Описание

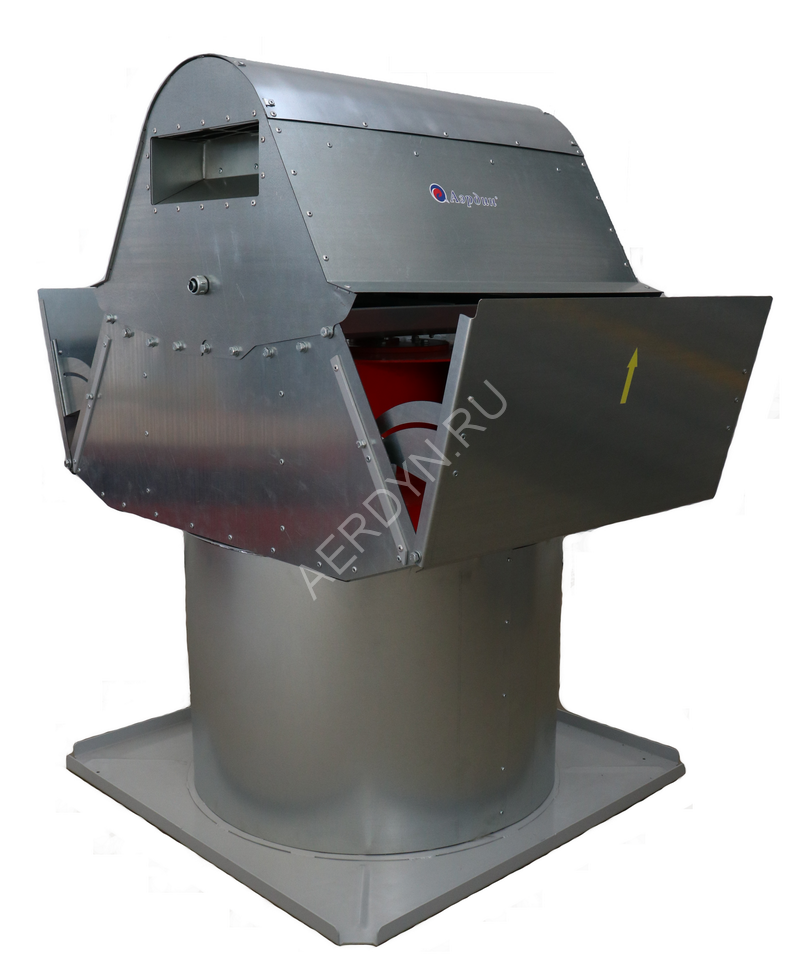

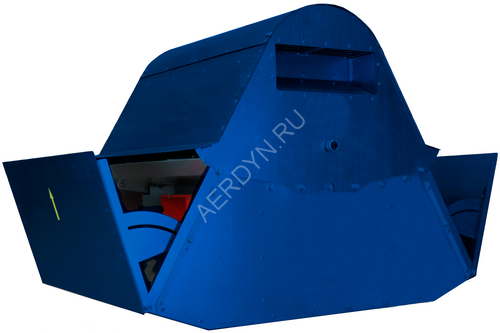

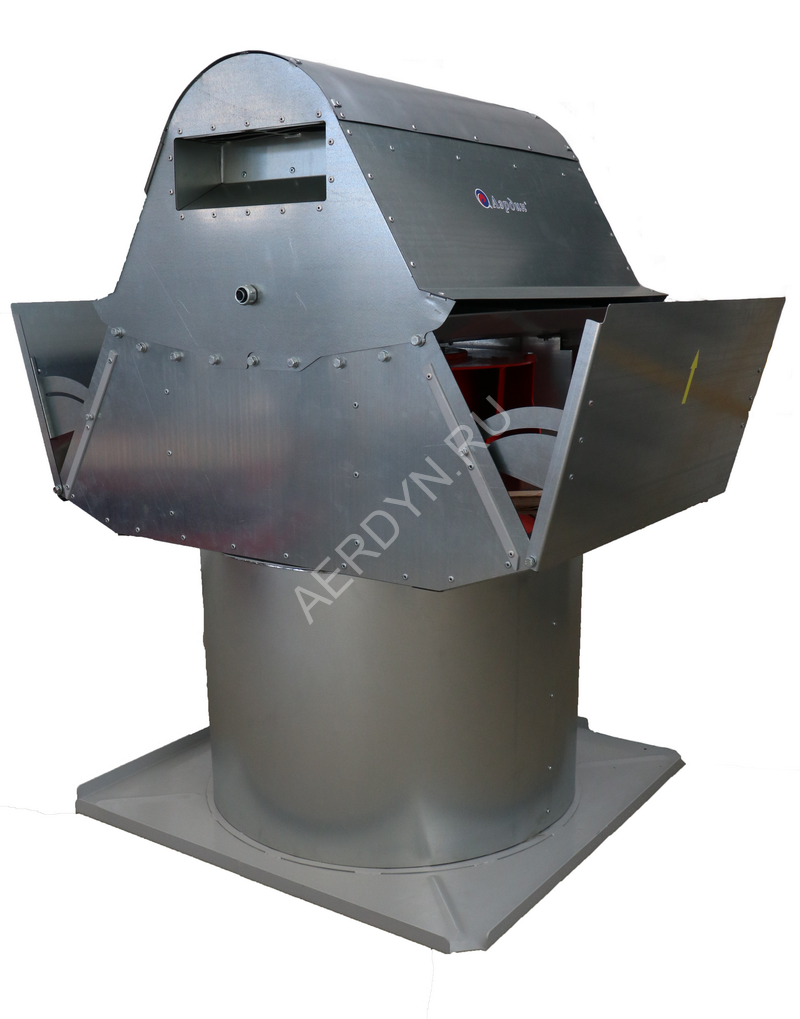

Вентилятор серии КРАФ – это крышный радиальный вентилятор низкого давления с двусторонним выбросом потока вертикально вверх для вытяжных систем вентиляции жилых, общественных, производственных, сельскохозяйственных зданий и сооружений.

КРАФ – крышный вытяжной радиальный вентилятор общего назначения.


Вентилятор оснащается радиальным рабочим колесом с листовыми лопатками, расположенным в прямоугольном корпусе. Рабочее колесо устанавливается непосредственно на вал электродвигателя. Электродвигатель и верхняя часть вентилятора закрыты кожухом. Форма и положение корпуса и открытых заслонок на выходе из вентилятора обеспечивают направление вверх выходящего потока.

Заслонки вентилятора выполняют функцию обратного клапана, перекрывая выходное сечение при неработающем вентиляторе. Закрытые заслонки защищают от осадков внутреннюю часть корпуса.

Типоразмерный ряд

Изготавливается в 15 типоразмерах с номинальными диаметрами рабочего колеса от 2,5 дм до 12,5 дм.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц, поставляется без выведенного кабеля.

Вентилятор изготавливается с категорией размещения 1 по ГОСТ 15150

Преимущества


Крышные вентиляторы предназначены для вытяжной вентиляции зданий разного назначения: гражданских, производственных и сельскохозяйственных. Они имеют преимущество перед другими типами вентиляторов в вытяжных системах, когда не требуется создавать значительные давления, а естественная вентиляция оказывается недостаточной. Использование крышных вентиляторов позволяет сократить как единовременные, так и эксплуатационные затраты на системы вентиляции, так как экономится строительная площадь и сокращается вентиляционная сеть, так как крышные вентиляторы устанавливаются непосредственно над обслуживаемыми помещениями. Уменьшаются потери давления, а также расход электроэнергии. Системы вентиляции помещений с крышными вентиляторами дают возможность получить дополнительную экономию электроэнергии за счет выключения отдельных вентиляторов.

Крышные вентиляторы КРАФ отвечают всем требованиям к крышным вентиляторам: имеют простую и надежную конструкцию, небольшие размеры и вес, не создают большой шум, просты в обслуживании. Для защиты от атмосферных осадков КРАФ изготавливают из оцинкованной стали, имеют защитный съёмный колпак для двигателя, при выбросе вверх - систему самозакрывающихся защитных заслонок.

Вентилятор на выходе имеет самозакрывающиеся поворотные заслонки, защищающие от осадков, обеспечивающие вертикальный выпуск воздуха с минимальными аэродинамическими потерями.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на вокруг выхода вентилятора больше Lw на 1 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Число полюсов электродвигателя

Среднегеометрическая частота октавы –i, Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности Lwi

2

-15

-13

-10

-7

-7

-4

-8

-13

4

-13

-9

-7

-6

-3

-7

-12

-18

6

-10

-6

-7

-2

-4

-9

-15

-21

8

-7

-5

-4

-1

-5

-10

-16

-22

Указания по электромонтажу

Электродвигатели, установленные в вентиляторах, по умолчанию подготовлены для работы в трёхфазной сети с питающим напряжением 380 В. Для работы в сети с питающим напряжением 380 В перемычки в распределительной коробке электродвигателя устанавливаются, как показано на схемах ниже.

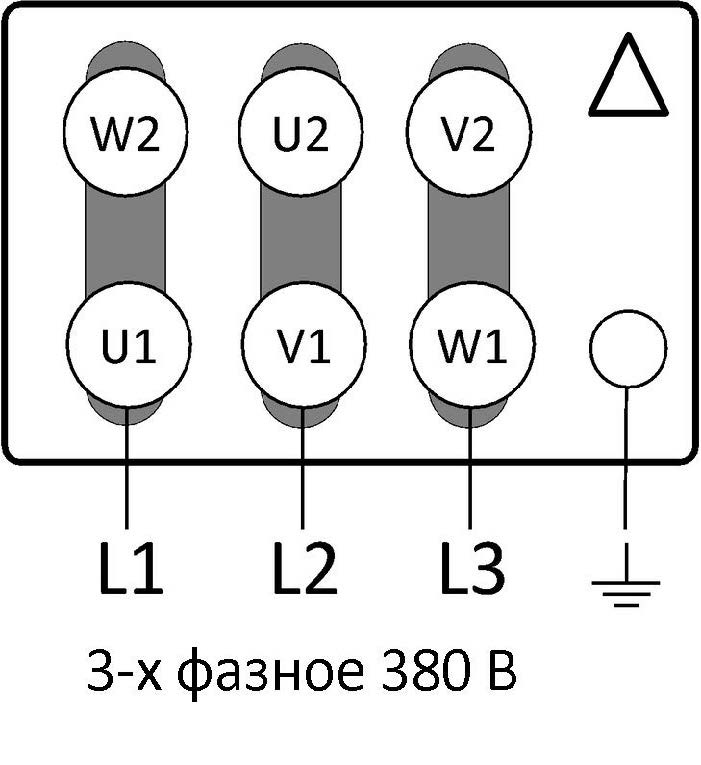

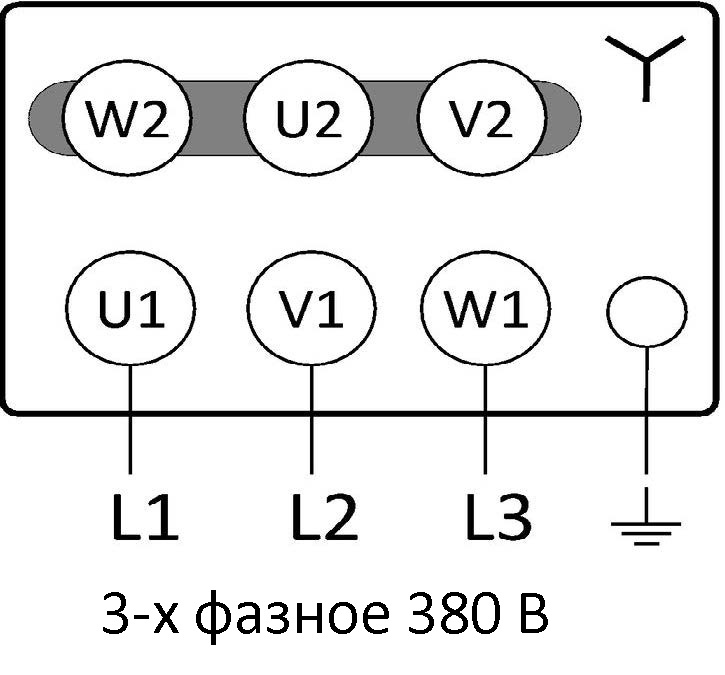

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

схема-380в
схема-380в

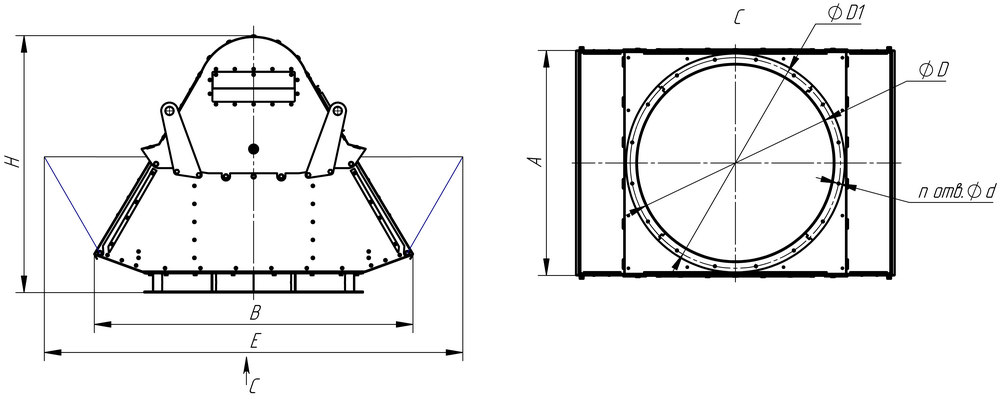

Номер вентилятора

Размеры, мм

Шт.

A

В

Е

H

D

D1

d

n

2,5

400

550

690

490

315

345

7

8

2,8

410

560

785

510

345

395

8

8

3,15

500

680

880

580

400

440

8

8

3,55

560

760

990

650

450

490

8

8

4

600

860

1140

770

500

540

8

12

4,5

675

900

1260

780

560

600

8

12

5

710

995

1440

850

630

670

8

12

5,6

820

1050

1490

990

710

760

8

16

6,3

900

1190

1635

1090

800

850

10

16

7,1

1040

1420

1990

1280

900

950

10

16

8

1170

1600

2150

1440

1000

1050

12

16

9

1240

1790

2390

1565

1120

1180

12

20

10

1380

2060

2700

1770

1250

1310

12

20

11,2

1635

2240

3140

2027

1400

1460

14

20

12,5

1825

2500

3500

2263

1600

1660

14

24

Обозначения вентиляторов КРАФ

ТИП / А1 – А2 – А3 – А4 – А5 – А6 – А7 – А8 – А9 – А10 ТУххх

Индексы «Аn» разделяются дефисами без пробелов: «Тип/А1-А2-А3-А4-А5-А6-А7-А8-А9-А10 ТУххх».

Климатическое исполнение с категорией размещения

Индекс Описание
У1 с умеренным климатом для эксплуатации на открытом воздухе
У2 с умеренным климатом для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха -40 ÷ 40°С
У3 с умеренным климатом для эксплуатации в закрытых помещениях без искусственного регулирования климатических условий
УХЛ1 для эксплуатации на открытом воздухе с умеренным (средняя из ежегодных абсолютных максимумов температура воздуха -40 ÷ 40°С) и холодным (средняя из ежегодных абсолютных максимумов температура воздуха ≤- 45°С) климатом для эксплуатации на открытом воздухе. Нижнее рабочее значение температуры -60 °С.
УХЛ2 для эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе в умеренном климате (средняя из ежегодных абсолютных максимумов температура воздуха -40 ÷ 40°С) и холодном (средняя из ежегодных абсолютных максимумов температура воздуха ≤- 45°С) . Нижнее рабочее значение температуры -60 °С.
Т1 Как с сухим тропическим, так и влажным тропическим климатом для эксплуатации на открытом воздухе
У5 с умеренным климатом для эксплуатации в помещениях (объемах) с повышенной влажностью
Графики для вентиляторов КРАФ-2,5

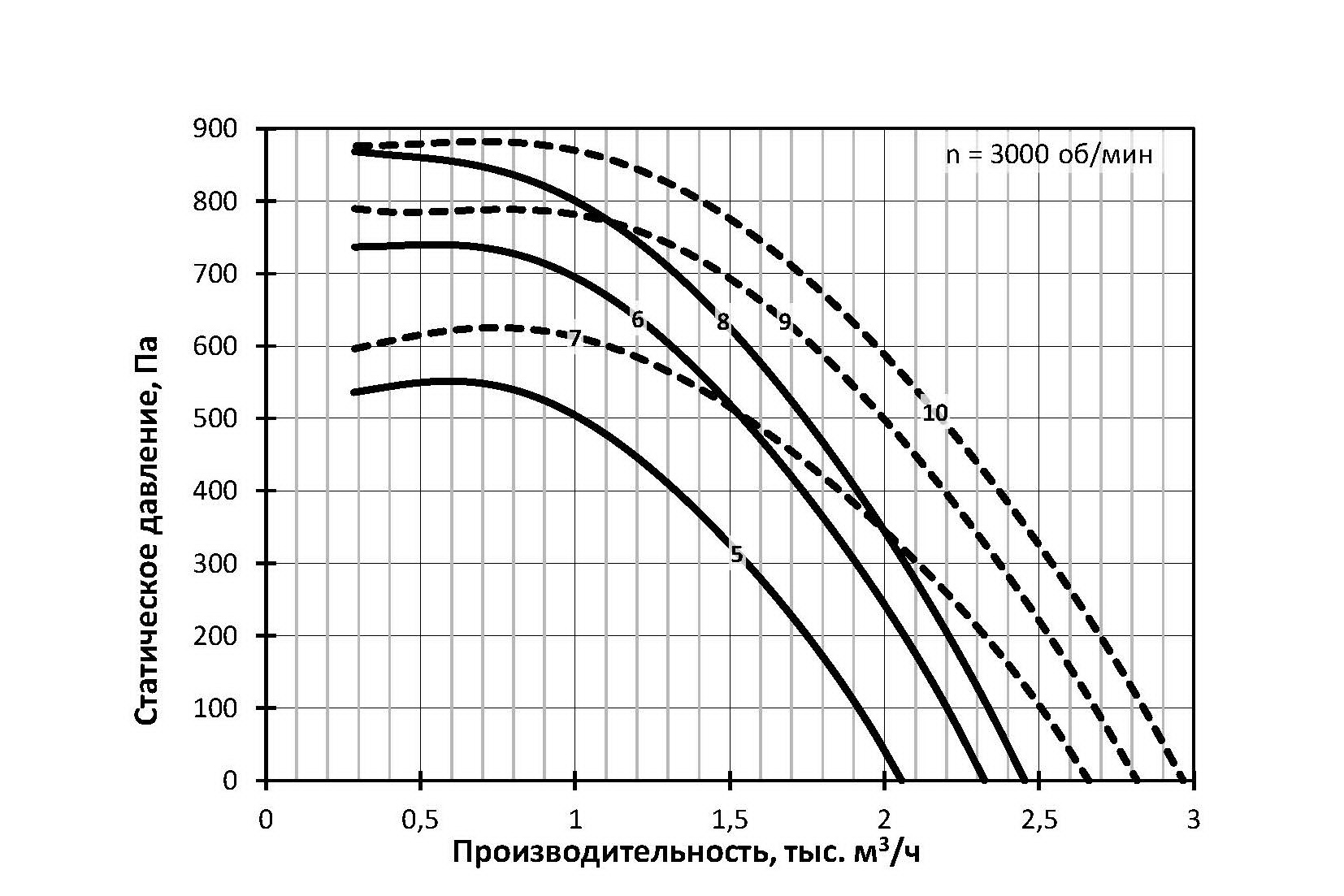

КРАФ-2,5 - 3000 Об/мин

Графики для вентиляторов КРАФТ-2,5

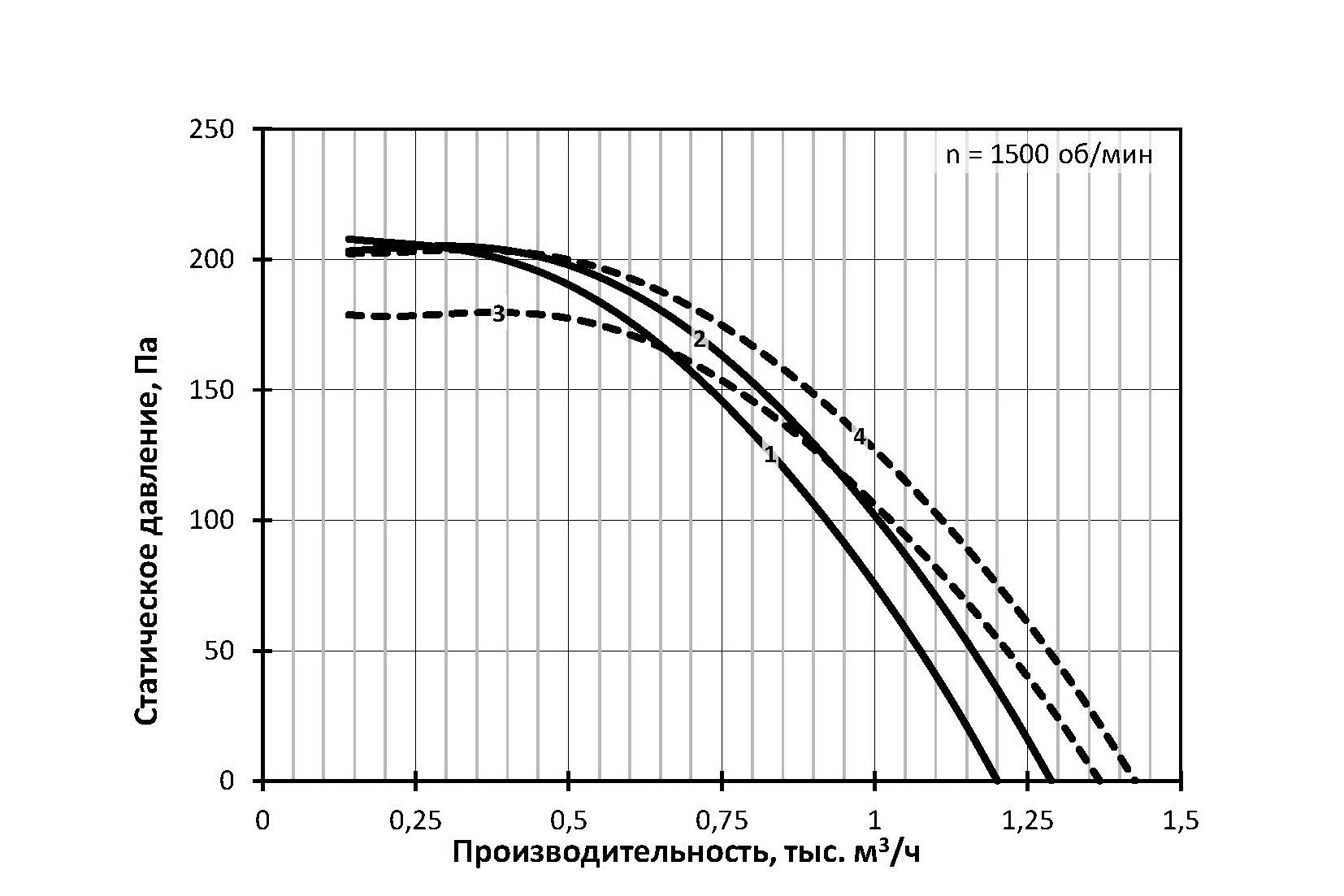

КРАФ-2,5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-2,5-А-4/0,12

56A4

0,12

63

44

2

КРАФ-2,5-В1-4/0,12

56A4

0,12

63

44

3

КРАФ-2,5-Б-4/0,12

56A4

0,12

63

47

4

КРАФ-2,5-Б1-4/0,12

56A4

0,12

63

47

5

КРАФ-2,5-А-2/0,25

56B2

0,25

79

44

6

КРАФ-2,5-А-2/0,37

63A2

0,37

79

45

7

КРАФ-2,5-Б-2/0,37

63A2

0,37

79

48

8

КРАФ-2,5-А-2/0,55

63B2

0,55

79

46

9

КРАФ-2,5-Б-2/0,55

63B2

0,55

79

49

10

КРАФ-2,5-Б-2/0,75

71A2

0,75

79

52

Графики для вентиляторов КРАФ-2,5

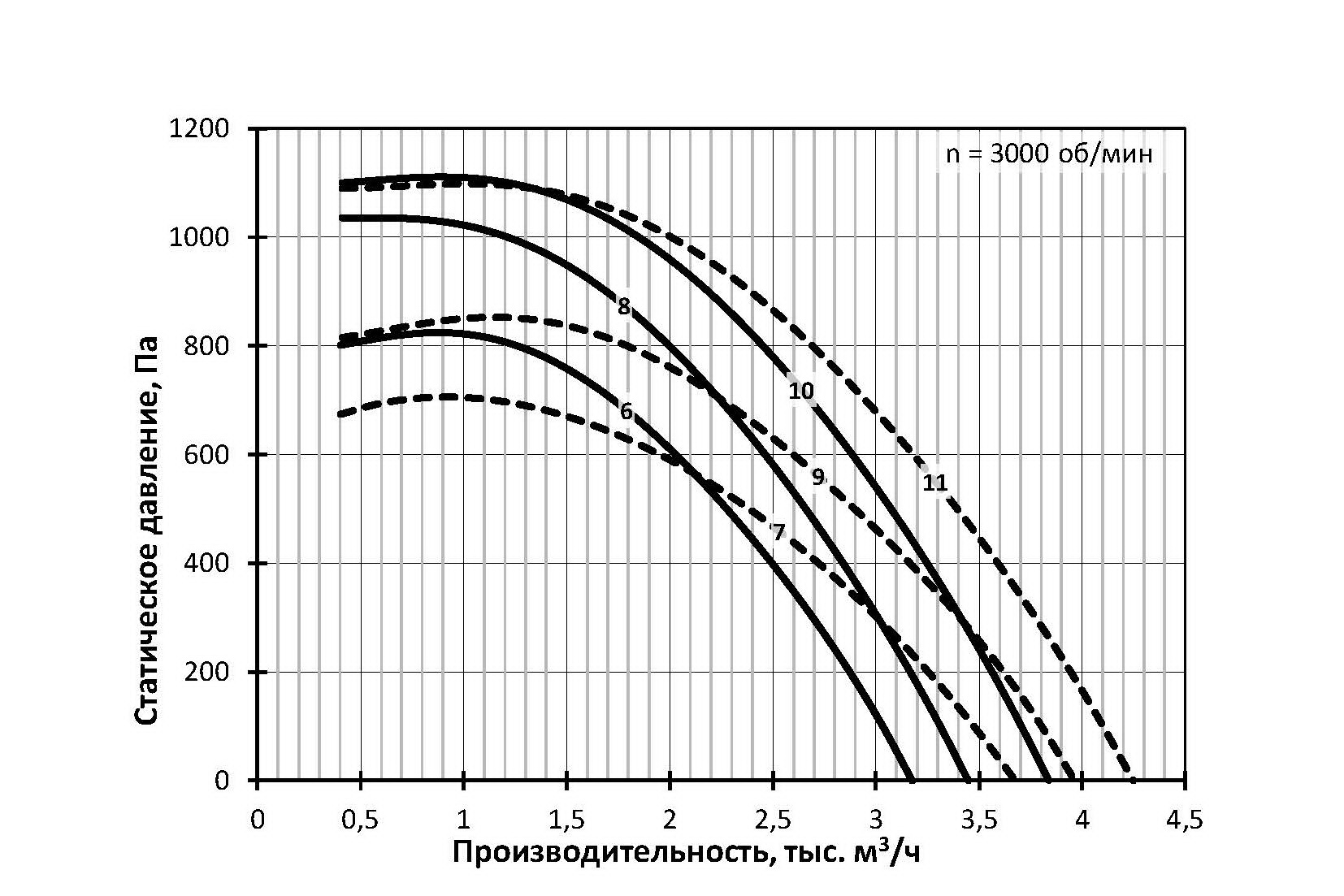

КРАФ-2,8 - 3000 Об/мин

Графики для вентиляторов КРАФ-2,5

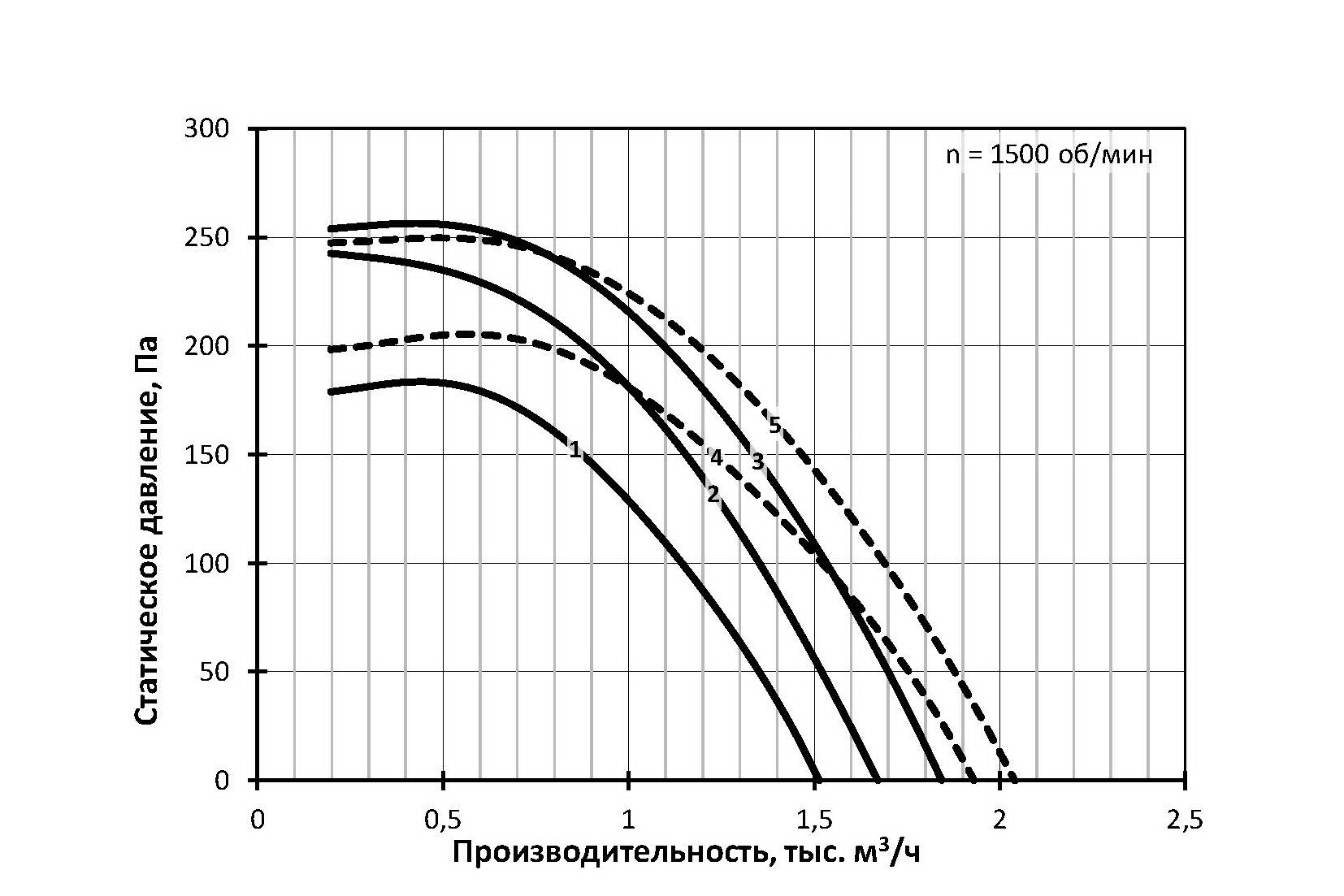

КРАФ-2,8 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-2,8-А-4/0,12

56A4

0,12

67

49

2

КРАФ-2,8-А1-4/0,12

56A4

0,12

67

49

3

КРАФ-2,8-В1-4/0,12

56A4

0,12

67

49

4

КРАФ-2,8-Б-4/0,12

56A4

0,12

67

52

5

КРАФ-2,8-Б1-4/0,12

56A4

0,12

67

52

6

КРАФ-2,8-А-2/0,55

63B2

0,55

82

51

7

КРАФ-2,8-Б-2/0,55

63B2

0,55

82

54

8

КРАФ-2,8-А-2/0,75

71A2

0,75

83

54

9

КРАФ-2,8-Б-2/0,75

71A2

0,75

83

57

10

КРАФ-2,8-В-2/1,1

71B2

1,1

83

57

11

КРАФ-2,8-Б-2/1,1

71B2

1,1

83

59

Графики для вентиляторов КРАФ-2,5

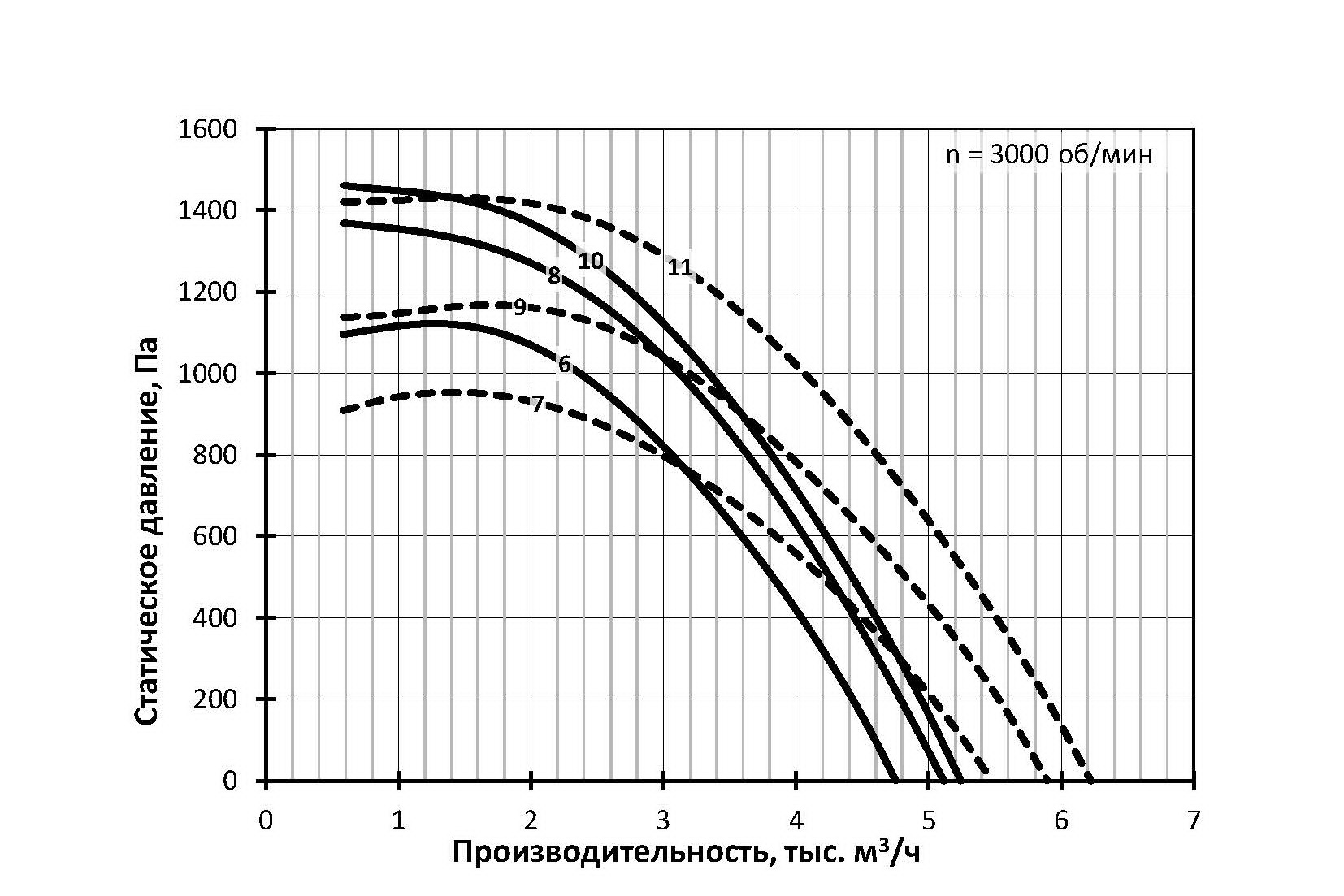

КРАФ-3,15 - 3000 Об/мин

Графики для вентиляторов КРАФ-2,5

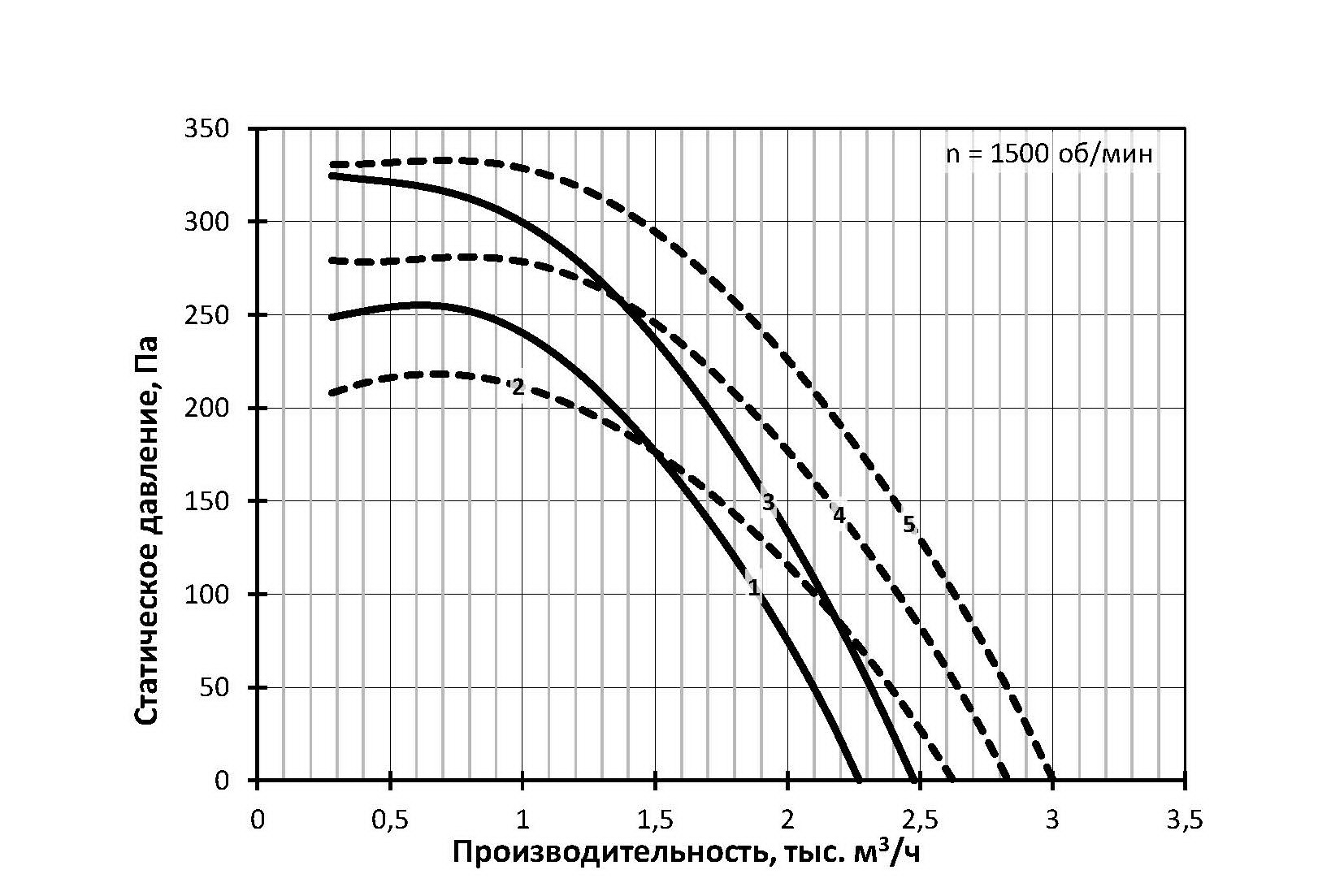

КРАФ-3,15 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-3,15-А-4/0,12

56A4

0,12

70

56

2

КРАФ-3,15-Б-4/0,12

56A4

0,12

70

59

3

КРАФ-3,15-А-4/0,18

56B4

0,18

70

56

4

КРАФ-3,15-Б-4/0,18

56B4

0,18

70

59

5

КРАФ-3,15-Б-4/0,25

63A4

0,25

71

60

6

КРАФ-3,15-А-2/1,1

71B2

1,1

86

63

7

КРАФ-3,15-Б-2/1,1

71B2

1,1

86

66

8

КРАФ-3,15-А-2/1,5

80MA2

1,5

87

65

9

КРАФ-3,15-Б-2/1,5

80MA2

1,5

87

68

10

КРАФ-3,15-А-2/2,2

80MB2

2,2

87

67

11

КРАФ-3,15-Б-2/2,2

80MB2

2,2

87

70

Графики для вентиляторов КРАФ-2,5

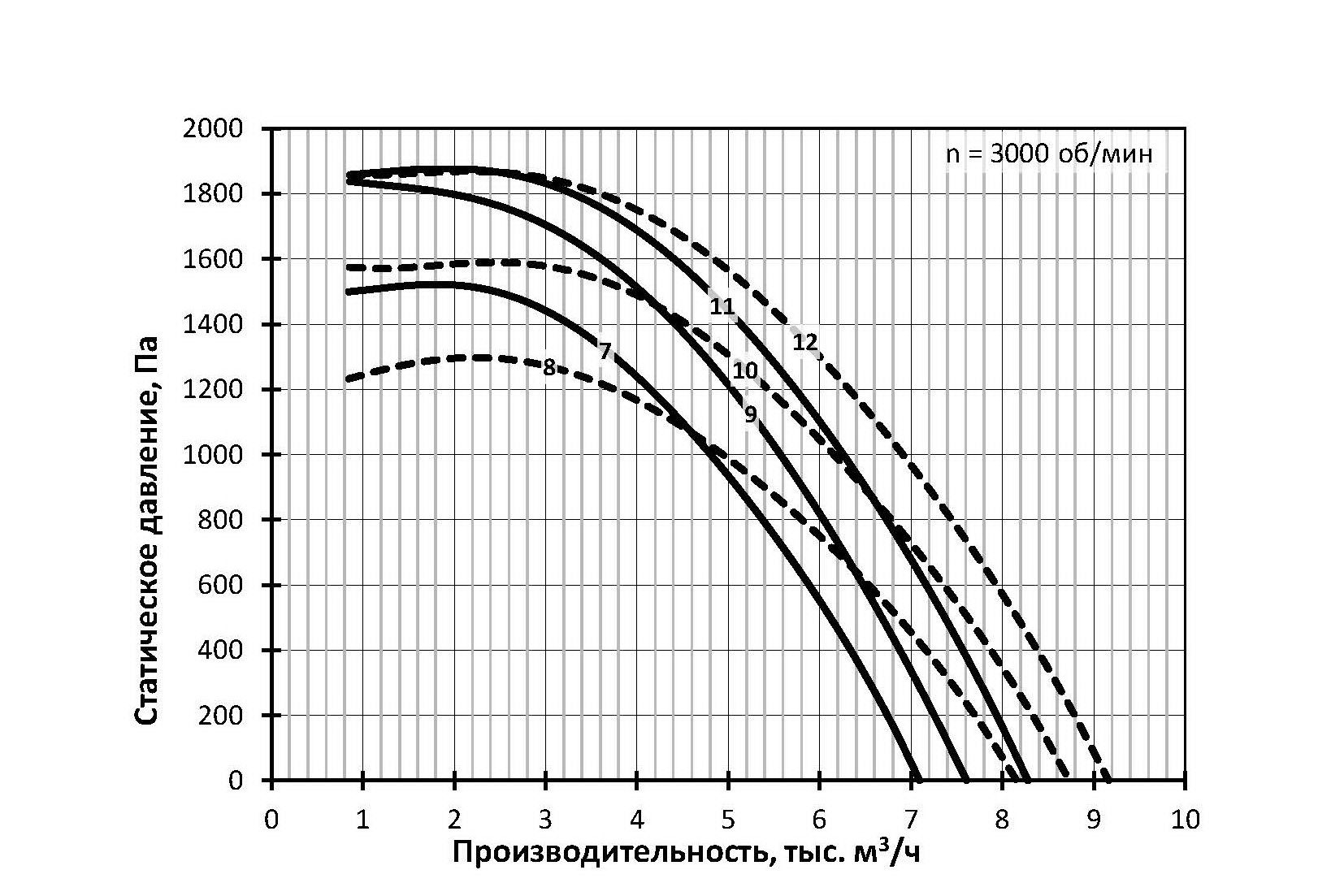

КРАФ-3,55 - 3000 Об/мин

Графики для вентиляторов КРАФ-2,5

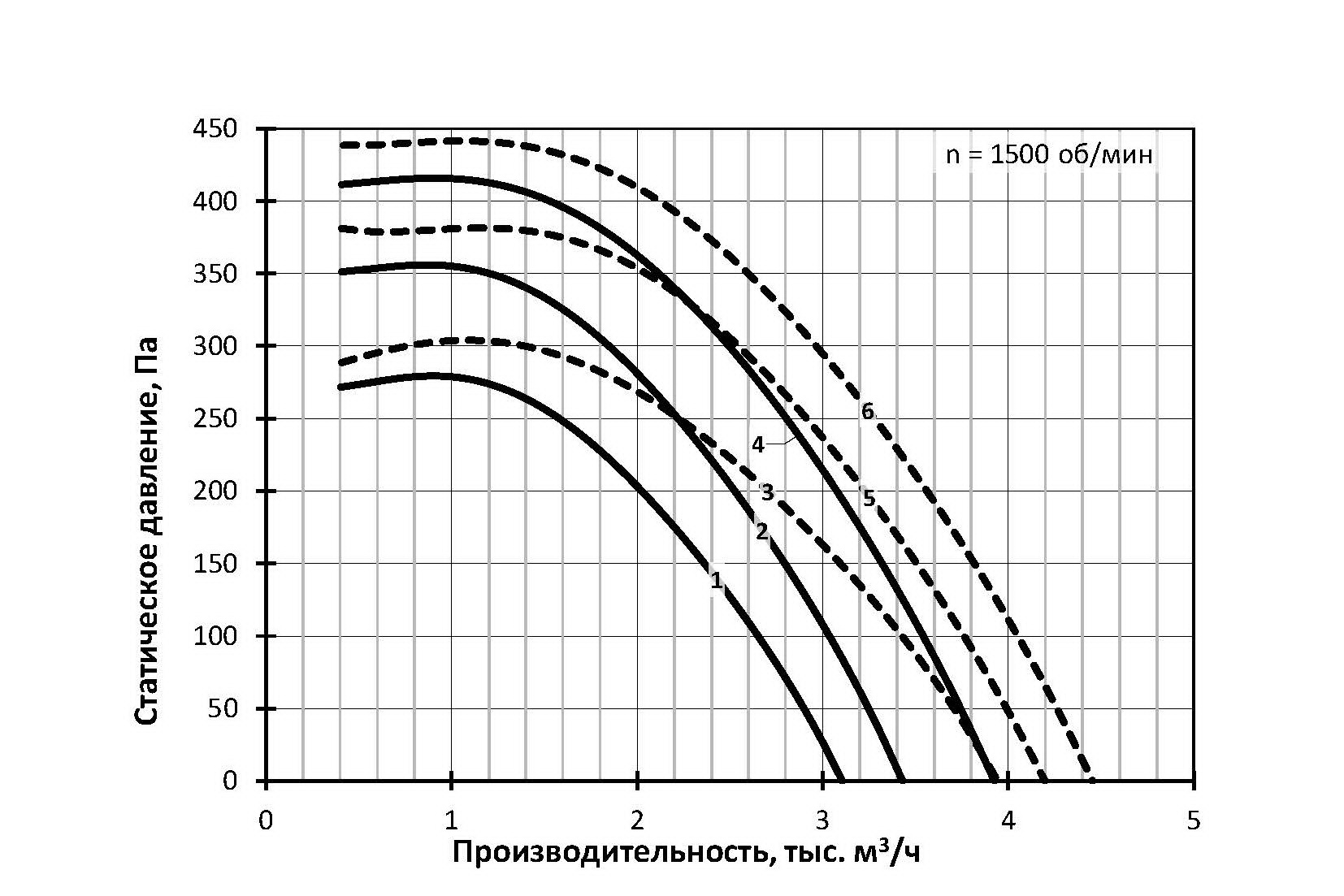

КРАФ-3,55 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-3,55-А-4/0,18

56B4

0,18

74

63

2

КРАФ-3,55-А-4/0,25

63A4

0,25

74

64

3

КРАФ-3,55-Б-4/0,25

63A4

0,25

74

68

4

КРАФ-3,55-В-4/0,37

63B4

0,37

74

65

5

КРАФ-3,55-Б-4/0,37

63B4

0,37

74

68

6

КРАФ-3,55-Б-4/0,55

71A4

0,55

75

72

7

КРАФ-3,55-А-2/2,2

80MB2

2,2

90

74

8

КРАФ-3,55-Б-2/2,2

80MB2

2,2

90

78

9

КРАФ-3,55-А-2/3

90L2

3

90

76

10

КРАФ-3,55-Б-2/3

90L2

3

90

80

11

КРАФ-3,55-В-2/4

100S2

4

90

82

12

КРАФ-3,55-Б-2/4

100S2

4

90

85

Графики для вентиляторов КРАФ-2,5

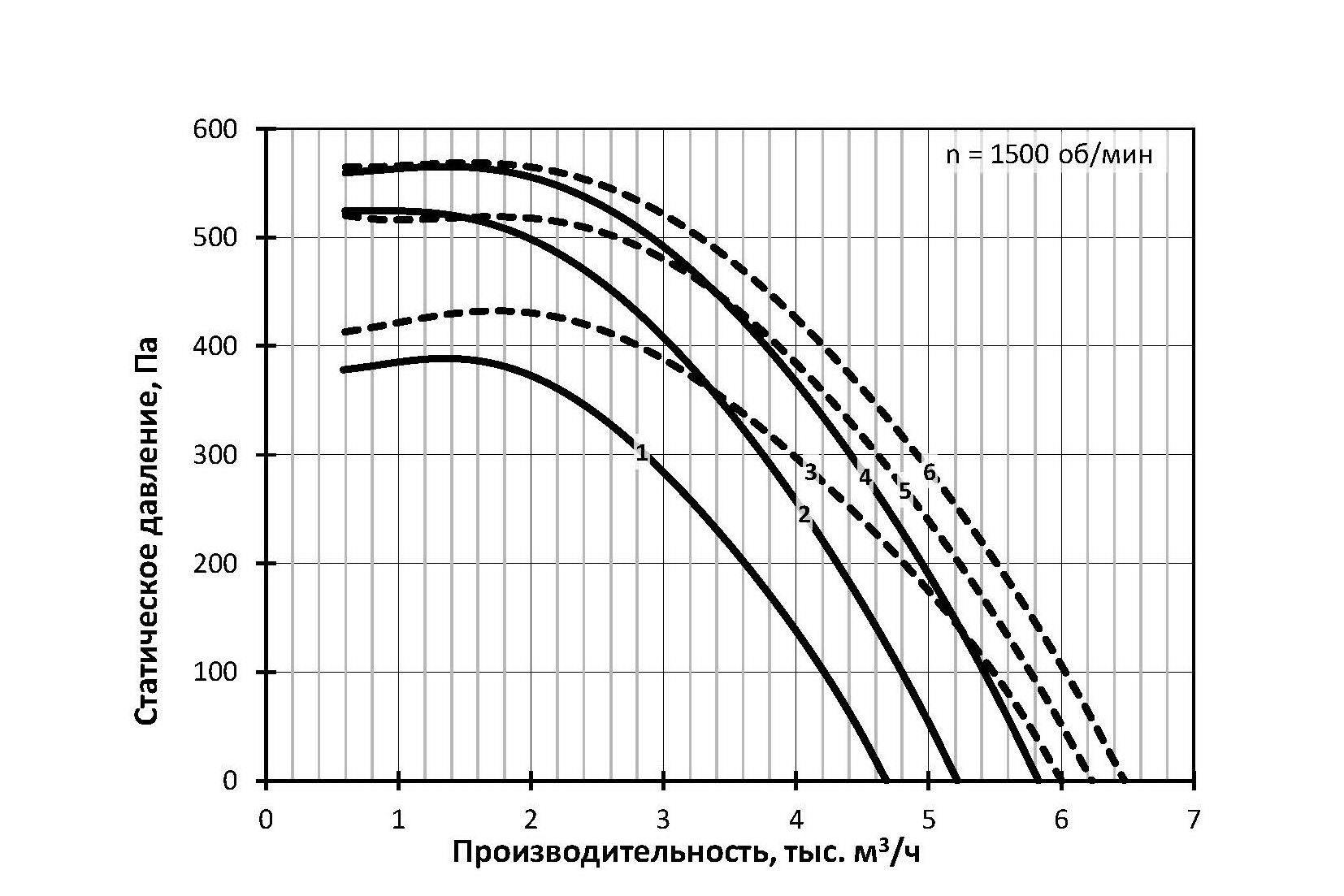

КРАФ-4 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-4-А-4/0,37

63B4

0,37

78

72

2

КРАФ-4-А-4/0,55

71A4

0,55

78

76

3

КРАФ-4-Б-4/0,55

71A4

0,55

78

81

4

КРАФ-4-В-4/0,75

71B4

0,75

79

78

5

КРАФ-4-Б-4/0,75

71B4

0,75

79

82

6

КРАФ-4-Б-4/1,1

80MA4

1,1

79

86

Графики для вентиляторов КРАФ-4,5

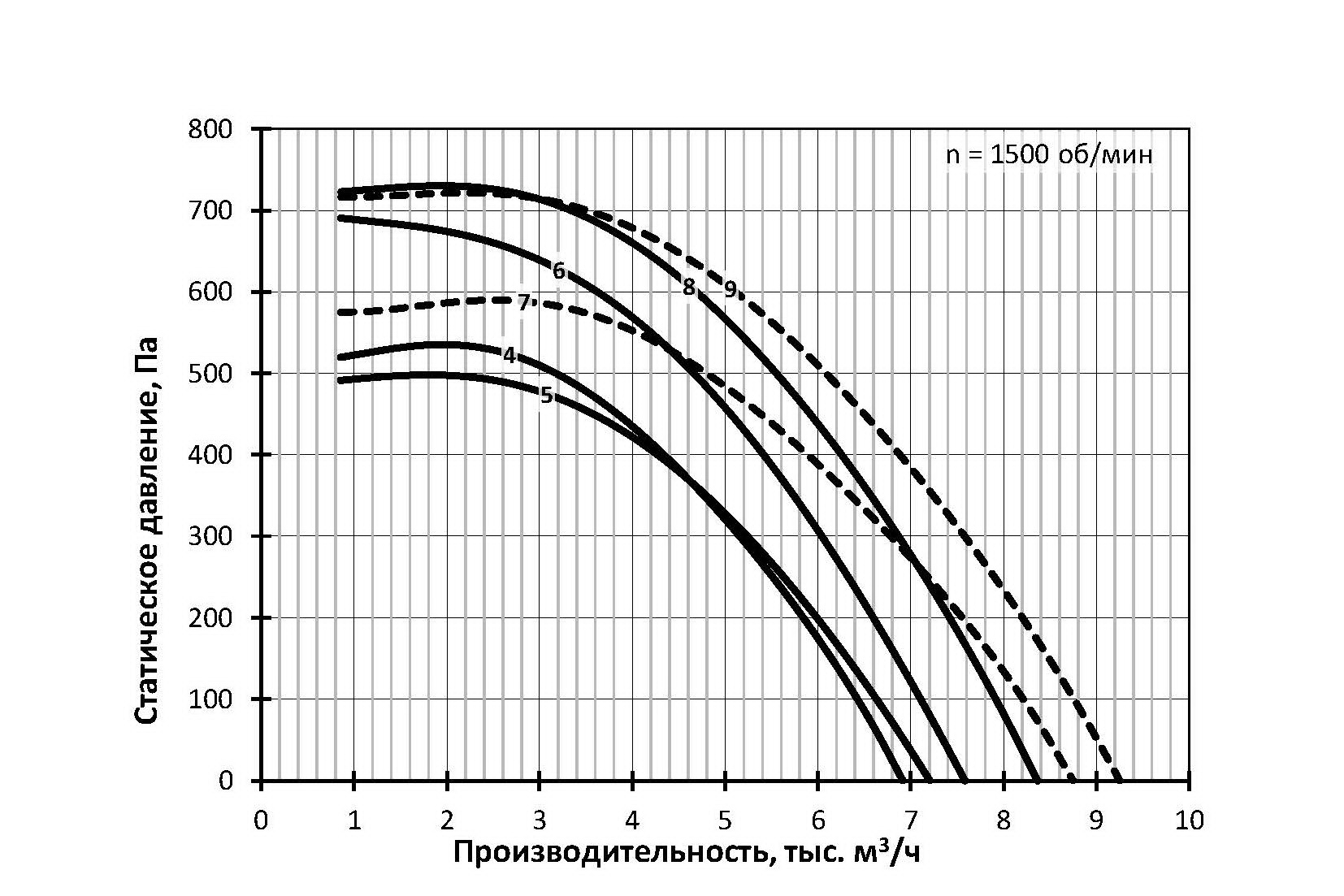

КРАФ-4,5 - 1500 Об/мин

Графики для вентиляторов КРАФ-4,5

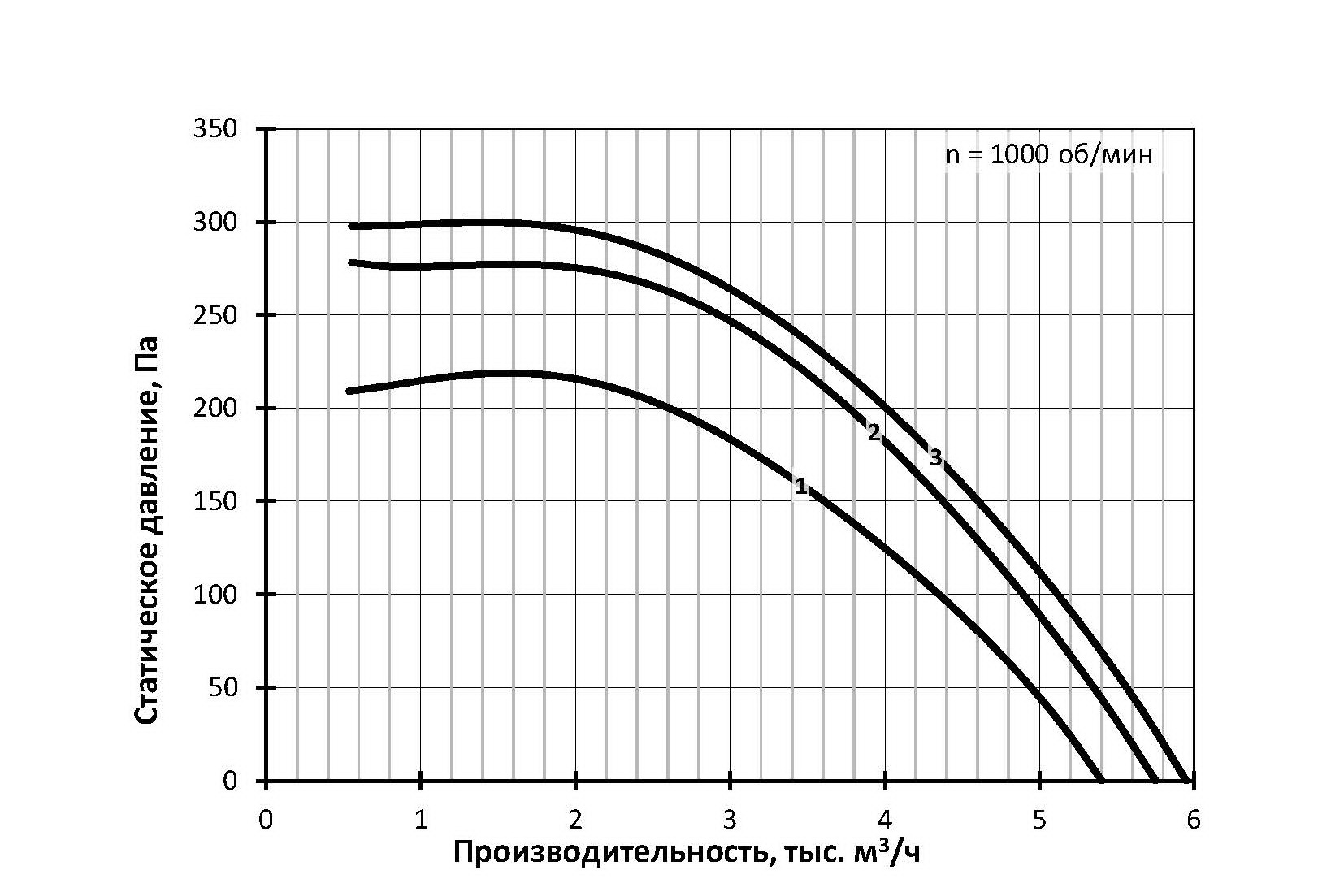

КРАФ-4,5 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-4,5-Б-6/0,25

63B6

0,25

72

92

2

КРАФ-4,5-Б-6/0,37

71A6

0,37

73

94

3

КРАФ-4,5-Б-6/0,55

71B6

0,55

73

96

4

КРАФ-4,5-А-4/0,75

71B4

0,75

82

91

5

КРАФ-4,5-В-4/0,75

71B4

0,75

82

92

6

КРАФ-4,5-А-4/1,1

80MA4

1,1

82

95

7

КРАФ-4,5-Б-4/1,1

80MA4

1,1

82

100

8

КРАФ-4,5-В-4/1,5

80MB4

1,5

82

98

9

КРАФ-4,5-Б-4/1,5

80MB4

1,5

82

102

Графики для вентиляторов КРАФ-4,5

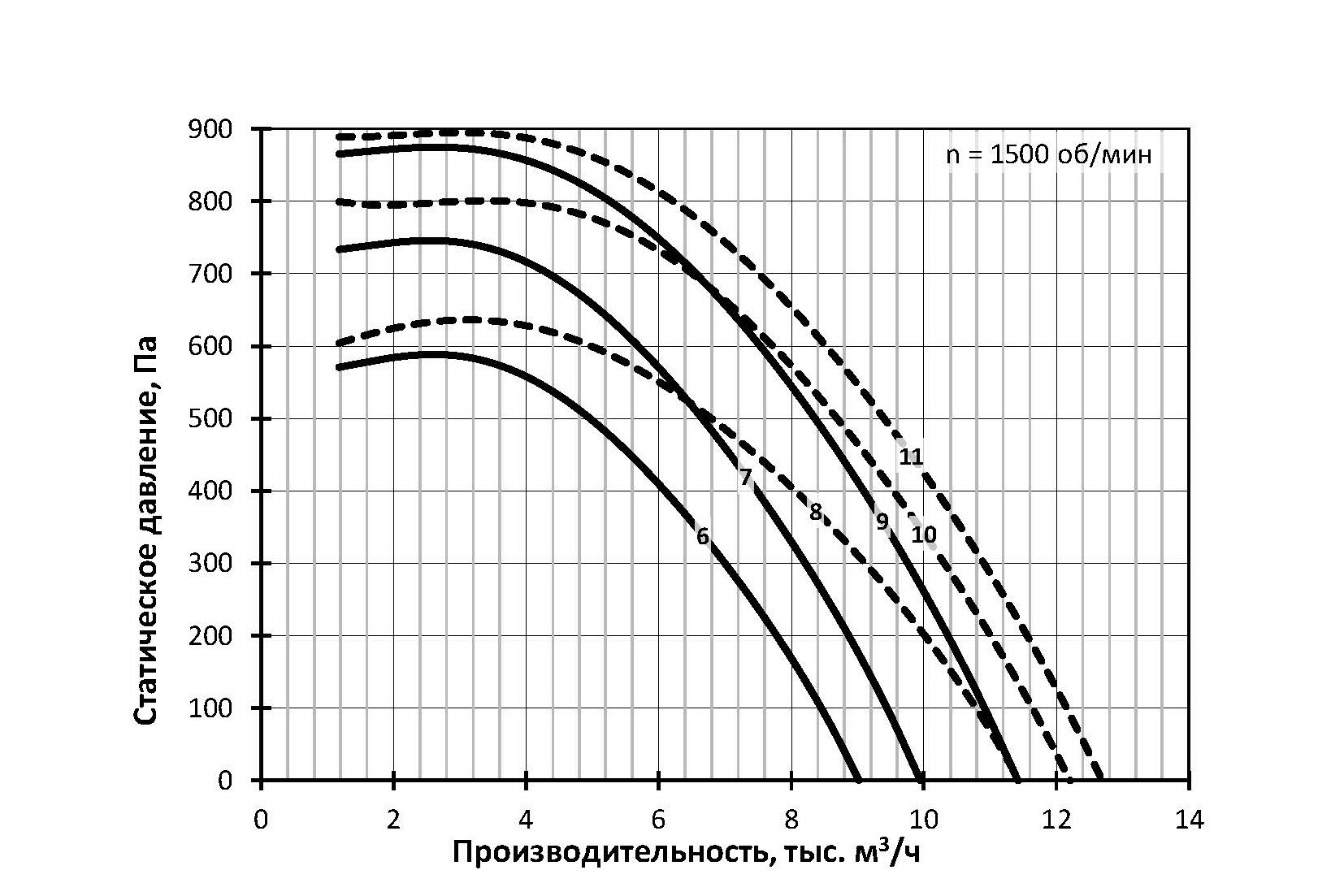

КРАФ-5 - 1500 Об/мин

Графики для вентиляторов КРАФ-4,5

КРАФ-5 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-5-А-6/0,37

71A6

0,37

76

118

2

КРАФ-5-Б-6/0,37

71A6

0,37

76

153

3

КРАФ-5-А-6/0,55

71B6

0,55

76

120

4

КРАФ-5-Б-6/0,55

71B6

0,55

76

155

5

КРАФ-5-Б-6/0,75

80MA6

0,75

76

159

6

КРАФ-5-А-4/1,1

80MA4

1,1

85

124

7

КРАФ-5-А-4/1,5

80MB4

1,5

85

126

8

КРАФ-5-Б-4/1,5

80MB4

1,5

85

161

9

КРАФ-5-В-4/2,2

90L4

2,2

85

130

10

КРАФ-5-Б-4/2,2

90L4

2,2

85

164

11

КРАФ-5-Б-4/3

100S4

3

85

166

Графики для вентиляторов КРАФ-5,6

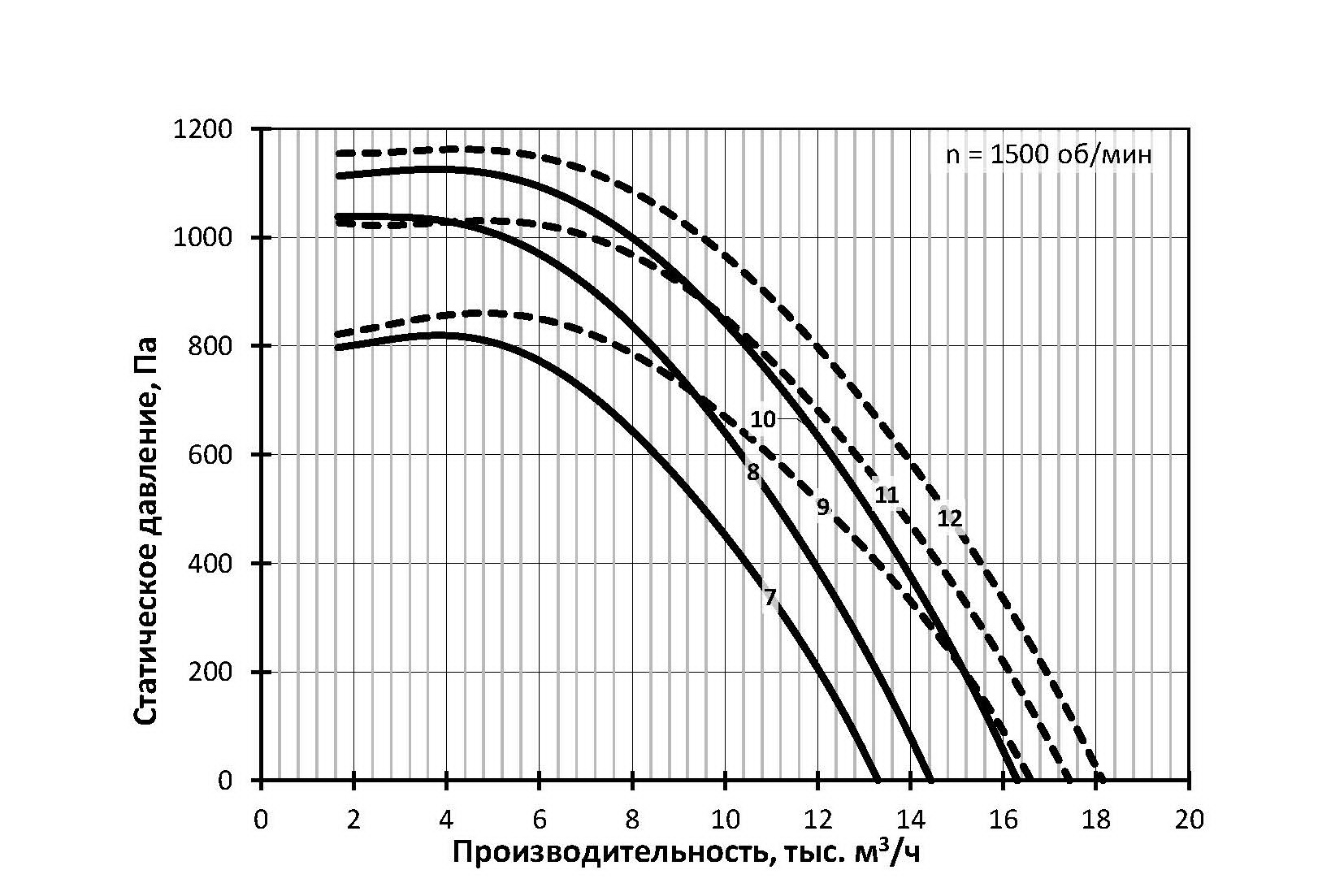

КРАФ-5,6 - 1500 Об/мин

Графики для вентиляторов КРАФ-5,6

КРАФ-5,6 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-5,6-А-6/0,55

71B6

0,55

79

135

2

КРАФ-5,6-А-6/0,75

80MA6

0,75

80

139

3

КРАФ-5,6-Б-6/0,75

80MA6

0,75

80

174

4

КРАФ-5,6-В-6/1,1

80MB6

1,1

80

143

5

КРАФ-5,6-Б-6/1,1

80MB6

1,1

80

176

6

КРАФ-5,6-Б-6/1,5

90L6

1,5

80

179

7

КРАФ-5,6-А-4/2,2

90L4

2,2

89

144

8

КРАФ-5,6-А-4/3

100S4

3

89

146

9

КРАФ-5,6-Б-4/3

100S4

3

89

181

10

КРАФ-5,6-В-4/4

100L4

4

89

157

11

КРАФ-5,6-Б-4/4

100L4

4

89

190

12

КРАФ-5,6-Б-4/5,5

112M4

5,5

89

211

Графики для вентиляторов КРАФ-6,3

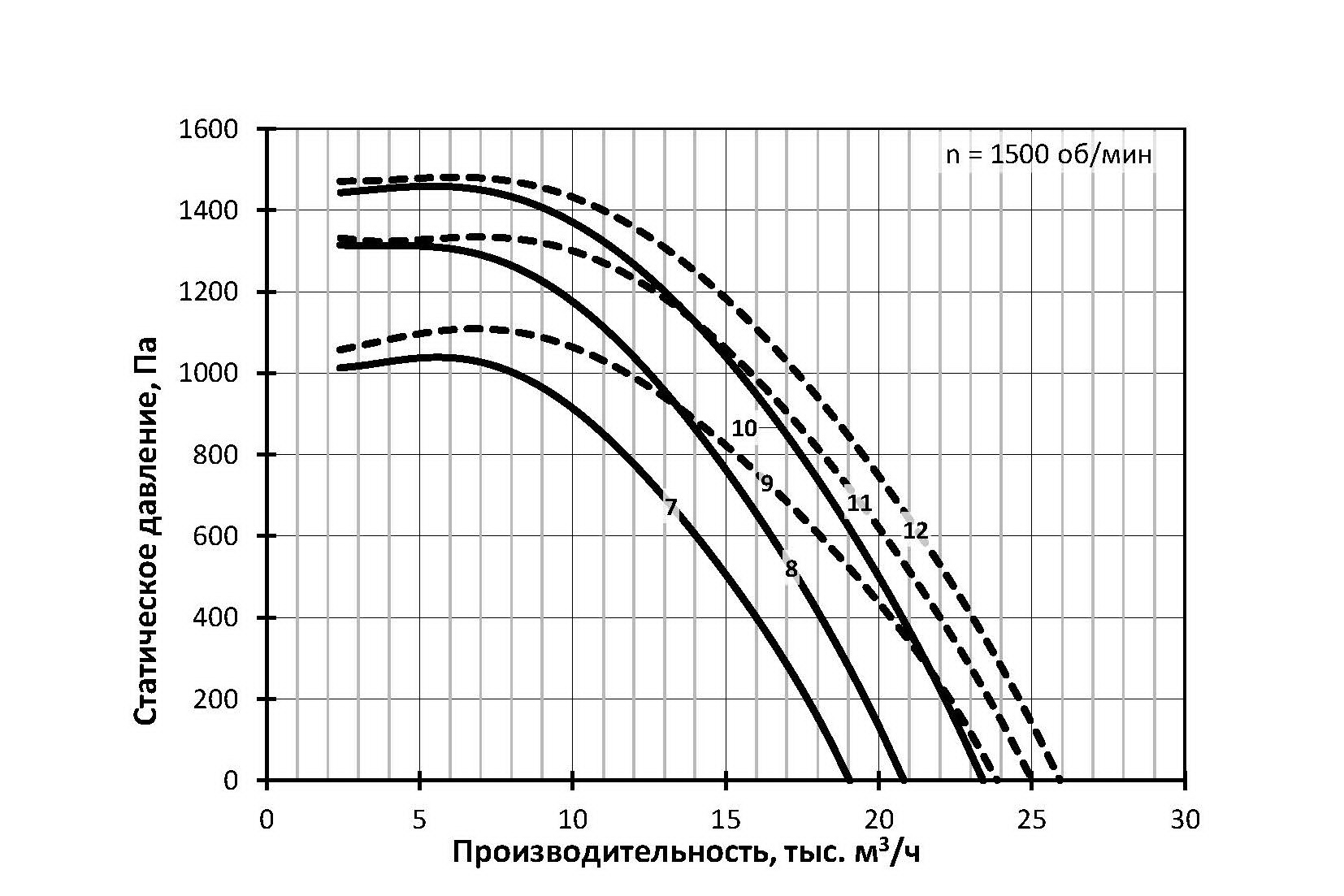

КРАФ-6,3 - 1500 Об/мин

Графики для вентиляторов КРАФ-6,3

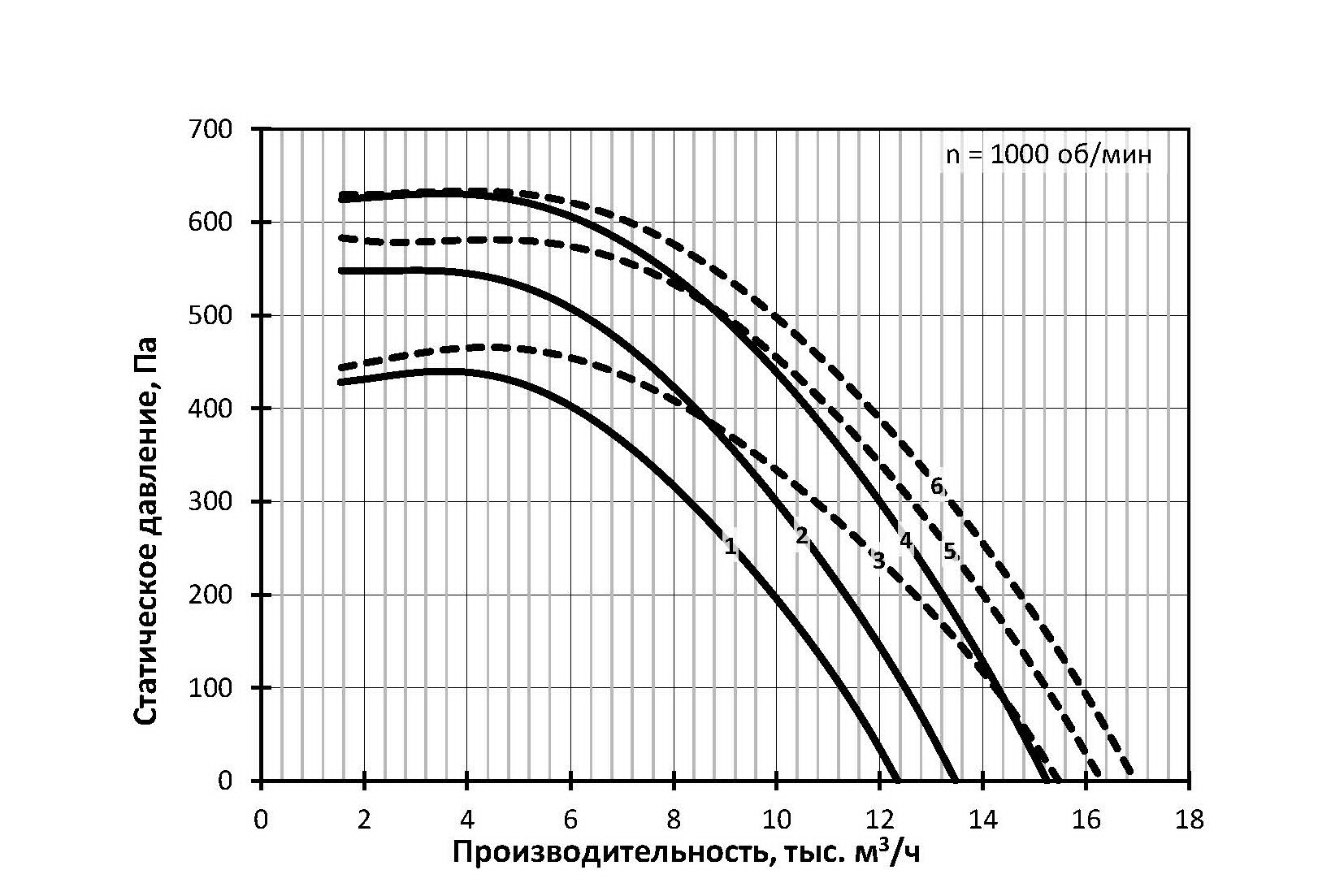

КРАФ-6,3 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-6,3-А-6/1,1

80MB6

1,1

83

191

2

КРАФ-6,3-А-6/1,5

90L6

1,5

83

194

3

КРАФ-6,3-Б-6/1,5

90L6

1,5

83

219

4

КРАФ-6,3-В-6/2,2

100L6

2,2

84

206

5

КРАФ-6,3-Б-6/2,2

100L6

2,2

84

228

6

КРАФ-6,3-Б-6/3

112MA6

3

84

234

7

КРАФ-6,3-А-4/4

100L4

4

93

205

8

КРАФ-6,3-А-4/5,5

112M4

5,5

93

226

9

КРАФ-6,3-Б-4/5,5

112M4

5,5

93

251

10

КРАФ-6,3-В-4/7,5

132S4

7,5

93

253

11

КРАФ-6,3-Б-4/7,5

132S4

7,5

93

275

12

КРАФ-6,3-Б-4/11

132M4

11

93

287

Графики для вентиляторов КРАФ-7,1

КРАФ-7,1 - 1500 Об/мин

Графики для вентиляторов КРАФ-6,3

КРАФ-7,1 - 1000 Об/мин

Графики для вентиляторов КРАФ-6,3

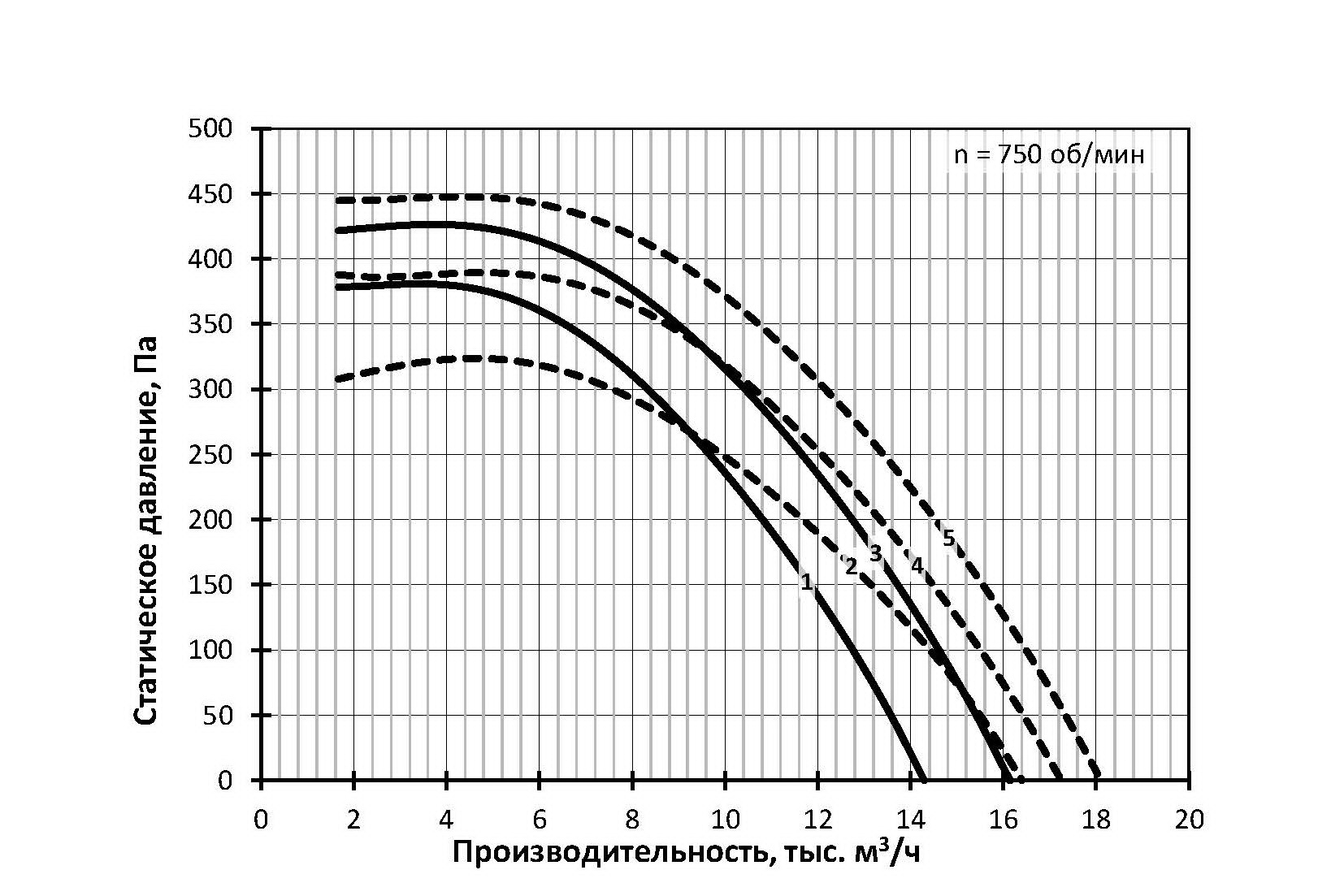

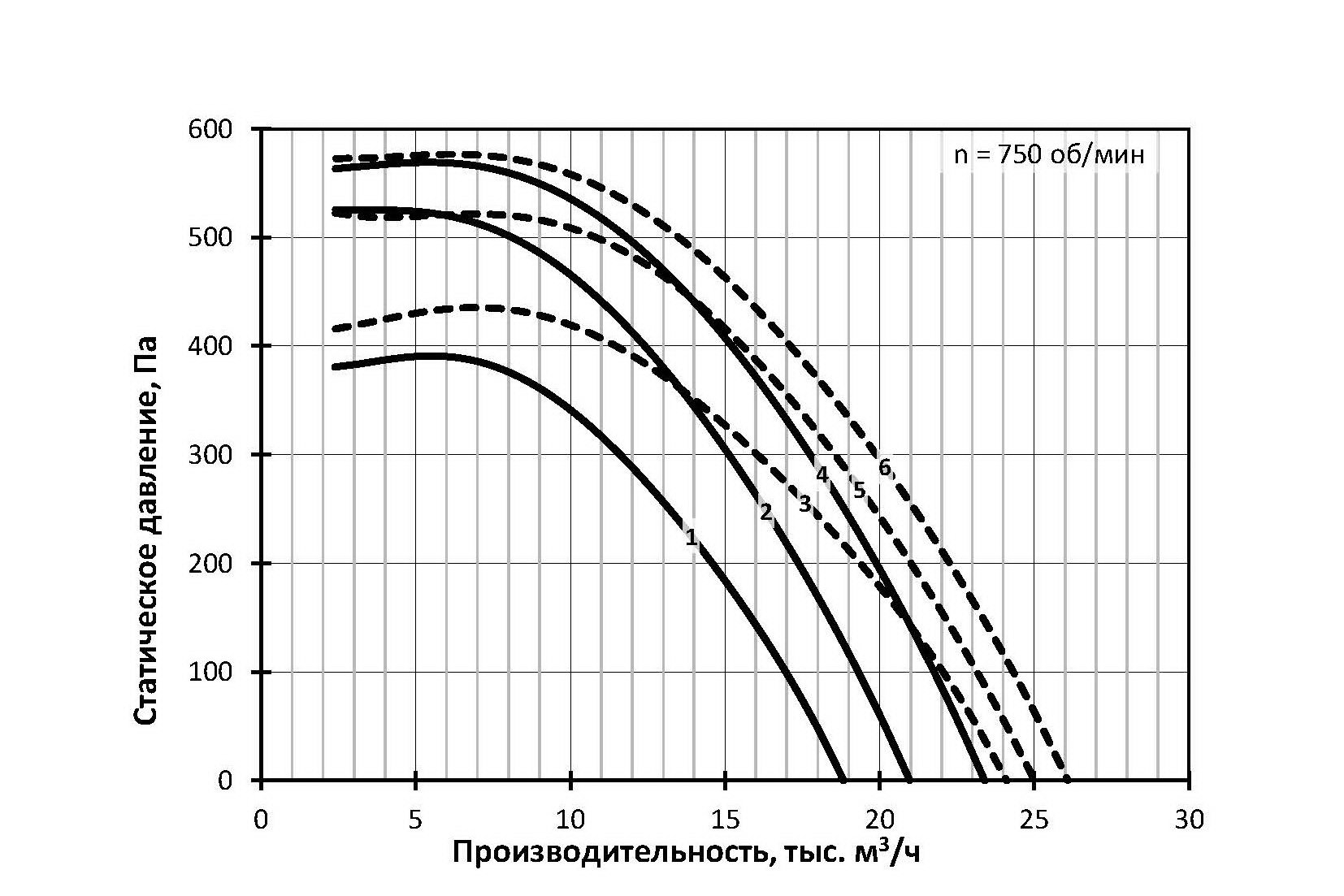

КРАФ-7,1 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-7,1-А-8/1,1

90LB8

1,1

81

226

2

КРАФ-7,1-Б-8/1,1

90LB8

1,1

81

246

3

КРАФ-7,1-В-8/1,5

100L8

1,5

81

238

4

КРАФ-7,1-Б-8/1,5

100L8

1,5

81

255

5

КРАФ-7,1-Б-8/2,2

112MA8

2,2

81

259

6

КРАФ-7,1-А-6/2,2

100L6

2,2

87

233

7

КРАФ-7,1-А-6/3

112MA6

3

87

239

8

КРАФ-7,1-Б-6/3

112MA6

3

87

259

9

КРАФ-7,1-В-6/4

112MB6

4

87

250

10

КРАФ-7,1-Б-6/4

112MB6

4

87

267

11

КРАФ-7,1-Б-6/5,5

132S6

5,5

88

294

12

КРАФ-7,1-А-4/7,5

132S4

7,5

97

280

13

КРАФ-7,1-А-4/11

132M4

11

97

292

14

КРАФ-7,1-Б-4/11

132M4

11

97

312

15

КРАФ-7,1-В-4/15

160S4

15

97

333

16

КРАФ-7,1-Б-4/15

160S4

15

97

350

17

КРАФ-7,1-Б-4/18,5

160M4

18,5

97

367

Графики для вентиляторов КРАФ-8

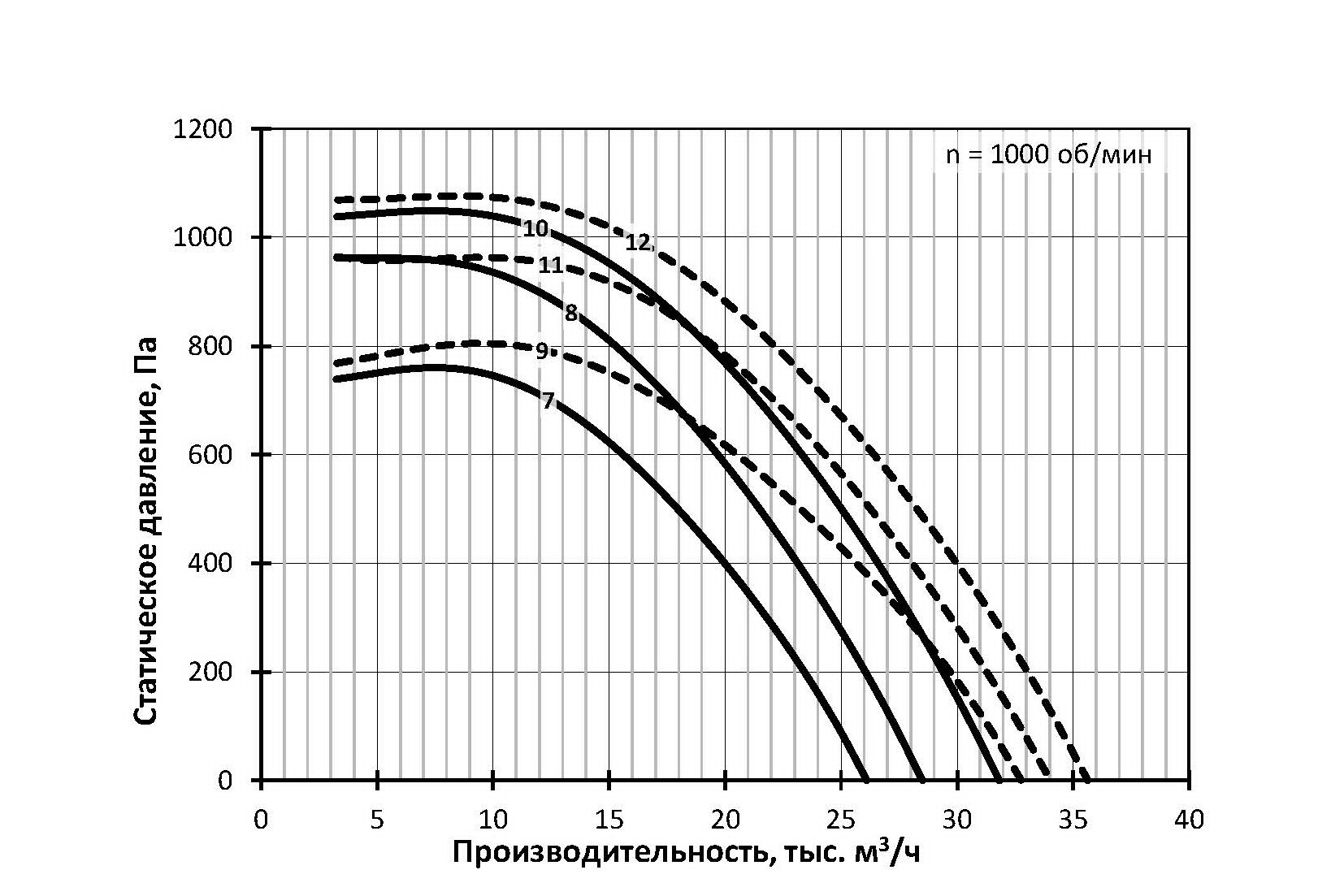

КРАФ-8 - 1000 Об/мин

Графики для вентиляторов КРАФ-8

КРАФ-8 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-8-А-8/1,5

100L8

1,5

84

286

2

КРАФ-8-А-8/2,2

112MA8

2,2

85

290

3

КРАФ-8-Б-8/2,2

112MA8

2,2

85

314

4

КРАФ-8-В-8/3

112MB8

3

85

299

5

КРАФ-8-Б-8/3

112MB8

3

85

319

6

КРАФ-8-Б-8/4

132S8

4

85

349

7

КРАФ-8-А-6/4

112MB6

4

91

298

8

КРАФ-8-А-6/5,5

132S6

5,5

91

325

9

КРАФ-8-Б-6/5,5

132S6

5,5

91

349

10

КРАФ-8-В-6/7,5

132M6

7,5

91

342

11

КРАФ-8-Б-6/7,5

132M6

7,5

91

362

12

КРАФ-8-Б-6/11

160S6

11

92

405

Графики для вентиляторов КРАФ-9

КРАФ-9 - 1000 Об/мин

Графики для вентиляторов КРАФ-9

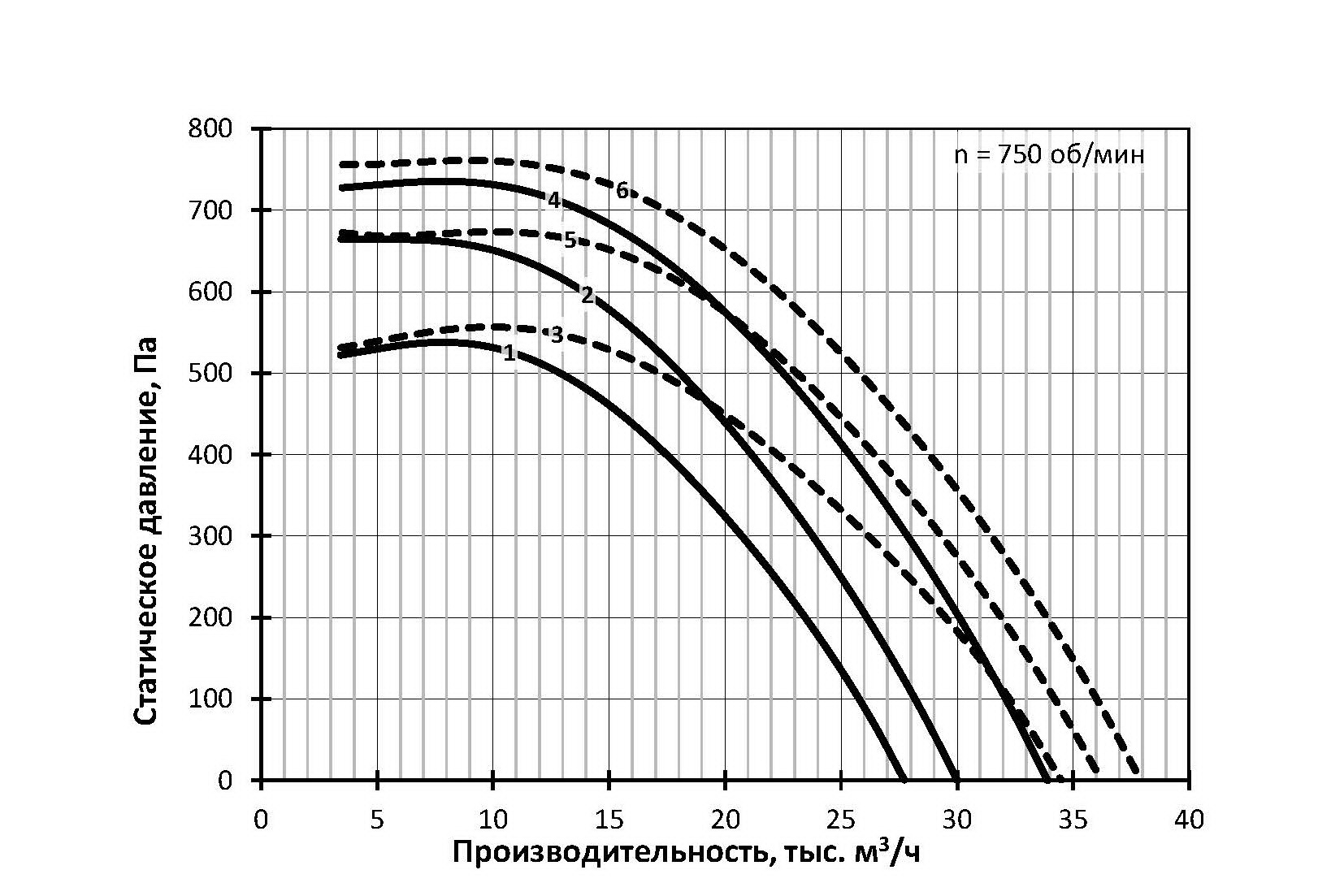

КРАФ-9 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-9-А-8/3

112MB8

3

88

336

2

КРАФ-9-А-8/4

132S8

4

88

366

3

КРАФ-9-Б-8/4

132S8

4

88

440

4

КРАФ-9-В-8/5,5

132M8

5,5

89

383

5

КРАФ-9-Б-8/5,5

132M8

5,5

89

453

6

КРАФ-9-Б-8/7,5

160S8

7,5

89

496

7

КРАФ-9-А-6/7,5

132M6

7,5

95

379

8

КРАФ-9-А-6/11

160S6

11

95

422

9

КРАФ-9-Б-6/11

160S6

11

95

496

10

КРАФ-9-В-6/15

160M6

15

95

455

11

КРАФ-9-Б-6/15

160M6

15

95

525

Графики для вентиляторов КРАФ-10

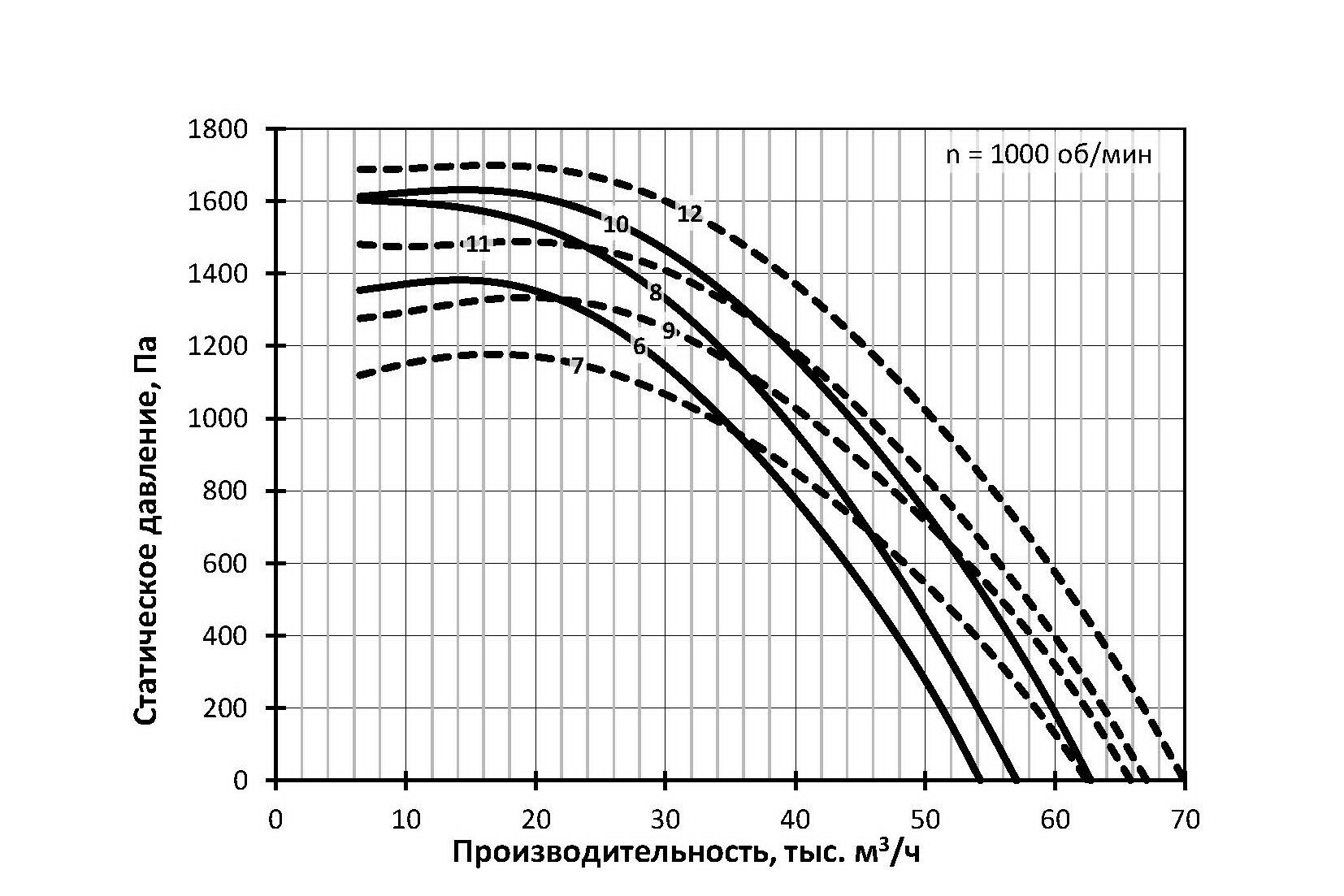

КРАФ-10 - 1000 Об/мин

Графики для вентиляторов КРАФ-10

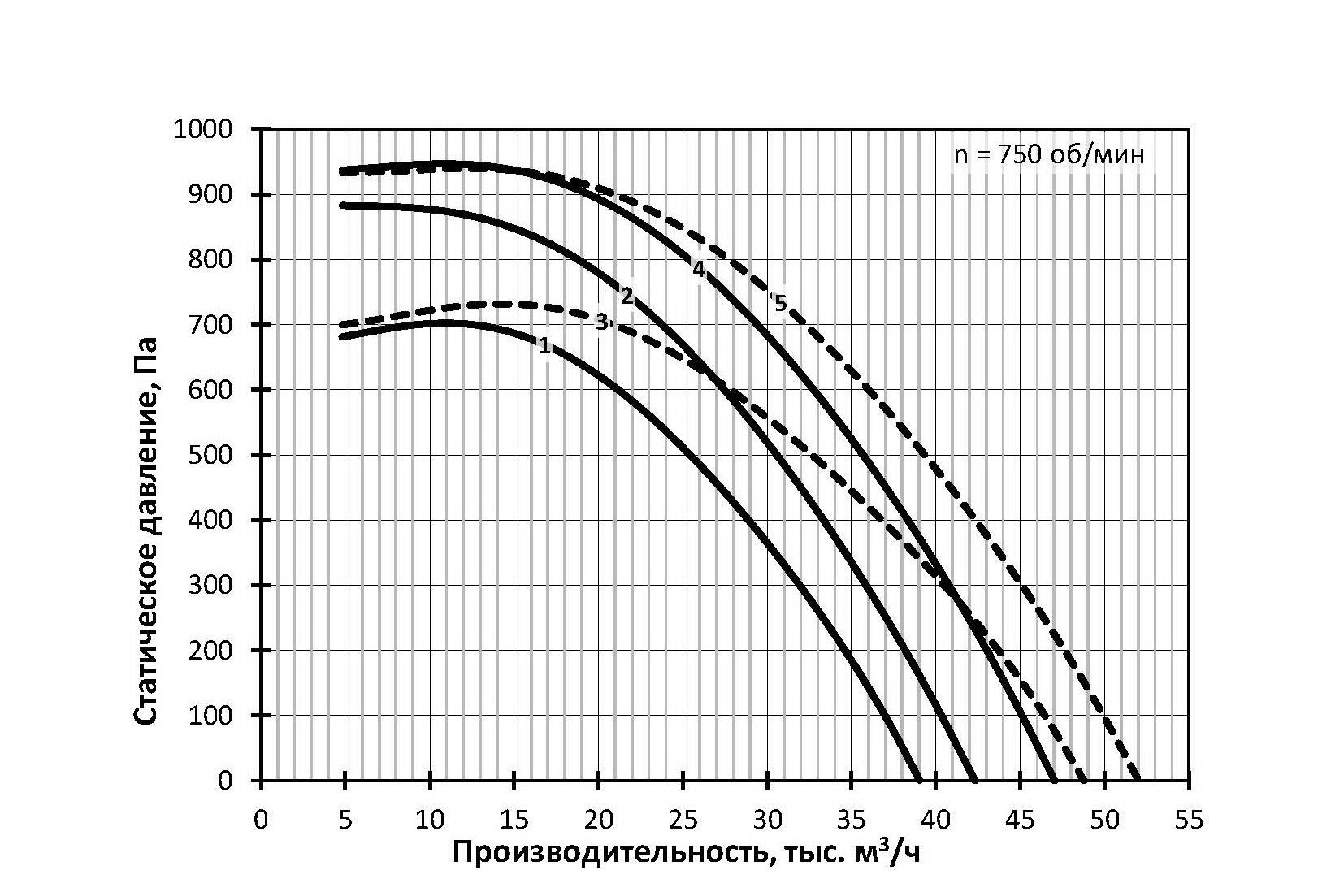

КРАФ-10 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-10-А-8/5,5

132M8

5,5

92

481

2

КРАФ-10-А-8/7,5

160S8

7,5

92

524

3

КРАФ-10-Б-8/7,5

160S8

7,5

92

557

4

КРАФ-10-В-8/11

160M8

11

92

555

5

КРАФ-10-Б-8/11

160M8

11

92

582

6

КРАФ-10-А-6/15

160M6

15

98

553

7

КРАФ-10-Б-6/15

160M6

15

98

586

8

КРАФ-10-А-6/18,5

180M6

18,5

98

579

9

КРАФ-10-Б-6/18,5

180M6

18,5

98

612

10

КРАФ-10-В-6/22

200M6

22

98

615

11

КРАФ-10-Б-6/22

200M6

22

98

642

12

КРАФ-10-Б-6/30

200L6

30

98

677

Графики для вентиляторов КРАФ-11,2

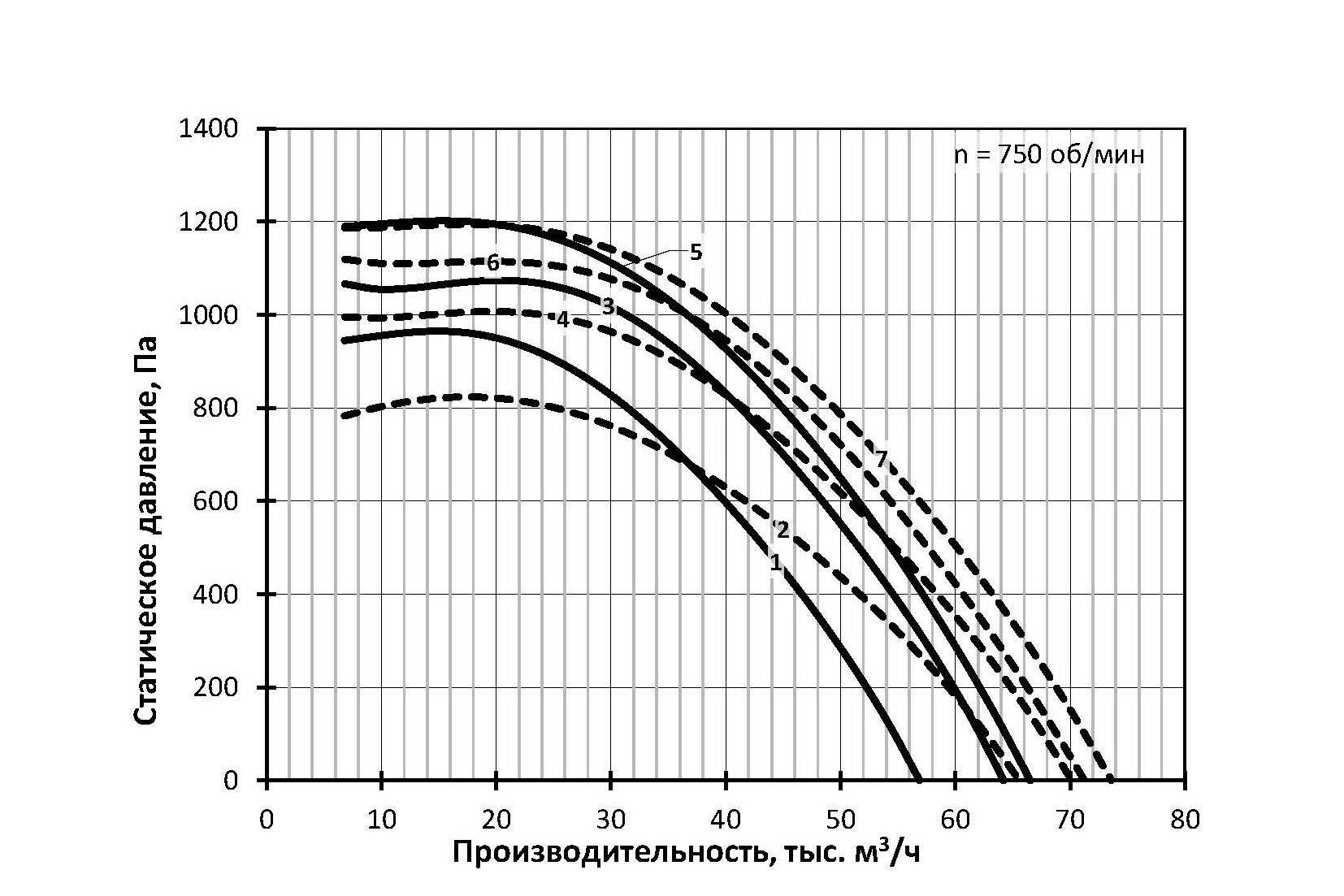

КРАФ-11,2 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-11,2-А-8/11

160M8

11

95

660

2

КРАФ-11,2-Б-8/11

160M8

11

95

703

3

КРАФ-11,2-В-8/15

180M8

15

96

698

4

КРАФ-11,2-Б-8/15

180M8

15

96

733

5

КРАФ-11,2-В-8/18,5

200M8

18,5

96

743

6

КРАФ-11,2-Б-8/18,5

200M8

18,5

96

778

7

КРАФ-11,2-Б-8/22

200L8

22

96

803

Графики для вентиляторов КРАФ-12,5

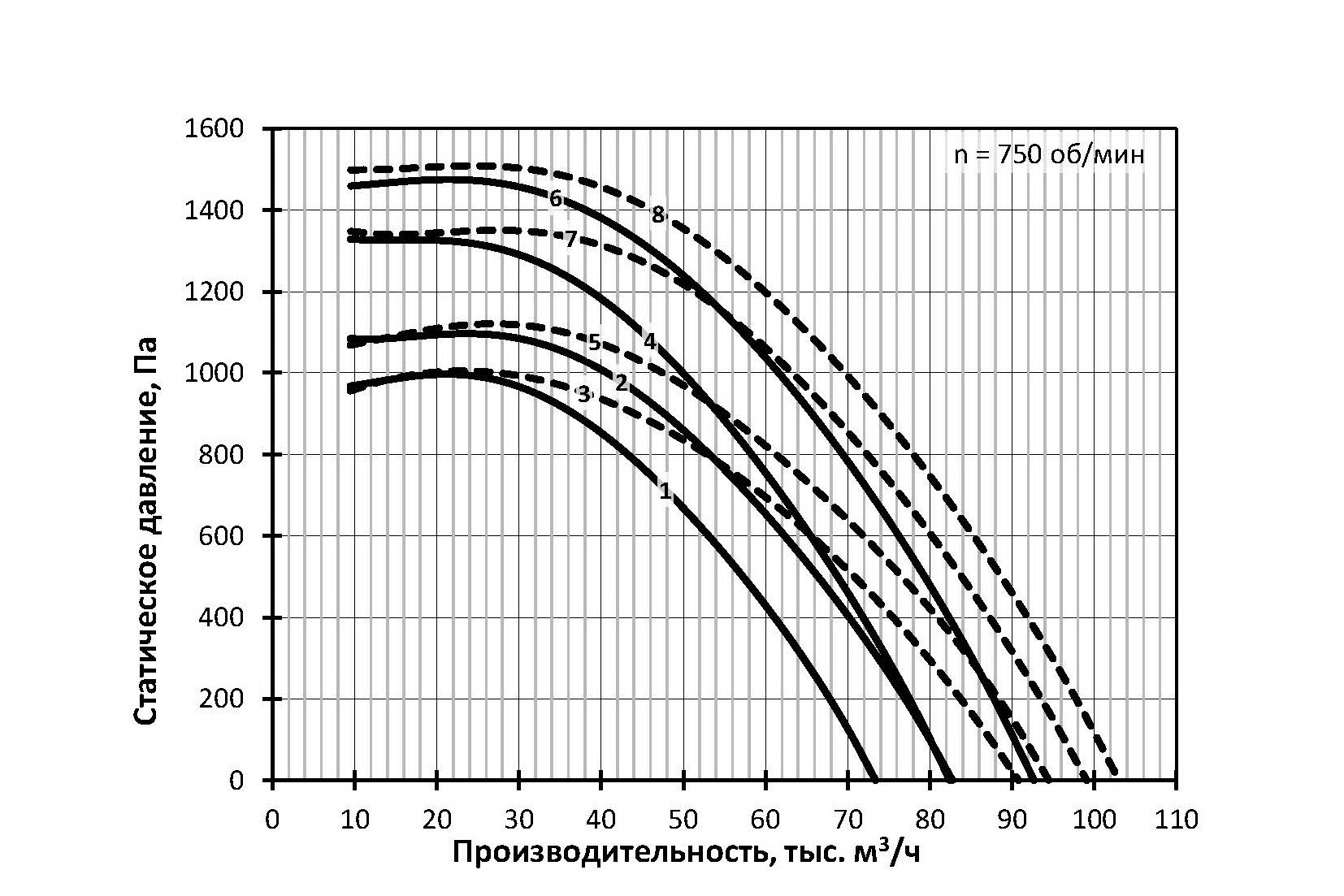

КРАФ-12,5 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

КРАФ-12,5-А-8/15

180M8

15

99

828

2

КРАФ-12,5-В-8/18,5

200M8

18,5

99

883

3

КРАФ-12,5-Б-8/18,5

200M8

18,5

99

927

4

КРАФ-12,5-А-8/22

200L8

22

99

898

5

КРАФ-12,5-Б-8/22

200L8

22

99

952

6

КРАФ-12,5-В-8/30

225M8

30

99

963

7

КРАФ-12,5-Б-8/30

225M8

30

99

1007

8

КРАФ-12,5-Б-8/37

250S8

37

99

1102
