Подсоединяются к фланцам вентиляторов на сторонах всасывания и нагнетания. Применяются для снижения шума и вибрации, уменьшения динамических нагрузок на воздуховод.

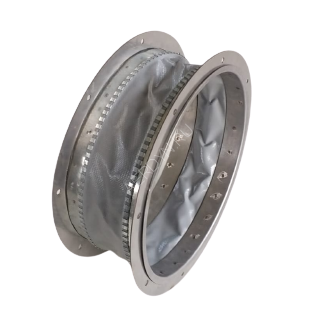

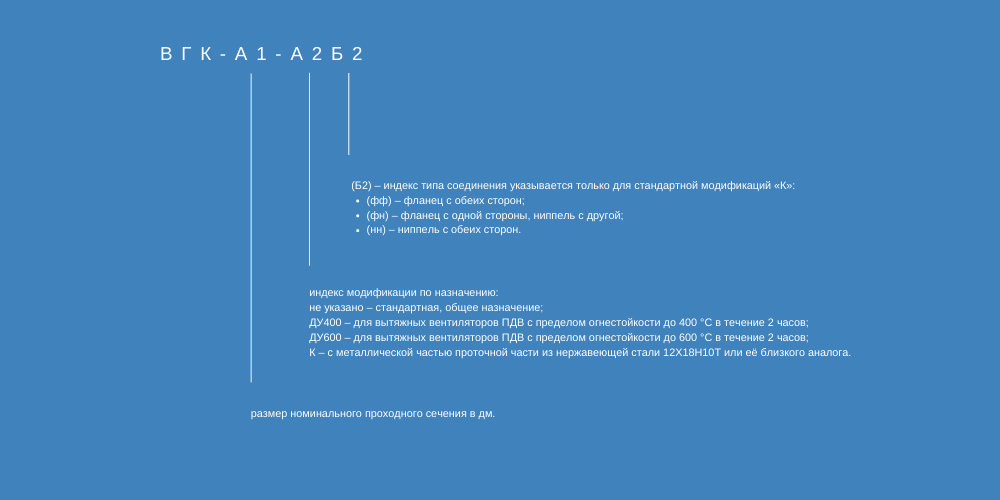

Вставки гибкие применяются для виброизоляции и уменьшения динамических нагрузок на воздуховод. Вставка гибкая ВГК присоединяется к патрубкам круглого сечения осевых и радиальных вентиляторов. Стандартные вставки могут изготавливаться как для ниппельного, так и для фланцевого соединения. По умолчанию гибкая вставка изготавливается под фланцевое соединение с обеих сторон. Длина вставки с ниппельным соединением одинакова со вставкой с фланцевым соединением, показанной на габаритном эскизе. Не допускается использовать вставки для компенсации заметной несоосности воздуховода и патрубка вентилятора, не допускается устанавливать в полностью растянутом состоянии.

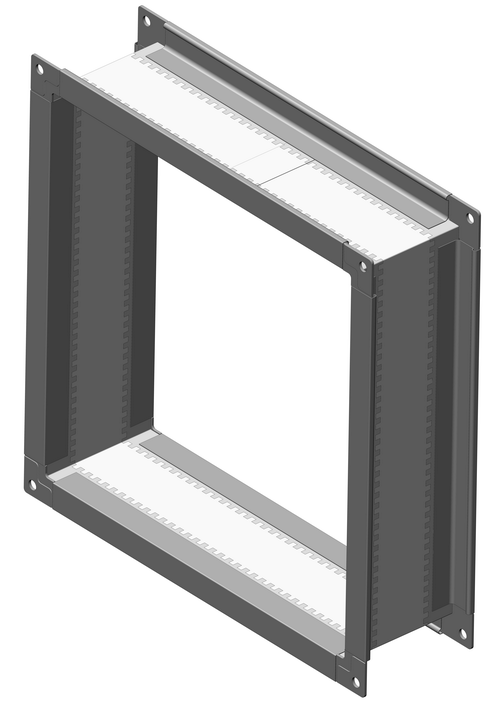

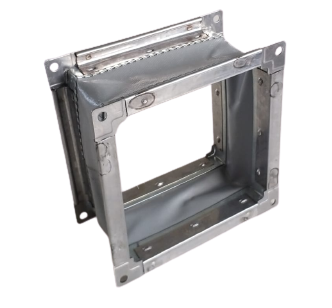

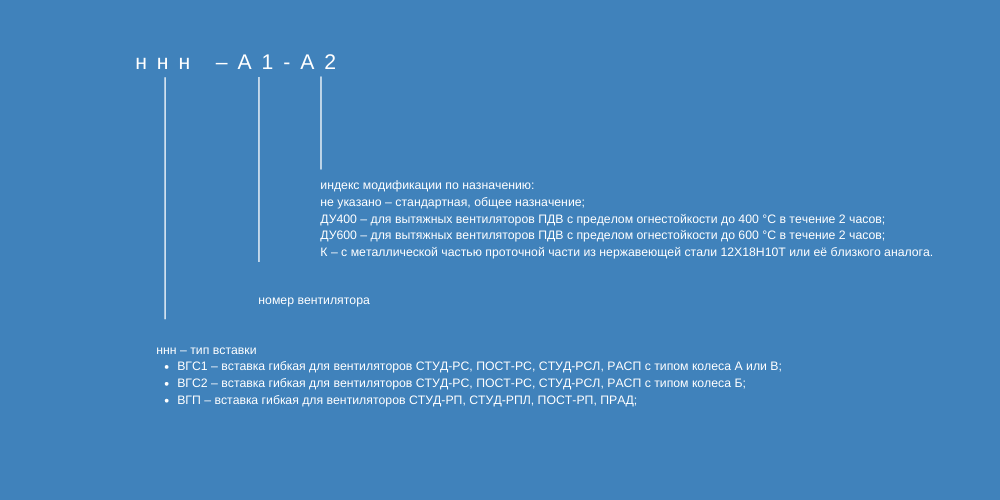

Вставки гибкие применяются для виброизоляции и уменьшения динамических нагрузок на воздуховод. Вставки гибкие ВГС, ВГП присоединяются к патрубкам прямоугольного сечения радиальных вентиляторов. Вставка гибкая изготавливается под фланцевое соединение с обеих сторон. Не допускается использовать вставки для компенсации заметной несоосности воздуховода и патрубка вентилятора, не допускается устанавливать в полностью растянутом состоянии.

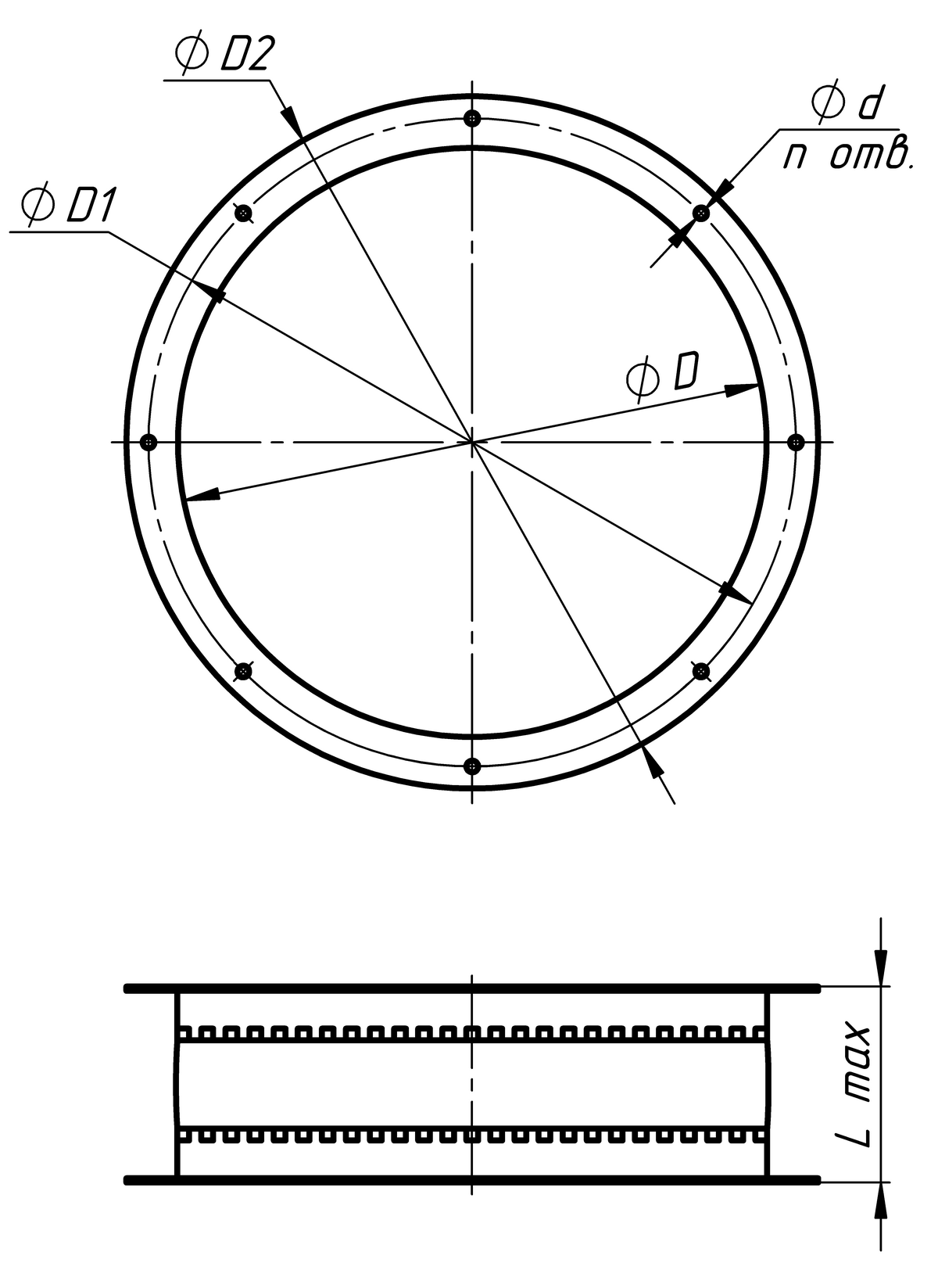

Обозначение |
Размеры, мм |
n, шт. |
||||
D |
D1 |
D2 |
d |
L max |
||
ВГК-1,6 |
160 |
190 |
210 |
6 |
120 |
8 |
ВГК-1,8 |
180 |
210 |
230 |
6 |
120 |
8 |
ВГК-2 |
200 |
235 |
250 |
6 |
120 |
8 |
ВГК-2,24 |
224 |
260 |
275 |
7 |
120 |
8 |
ВГК-2,5 |
250 |
280 |
300 |
7 |
120 |
8 |
ВГК-2,8 |
280 |
310 |
330 |
7 |
120 |
8 |
ВГК-3,15 |
315 |
345 |
365 |
7 |
120 |
8 |
ВГК-3,55 |
355 |
395 |
425 |
8 |
120 |
8 |
ВГК-4 |
400 |
440 |
470 |
8 |
120 |
8 |
ВГК-4,5 |
450 |
490 |
520 |
8 |
120 |
8 |
ВГК-5 |
500 |
540 |
570 |
8 |
120 |
12 |
ВГК-5,6 |
560 |
600 |
630 |
8 |
120 |
12 |
ВГК-6,3 |
630 |
670 |
700 |
8 |
120 |
12 |
ВГК-7,1 |
710 |
760 |
790 |
8 |
120 |
16 |
ВГК-8 |
800 |
850 |
880 |
10 |
120 |
16 |
ВГК-9 |
900 |
950 |
990 |
10 |
120 |
16 |
ВГК-10 |
1000 |
1050 |
1090 |
12 |
190 |
16 |
ВГК-11,2 |
1120 |
1180 |
1210 |
12 |
190 |
20 |
ВГК-12,5 |
1250 |
1310 |
1340 |
12 |
190 |
20 |
ВГК-14 |
1400 |
1460 |
1490 |
14 |
190 |
20 |
ВГК-16 |
1600 |
1660 |
1700 |
14 |
190 |
24 |
ВГК-18 |
1800 |
1860 |
1900 |
18 |
190 |
24 |
ВГК-20 |
2000 |
2060 |
2100 |
18 |
190 |
24 |

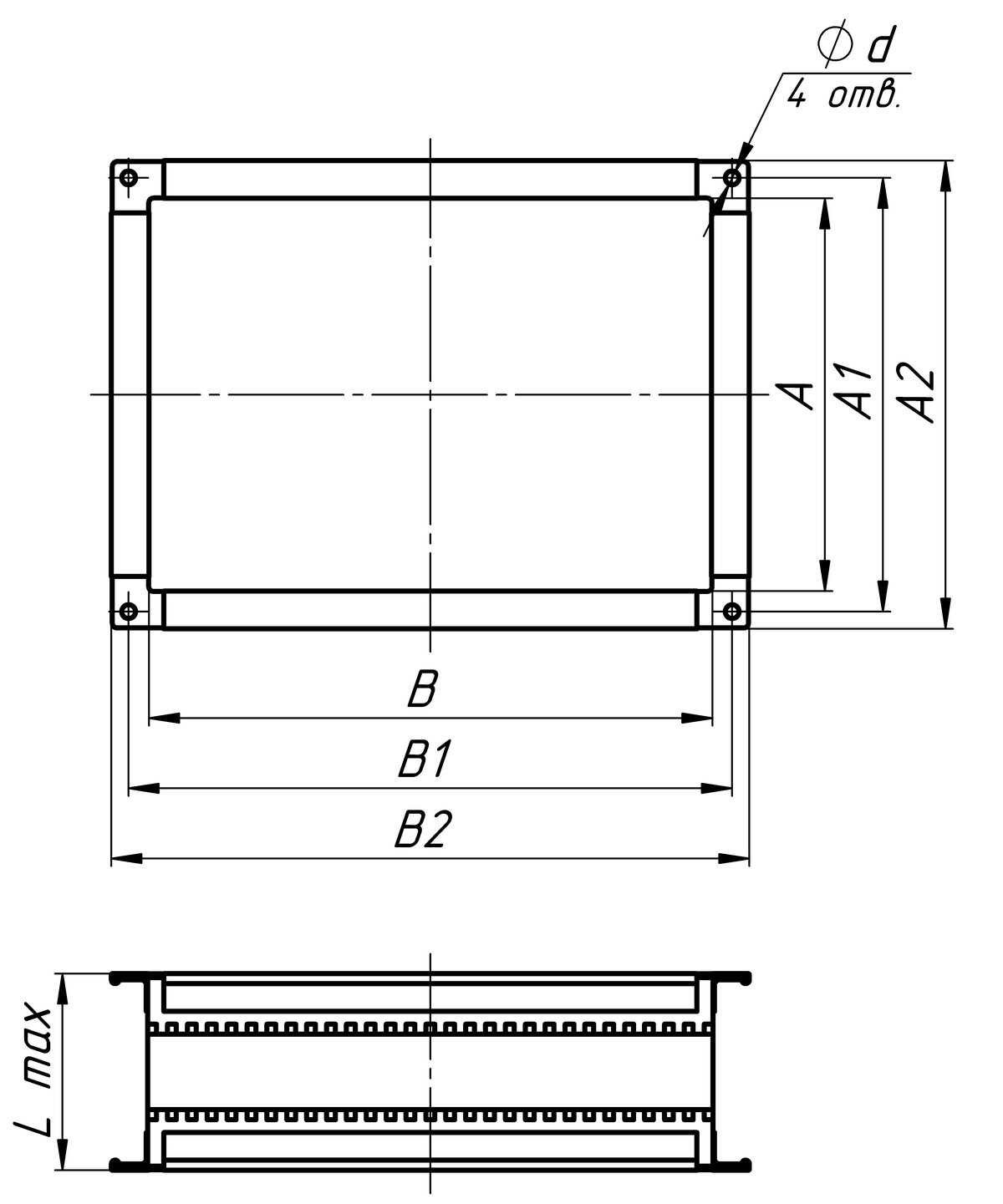

Обозначение |
Размеры, мм |
|||||||
А |
А1 |
А2 |
В |
В1 |
В2 |
d |
L max |
|
ВГС1-2,5 |
173 |
195 |
216 |
173 |
195 |
216 |
9,5 |
150 |
ВГС1-2,8 |
195 |
217 |
238 |
195 |
217 |
238 |
9,5 |
150 |
ВГС1-3,15 |
218 |
240 |
261 |
218 |
240 |
261 |
9,5 |
150 |
ВГС1-3,55 |
248 |
270 |
291 |
248 |
270 |
291 |
9,5 |
150 |
ВГС1-4 |
278 |
300 |
321 |
278 |
300 |
321 |
9,5 |
150 |
ВГС1-4,5 |
314 |
345 |
372 |
314 |
345 |
372 |
11 |
150 |
ВГС1-5 |
349 |
380 |
407 |
349 |
380 |
407 |
11 |
150 |
ВГС1-5,6 |
391 |
422 |
449 |
391 |
422 |
449 |
11 |
150 |
ВГС1-6,3 |
439 |
470 |
497 |
439 |
470 |
497 |
11 |
150 |
ВГС1-7,1 |
497 |
530 |
557 |
497 |
530 |
557 |
11 |
150 |
ВГС1-8 |
560 |
600 |
627 |
560 |
600 |
627 |
11 |
150 |
ВГС1-9 |
630 |
670 |
697 |
630 |
670 |
697 |
11 |
150 |
ВГС1-10 |
700 |
750 |
777 |
700 |
750 |
777 |
11 |
150 |
ВГС1-11,2 |
784 |
830 |
857 |
784 |
830 |
857 |
11 |
150 |
ВГС1-12,5 |
875 |
930 |
957 |
875 |
930 |
957 |
11 |
150 |
ВГС2-2,5 |
173 |
195 |
216 |
248 |
270 |
291 |
9,5 |
150 |
ВГС2-2,8 |
195 |
217 |
238 |
278 |
300 |
321 |
9,5 |
150 |
ВГС2-3,15 |
218 |
240 |
261 |
313 |
335 |
356 |
9,5 |
150 |
ВГС2-3,55 |
248 |
270 |
291 |
353 |
375 |
396 |
9,5 |
150 |
ВГС2-4 |
278 |
300 |
321 |
398 |
420 |
441 |
9,5 |
150 |
ВГС2-4,5 |
314 |
345 |
372 |
448 |
480 |
507 |
11 |
150 |
ВГС2-5 |
349 |
380 |
407 |
498 |
530 |
557 |
11 |
150 |
ВГС2-5,6 |
391 |
422 |
449 |
558 |
590 |
617 |
11 |
150 |
ВГС2-6,3 |
439 |
470 |
497 |
628 |
660 |
687 |
11 |
150 |
ВГС2-7,1 |
497 |
530 |
557 |
710 |
745 |
772 |
11 |
150 |
ВГС2-8 |
560 |
600 |
627 |
798 |
840 |
867 |
11 |
150 |
ВГС2-9 |
630 |
670 |
697 |
900 |
940 |
967 |
11 |
150 |
ВГС2-10 |
700 |
750 |
777 |
998 |
1055 |
1082 |
11 |
150 |
ВГС2-11,2 |
784 |
830 |
857 |
1120 |
1181 |
1208 |
11 |
150 |
ВГС2-12,5 |
875 |
930 |
957 |
1250 |
1310 |
1337 |
11 |
150 |
Обозначение |
Размеры, мм |
|||||||
А |
А1 |
А2 |
В |
В1 |
В2 |
d |
L max |
|
ВГП-2,5 |
160 |
200 |
221 |
390 |
421 |
442 |
9 |
150 |
ВГП-2,8 |
180 |
220 |
241 |
440 |
471 |
492 |
9 |
150 |
ВГП-3,15 |
200 |
241 |
262 |
495 |
525 |
546 |
9 |
150 |
ВГП-3,55 |
225 |
265 |
286 |
555 |
585 |
606 |
9 |
150 |
ВГП-4 |
255 |
294 |
315 |
625 |
657 |
678 |
9 |
150 |
ВГП-4,5 |
285 |
326 |
347 |
705 |
735 |
756 |
9 |
150 |
ВГП-5 |
315 |
355 |
385 |
780 |
810 |
840 |
9 |
150 |
ВГП-5,6 |
355 |
394 |
424 |
875 |
905 |
935 |
9 |
150 |
ВГП-6,3 |
400 |
441 |
471 |
985 |
1015 |
1045 |
9 |
150 |
ВГП-7,1 |
450 |
500 |
530 |
1110 |
1150 |
1180 |
12 |
150 |
ВГП-8 |
505 |
556 |
586 |
1250 |
1290 |
1320 |
12 |
150 |
ВГП-9 |
570 |
621 |
651 |
1405 |
1449 |
1479 |
12 |
150 |
ВГП-10 |
630 |
681 |
711 |
1560 |
1599 |
1629 |
12 |
150 |
ВГП-11,2 |
710 |
760 |
790 |
1750 |
1795 |
1825 |
12 |
150 |
ВГП-12,5 |
790 |
841 |
871 |
1950 |
1990 |
2020 |
12 |
150 |
