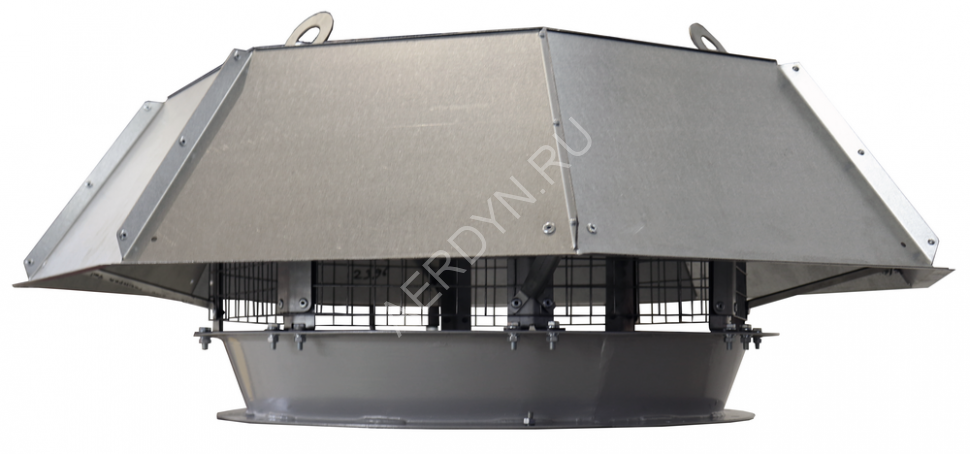

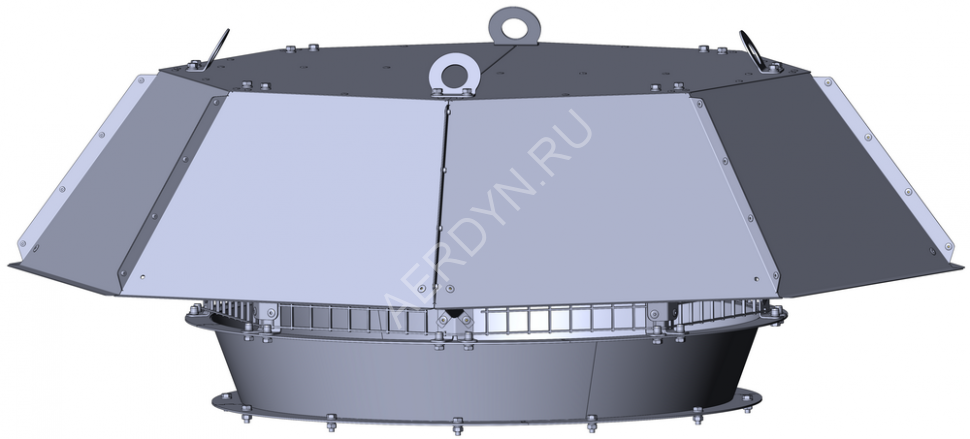

Зонт ЗВК – это воздухозаборное устройство в виде многогранного колпака на стойках, закреплённых на коллекторе для осевого вентилятора. Сечение зонта вдоль периметра стоек огорожено сеткой
Зонтом ЗВК комплектуются крышные приточные установки осевых вентиляторов с вертикальной осью вращения. Зонт предотвращает попадание атмосферных осадков через вентиляторную установку внутрь здания.
Обозначение | Размер, мм | n, шт. | Масса, кг | ||||
A | H | D | D1 | d | |||
ЗВК-3,55 | 682 | 287 | 355 | 395 | 8 | 8 | 10 |
ЗВК-4 | 768 | 320 | 400 | 440 | 8 | 8 | 12 |
ЗВК-4,5 | 840 | 345 | 450 | 490 | 8 | 8 | 13 |
ЗВК-5 | 927 | 384 | 500 | 540 | 8 | 12 | 15 |
ЗВК-5,6 | 1024 | 427 | 560 | 600 | 10 | 12 | 18 |
ЗВК-6,3 | 1142 | 476 | 630 | 670 | 10 | 12 | 23 |
ЗВК-7,1 | 1269 | 530 | 710 | 760 | 10 | 16 | 28 |
ЗВК-8 | 1419 | 602 | 800 | 850 | 10 | 16 | 40 |
ЗВК-9 | 1563 | 652 | 900 | 950 | 10 | 16 | 47 |
ЗВК-10 | 1737 | 729 | 1000 | 1050 | 12 | 16 | 57 |
ЗВК-11,2 | 1945 | 813 | 1120 | 1180 | 12 | 20 | 71 |
ЗВК-12,5 | 2171 | 901 | 1250 | 1310 | 12 | 20 | 87 |
