Описание

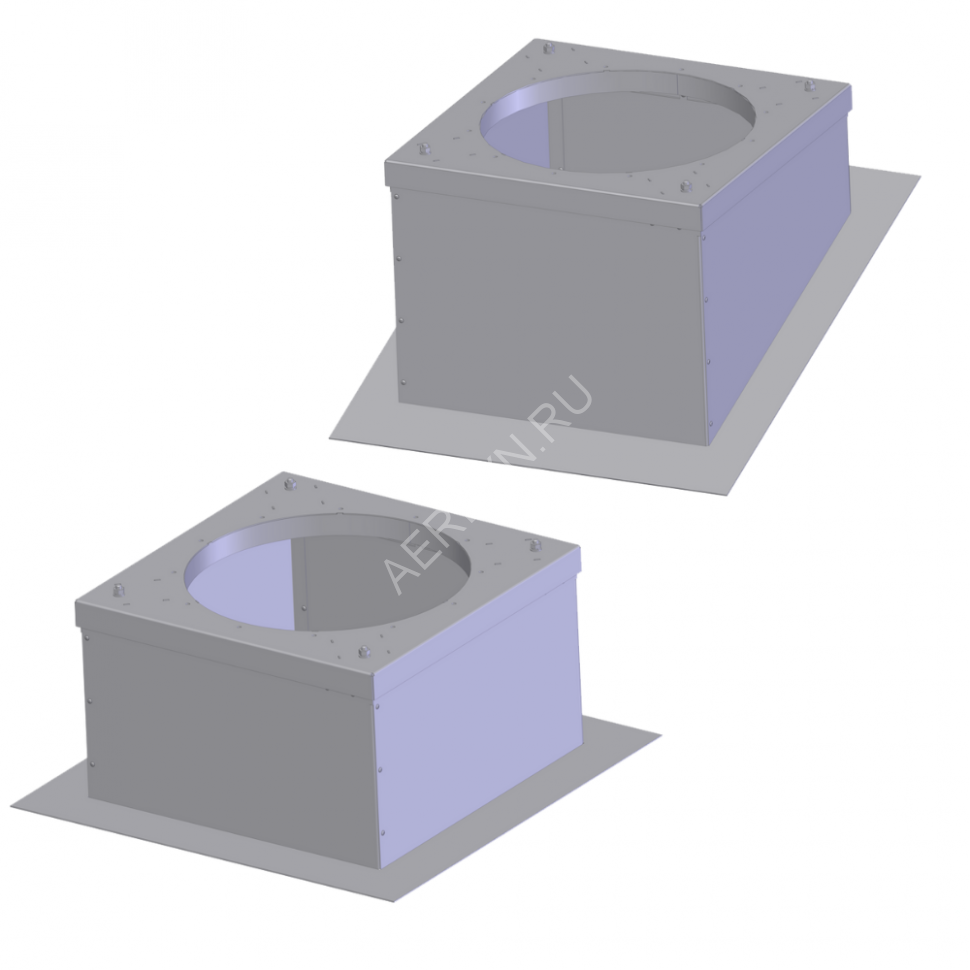

Постамент ПСВ

Постамент ПСВ применяется для установки на крыше монтажных стаканов вентиляторов при отсутствии строительной конструкции под установку стакана или вентилятора и для удобства примыкания элементов кровли. Постамент выпускается паралеллепипедной формы с теплоизолированными стенками для установки на горизонтальную и скатную крышу. Максимальный уклон 27,5°.

Для спаренных установок вентиляторов по запросу поставляется постамент заводского изготовления.

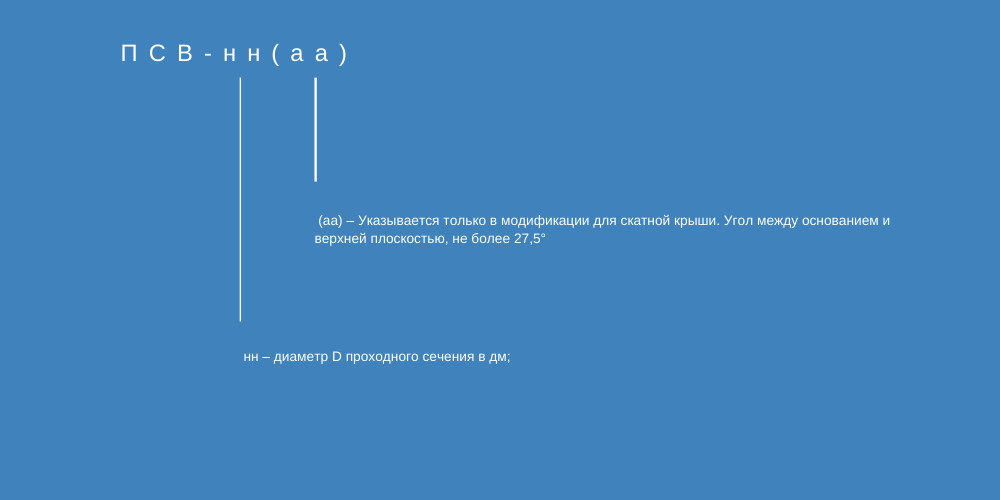

Обозначение


Обозначение

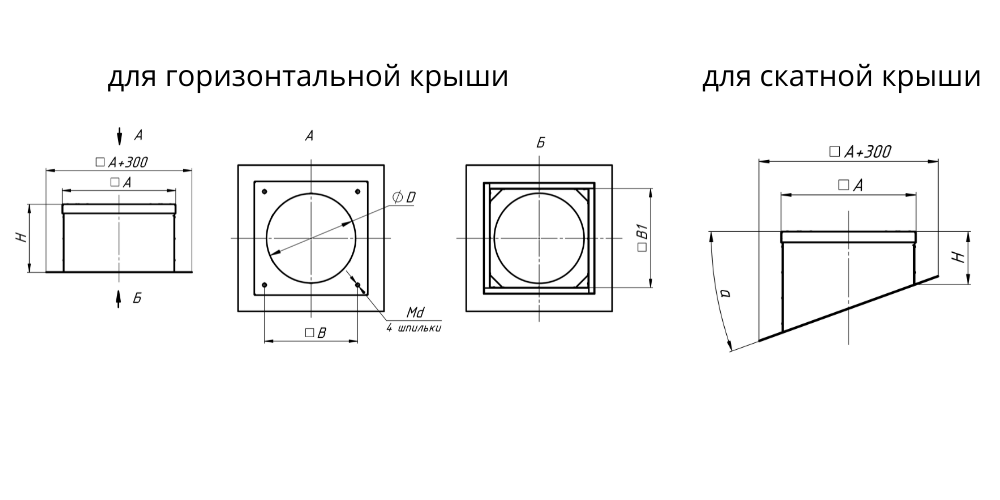

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

Обозначение

Размер, мм

Масса ПСВ, кг

D

A

B

B1

H

Md

ПСВ-3,15

315

445

350

365

400

M12

34

ПСВ-3,55

355

500

400

455

400

M12

45

ПСВ-4

400

500

400

455

400

M12

47

ПСВ-4,5

450

550

450

485

400

M12

48

ПСВ-5

500

600

500

535

400

M12

49

ПСВ-5,6

560

700

600

680

400

M16

50

ПСВ-6,3

630

750

650

730

400

M16

55

ПСВ-7,1

710

850

750

815

400

M16

59

ПСВ-8

800

900

800

865

400

M16

70

ПСВ-9

900

1000

900

1000

400

M16

83

ПСВ-10

1000

1100

1000

1100

400

M16

99

ПСВ-11,2

1120

1250

1150

1250

400

M16

117

ПСВ-12,5

1250

1350

1250

1350

400

M16

145

ПСВ-14

1400

1505

1400

1505

400

M16

177

ПСВ-16

1600

1705

1600

1705

400

M16

221

ПСВ-18

1800

1905

1800

1905

400

M16

271

Массы модификации для скатной крыши даются по запросу
