Клапан выпускной КВК

Описание

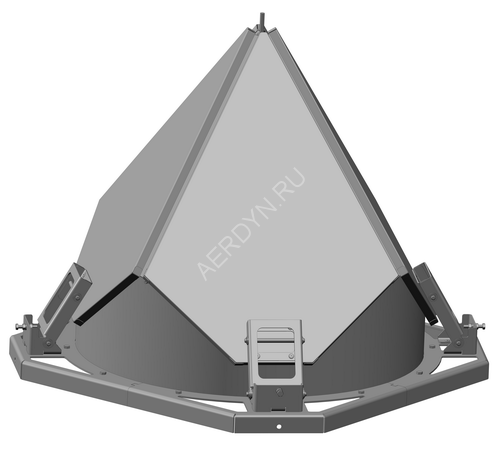

Клапаны выпускные КВК устанавливаются на выпускные патрубки вытяжных вентиляторов с цилиндрическим корпусом при их установке на крыше с вертикальной ориентацией оси вращения.

Клапаны выпускные КВК устанавливаются на выпускные патрубки вытяжных вентиляторов с цилиндрическим корпусом при их установке на крыше с вертикальной ориентацией оси вращения. Выпускной клапан обеспечивает выброс потока вверх без потерь статического давления, при этом его самозакрывающиеся заслонки, выполняя функцию обратного клапана, защищают от атмосферных осадков при неработающем вентиляторе. Опционально может оснащаться экраном для защиты заслонок от воздействия сильных порывов ветра.

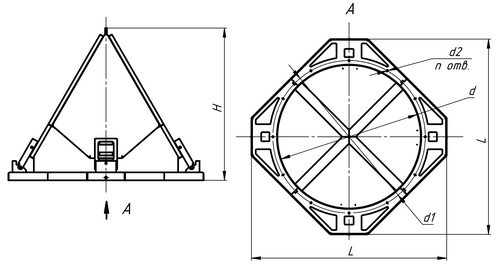

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

Обозначение

Размеры, мм

d2, мм

n, шт.

Масса (без экрана), кг

L

H

d

d1

КВК-3,55

544

380

355

395

M6

8

11

КВК-4

591

428

400

440

10,5

КВК-4,5

647

475

450

490

11,5

КВК-5

699

523

500

540

12

12

КВК-5,6

764

580

560

600

14

КВК-6,3

858

665

630

670

23

КВК-7,1

947

760

710

760

16

25

КВК-8

1055

808

800

850

M8

30

КВК-9

1186

836

900

950

36

КВК-10

1317

874

1000

1050

M10

43

КВК-11,2

1486

912

1120

1180

20

52

КВК-12,5

1678

960

1250

1310

61

КВК-14

1908

1017

1400

1460

M12

73
