Вентилятор СТУД-ОН – вытяжной осевой вентилятор с огнестойким электродвигателем для систем ПДВ

Вентилятор СТУД-ОН – вытяжной осевой вентилятор с огнестойким электродвигателем для систем ПДВ.


Вентилятор может устанавливаться в защищаемом помещении с очагом пожара.

Изготавливается с классами огнестойкости 300 или 400 в зависимости от предела огнестойкости при максимально допустимой температуре дымо-воздушной смеси 300 °С в течение 2 ч и 400 °С в течение 2 ч соответственно.

Вентилятор оснащается осевым рабочим колесом с листовыми лопатками и цилиндрическим корпусом. Рабочее колесо устанавливается непосредственно на вал электродвигателя, размещенного в корпусе на кронштейнах.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Типоразмерный ряд

Изготавливается в 15 типоразмерах с номинальными диаметрами рабочего колеса от 3,15 дм до 16 дм.


Вентилятор комплектуется трехфазным асинхронным огнестойким электродвигателем под питающее напряжение 380 В / 50 Гц под прямой пуск. Кабель от электродвигателя выведен свободно, крепление кабеля на корпусе не допускается.

Применение при пожаре с преобразователем частоты не допускается.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv приведено по полному сечению проточной части вентилятора с диаметром D.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень звуковой мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе равен Lw. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 10 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы –i, Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности Lwi

2

-15

-13

-10

-7

-7

-4

-8

-13

4

-13

-9

-7

-6

-3

-7

-12

-18

6

-10

-6

-7

-2

-4

-9

-15

-21

8

-7

-5

-4

-1

-5

-10

-16

-22


Указания по электромонтажу

Кабель, отходящий от огнестойкого электродвигателя, имеет 7 выводов. Жёлто-зеленый вывод – для заземления, 6 других – выводы от концов обмоток, каждый из которых промаркирован. При подключении к электропитанию необходимо соединить между собой выводы обмоток (U, V, W) и концы приходящего кабеля (L) показанным ниже образом в зависимости от номинальных напряжений электродвигателя.

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

схема-380в
схема-380в

При установке без воздуховода на входе вентилятор необходимо комплектовать входным коллектором, чтобы избежать ухудшения аэродинамической характеристики.

При наружной установке при отсутствии элементов сети на выходе вентилятор необходимо дополнительно комплектовать козырьком для защиты от осадков.

Габаритно-присоединительные размеры


Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Шт.

D

D1

D2

l

L

d

n

3,15

315

355

385

230

310

7

8

3,55

355

395

425

260

356

8

8

4

400

440

470

300

381

8

8

4,5

450

490

520

320

473

8

8

5

500

540

570

410

500

8

12

5,6

560

600

630

410

528

8

12

6,3

630

670

700

470

618

8

12

7,1

710

760

790

550

714

8

16

8

800

850

880

550

860

10

16

9

900

950

990

630

880

10

16

10

1000

1050

1090

700

976

12

16

11,2

1120

1180

1210

775

1070

12

20

12,5

1250

1310

1340

910

1370

12

20

14

1400

1460

1490

1000

1480

14

20

16

1600

1660

1690

1030

1550

14

24

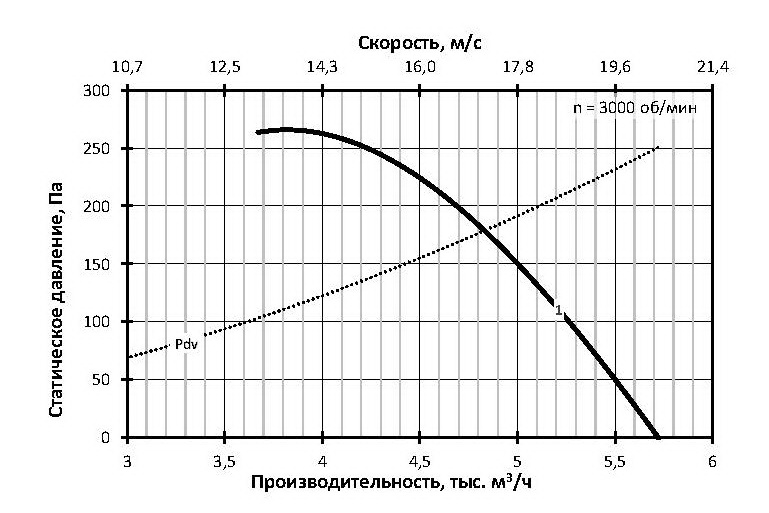

Графики для вентиляторов СТУД-ОН-3,15

СТУД-ОН-3,15 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-3,15-8-2/0,75

71A2

0,75

84

19

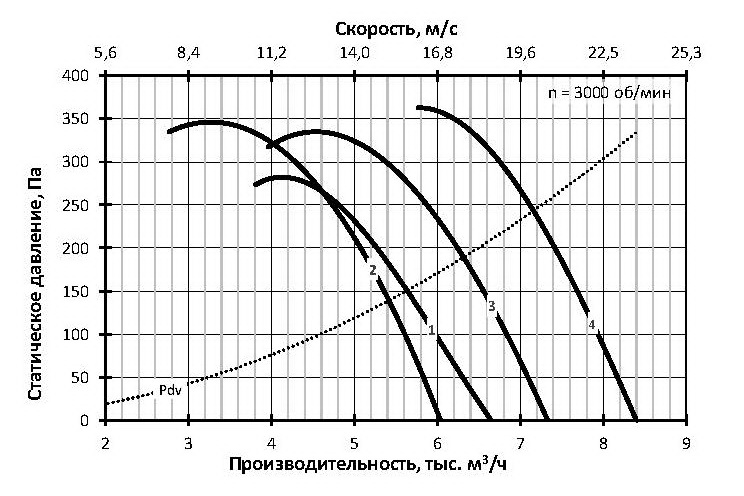

Графики для вентиляторов СТУД-ОН-3,55

СТУД-ОН-3,55 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-3,55-4-2/0,75

71A2

0,75

88

21

2

СТУД-ОН-3,55-6-2/0,75

71A2

0,75

88

21

3

СТУД-ОН-3,55-6-2/1,1

71B2

1,1

88

23

4

СТУД-ОН-3,55-8-2/1,5

80MA2

1,5

88

25

Графики для вентиляторов СТУД-ОН-4

СТУД-ОН-4 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-4-3-2/0,75

71A2

0,75

91

24

2

СТУД-ОН-4-4-2/1,1

71B2

1,1

91

26

3

СТУД-ОН-4-6-2/1,5

80MA2

1,5

92

28

4

СТУД-ОН-4-6-2/2,2

80MB2

2,2

92

30

5

СТУД-ОН-4-8-2/3

90L2

3

92

32

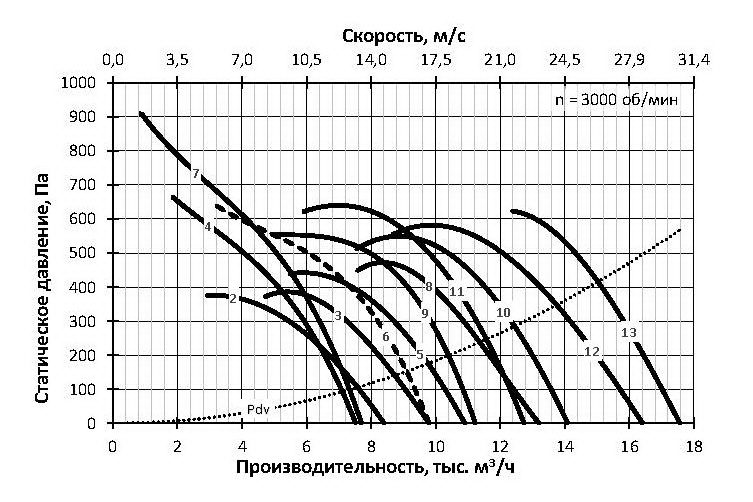

Графики для вентиляторов СТУД-ОН-4,5

СТУД-ОН-4,5 - 1500 Об/мин

Графики для вентиляторов СТУД-ОН-4,5

СТУД-ОН-4,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-4,5-8-4/0,55

71A4

0,55

80

29

2

СТУД-ОН-4,5-3-2/0,75

71A2

0,75

95

29

3

СТУД-ОН-4,5-3-2/1,1

71B2

1,1

95

31

4

СТУД-ОН-4,5-6-2/1,1

71B2

1,1

95

31

5

СТУД-ОН-4,5-4-2/1,5

80MA2

1,5

95

33

6

СТУД-ОН-4,5-6-2/1,5

80MA2

1,5

95

33

7

СТУД-ОН-4,5-8-2/1,5

80MA2

1,5

95

33

8

СТУД-ОН-4,5-4-2/2,2

80MB2

2,2

95

35

9

СТУД-ОН-4,5-8-2/2,2

80MB2

2,2

95

35

10

СТУД-ОН-4,5-6-2/3

90L2

3

95

37

11

СТУД-ОН-4,5-8-2/3

90L2

3

95

37

12

СТУД-ОН-4,5-6-2/4

100S2

4

96

42

13

СТУД-ОН-4,5-8-2/5,5

100L2

5,5

96

51

Графики для вентиляторов СТУД-ОН-5

СТУД-ОН-5 - 1500 Об/мин

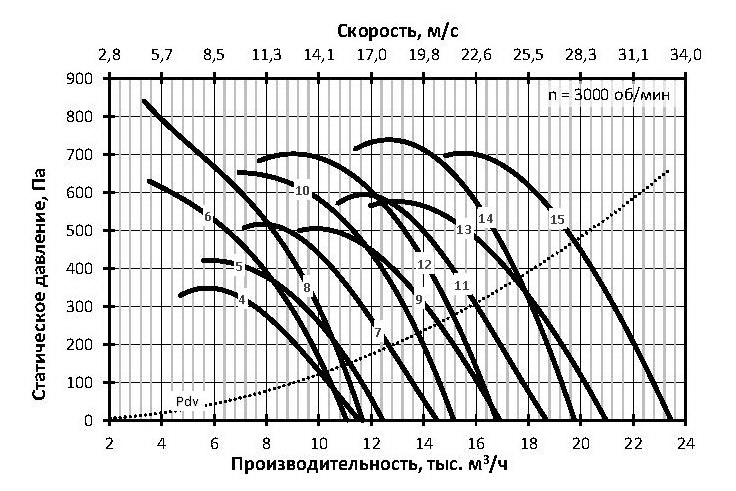

Графики для вентиляторов СТУД-ОН-5

СТУД-ОН-5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-5-8-4/0,55

71A4

0,55

83

31

2

СТУД-ОН-5-8-4/0,75

71B4

0,75

83

32

3

СТУД-ОН-5-8-4/1,1

80MA4

1,1

83

36

4

СТУД-ОН-5-2-2/1,1

71B2

1,1

98

33

5

СТУД-ОН-5-3-2/1,5

80MA2

1,5

98

35

6

СТУД-ОН-5-4-2/1,5

80MA2

1,5

98

35

7

СТУД-ОН-5-3-2/2,2

80MB2

2,2

98

37

8

СТУД-ОН-5-6-2/2,2

80MB2

2,2

98

37

9

СТУД-ОН-5-3-2/3

90L2

3

99

39

10

СТУД-ОН-5-6-2/3

90L2

3

99

39

11

СТУД-ОН-5-4-2/4

100S2

4

99

44

12

СТУД-ОН-5-6-2/4

100S2

4

99

44

13

СТУД-ОН-5-4-2/5,5

100L2

5,5

99

53

14

СТУД-ОН-5-8-2/5,5

100L2

5,5

99

53

15

СТУД-ОН-5-8-2/7,5

112M2

7,5

99

73

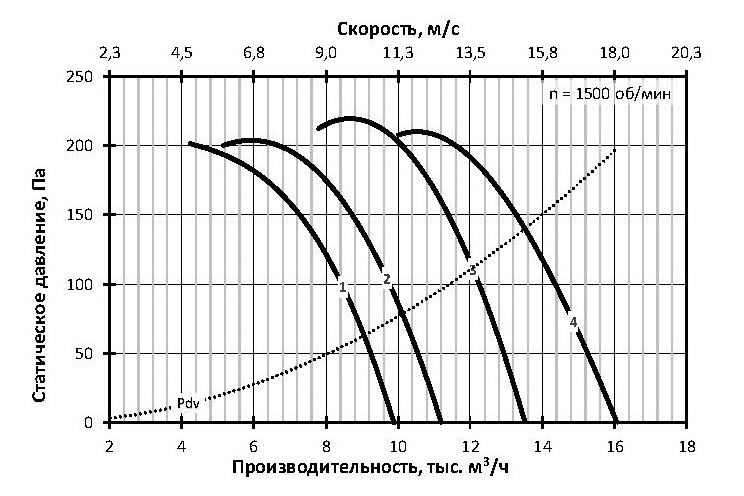

Графики для вентиляторов СТУД-ОН-5,6

СТУД-ОН-5,6 - 1500 Об/мин

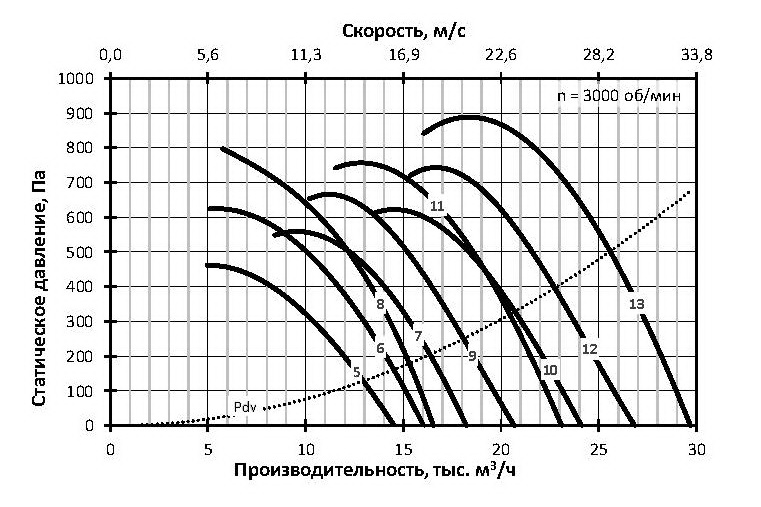

Графики для вентиляторов СТУД-ОН-5,6

СТУД-ОН-5,6 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-5,6-6-4/0,55

71A4

0,55

87

39

2

СТУД-ОН-5,6-6-4/0,75

71B4

0,75

87

40

3

СТУД-ОН-5,6-8-4/1,1

80MA4

1,1

87

44

4

СТУД-ОН-5,6-8-4/1,5

80MB4

1,5

87

46

5

СТУД-ОН-5,6-2-2/1,5

80MA2

1,5

102

43

6

СТУД-ОН-5,6-3-2/2,2

80MB2

2,2

102

45

7

СТУД-ОН-5,6-3-2/3

90L2

3

102

47

8

СТУД-ОН-5,6-4-2/3

90L2

3

102

47

9

СТУД-ОН-5,6-3-2/4

100S2

4

102

52

10

СТУД-ОН-5,6-3-2/5,5

100L2

5,5

102

61

11

СТУД-ОН-5,6-4-2/5,5

100L2

5,5

102

61

12

СТУД-ОН-5,6-4-2/7,5

112M2

7,5

102

81

13

СТУД-ОН-5,6-6-2/11

132M2

11

102

108

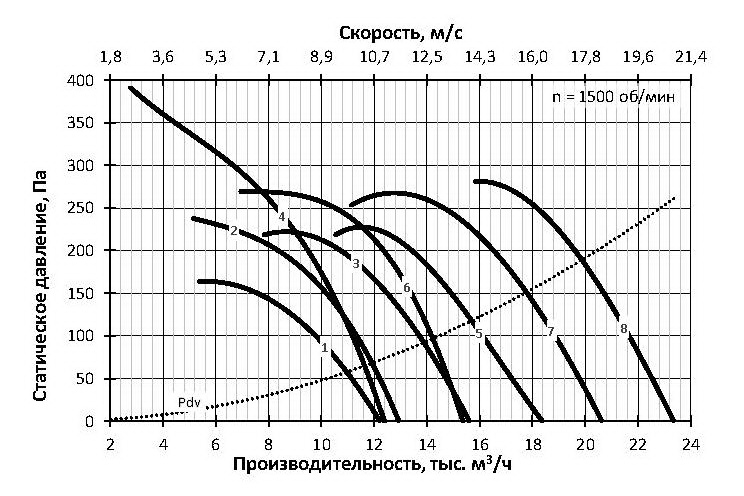

Графики для вентиляторов СТУД-ОН-6,3

СТУД-ОН-6,3 - 1500 Об/мин

Графики для вентиляторов СТУД-ОН-6,3

СТУД-ОН-6,3 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-6,3-3-4/0,55

71A4

0,55

90

49

2

СТУД-ОН-6,3-4-4/0,75

71B4

0,75

90

50

3

СТУД-ОН-6,3-4-4/1,1

80MA4

1,1

90

54

4

СТУД-ОН-6,3-8-4/1,1

80MA4

1,1

90

54

5

СТУД-ОН-6,3-4-4/1,5

80MB4

1,5

90

56

6

СТУД-ОН-6,3-8-4/1,5

80MB4

1,5

90

56

7

СТУД-ОН-6,3-6-4/2,2

90L4

2,2

90

59

8

СТУД-ОН-6,3-8-4/3

100S4

3

90

61

9

СТУД-ОН-6,3-2-2/3

90L2

3

106

57

10

СТУД-ОН-6,3-3-2/4

100S2

4

106

62

11

СТУД-ОН-6,3-3-2/5,5

100L2

5,5

106

71

12

СТУД-ОН-6,3-4-2/5,5

100L2

5,5

106

71

13

СТУД-ОН-6,3-4-2/7,5

112M2

7,5

106

91

14

СТУД-ОН-6,3-6-2/7,5

112M2

7,5

106

91

15

СТУД-ОН-6,3-4-2/11

132M2

11

106

118

16

СТУД-ОН-6,3-8-2/11

132M2

11

106

118

Графики для вентиляторов СТУД-ОН-7,1

СТУД-ОН-7,1 - 1500 Об/мин

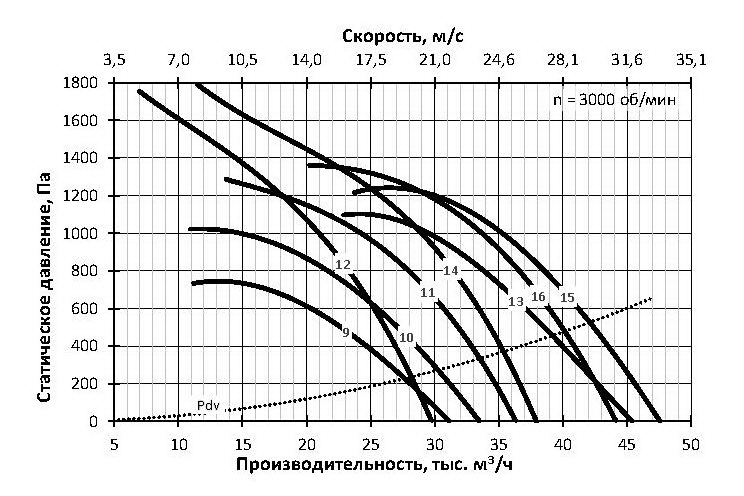

Графики для вентиляторов СТУД-ОН-7,1

СТУД-ОН-7,1 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-7,1-2-4/0,75

71B4

0,75

94

80

2

СТУД-ОН-7,1-3-4/1,1

80MA4

1,1

94

84

3

СТУД-ОН-7,1-4-4/1,1

80MA4

1,1

94

84

4

СТУД-ОН-7,1-3-4/1,5

80MB4

1,5

94

86

5

СТУД-ОН-7,1-4-4/2,2

90L4

2,2

94

89

6

СТУД-ОН-7,1-6-4/3

100S4

3

94

91

7

СТУД-ОН-7,1-8-4/4

100L4

4

94

100

8

СТУД-ОН-7,1-8-4/5,5

112M4

5,5

94

121

9

СТУД-ОН-7,1-2-2/5,5

100L2

5,5

110

101

10

СТУД-ОН-7,1-3-2/7,5

112M2

7,5

109

121

11

СТУД-ОН-7,1-4-2/11

132M2

11

110

148

12

СТУД-ОН-7,1-6-2/11

132M2

11

110

148

13

СТУД-ОН-7,1-3-2/15

160S2

15

110

186

14

СТУД-ОН-7,1-6-2/15

160S2

15

110

186

15

СТУД-ОН-7,1-4-2/18,5

160M2

18,5

110

195

16

СТУД-ОН-7,1-6-2/18,5

160M2

18,5

110

195

Графики для вентиляторов СТУД-ОН-8

СТУД-ОН-8 - 1500 Об/мин

Графики для вентиляторов СТУД-ОН-8

СТУД-ОН-8 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-8-2-4/1,1

80MA4

1,1

98

104

2

СТУД-ОН-8-2-4/1,5

80MB4

1,5

98

106

3

СТУД-ОН-8-3-4/2,2

90L4

2,2

98

109

4

СТУД-ОН-8-4-4/2,2

90L4

2,2

98

109

5

СТУД-ОН-8-6-4/2,2

90L4

2,2

98

109

6

СТУД-ОН-8-4-4/3

100S4

3

98

111

7

СТУД-ОН-8-6-4/3

100S4

3

98

111

8

СТУД-ОН-8-4-4/4

100L4

4

98

120

9

СТУД-ОН-8-4-4/5,5

112M4

5,5

98

141

10

СТУД-ОН-8-6-4/5,5

112M4

5,5

98

141

11

СТУД-ОН-8-6-4/7,5

132S4

7,5

98

165

12

СТУД-ОН-8-8-4/11

132M4

11

98

177

13

СТУД-ОН-8-2-2/11

132M2

11

113

168

14

СТУД-ОН-8-3-2/15

160S2

15

113

206

15

СТУД-ОН-8-3-2/18,5

160M2

18,5

113

215

16

СТУД-ОН-8-4-2/18,5

160M2

18,5

113

215

17

СТУД-ОН-8-3-2/22

180S2

22

114

237

18

СТУД-ОН-8-6-2/22

180S2

22

114

237

19

СТУД-ОН-8-3-2/30

180M2

30

114

260

20

СТУД-ОН-8-6-2/30

180M2

30

114

260

21

СТУД-ОН-8-8-2/30

180M2

30

114

260

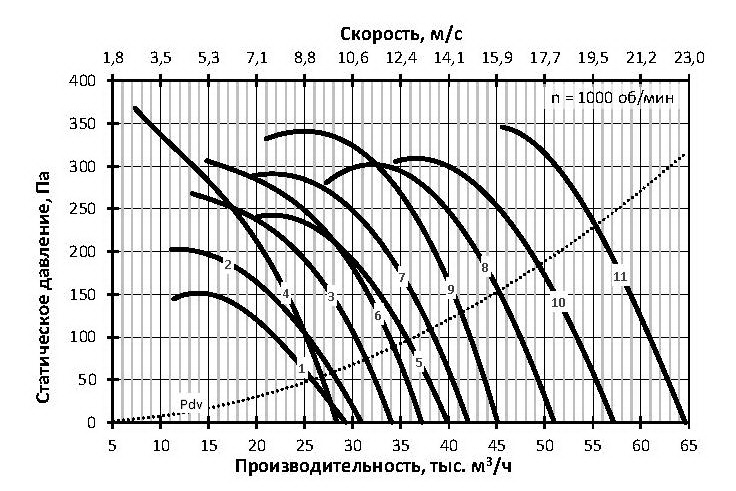

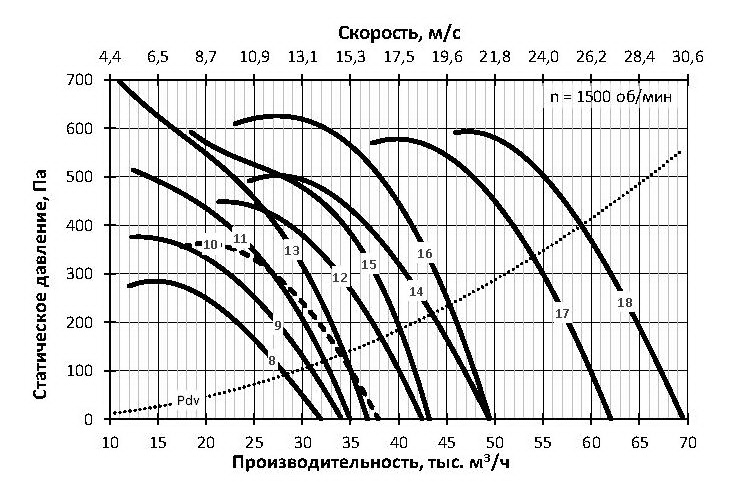

Графики для вентиляторов СТУД-ОН-9

СТУД-ОН-9 - 1000 Об/мин

Графики для вентиляторов СТУД-ОН-9

СТУД-ОН-9 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-9-2-6/0,75

80MA6

0,75

92

116

2

СТУД-ОН-9-3-6/1,1

80MB6

1,1

92

118

3

СТУД-ОН-9-4-6/1,5

90L6

1,5

92

121

4

СТУД-ОН-9-4-6/2,2

100L6

2,2

92

130

5

СТУД-ОН-9-6-6/3

112MA6

3

92

136

6

СТУД-ОН-9-6-6/4

112MB6

4

93

144

7

СТУД-ОН-9-8-6/5,5

132S6

5,5

93

171

8

СТУД-ОН-9-2-4/2,2

90L4

2,2

101

121

9

СТУД-ОН-9-3-4/3

100S4

3

101

123

10

СТУД-ОН-9-3-4/4

100L4

4

102

132

11

СТУД-ОН-9-4-4/4

100L4

4

102

132

12

СТУД-ОН-9-4-4/5,5

112M4

5,5

102

153

13

СТУД-ОН-9-6-4/5,5

112M4

5,5

102

153

14

СТУД-ОН-9-4-4/7,5

132S4

7,5

102

177

15

СТУД-ОН-9-8-4/7,5

132S4

7,5

102

177

16

СТУД-ОН-9-8-4/11

132M4

11

102

189

17

СТУД-ОН-9-8-4/15

160S4

15

102

227

18

СТУД-ОН-9-8-4/18,5

160M4

18,5

102

244

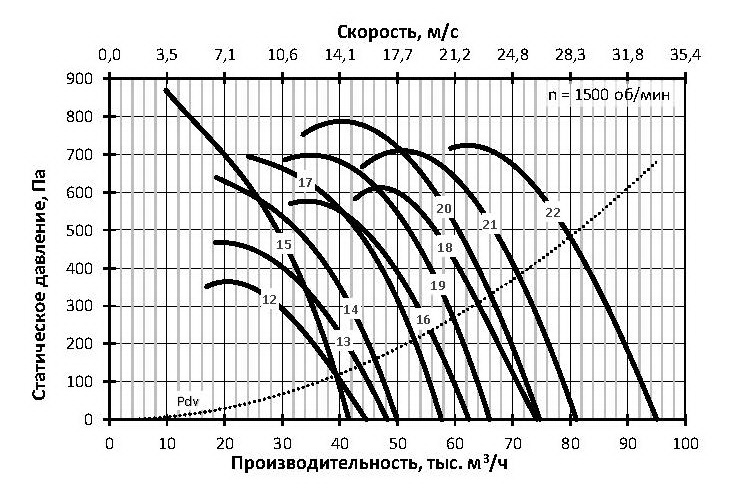

Графики для вентиляторов СТУД-ОН-10

СТУД-ОН-10 - 1000 Об/мин

Графики для вентиляторов СТУД-ОН-10

СТУД-ОН-10 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-10-2-6/1,1

80MB6

1,1

95

138

2

СТУД-ОН-10-3-6/1,5

90L6

1,5

95

141

3

СТУД-ОН-10-4-6/2,2

100L6

2,2

95

150

4

СТУД-ОН-10-6-6/2,2

100L6

2,2

95

150

5

СТУД-ОН-10-4-6/3

112MA6

3

96

156

6

СТУД-ОН-10-6-6/3

112MA6

3

96

156

7

СТУД-ОН-10-6-6/4

112MB6

4

96

164

8

СТУД-ОН-10-6-6/5,5

132S6

5,5

96

191

9

СТУД-ОН-10-8-6/5,5

132S6

5,5

96

191

10

СТУД-ОН-10-8-6/7,5

132M6

7,5

96

204

11

СТУД-ОН-10-8-6/11

160S6

11

96

247

12

СТУД-ОН-10-2-4/4

100L4

4

105

152

13

СТУД-ОН-10-3-4/5,5

112M4

5,5

105

173

14

СТУД-ОН-10-4-4/7,5

132S4

7,5

105

197

15

СТУД-ОН-10-6-4/7,5

132S4

7,5

105

197

16

СТУД-ОН-10-4-4/11

132M4

11

105

209

17

СТУД-ОН-10-6-4/11

132M4

11

105

209

18

СТУД-ОН-10-4-4/15

160S4

15

105

247

19

СТУД-ОН-10-6-4/15

160S4

15

105

247

20

СТУД-ОН-10-6-4/18,5

160M4

18,5

105

264

21

СТУД-ОН-10-6-4/22

180S4

22

105

292

22

СТУД-ОН-10-8-4/30

180M4

30

105

312

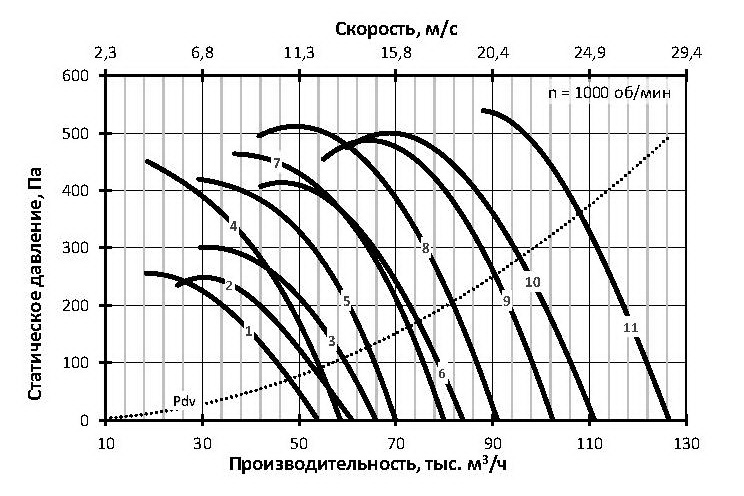

Графики для вентиляторов СТУД-ОН-11,2

СТУД-ОН-11,2 - 1000 Об/мин

Графики для вентиляторов СТУД-ОН-11,2

СТУД-ОН-11,2 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-11,2-2-6/2,2

100L6

2,2

99

209

2

СТУД-ОН-11,2-3-6/3

112MA6

3

99

215

3

СТУД-ОН-11,2-4-6/3

112MA6

3

99

215

4

СТУД-ОН-11,2-4-6/4

112MB6

4

99

223

5

СТУД-ОН-11,2-3-6/5,5

132S6

5,5

99

250

6

СТУД-ОН-11,2-6-6/5,5

132S6

5,5

99

250

7

СТУД-ОН-11,2-4-6/7,5

132M6

7,5

99

263

8

СТУД-ОН-11,2-6-6/7,5

132M6

7,5

99

263

9

СТУД-ОН-11,2-8-6/11

160S6

11

100

306

10

СТУД-ОН-11,2-8-6/15

160M6

15

100

335

11

СТУД-ОН-11,2-8-6/18,5

180M6

18,5

100

361

12

СТУД-ОН-11,2-2-4/7,5

132S4

7,5

108

256

13

СТУД-ОН-11,2-3-4/11

132M4

11

108

268

14

СТУД-ОН-11,2-4-4/11

132M4

11

108

268

15

СТУД-ОН-11,2-4-4/15

160S4

15

108

306

16

СТУД-ОН-11,2-3-4/18,5

160M4

18,5

108

323

17

СТУД-ОН-11,2-4-4/18,5

160M4

18,5

108

323

18

СТУД-ОН-11,2-4-4/22

180S4

22

109

351

19

СТУД-ОН-11,2-6-4/30

180M4

30

109

371

20

СТУД-ОН-11,2-6-4/37

200M4

37

109

426

21

СТУД-ОН-11,2-8-4/37

200M4

37

109

426

22

СТУД-ОН-11,2-6-4/45

200L4

45

109

451

23

СТУД-ОН-11,2-8-4/55

225M4

55

109

516

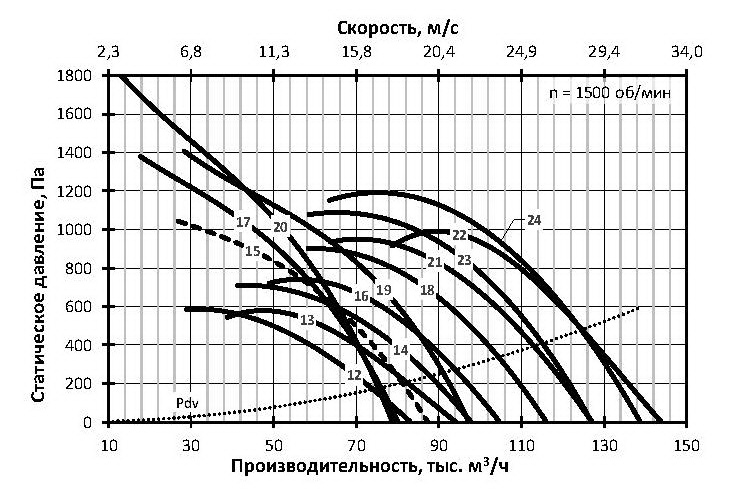

Графики для вентиляторов СТУД-ОН-12,5

СТУД-ОН-12,5 - 1000 Об/мин

Графики для вентиляторов СТУД-ОН-12,5

СТУД-ОН-12,5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-12,5-2-6/3

112MA6

3

102

259

2

СТУД-ОН-12,5-2-6/4

112MB6

4

103

267

3

СТУД-ОН-12,5-3-6/5,5

132S6

5,5

103

294

4

СТУД-ОН-12,5-4-6/5,5

132S6

5,5

103

294

5

СТУД-ОН-12,5-3-6/7,5

132M6

7,5

103

307

6

СТУД-ОН-12,5-4-6/11

160S6

11

103

350

7

СТУД-ОН-12,5-6-6/11

160S6

11

103

350

8

СТУД-ОН-12,5-6-6/15

160M6

15

103

379

9

СТУД-ОН-12,5-6-6/18,5

180M6

18,5

103

405

10

СТУД-ОН-12,5-6-6/22

200M6

22

103

435

11

СТУД-ОН-12,5-8-6/30

200L6

30

103

470

12

СТУД-ОН-12,5-2-4/11

132M4

11

112

312

13

СТУД-ОН-12,5-3-4/15

160S4

15

112

350

14

СТУД-ОН-12,5-3-4/18,5

160M4

18,5

112

367

15

СТУД-ОН-12,5-4-4/18,5

160M4

18,5

112

367

16

СТУД-ОН-12,5-3-4/22

180S4

22

112

395

17

СТУД-ОН-12,5-6-4/22

180S4

22

112

395

18

СТУД-ОН-12,5-4-4/30

180M4

30

112

415

19

СТУД-ОН-12,5-6-4/30

180M4

30

112

415

20

СТУД-ОН-12,5-8-4/30

180M4

30

112

415

21

СТУД-ОН-12,5-4-4/37

200M4

37

112

470

22

СТУД-ОН-12,5-4-4/45

200L4

45

112

495

23

СТУД-ОН-12,5-6-4/45

200L4

45

112

495

24

СТУД-ОН-12,5-6-4/55

225M4

55

112

560

Графики для вентиляторов СТУД-ОН-14

СТУД-ОН-14 - 750 Об/мин

Графики для вентиляторов СТУД-ОН-14

СТУД-ОН-14 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-14-2-8/3

112MB8

3

99

353

2

СТУД-ОН-14-3-8/4

132S8

4

100

383

3

СТУД-ОН-14-4-8/4

132S8

4

100

383

4

СТУД-ОН-14-4-8/5,5

132M8

5,5

100

396

5

СТУД-ОН-14-6-8/5,5

132M8

5,5

100

396

6

СТУД-ОН-14-4-8/7,5

160S8

7,5

100

439

7

СТУД-ОН-14-8-8/7,5

160S8

7,5

100

439

8

СТУД-ОН-14-6-8/11

160M8

11

100

464

9

СТУД-ОН-14-8-8/15

180M8

15

100

494

10

СТУД-ОН-14-6-8/18,5

200M8

18,5

100

539

11

СТУД-ОН-14-8-8/22

200L8

22

100

564

12

СТУД-ОН-14-2-6/5,5

132S6

5,5

106

383

13

СТУД-ОН-14-2-6/7,5

132M6

7,5

106

396

14

СТУД-ОН-14-3-6/11

160S6

11

106

439

15

СТУД-ОН-14-4-6/11

160S6

11

106

439

16

СТУД-ОН-14-3-6/15

160M6

15

106

468

17

СТУД-ОН-14-6-6/15

160M6

15

106

468

18

СТУД-ОН-14-6-6/18,5

180M6

18,5

107

494

19

СТУД-ОН-14-6-6/22

200M6

22

107

524

20

СТУД-ОН-14-6-6/30

200L6

30

107

559

21

СТУД-ОН-14-6-6/37

225M6

37

107

622

22

СТУД-ОН-14-8-6/45

250S6

45

107

754

23

СТУД-ОН-14-8-6/55

250M6

55

107

794

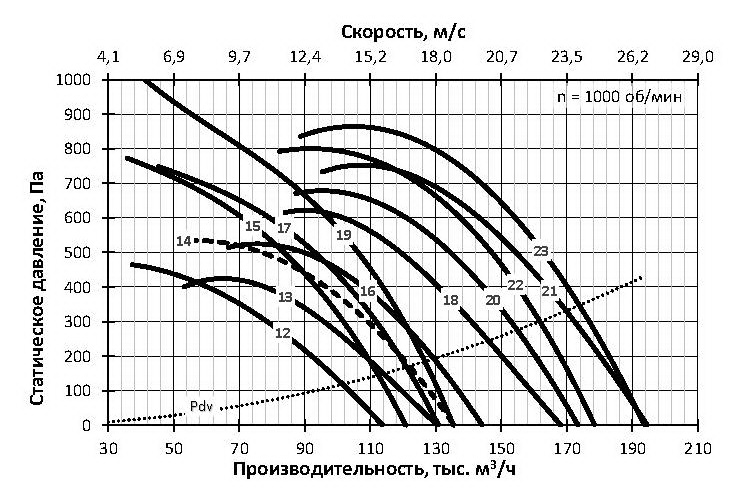

Графики для вентиляторов СТУД-ОН-16

СТУД-ОН-16 - 750 Об/мин

Графики для вентиляторов СТУД-ОН-16

СТУД-ОН-16 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОН-16-3-8/7,5

160S8

7,5

104

515

2

СТУД-ОН-16-4-8/11

160M8

11

104

540

3

СТУД-ОН-16-6-8/11

160M8

11

104

540

4

СТУД-ОН-16-4-8/15

180M8

15

104

570

5

СТУД-ОН-16-6-8/15

180M8

15

104

570

6

СТУД-ОН-16-4-8/18,5

200M8

18,5

104

615

7

СТУД-ОН-16-4-8/22

200L8

22

104

640

8

СТУД-ОН-16-6-8/22

200L8

22

104

640

9

СТУД-ОН-16-6-8/30

225M8

30

104

695

10

СТУД-ОН-16-6-8/37

250S8

37

104

790

11

СТУД-ОН-16-8-8/45

250M8

45

104

800

12

СТУД-ОН-16-2-6/11

160S6

11

110

515

13

СТУД-ОН-16-2-6/15

160M6

15

110

544

14

СТУД-ОН-16-3-6/18,5

180M6

18,5

111

570

15

СТУД-ОН-16-4-6/18,5

180M6

18,5

111

570

16

СТУД-ОН-16-3-6/22

200M6

22

111

600

17

СТУД-ОН-16-4-6/22

200M6

22

111

600

18

СТУД-ОН-16-3-6/30

200L6

30

111

635

19

СТУД-ОН-16-6-6/30

200L6

30

111

635

20

СТУД-ОН-16-4-6/37

225M6

37

111

698

21

СТУД-ОН-16-4-6/45

250S6

45

111

830

22

СТУД-ОН-16-6-6/45

250S6

45

111

830

23

СТУД-ОН-16-6-6/55

250M6

55

111

870

Сопутствующие товары

Комплект монтажных опор МОВ-ОВ

Требуются для монтажа осевых и радиальных вентиляторов с цилиндрическим корпусом

Диффузор

Устанавливается на выходе из вентилятора для перехода с сечения вентилятора на большее сечение воздуховодав

Гибкие вставки

Подсоединяются к фланцам вентиляторов на сторонах всасывания и нагнетания.

Клапан вертикального выброса

Устанавливается на стороне нагнетания радиальных вентиляторов при выпуске потока вверх (Л0°, Пр0°)
