Описание

Осевые вентиляторы с низким и средним коэффициентом давления- ПОСТ-ОН

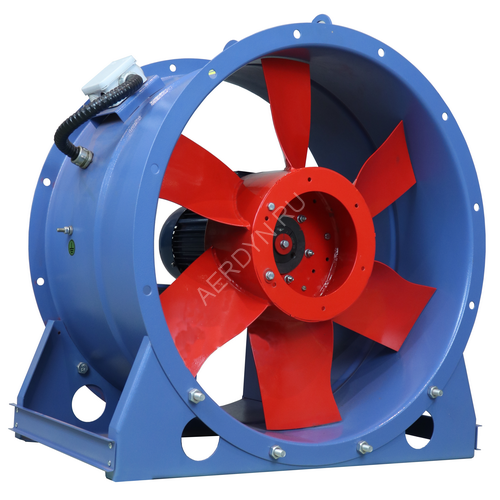

ПОСТ-ОН – приточный осевой вентилятор для систем ПДВ

Вентилятор оснащается осевым рабочим колесом с листовыми лопатками и цилиндрическим корпусом.

Рабочее колесо устанавливается непосредственно на вал электродвигателя, размещенного в корпусе на кронштейнах.

Вентилятор изготавливается из углеродистых сталей с полимерным покрытием.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц. Кабель от электродвигателя выведен в клеммную коробку на корпусе вентилятора.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Применение

Осевой вентилятор ПОСТ-ОН применяется для систем приточной противодымной вентиляции жилых, общественных, производственных зданий и сооружений. Он применяется для подачи воздуха с целью создания подпора в шахты лифтов, тамбур-шлюзы, незадымляемые лестничные клетки и т.п., а также с целью компенсации в коридоры, нижние части атриумов, пассажей и другие помещения, оборудованные вытяжной противодымной вентиляцией.

Типоразмерный ряд

Изготавливается в 15 типоразмерах с номинальными диаметрами рабочего колеса от 3,15 дм до 16 дм.

Имеющаяся густая сетка аэродинамических характеристик для всех вариантов рабочих колес позволяет точно выбрать осевой вентилятор с заданными параметрами без завышения потребляемой мощности и корректировки характеристики вентиляционной сети в процессе выбора вентилятора. Повышенные значения коэффициента полезного действия вентилятора определяют снижение потребляемой электрической мощности электродвигателем вентилятора, что уменьшает затраты заказчика на подключение объекта к электрической сети.

Осевой вентилятор ПОСТ-ОН имеет рабочее колесо, изготовленное из втулки и листовых лопаток со специальным изгибом профиля, с улучшенным профилем скоростей воздуха на выходе из рабочего колеса, повышенным статическим давлением, с высоким к.п.д.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv приведено по полному сечению проточной части вентилятора с диаметром D.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень звуковой мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе равен Lw. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 10 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности (в дБ)
на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы –i, Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности Lwi

2

-15

-13

-10

-7

-7

-4

-8

-13

4

-13

-9

-7

-6

-3

-7

-12

-18

6

-10

-6

-7

-2

-4

-9

-15

-21

8

-7

-5

-4

-1

-5

-10

-16

-22

Указания по электромонтажу

Электродвигатели, установленные в вентиляторах, по умолчанию подготовлены для работы в трёхфазной сети с питающим напряжением 380 В. Для работы в сети с питающим напряжением 380 В перемычки в распределительной коробке электродвигателя устанавливаются, как показано на схемах ниже.

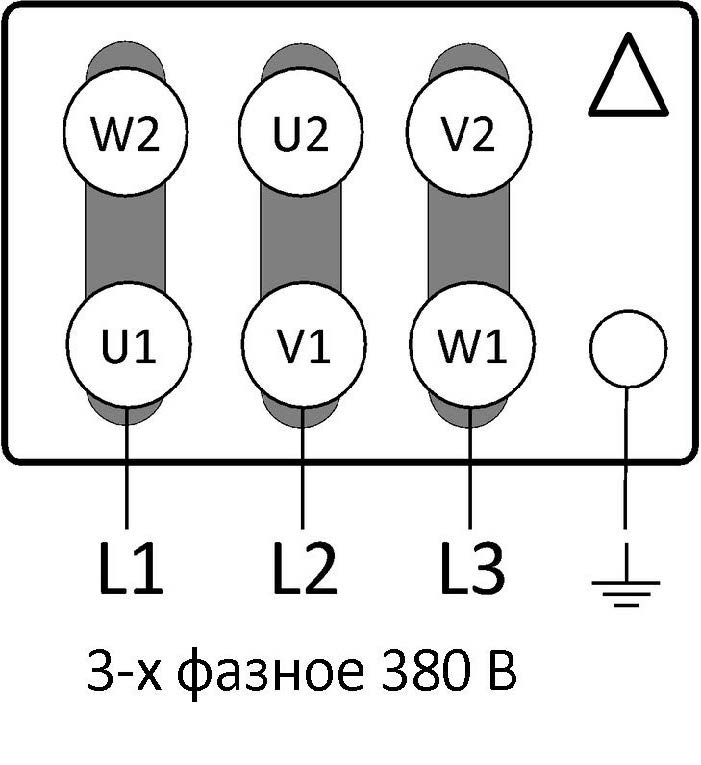

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

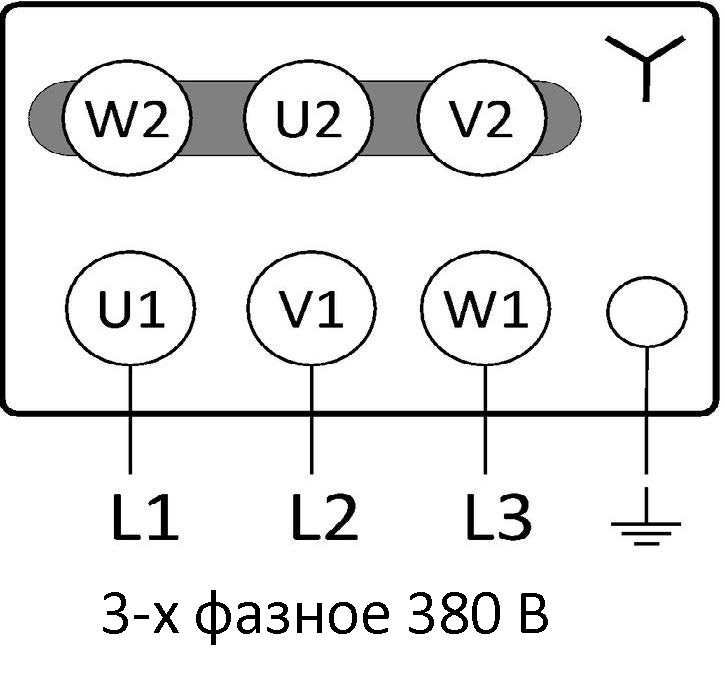

схема-380в
схема-380в

Дополнение

При установке без воздуховода на входе вентилятор необходимо комплектовать входным коллектором, чтобы избежать ухудшения аэродинамической характеристики.

При наружной установке без элементов сети на входе или выходе вентилятор необходимо комплектовать козырьком для защиты от осадков.

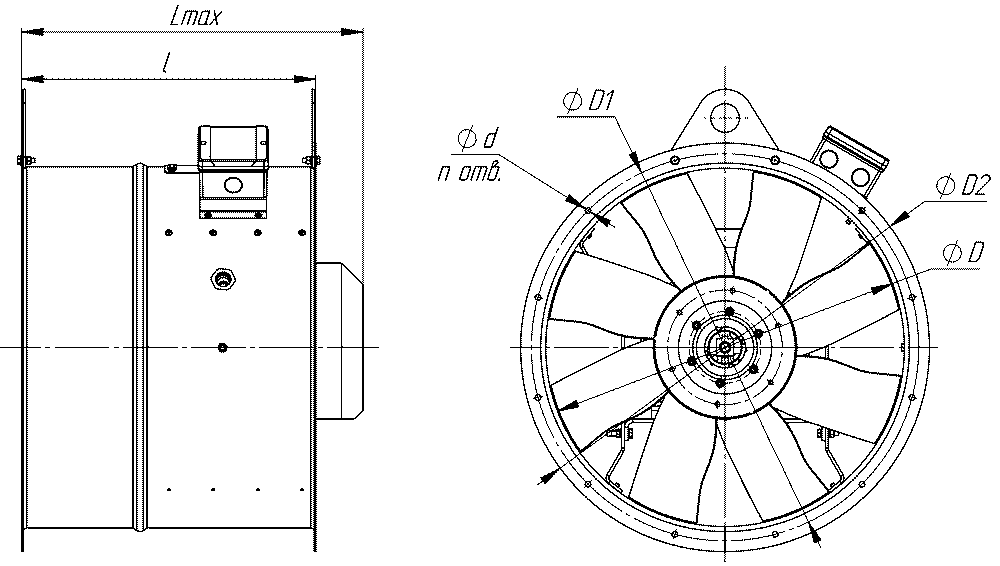

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Шт.

D

D1

D2

l

L

d

n

3,15

315

355

385

230

310

7

8

3,55

355

395

425

260

356

8

8

4

400

440

470

300

381

8

8

4,5

450

490

520

320

473

8

8

5

500

540

570

410

500

8

12

5,6

560

600

630

410

528

8

12

6,3

630

670

700

470

618

8

12

7,1

710

760

790

550

714

8

16

8

800

850

880

550

860

10

16

9

900

950

990

630

880

10

16

10

1000

1050

1090

700

976

12

16

11,2

1120

1180

1210

775

1070

12

20

12,5

1250

1310

1340

910

1370

12

20

14

1400

1460

1490

1000

1480

14

20

16

1600

1660

1690

1030

1550

14

24

Размер l и L указаны максимальные для приведённых типоразмеров

Пример

Последовательность индексов обозначения осевого вентилятора ПОСТ-ОН
Обозначение Примеры обозначений
ТИП/А1-А2-А3-А4/А5(а){-А6}-А7-А8{-А9} ПОСТ-ОН/К-7,1-43-4/3-В-У1
Пояснение: Индексы в фигурных скобках присутствуют только у определённых вентиляторов или при наличии соответствующего исполнения, остальные индексы присутствуют всегда.

Обозначение

Последовательность индексов обозначения осевого  вентилятора ПОСТ-ОН

Климатическое исполнение с категорией размещения

Индекс Описание
У1 с умеренным климатом для эксплуатации на открытом воздухе
У2 с умеренным климатом для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха -40 ÷ 40°С
У3 с умеренным климатом для эксплуатации в закрытых помещениях без искусственного регулирования климатических условий
УХЛ1 для эксплуатации на открытом воздухе с умеренным (средняя из ежегодных абсолютных максимумов температура воздуха -40 ÷ 40°С) и холодным (средняя из ежегодных абсолютных максимумов температура воздуха ≤- 45°С) климатом для эксплуатации на открытом воздухе. Нижнее рабочее значение температуры -60 °С.
УХЛ2 для эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе в умеренном климате (средняя из ежегодных абсолютных максимумов температура воздуха -40 ÷ 40°С) и холодном (средняя из ежегодных абсолютных максимумов температура воздуха ≤- 45°С) . Нижнее рабочее значение температуры -60 °С.
Т1 Как с сухим тропическим, так и влажным тропическим климатом для эксплуатации на открытом воздухе
У5 с умеренным климатом для эксплуатации в помещениях (объемах) с повышенной влажностью

Исполнение по условиям применения

Индекс Описание
Н Стандартное применение
K1 Коррозионностойкий из нержавеющей стали
K3 Коррозионностойкий из алюминия
В Взрывозащищенный вентилятор (по умолчанию - для категории и группы IIB Т4)
ВСК1
Взрывозащищенный вентилятор (по умолчанию - для категории и группы IIC Т4) из кислотостойкой стали
ВК1
Вентилятор СПДВ с пределом огнестойкости 400 °С / 2 ч, взрывозащищенный, коррозионностойкий из нержавеющей стали.
И
Наличие теплоизолирующего кожуха. В конце индекса после вышеперечисленных вариантов (пример: НИ, ТИ)
и т.д.
Графики для вентиляторов ПОСТ-ОН-3,15

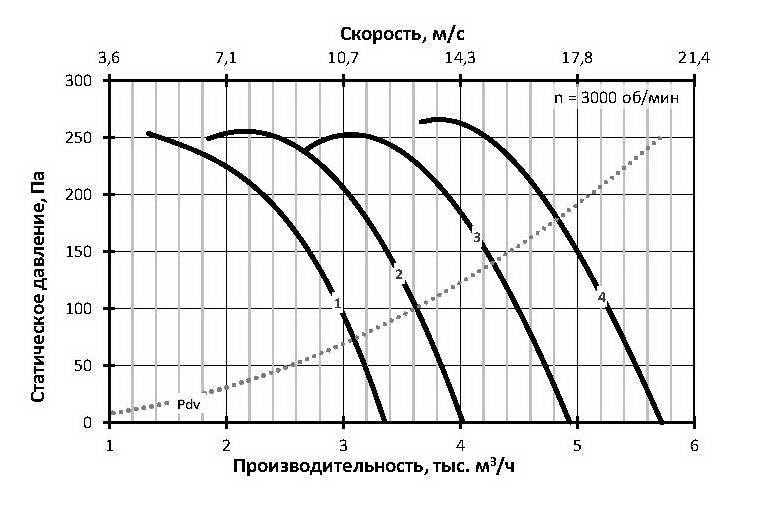

ПОСТ-ОН-3,15 - 3000 Об/мин


Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-3,15-6-2/0,25

56B2

0,25

84

14

2

ПОСТ-ОН-3,15-6-2/0,37

63A2

0,37

84

15

3

ПОСТ-ОН-3,15-6-2/0,55

63B2

0,55

84

16

4

ПОСТ-ОН-3,15-8-2/0,75

71A2

0,75

84

19

Графики для вентиляторов СТУД-РСН-2,8

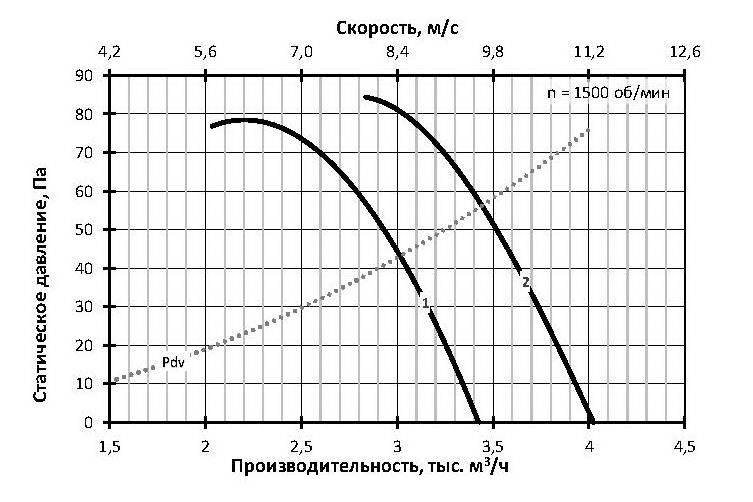

ПОСТ-ОН-3,55 - 1500 Об/мин

Графики для вентиляторов СТУД-РСН-2,8

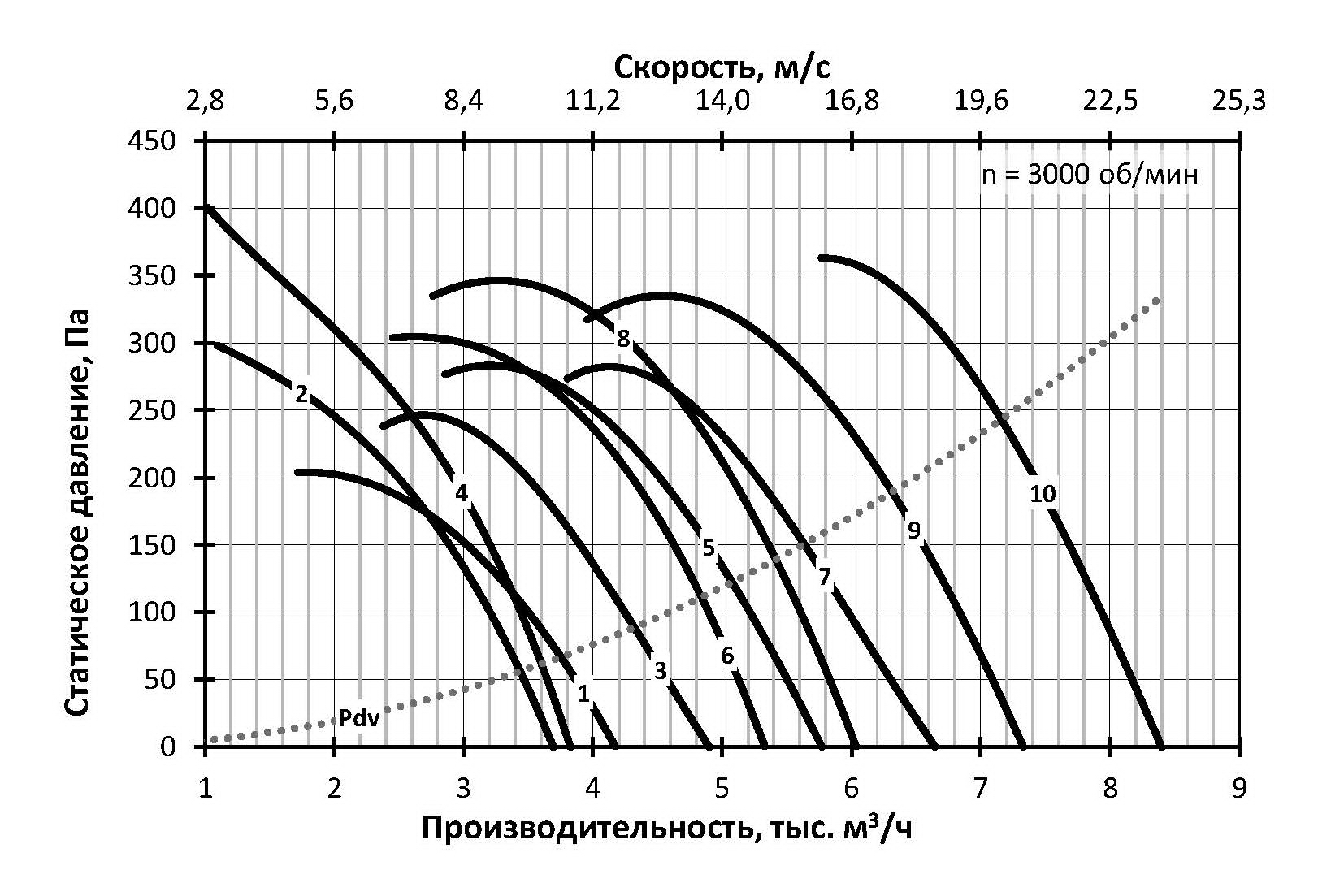

ПОСТ-ОН-3,55 - 3000 Об/мин


ПОСТ-ОН-3,55, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-3,55-3-2/0,25

56B2

0,25

87

16

2

ПОСТ-ОН-3,55-4-2/0,25

56B2

0,25

87

16

3

ПОСТ-ОН-3,55-3-2/0,37

63A2

0,37

87

17

4

ПОСТ-ОН-3,55-6-2/0,37

63A2

0,37

87

17

5

ПОСТ-ОН-3,55-4-2/0,55

63B2

0,55

87

18

6

ПОСТ-ОН-3,55-6-2/0,55

63B2

0,55

87

18

7

ПОСТ-ОН-3,55-4-2/0,75

71A2

0,75

88

21

8

ПОСТ-ОН-3,55-6-2/0,75

71A2

0,75

88

21

9

ПОСТ-ОН-3,55-6-2/1,1

71B2

1,1

88

23

10

ПОСТ-ОН-3,55-8-2/1,5

80MA2

1,5

88

25

ПОСТ-ОН-3,55, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-3,55-8-4/0,12

56A4

0,12

74

16

2

ПОСТ-ОН-3,55-8-4/0,18

56B4

0,18

74

16

Графики для вентиляторов ПОСТ-ОН-4

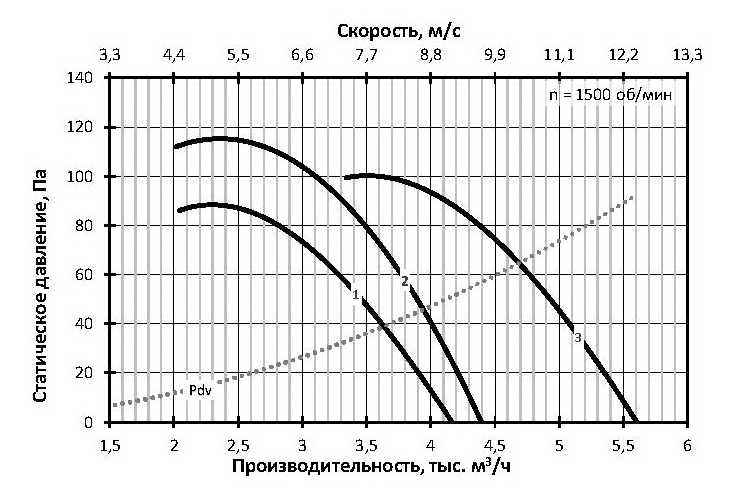

ПОСТ-ОН-4 - 1500 Об/мин

Графики для вентиляторов ПОСТ-ОН-4

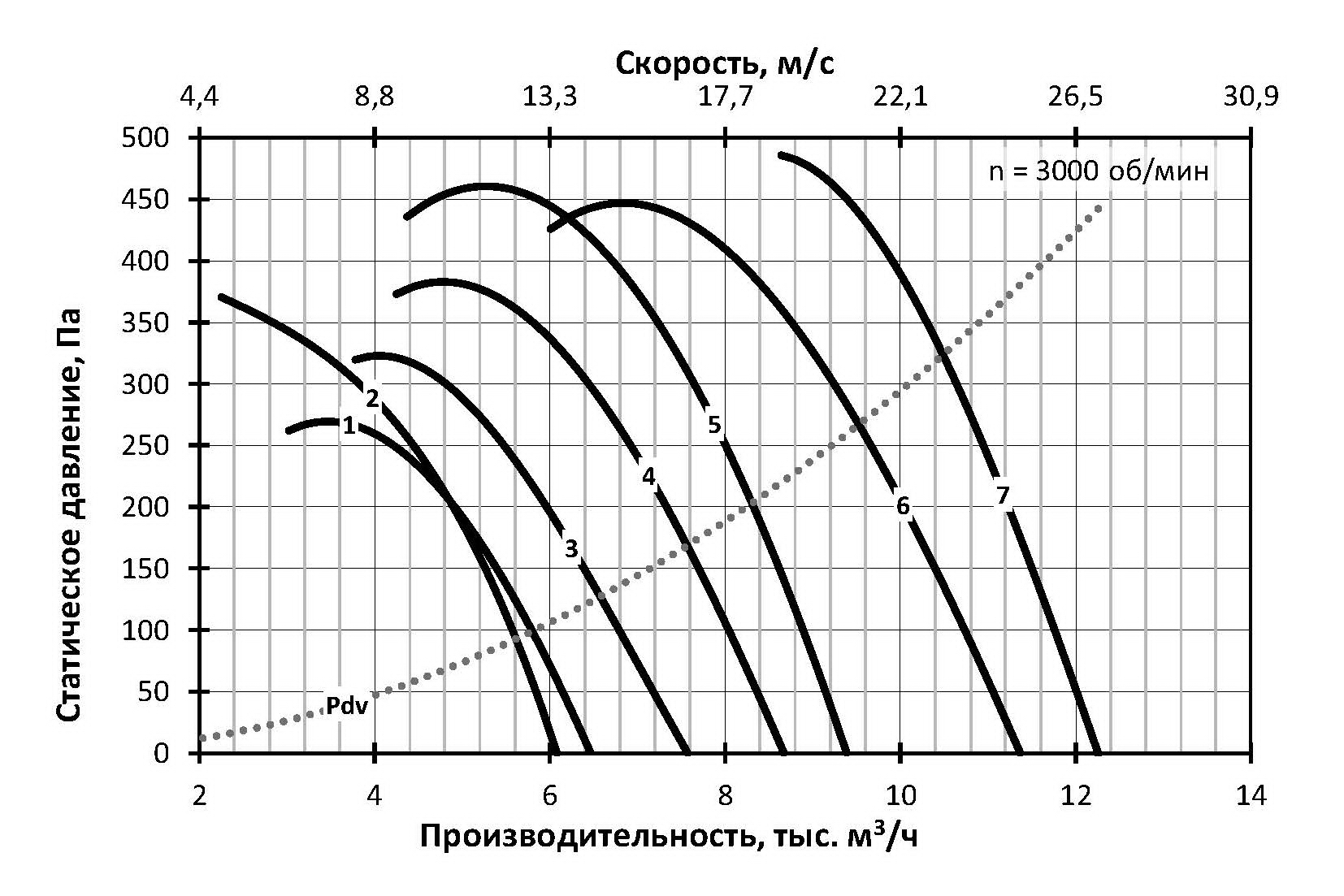

ПОСТ-ОН-4 - 3000 Об/мин


ПОСТ-ОН-4, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-4-3-2/0,55

63B2

0,55

91

21

2

ПОСТ-ОН-4-4-2/0,55

63B2

0,55

91

21

3

ПОСТ-ОН-4-3-2/0,75

71A2

0,75

91

24

4

ПОСТ-ОН-4-4-2/1,1

71B2

1,1

91

26

5

ПОСТ-ОН-4-6-2/1,5

80MA2

1,5

92

28

6

ПОСТ-ОН-4-6-2/2,2

80MB2

2,2

92

30

7

ПОСТ-ОН-4-8-2/3

90L2

3

92

32

ПОСТ-ОН-4, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-4-4-4/0,12

56A4

0,12

75

19

2

ПОСТ-ОН-4-8-4/0,18

56B4

0,18

75

19

3

ПОСТ-ОН-4-8-4/0,25

63A4

0,25

76

20

Графики для вентиляторов ПОСТ-ОН-4,5

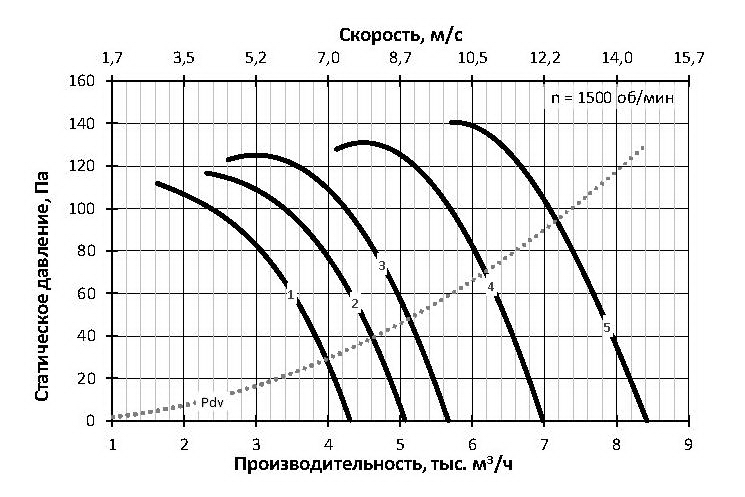

ПОСТ-ОН-4,5 - 1500 Об/мин

Графики для вентиляторов ПОСТ-ОН-4,5

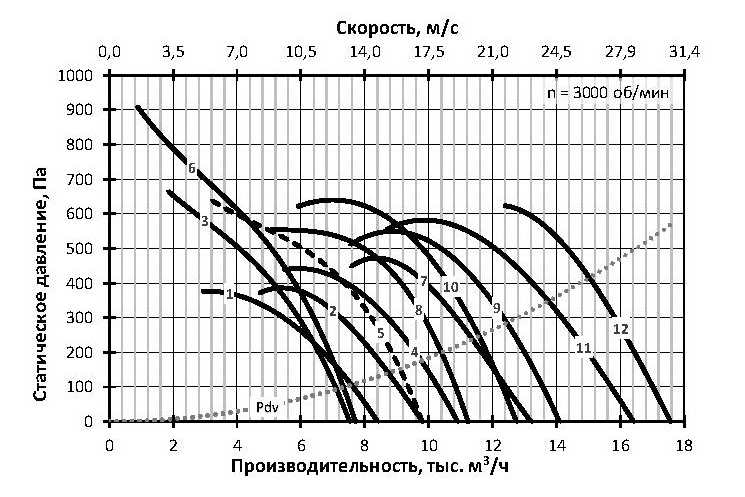

ПОСТ-ОН-4,5 - 3000 Об/мин


ПОСТ-ОН-4,5, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-4,5-3-2/0,75

71A2

0,75

95

29

2

ПОСТ-ОН-4,5-3-2/1,1

71B2

1,1

95

31

3

ПОСТ-ОН-4,5-6-2/1,1

71B2

1,1

95

31

4

ПОСТ-ОН-4,5-4-2/1,5

80MA2

1,5

95

33

5

ПОСТ-ОН-4,5-6-2/1,5

80MA2

1,5

95

33

6

ПОСТ-ОН-4,5-8-2/1,5

80MA2

1,5

95

33

7

ПОСТ-ОН-4,5-4-2/2,2

80MB2

2,2

95

35

8

ПОСТ-ОН-4,5-8-2/2,2

80MB2

2,2

95

35

9

ПОСТ-ОН-4,5-6-2/3

90L2

3

95

37

10

ПОСТ-ОН-4,5-8-2/3

90L2

3

95

37

11

ПОСТ-ОН-4,5-6-2/4

100S2

4

96

42

12

ПОСТ-ОН-4,5-8-2/5,5

100L2

5,5

96

51

ПОСТ-ОН-4,5, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-4,5-4-4/0,12

56A4

0,12

79

24

2

ПОСТ-ОН-4,5-6-4/0,18

56B4

0,18

79

24

3

ПОСТ-ОН-4,5-6-4/0,25

63A4

0,25

79

25

4

ПОСТ-ОН-4,5-8-4/0,37

63B4

0,37

79

25

5

ПОСТ-ОН-4,5-8-4/0,55

71A4

0,55

80

29

Графики для вентиляторов ПОСТ-ОН-5

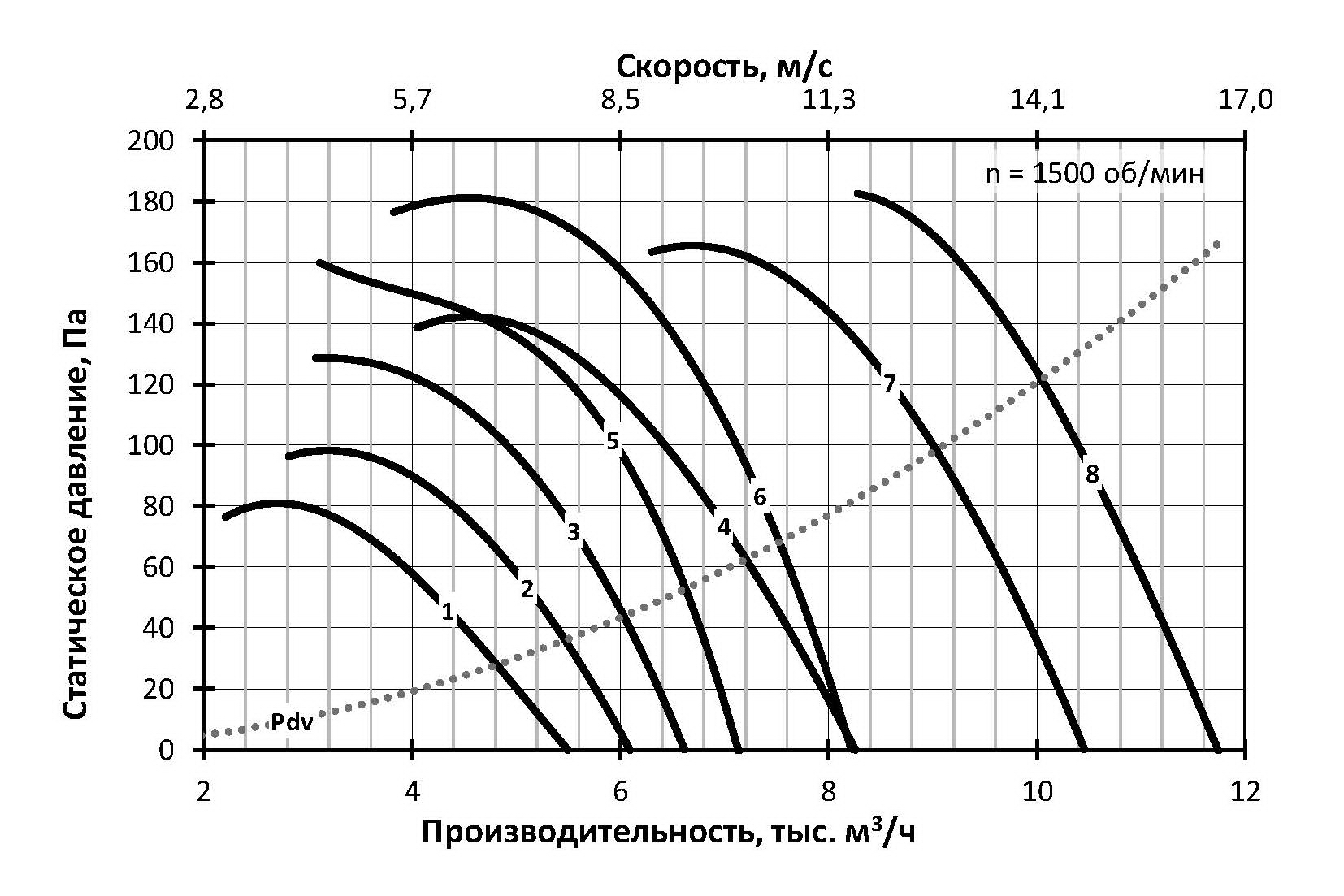

ПОСТ-ОН-5 - 1500 Об/мин

Графики для вентиляторов ПОСТ-ОН-5

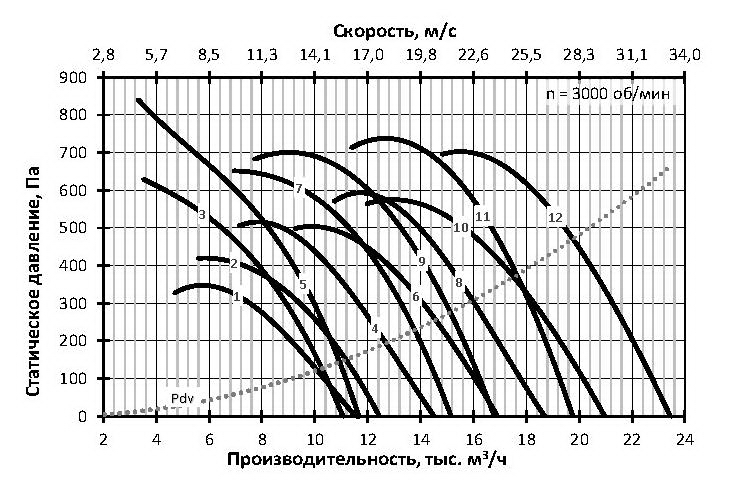

ПОСТ-ОН-5 - 3000 Об/мин


ПОСТ-ОН-5, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-5-2-2/1,1

71B2

1,1

98

33

2

ПОСТ-ОН-5-3-2/1,5

80MA2

1,5

98

35

3

ПОСТ-ОН-5-4-2/1,5

80MA2

1,5

98

35

4

ПОСТ-ОН-5-3-2/2,2

80MB2

2,2

98

37

5

ПОСТ-ОН-5-6-2/2,2

80MB2

2,2

98

37

6

ПОСТ-ОН-5-3-2/3

90L2

3

99

39

7

ПОСТ-ОН-5-6-2/3

90L2

3

99

39

8

ПОСТ-ОН-5-4-2/4

100S2

4

99

44

9

ПОСТ-ОН-5-6-2/4

100S2

4

99

44

10

ПОСТ-ОН-5-4-2/5,5

100L2

5,5

99

53

11

ПОСТ-ОН-5-8-2/5,5

100L2

5,5

99

53

12

ПОСТ-ОН-5-8-2/7,5

112M2

7,5

99

73

ПОСТ-ОН-5, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-5-2-4/0,12

56A4

0,12

82

26

2

ПОСТ-ОН-5-3-4/0,18

56B4

0,18

82

26

3

ПОСТ-ОН-5-4-4/0,25

63A4

0,25

83

27

4

ПОСТ-ОН-5-4-4/0,37

63B4

0,37

83

27

5

ПОСТ-ОН-5-8-4/0,37

63B4

0,37

83

27

6

ПОСТ-ОН-5-8-4/0,55

71A4

0,55

83

31

7

ПОСТ-ОН-5-8-4/0,75

71B4

0,75

83

32

8

ПОСТ-ОН-5-8-4/1,1

80MA4

1,1

83

36

Графики для вентиляторов ПОСТ-ОН-5,6

ПОСТ-ОН-5,6 - 1500 Об/мин

Графики для вентиляторов ПОСТ-ОН-5,6

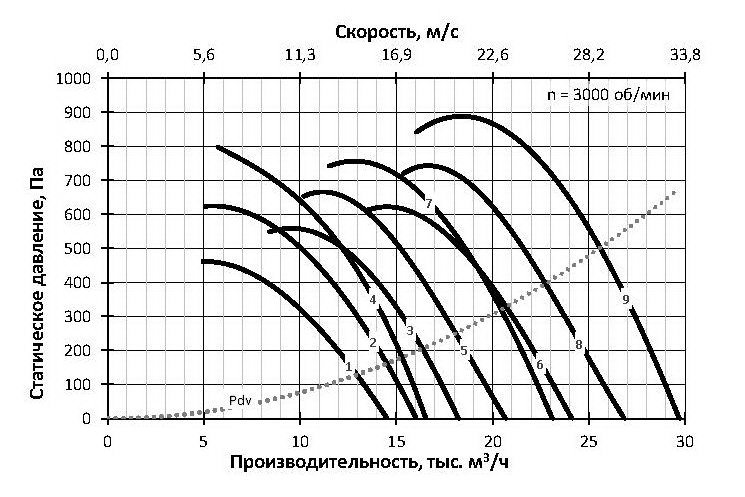

ПОСТ-ОН-5,6 - 3000 Об/мин


ПОСТ-ОН-5,6, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-5,6-2-2/1,5

80MA2

1,5

102

43

2

ПОСТ-ОН-5,6-3-2/2,2

80MB2

2,2

102

45

3

ПОСТ-ОН-5,6-3-2/3

90L2

3

102

47

4

ПОСТ-ОН-5,6-4-2/3

90L2

3

102

47

5

ПОСТ-ОН-5,6-3-2/4

100S2

4

102

52

6

ПОСТ-ОН-5,6-3-2/5,5

100L2

5,5

102

61

7

ПОСТ-ОН-5,6-4-2/5,5

100L2

5,5

102

61

8

ПОСТ-ОН-5,6-4-2/7,5

112M2

7,5

102

81

9

ПОСТ-ОН-5,6-6-2/11

132M2

11

102

108

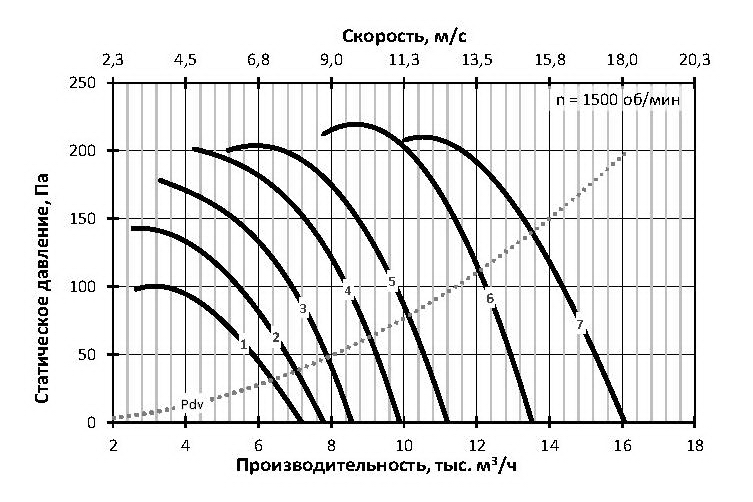

ПОСТ-ОН-5,6, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-5,6-2-4/0,18

56B4

0,18

86

34

2

ПОСТ-ОН-5,6-3-4/0,25

63A4

0,25

86

35

3

ПОСТ-ОН-5,6-4-4/0,37

63B4

0,37

86

35

4

ПОСТ-ОН-5,6-6-4/0,55

71A4

0,55

87

39

5

ПОСТ-ОН-5,6-6-4/0,75

71B4

0,75

87

40

6

ПОСТ-ОН-5,6-8-4/1,1

80MA4

1,1

87

44

7

ПОСТ-ОН-5,6-8-4/1,5

80MB4

1,5

87

46

Графики для вентиляторов ПОСТ-ОН-6,3

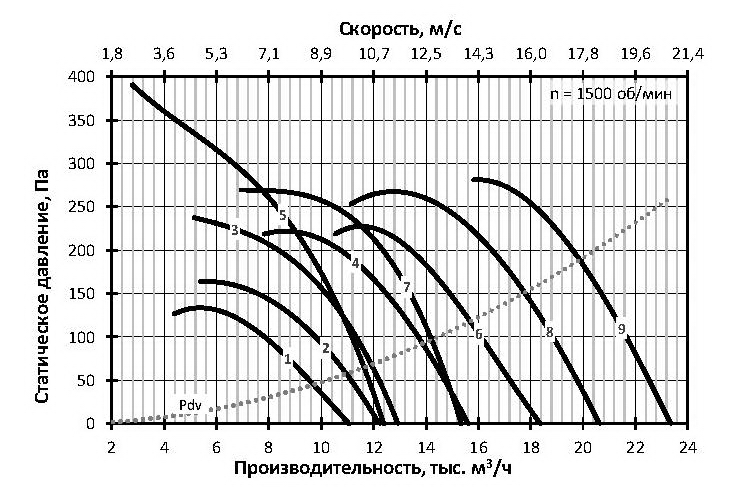

ПОСТ-ОН-6,3 - 1500 Об/мин

Графики для вентиляторов ПОСТ-ОН-6,3

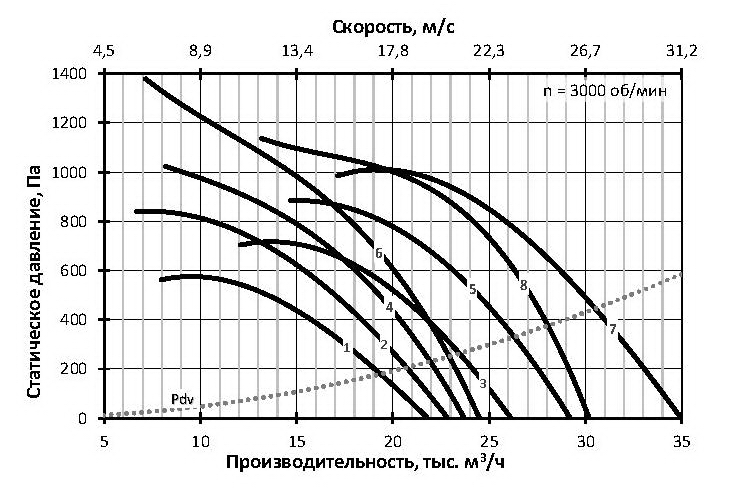

ПОСТ-ОН-6,3 - 3000 Об/мин


ПОСТ-ОН-6,3, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-6,3-2-2/3

90L2

3

106

57

2

ПОСТ-ОН-6,3-3-2/4

112M2

4

106

62

3

ПОСТ-ОН-6,3-3-2/5,5

100L2

5,5

106

71

4

ПОСТ-ОН-6,3-4-2/5,5

100L2

5,5

106

71

5

ПОСТ-ОН-6,3-4-2/7,5

112M2

7,5

106

91

6

ПОСТ-ОН-6,3-6-2/7,5

112M2

7,5

106

91

7

ПОСТ-ОН-6,3-4-2/11

132M2

11

106

118

8

ПОСТ-ОН-6,3-8-2/11

132M2

11

106

118

ПОСТ-ОН-6,3, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-6,3-2-4/0,37

63B4

0,37

90

45

2

ПОСТ-ОН-6,3-3-4/0,55

71A4

0,55

90

49

3

ПОСТ-ОН-6,3-4-4/0,75

71B4

0,75

90

50

4

ПОСТ-ОН-6,3-4-4/1,1

80MA4

1,1

90

54

5

ПОСТ-ОН-6,3-8-4/1,1

80MA4

1,1

90

54

6

ПОСТ-ОН-6,3-4-4/1,5

80MB4

1,5

90

56

7

ПОСТ-ОН-6,3-8-4/1,5

80MB4

1,5

90

56

8

ПОСТ-ОН-6,3-6-4/2,2

90L4

2,2

90

59

9

ПОСТ-ОН-6,3-8-4/3

100S4

3

90

61

Графики для вентиляторов ПОСТ-ОН-7,1

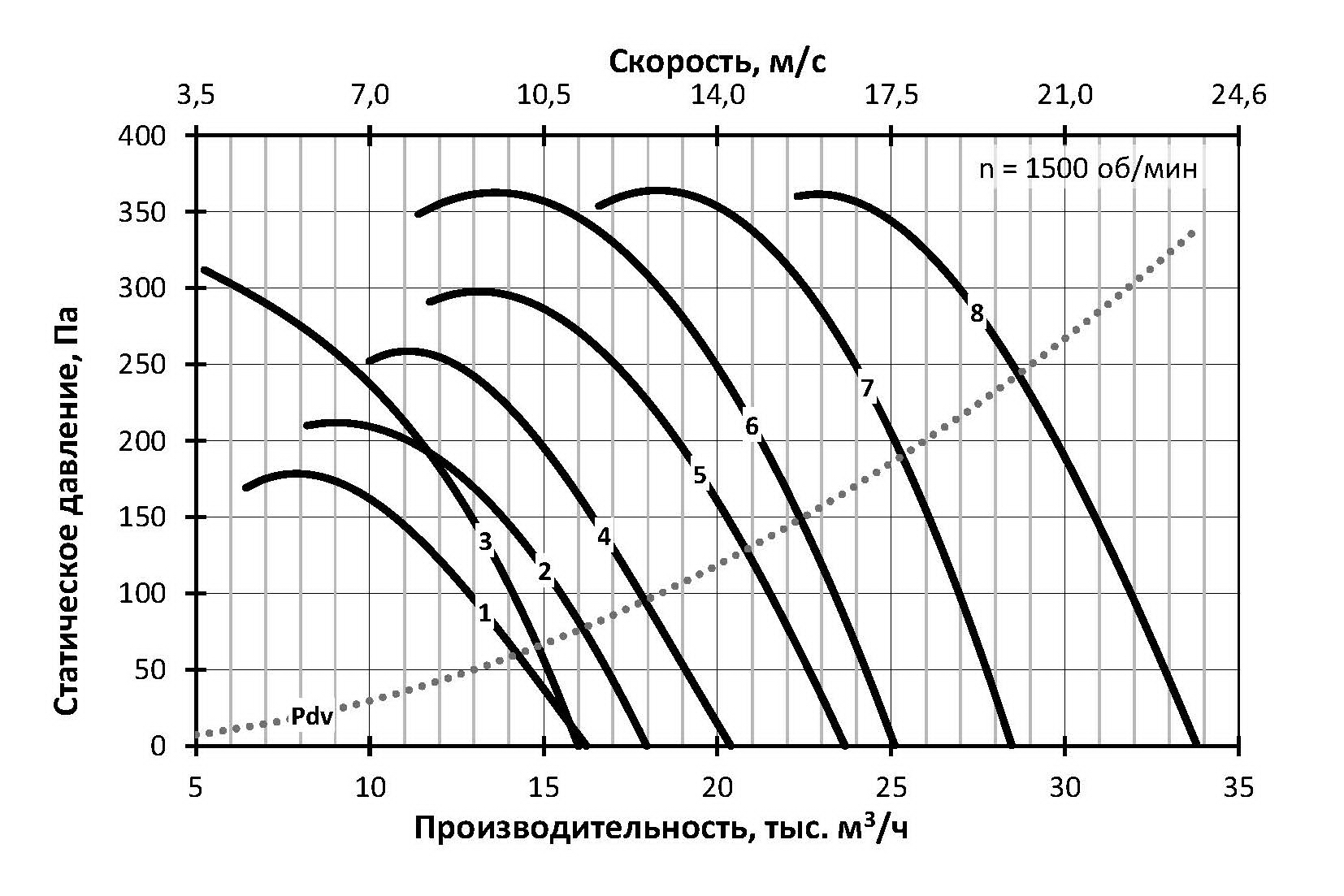

ПОСТ-ОН-7,1 - 1500 Об/мин

Графики для вентиляторов ПОСТ-ОН-7,1

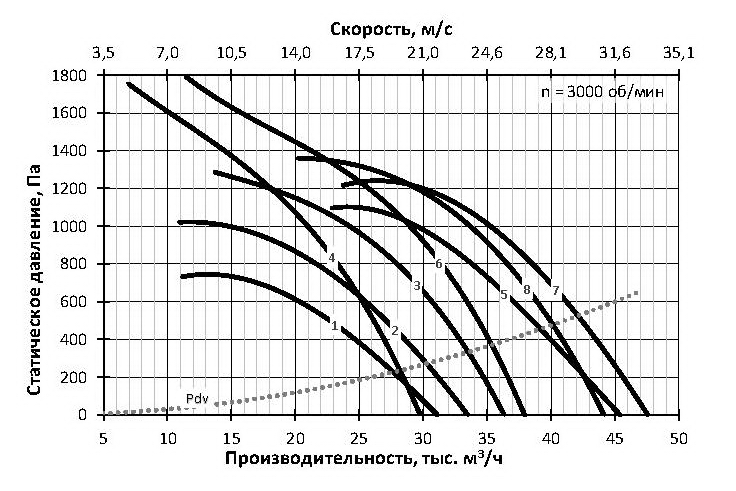

ПОСТ-ОН-7,1 - 3000 Об/мин


ПОСТ-ОН-7,1, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-7,1-2-2/5,5

100L2

5,5

110

101

2

ПОСТ-ОН-7,1-3-2/7,5

112M2

7,5

109

121

3

ПОСТ-ОН-7,1-4-2/11

132M2

11

110

148

4

ПОСТ-ОН-7,1-6-2/11

132M2

11

110

148

5

ПОСТ-ОН-7,1-3-2/15

160S2

15

110

186

6

ПОСТ-ОН-7,1-6-2/15

160S2

15

110

186

7

ПОСТ-ОН-7,1-4-2/18,5

160M2

18,5

110

195

8

ПОСТ-ОН-7,1-6-2/18,5

160M2

18,5

110

195

ПОСТ-ОН-7,1, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-7,1-2-4/0,75

71B4

0,75

94

80

2

ПОСТ-ОН-7,1-3-4/1,1

80MA4

1,1

94

84

3

ПОСТ-ОН-7,1-4-4/1,1

80MA4

1,1

94

84

4

ПОСТ-ОН-7,1-3-4/1,5

80MB4

1,5

94

86

5

ПОСТ-ОН-7,1-4-4/2,2

90L4

2,2

94

89

6

ПОСТ-ОН-7,1-6-4/3

100S4

3

94

91

7

ПОСТ-ОН-7,1-8-4/4

100L4

4

94

100

8

ПОСТ-ОН-7,1-8-4/5,5

112M4

5,5

94

121

Графики для вентиляторов ПОСТ-ОН-8

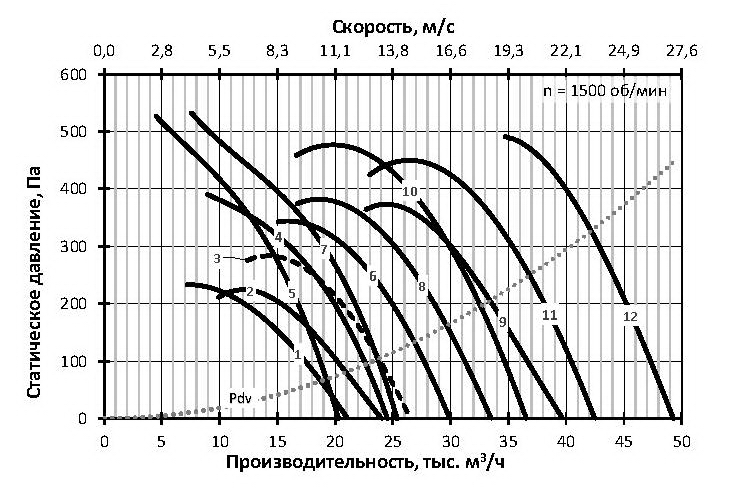

ПОСТ-ОН-8 - 1500 Об/мин

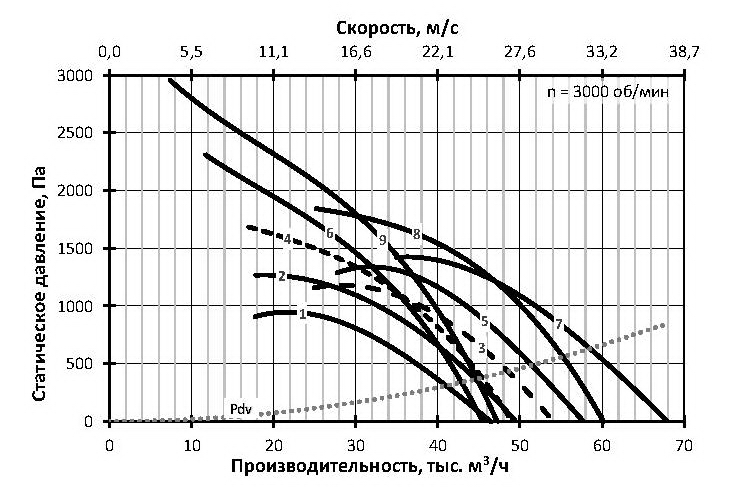

Графики для вентиляторов ПОСТ-ОН-8

ПОСТ-ОН-8 - 3000 Об/мин


ПОСТ-ОН-8, 3000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-8-2-2/11

132M2

11

113

168

2

ПОСТ-ОН-8-3-2/15

160S2

15

113

206

3

ПОСТ-ОН-8-3-2/18,5

160M2

18,5

113

215

4

ПОСТ-ОН-8-4-2/18,5

160M2

18,5

113

215

5

ПОСТ-ОН-8-3-2/22

180S2

22

114

237

6

ПОСТ-ОН-8-6-2/22

180S2

22

114

237

7

ПОСТ-ОН-8-3-2/30

180M2

30

114

260

8

ПОСТ-ОН-8-6-2/30

180M2

30

114

260

9

ПОСТ-ОН-8-8-2/30

180M2

30

114

260

ПОСТ-ОН-8, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-8-2-4/1,1

80MA4

1,1

98

104

2

ПОСТ-ОН-8-2-4/1,5

80MB4

1,5

98

106

3

ПОСТ-ОН-8-3-4/2,2

90L4

2,2

98

109

4

ПОСТ-ОН-8-4-4/2,2

90L4

2,2

98

109

5

ПОСТ-ОН-8-6-4/2,2

90L4

2,2

98

109

6

ПОСТ-ОН-8-4-4/3

100S4

3

98

111

7

ПОСТ-ОН-8-6-4/3

100S4

3

98

111

8

ПОСТ-ОН-8-4-4/4

100L4

4

98

120

9

ПОСТ-ОН-8-4-4/5,5

112M4

5,5

98

141

10

ПОСТ-ОН-8-6-4/5,5

112M4

5,5

98

141

11

ПОСТ-ОН-8-6-4/7,5

132S4

7,5

98

165

12

ПОСТ-ОН-8-8-4/11

132M4

11

98

177

Графики для вентиляторов ПОСТ-ОН-9

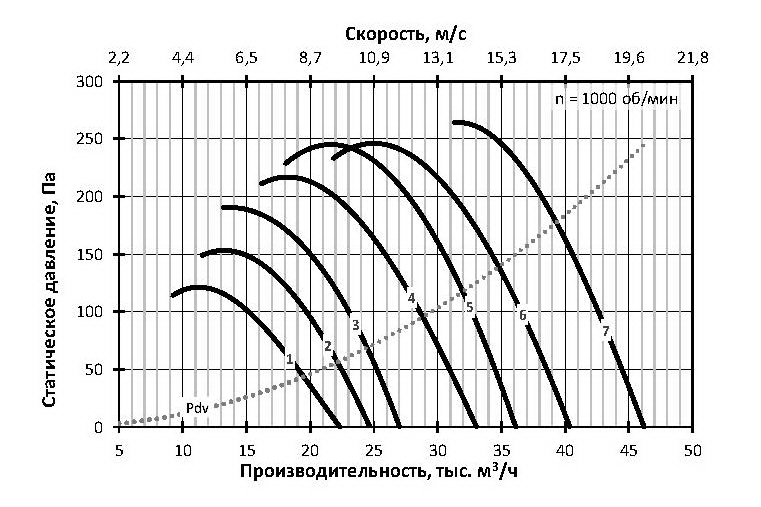

ПОСТ-ОН-9 - 1000 Об/мин

Графики для вентиляторов ПОСТ-ОН-9

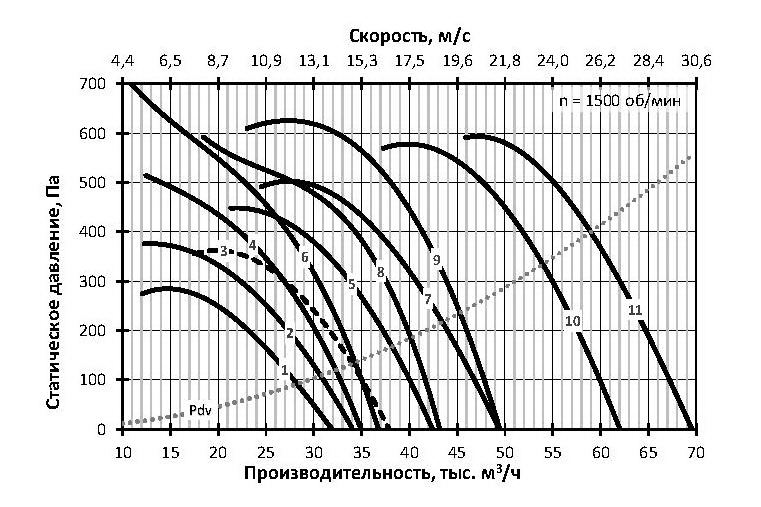

ПОСТ-ОН-9 - 1500 Об/мин


ПОСТ-ОН-9, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-9-2-4/2,2

90L4

2,2

101

121

2

ПОСТ-ОН-9-3-4/3

100S4

3

101

123

3

ПОСТ-ОН-9-3-4/4

100L4

4

102

132

4

ПОСТ-ОН-9-4-4/4

100L4

4

102

132

5

ПОСТ-ОН-9-4-4/5,5

112M4

5,5

102

153

6

ПОСТ-ОН-9-6-4/5,5

112M4

5,5

102

153

7

ПОСТ-ОН-9-4-4/7,5

132S4

7,5

102

177

8

ПОСТ-ОН-9-8-4/7,5

132S4

7,5

102

177

9

ПОСТ-ОН-9-8-4/11

132M4

11

102

189

10

ПОСТ-ОН-9-8-4/15

160S4

15

102

227

11

ПОСТ-ОН-9-8-4/18,5

160M4

18,5

102

244

ПОСТ-ОН-9, 1000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-9-2-6/0,75

80MA6

0,75

92

116

2

ПОСТ-ОН-9-3-6/1,1

80MB6

1,1

92

118

3

ПОСТ-ОН-9-4-6/1,5

90L6

1,5

92

121

4

ПОСТ-ОН-9-4-6/2,2

100L6

2,2

92

130

5

ПОСТ-ОН-9-6-6/3

112MA6

3

92

136

6

ПОСТ-ОН-9-6-6/4

112MB6

4

93

144

7

ПОСТ-ОН-9-8-6/5,5

132S6

5,5

93

171

Графики для вентиляторов ПОСТ-ОН-10

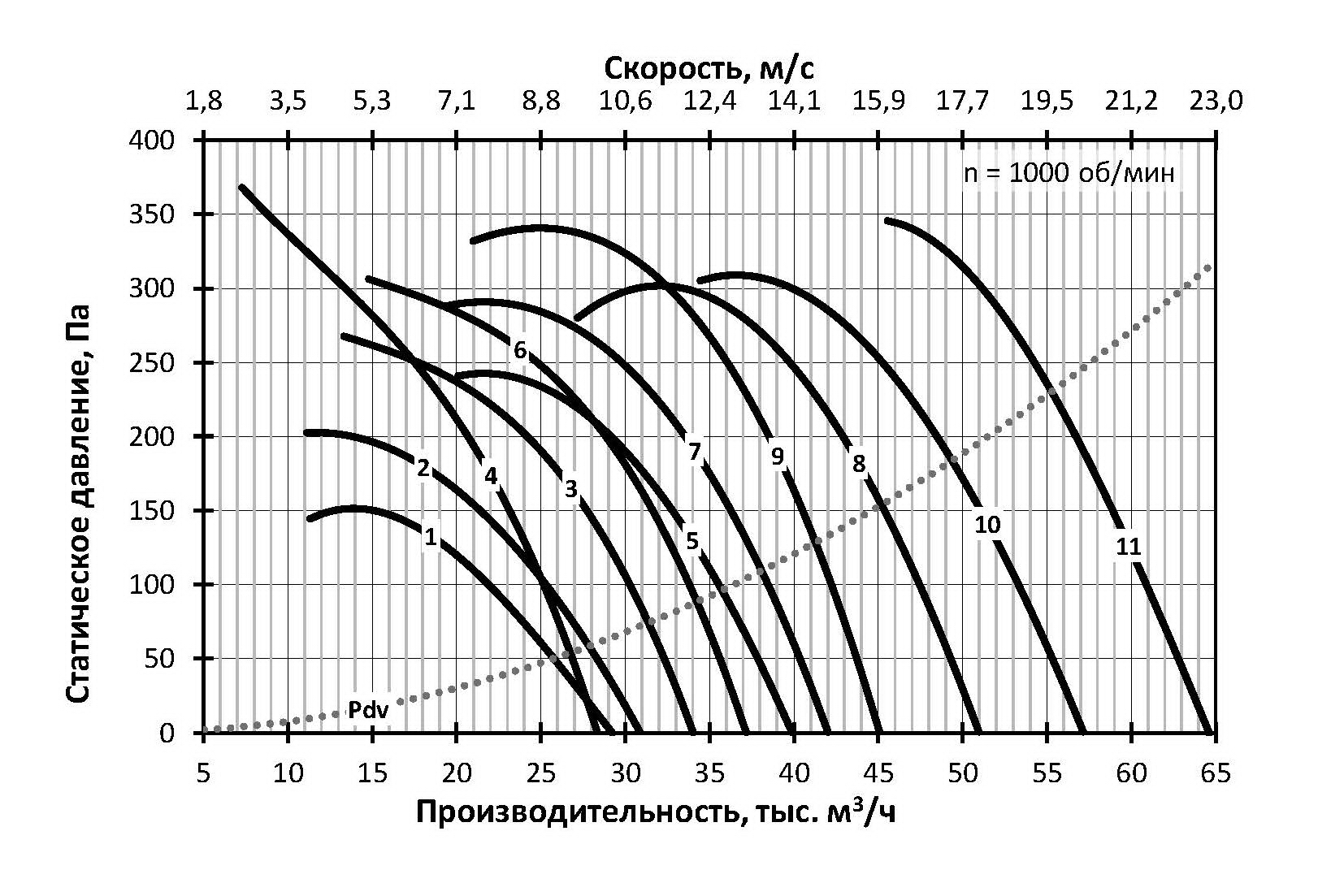

ПОСТ-ОН-10 - 1000 Об/мин

Графики для вентиляторов ПОСТ-ОН-10

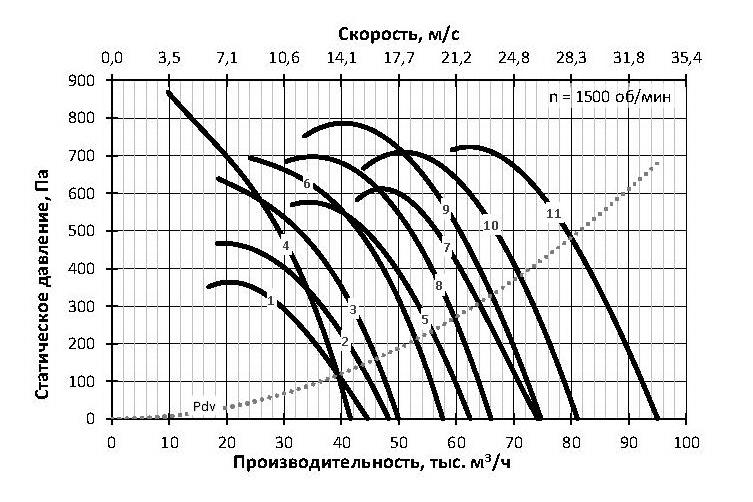

ПОСТ-ОН-10 - 1500 Об/мин


ПОСТ-ОН-10, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-10-2-4/4

100L4

4

105

152

2

ПОСТ-ОН-10-3-4/5,5

112M4

5,5

105

173

3

ПОСТ-ОН-10-4-4/7,5

132S4

7,5

105

197

4

ПОСТ-ОН-10-6-4/7,5

132S4

7,5

105

197

5

ПОСТ-ОН-10-4-4/11

132M4

11

105

209

6

ПОСТ-ОН-10-6-4/11

132M4

11

105

209

7

ПОСТ-ОН-10-4-4/15

160S4

15

105

247

8

ПОСТ-ОН-10-6-4/15

160S4

15

105

247

9

ПОСТ-ОН-10-6-4/18,5

160M4

18,5

105

264

10

ПОСТ-ОН-10-6-4/22

180S4

22

105

292

11

ПОСТ-ОН-10-8-4/30

180M4

30

105

312

ПОСТ-ОН-10, 1000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-10-2-6/1,1

80MB6

1,1

95

138

2

ПОСТ-ОН-10-3-6/1,5

90L6

1,5

95

141

3

ПОСТ-ОН-10-4-6/2,2

100L6

2,2

95

150

4

ПОСТ-ОН-10-6-6/2,2

100L6

2,2

95

150

5

ПОСТ-ОН-10-4-6/3

112MA6

3

96

156

6

ПОСТ-ОН-10-6-6/3

112MA6

3

96

156

7

ПОСТ-ОН-10-6-6/4

112MB6

4

96

164

8

ПОСТ-ОН-10-6-6/5,5

132S6

5,5

96

191

9

ПОСТ-ОН-10-8-6/5,5

132S6

5,5

96

191

10

ПОСТ-ОН-10-8-6/7,5

132M6

7,5

96

204

11

ПОСТ-ОН-10-8-6/11

160S6

11

96

247

Графики для вентиляторов ПОСТ-ОН-11,2

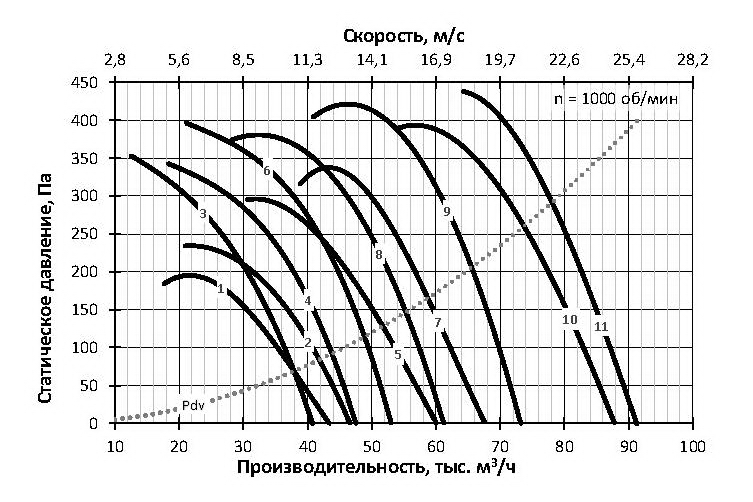

ПОСТ-ОН-11,2 - 1000 Об/мин

Графики для вентиляторов ПОСТ-ОН-11,2

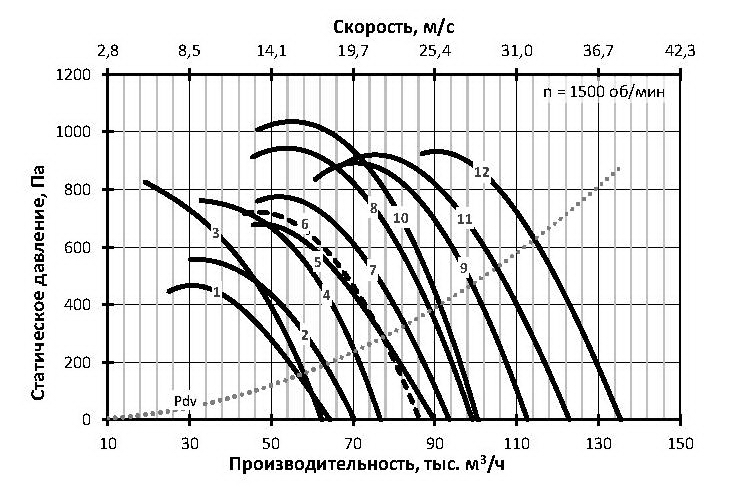

ПОСТ-ОН-11,2 - 1500 Об/мин


ПОСТ-ОН-11,2, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-11,2-2-4/7,5

132S4

7,5

108

256

2

ПОСТ-ОН-11,2-3-4/11

132M4

11

108

268

3

ПОСТ-ОН-11,2-4-4/11

132M4

11

108

268

4

ПОСТ-ОН-11,2-4-4/15

160S4

15

108

306

5

ПОСТ-ОН-11,2-3-4/18,5

160M4

18,5

108

323

6

ПОСТ-ОН-11,2-4-4/18,5

160M4

18,5

108

323

7

ПОСТ-ОН-11,2-4-4/22

180S4

22

109

351

8

ПОСТ-ОН-11,2-6-4/30

180M4

30

109

371

9

ПОСТ-ОН-11,2-6-4/37

200M4

37

109

426

10

ПОСТ-ОН-11,2-8-4/37

200M4

37

109

426

11

ПОСТ-ОН-11,2-6-4/45

200L4

45

109

451

12

ПОСТ-ОН-11,2-8-4/55

225M4

55

109

516

ПОСТ-ОН-11,2, 1000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-11,2-2-6/2,2

100L6

2,2

99

209

2

ПОСТ-ОН-11,2-3-6/3

112MA6

3

99

215

3

ПОСТ-ОН-11,2-4-6/3

112MA6

3

99

215

4

ПОСТ-ОН-11,2-4-6/4

112MB6

4

99

223

5

ПОСТ-ОН-11,2-3-6/5,5

132S6

5,5

99

250

6

ПОСТ-ОН-11,2-6-6/5,5

132S6

5,5

99

250

7

ПОСТ-ОН-11,2-4-6/7,5

132M6

7,5

99

263

8

ПОСТ-ОН-11,2-6-6/7,5

132M6

7,5

99

263

9

ПОСТ-ОН-11,2-8-6/11

160S6

11

100

306

10

ПОСТ-ОН-11,2-8-6/15

160M6

15

100

335

11

ПОСТ-ОН-11,2-8-6/18,5

180M6

18,5

100

361

Графики для вентиляторов ПОСТ-ОН-12,5

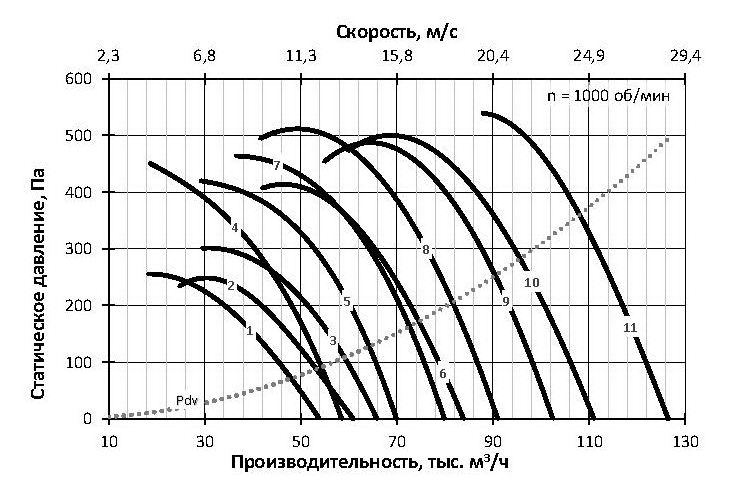

ПОСТ-ОН-12,5 - 1000 Об/мин

Графики для вентиляторов ПОСТ-ОН-12,5

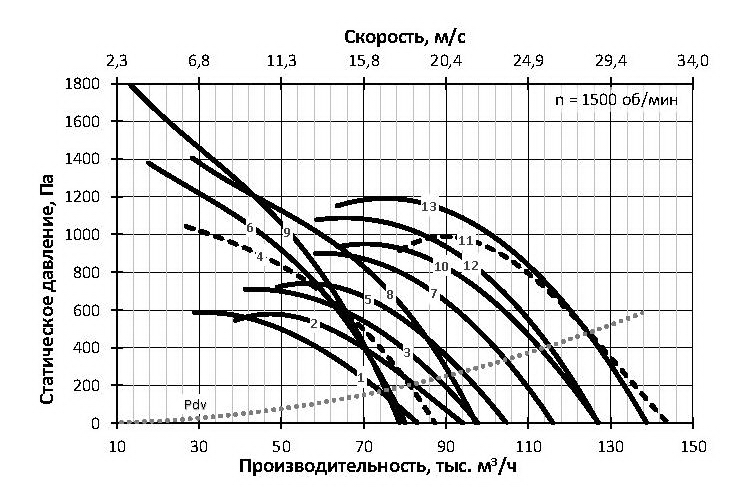

ПОСТ-ОН-12,5 - 1500 Об/мин


ПОСТ-ОН-12,5, 1500 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-12,5-2-4/11

132M4

11

112

312

2

ПОСТ-ОН-12,5-3-4/15

160S4

15

112

350

3

ПОСТ-ОН-12,5-3-4/18,5

160M4

18,5

112

367

4

ПОСТ-ОН-12,5-4-4/18,5

160M4

18,5

112

367

5

ПОСТ-ОН-12,5-3-4/22

180S4

22

112

395

6

ПОСТ-ОН-12,5-6-4/22

180S4

22

112

395

7

ПОСТ-ОН-12,5-4-4/30

180M4

30

112

415

8

ПОСТ-ОН-12,5-6-4/30

180M4

30

112

415

9

ПОСТ-ОН-12,5-8-4/30

180M4

30

112

415

10

ПОСТ-ОН-12,5-4-4/37

200M4

37

112

470

11

ПОСТ-ОН-12,5-4-4/45

200L4

45

112

495

12

ПОСТ-ОН-12,5-6-4/45

200L4

45

112

495

13

ПОСТ-ОН-12,5-6-4/55

225M4

55

112

560

ПОСТ-ОН-12,5, 1000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-12,5-2-6/3

112MA6

3

102

259

2

ПОСТ-ОН-12,5-2-6/4

112MB6

4

103

267

3

ПОСТ-ОН-12,5-3-6/5,5

132S6

5,5

103

294

4

ПОСТ-ОН-12,5-4-6/5,5

132S6

5,5

103

294

5

ПОСТ-ОН-12,5-3-6/7,5

132M6

7,5

103

307

6

ПОСТ-ОН-12,5-4-6/11

160S6

11

103

350

7

ПОСТ-ОН-12,5-6-6/11

160S6

11

103

350

8

ПОСТ-ОН-12,5-6-6/15

160M6

15

103

379

9

ПОСТ-ОН-12,5-6-6/18,5

180M6

18,5

103

405

10

ПОСТ-ОН-12,5-6-6/22

200M6

22

103

435

11

ПОСТ-ОН-12,5-8-6/30

200L6

30

103

470

Графики для вентиляторов ПОСТ-ОН-14

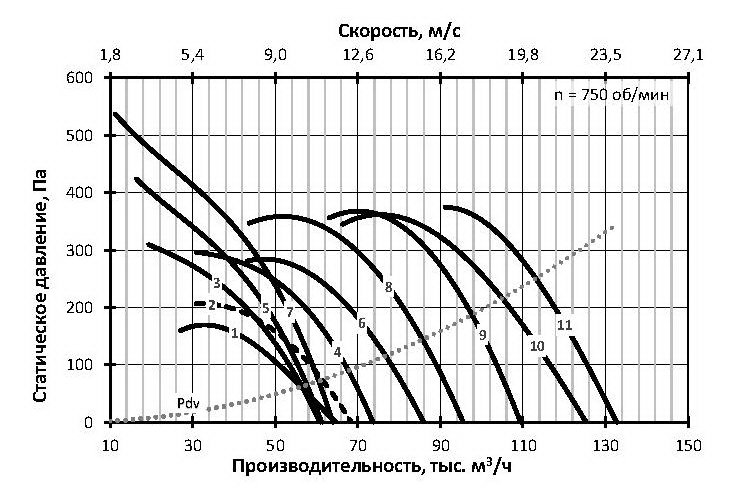

ПОСТ-ОН-14 - 750 Об/мин

Графики для вентиляторов ПОСТ-ОН-14

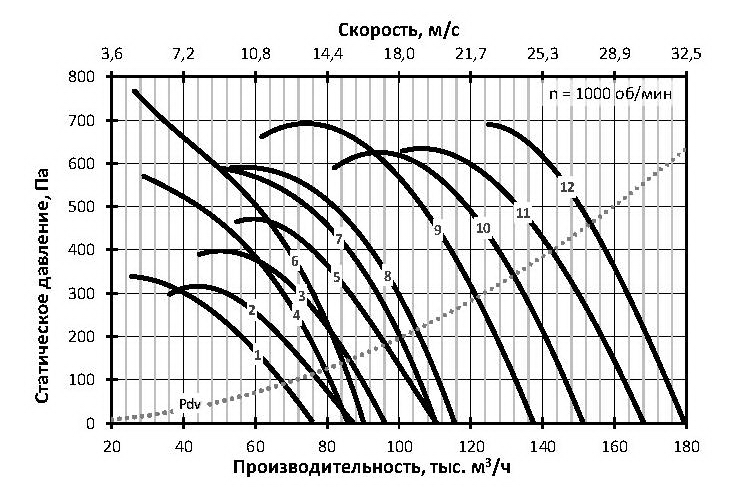

ПОСТ-ОН-14 - 1000 Об/мин


ПОСТ-ОН-14, 1000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-14-2-6/5,5

132S6

5,5

106

383

2

ПОСТ-ОН-14-2-6/7,5

132M6

7,5

106

396

3

ПОСТ-ОН-14-3-6/11

160S6

11

106

439

4

ПОСТ-ОН-14-4-6/11

160S6

11

106

439

5

ПОСТ-ОН-14-3-6/15

160M6

15

106

468

6

ПОСТ-ОН-14-6-6/15

160M6

15

106

468

7

ПОСТ-ОН-14-6-6/18,5

180M6

18,5

107

494

8

ПОСТ-ОН-14-6-6/22

200M6

22

107

524

9

ПОСТ-ОН-14-6-6/30

200L6

30

107

559

10

ПОСТ-ОН-14-6-6/37

225M6

37

107

622

11

ПОСТ-ОН-14-8-6/45

250S6

45

107

754

12

ПОСТ-ОН-14-8-6/55

250M6

55

107

794

ПОСТ-ОН-14, 750 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-14-2-8/3

112MB8

3

99

353

2

ПОСТ-ОН-14-3-8/4

132S8

4

100

383

3

ПОСТ-ОН-14-4-8/4

132S8

4

100

383

4

ПОСТ-ОН-14-4-8/5,5

132M8

5,5

100

396

5

ПОСТ-ОН-14-6-8/5,5

132M8

5,5

100

396

6

ПОСТ-ОН-14-4-8/7,5

160S8

7,5

100

439

7

ПОСТ-ОН-14-8-8/7,5

160S8

7,5

100

439

8

ПОСТ-ОН-14-6-8/11

160M8

11

100

464

9

ПОСТ-ОН-14-8-8/15

180M8

15

100

494

10

ПОСТ-ОН-14-6-8/18,5

200M8

18,5

100

539

11

ПОСТ-ОН-14-8-8/22

200L8

22

100

564

Графики для вентиляторов ПОСТ-ОН-16

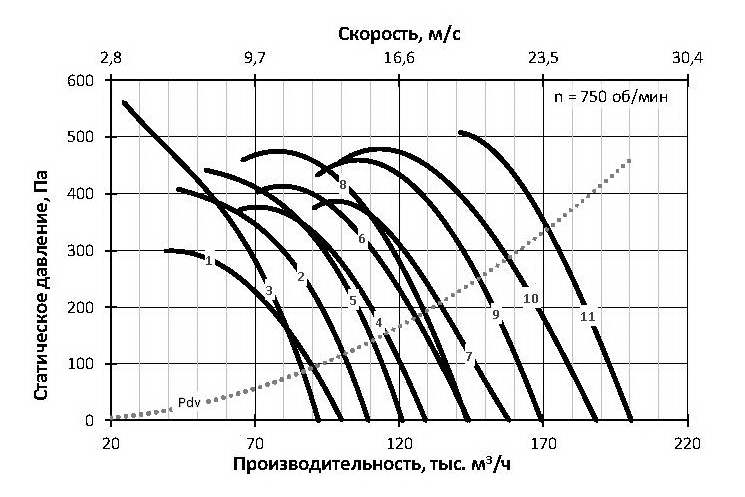

ПОСТ-ОН-16 - 750 Об/мин

Графики для вентиляторов ПОСТ-ОН-16

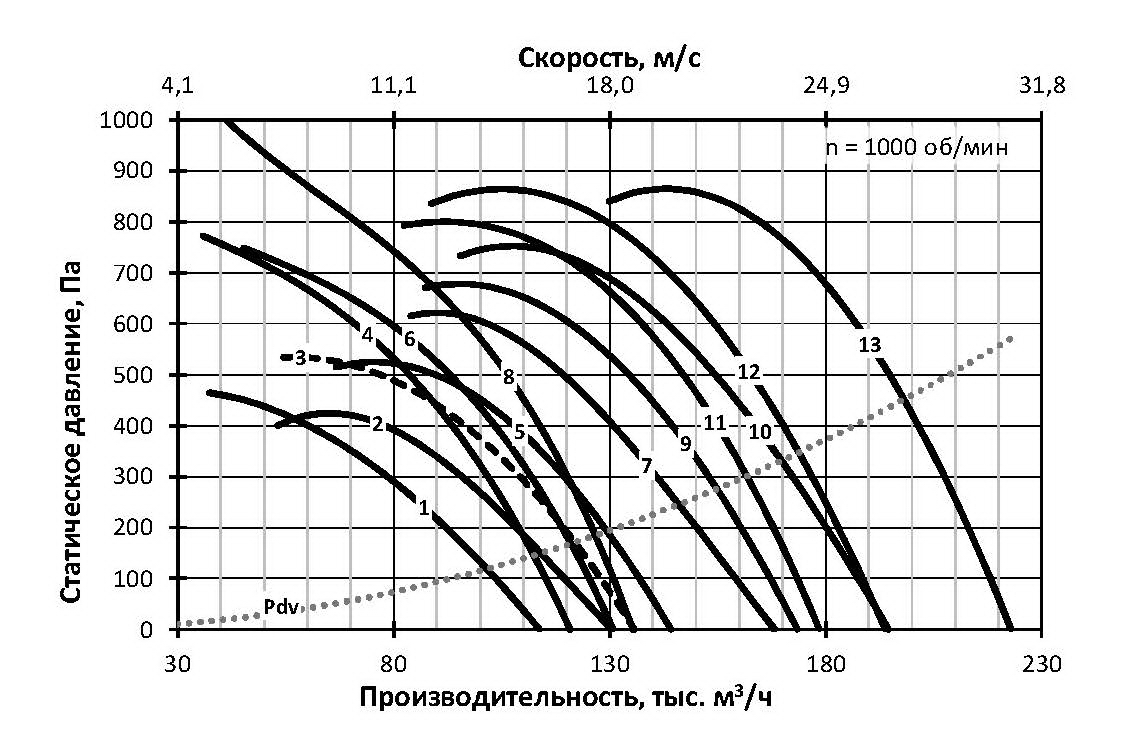

ПОСТ-ОН-16 - 1000 Об/мин


ПОСТ-ОН-16, 1000 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-16-2-6/11

160S6

11

110

515

2

ПОСТ-ОН-16-2-6/15

160M6

15

110

544

3

ПОСТ-ОН-16-3-6/18,5

180M6

18,5

111

570

4

ПОСТ-ОН-16-4-6/18,5

180M6

18,5

111

570

5

ПОСТ-ОН-16-3-6/22

200M6

22

111

600

6

ПОСТ-ОН-16-4-6/22

200M6

22

111

600

7

ПОСТ-ОН-16-3-6/30

200L6

30

111

635

8

ПОСТ-ОН-16-6-6/30

200L6

30

111

635

9

ПОСТ-ОН-16-4-6/37

225M6

37

111

698

10

ПОСТ-ОН-16-4-6/45

250S6

45

111

830

11

ПОСТ-ОН-16-6-6/45

250S6

45

111

830

12

ПОСТ-ОН-16-6-6/55

250M6

55

111

870

13

ПОСТ-ОН-16-8-6/75

280S6

75

111

960

ПОСТ-ОН-16, 750 об/мин

Вентилятор

Электродвигатель

Lw, дБА

Масса max, кг

Тип

Мощность, кВт

1

ПОСТ-ОН-16-3-8/7,5

160S8

7,5

104

515

2

ПОСТ-ОН-16-4-8/11

160M8

11

104

540

3

ПОСТ-ОН-16-6-8/11

160M8

11

104

540

4

ПОСТ-ОН-16-4-8/15

180M8

15

104

570

5

ПОСТ-ОН-16-6-8/15

180M8

15

104

570

6

ПОСТ-ОН-16-4-8/18,5

200M8

18,5

104

615

7

ПОСТ-ОН-16-4-8/22

200L8

22

104

640

8

ПОСТ-ОН-16-6-8/22

200L8

22

104

640

9

ПОСТ-ОН-16-6-8/30

225M8

30

104

695

10

ПОСТ-ОН-16-6-8/37

250S8

37

104

790

11

ПОСТ-ОН-16-8-8/45

250M8

45

104

800
