Коллектор устанавливается на стороне всасывания осевого вентилятора для обеспечения плавного входа потока в рабочее колесо из открытого пространства.

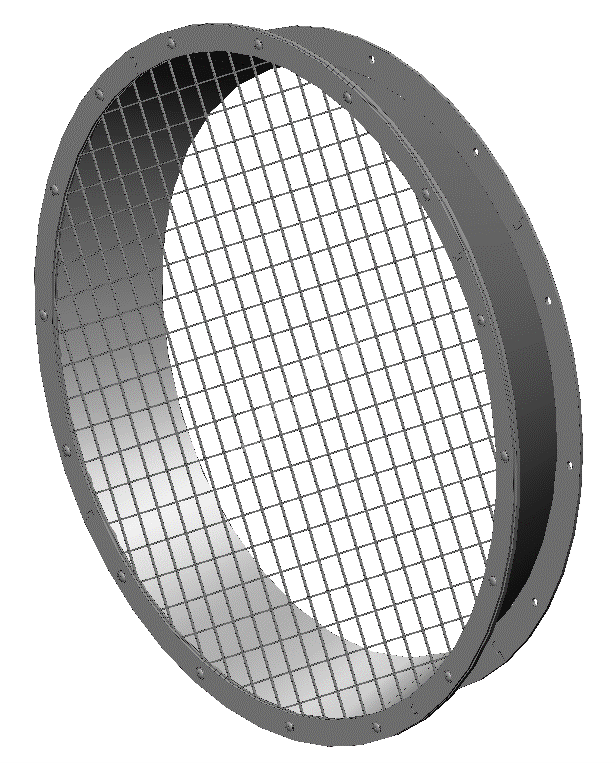

Коллектор устанавливается на стороне всасывания осевого вентилятора для обеспечения плавного входа потока в рабочее колесо из открытого пространства. Коллектор оснащён сеткой для защиты от случайного попадания посторонних предметов или касания вращающихся частей вентилятора. Коллектор может устанавливаться на прямой участок сети перед вентилятором при наличии свободного входа.

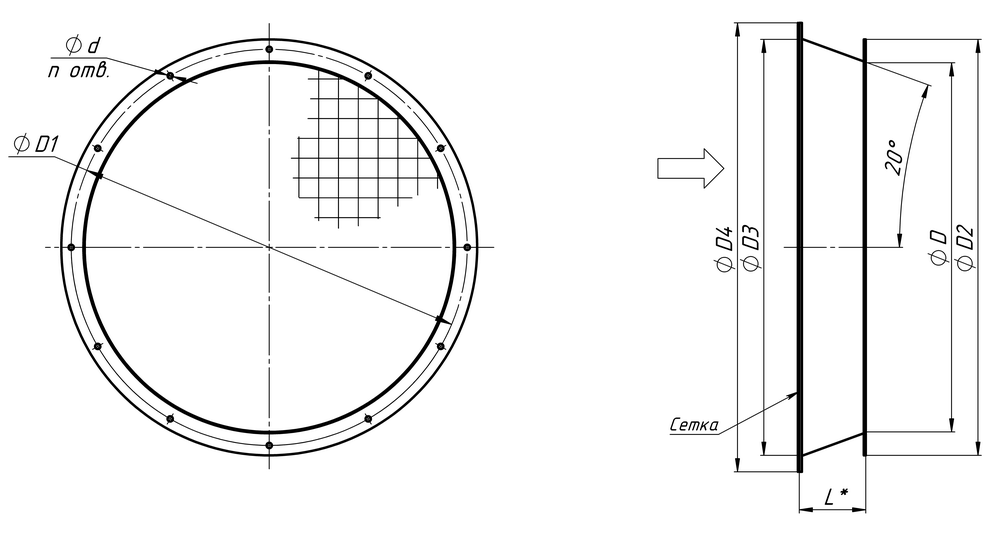

Обозначение |
Размеры, мм |
n, шт. |
Масса, кг |
||||||
D |
D1 |
D2 |
D3 |
D4 |
d |
L |
|||
ВКС-3,55 |
355 |
395 |
425 |
400 |
450 |
8 |
70 |
8 |
3,5 |
ВКС-4 |
400 |
440 |
470 |
450 |
500 |
8 |
76 |
8 |
4 |
ВКС-4,5 |
450 |
490 |
520 |
500 |
550 |
8 |
76 |
8 |
4,6 |
ВКС-5 |
500 |
540 |
570 |
560 |
610 |
8 |
90 |
12 |
5,5 |
ВКС-5,6 |
560 |
600 |
630 |
630 |
680 |
8 |
105 |
12 |
6,9 |
ВКС-6,3 |
630 |
670 |
700 |
710 |
760 |
8 |
118 |
12 |
8,1 |
ВКС-7,1 |
710 |
760 |
790 |
800 |
850 |
8 |
132 |
16 |
12 |
ВКС-8 |
800 |
850 |
880 |
900 |
950 |
10 |
147 |
16 |
13 |
ВКС-9 |
900 |
950 |
990 |
1000 |
1050 |
10 |
147 |
16 |
17 |
ВКС-10 |
1000 |
1050 |
1090 |
1120 |
1170 |
12 |
175 |
16 |
21 |
ВКС-11,2 |
1120 |
1180 |
1210 |
1250 |
1300 |
12 |
190 |
20 |
25 |
ВКС-12,5 |
1250 |
1310 |
1340 |
1400 |
1450 |
12 |
216 |
20 |
34 |
ВКС-14 |
1400 |
1460 |
1490 |
1600 |
1650 |
14 |
285 |
20 |
42 |
ВКС-16 |
1600 |
1660 |
1700 |
1800 |
1850 |
14 |
285 |
24 |
51 |
