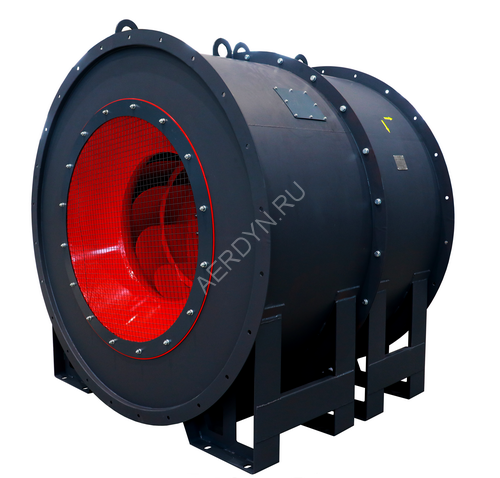

Вентиляторы с цилиндрическим корпусом и огнестойким двигателем СТУД-РЦ

Описание

СТУД-РЦ – вытяжной радиальный вентилятор с огнестойким электродвигателем для систем ПДВ

СТУД-РЦ – вытяжной радиальный вентилятор с огнестойким электродвигателем для систем ПДВ

Вентилятор может устанавливаться в помещении с очагом пожара.

Изготавливается с классами огнестойкости 300 или 400.

Вентилятор оснащается радиальным рабочим колесом с листовыми лопатками и цилиндрическим корпусом. Рабочее колесо устанавливается непосредственно на вал электродвигателя. Ось вращения рабочего колеса расположена соосно выходу потока из вентилятора, электродвигатель расположен внутри спрямляющего аппарата.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Типоразмерный ряд

Изготавливается в 14 типоразмерах с номинальными диаметрами рабочего колеса от 2,8 дм до 12,5 дм.

Вентилятор комплектуется огнестойким трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц. Кабель от электродвигателя выведен свободно, крепление кабеля на корпусе не допускается.

Применение при пожаре с преобразователем частоты не допускается.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv соответствует среднерасходной скорости в кольцевом сечении вокруг втулки спрямляющего аппарата.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе больше Lw на 1 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 5 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности
на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы –i, Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности Lwi

2

-4

0

1

-4

-5

-9

-14

-17

4

3

4

-1

-2

-6

-11

-14

-21

6

7

4

1

-1

-6

-10

-15

-23

8

8

3

2

-2

-7

-10

-17

-21

Указания по электромонтажу

Кабель, отходящий от огнестойкого электродвигателя, имеет 7 выводов. Жёлто-зеленый вывод – для заземления, 6 других – выводы от концов обмоток, каждый из которых промаркирован. При подключении к электропитанию необходимо соединить между собой выводы обмоток (U, V, W) и концы приходящего кабеля (L) показанным ниже образом в зависимости от номинальных напряжений электродвигателя.

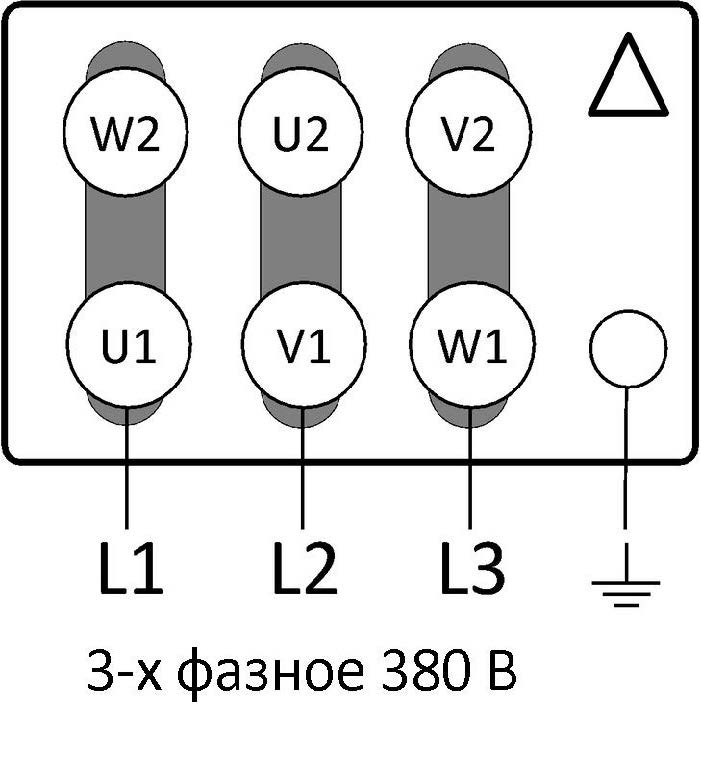

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

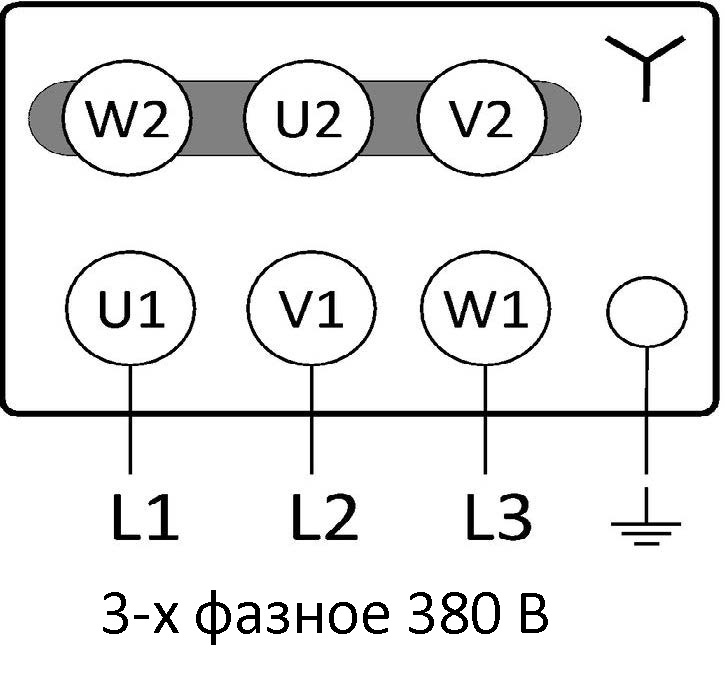

схема-380в
схема-380в

При установке снаружи здания без элементов сети на выходе вентилятор необходимо комплектовать козырьком для защиты от осадков.

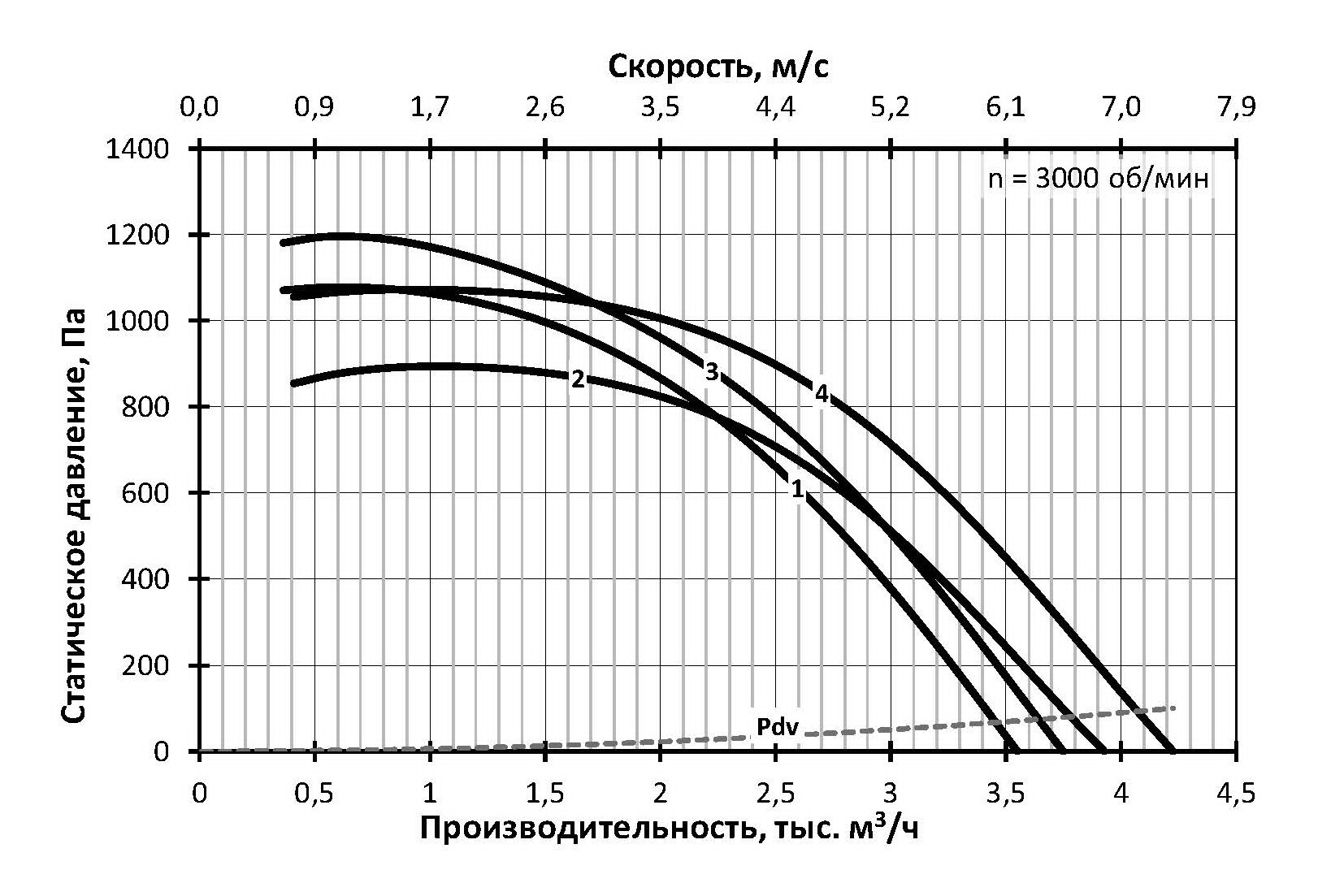

Графики для вентиляторов СТУД-РЦ-2,5

СТУД-РЦ-2,8 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-2,8-А-2/0,75

71A2

0,75

83

44

2

СТУД-РЦ-2,8-Б-2/0,75

71A2

0,75

83

47

3

СТУД-РЦ-2,8-А-2/1,1

71B2

1,1

83

46

4

СТУД-РЦ-2,8-Б-2/1,1

71B2

1,1

83

49

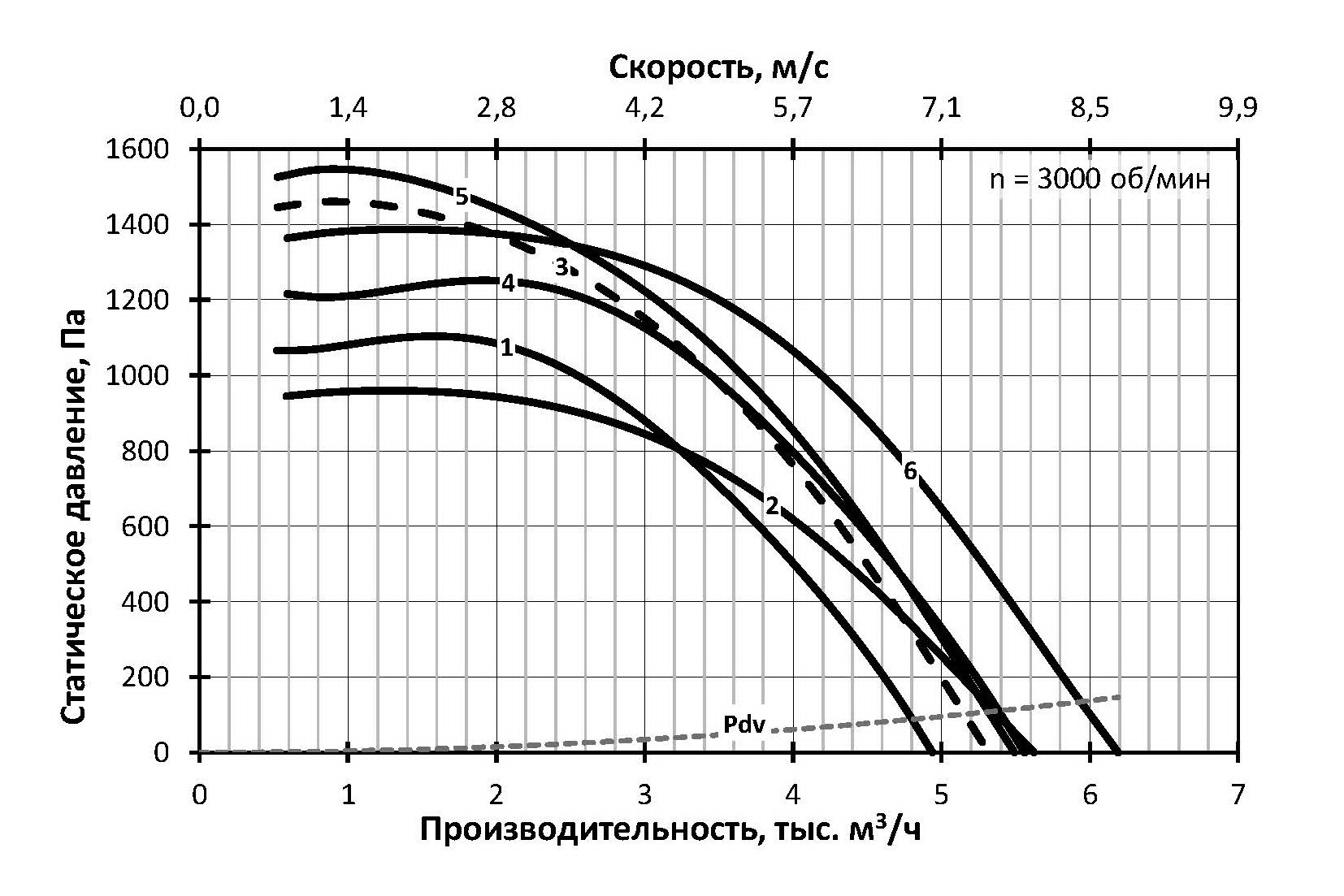

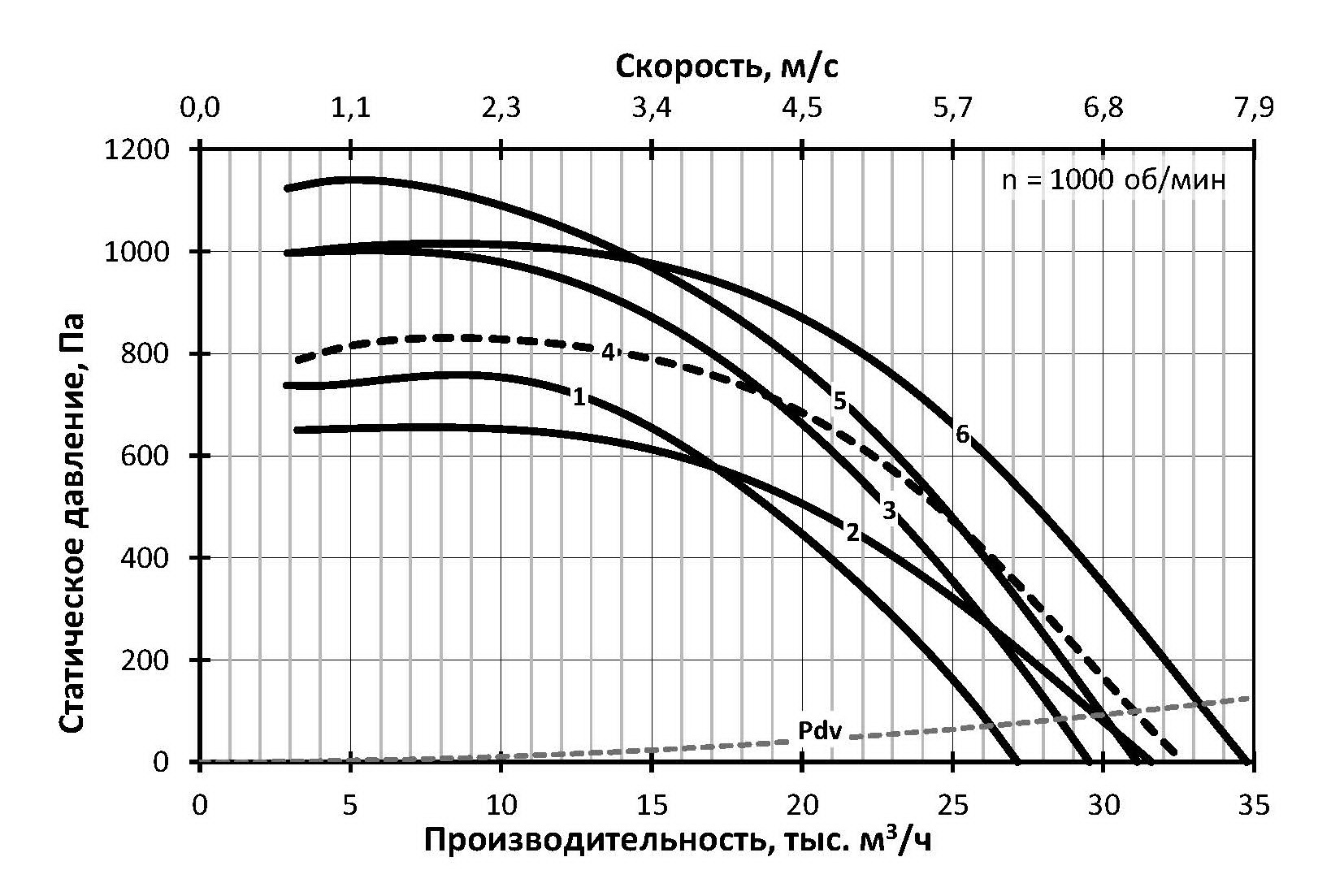

Графики для вентиляторов СТУД-РЦ-3,15

СТУД-РЦ-3,15 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-3,15-А-2/1,1

71B2

1,1

86

51

2

СТУД-РЦ-3,15-Б-2/1,1

71B2

1,1

86

54

3

СТУД-РЦ-3,15-А-2/1,5

80MA2

1,5

87

53

4

СТУД-РЦ-3,15-Б-2/1,5

80MA2

1,5

87

56

5

СТУД-РЦ-3,15-А-2/2,2

80MB2

2,2

87

55

6

СТУД-РЦ-3,15-Б-2/2,2

80MB2

2,2

87

58

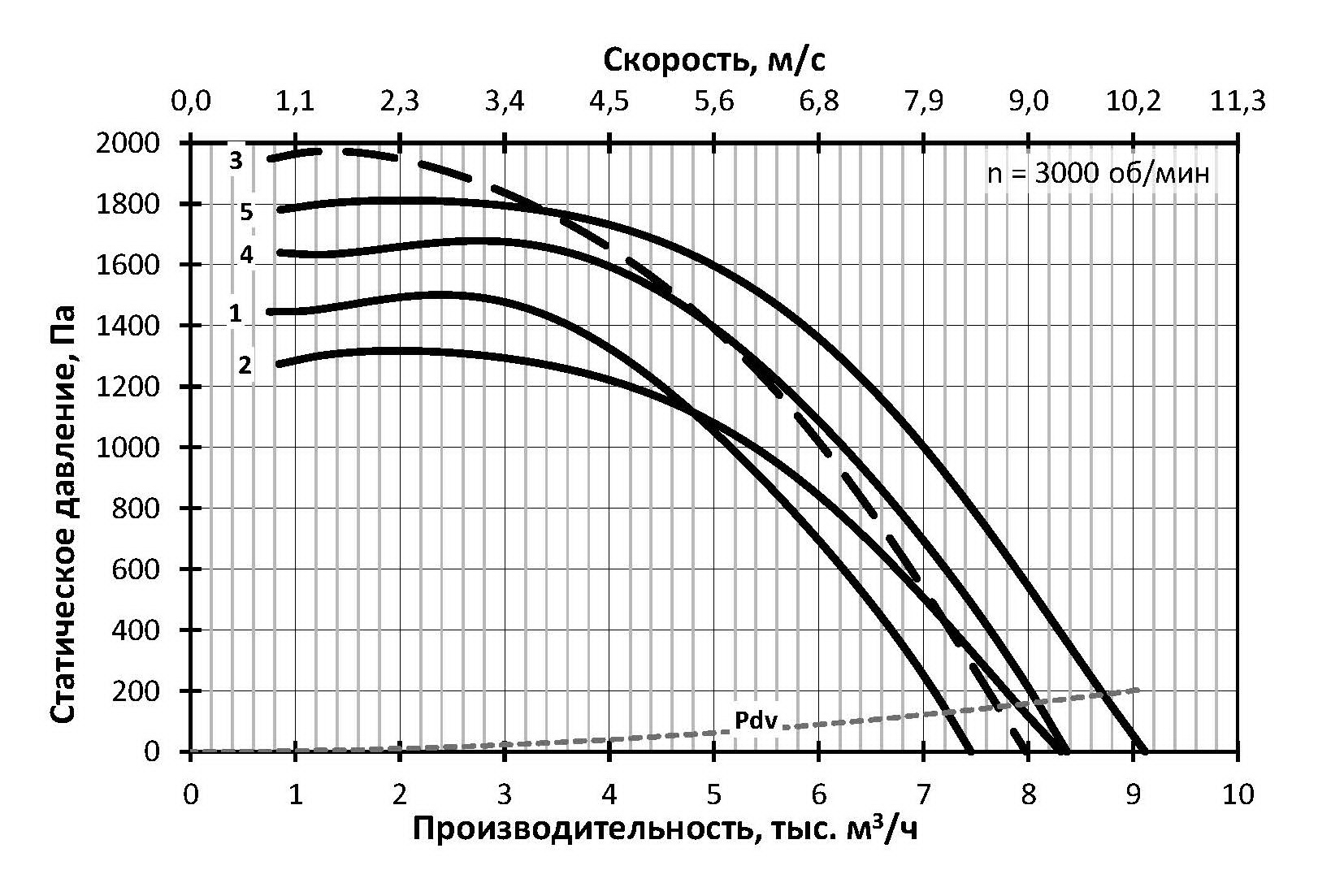

Графики для вентиляторов СТУД-РЦ-3,55

СТУД-РЦ-3,55 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-3,55-А-2/2,2

80MB2

2,2

90

70

2

СТУД-РЦ-3,55-Б-2/2,2

80MB2

2,2

90

75

3

СТУД-РЦ-3,55-А-2/3

90L2

3

90

72

4

СТУД-РЦ-3,55-Б-2/3

90L2

3

90

77

5

СТУД-РЦ-3,55-Б-2/4

100S2

4

90

82

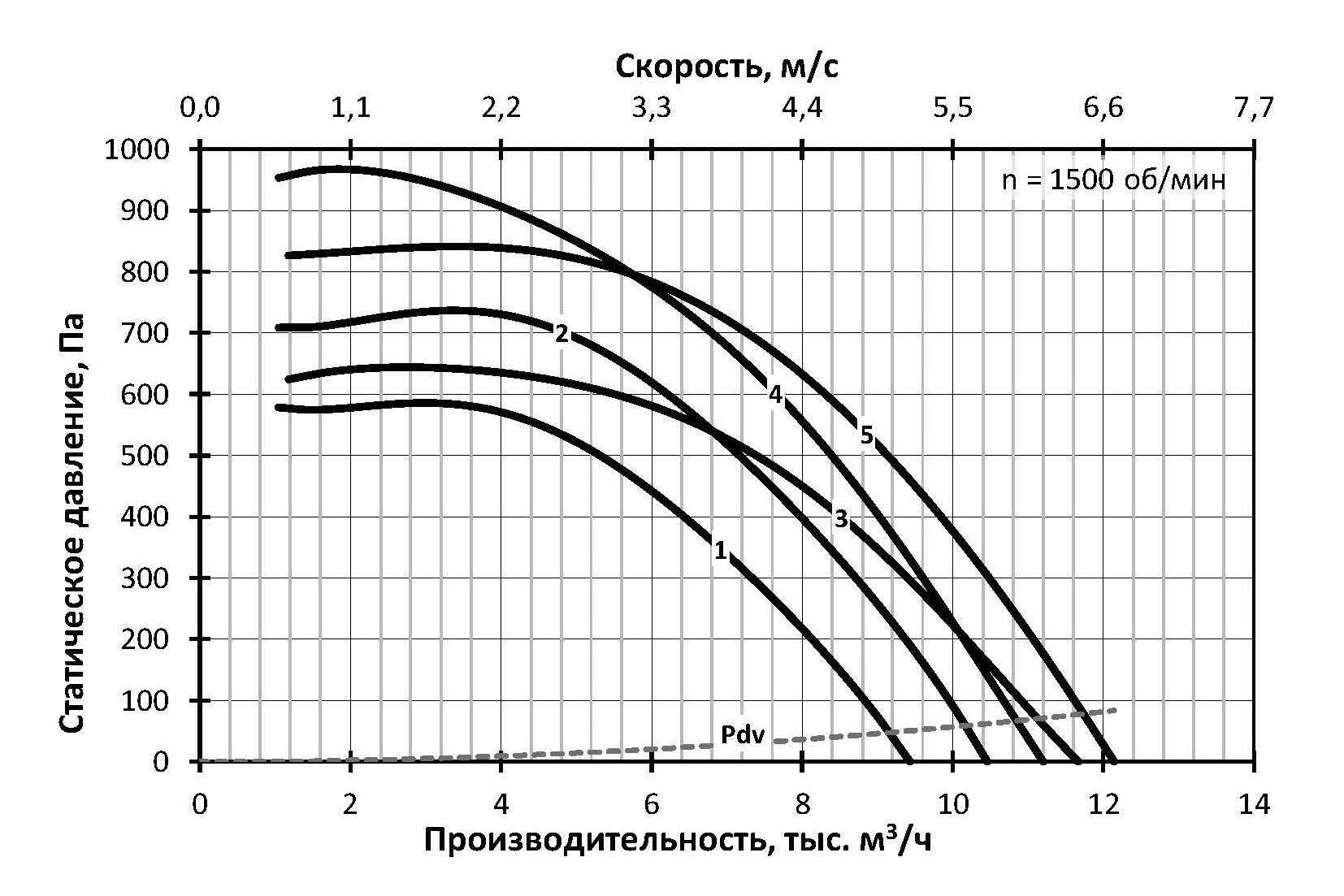

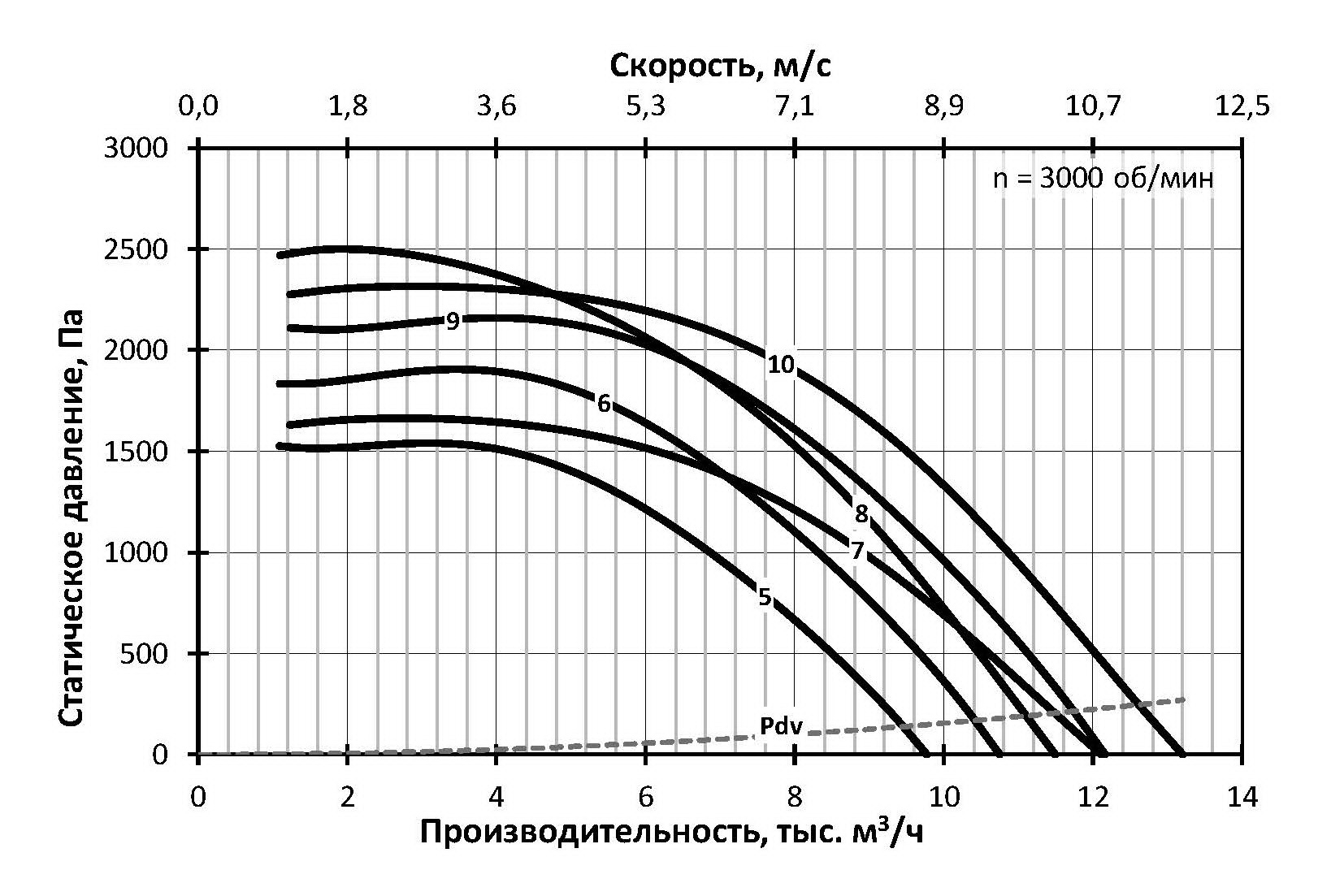

Графики для вентиляторов СТУД-РЦ-4

СТУД-РЦ-4 - 1500 Об/мин

Графики для вентиляторов СТУД-РЦ-4

СТУД-РЦ-4 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-4-А-4/0,55

71A4

0,55

78

79

2

СТУД-РЦ-4-Б-4/0,55

71A4

0,55

78

85

3

СТУД-РЦ-4-А-4/0,75

71B4

0,75

79

80

4

СТУД-РЦ-4-Б-4/0,75

71B4

0,75

79

86

5

СТУД-РЦ-4-А-2/3

90L2

3

94

87

6

СТУД-РЦ-4-А-2/4

100S2

4

94

92

7

СТУД-РЦ-4-Б-2/4

100S2

4

94

98

8

СТУД-РЦ-4-А-2/5,5

100L2

5,5

94

101

9

СТУД-РЦ-4-Б-2/5,5

100L2

5,5

94

107

10

СТУД-РЦ-4-Б-2/7,5

112M2

7,5

94

127

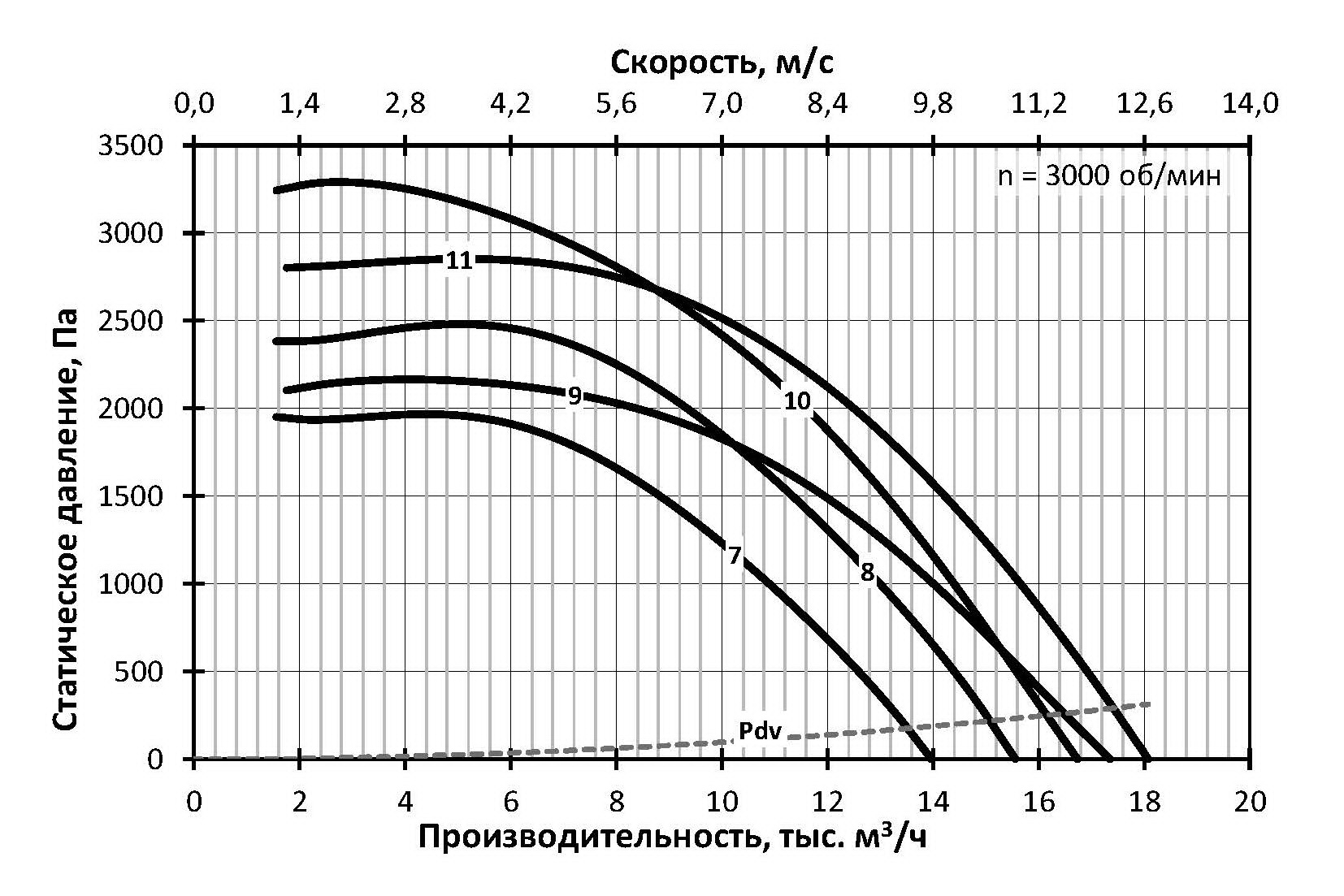

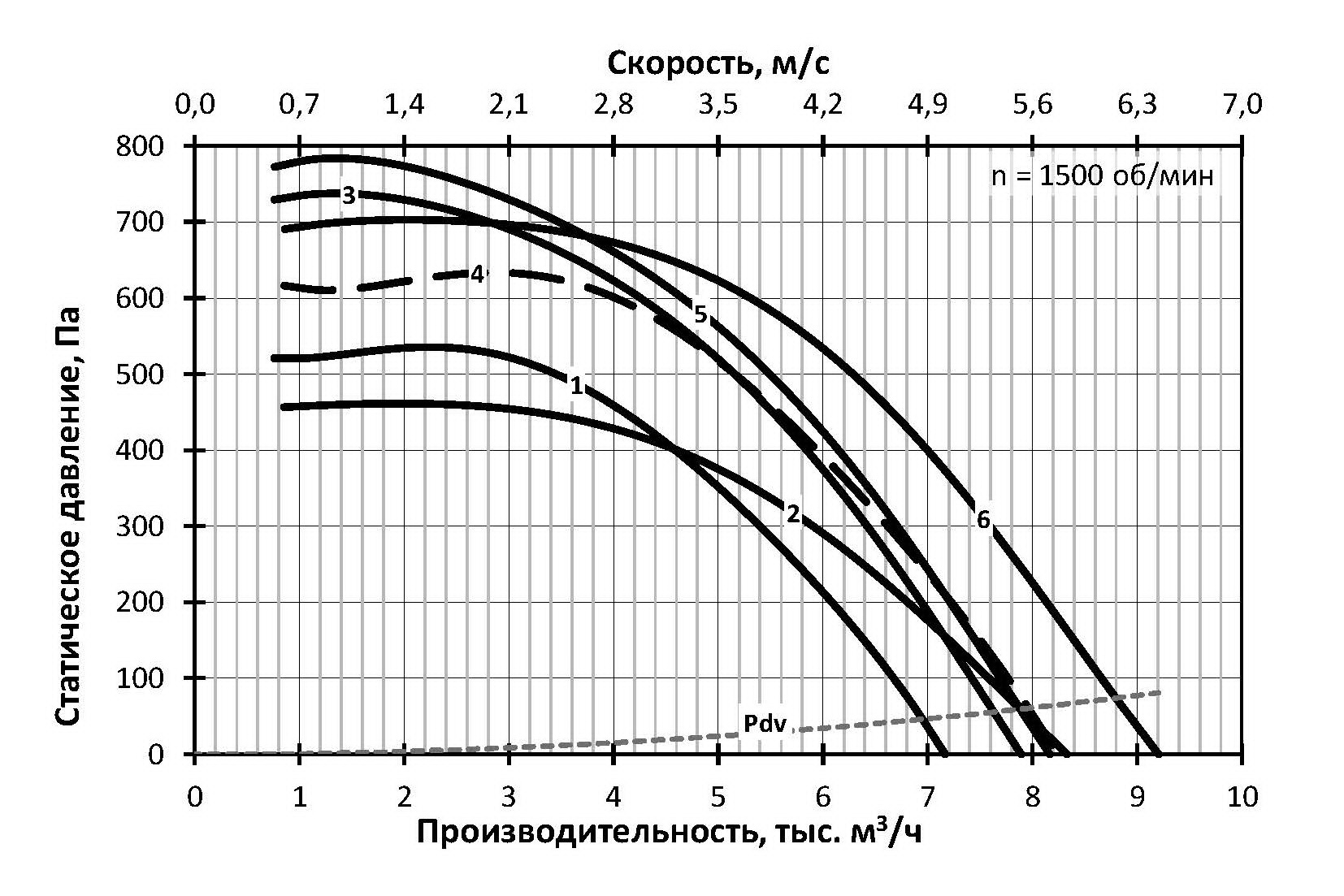

Графики для вентиляторов СТУД-РЦ-4,5

СТУД-РЦ-4,5 - 1500 Об/мин

Графики для вентиляторов СТУД-РЦ-4,5

СТУД-РЦ-4,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-4,5-А-4/0,75

71B4

0,75

82

100

2

СТУД-РЦ-4,5-Б-4/0,75

71B4

0,75

82

108

3

СТУД-РЦ-4,5-А-4/1,1

80MA4

1,1

82

104

4

СТУД-РЦ-4,5-Б-4/1,1

80MA4

1,1

82

112

5

СТУД-РЦ-4,5-А-4/1,5

80MB4

1,5

82

106

6

СТУД-РЦ-4,5-Б-4/1,5

80MB4

1,5

82

114

7

СТУД-РЦ-4,5-А-2/5,5

100L2

5,5

98

121

8

СТУД-РЦ-4,5-А-2/7,5

112M2

7,5

98

141

9

СТУД-РЦ-4,5-Б-2/7,5

112M2

7,5

98

149

10

СТУД-РЦ-4,5-А-2/11

132M2

11

98

168

11

СТУД-РЦ-4,5-Б-2/11

132M2

11

98

176

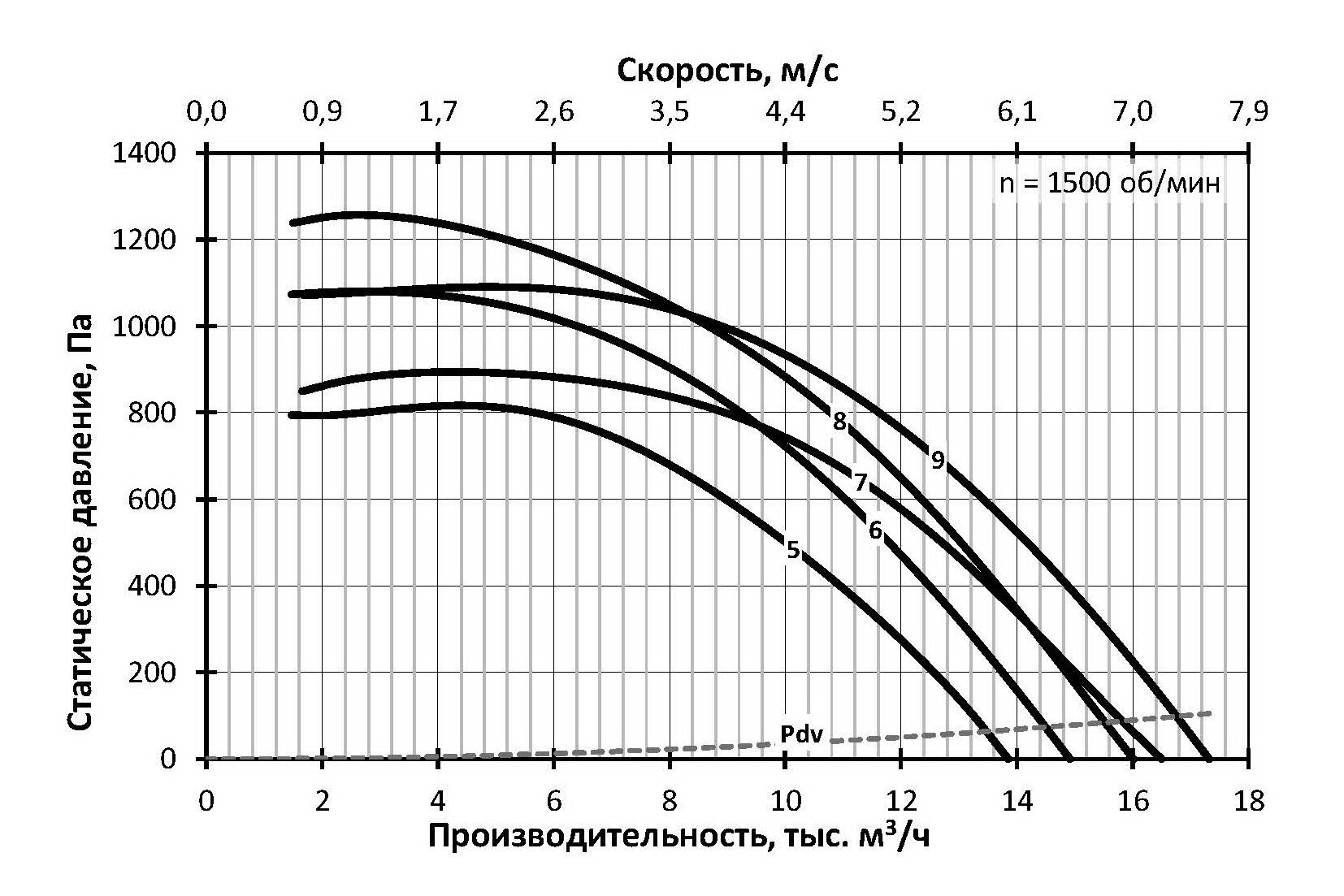

Графики для вентиляторов СТУД-РЦ-5

СТУД-РЦ-5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-5-А-4/1,1

80MA4

1,1

85

152

2

СТУД-РЦ-5-А-4/1,5

80MB4

1,5

85

154

3

СТУД-РЦ-5-Б-4/1,5

80MB4

1,5

85

166

4

СТУД-РЦ-5-А-4/2,2

90L4

2,2

85

157

5

СТУД-РЦ-5-Б-4/2,2

90L4

2,2

85

168

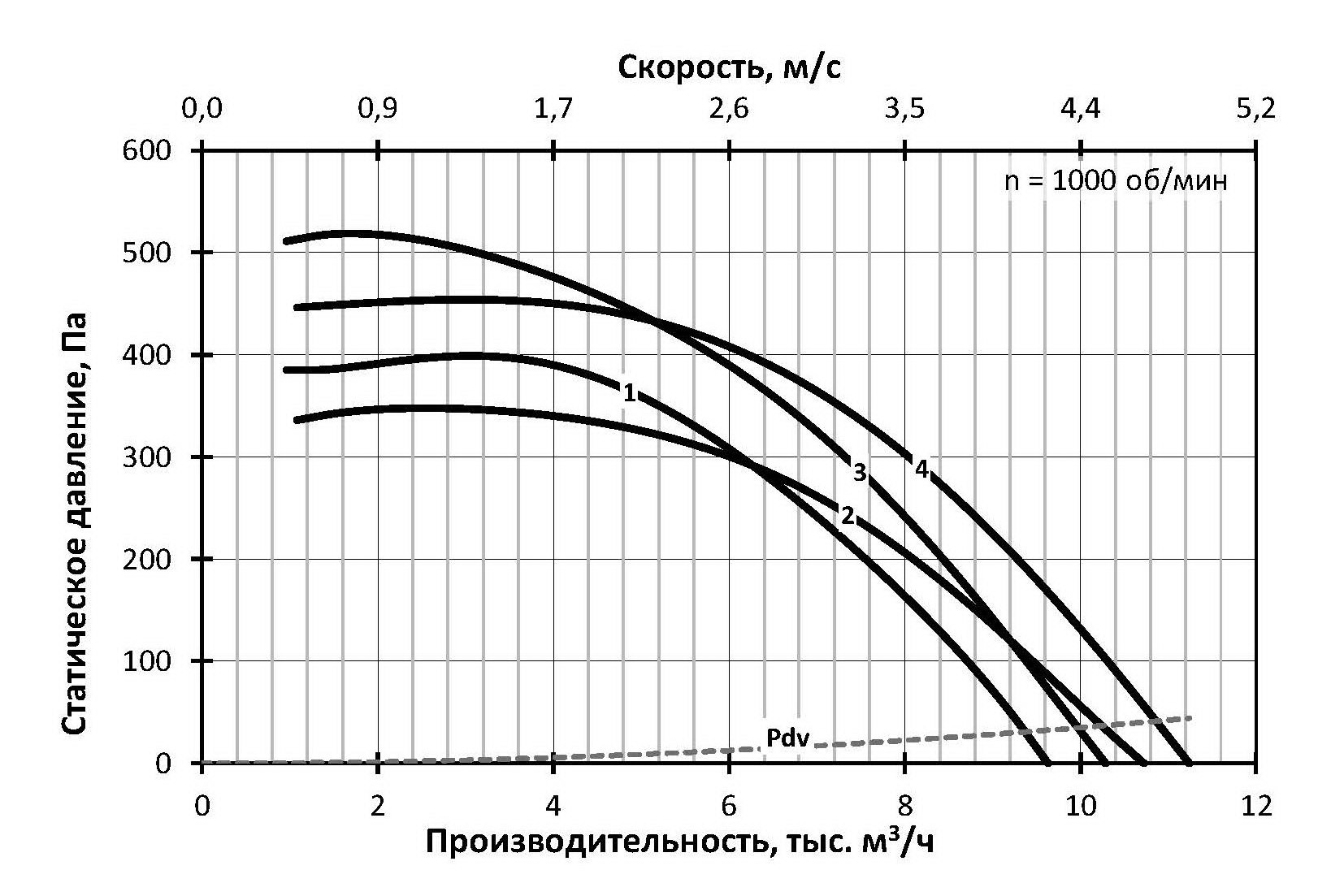

Графики для вентиляторов СТУД-РЦ-5,6

СТУД-РЦ-5,6 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦ-5,6

СТУД-РЦ-5,6 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-5,6-А-6/0,75

80MA6

0,75

80

174

2

СТУД-РЦ-5,6-Б-6/0,75

80MA6

0,75

80

188

3

СТУД-РЦ-5,6-А-6/1,1

80MB6

1,1

80

176

4

СТУД-РЦ-5,6-Б-6/1,1

80MB6

1,1

80

190

5

СТУД-РЦ-5,6-А-4/2,2

90L4

2,2

89

179

6

СТУД-РЦ-5,6-А-4/3

100S4

3

89

181

7

СТУД-РЦ-5,6-Б-4/3

100S4

3

89

195

8

СТУД-РЦ-5,6-А-4/4

100L4

4

89

190

9

СТУД-РЦ-5,6-Б-4/4

100L4

4

89

204

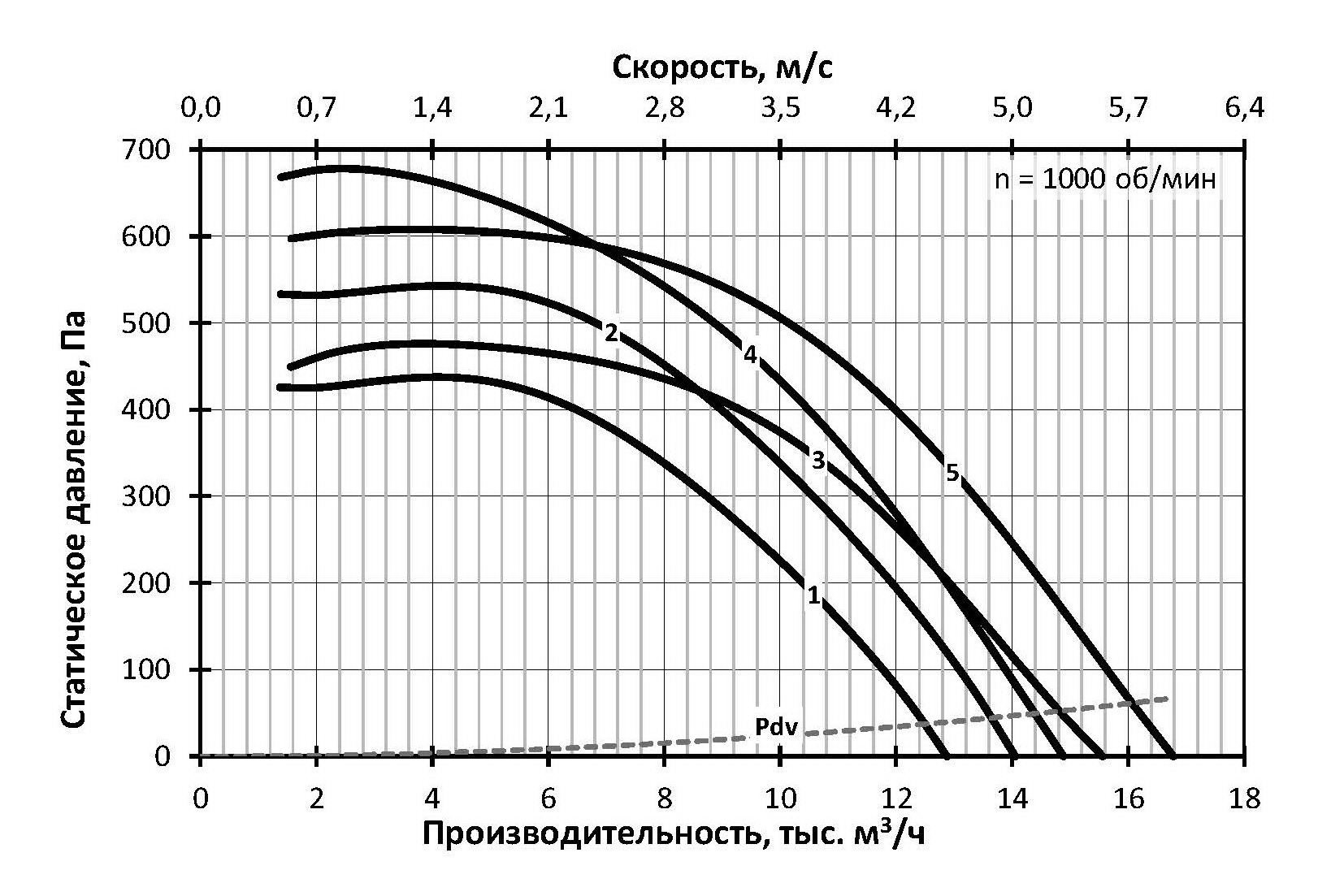

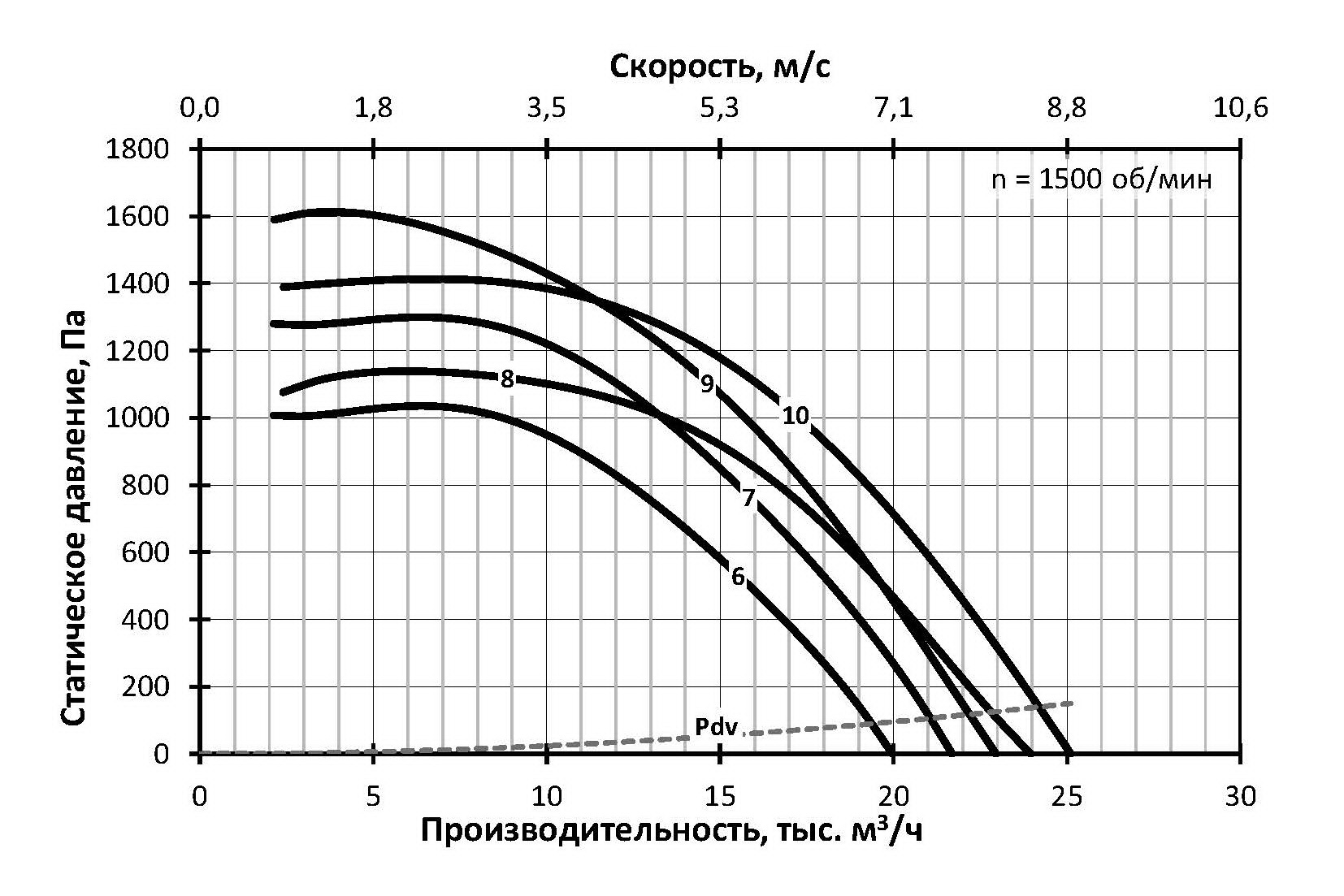

Графики для вентиляторов СТУД-РЦ-6,3

СТУД-РЦ-6,3 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦ-6,3

СТУД-РЦ-6,3 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-6,3-А-6/1,1

80MB6

1,1

83

246

2

СТУД-РЦ-6,3-А-6/1,5

90L6

1,5

83

249

3

СТУД-РЦ-6,3-Б-6/1,5

90L6

1,5

83

269

4

СТУД-РЦ-6,3-А-6/2,2

100L6

2,2

84

258

5

СТУД-РЦ-6,3-Б-6/2,2

100L6

2,2

84

278

6

СТУД-РЦ-6,3-А-4/4

100L4

4

93

260

7

СТУД-РЦ-6,3-А-4/5,5

112M4

5,5

93

281

8

СТУД-РЦ-6,3-Б-4/5,5

112M4

5,5

93

301

9

СТУД-РЦ-6,3-А-4/7,5

132S4

7,5

93

305

10

СТУД-РЦ-6,3-Б-4/7,5

132S4

7,5

93

325

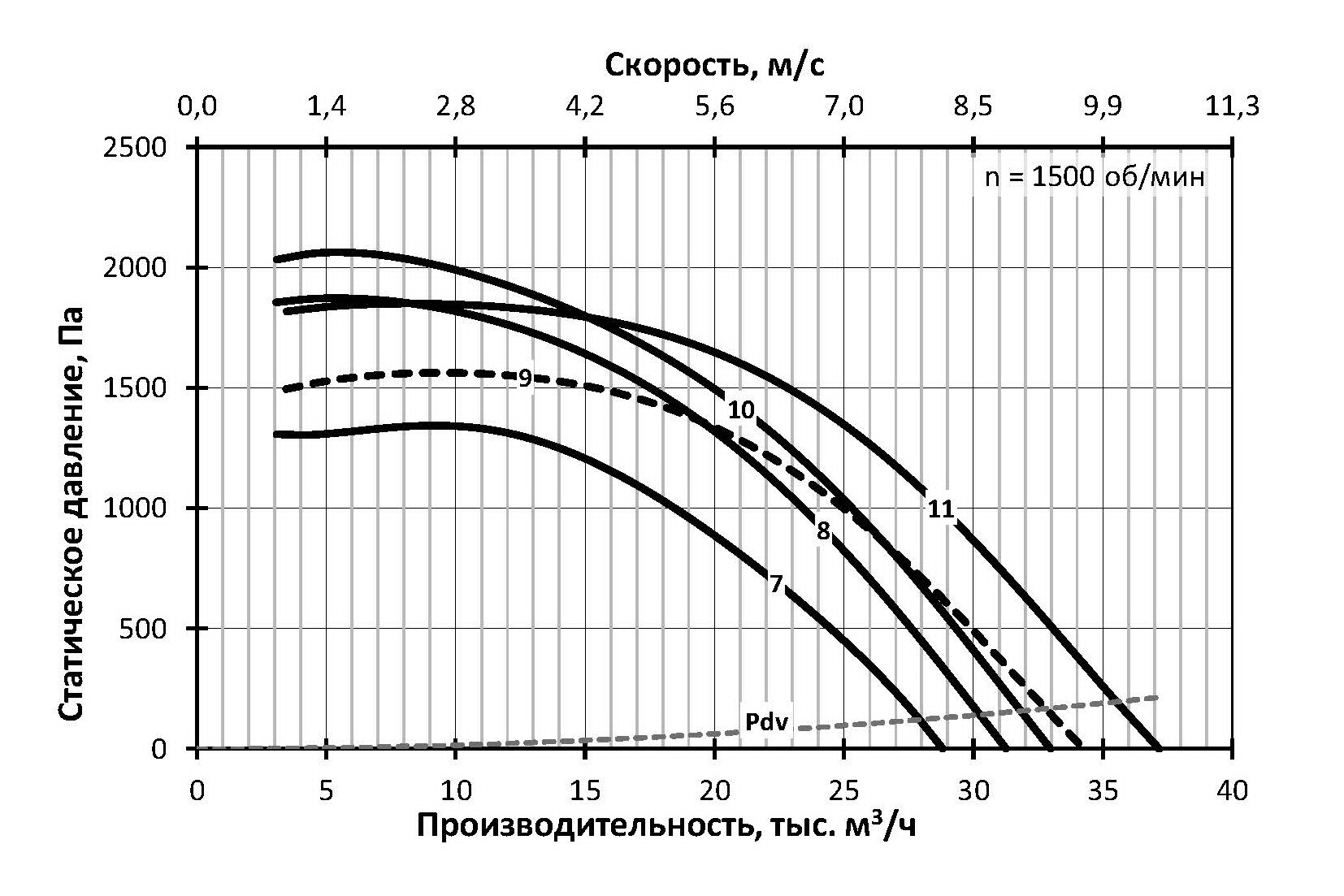

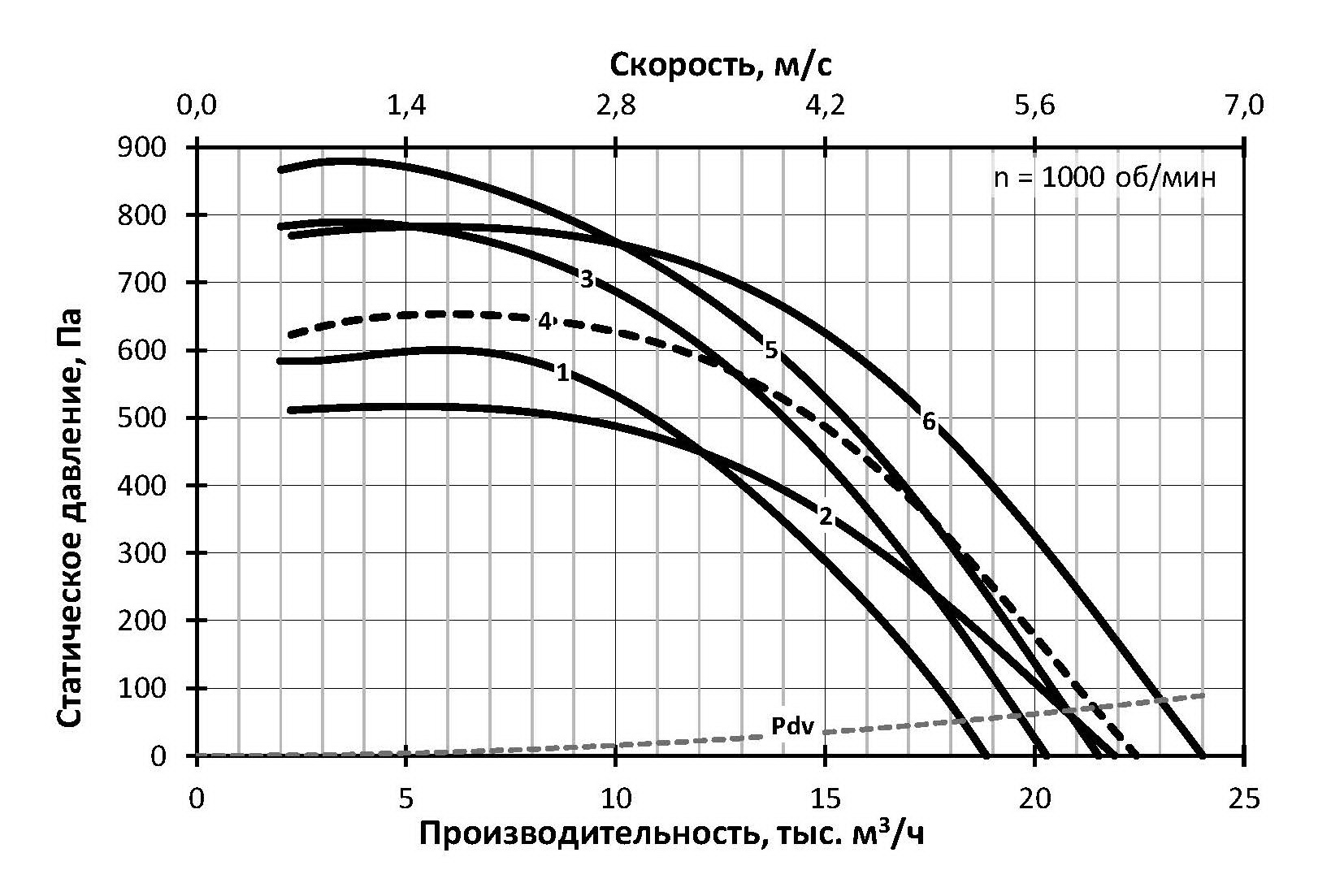

Графики для вентиляторов СТУД-РЦ-7,1

СТУД-РЦ-7,1 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦ-7,1

СТУД-РЦ-7,1 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-7,1-А-6/2,2

100L6

2,2

87

342

2

СТУД-РЦ-7,1-Б-6/2,2

100L6

2,2

87

369

3

СТУД-РЦ-7,1-А-6/3

112MA6

3

87

348

4

СТУД-РЦ-7,1-Б-6/3

112MA6

3

87

375

5

СТУД-РЦ-7,1-А-6/4

112MB6

4

87

356

6

СТУД-РЦ-7,1-Б-6/4

112MB6

4

87

383

7

СТУД-РЦ-7,1-А-4/7,5

132S4

7,5

97

389

8

СТУД-РЦ-7,1-А-4/11

132M4

11

97

401

9

СТУД-РЦ-7,1-Б-4/11

132M4

11

97

428

10

СТУД-РЦ-7,1-А-4/15

160S4

15

97

439

11

СТУД-РЦ-7,1-Б-4/15

160S4

15

97

466

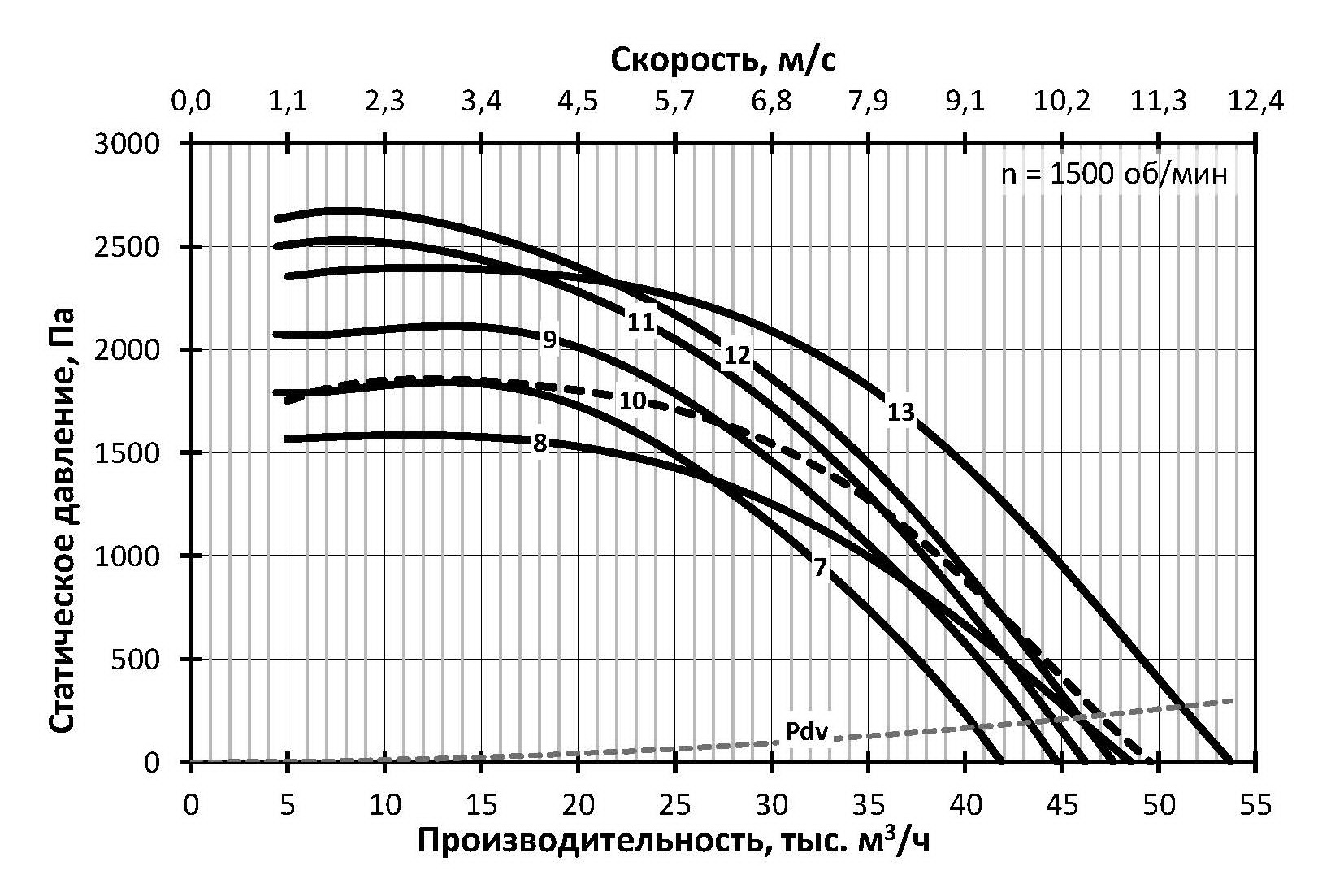

Графики для вентиляторов СТУД-РЦ-8

СТУД-РЦ-8 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦ-8

СТУД-РЦ-8 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-8-А-6/4

112MB6

4

91

406

2

СТУД-РЦ-8-Б-6/4

112MB6

4

91

437

3

СТУД-РЦ-8-А-6/5,5

132S6

5,5

91

433

4

СТУД-РЦ-8-Б-6/5,5

132S6

5,5

91

464

5

СТУД-РЦ-8-А-6/7,5

132M6

7,5

91

446

6

СТУД-РЦ-8-Б-6/7,5

132M6

7,5

91

477

7

СТУД-РЦ-8-А-4/15

160S4

15

100

489

8

СТУД-РЦ-8-Б-4/15

160S4

15

100

520

9

СТУД-РЦ-8-А-4/18,5

160M4

18,5

100

506

10

СТУД-РЦ-8-Б-4/18,5

160M4

18,5

100

537

11

СТУД-РЦ-8-А-4/22

180S4

22

101

534

12

СТУД-РЦ-8-А-4/30

180M4

30

101

554

13

СТУД-РЦ-8-Б-4/30

180M4

30

101

585

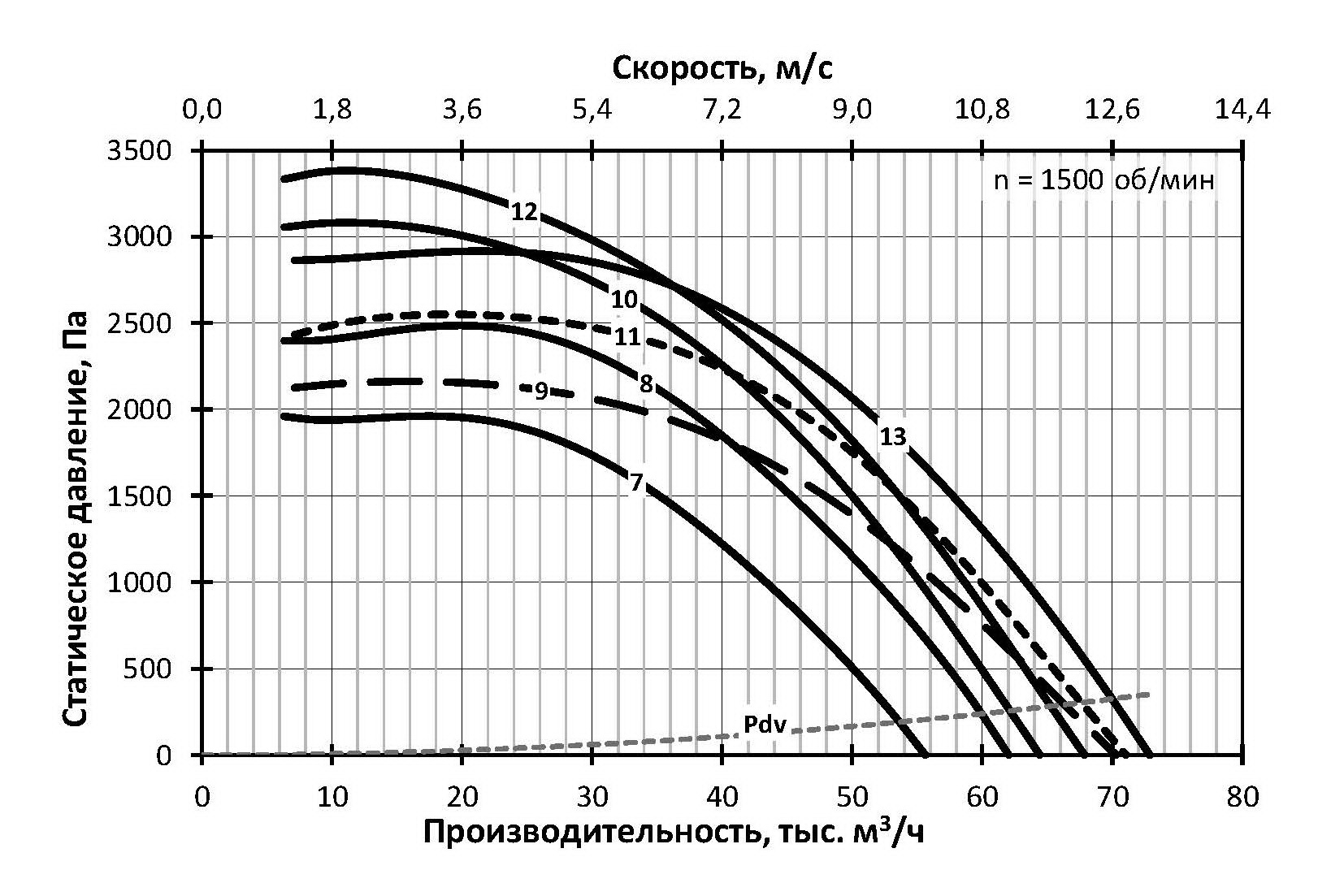

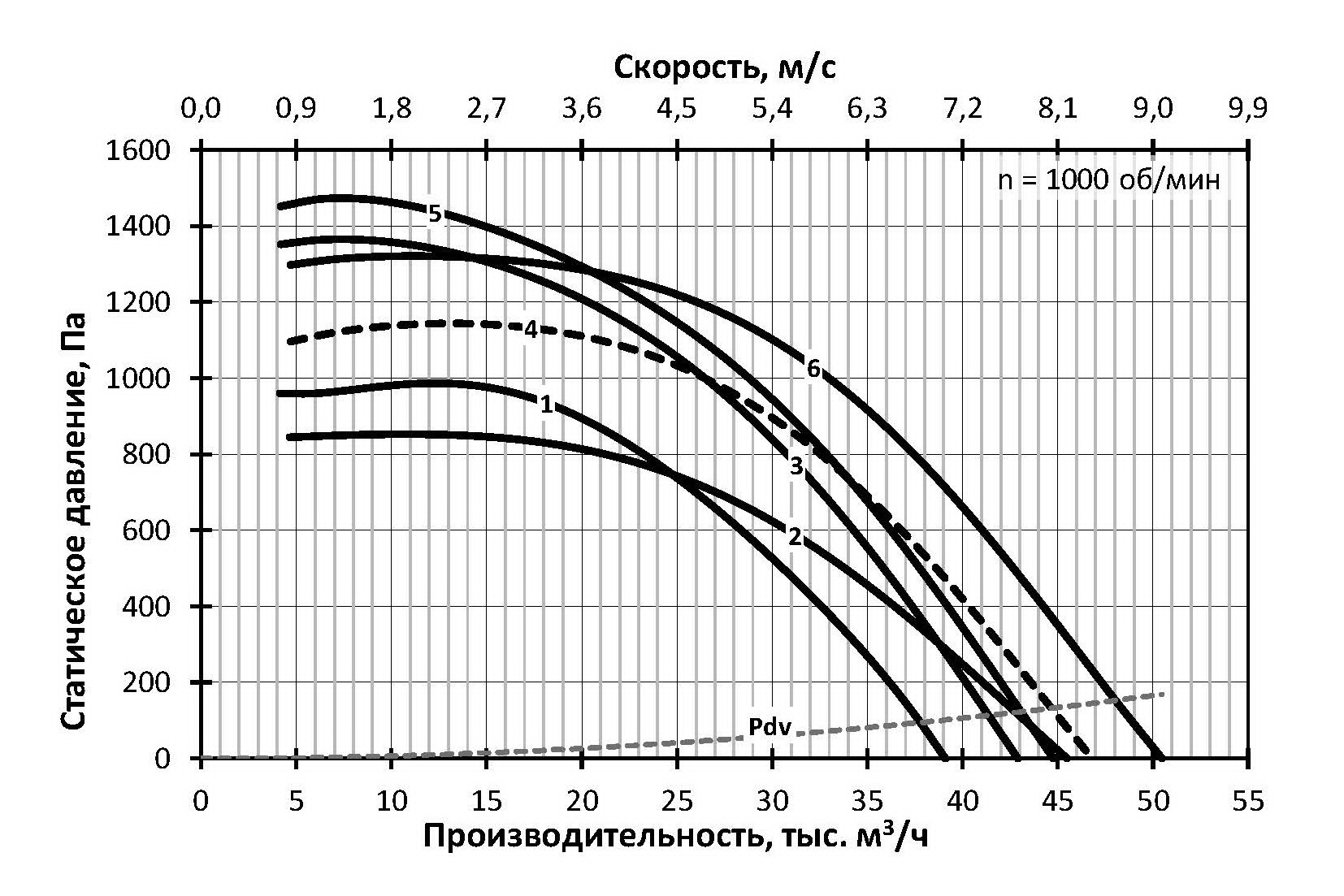

Графики для вентиляторов СТУД-РЦ-9

СТУД-РЦ-9 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦ-9

СТУД-РЦ-9 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-9-А-6/7,5

132M6

7,5

95

538

2

СТУД-РЦ-9-Б-6/7,5

132M6

7,5

95

577

3

СТУД-РЦ-9-А-6/11

160S6

11

95

581

4

СТУД-РЦ-9-Б-6/11

160S6

11

95

620

5

СТУД-РЦ-9-А-6/15

160M6

15

95

610

6

СТУД-РЦ-9-Б-6/15

160M6

15

95

649

7

СТУД-РЦ-9-А-4/22

180S4

22

104

626

8

СТУД-РЦ-9-А-4/30

180M4

30

104

646

9

СТУД-РЦ-9-Б-4/30

180M4

30

104

685

10

СТУД-РЦ-9-А-4/37

200M4

37

104

701

11

СТУД-РЦ-9-Б-4/37

200M4

37

104

740

12

СТУД-РЦ-9-А-4/45

200L4

45

104

726

13

СТУД-РЦ-9-Б-4/45

200L4

45

104

765

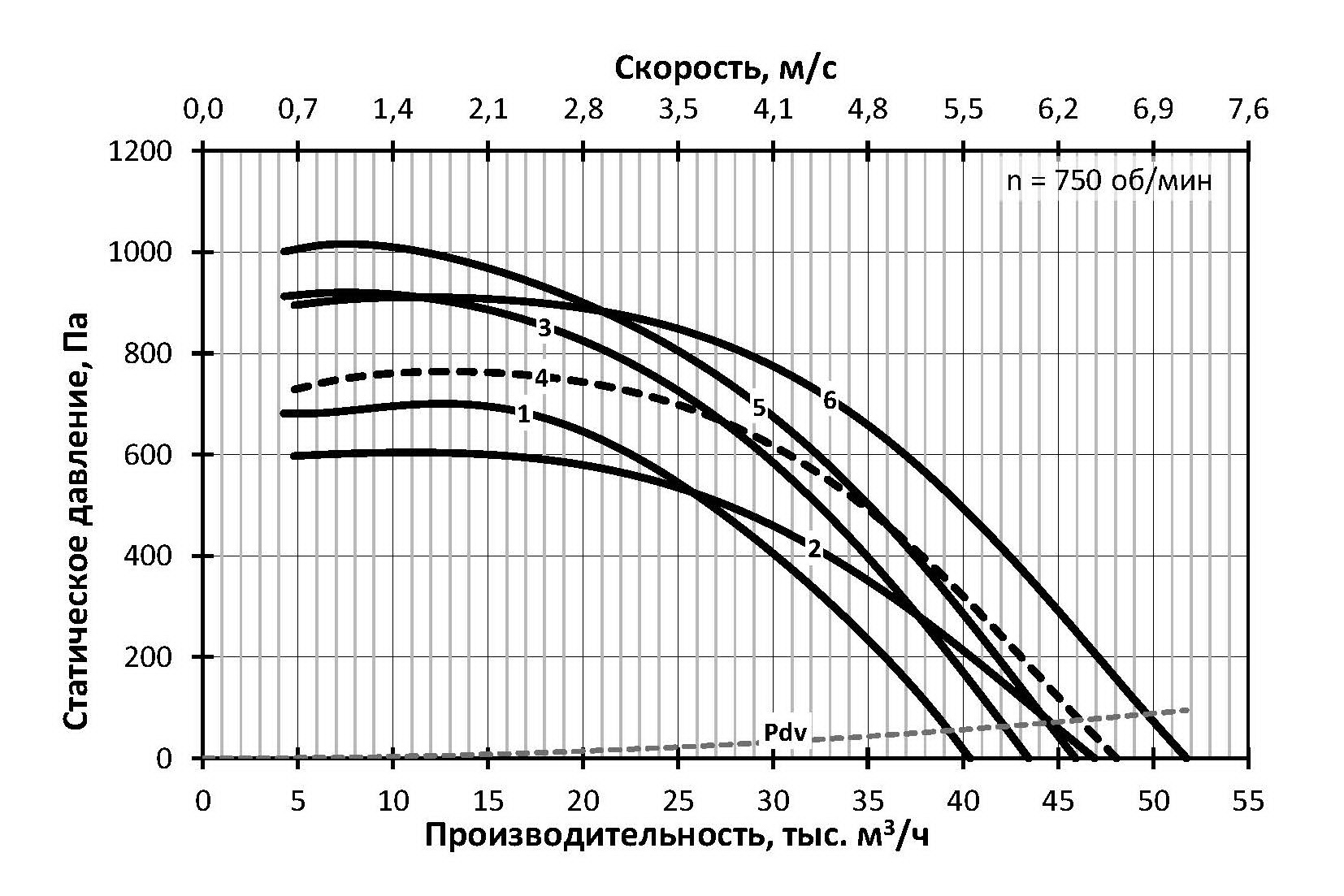

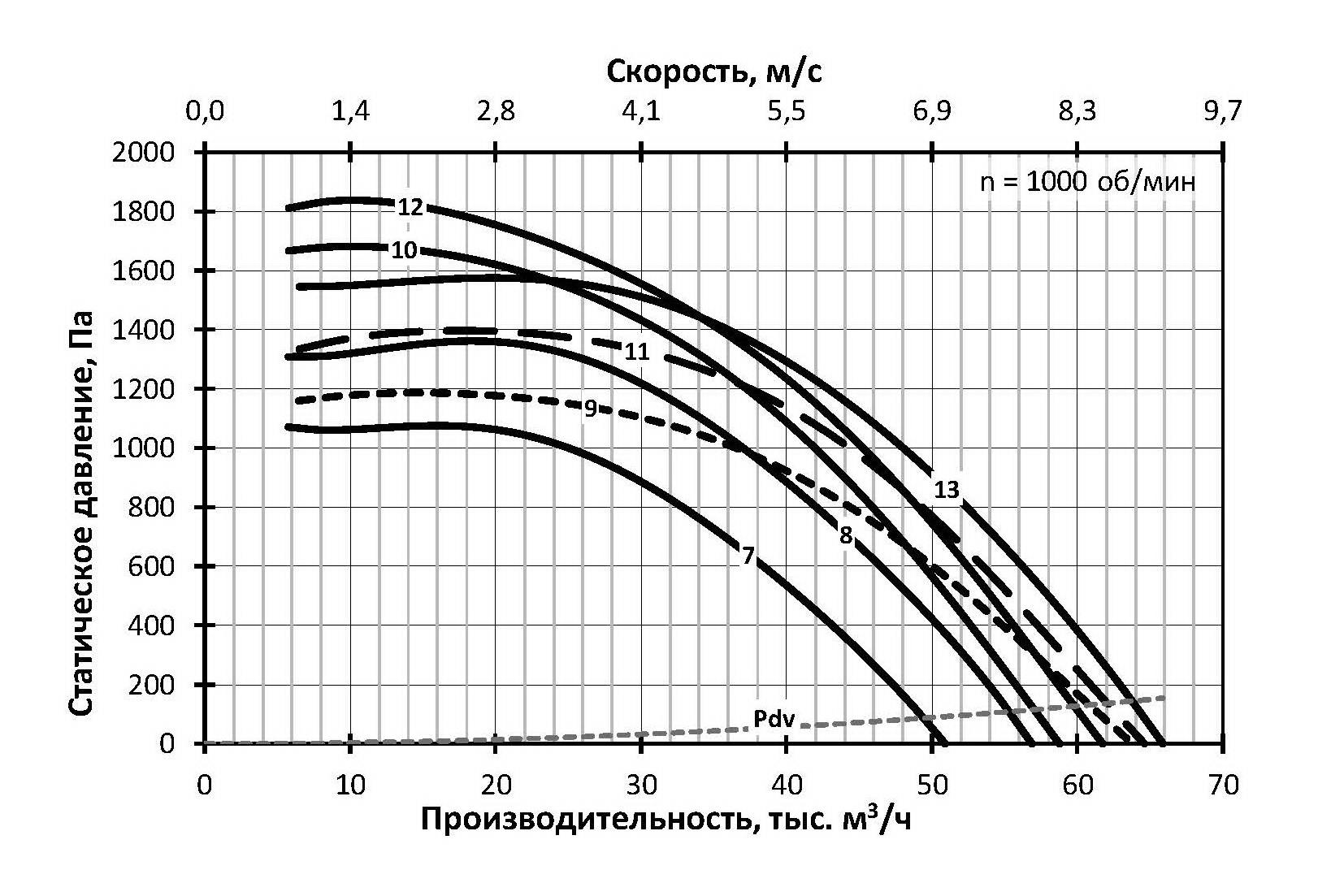

Графики для вентиляторов  СТУД-РЦ-10

СТУД-РЦ-10 - 750 Об/мин

Графики для вентиляторов  СТУД-РЦ-10

СТУД-РЦ-10 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-10-А-8/5,5

132M8

5,5

92

602

2

СТУД-РЦ-10-Б-8/5,5

132M8

5,5

92

647

3

СТУД-РЦ-10-А-8/7,5

160S8

7,5

92

645

4

СТУД-РЦ-10-Б-8/7,5

160S8

7,5

92

690

5

СТУД-РЦ-10-А-8/11

160M8

11

92

670

6

СТУД-РЦ-10-Б-8/11

160M8

11

92

715

7

СТУД-РЦ-10-А-6/11

160S6

11

98

645

8

СТУД-РЦ-10-А-6/15

160M6

15

98

674

9

СТУД-РЦ-10-Б-6/15

160M6

15

98

719

10

СТУД-РЦ-10-А-6/18,5

180M6

18,5

98

700

11

СТУД-РЦ-10-Б-6/18,5

180M6

18,5

98

745

12

СТУД-РЦ-10-А-6/22

200M6

22

98

730

13

СТУД-РЦ-10-Б-6/22

200M6

22

98

775

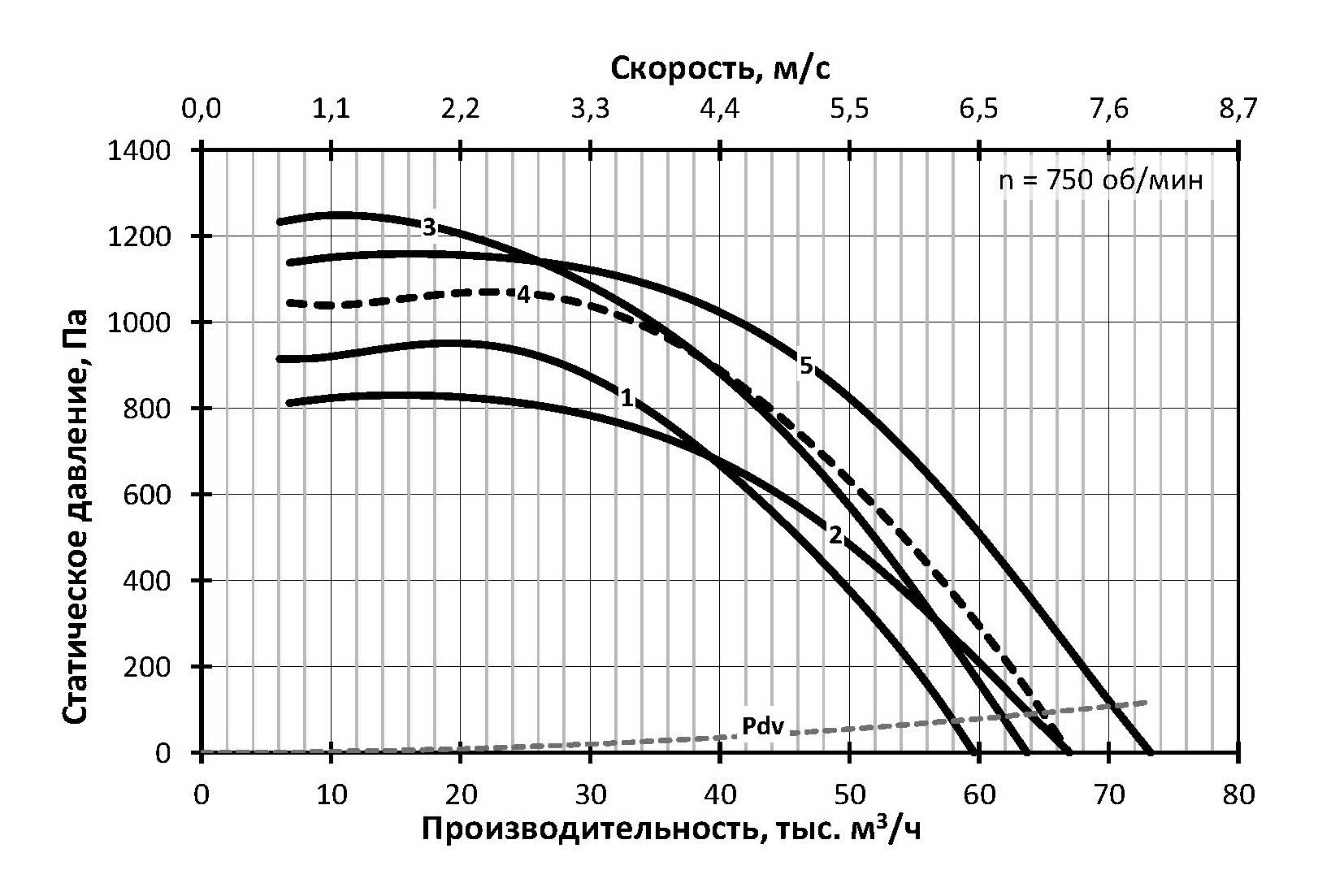

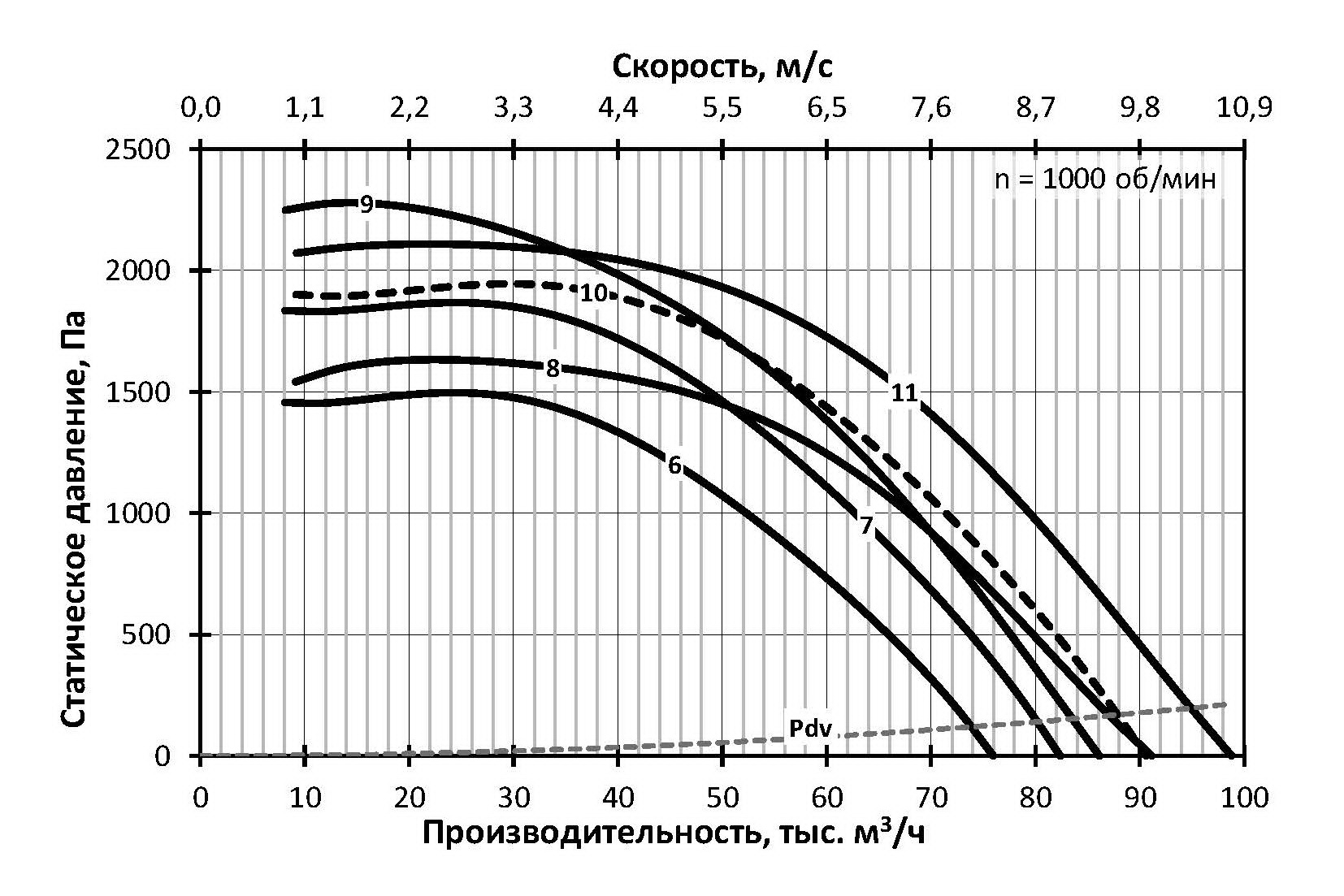

Графики для вентиляторов СТУД-РЦ-11,2

СТУД-РЦ-11,2 - 750 Об/мин

Графики для вентиляторов СТУД-РЦ-11,2

СТУД-РЦ-11,2 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-11,2-А-8/11

160M8

11

95

745

2

СТУД-РЦ-11,2-Б-8/11

160M8

11

95

796

3

СТУД-РЦ-11,2-А-8/15

180M8

15

96

775

4

СТУД-РЦ-11,2-Б-8/15

180M8

15

96

826

5

СТУД-РЦ-11,2-Б-8/18,5

200M8

18,5

96

871

6

СТУД-РЦ-11,2-А-6/22

200M6

22

102

805

7

СТУД-РЦ-11,2-А-6/30

200L6

30

102

840

8

СТУД-РЦ-11,2-Б-6/30

200L6

30

102

891

9

СТУД-РЦ-11,2-А-6/37

225M6

37

102

903

10

СТУД-РЦ-11,2-Б-6/37

225M6

37

102

954

11

СТУД-РЦ-11,2-Б-6/45

250S6

45

102

1086

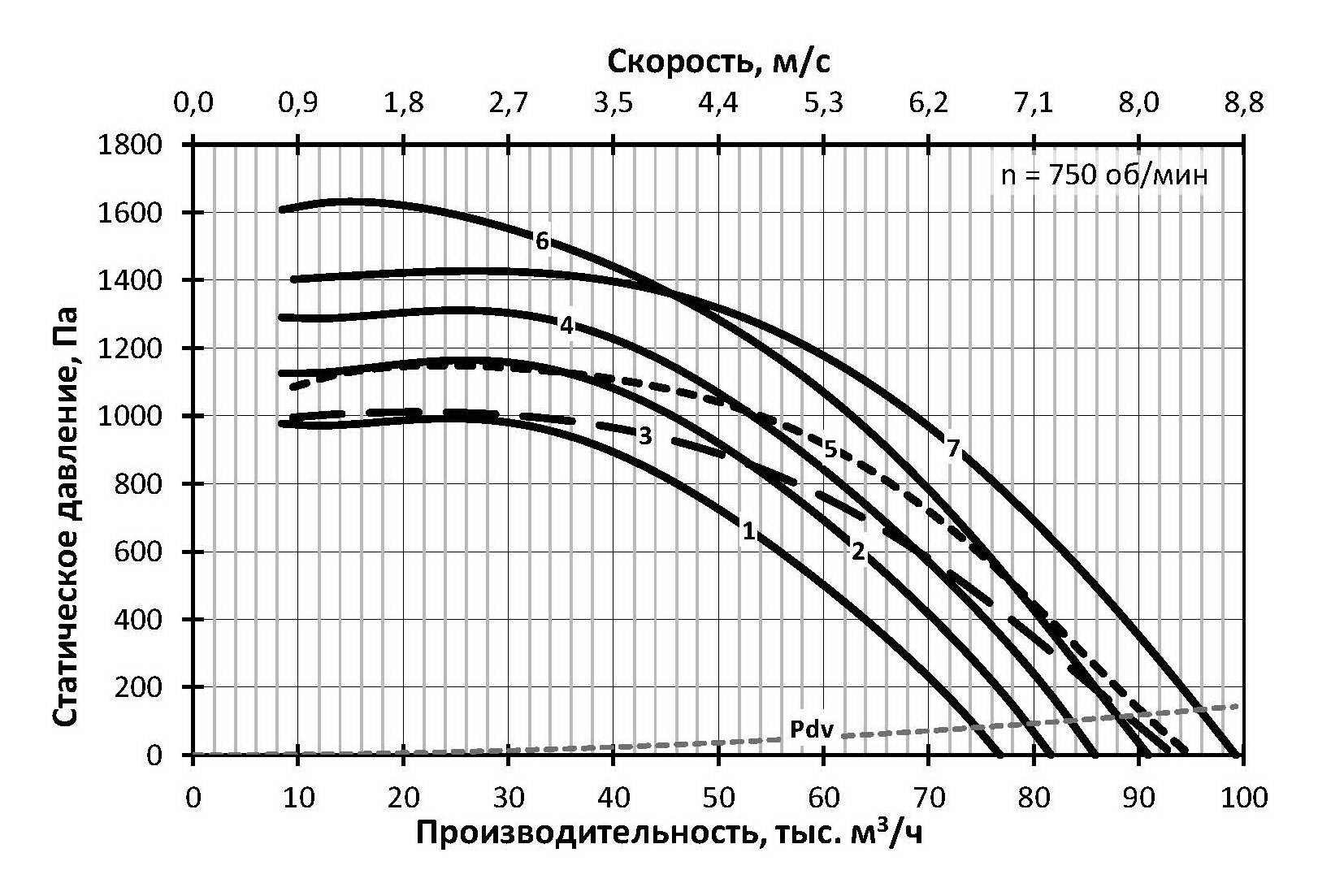

Графики для вентиляторов СТУД-РЦ-12,5

СТУД-РЦ-12,5 - 750 Об/мин

Графики для вентиляторов СТУД-РЦ-12,5

СТУД-РЦ-12,5 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-12,5-А-8/15

180M8

15

99

880

2

СТУД-РЦ-12,5-А-8/18,5

200M8

18,5

99

925

3

СТУД-РЦ-12,5-Б-8/18,5

200M8

18,5

99

985

4

СТУД-РЦ-12,5-А-8/22

200L8

22

99

950

5

СТУД-РЦ-12,5-Б-8/22

200L8

22

99

1010

6

СТУД-РЦ-12,5-А-8/30

225M8

30

99

1005

7

СТУД-РЦ-12,5-Б-8/30

225M8

30

99

1065

8

СТУД-РЦ-12,5-А-6/37

225M6

37

105

1008

9

СТУД-РЦ-12,5-А-6/45

250S6

45

105

1140

10

СТУД-РЦ-12,5-Б-6/45

250S6

45

105

1200

11

СТУД-РЦ-12,5-А-6/55

250M6

55

105

1180

12

СТУД-РЦ-12,5-Б-6/55

250M6

55

105

1240

13

СТУД-РЦ-12,5-А-6/75

280S6

75

105

1270

14

СТУД-РЦ-12,5-Б-6/75

280S6

75

105

1330

Графики для вентиляторов СТУД-РЦ-12,5

СТУД-РЦ-12,5 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦ-12,5-А-8/15

180M8

15

99

1070

2

СТУД-РЦ-12,5-А-8/18,5

200M8

18,5

99

1115

3

СТУД-РЦ-12,5-Б-8/18,5

200M8

18,5

99

1235

4

СТУД-РЦ-12,5-А-8/22

200L8

22

99

1140

5

СТУД-РЦ-12,5-Б-8/22

200L8

22

99

1260

6

СТУД-РЦ-12,5-В-8/30

225M8

30

99

1222

7

СТУД-РЦ-12,5-Б-8/30

225M8

30

99

1315

8

СТУД-РЦ-12,5-Б-8/37

250S8

37

99

1410

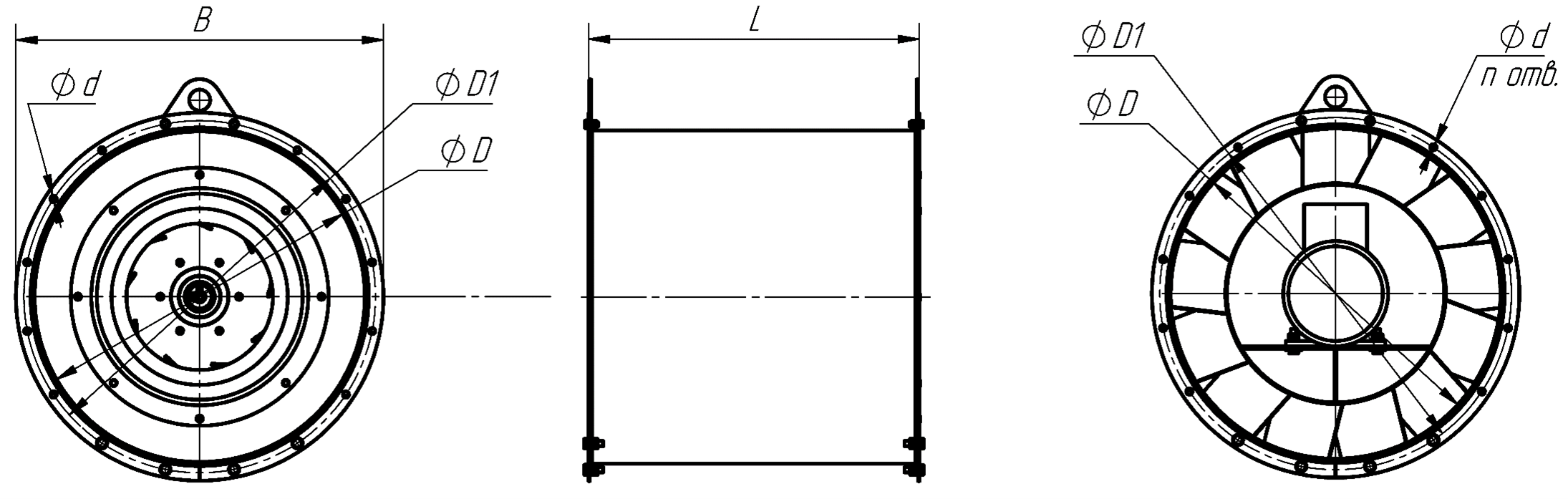

Габаритно-присоединительные размеры


Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Шт.

D

D1

B

L

d

n

2,8

450

490

520

445

8

8

3,15

500

540

570

500

8

12

3,55

560

600

630

565

8

12

4

630

670

710

635

8

12

4,5

710

760

790

715

8

16

5

800

850

880

795

10

16

5,6

900

950

990

890

10

16

6,3

1000

1050

1090

1000

12

16

7,1

1120

1180

1210

1130

12

20

8

1250

1310

1340

1270

12

20

9

1400

1460

1490

1430

14

20

10

1600

1660

1690

1590

14

24

11,2

1800

1860

1890

1780

18

24

12,5

2000

2060

2090

1985

18

24

Размеры L указаны максимальные для приведённых в каталоге типоразмеров

Сопутствующие товары

Комплект монтажных опор МОВ-ОВ

Требуются для монтажа осевых и радиальных вентиляторов с цилиндрическим корпусом

Диффузор

Устанавливается на выходе из вентилятора для перехода с сечения вентилятора на большее сечение воздуховодав

Гибкие вставки

Подсоединяются к фланцам вентиляторов на сторонах всасывания и нагнетания.

Клапан вертикального выброса

Устанавливается на стороне нагнетания радиальных вентиляторов при выпуске потока вверх (Л0°, Пр0°)
