Стакан монтажный СВК

Описание

Стакан монтажный СВК

Стакан монтажный СВК применяется для установки вентиляторов с вертикальной осью вращения колеса на крыше.

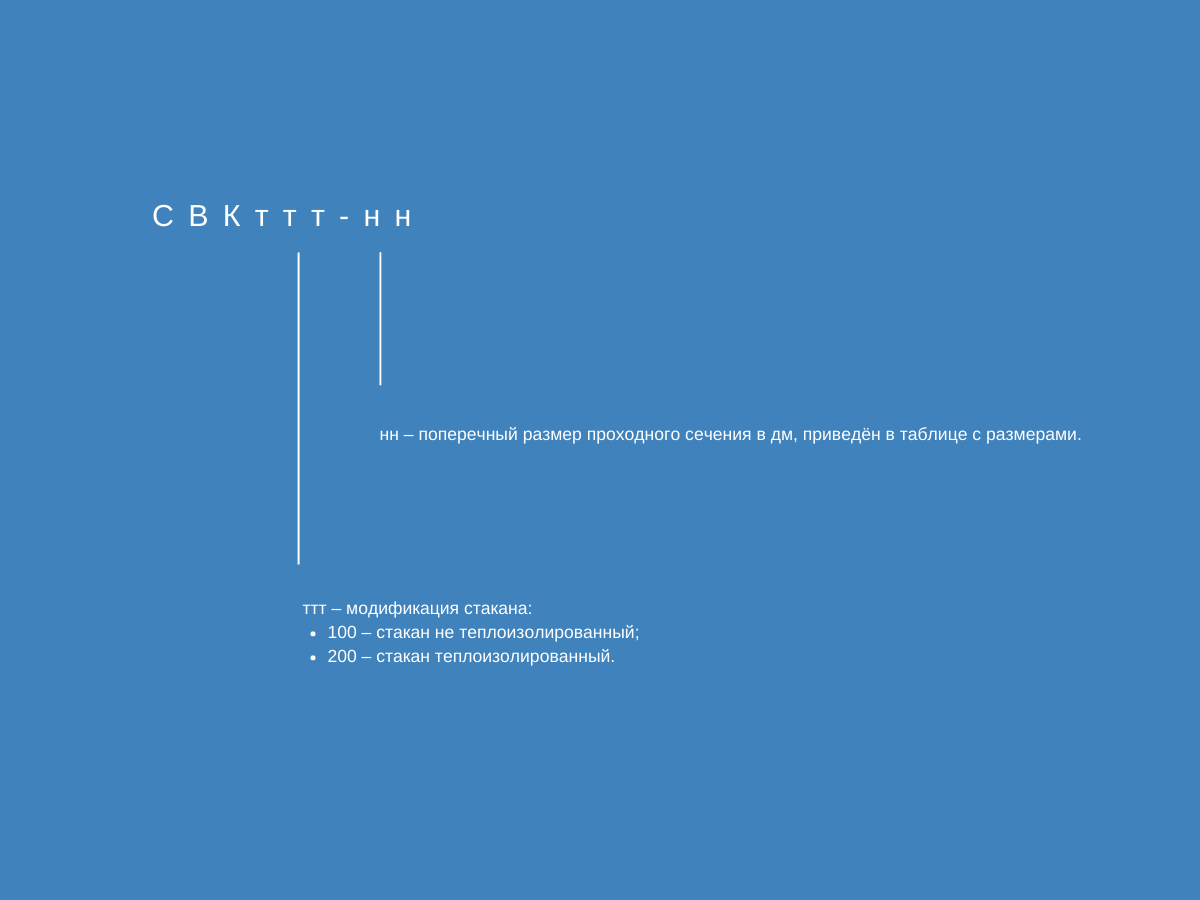

Обозначение

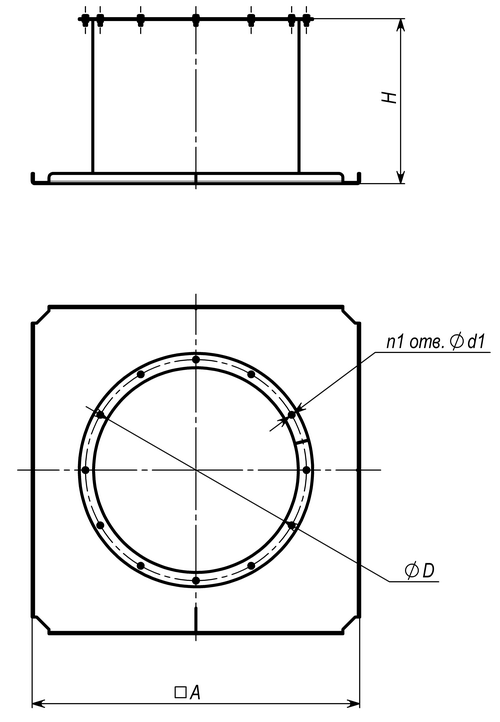

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры


Габаритно-присоединительные размеры

Размер

Размеры, мм

n1

Масса, кг

D

D1

A

Н

d1

СВК100

СВК200

3,15

315

345

615

400

7

8

15

17

3,55

355

395

655

400

8

8

17

20

4

400

440

700

400

8

8

19

22

4,5

450

490

750

400

8

8

21

25

5

500

540

800

400

8

12

23

27

5,6

560

600

860

400

8

12

26

30

6,3

630

670

930

400

8

12

29

34

7,1

710

760

1010

600

8

16

52

60

8

800

850

1100

600

10

16

56

65

9

900

950

1200

600

10

16

67

77

10

1000

1050

1300

600

12

16

91

103

11,2

1120

1180

1420

600

12

20

102

116

12,5

1250

1310

1550

600

12

20

115

129

14

1400

1460

1700

600

14

20

149

183

16

1600

1660

1900

600

18

24

168

206

18

1800

1860

2100

600

18

24

188

230
