Вентилятор ПОСТ-ОВ – приточный осевой вентилятор для систем ПДВ


Вентилятор ПОСТ-ОВ – приточный осевой вентилятор для систем ПДВ.

Вентилятор оснащается осевым рабочим колесом с листовыми лопатками и цилиндрическим корпусом. На выходе потока из рабочего колеса вентилятора установлен спрямляющий аппарат. Рабочее колесо устанавливается непосредственно на вал электродвигателя.
Вентилятор изготавливается из углеродистых сталей с полимерным покрытием.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц. Кабель от электродвигателя выведен в клеммную коробку на корпусе вентилятора.

В зависимости от габарита электродвигателя корпус вентилятора изготавливается в исполнениях И1 или И2. На фотографии показан вариант И1, вентилятор с корпусом в варианте И2 показан во вкладке (Габаритно-присоединительные размеры) на габаритном эскизе.

Типоразмерный ряд

Изготавливается в 12 типоразмерах с номинальными диаметрами рабочего колеса от 3,55 дм до 12,5 дм.

  • В варианте И1 электродвигатель устанавливается во втулке спрямляющего аппарата и расположен со стороны выхода потока.
  • В варианте И2 электродвигатель установлен в корпусе на кронштейнах со стороны входа потока в рабочее колесо, а спрямляющий аппарат является приставной частью корпуса вентилятора с другой стороны рабочего колеса.

Соответствие исполнения корпуса и типа вентилятора указано в таблицах при аэродинамических характеристиках.
Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv соответствует кольцевому сечению проточной части вокруг втулки рабочего колеса вентилятора. Втулочное отношение равно 0,6.

Вентиляторы серии АКСИН-В имеют одинаковые характеристики с вентиляторами ПОСТ-ОВ, но отмеченные звёздочкой позиции в таблицах с типоразмерами изготавливаются только для типа ПОСТ.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе меньше Lw на 1 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами, меньше Lw на 10 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности на среднегеометрических частотах октавных полос

Число полюсов электродвигателя Среднегеометрическая частота октавы –i, Гц
63 125 250 500 1000 2000 4000 8000
Поправки уровня звуковой мощности Lwi
2 -25 -21 -12 -4 -4 -7 -12 -20
4 -23 -14 -6 -6 -9 -14 -22 -31
6 -13 -3 1 -1 -5 -12 -22 -27
8 -6 2 2 -1 -6 -14 -23 -26

Указания по электромонтажу

Электродвигатели, установленные в вентиляторах, по умолчанию подготовлены для работы в трёхфазной сети с питающим напряжением 380 В. Для работы в сети с питающим напряжением 380 В перемычки в распределительной коробке электродвигателя устанавливаются, как показано на схемах ниже.

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой: Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:
схема-380в
схема-380в

Дополнение

При установке без воздуховода на входе вентилятор необходимо комплектовать входным коллектором, чтобы избежать ухудшения аэродинамической характеристики.
При наружной установке без элементов сети на входе или выходе вентилятор необходимо комплектовать козырьком для защиты от осадков.

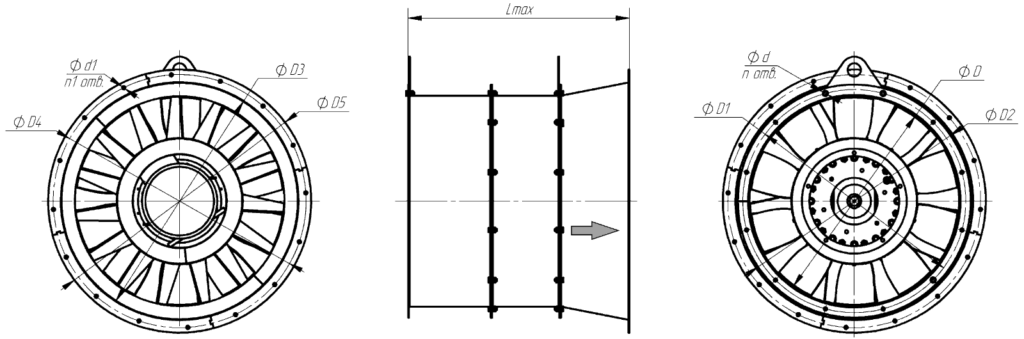

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

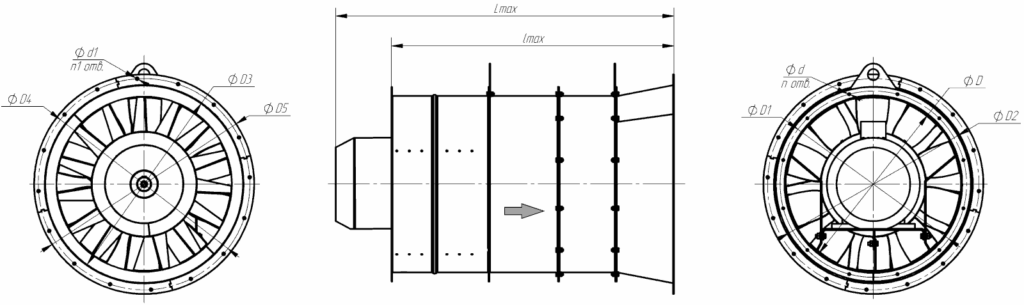

На эскизе изображено исполнение корпуса И2, в котором электродвигатель расположен на стороне входа.


Номер вентилятора Размеры, мм Шт.
D D1 D2 L Lmax d n
И1 И2 И1 И2
3,55 355 395 425 210 350 365 455 8 8
4 400 440 470 230 410 400 510 8 8
4,5 450 490 520 250 460 440 565 8 8
5 500 540 570 280 490 490 650 8 12
5,6 560 600 630 310 630 440 850 8 12
6,3 630 670 700 350 710 525 930 8 12
7,1 710 760 790 390 605 8 16
8 800 850 880 430 655 10 16
9 900 950 990 480 870 10 16
10 1000 1050 1090 530 960 12 16
11,2 1120 1180 1210 590 1050 12 20
12,5 1250 1310 1340 660 1085 12 20

Графики для вентиляторов ПОСТ-ОВ-3,55

ПОСТ-ОВ-3,55 — 1500 Об/мин

Графики для вентиляторов ПОСТ-ОВ-3,55

ПОСТ-ОВ-3,55 — 3000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-3,55-4/0,12 56A4 0,12 И1 59 23
2 ПОСТ-ОВ-3,55-4/0,18 56B4 0,18 И1 59 24
3 ПОСТ-ОВ-3,55-2/1,1 71B2 1,1 И1 75 31
4 ПОСТ-ОВ-3,55-2/1,5 80MA2 1,5 И2 75 38
Графики для вентиляторов ПОСТ-ОВ-4

ПОСТ-ОВ-4 — 1500 Об/мин

Графики для вентиляторов ПОСТ-ОВ-4

ПОСТ-ОВ-4 — 3000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-4-4/0,25 63A4 0,25 И1 63 30
2 ПОСТ-ОВ-4-4/0,37 63B4 0,37 И1 63 30
3 ПОСТ-ОВ-4-2/2,2 80MB2 2,2 И1 79 40
4 ПОСТ-ОВ-4-2/3 90L2 3 И2 79 48
Графики для вентиляторов ПОСТ-ОВ-4,5

ПОСТ-ОВ-4,5 — 1500 Об/мин

Графики для вентиляторов ПОСТ-ОВ-4,5

ПОСТ-ОВ-4,5 — 3000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-4,5-4/0,37 63B4 0,37 И1 66 36
2 ПОСТ-ОВ-4,5-4/0,55 71A4 0,55 И1 67 40
3 ПОСТ-ОВ-4,5-2/4 100S2 4 И2 83 61
4 ПОСТ-ОВ-4,5-2/5,5 100L2 5,5 И2 83 70
Графики для вентиляторов ПОСТ-ОВ-5

ПОСТ-ОВ-5 — 1500 Об/мин

Графики для вентиляторов ПОСТ-ОВ-5

ПОСТ-ОВ-5 — 3000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-5-4/0,75 71B4 0,75 И1 70 48
2 ПОСТ-ОВ-5-4/1,1 80MA4 1,1 И1 70 52
3 ПОСТ-ОВ-5-2/7,5 112M2 7,5 И2 86 100
4 ПОСТ-ОВ-5-2/11 132M2 11 И2 86 127
Графики для вентиляторов ПОСТ-ОВ-5,6

ПОСТ-ОВ-5,6 — 1500 Об/мин

Графики для вентиляторов ПОСТ-ОВ-5,6

ПОСТ-ОВ-5,6 — 3000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-5,6-4/1,5 80MB4 1,5 И1 74 64
2 ПОСТ-ОВ-5,6-4/2,2 90L4 2,2 И1 74 67
3 ПОСТ-ОВ-5,6-2/11 132M2 11 И2 89 139
4 ПОСТ-ОВ-5,6-2/15 160S2 15 И2 90 177
Графики для вентиляторов ПОСТ-ОВ-6,3

ПОСТ-ОВ-6,3 — 1500 Об/мин

Графики для вентиляторов ПОСТ-ОВ-6,3

ПОСТ-ОВ-6,3 — 3000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-6,3-4/2,2 90L4 2,2 И1 77 80
2 ПОСТ-ОВ-6,3-4/3 100S4 3 И1 77 82
3 ПОСТ-ОВ-6,3-2/22 180S2 22 И2 93 224
4 ПОСТ-ОВ-6,3-2/30 180M2 30 И2 93 247
Графики для вентиляторов ПОСТ-ОВ-7,1

ПОСТ-ОВ-7,1 — 1000 Об/мин

Графики для вентиляторов ПОСТ-ОВ-7,1

ПОСТ-ОВ-7,1 — 1500 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-7,1-6/1,1 80MB6 1,1 И1 72 94
2 ПОСТ-ОВ-7,1-6/1,5 90L6 1,5 И1 72 97
3 ПОСТ-ОВ-7,1-4/5,5 112M4 5,5 И1 81 129
Графики для вентиляторов ПОСТ-ОВ-8

ПОСТ-ОВ-8 — 1000 Об/мин

Графики для вентиляторов ПОСТ-ОВ-8

ПОСТ-ОВ-8 — 1500 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-8-6/2,2 100L6 2,2 И1 76 127
2 ПОСТ-ОВ-8-6/3 112MA6 3 И1 76 133
3 ПОСТ-ОВ-8-4/7,5 132S4 7,5 И1 85 174
4 ПОСТ-ОВ-8-4/11 132M4 11 И1 85 186
Графики для вентиляторов ПОСТ-ОВ-9

ПОСТ-ОВ-9 — 750 Об/мин

Графики для вентиляторов ПОСТ-ОВ-9

ПОСТ-ОВ-9 — 1000 Об/мин

Графики для вентиляторов ПОСТ-ОВ-9

ПОСТ-ОВ-9 — 1500 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-9-8/2,2 112MA8 2,2 И1 73 161
2 ПОСТ-ОВ-9-6/4 112MB6 4 И1 80 169
3 ПОСТ-ОВ-9-6/5,5 132S6 5,5 И1 80 196
4 ПОСТ-ОВ-9-4/15 160S4 15 И1 89 252
5 ПОСТ-ОВ-9-4/18,5 160M4 18,5 И1 89 269
Графики для вентиляторов ПОСТ-ОВ-10

ПОСТ-ОВ-10 — 750 Об/мин

Графики для вентиляторов ПОСТ-ОВ-10

ПОСТ-ОВ-10 — 1000 Об/мин

Графики для вентиляторов ПОСТ-ОВ-10

ПОСТ-ОВ-10 — 1500 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-10-8/3 112MB8 3 И1 76 199
2 ПОСТ-ОВ-10-8/4 132S8 4 И1 76 229
3 ПОСТ-ОВ-10-6/7,5 132M6 7,5 И1 83 242
4 ПОСТ-ОВ-10-6/11 160S6 11 И1 83 285
5 ПОСТ-ОВ-10-4/30 180M4 30 И1 92 350
6 ПОСТ-ОВ-10-4/37 200M4 37 И1 92 405
Графики для вентиляторов ПОСТ-ОВ-11,2

ПОСТ-ОВ-11,2 — 750 Об/мин

Графики для вентиляторов ПОСТ-ОВ-11,2

ПОСТ-ОВ-11,2 — 1000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-11,2-8/5,5 132M8 5,5 И1 80 293
2 ПОСТ-ОВ-11,2-8/7,5 160S8 7,5 И1 80 336
3 ПОСТ-ОВ-11,2-6/15 160M6 15 И1 87 365
4 ПОСТ-ОВ-11,2-6/18,5 180M6 18,5 И1 87 391
Графики для вентиляторов ПОСТ-ОВ-12,5

ПОСТ-ОВ-12,5 — 750 Об/мин

Графики для вентиляторов ПОСТ-ОВ-12,5

ПОСТ-ОВ-12,5 — 1000 Об/мин



Обозначение Двигатель Исп. корп. Lw, дБ А M, кг
Тип N, кВт
1 ПОСТ-ОВ-12,5-8/11 160M8 11 И1 84 432
2 ПОСТ-ОВ-12,5-8/15 180M8 15 И1 84 462
3 ПОСТ-ОВ-12,5-6/22 200M6 22 И1 90 492
4 ПОСТ-ОВ-12,5-6/30 200L6 30 И1 90 527
