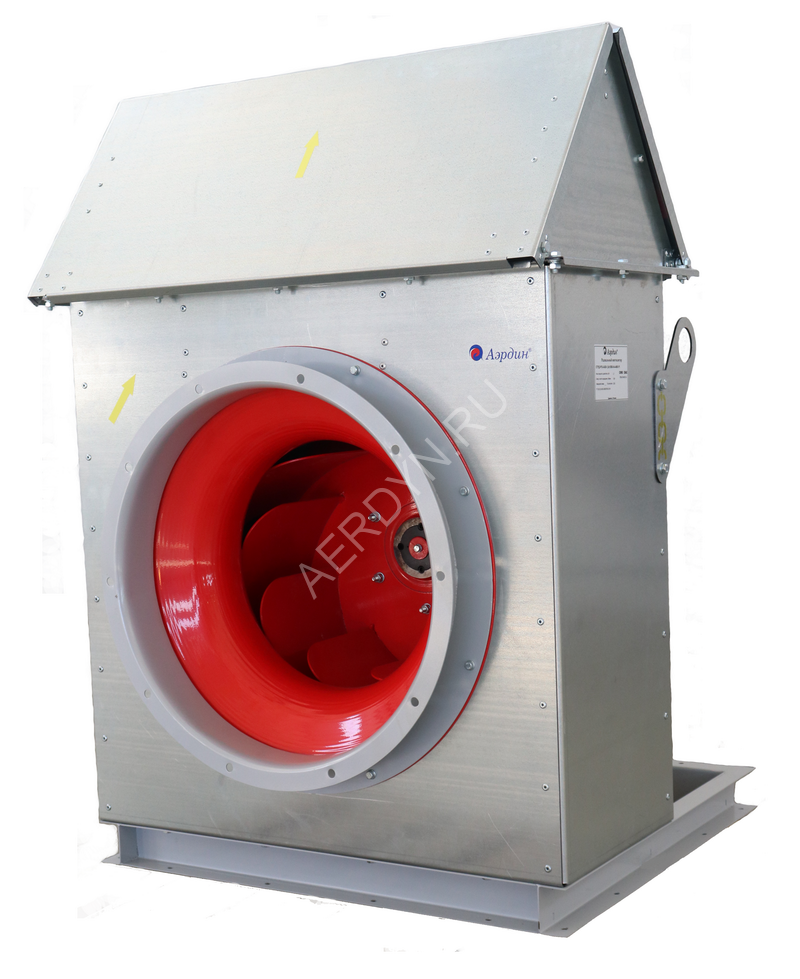

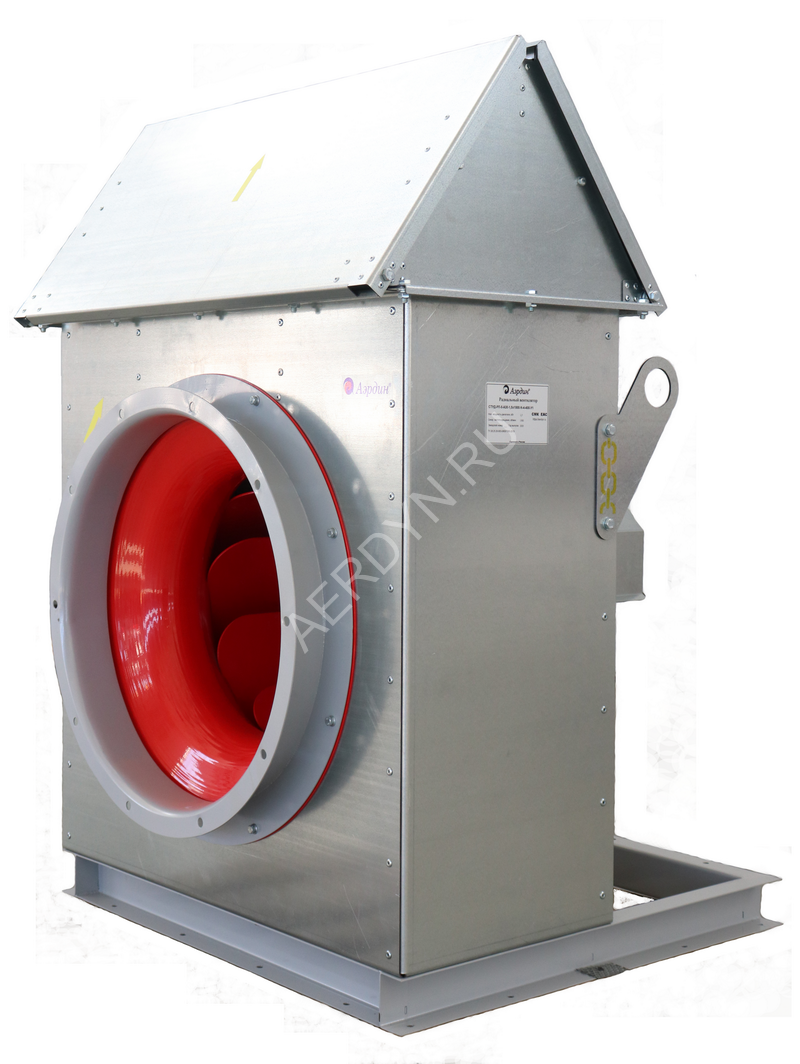

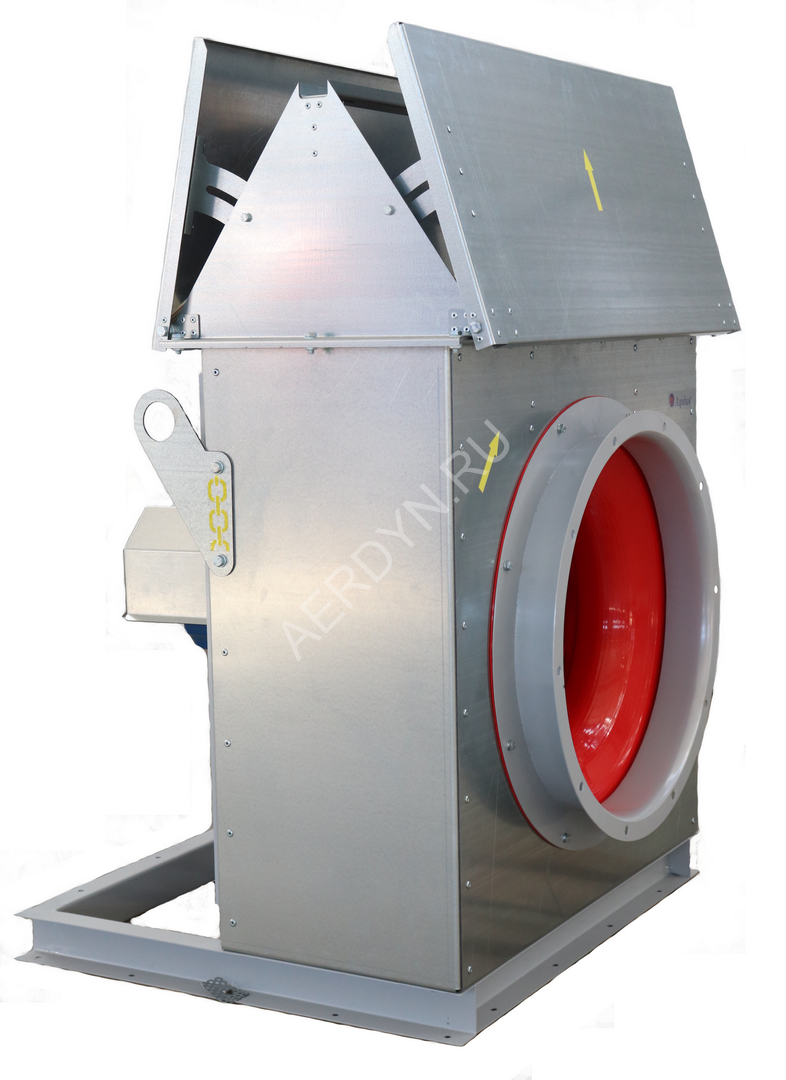

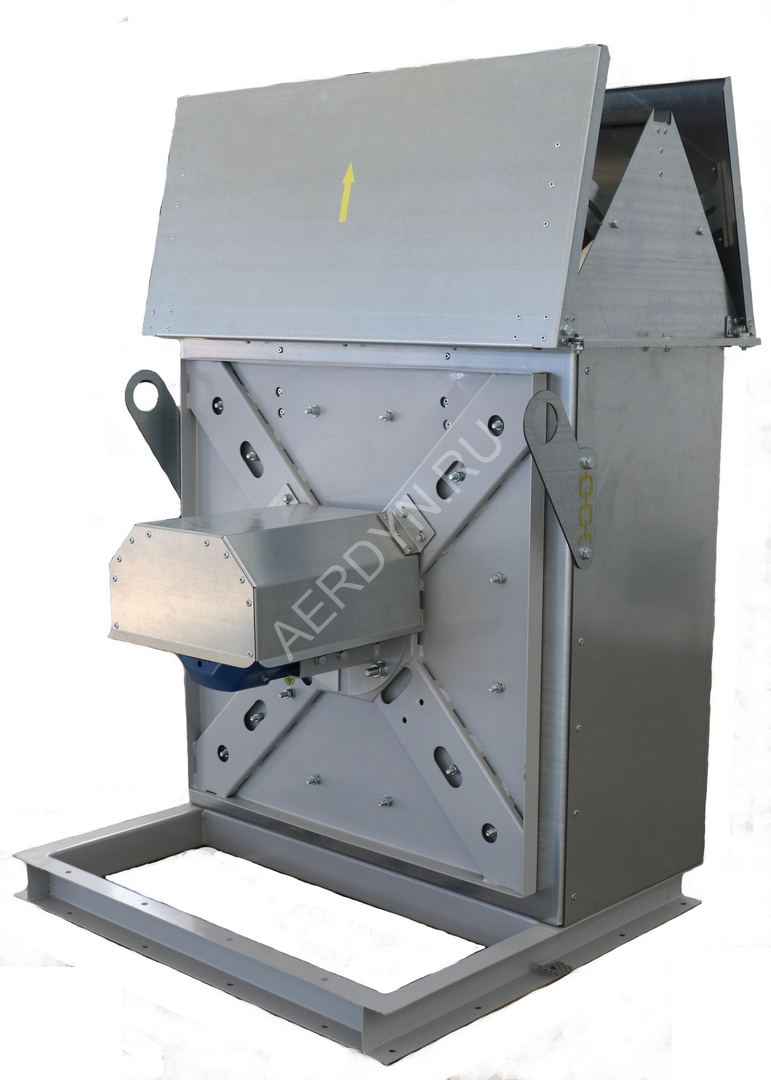

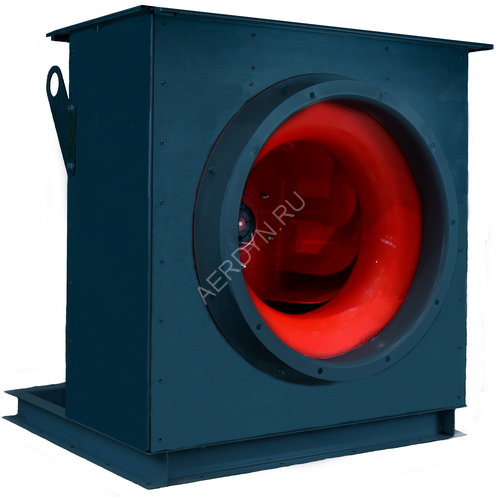

Радиальный вентилятор с прямоугольным корпусом СТУД-РП

Описание

Вентилятор серии СТУД-РП – это радиальный вентилятор низкого давления с корпусом прямоугольного сечения для вытяжной противодымной вентиляции.

СТУД-РП – вытяжной радиальный вентилятор для систем ПДВ

Может изготавливаться с классами огнестойкости 400 и 600. Вентилятор не допускается устанавливать в защищаемых помещениях.

В вентиляторе СТУД-РП радиальное рабочее колесо с назад загнутыми лопатками устанавливается в корпус прямоугольного сечения. Рабочее колесо фиксируется непосредственно на валу электродвигателя. Электродвигатель крепится к задней стенке вентилятора своим фланцем. В базовом исполнении вентилятора двигатель охватывается вентилируемой капсулой, установленной таким образом, чтобы забирать снаружи помещения воздух, охлаждающий электродвигатель. В таком случае силовой кабель от электродвигателя присутствует и выводится через патрубок капсулы.

Направление выпускного патрубка может варьироваться при производстве, как представлено далее на габаритных эскизах, и должно указываться при заказе.

Вентилятор выпускается с различными ширинами рабочего колеса, что отражено в условном обозначении типоразмера, но это не влияет на размер выпускного патрубка в пределах одного номера вентилятора.

Высокая доля статического давления в полном давлении позволяет применять вентилятор более эффективно при выбросе в атмосферу по сравнению с вентилятором СТУД-РС.

Типоразмерный ряд

Изготавливается в 15 типоразмерах с номинальными диаметрами рабочего колеса от 2,5 дм до 12,5 дм.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц.

Применение при пожаре с преобразователем частоты не допускается.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Корпус вентилятора может располагаться горизонтально при установке в обслуживаемом помещении или горизонтально и вертикально при установке снаружи здания. Трехфазный электродвигатель может быть помещен в вентилируемую капсулу, забор воздуха для охлаждения электродвигателя происходит через проемы в наружной стене. Вентилятор может иметь несколько положений корпуса.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv соответствует среднерасходной скорости в выпускном патрубке вентилятора.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень звуковой мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе равен Lw. Корректированный уровень звуковой мощности на выходе в вентилятор больше Lw на 3 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 3 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности
на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы – i , Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности ∆Lwi

2

-15

-13

-10

-7

-7

-4

-8

-13

4

-13

-9

-7

-6

-3

-7

-12

-18

6

-10

-6

-7

-2

-4

-9

-15

-21

8

-7

-5

-4

-1

-5

-10

-16

-22

Указания по монтажу

При установке в защищаемых помещениях вентилятор устанавливается у наружного ограждения с выбросом потока через проём ограждения и забором воздуха в капсулу через такой же проём. При установке вентилятора в вентиляционной камере без капсуляции двигателя, во время пожара необходимо обеспечить температуру окружающего воздуха не более +80 °С теплоизоляцией корпуса вентилятора и (или) механической вентиляцией камеры. При установке вентилятора снаружи здания капсуляция двигателя, как правило, не требуется.

Фланцевое крепление двигателя допускает использование вентилятора с горизонтальной осью вращения до номера 7,1 включительно. Вентиляторы больших номеров допускают установки только с вертикальной осью вращения.

Применяемые в вентиляторах электродвигатели по умолчанию подготовлены для работы в трёхфазной сети с питающим напряжением 380 В. Для работы в сети с питающим напряжением 380 В перемычки в распределительной коробке электродвигателя устанавливаются, как показано на схемах ниже.

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

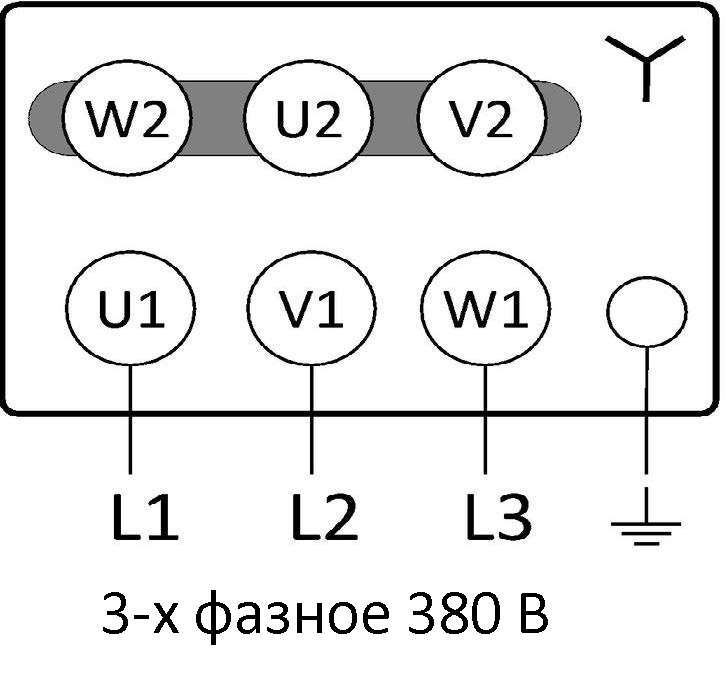

схема-380в

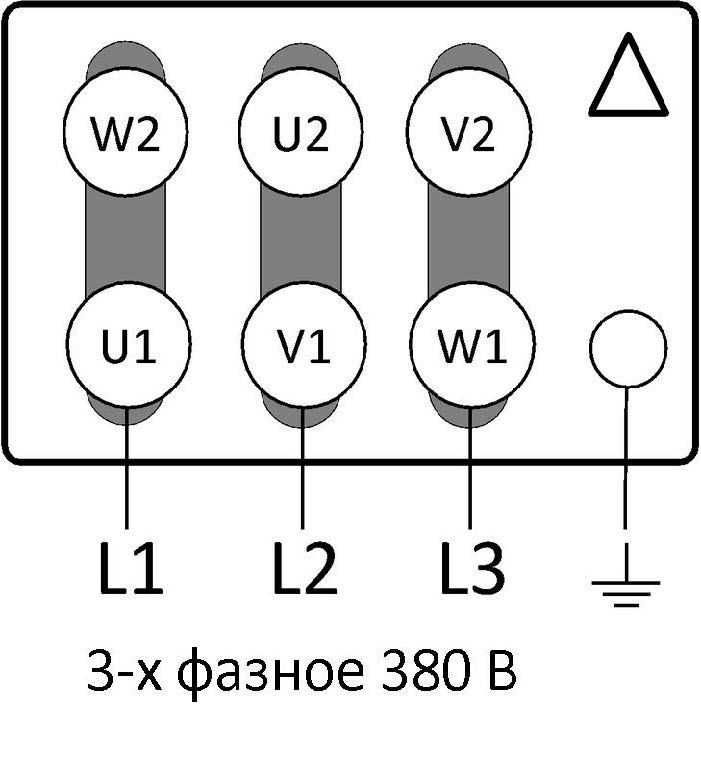

схема-380в

Габаритно-присоединительные размеры

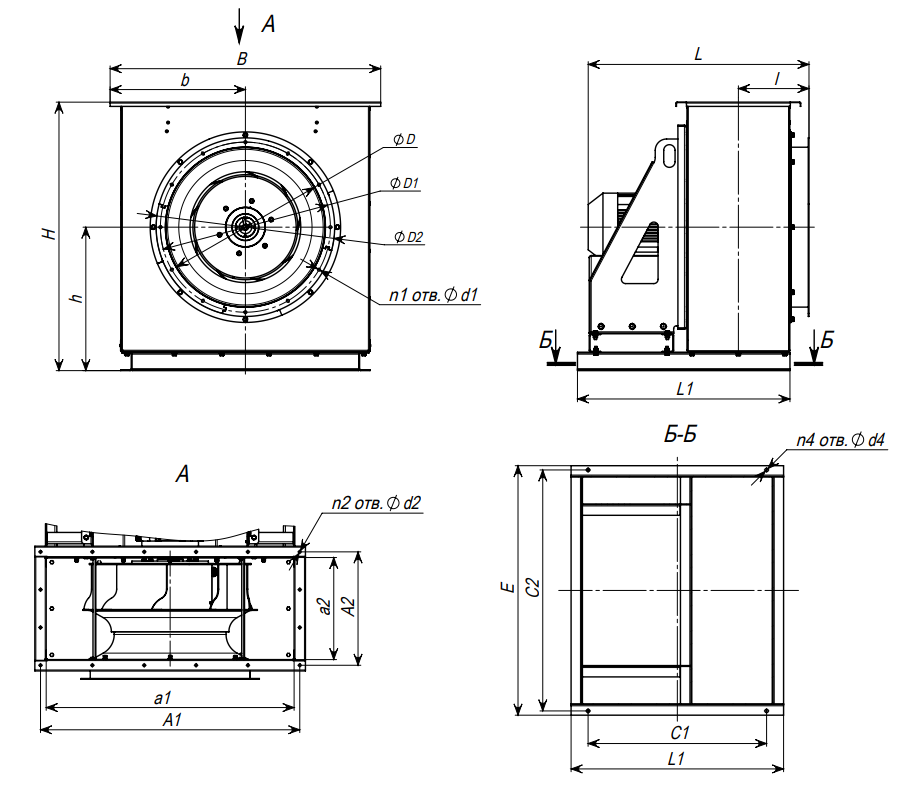

На габаритном эскизе вентилятор показан с горизонтальным расположением оси вращения.


Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Шт.

l

L1 max

L2 max

D

D1

D2

d1

a1

A1

a2

A2

d2

b1

B1

b2

B2

d3

C1

С2

d4

n1

n2

n3

n4

Мин.

Макс.

2,5

102

137

580

435

250

280

345

7

390

421

160

200

9

100

160

200

260

9

285

405

10

8

8

10

4

2,8

112

152

680

460

280

310

375

7

440

471

180

220

9

315

460

12

8

8

3,15

128

172

795

520

315

345

410

7

495

525

200

241

9

355

515

8

12

3,55

143

193

910

580

355

395

460

8

555

585

225

265

9

150

256

250

356

400

580

8

12

4

161

217

1070

665

400

440

505

8

625

657

255

294

9

450

655

8

12

4,5

180

243

920

860

450

490

555

8

705

735

285

326

9

505

735

8

12

5

201

271

980

695

500

540

605

8

780

810

315

355

9

560

815

12

12

5,6

225

303

1120

790

560

600

670

8

875

905

355

394

9

630

920

15

12

16

6,3

254

342

1335

910

630

670

740

8

985

1015

400

441

9

11

705

1035

12

16

7,1

285

384

1700

1125

710

760

830

8

1110

1150

450

500

12

175

290

300

415

795

1160

16

16

8

321

433

1940

1235

800

850

920

10

1250

1290

505

556

12

895

1310

16

16

9

362

488

2090

1430

900

950

1020

10

1405

1449

570

621

12

1010

1470

16

20

10

399

539

2070

1475

1000

1050

1125

12

1560

1599

630

681

12

200

315

350

465

14

1115

1635

16

20

11,2

450

607

2460

1645

1120

1180

1255

12

1750

1795

710

760

12

1256

1830

20

28

6

12,5

501

676

2660

1805

1250

1310

1385

12

1950

1990

790

841

12

1400

2040

20

28


Габаритные эскизы положений выпускного патрубка. Вид со стороны входа (сторона всасывания)


Габаритно-присоединительные размеры

Номер вентилятора

0; 180

90; 270

B

b

H

h

B

b

H

h

2,5

429

215

436

239

396

198

472

255

2,8

486

243

488

267

442

221

534

291

3,15

541

271

548

301

498

249

596

323

3,55

611

306

619

339

560

280

672

364

4

689

345

697

382

632

316

758

411

4,5

775

388

784

430

712

356

853

463

5

858

429

871

478

790

395

944

510

5,6

967

484

976

535

884

442

1063

577

6,3

1089

545

1098

602

996

498

1197

650

7,1

1222

611

1237

678

1122

561

1344

728

8

1378

689

1394

764

1264

632

1516

822

9

1547

774

1568

860

1422

711

1702

921

10

1721

861

1743

955

1580

790

1893

1025

11,2

1929

965

1952

1070

1770

885

2121

1150

12,5

2148

1074

2178

1194

1976

988

2364

1280

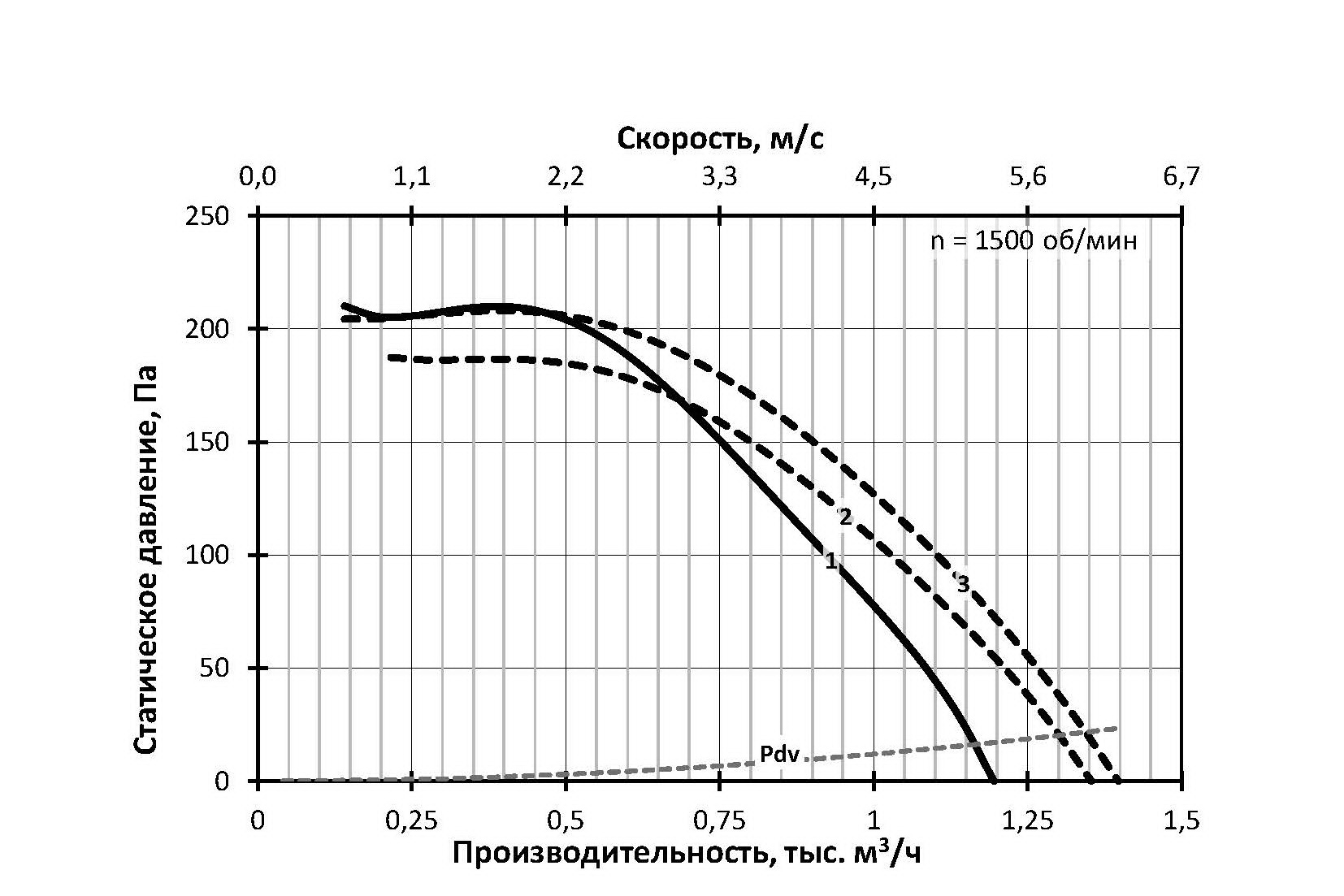

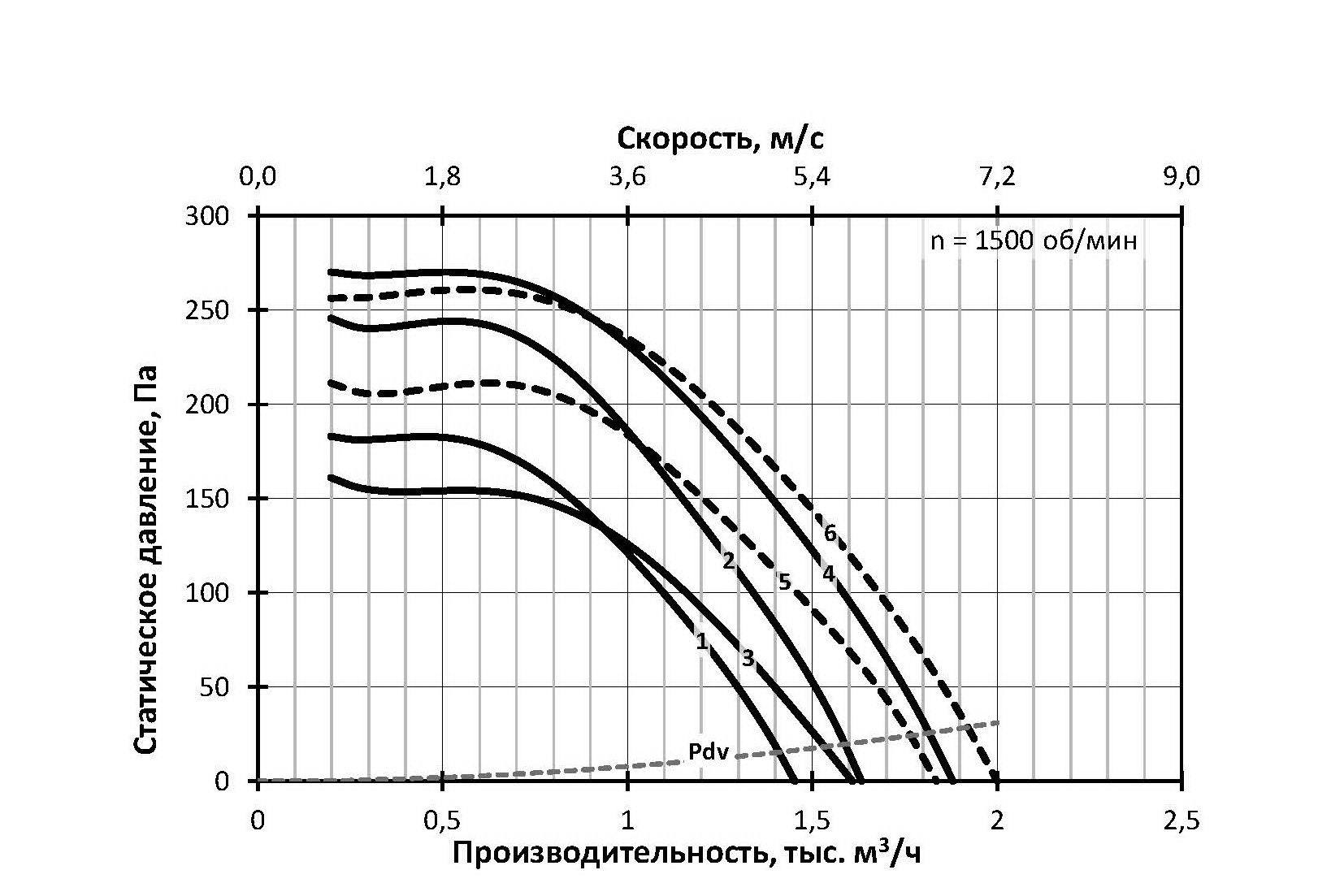

Графики для вентиляторов СТУД-РП-2,5

СТУД-РП-2,5 - 1500 Об/мин

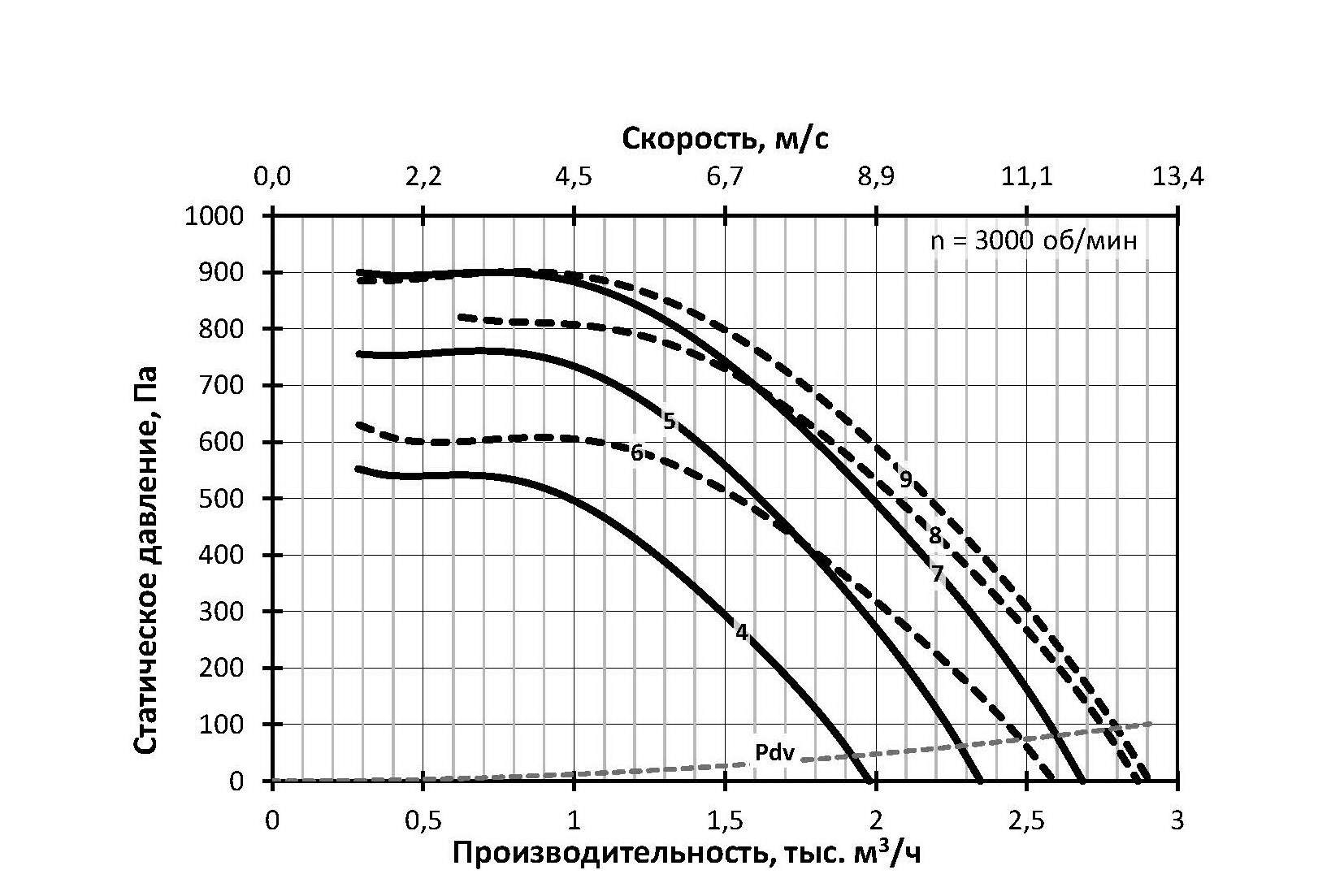

Графики для вентиляторов СТУД-РП-2,5

СТУД-РП-2,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-2,5-А-4/0,12

56A4

0,12

63

23

2

СТУД-РП-2,5-Б-4/0,12

56A4

0,12

63

24

3

СТУД-РП-2,5-Б1-4/0,12

56A4

0,12

63

24

4

СТУД-РП-2,5-А-2/0,25

56B2

0,25

79

23

5

СТУД-РП-2,5-А-2/0,37

63A2

0,37

79

24

6

СТУД-РП-2,5-Б-2/0,37

63A2

0,37

79

25

7

СТУД-РП-2,5-В-2/0,55

63B2

0,55

79

25

8

СТУД-РП-2,5-Б-2/0,55

63B2

0,55

79

26

9

СТУД-РП-2,5-Б-2/0,75

71A2

0,75

79

29

Графики для вентиляторов СТУД-РП-2,8

СТУД-РП-2,8 - 1500 Об/мин

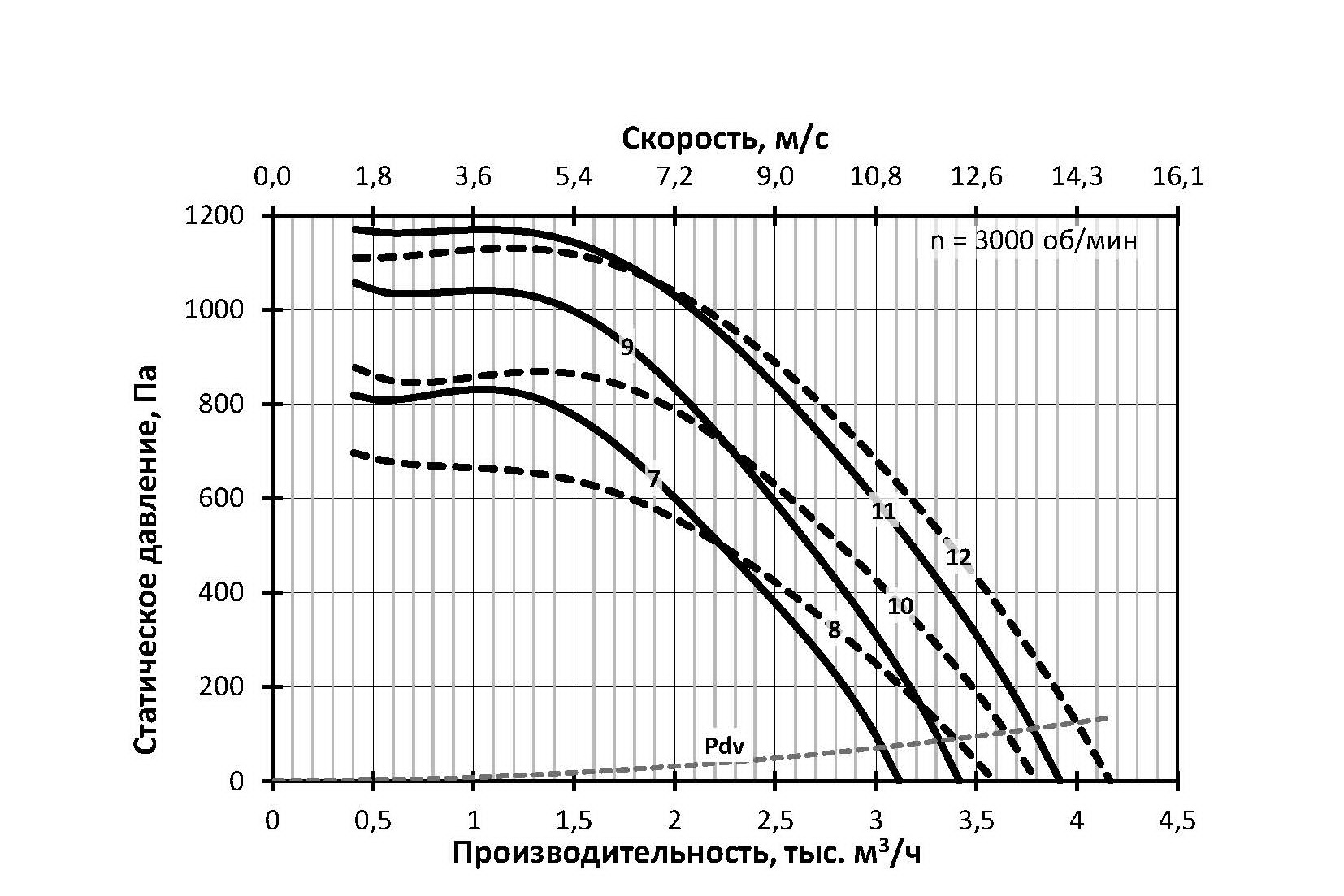

Графики для вентиляторов СТУД-РП-2,8

СТУД-РП-2,8 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-2,8-А-4/0,12

56A4

0,12

67

27

2

СТУД-РП-2,8-А1-4/0,12

56A4

0,12

67

27

3

СТУД-РП-2,8-В-4/0,12

56A4

0,12

67

28

4

СТУД-РП-2,8-В2-4/0,12

56A4

0,12

67

28

5

СТУД-РП-2,8-Б-4/0,12

56A4

0,12

67

29

6

СТУД-РП-2,8-Б1-4/0,12

56A4

0,12

67

29

7

СТУД-РП-2,8-А-2/0,55

63B2

0,55

82

29

8

СТУД-РП-2,8-Б-2/0,55

63B2

0,55

82

31

9

СТУД-РП-2,8-А-2/0,75

71A2

0,75

83

32

10

СТУД-РП-2,8-Б-2/0,75

71A2

0,75

83

34

11

СТУД-РП-2,8-В-2/1,1

71B2

1,1

83

35

12

СТУД-РП-2,8-Б-2/1,1

71B2

1,1

83

37

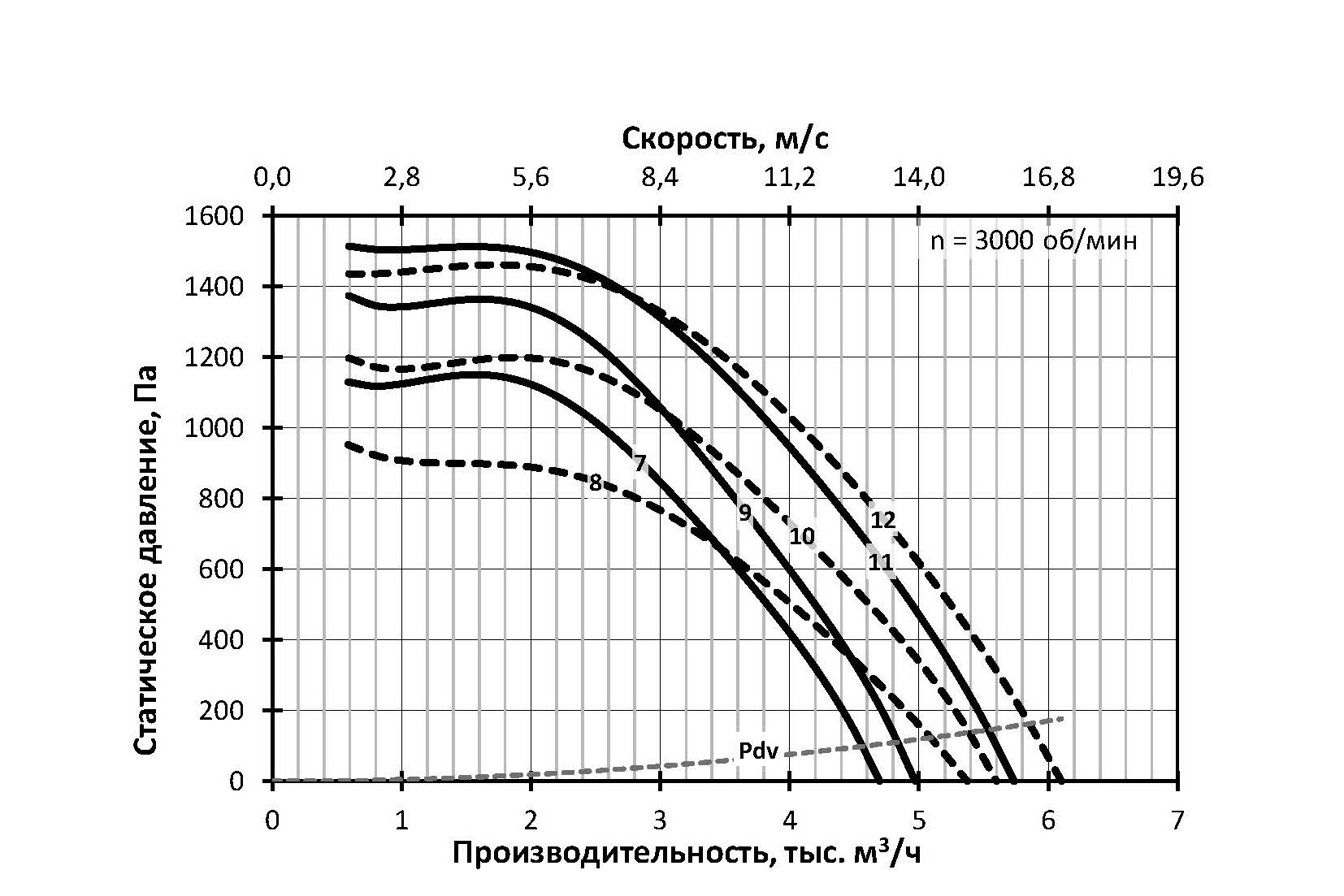

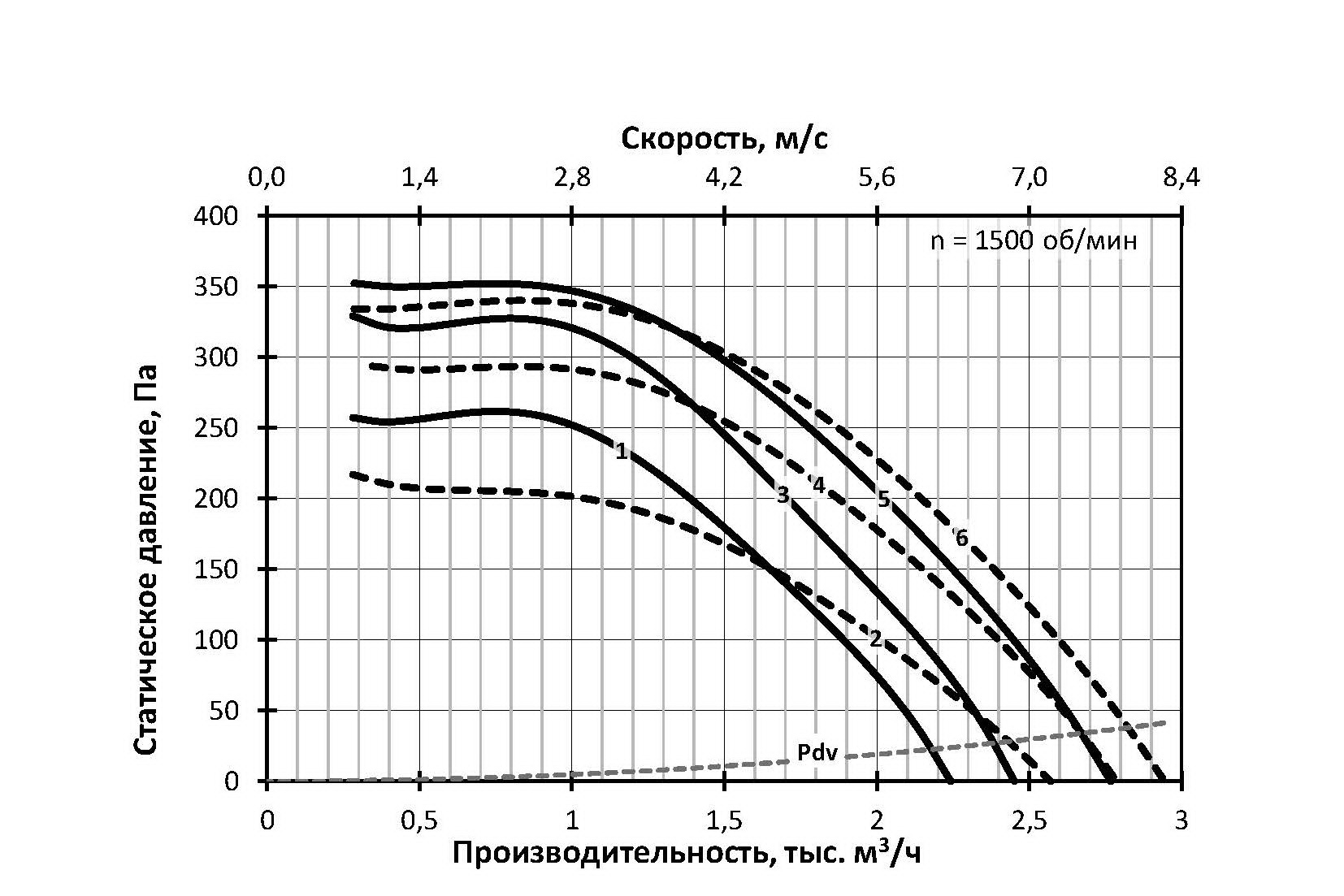

Графики для вентиляторов СТУД-РП-3,15

СТУД-РП-3,15 - 1500 Об/мин

Графики для вентиляторов СТУД-РП-3,15

СТУД-РП-3,15 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-3,15-А-4/0,12

56A4

0,12

70

32

2

СТУД-РП-3,15-Б-4/0,12

56A4

0,12

70

34

3

СТУД-РП-3,15-А-4/0,18

56B4

0,18

70

33

4

СТУД-РП-3,15-Б-4/0,18

56B4

0,18

70

34

5

СТУД-РП-3,15-В-4/0,25

63A4

0,25

71

34

6

СТУД-РП-3,15-Б-4/0,25

63A4

0,25

71

35

7

СТУД-РП-3,15-А-2/1,1

71B2

1,1

86

40

8

СТУД-РП-3,15-Б-2/1,1

71B2

1,1

86

41

9

СТУД-РП-3,15-А-2/1,5

80MA2

1,5

87

42

10

СТУД-РП-3,15-Б-2/1,5

80MA2

1,5

87

43

11

СТУД-РП-3,15-В-2/2,2

80MB2

2,2

87

44

12

СТУД-РП-3,15-Б-2/2,2

80MB2

2,2

87

45

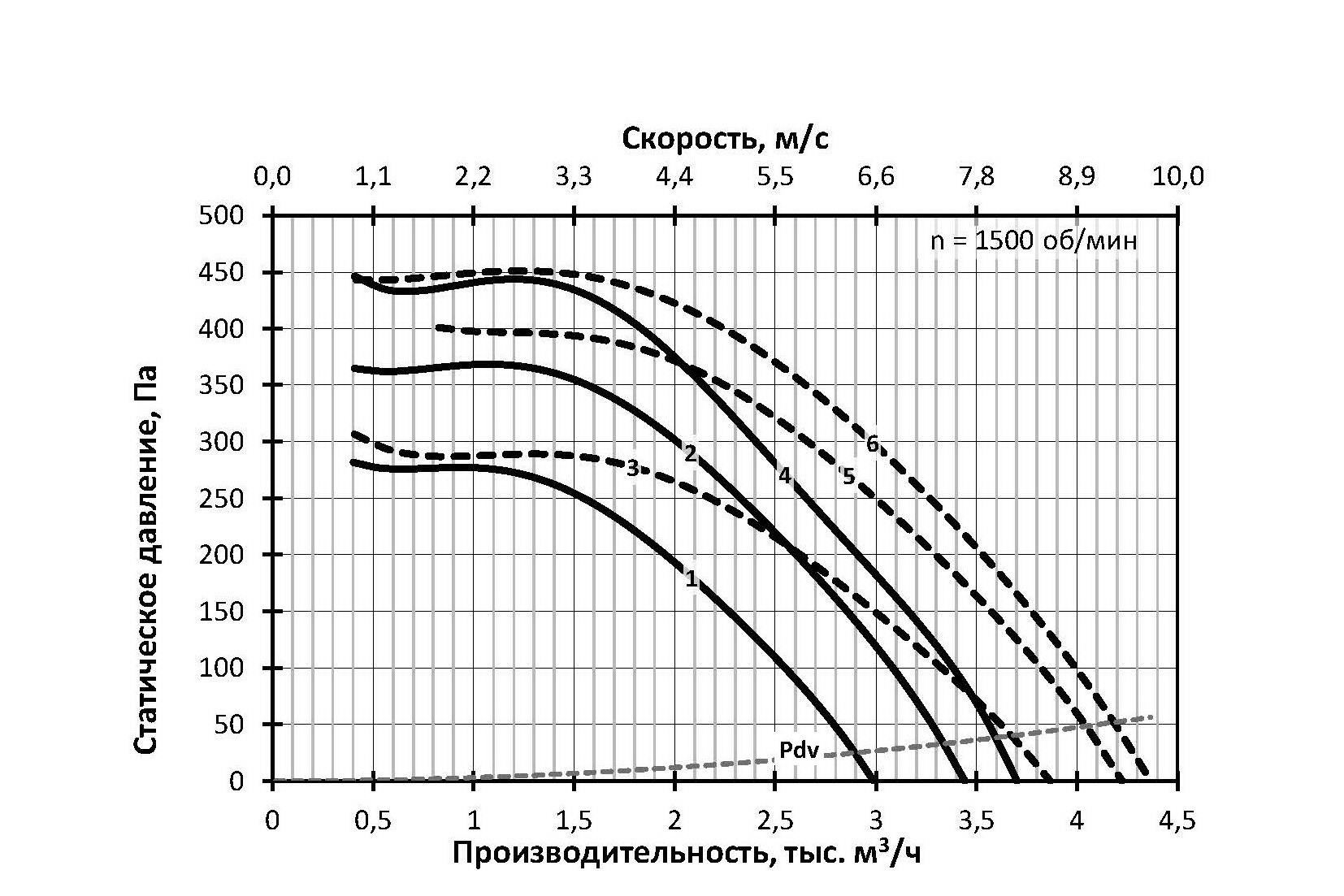

Графики для вентиляторов СТУД-РП-3,55

СТУД-РП-3,55 - 1500 Об/мин

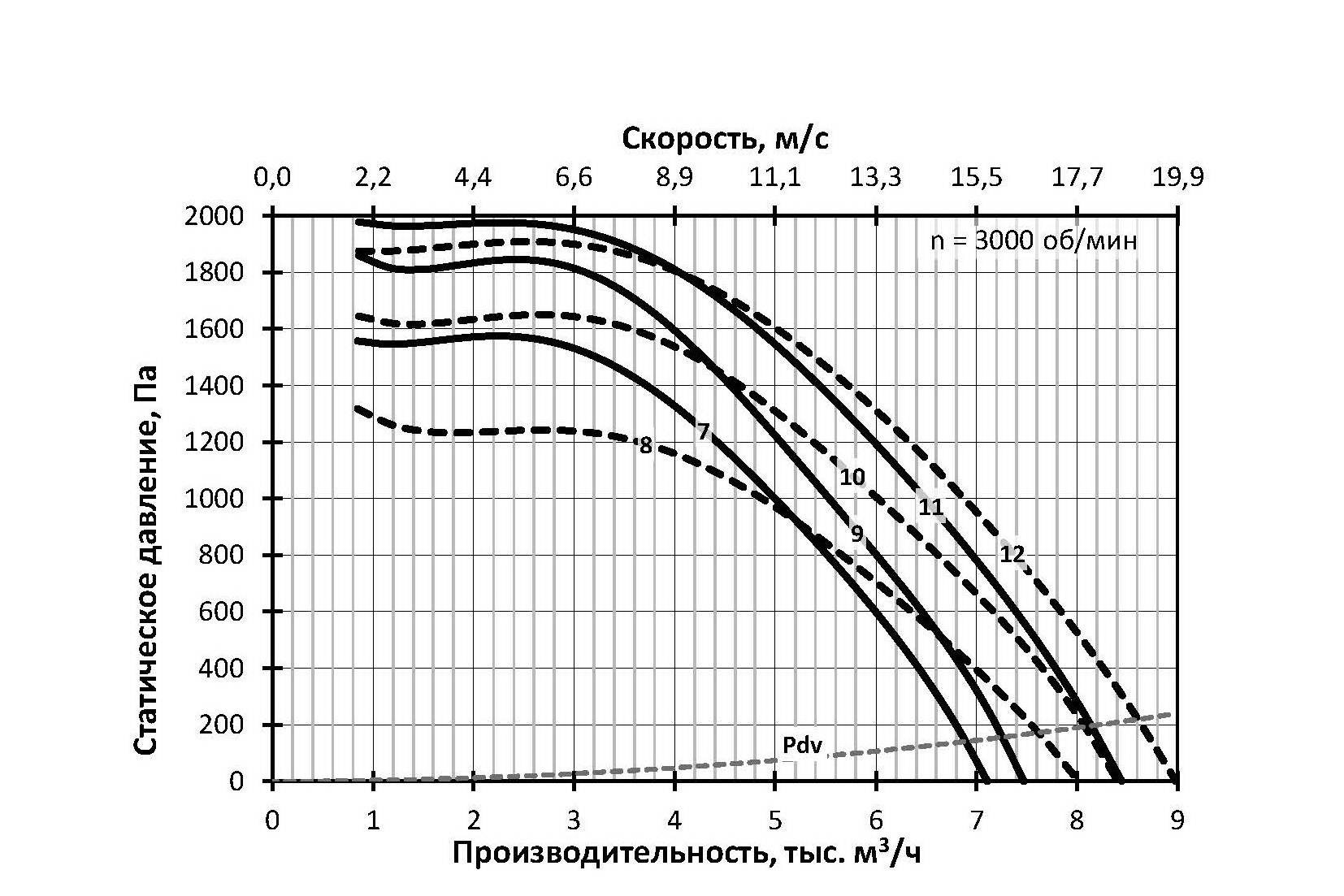

Графики для вентиляторов СТУД-РП-3,55

СТУД-РП-3,55 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-3,55-А-4/0,18

56B4

0,18

74

42

2

СТУД-РП-3,55-А-4/0,25

63A4

0,25

74

43

3

СТУД-РП-3,55-Б-4/0,25

63A4

0,25

74

47

4

СТУД-РП-3,55-А-4/0,37

63B4

0,37

74

43

5

СТУД-РП-3,55-Б-4/0,37

63B4

0,37

74

47

6

СТУД-РП-3,55-Б-4/0,55

71A4

0,55

75

50

7

СТУД-РП-3,55-А-2/2,2

80MB2

2,2

90

53

8

СТУД-РП-3,55-Б-2/2,2

80MB2

2,2

90

57

9

СТУД-РП-3,55-А-2/3

90L2

3

90

55

10

СТУД-РП-3,55-Б-2/3

90L2

3

90

59

11

СТУД-РП-3,55-В-2/4

100S2

4

90

61

12

СТУД-РП-3,55-Б-2/4

100S2

4

90

64

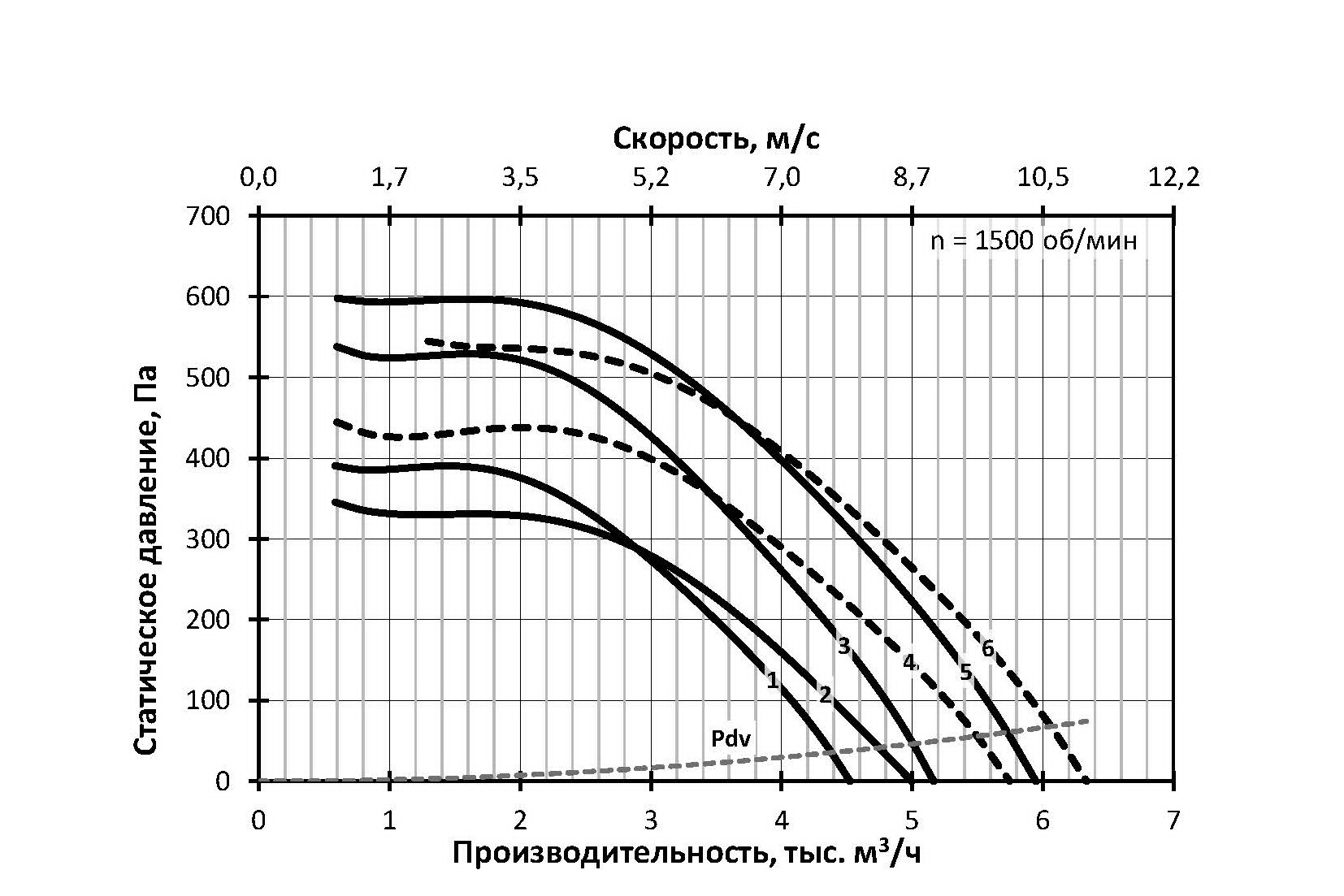

Графики для вентиляторов СТУД-РП-4

СТУД-РП-4 - 1500 Об/мин

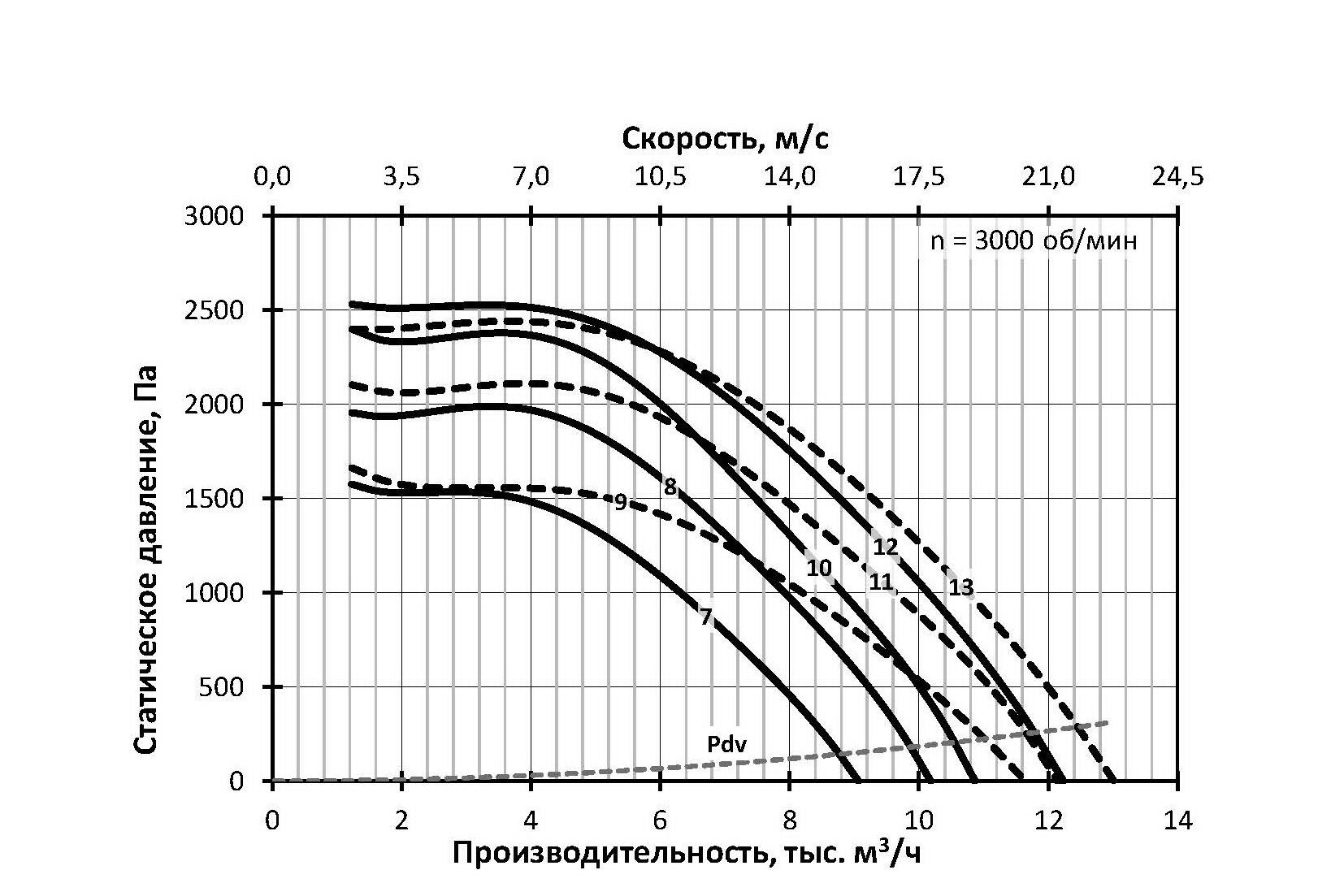

Графики для вентиляторов СТУД-РП-4

СТУД-РП-4 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-4-А-4/0,37

63B4

0,37

78

58

2

СТУД-РП-4-В-4/0,37

63B4

0,37

78

59

3

СТУД-РП-4-А-4/0,55

71A4

0,55

78

61

4

СТУД-РП-4-Б-4/0,55

71A4

0,55

78

64

5

СТУД-РП-4-В-4/0,75

71B4

0,75

79

64

6

СТУД-РП-4-Б-4/0,75

71B4

0,75

79

66

7

СТУД-РП-4-А-2/3

90L2

3

94

70

8

СТУД-РП-4-А-2/4

100S2

4

94

75

9

СТУД-РП-4-Б-2/4

100S2

4

94

78

10

СТУД-РП-4-А-2/5,5

100L2

5,5

94

84

11

СТУД-РП-4-Б-2/5,5

100L2

5,5

94

87

12

СТУД-РП-4-В-2/7,5

112M2

7,5

94

105

13

СТУД-РП-4-Б-2/7,5

112M2

7,5

94

107

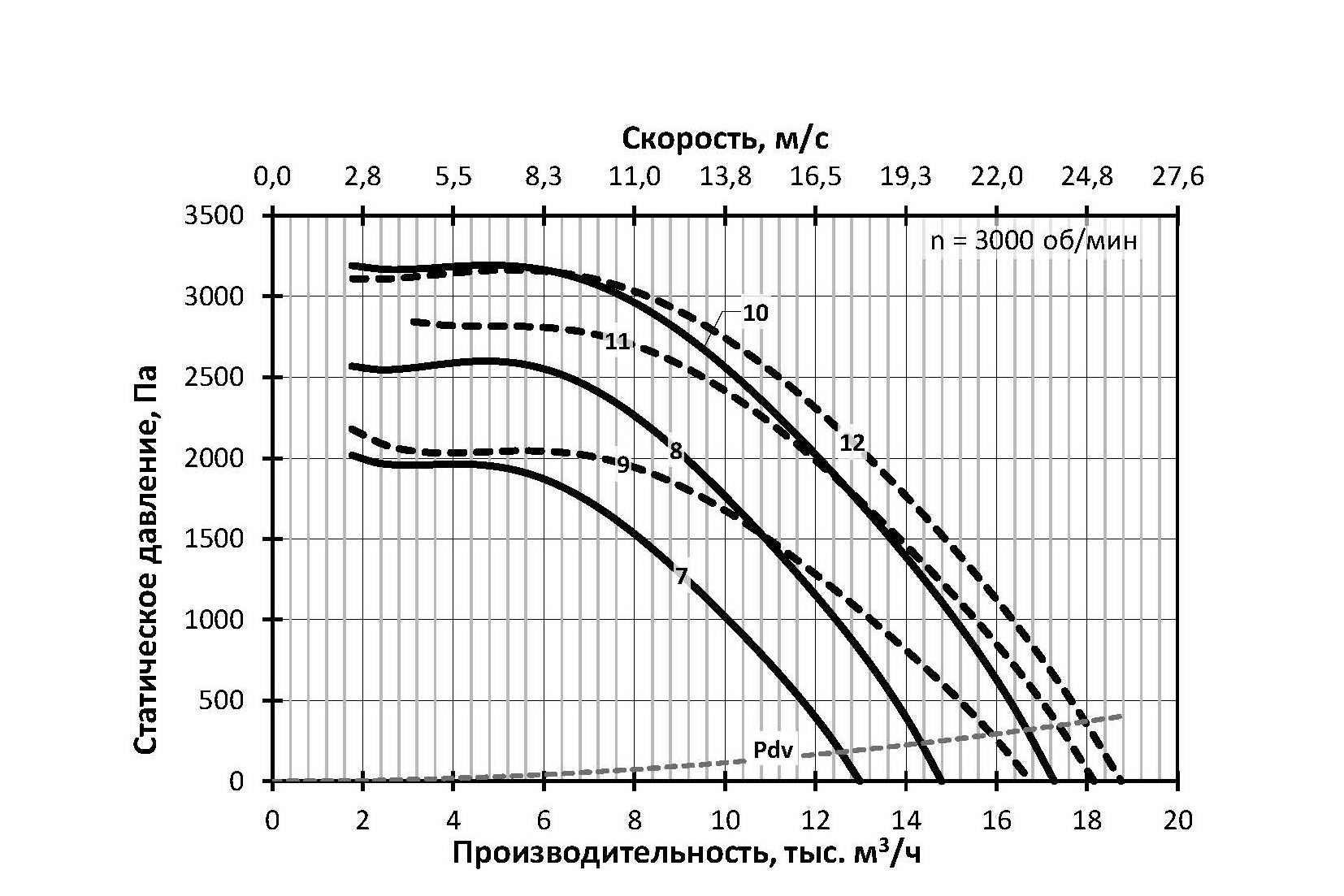

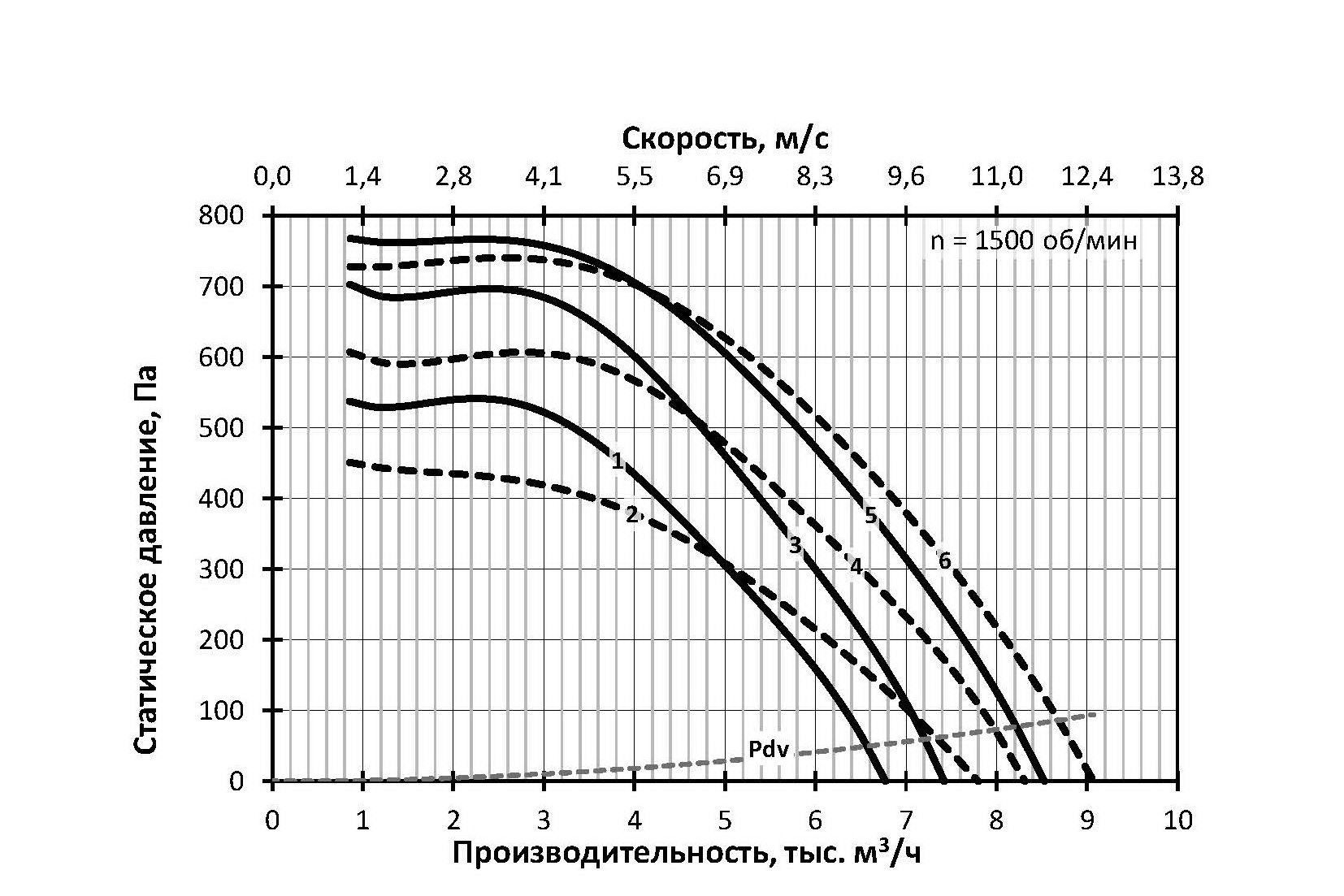

Графики для вентиляторов СТУД-РП-4,5

СТУД-РП-4,5 - 1500 Об/мин

Графики для вентиляторов СТУД-РП-4,5

СТУД-РП-4,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-4,5-А-4/0,75

71B4

0,75

82

72

2

СТУД-РП-4,5-Б-4/0,75

71B4

0,75

82

92

3

СТУД-РП-4,5-А-4/1,1

80MA4

1,1

82

76

4

СТУД-РП-4,5-Б-4/1,1

80MA4

1,1

82

96

5

СТУД-РП-4,5-В-4/1,5

80MB4

1,5

82

79

6

СТУД-РП-4,5-Б-4/1,5

80MB4

1,5

82

98

7

СТУД-РП-4,5-А-2/5,5

100L2

5,5

98

93

8

СТУД-РП-4,5-А-2/7,5

112M2

7,5

98

113

9

СТУД-РП-4,5-Б-2/7,5

112M2

7,5

98

133

10

СТУД-РП-4,5-В-2/11

132M2

11

98

141

11

СТУД-РП-4,5-Б-2/11

132M2

11

98

160

12

СТУД-РП-4,5-Б-2/15

160S2

15

98

198

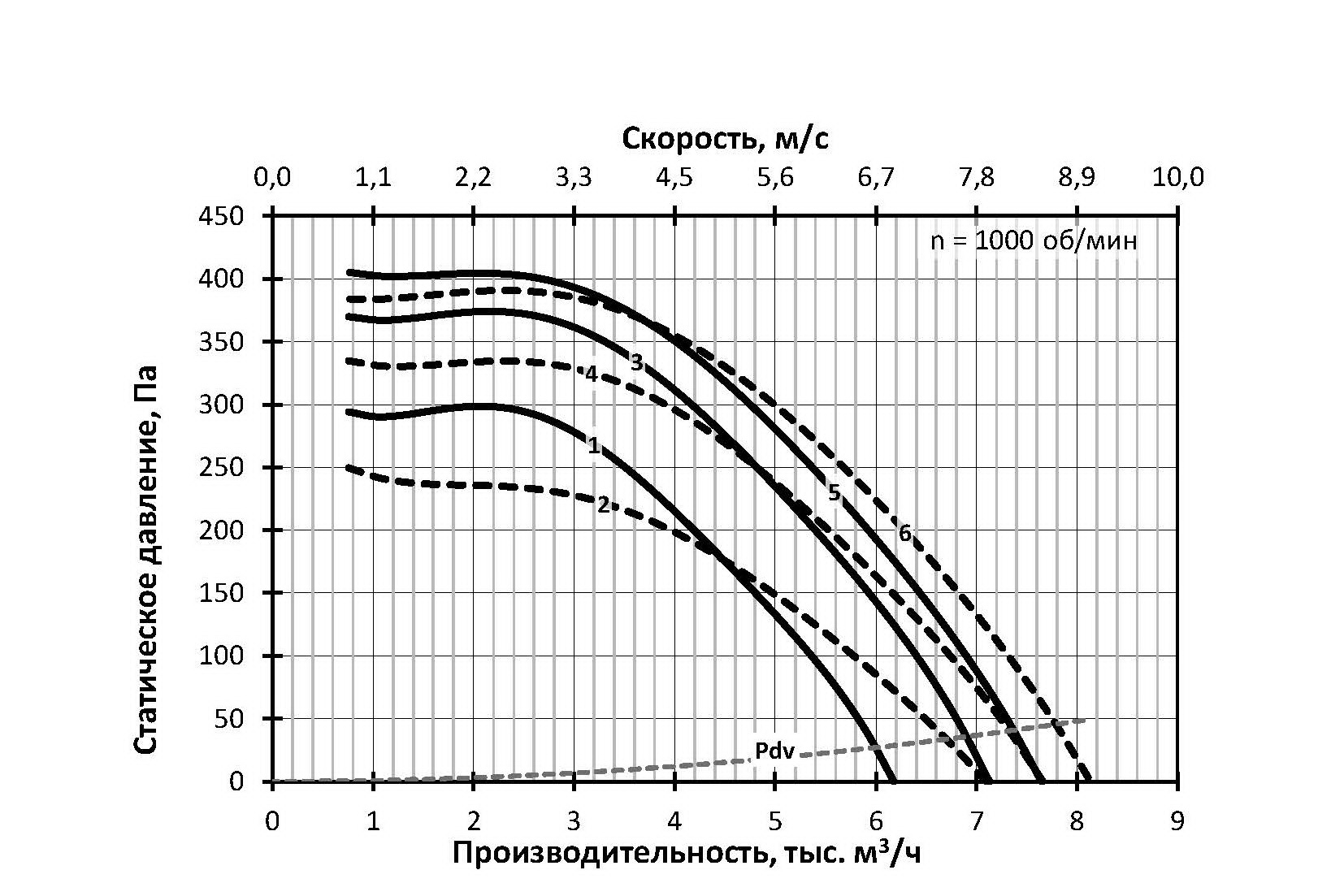

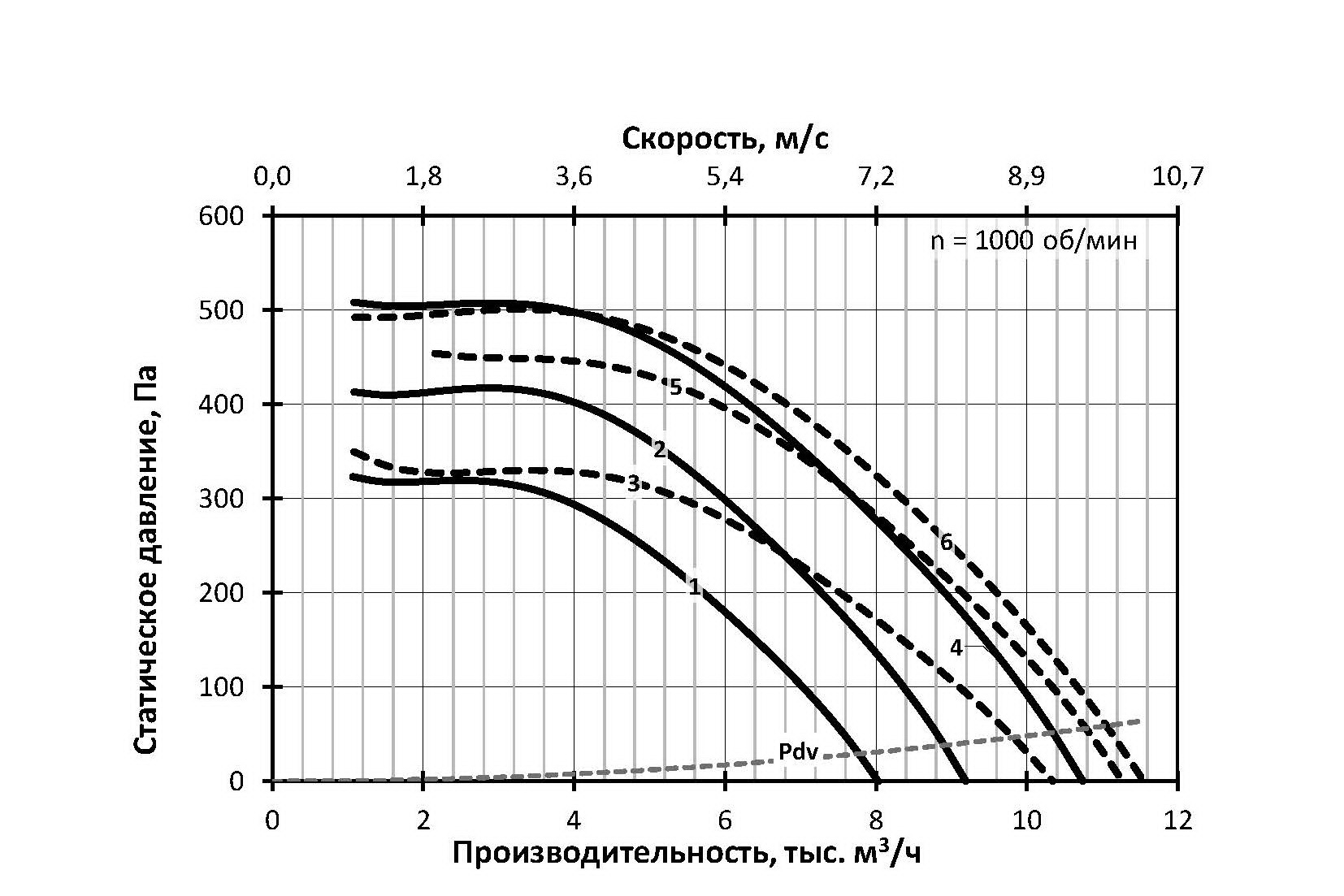

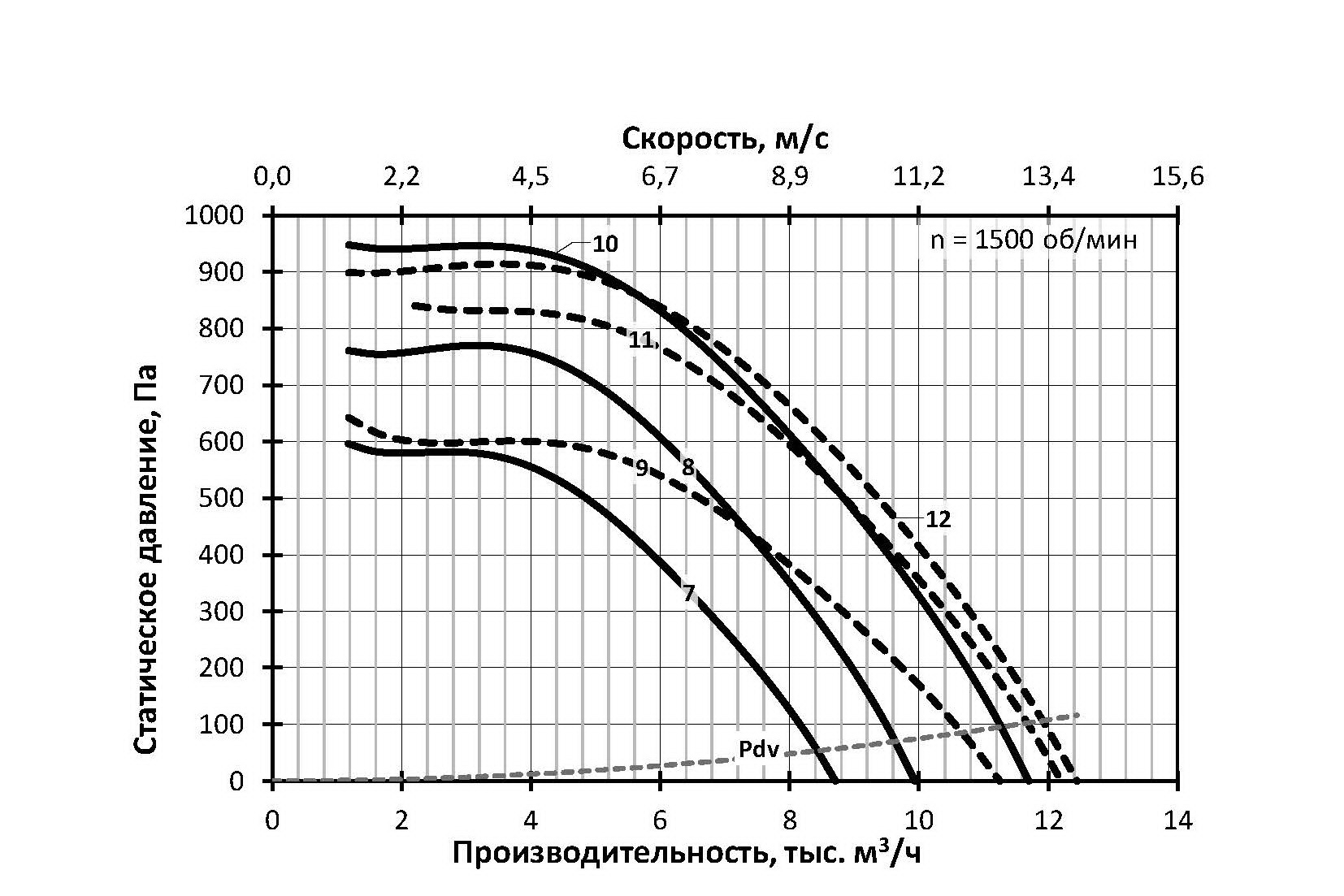

Графики для вентиляторов СТУД-РП-5

СТУД-РП-5 - 1000 Об/мин

Графики для вентиляторов СТУД-РП-5

СТУД-РП-5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-5-А-6/0,37

71A6

0,37

76

95

2

СТУД-РП-5-Б-6/0,37

71A6

0,37

76

99

3

СТУД-РП-5-В-6/0,55

71B6

0,55

76

98

4

СТУД-РП-5-Б-6/0,55

71B6

0,55

76

101

5

СТУД-РП-5-В-6/0,75

80MA6

0,75

76

102

6

СТУД-РП-5-Б-6/0,75

80MA6

0,75

76

105

7

СТУД-РП-5-А-4/1,1

80MA4

1,1

85

101

8

СТУД-РП-5-А-4/1,5

80MB4

1,5

85

103

9

СТУД-РП-5-Б-4/1,5

80MB4

1,5

85

107

10

СТУД-РП-5-В-4/2,2

90L4

2,2

85

106

11

СТУД-РП-5-Б-4/2,2

90L4

2,2

85

110

12

СТУД-РП-5-Б-4/3

100S4

3

85

112

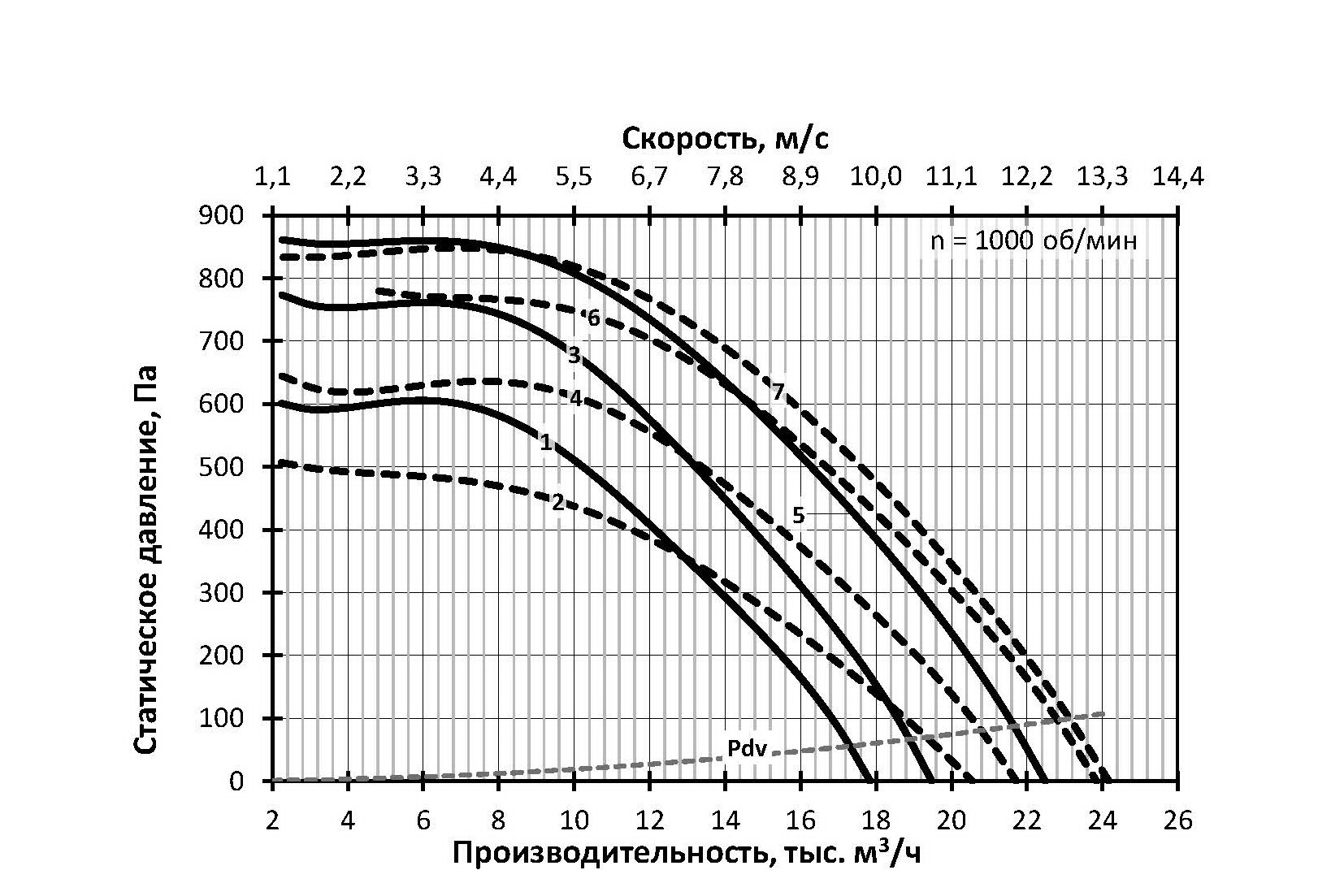

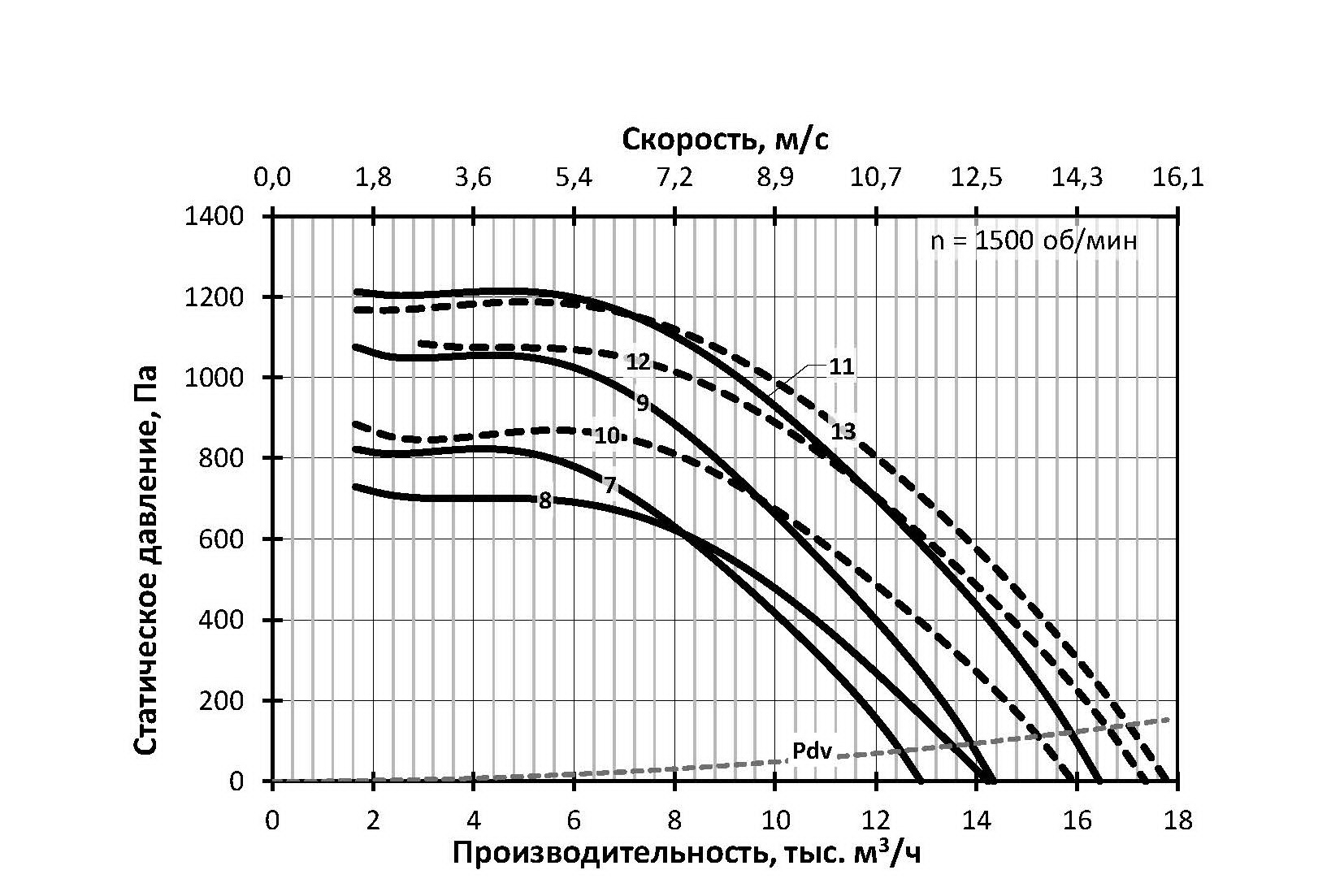

Графики для вентиляторов СТУД-РП-5,6

СТУД-РП-5,6 - 1000 Об/мин

Графики для вентиляторов СТУД-РП-5,6

СТУД-РП-5,6 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-5,6-А-6/0,55

71B6

0,55

79

115

2

СТУД-РП-5,6-А-6/0,75

80MA6

0,75

80

119

3

СТУД-РП-5,6-Б-6/0,75

80MA6

0,75

80

128

4

СТУД-РП-5,6-В-6/1,1

80MB6

1,1

80

122

5

СТУД-РП-5,6-Б-6/1,1

80MB6

1,1

80

130

6

СТУД-РП-5,6-Б-6/1,5

90L6

1,5

80

133

7

СТУД-РП-5,6-А-4/2,2

90L4

2,2

89

123

8

СТУД-РП-5,6-В-4/2,2

90L4

2,2

89

125

9

СТУД-РП-5,6-А-4/3

100S4

3

89

126

10

СТУД-РП-5,6-Б-4/3

100S4

3

89

135

11

СТУД-РП-5,6-В-4/4

100L4

4

89

136

12

СТУД-РП-5,6-Б-4/4

100L4

4

89

144

13

СТУД-РП-5,6-Б-4/5,5

112M4

5,5

89

165

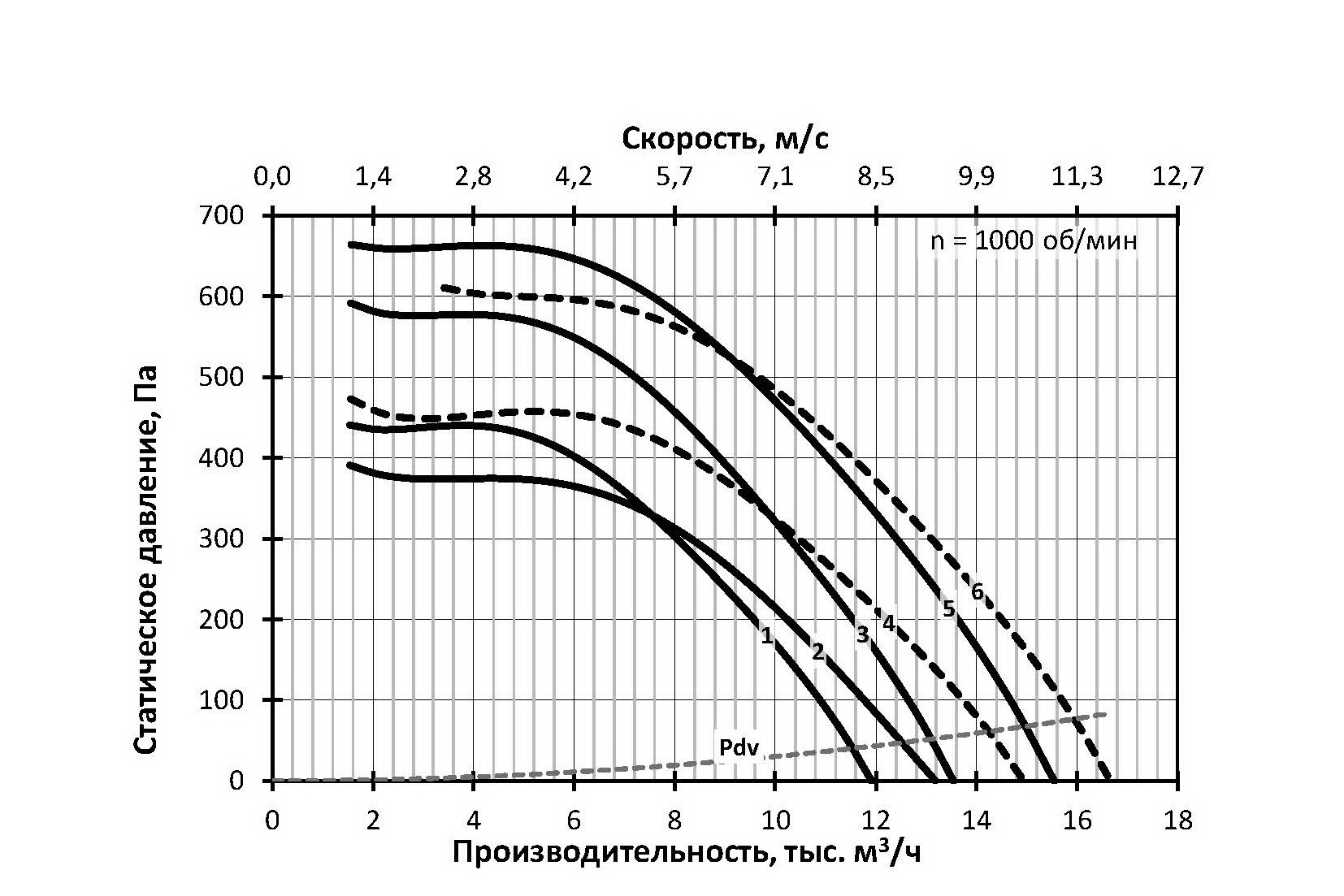

Графики для вентиляторов СТУД-РП-6,3

СТУД-РП-6,3 - 1000 Об/мин

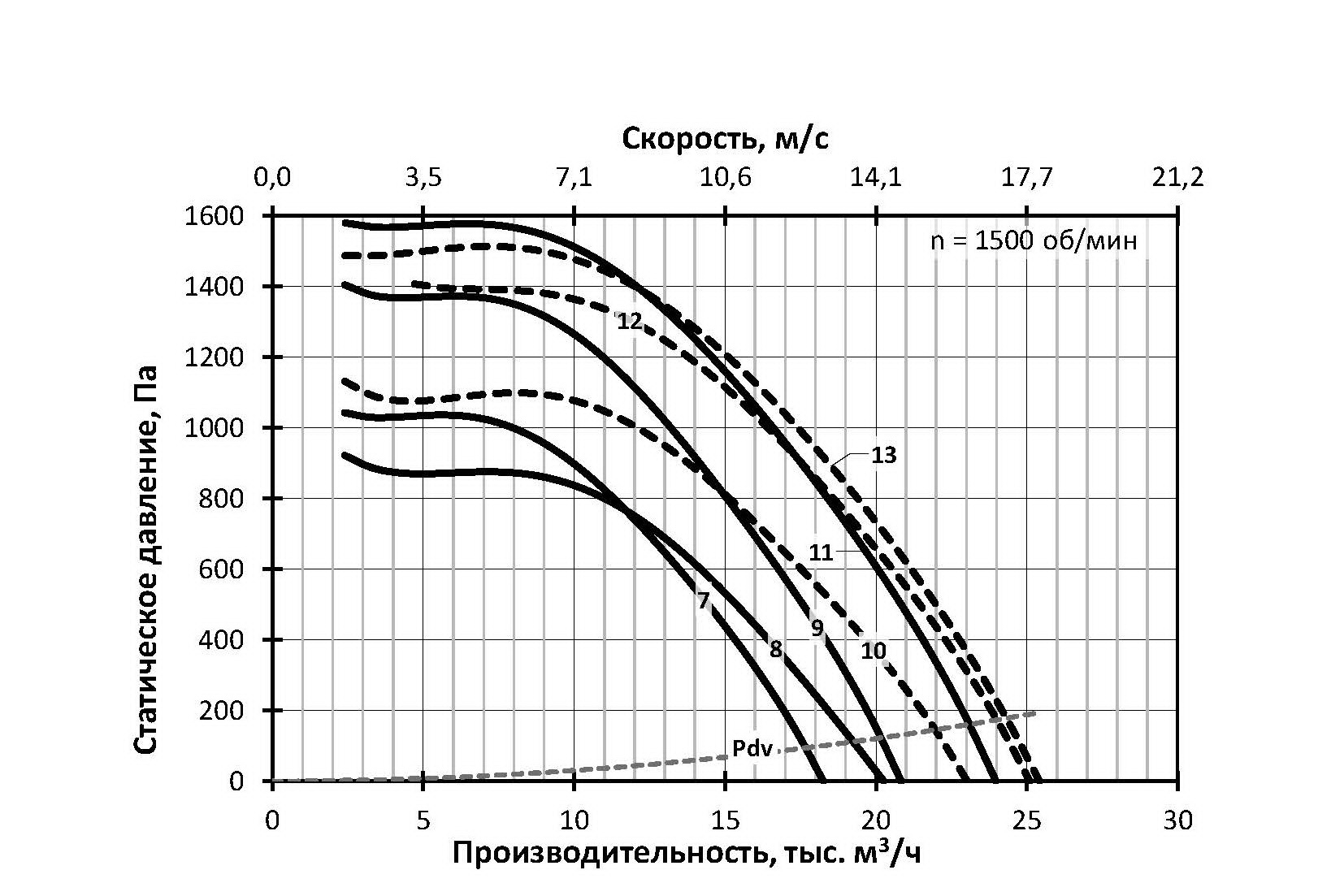

Графики для вентиляторов СТУД-РП-6,3

СТУД-РП-6,3 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-6,3-А-6/1,1

80MB6

1,1

83

154

2

СТУД-РП-6,3-В-6/1,1

80MB6

1,1

83

156

3

СТУД-РП-6,3-А-6/1,5

90L6

1,5

83

157

4

СТУД-РП-6,3-Б-6/1,5

90L6

1,5

83

169

5

СТУД-РП-6,3-В-6/2,2

100L6

2,2

84

168

6

СТУД-РП-6,3-Б-6/2,2

100L6

2,2

84

178

7

СТУД-РП-6,3-А-4/4

100L4

4

93

168

8

СТУД-РП-6,3-В-4/4

100L4

4

93

170

9

СТУД-РП-6,3-А-4/5,5

112M4

5,5

93

189

10

СТУД-РП-6,3-Б-4/5,5

112M4

5,5

93

201

11

СТУД-РП-6,3-В-4/7,5

132S4

7,5

93

215

12

СТУД-РП-6,3-Б-4/7,5

132S4

7,5

93

225

13

СТУД-РП-6,3-Б-4/11

132M4

11

93

237

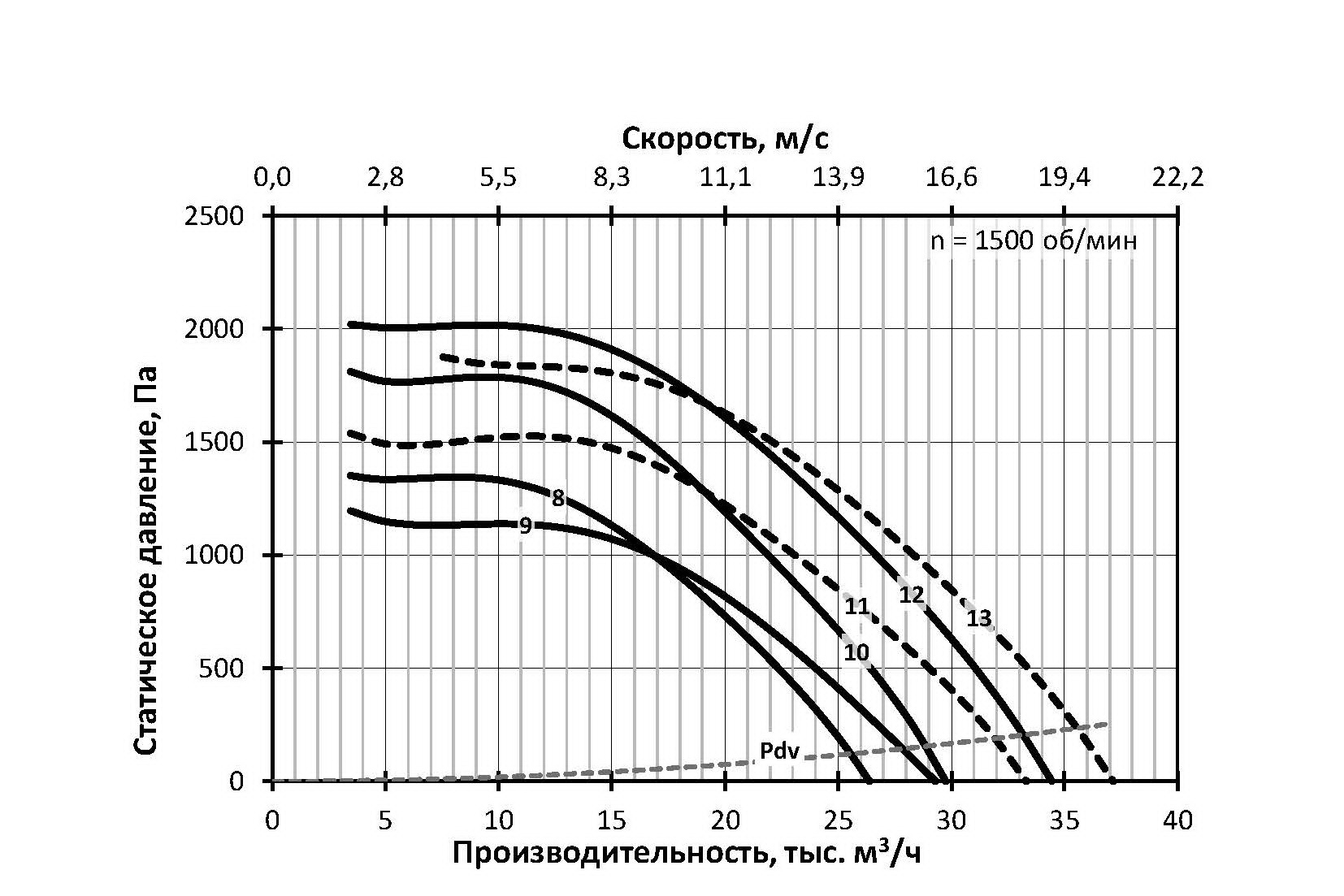

Графики для вентиляторов СТУД-РП-7,1

СТУД-РП-7,1 - 1000 Об/мин

Графики для вентиляторов СТУД-РП-7,1

СТУД-РП-7,1 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-7,1-А-6/2,2

100L6

2,2

87

215

2

СТУД-РП-7,1-Б-6/2,2

100L6

2,2

87

228

3

СТУД-РП-7,1-А-6/3

112MA6

3

87

221

4

СТУД-РП-7,1-Б-6/3

112MA6

3

87

234

5

СТУД-РП-7,1-В-6/4

112MB6

4

87

231

6

СТУД-РП-7,1-Б-6/4

112MB6

4

87

242

7

СТУД-РП-7,1-Б-6/5,5

132S6

5,5

88

269

8

СТУД-РП-7,1-А-4/7,5

132S4

7,5

97

262

9

СТУД-РП-7,1-В-4/7,5

132S4

7,5

97

264

10

СТУД-РП-7,1-А-4/11

132M4

11

97

274

11

СТУД-РП-7,1-Б-4/11

132M4

11

97

287

12

СТУД-РП-7,1-В-4/15

160S4

15

97

314

13

СТУД-РП-7,1-Б-4/15

160S4

15

97

325

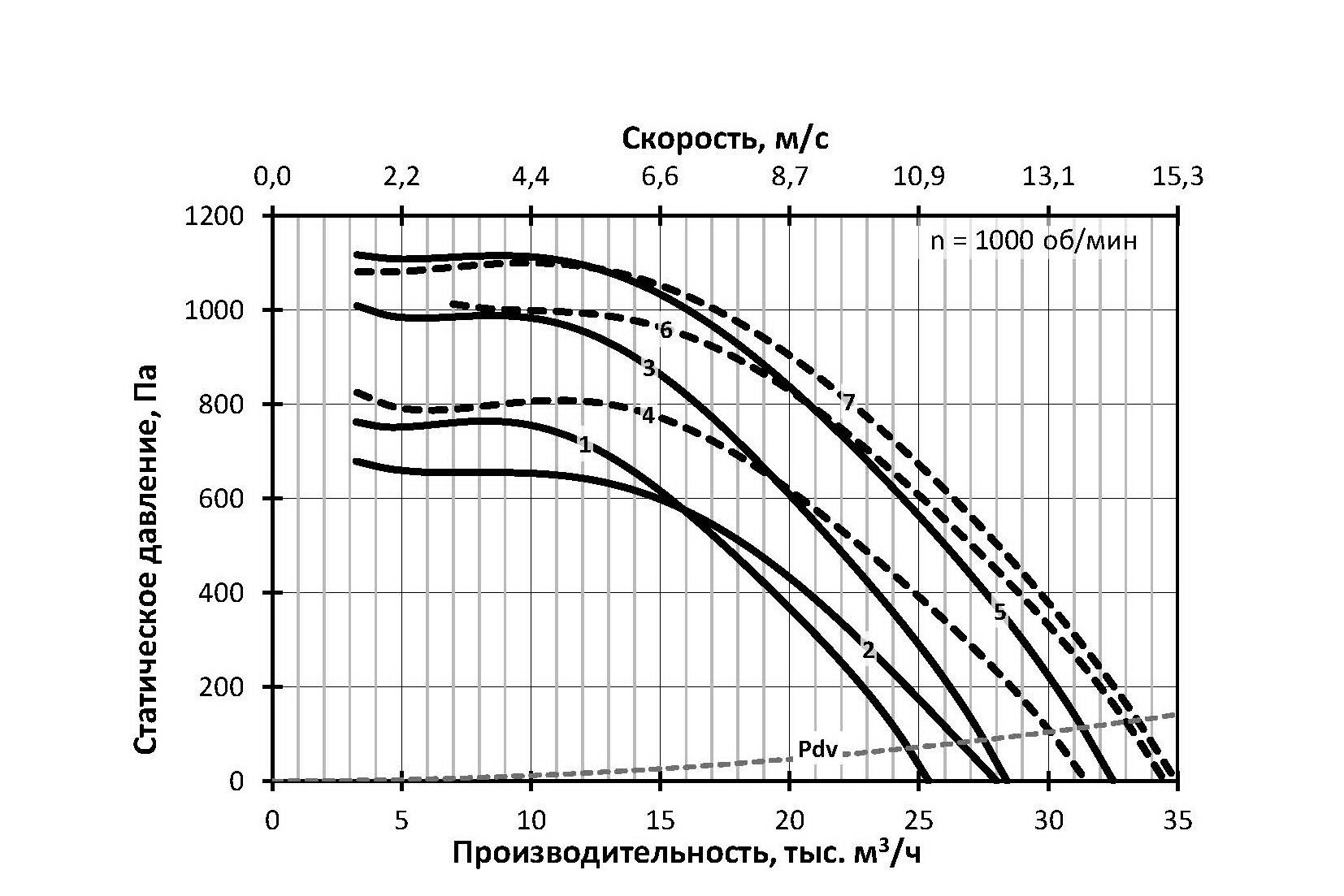

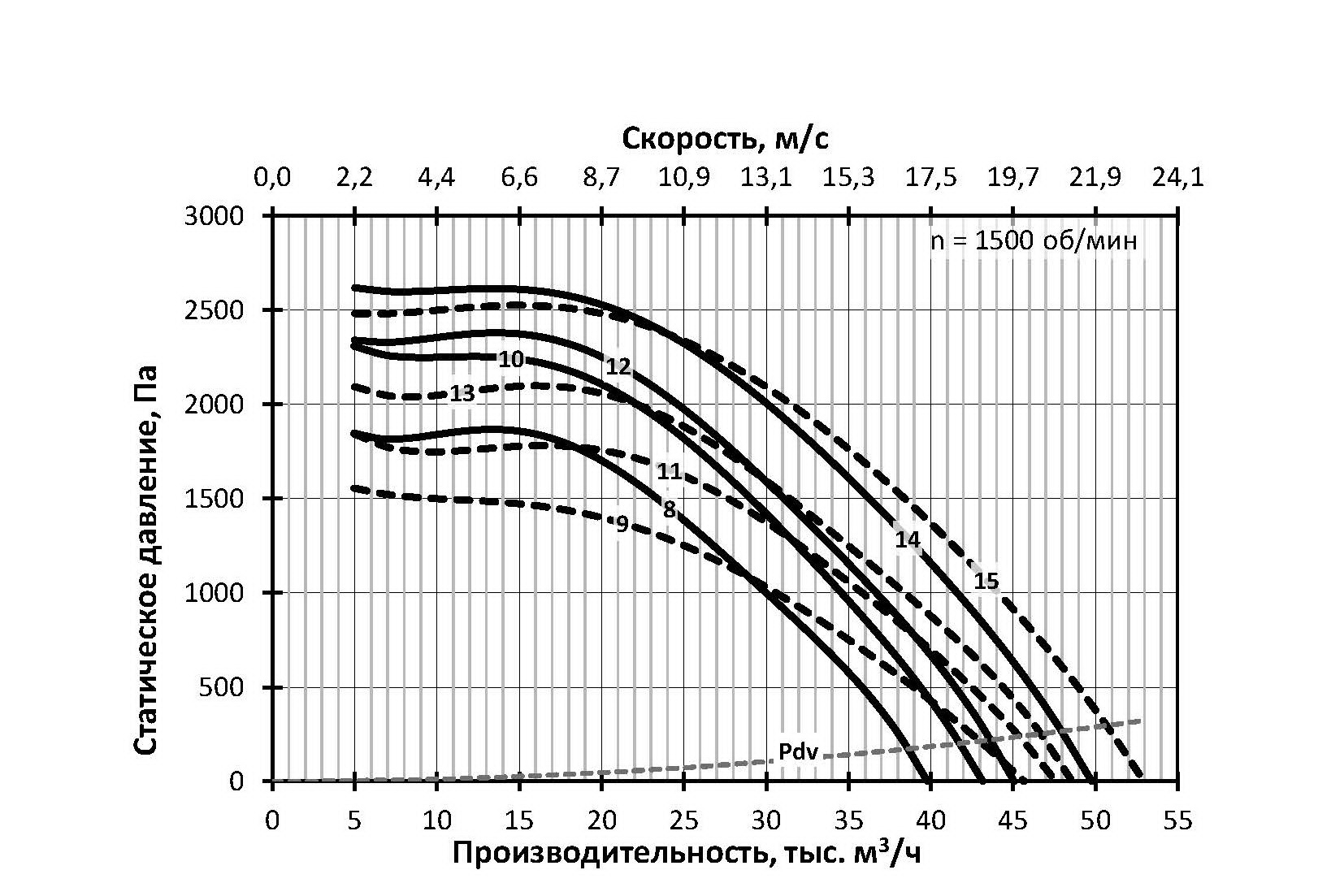

Графики для вентиляторов СТУД-РП-8

СТУД-РП-8 - 1000 Об/мин

Графики для вентиляторов СТУД-РП-8

СТУД-РП-8 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-8-А-6/4

112MB6

4

91

315

2

СТУД-РП-8-В-6/4

112MB6

4

91

319

3

СТУД-РП-8-А-6/5,5

132S6

5,5

91

342

4

СТУД-РП-8-Б-6/5,5

132S6

5,5

91

360

5

СТУД-РП-8-В-6/7,5

132M6

7,5

91

359

6

СТУД-РП-8-Б-6/7,5

132M6

7,5

91

373

7

СТУД-РП-8-Б-6/11

160S6

11

92

416

8

СТУД-РП-8-А-4/15

160S4

15

100

398

9

СТУД-РП-8-Б-4/15

160S4

15

100

416

10

СТУД-РП-8-А-4/18,5

160M4

18,5

100

415

11

СТУД-РП-8-Б-4/18,5

160M4

18,5

100

433

12

СТУД-РП-8-В-4/22

180S4

22

101

447

13

СТУД-РП-8-Б-4/22

180S4

22

101

461

14

СТУД-РП-8-В-4/30

180M4

30

101

467

15

СТУД-РП-8-Б-4/30

180M4

30

101

481

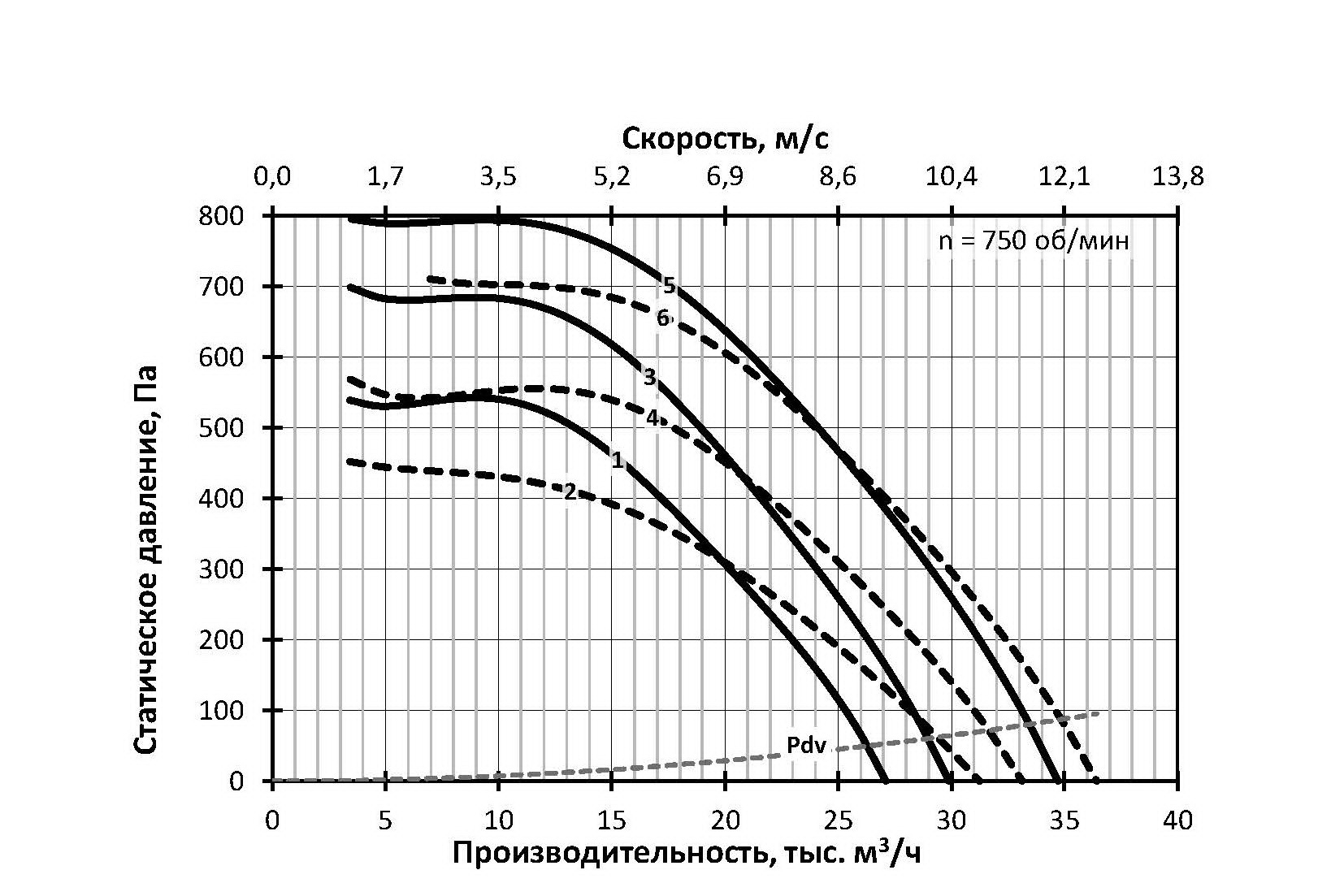

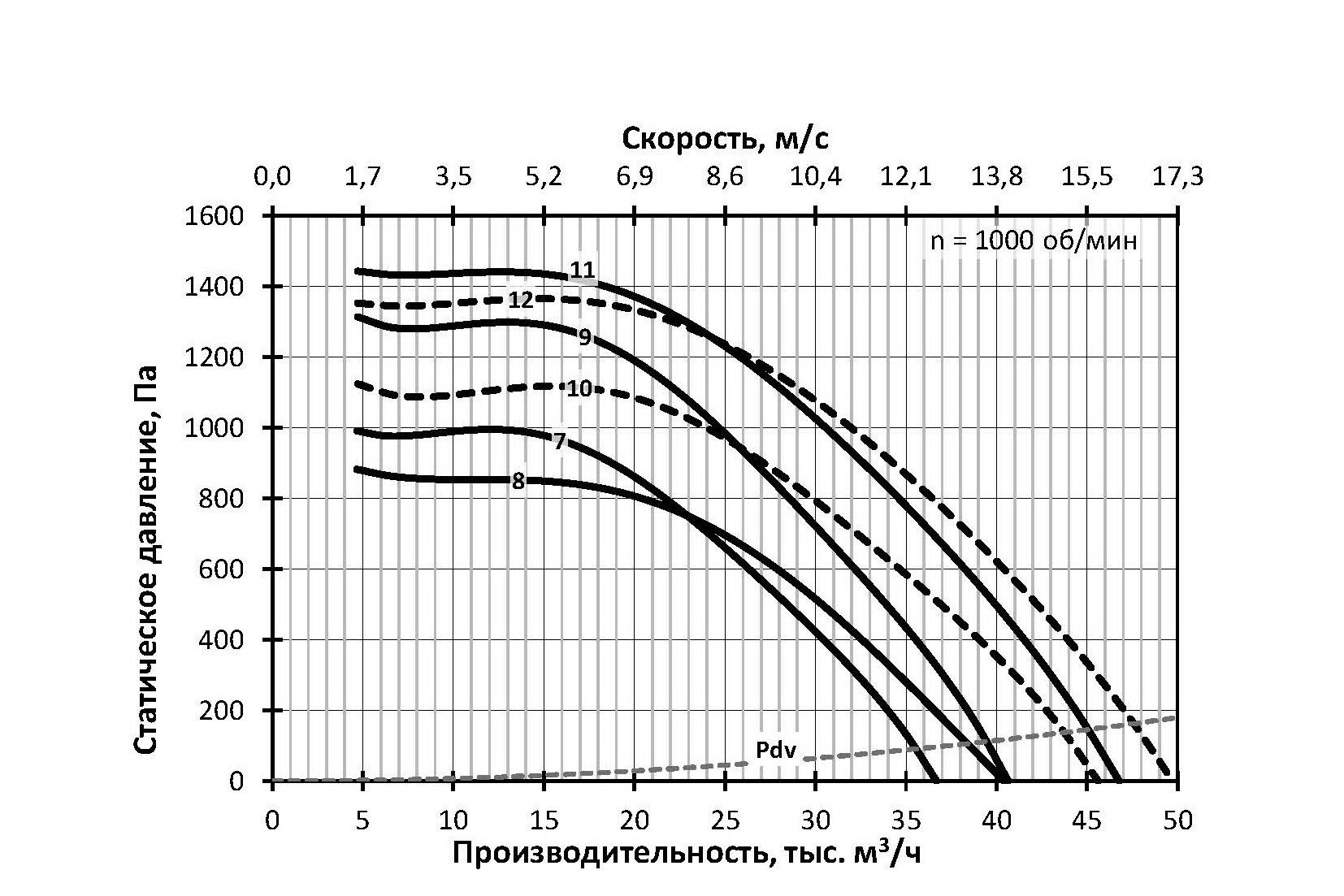

Графики для вентиляторов СТУД-РП-9

СТУД-РП-9 - 750 Об/мин

Графики для вентиляторов СТУД-РП-9

СТУД-РП-9 - 1000 Об/мин

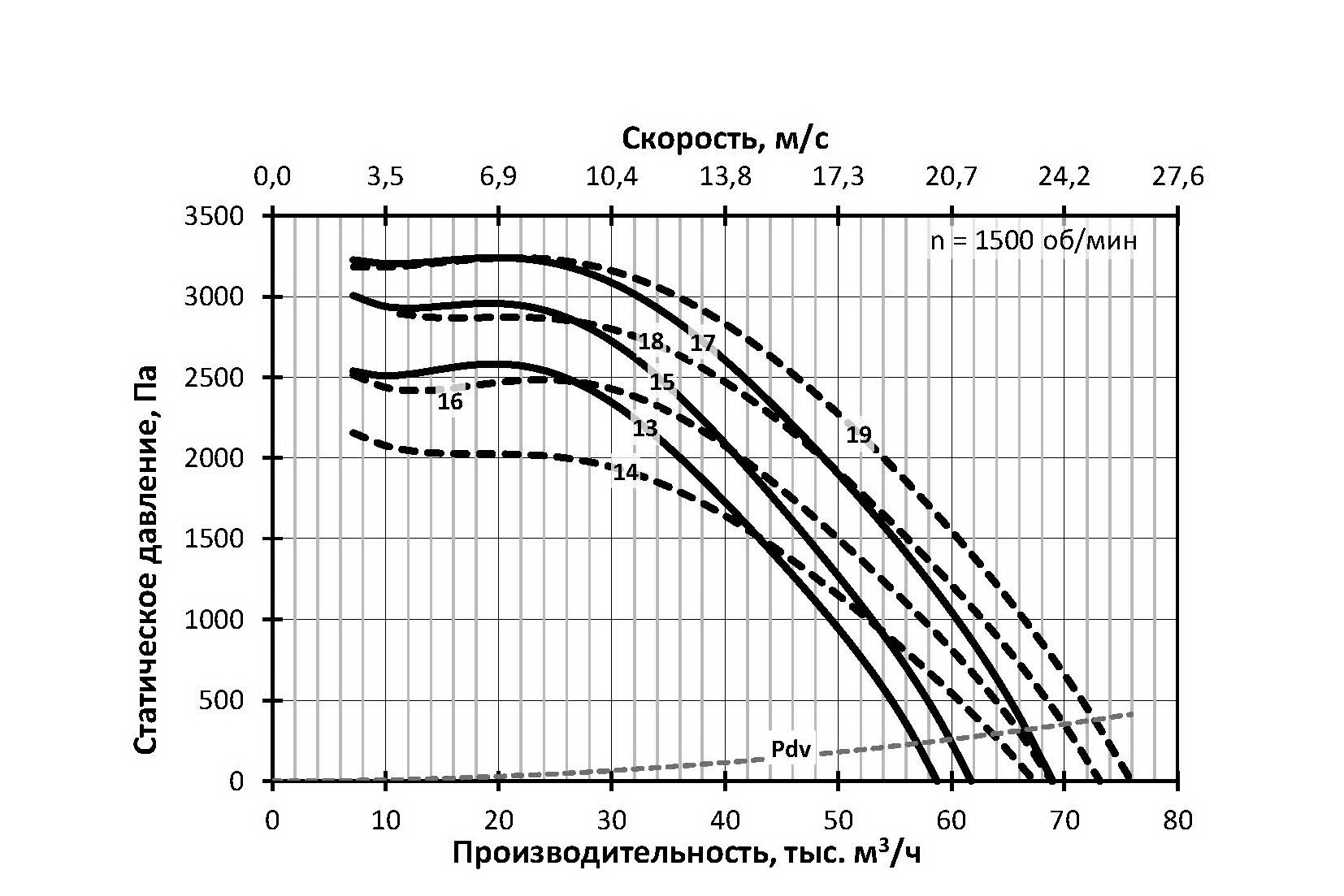

Графики для вентиляторов СТУД-РП-9

СТУД-РП-9 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-9-А-8/3

112MB8

3

88

399

2

СТУД-РП-9-Б-8/3

112MB8

3

88

421

3

СТУД-РП-9-А-8/4

132S8

4

88

429

4

СТУД-РП-9-Б-8/4

132S8

4

88

451

5

СТУД-РП-9-В-8/5,5

132M8

5,5

89

447

6

СТУД-РП-9-Б-8/5,5

132M8

5,5

89

464

7

СТУД-РП-9-А-6/7,5

132M6

7,5

95

442

8

СТУД-РП-9-В-6/7,5

132M6

7,5

95

447

9

СТУД-РП-9-А-6/11

160S6

11

95

485

10

СТУД-РП-9-Б-6/11

160S6

11

95

507

11

СТУД-РП-9-В-6/15

160M6

15

95

519

12

СТУД-РП-9-Б-6/15

160M6

15

95

536

13

СТУД-РП-9-А-4/30

180M4

30

104

550

14

СТУД-РП-9-Б-4/30

180M4

30

104

572

15

СТУД-РП-9-А-4/37

200M4

37

104

605

16

СТУД-РП-9-Б-4/37

200M4

37

104

627

17

СТУД-РП-9-В-4/45

200L4

45

104

635

18

СТУД-РП-9-Б-4/45

200L4

45

104

652

19

СТУД-РП-9-Б-4/55

225M4

55

104

717

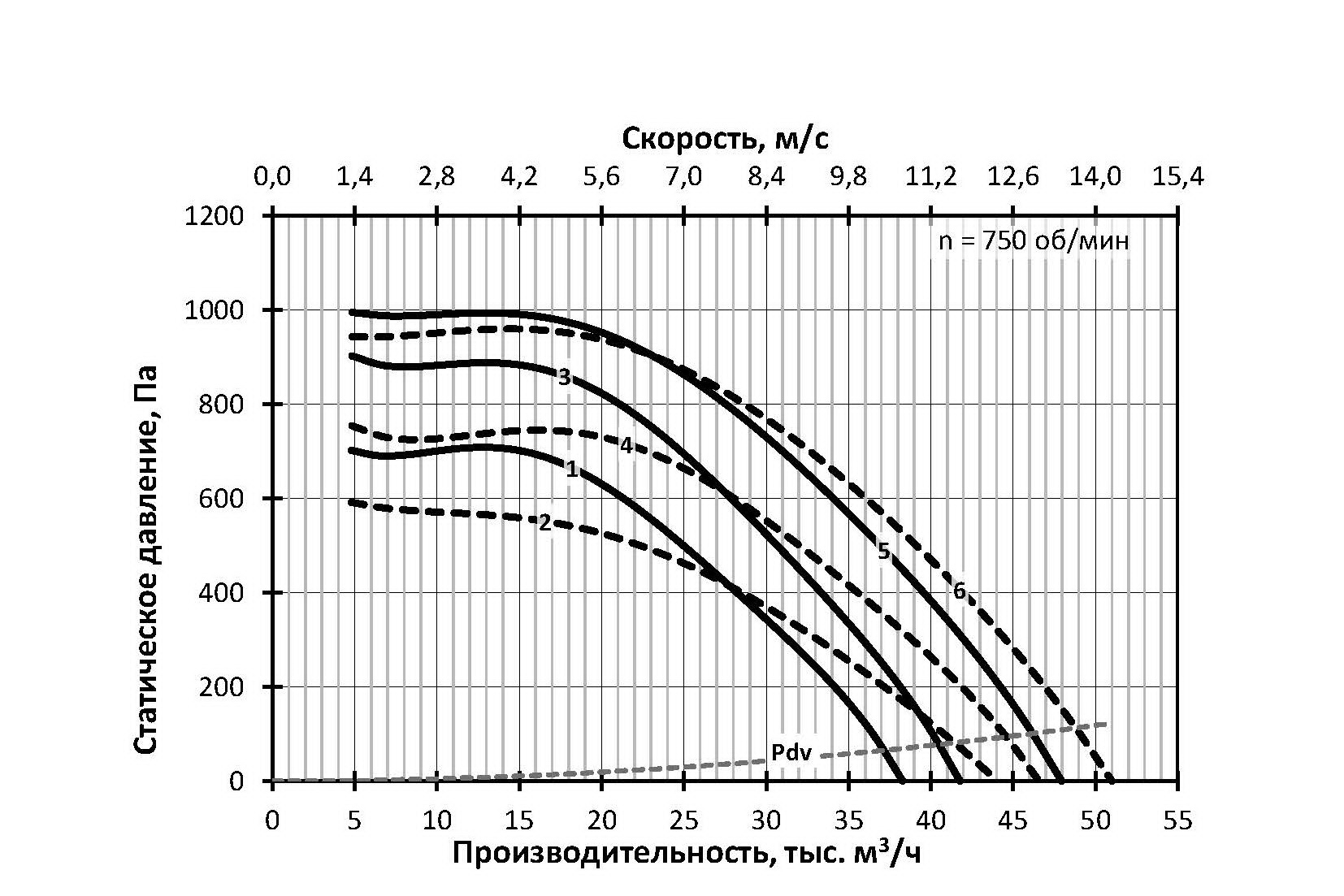

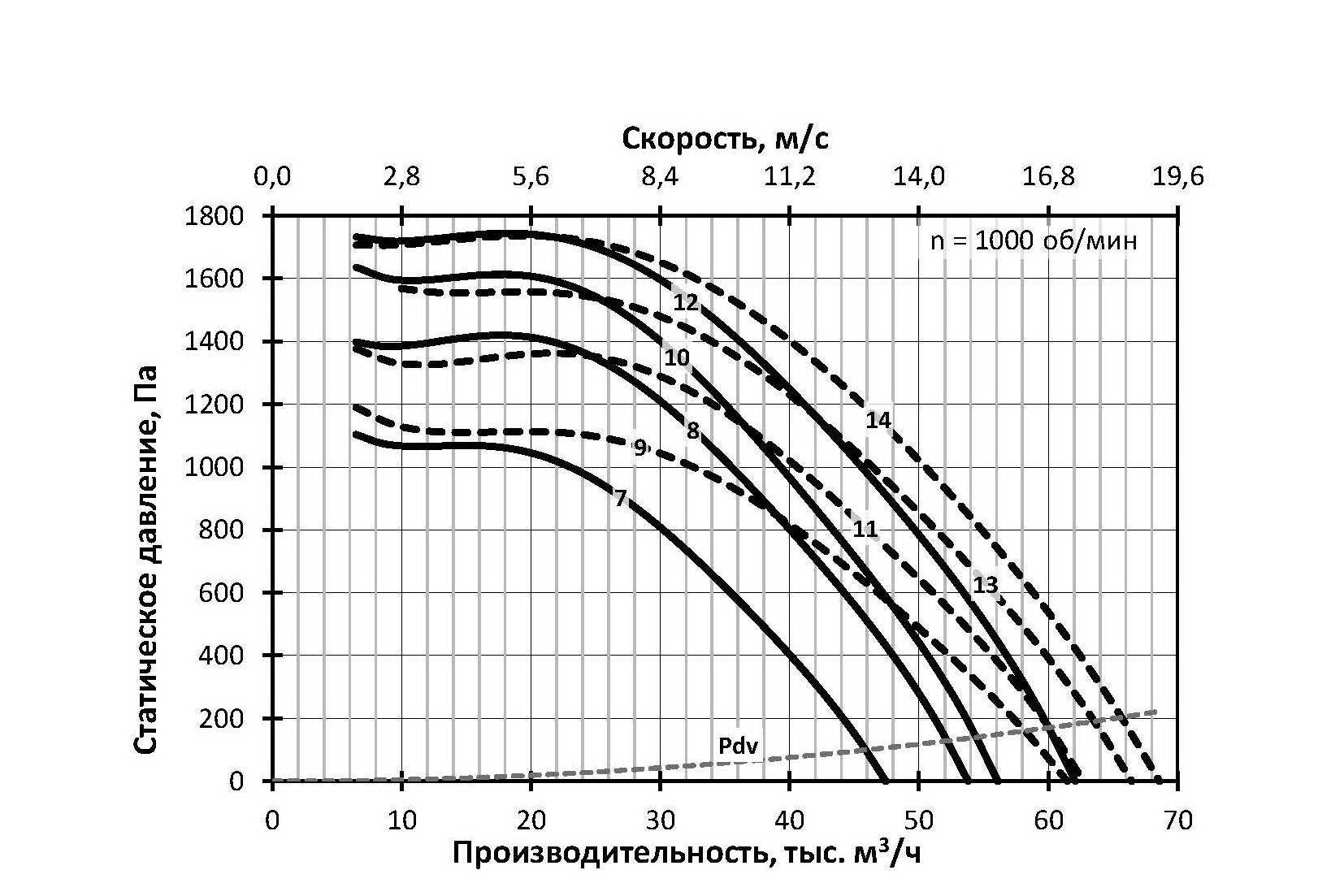

Графики для вентиляторов СТУД-РП-10

СТУД-РП-10 - 750 Об/мин

Графики для вентиляторов СТУД-РП-10

СТУД-РП-10 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-10-А-8/5,5

132M8

5,5

92

501

2

СТУД-РП-10-Б-8/5,5

132M8

5,5

92

528

3

СТУД-РП-10-А-8/7,5

160S8

7,5

92

544

4

СТУД-РП-10-Б-8/7,5

160S8

7,5

92

571

5

СТУД-РП-10-В-8/11

160M8

11

92

575

6

СТУД-РП-10-Б-8/11

160M8

11

92

596

7

СТУД-РП-10-А-6/11

160S6

11

98

544

8

СТУД-РП-10-А-6/15

160M6

15

98

573

9

СТУД-РП-10-Б-6/15

160M6

15

98

600

10

СТУД-РП-10-А-6/18,5

180M6

18,5

98

599

11

СТУД-РП-10-Б-6/18,5

180M6

18,5

98

626

12

СТУД-РП-10-В-6/22

200M6

22

98

635

13

СТУД-РП-10-Б-6/22

200M6

22

98

656

14

СТУД-РП-10-Б-6/30

200L6

30

98

691

Графики для вентиляторов СТУД-РП-11

СТУД-РП-11 - 750 Об/мин

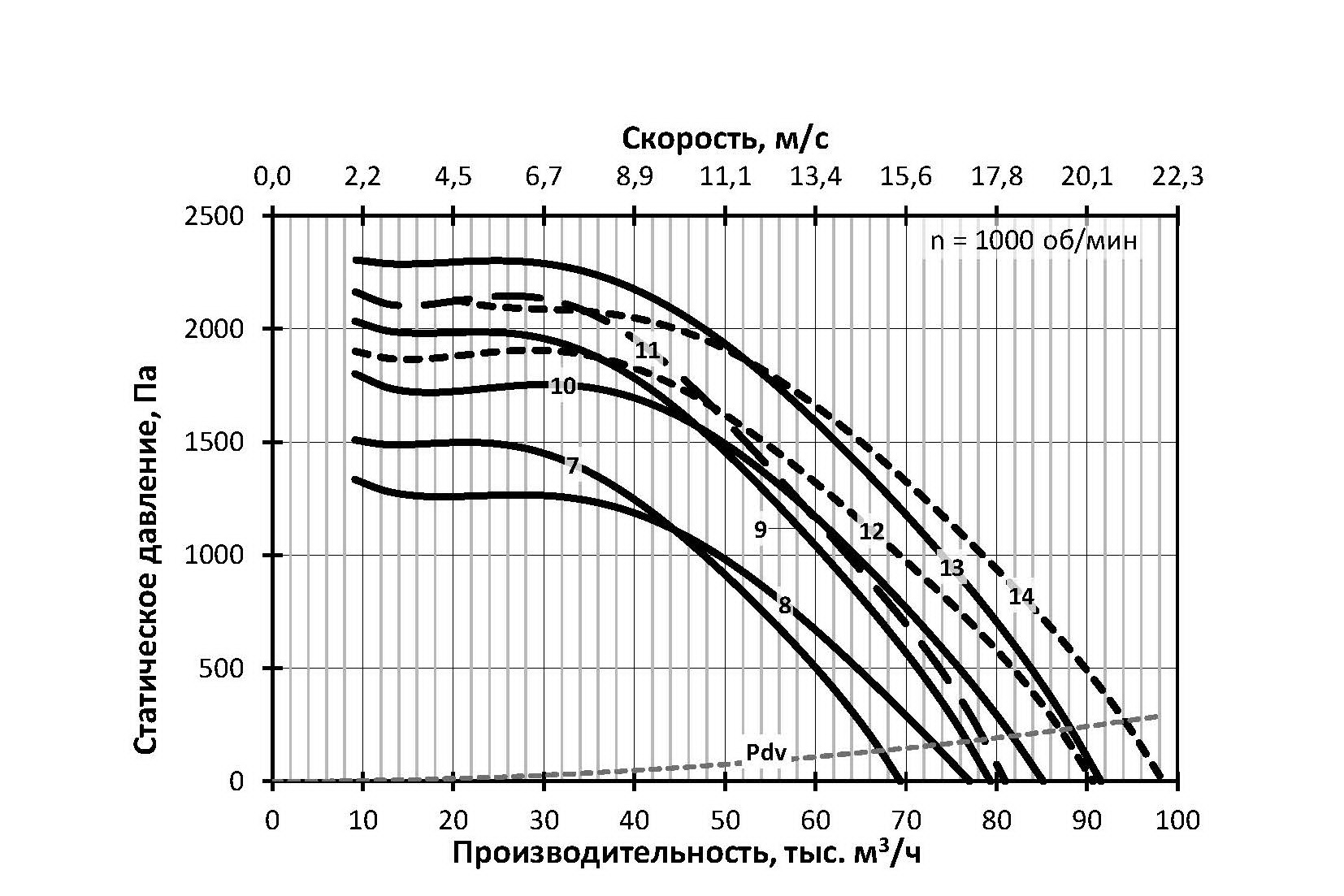

Графики для вентиляторов СТУД-РП-11

СТУД-РП-11 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-11,2-А-8/11

160M8

11

95

778

2

СТУД-РП-11,2-Б-8/11

160M8

11

95

814

3

СТУД-РП-11,2-А-8/15

180M8

15

96

808

4

СТУД-РП-11,2-Б-8/15

180M8

15

96

844

5

СТУД-РП-11,2-В-8/18,5

200M8

18,5

96

862

6

СТУД-РП-11,2-Б-8/18,5

200M8

18,5

96

889

7

СТУД-РП-11,2-А-6/22

200M6

22

102

838

8

СТУД-РП-11,2-В-6/22

200M6

22

102

847

9

СТУД-РП-11,2-А-6/30

200L6

30

102

873

10

СТУД-РП-11,2-В-6/30

200L6

30

102

882

11

СТУД-РП-11,2-А-6/37

225M6

37

102

936

12

СТУД-РП-11,2-Б-6/37

225M6

37

102

972

13

СТУД-РП-11,2-В-6/45

250S6

45

102

1077

14

СТУД-РП-11,2-Б-6/45

250S6

45

102

1104

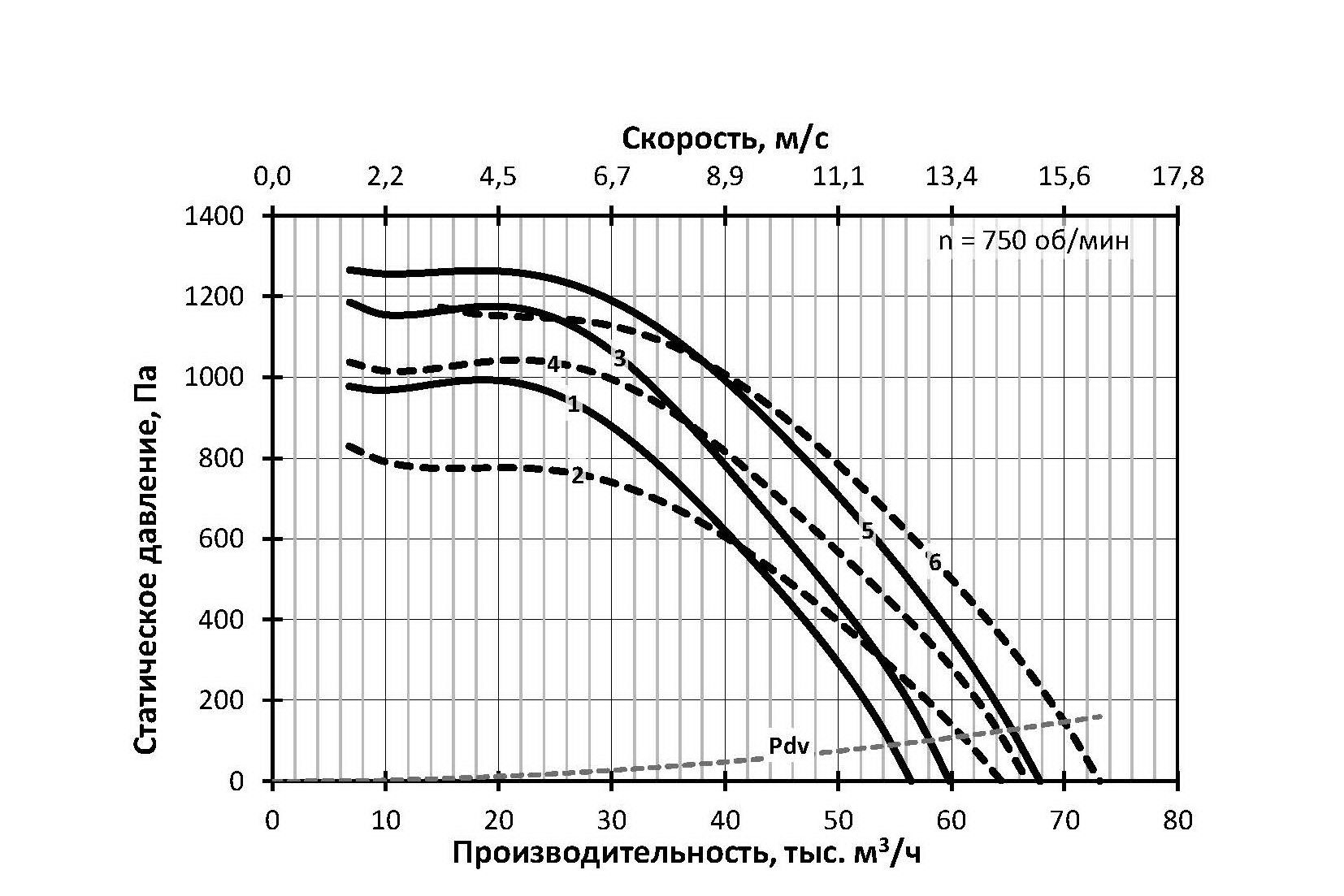

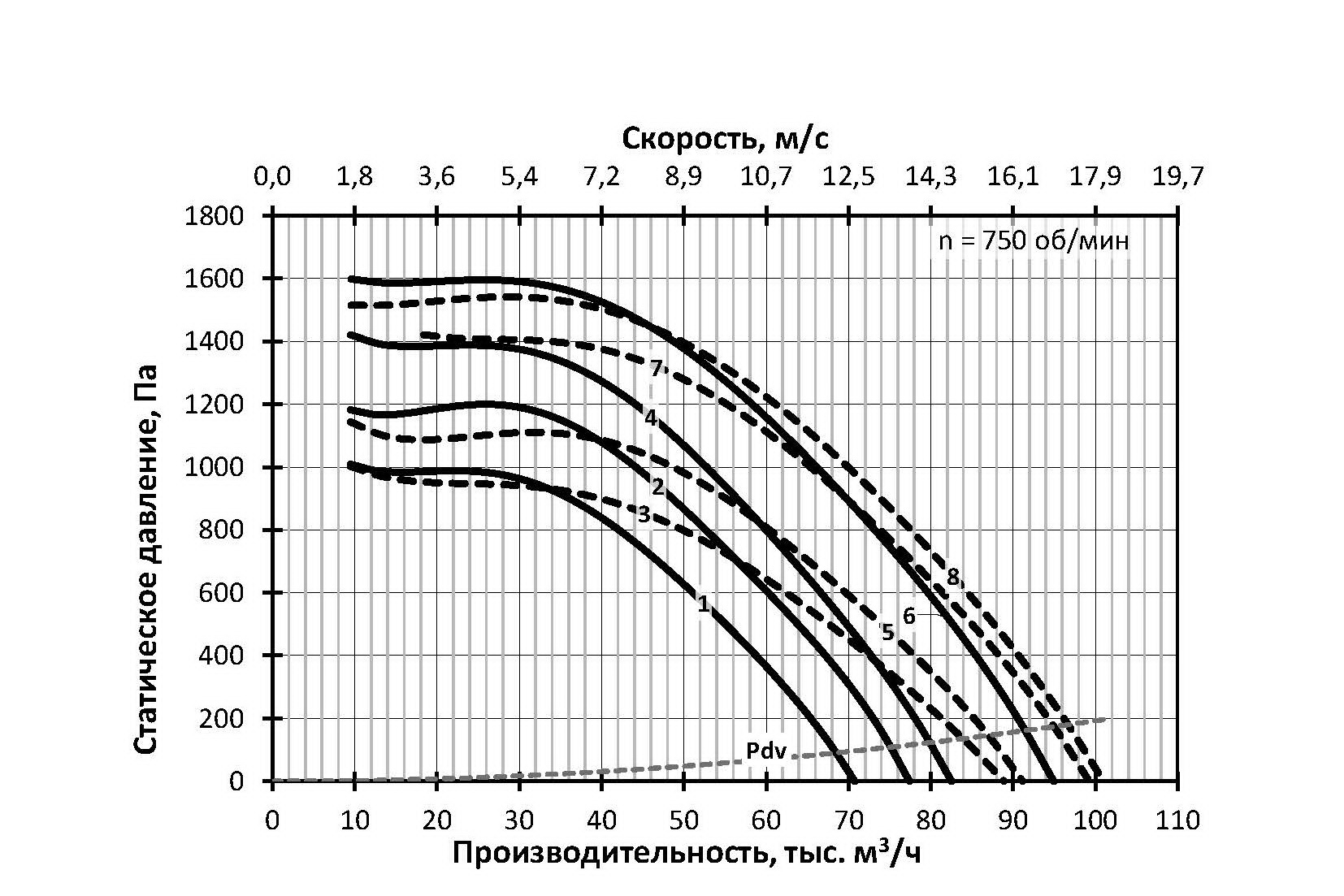

Графики для вентиляторов СТУД-РП-12,5

СТУД-РП-12,5 - 750 Об/мин

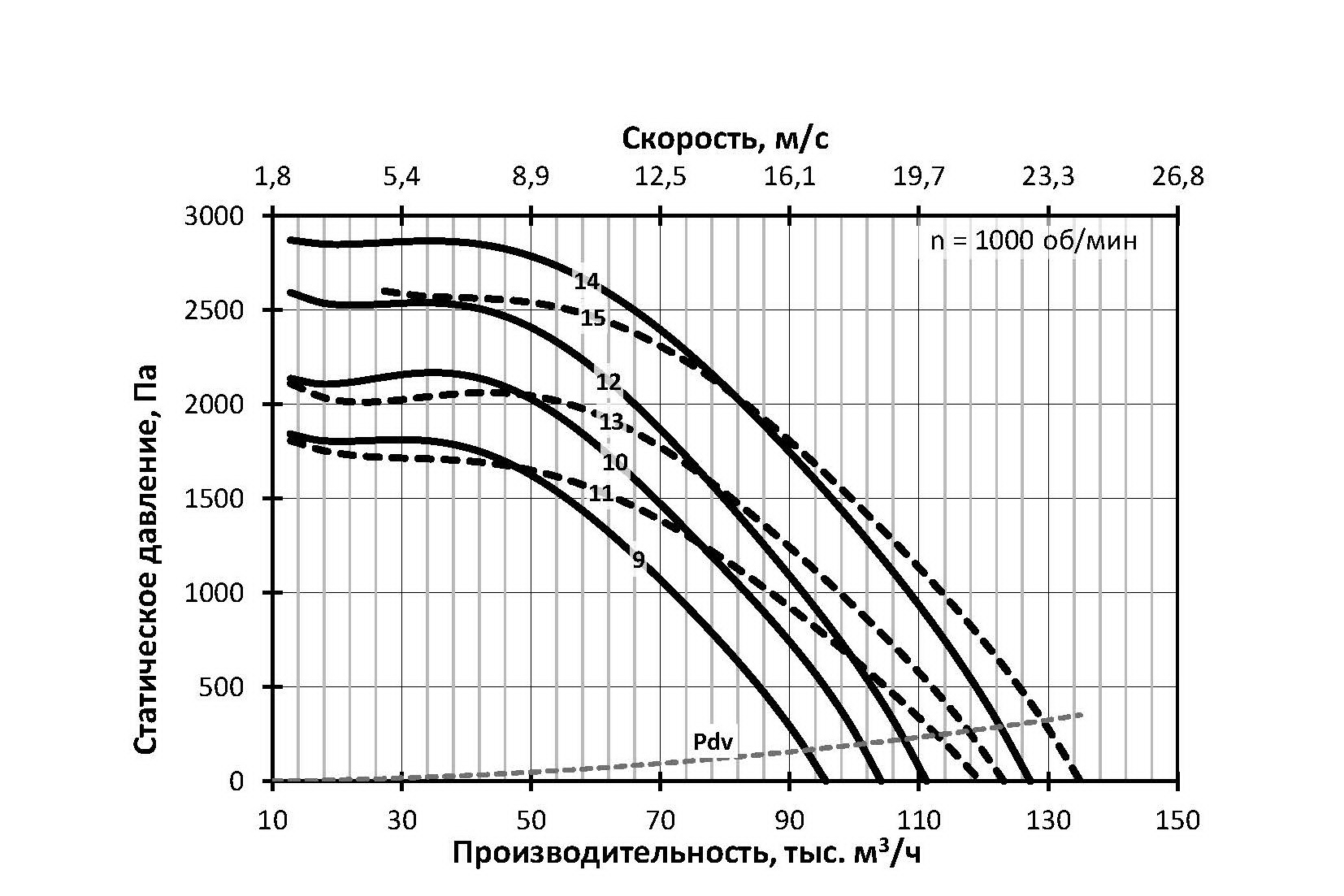

Графики для вентиляторов СТУД-РП-12,5

СТУД-РП-12,5 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РП-12,5-А-8/15

180M8

15

99

990

2

СТУД-РП-12,5-А-8/18,5

200M8

18,5

99

1035

3

СТУД-РП-12,5-Б-8/18,5

200M8

18,5

99

1144

4

СТУД-РП-12,5-А-8/22

200L8

22

99

1060

5

СТУД-РП-12,5-Б-8/22

200L8

22

99

1169

6

СТУД-РП-12,5-В-8/30

225M8

30

99

1127

7

СТУД-РП-12,5-Б-8/30

225M8

30

99

1224

8

СТУД-РП-12,5-Б-8/37

250S8

37

99

1319

9

СТУД-РП-12,5-А-6/37

225M6

37

105

1118

10

СТУД-РП-12,5-А-6/45

250S6

45

105

1250

11

СТУД-РП-12,5-Б-6/45

250S6

45

105

1359

12

СТУД-РП-12,5-А-6/55

250M6

55

105

1290

13

СТУД-РП-12,5-Б-6/55

250M6

55

105

1399

14

СТУД-РП-12,5-В-6/75

280S6

75

105

1392

15

СТУД-РП-12,5-Б-6/75

280S6

75

105

1489
