Описание

Экраном ЭВ может дополнительно оснащаться клапан выпускной КВК

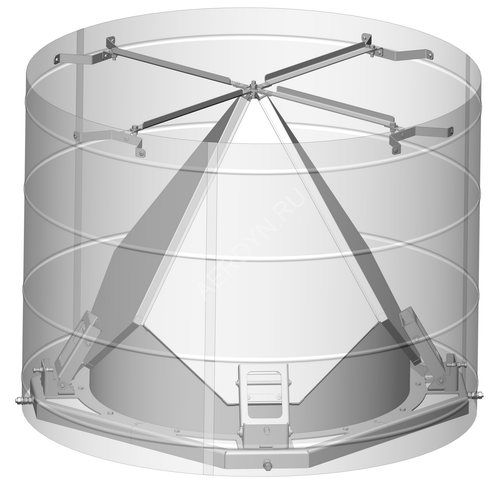

Экраном ЭВ может дополнительно оснащаться клапан выпускной КВК для минимизации ветрового воздействия на заслонки.

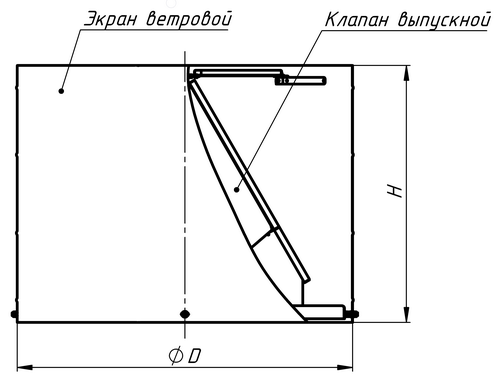

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

Обозначение

Размеры, мм

Масса экрана, кг

D

H

ЭВ-3,55

565

400

3

ЭВ-4

615

450

4,5

ЭВ-4,5

675

500

6

ЭВ-5

730

550

8

ЭВ-5,6

800

610

10

ЭВ-6,3

900

680

13

ЭВ-7,1

995

800

16

ЭВ-8

1105

850

19

ЭВ-9

1245

980

22

ЭВ-10

1385

1090

25

ЭВ-11,2

1565

1220

27,5

ЭВ-12,5

1770

1360

31

ЭВ-14

2010

1530

34
