СТУД-ОВ – вытяжной осевой вентилятор с огнестойким электродвигателем для систем ПДВ

СТУД-ОВ – вытяжной осевой вентилятор с огнестойким электродвигателем для систем ПДВ.


Вентилятор может устанавливаться в помещении с очагом пожара.

Изготавливается с классами огнестойкости 300 и 400 в зависимости от предела огнестойкости при максимально допустимой температуре дымо-воздушной смеси 300 °С в течение 2 ч и 400 °С в течение 2 ч соответственно.

Вентилятор оснащается осевым рабочим колесом с листовыми лопатками и цилиндрическим корпусом. На выходе потока из рабочего колеса вентилятора установлен спрямляющий аппарат. Рабочее колесо устанавливается непосредственно на вал электродвигателя.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Типоразмерный ряд

Изготавливается в 12 типоразмерах с номинальными диаметрами рабочего колеса от 3,55 дм до 12,5 дм.


Вентилятор комплектуется трехфазным асинхронным огнестойким электродвигателем под питающее напряжение 380 В / 50 Гц. Кабель от электродвигателя выведен свободно, крепление кабеля на корпусе не допускается. Применение при пожаре с преобразователем частоты не допускается.

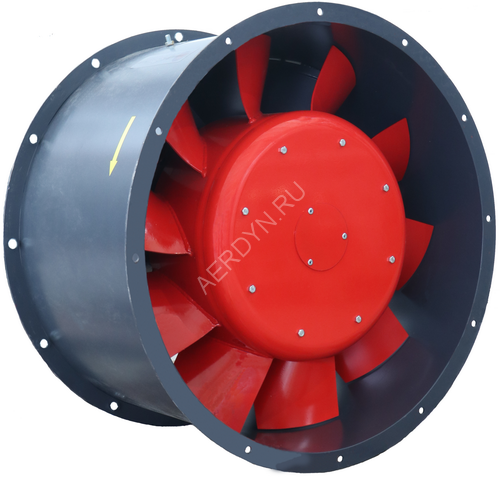

В зависимости от габарита электродвигателя корпус вентилятора изготавливается в исполнениях И1 или И2. На фотографии показан вариант И1, вентилятор с корпусом в варианте И2 показан на габаритном эскизе. В варианте И1 электродвигатель устанавливается во втулке спрямляющего аппарата и расположен со стороны выхода потока. В варианте И2 электродвигатель установлен в корпусе на кронштейнах со стороны входа потока в рабочее колесо, а спрямляющий аппарат является приставной частью корпуса вентилятора с другой стороны рабочего колеса. Соответствие исполнения корпуса и типа вентилятора указано в таблицах при аэродинамических характеристиках.

Применение при пожаре с преобразователем частоты не допускается.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv соответствует средней скорости потока в кольцевом сечении проточной части вокруг втулки рабочего колеса вентилятора. Втулочное отношение равно 0,6.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе меньше Lw на 1 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами, меньше Lw на 10 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы –i, Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности Lwi

2

-25

-21

-12

-4

-4

-7

-12

-20

4

-23

-14

-6

-6

-9

-14

-22

-31

6

-13

-3

1

-1

-5

-12

-22

-27

8

-6

2

2

-1

-6

-14

-23

-26


Указания по электромонтажу

Кабель, отходящий от огнестойкого электродвигателя, имеет 7 выводов. Жёлто-зеленый вывод – для заземления, 6 других – выводы от концов обмоток, каждый из которых промаркирован. При подключении к электропитанию необходимо соединить между собой выводы обмоток (U, V, W) и концы приходящего кабеля (L) показанным ниже образом в зависимости от номинальных напряжений электродвигателя.

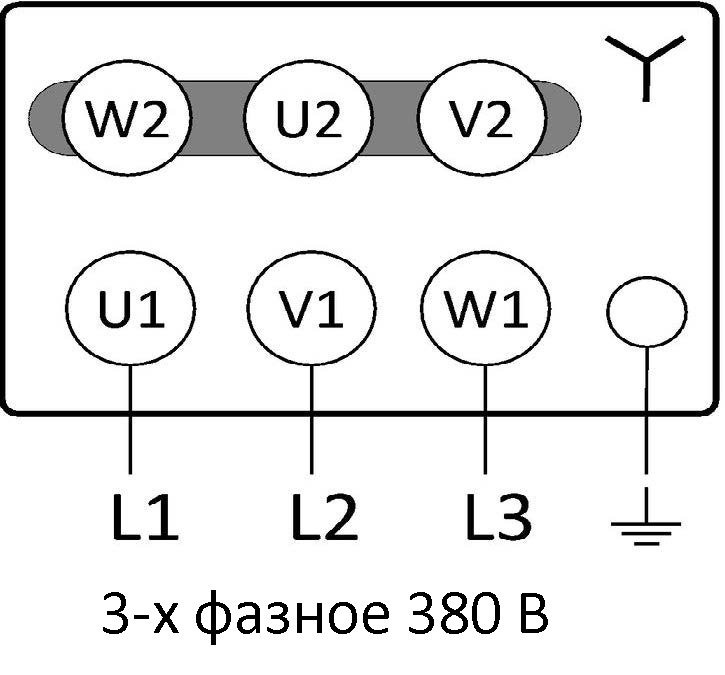

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

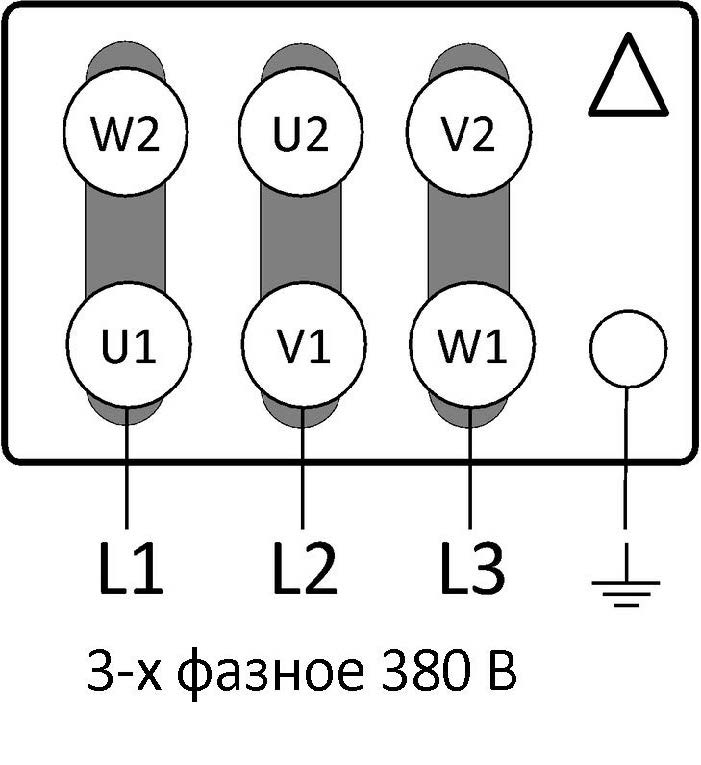

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

схема-380в
схема-380в

При установке без воздуховода на входе вентилятор необходимо комплектовать входным коллектором, чтобы избежать ухудшения аэродинамической характеристики. При наружной установке при отсутствии элементов сети на выходе вентилятор необходимо дополнительно комплектовать козырьком для защиты от осадков.

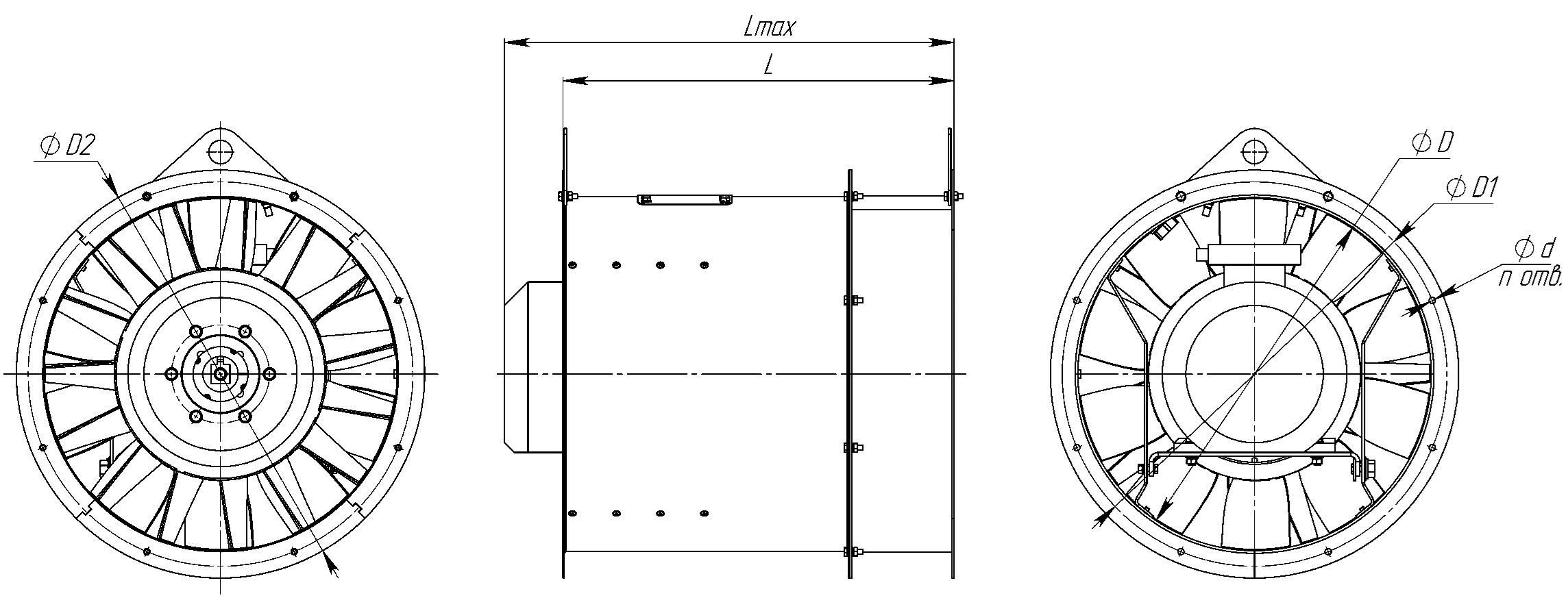

Габаритно-присоединительные размеры


Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Шт.

D

D1

D2

L

Lmax

d

n

И1

И2

И1

И2

3,55

355

395

425

210

350

365

455

8

8

4

400

440

470

230

410

400

510

8

8

4,5

450

490

520

250

460

440

565

8

8

5

500

540

570

280

490

490

650

8

12

5,6

560

600

630

310

630

440

850

8

12

6,3

630

670

700

350

710

525

930

8

12

7,1

710

760

790

390

-

605

-

8

16

8

800

850

880

430

-

655

-

10

16

9

900

950

990

480

-

870

-

10

16

10

1000

1050

1090

530

-

960

-

12

16

11,2

1120

1180

1210

590

-

1050

-

12

20

12,5

1250

1310

1340

660

-

1085

-

12

20

Размеры L и Lmax даны максимальные для приведённых типоразмеров

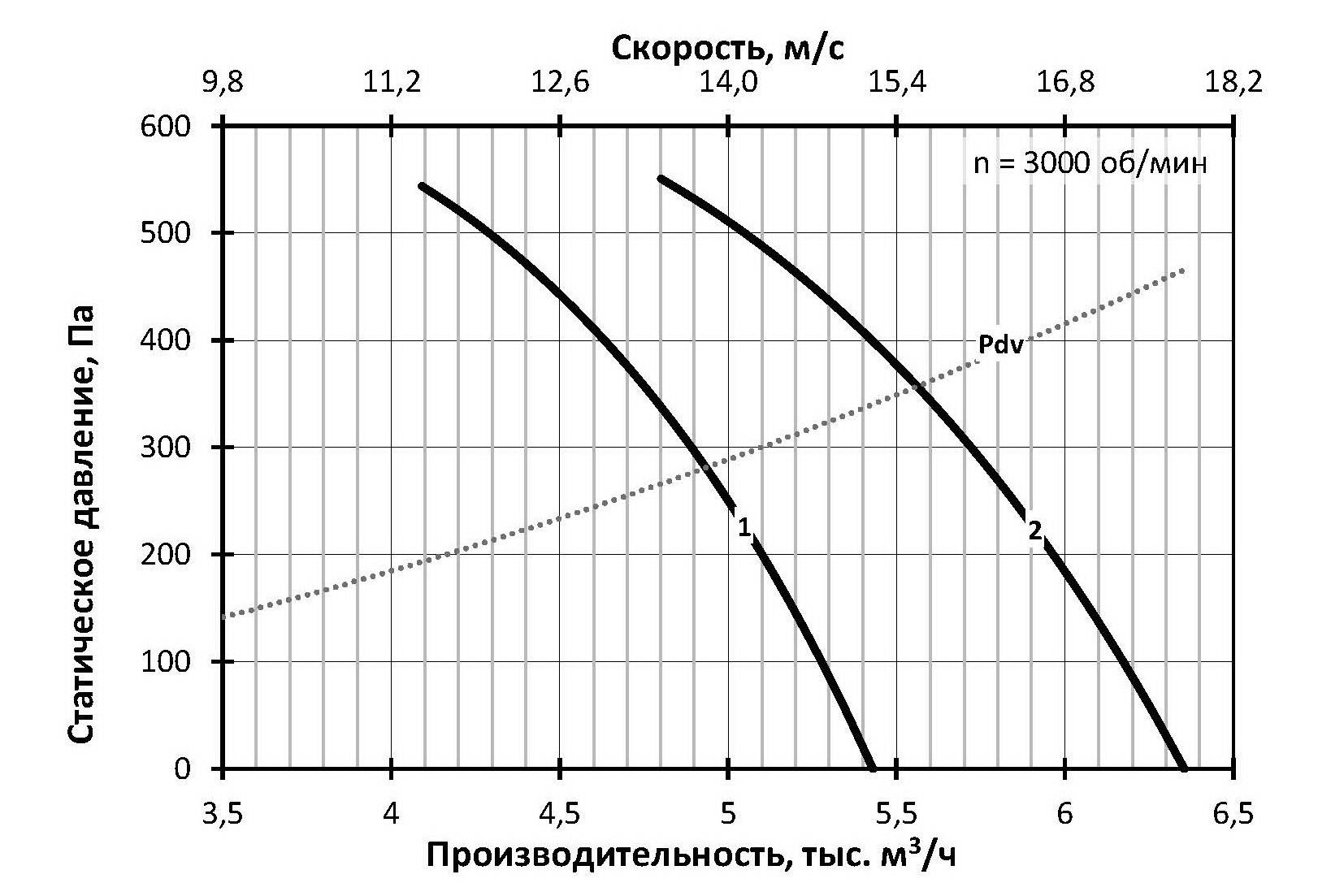

Графики для вентиляторов СТУД-ОВ-3,55

СТУД-ОВ-3,55 - 3000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-3,55-2/1,1

71B2

1,1

И1

75

31

2

СТУД-ОВ-3,55-2/1,5

80MA2

1,5

И2

75

38

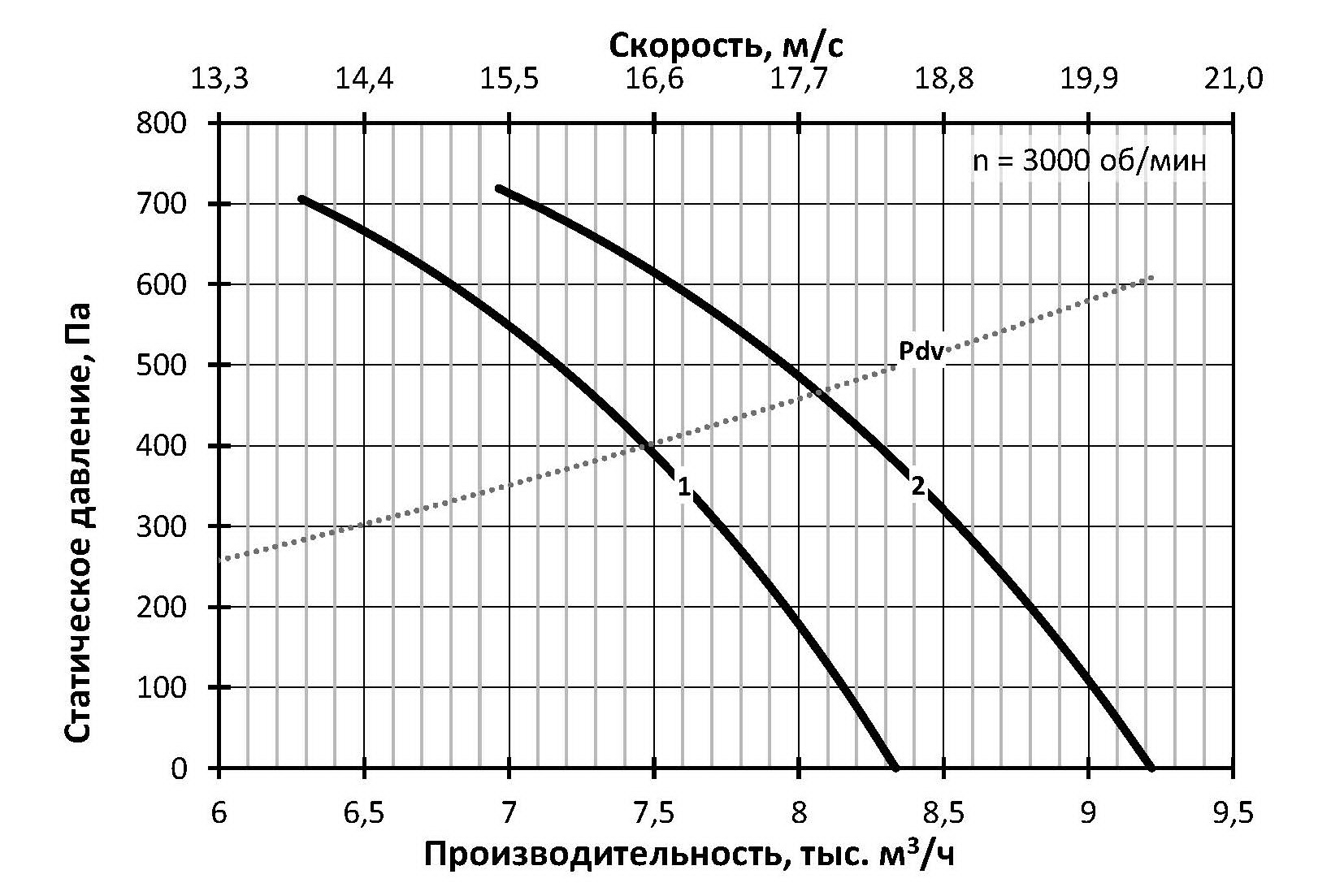

Графики для вентиляторов СТУД-ОВ-4

СТУД-ОВ-4 - 3000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-4-2/2,2

80MB2

2,2

И1

79

40

2

СТУД-ОВ-4-2/3

90L2

3

И2

79

48

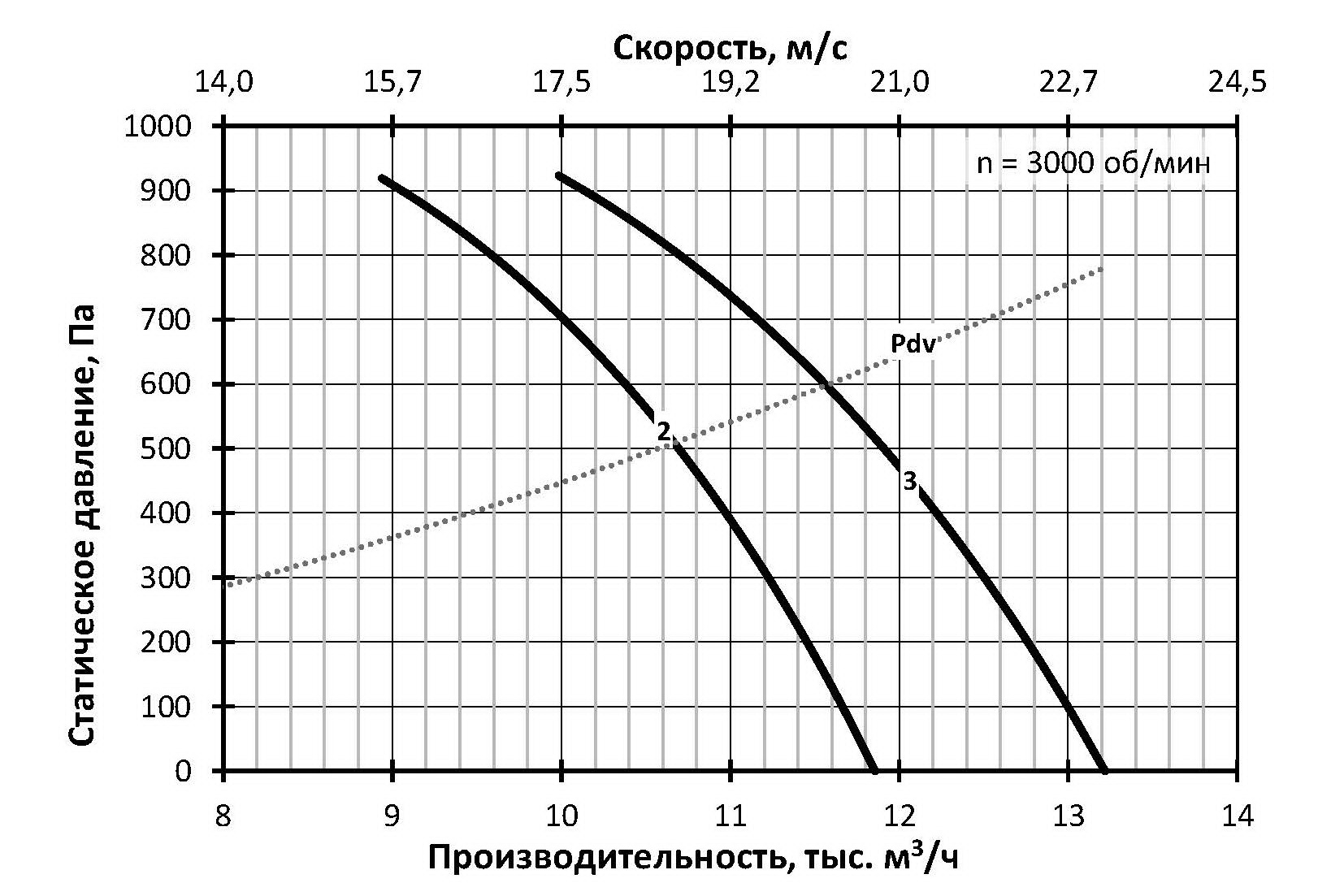

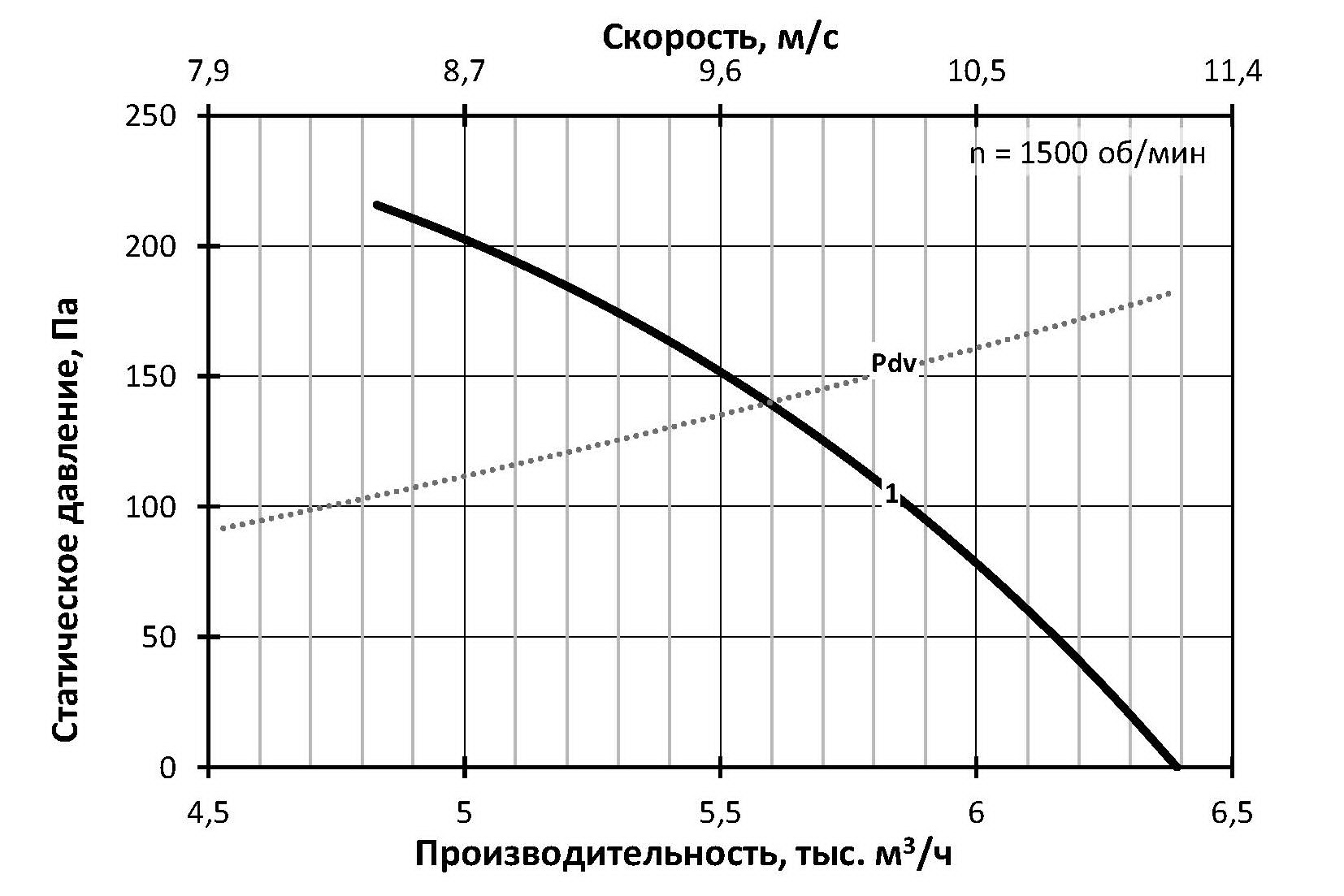

Графики для вентиляторов  СТУД-ОВ-4,5

СТУД-ОВ-4,5 - 1500 Об/мин

Графики для вентиляторов СТУД-ОВ-4,5

СТУД-ОВ-4,5 - 3000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-4,5-4/0,55

71A4

0,55

И1

67

40

2

СТУД-ОВ-4,5-2/4

100S2

4

И2

83

61

3

СТУД-ОВ-4,5-2/5,5

100L2

5,5

И2

83

70

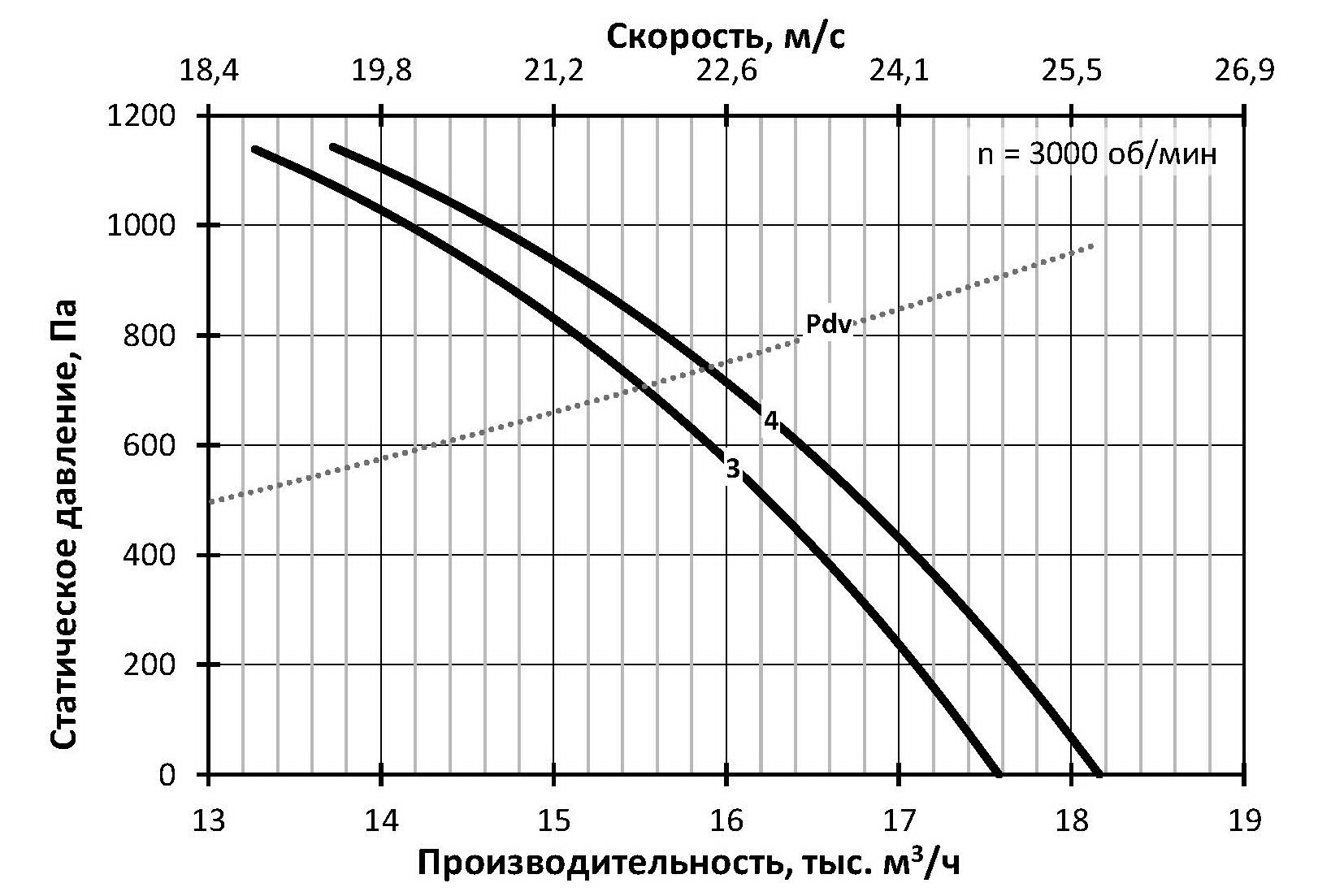

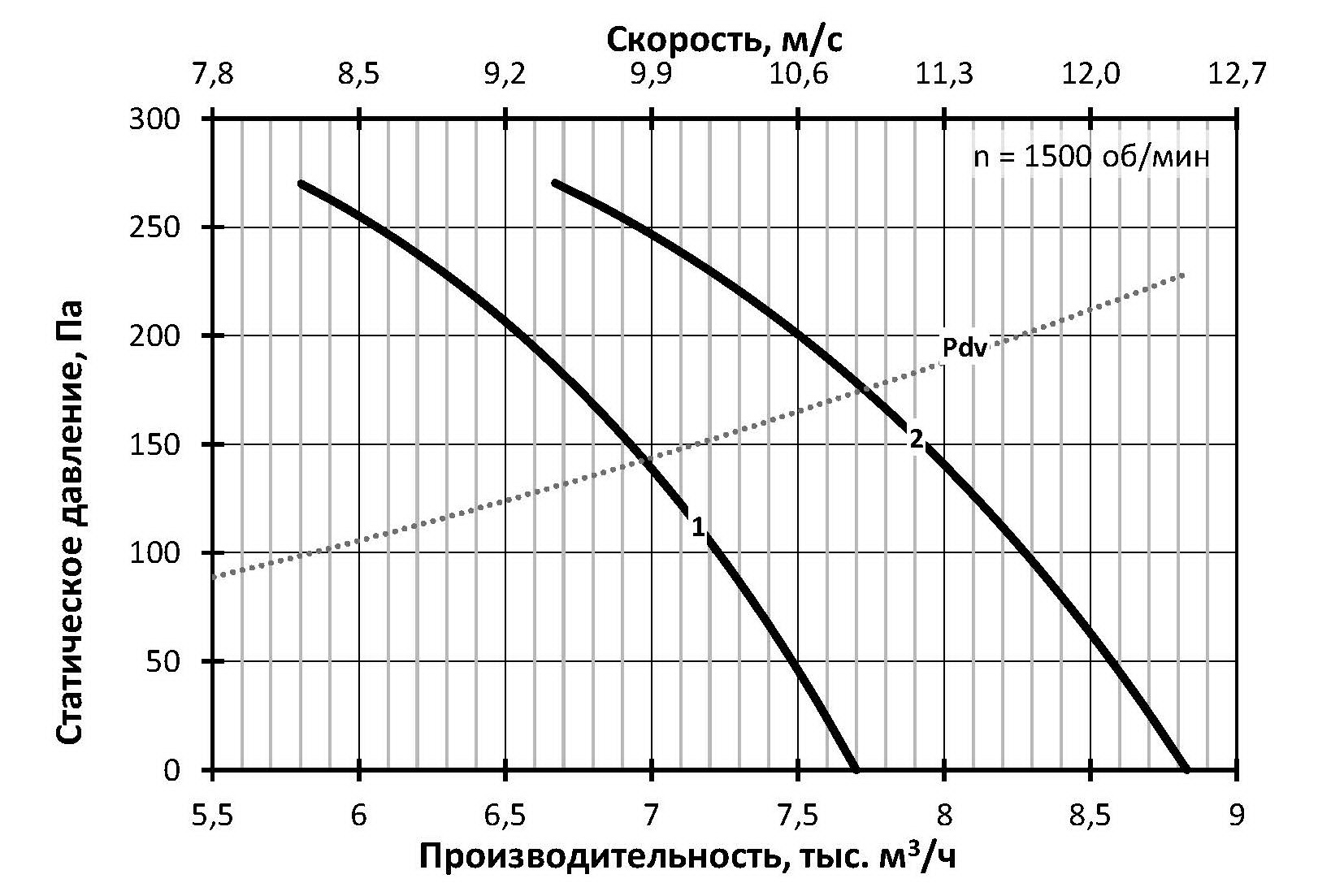

Графики для вентиляторов СТУД-ОВ-5

СТУД-ОВ-5 - 1500 Об/мин

Графики для вентиляторов СТУД-ОВ-5

СТУД-ОВ-5 - 3000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-5-4/0,75

71B4

0,75

И1

70

48

2

СТУД-ОВ-5-4/1,1

80MA4

1,1

И1

70

52

3

СТУД-ОВ-5-2/7,5

112M2

7,5

И2

86

100

4

СТУД-ОВ-5-2/11

132M2

11

И2

86

127

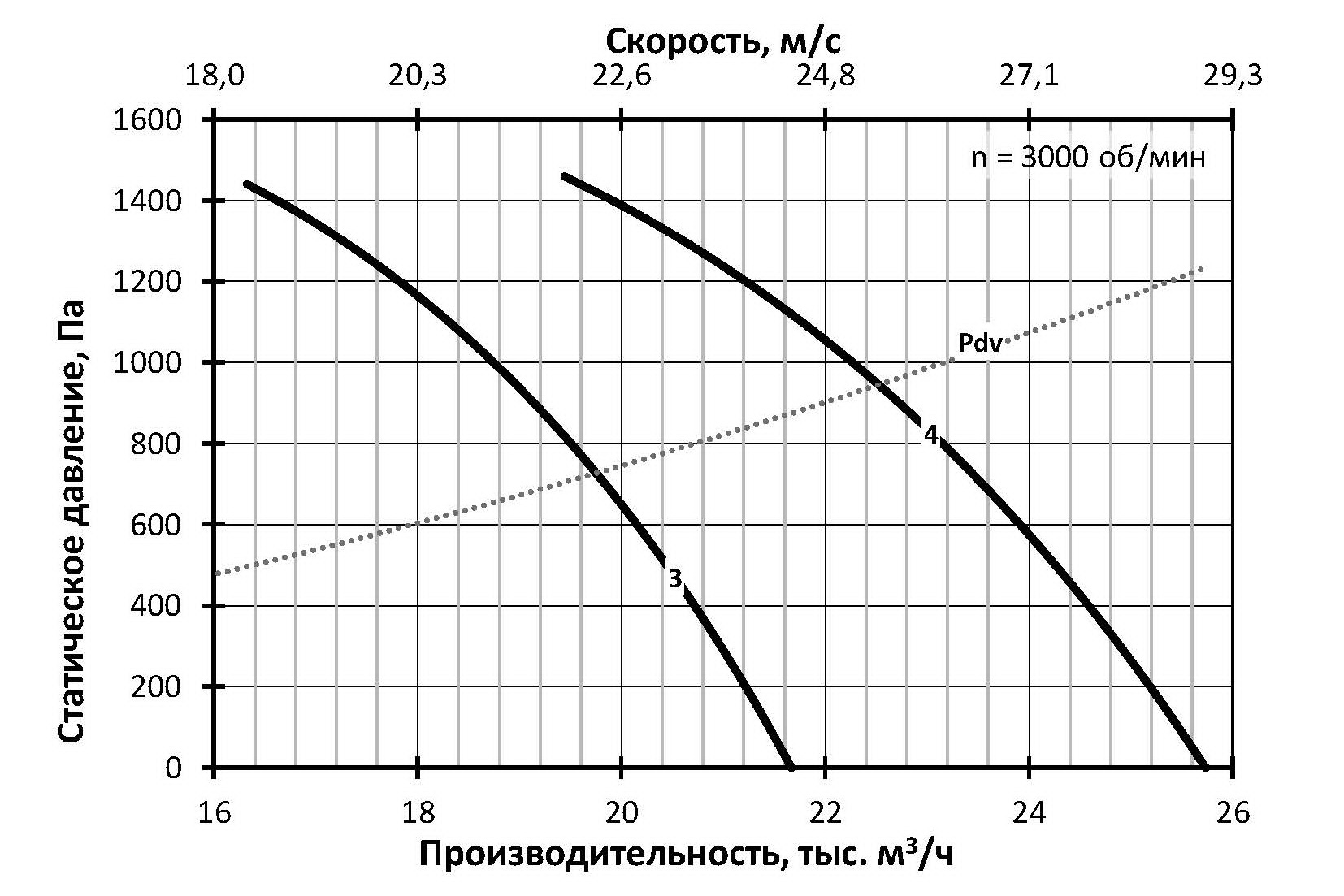

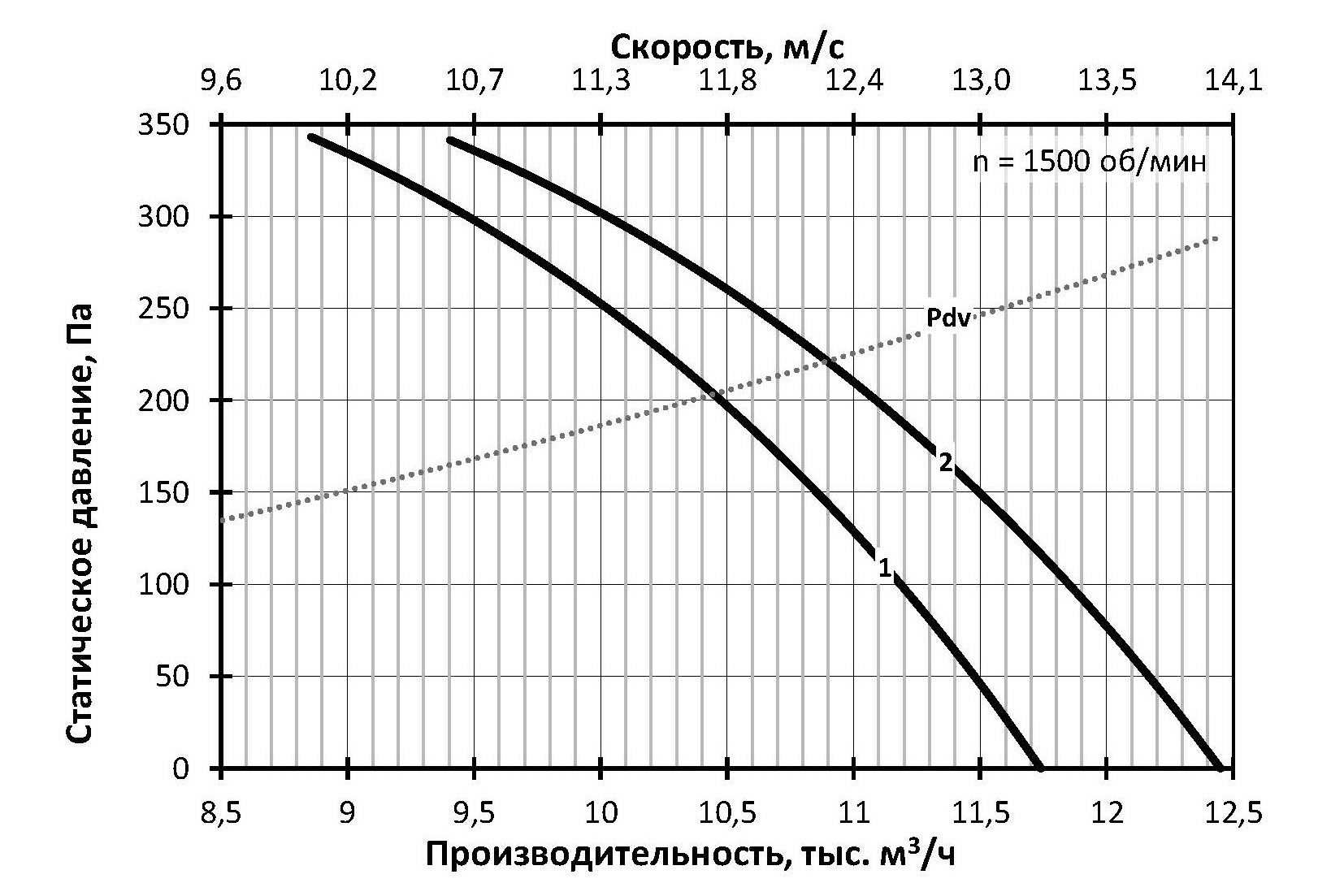

Графики для вентиляторов СТУД-ОВ-5,6

СТУД-ОВ-5,6 - 1500 Об/мин

Графики для вентиляторов СТУД-ОВ-5,6

СТУД-ОВ-5,6 - 3000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-5,6-4/1,5

80MB4

1,5

И1

74

64

2

СТУД-ОВ-5,6-4/2,2

90L4

2,2

И1

74

67

3

СТУД-ОВ-5,6-2/11

132M2

11

И2

89

139

4

СТУД-ОВ-5,6-2/15

160S2

15

И2

90

177

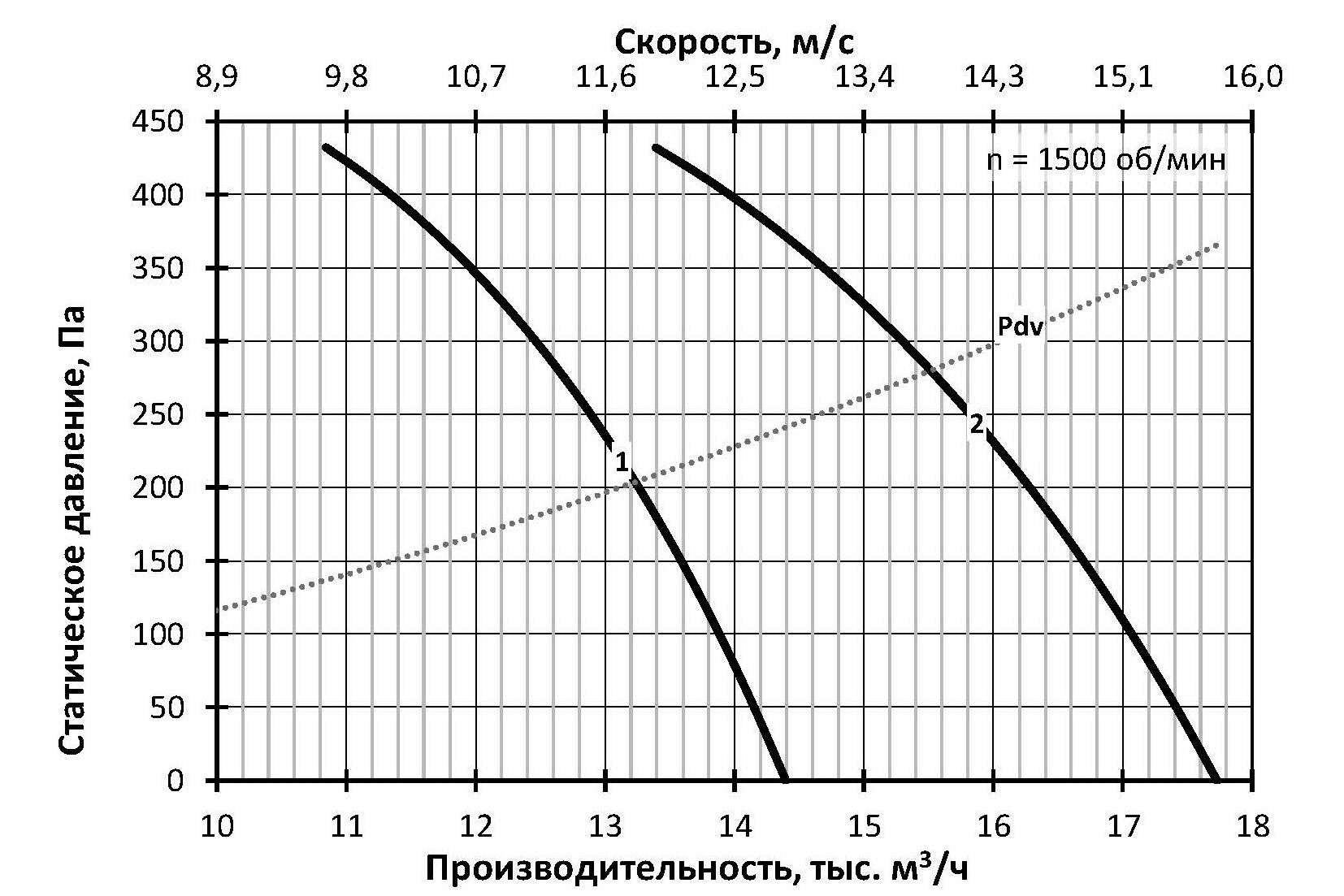

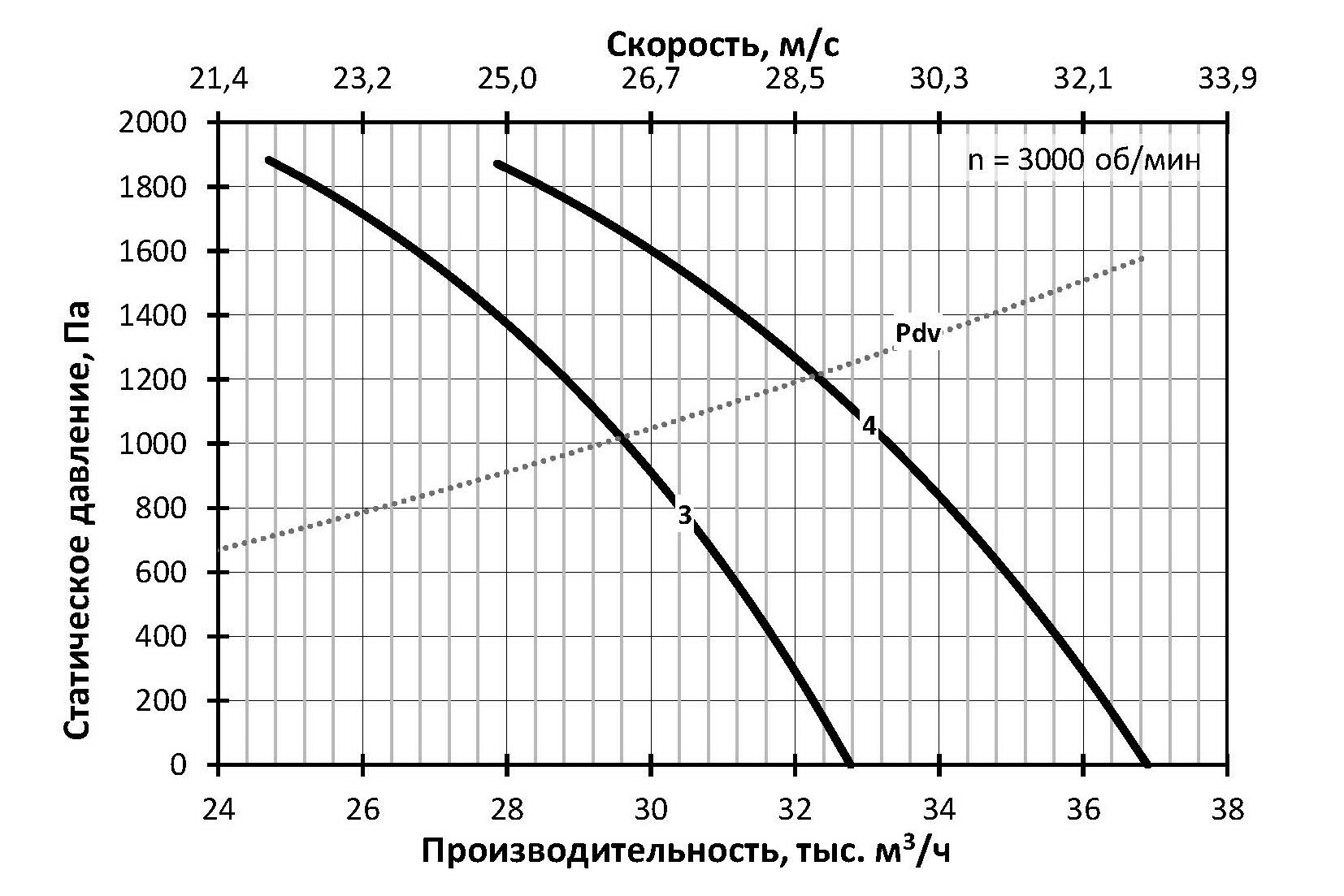

Графики для вентиляторов СТУД-ОВ-6,3

СТУД-ОВ-6,3 - 1500 Об/мин

Графики для вентиляторов СТУД-ОВ-6,3

СТУД-ОВ-6,3 - 3000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-6,3-4/2,2

90L4

2,2

И1

77

80

2

СТУД-ОВ-6,3-4/3

100S4

3

И1

77

82

3

СТУД-ОВ-6,3-2/22

180S2

22

И2

93

224

4

СТУД-ОВ-6,3-2/30

180M2

30

И2

93

247

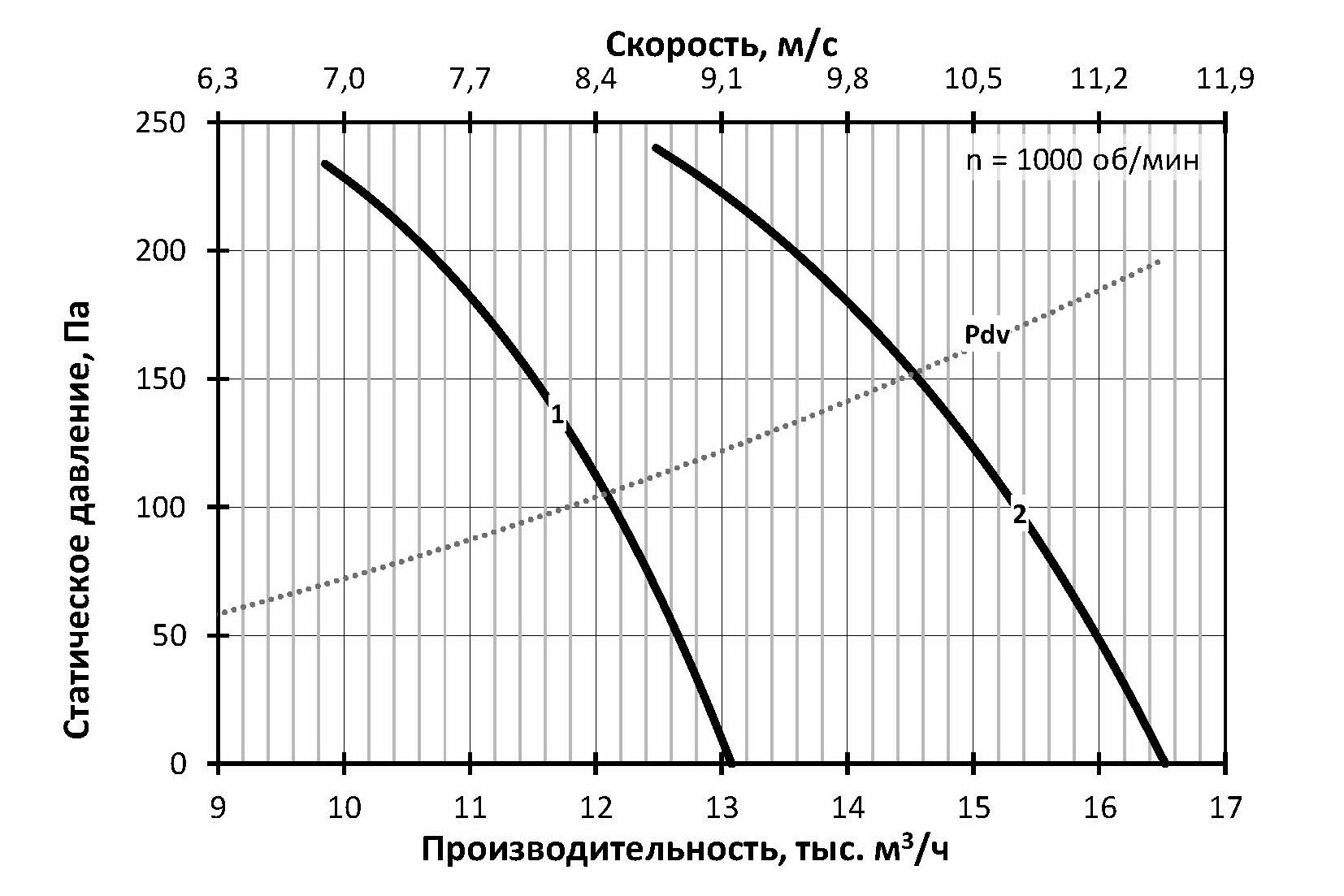

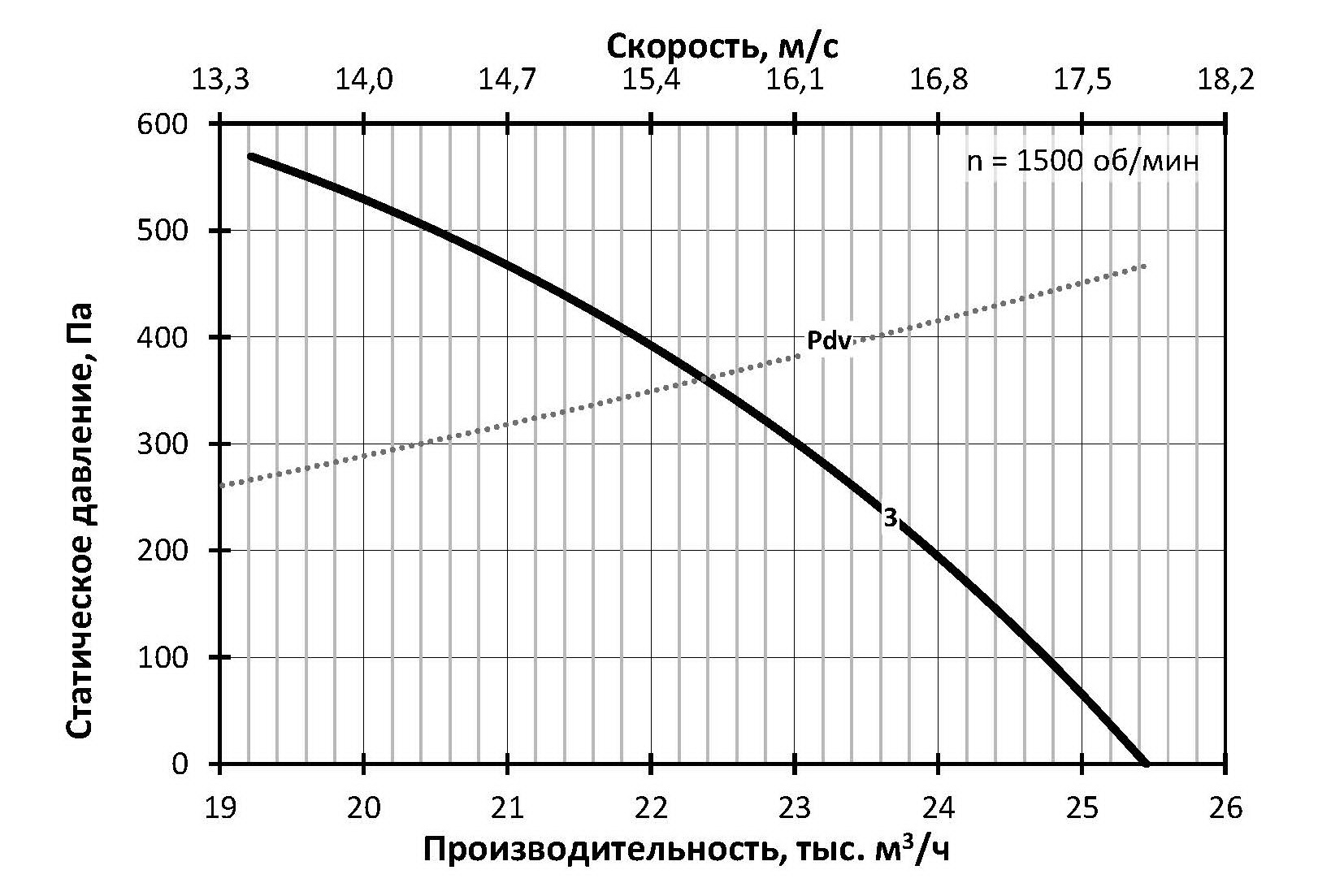

Графики для вентиляторов СТУД-ОВ-7,1

СТУД-ОВ-7,1 - 1000 Об/мин

Графики для вентиляторов СТУД-ОВ-7,1

СТУД-ОВ-7,1 - 1500 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-7,1-6/1,1

80MB6

1,1

И1

72

94

2

СТУД-ОВ-7,1-6/1,5

90L6

1,5

И1

72

97

3

СТУД-ОВ-7,1-4/5,5

112M4

5,5

И1

81

129

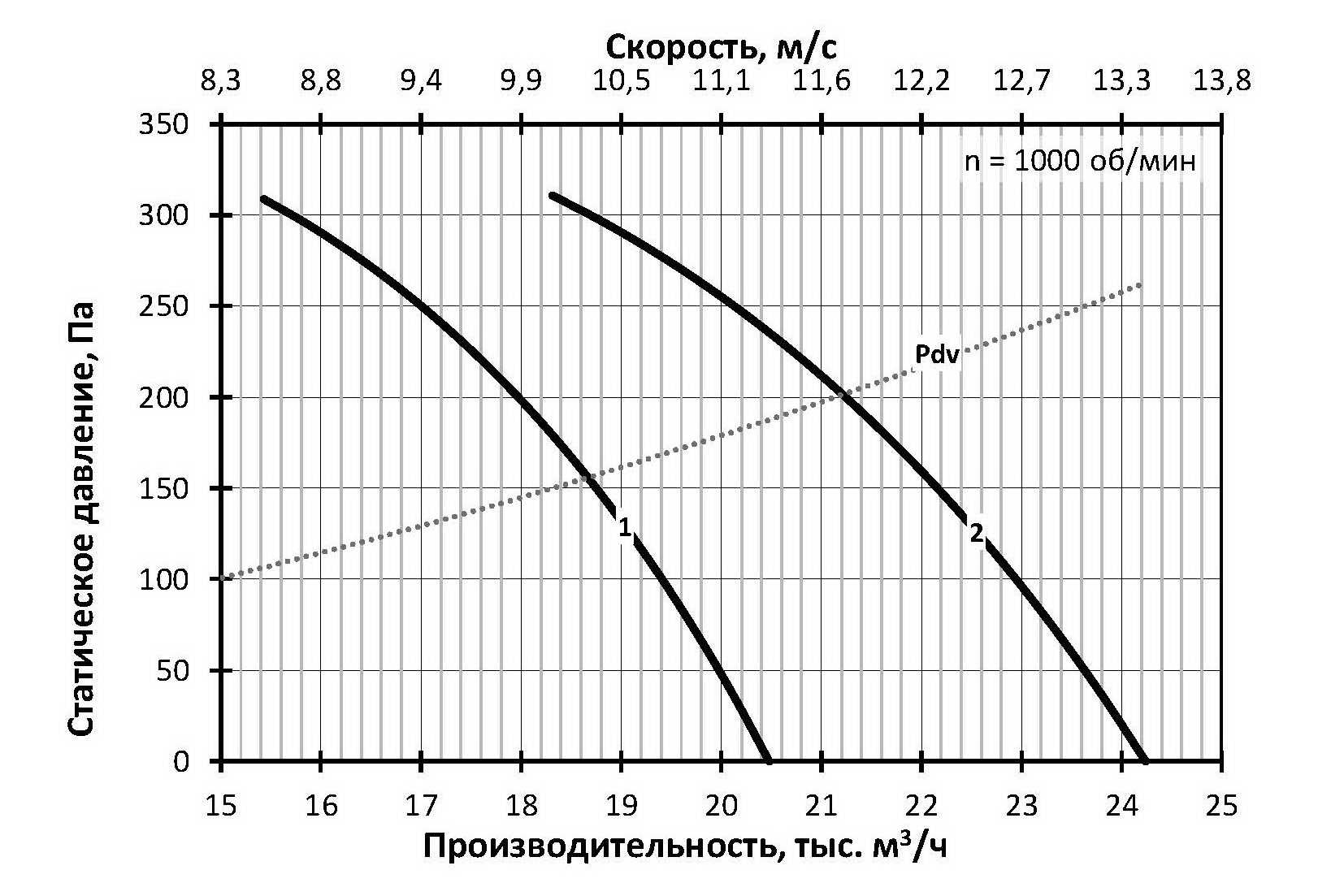

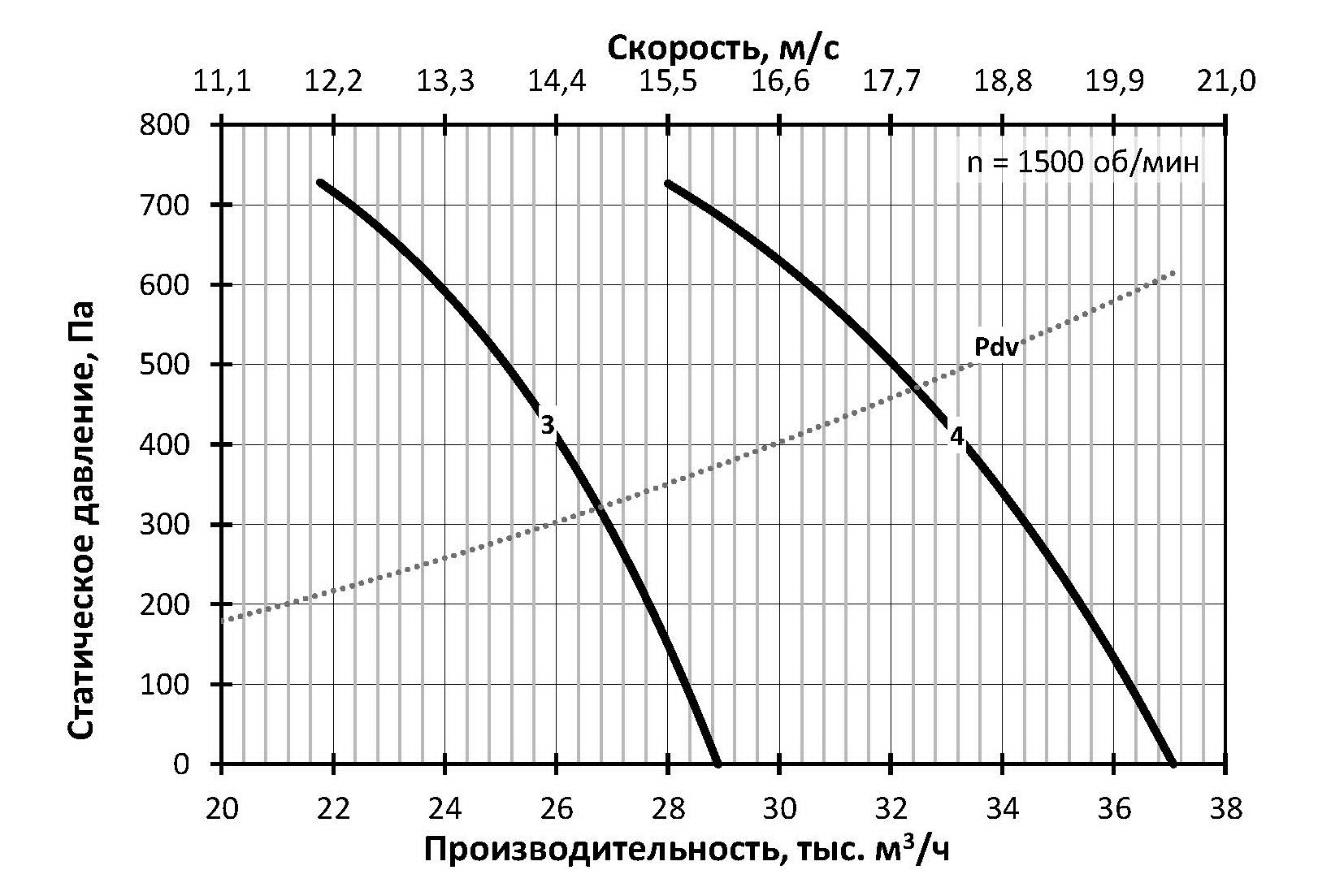

Графики для вентиляторов СТУД-ОВ-8

СТУД-ОВ-8 - 1000 Об/мин

Графики для вентиляторов СТУД-ОВ-8

СТУД-ОВ-8 - 1500 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-8-6/2,2

100L6

2,2

И1

76

127

2

СТУД-ОВ-8-6/3

112MA6

3

И1

76

133

3

СТУД-ОВ-8-4/7,5

132S4

7,5

И1

85

174

4

СТУД-ОВ-8-4/11

132M4

11

И1

85

186

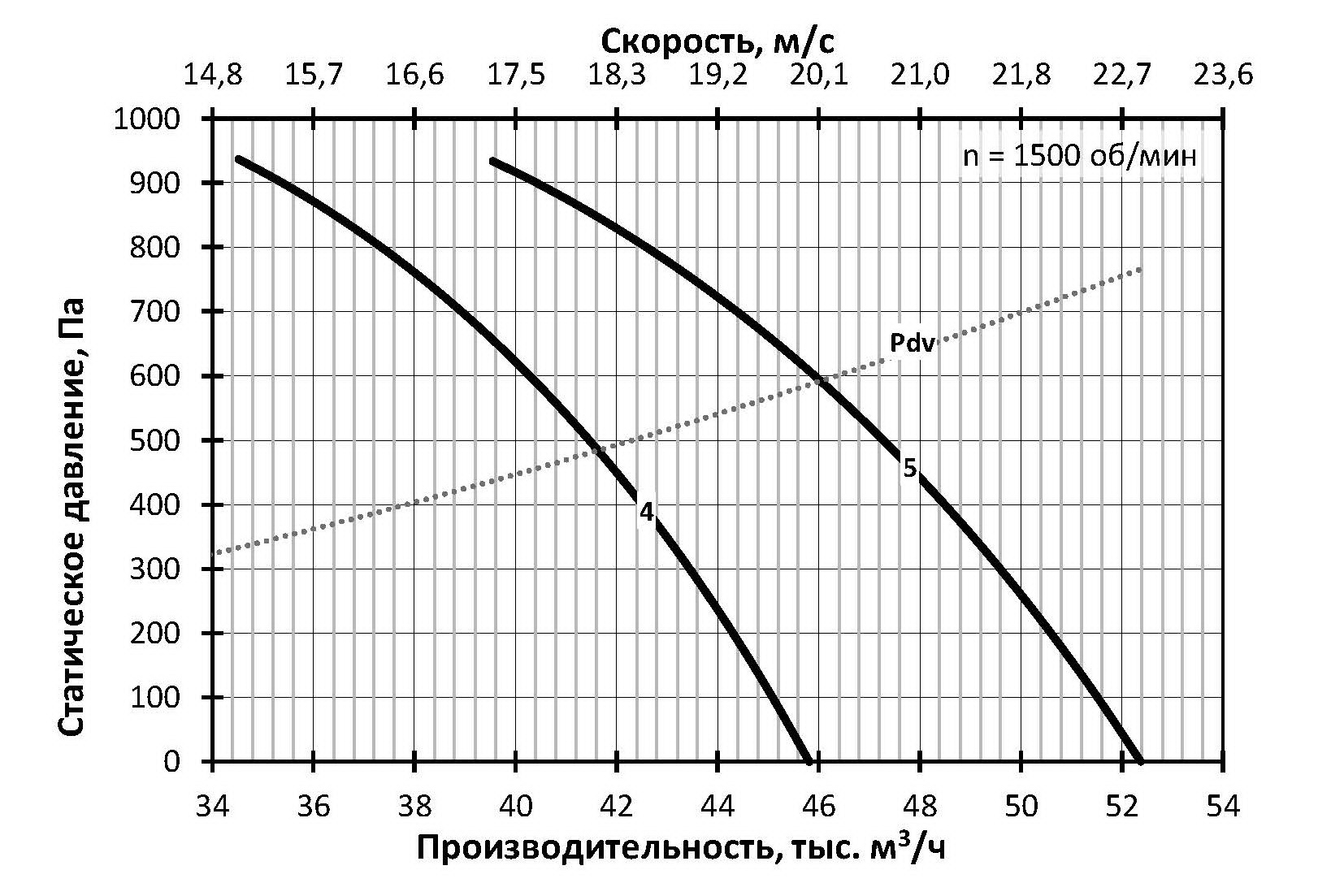

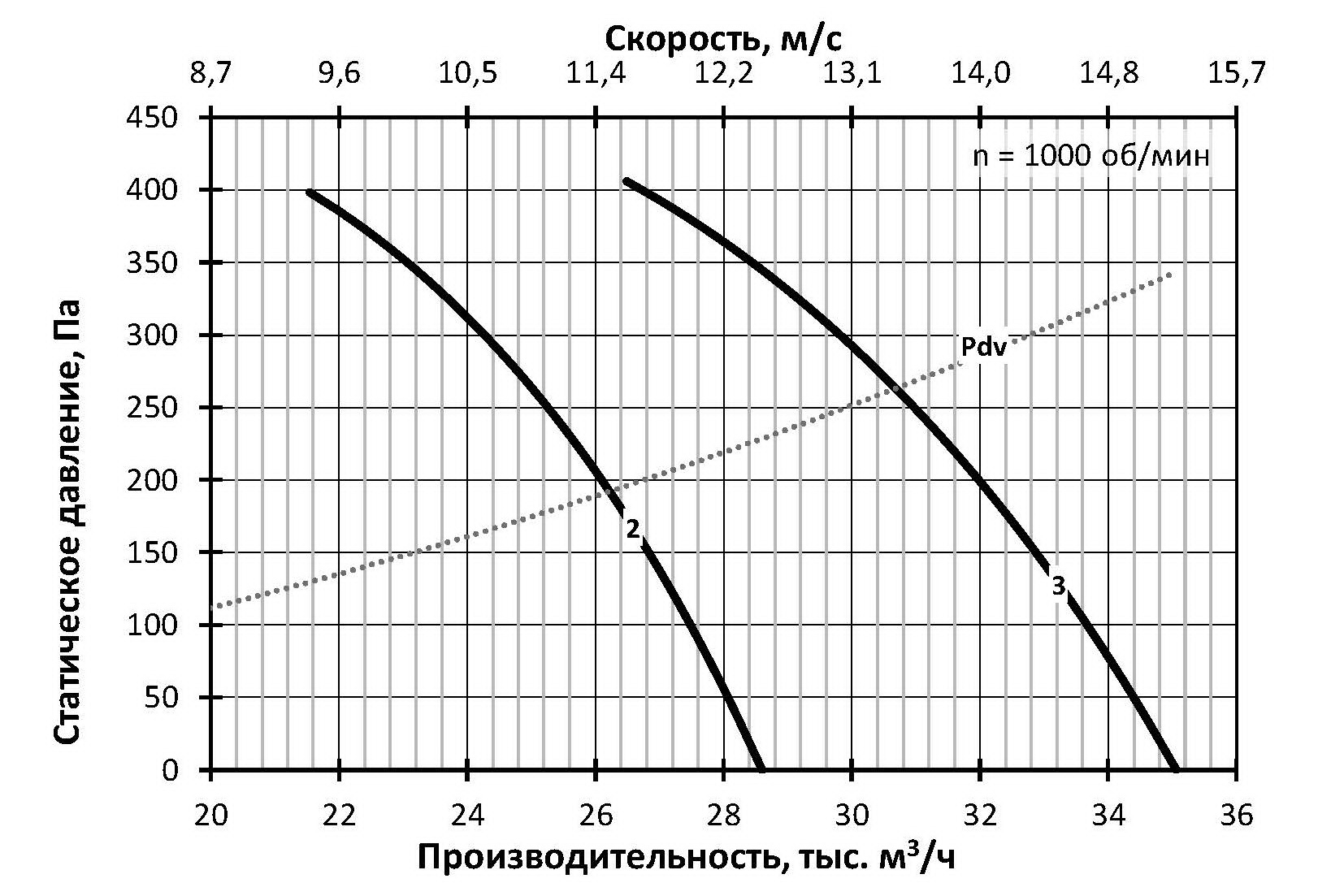

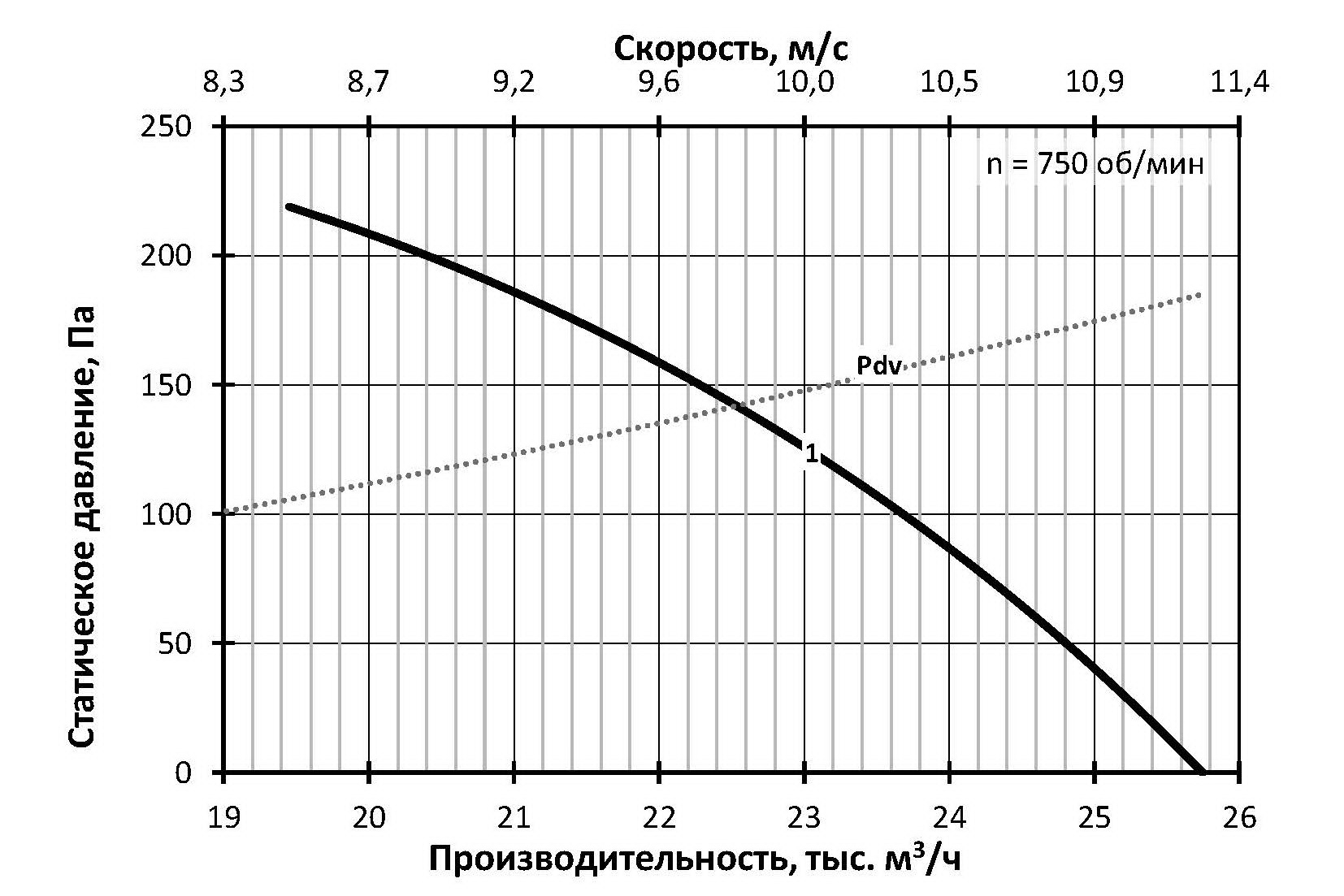

Графики для вентиляторов СТУД-ОВ-9

СТУД-ОВ-9 - 750 Об/мин

Графики для вентиляторов СТУД-ОВ-9

СТУД-ОВ-9 - 1000 Об/мин

Графики для вентиляторов СТУД-ОВ-9

СТУД-ОВ-9 - 1500 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-9-8/2,2

112MA8

2,2

И1

73

161

2

СТУД-ОВ-9-6/4

112MB6

4

И1

80

169

3

СТУД-ОВ-9-6/5,5

132S6

5,5

И1

80

196

4

СТУД-ОВ-9-4/15

160S4

15

И1

89

252

5

СТУД-ОВ-9-4/18,5

160M4

18,5

И1

89

269

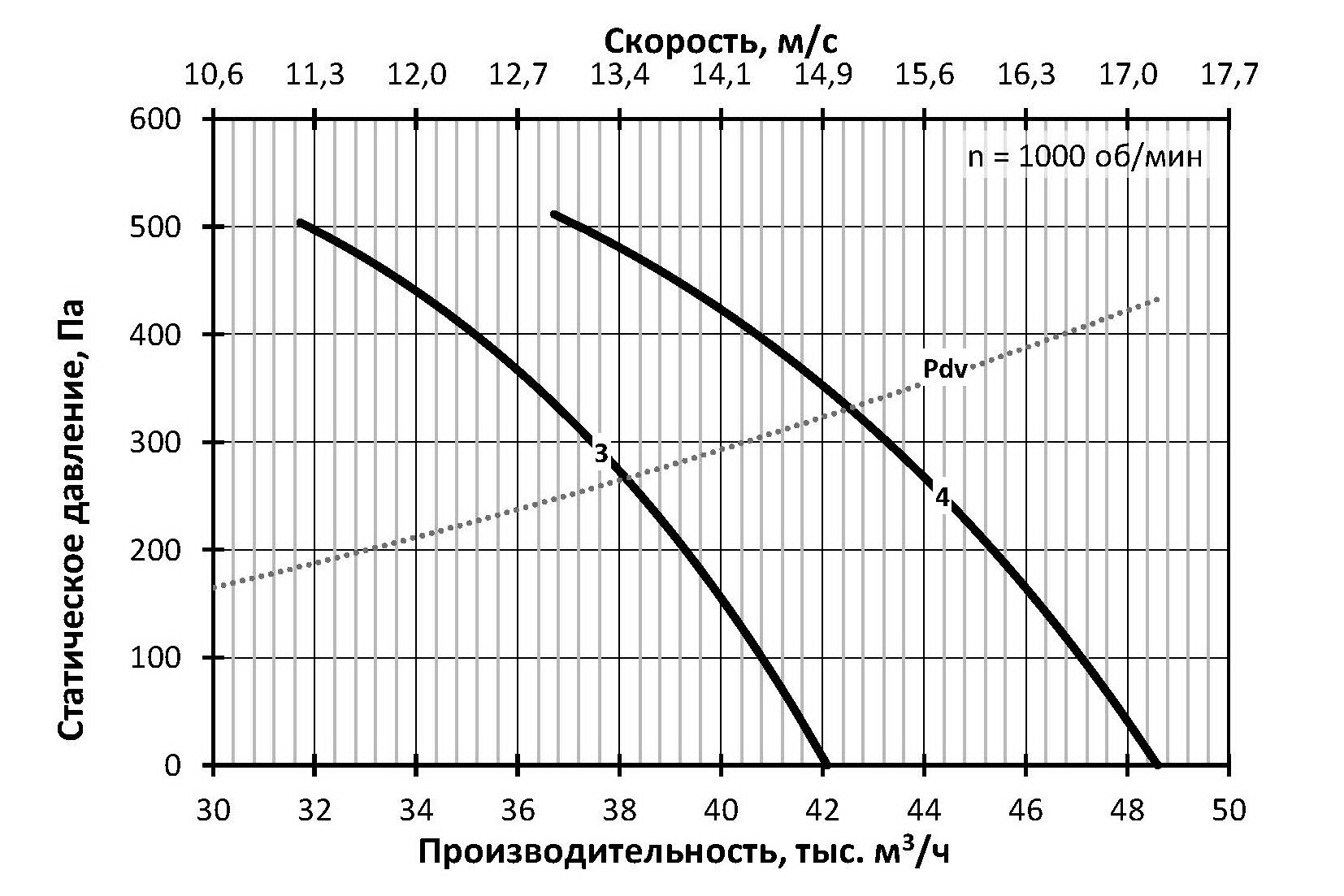

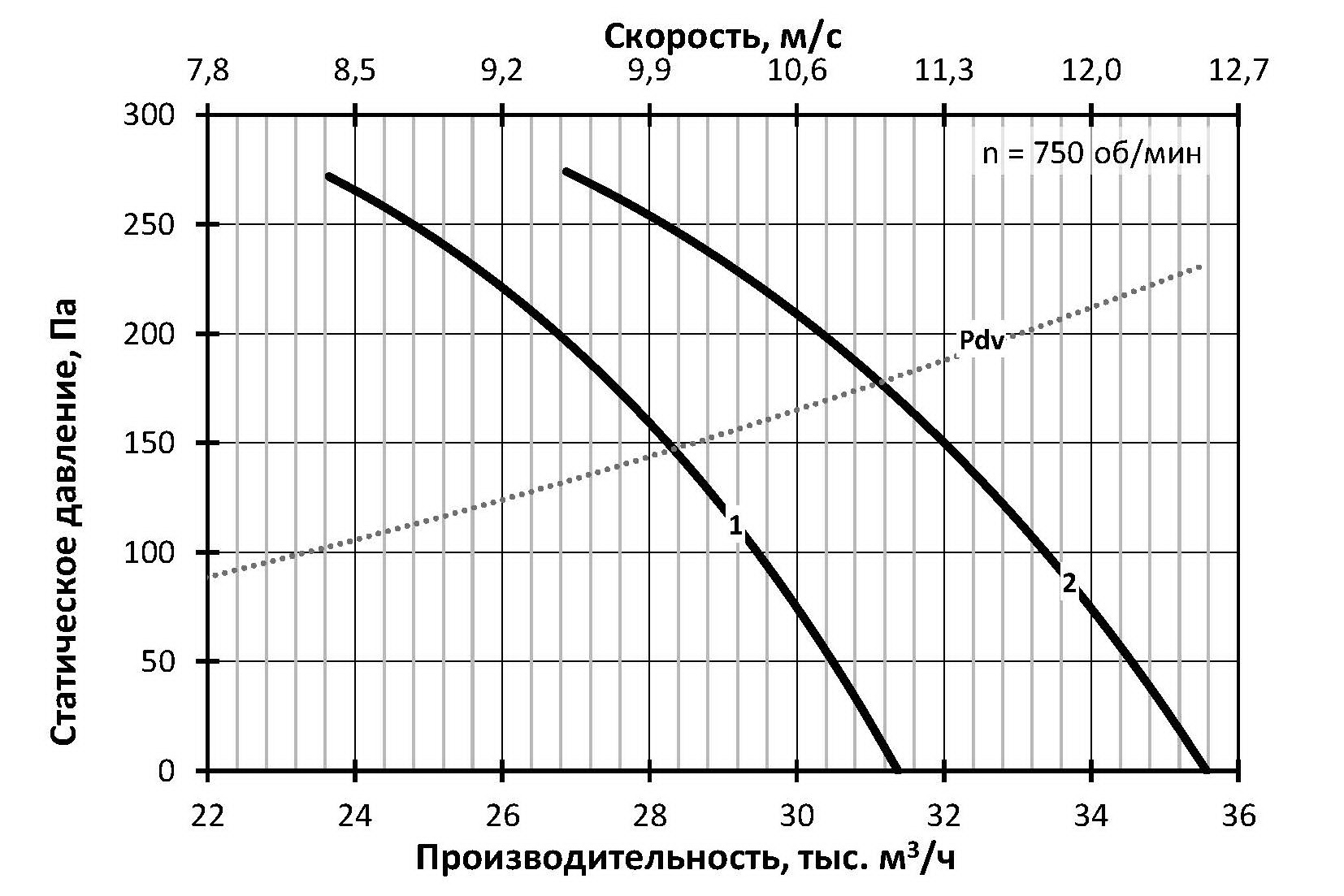

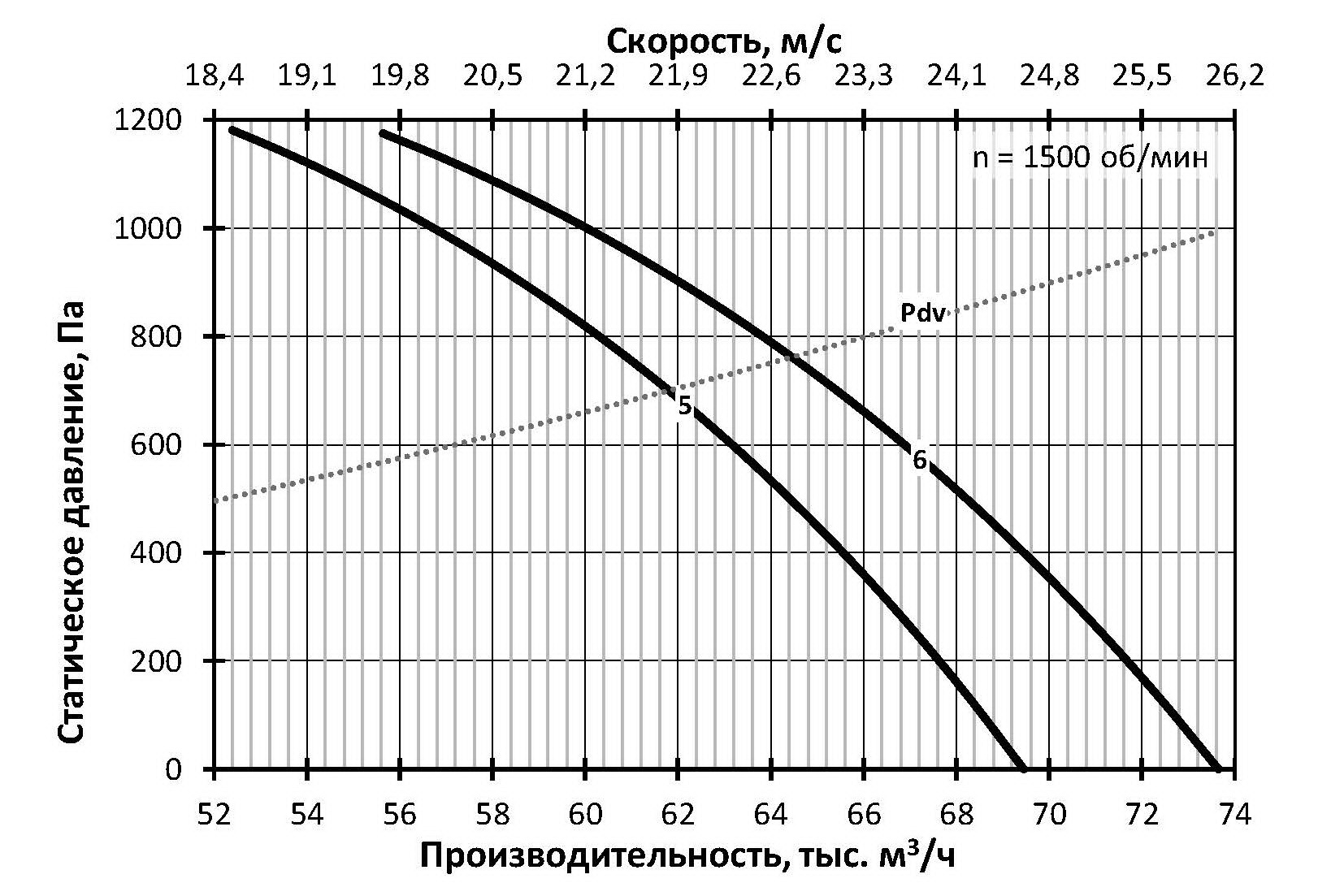

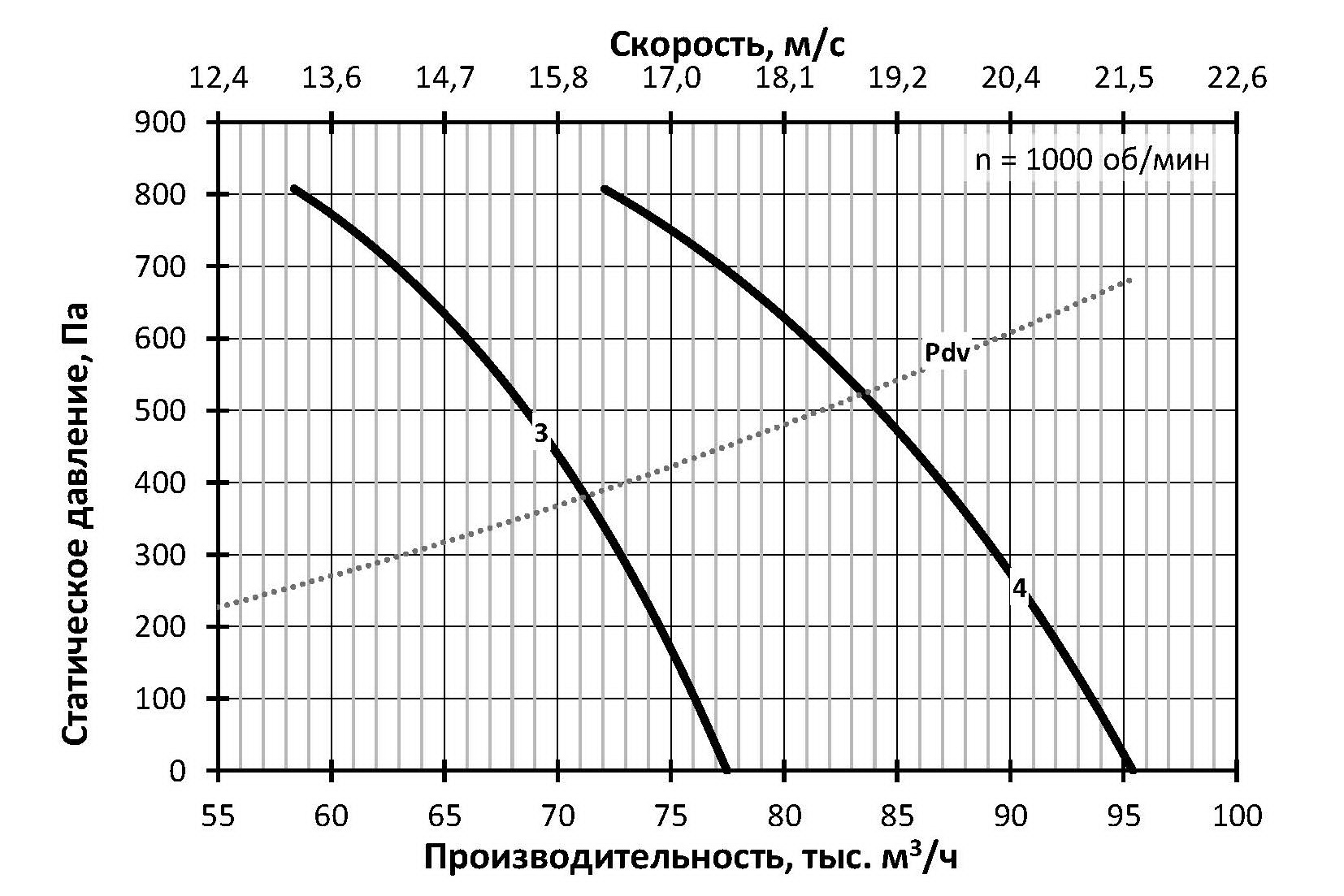

Графики для вентиляторов ПОСТ-ОВ-10

СТУД-ОВ-10 - 750 Об/мин

Графики для вентиляторов СТУД-ОВ-10

СТУД-ОВ-10 - 1000 Об/мин

Графики для вентиляторов СТУД-ОВ-10

СТУД-ОВ-10 - 1500 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-10-8/3

112MB8

3

И1

76

199

2

СТУД-ОВ-10-8/4

132S8

4

И1

76

229

3

СТУД-ОВ-10-6/7,5

132M6

7,5

И1

83

242

4

СТУД-ОВ-10-6/11

160S6

11

И1

83

285

5

СТУД-ОВ-10-4/30

180M4

30

И1

92

350

6

СТУД-ОВ-10-4/37

200M4

37

И1

92

405

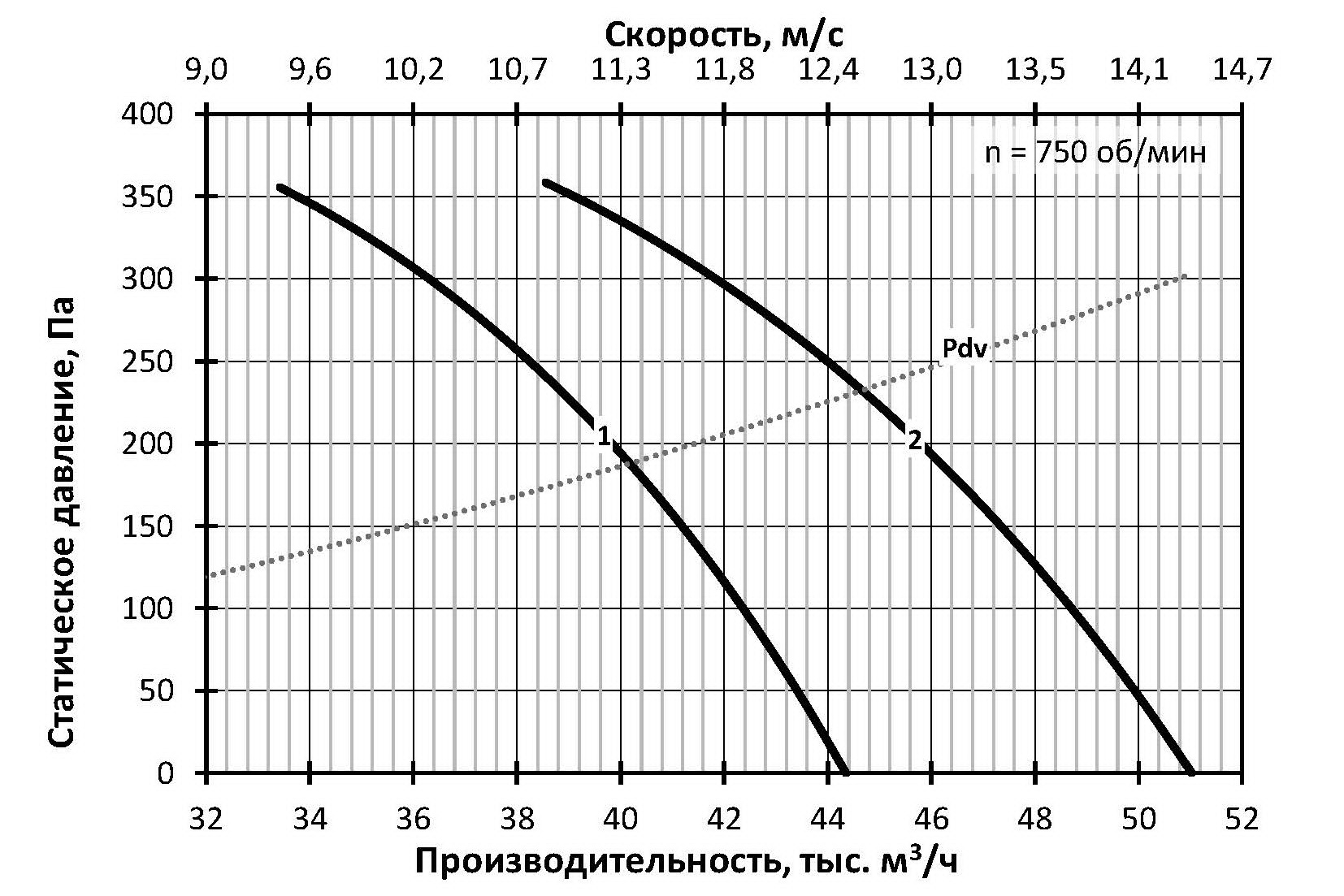

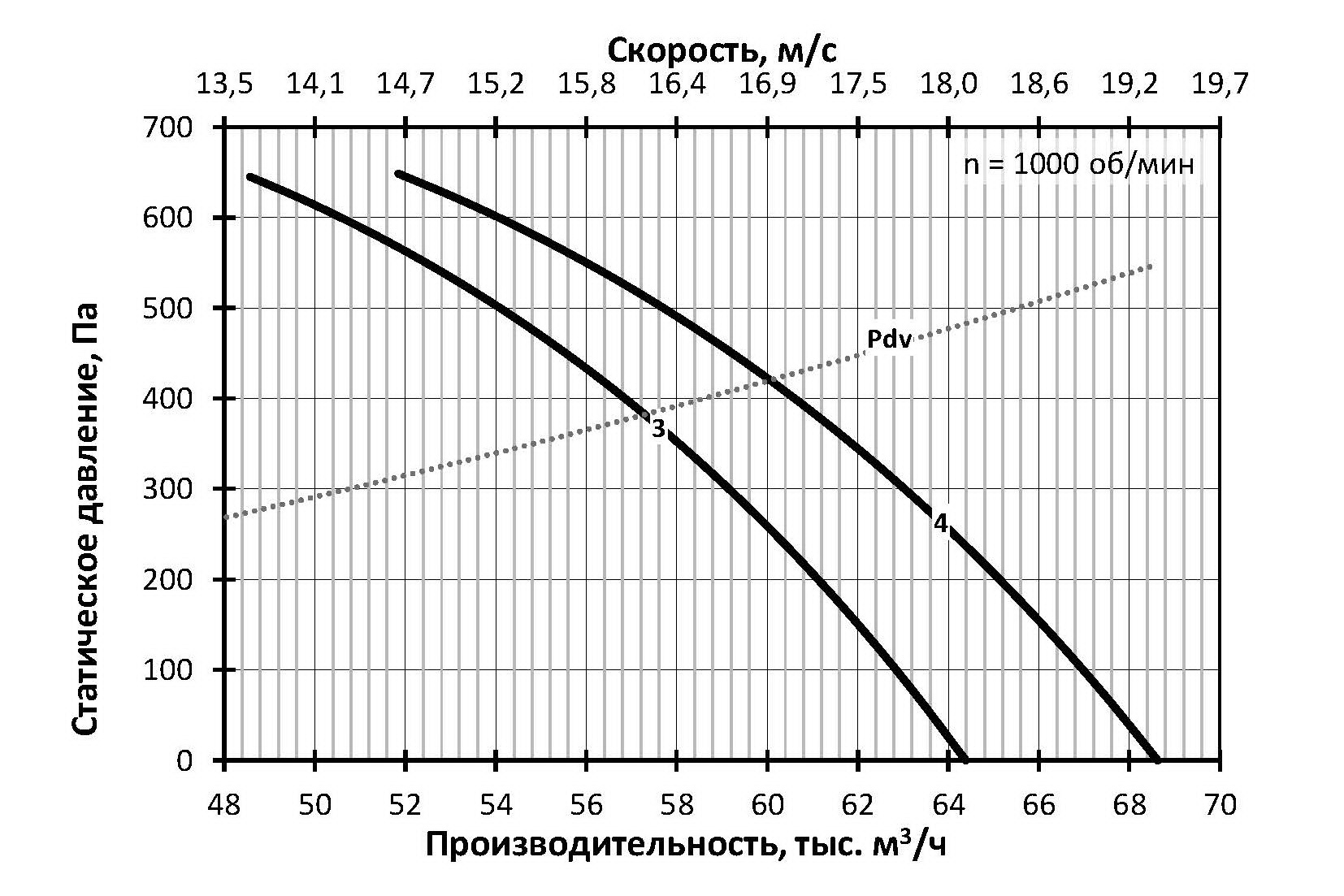

Графики для вентиляторов СТУД-ОВ-11,2

СТУД-ОВ-11,2 - 750 Об/мин

Графики для вентиляторов СТУД-ОВ-11,2

СТУД-ОВ-11,2 - 1000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-11,2-8/5,5

132M8

5,5

И1

80

293

2

СТУД-ОВ-11,2-8/7,5

160S8

7,5

И1

80

336

3

СТУД-ОВ-11,2-6/15

160M6

15

И1

87

365

4

СТУД-ОВ-11,2-6/18,5

180M6

18,5

И1

87

391

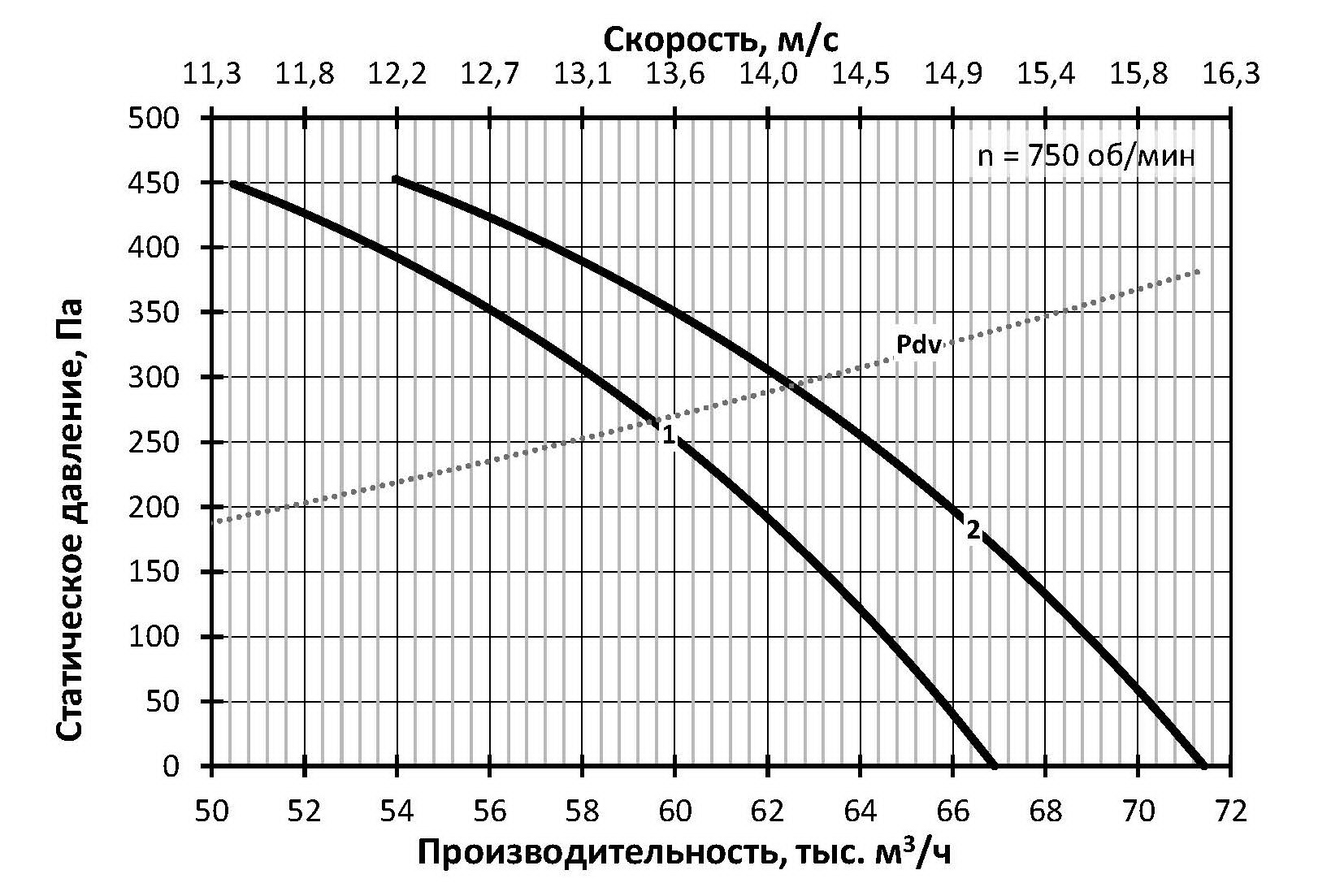

Графики для вентиляторов СТУД-ОВ-12,5

СТУД-ОВ-12,5 - 750 Об/мин

Графики для вентиляторов СТУД-ОВ-12,5

СТУД-ОВ-12,5 - 1000 Об/мин


Обозначение

Двигатель

Исп. корп.

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-ОВ-12,5-8/11

160M8

11

И1

84

432

2

СТУД-ОВ-12,5-8/15

180M8

15

И1

84

462

3

СТУД-ОВ-12,5-6/22

200M6

22

И1

90

492

4

СТУД-ОВ-12,5-6/30

200L6

30

И1

90

527
