Вентиляторы со спиральным корпусом СТУД-РС-300 и огнестойким двигателем

Описание

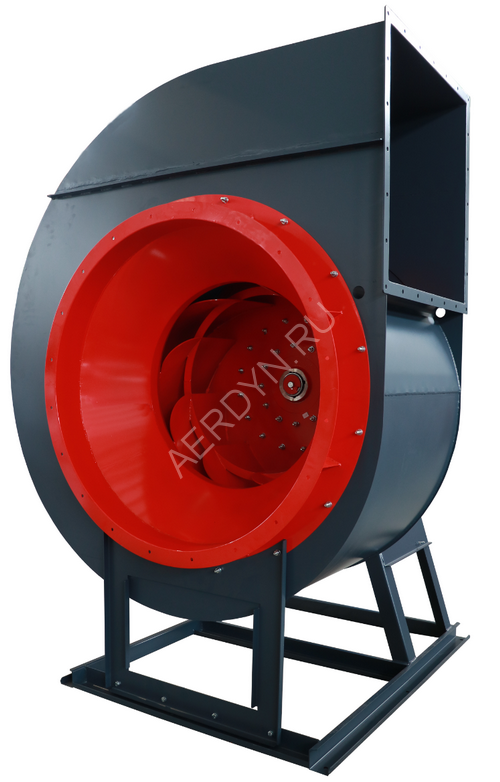

СТУД-РС-300 – радиальный вытяжной вентилятор с огнестойким двигателем для систем противодымной вентиляции. Изготавливается с классом огнестойкости 300 и может устанавливаться в защищаемых помещениях или невентилируемых венткамерах.

СТУД-РС-300 – вытяжной радиальный вентилятор для систем ПДВ

Изготавливается с классом огнестойкости 300 и может устанавливаться в защищаемых помещениях или невентилируемых венткамерах.

Радиальный вентилятор СТУД-РС-300 имеет высокоэффективное рабочее колесо с назад загнутыми лопатками, установленное в спиральном корпусе. Рабочее колесо устанавливается непосредственно на вал электродвигателя.

Положение выпускного патрубка может варьироваться при производстве, как представлено далее на габаритных эскизах, и должно указываться при заказе.

Вентилятор выпускается с различными ширинами рабочего колеса, что отражено в условном обозначении типоразмера. С типом колеса «Б» вентилятор имеет более широкий корпус в направлении оси вращения колеса, чем с колесом «А» или «В», и, сохраняя высокие значениях КПД, обеспечивает более высокие расходы воздуха, но меньшее максимальное развиваемое давление.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Типоразмерный ряд

Изготавливается в 15 типоразмерах с номинальными диаметрами рабочего колеса от 2,5 дм до 12,5 дм.

Вентилятор комплектуется огнестойким трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц.

Применение при пожаре с преобразователем частоты не допускается.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

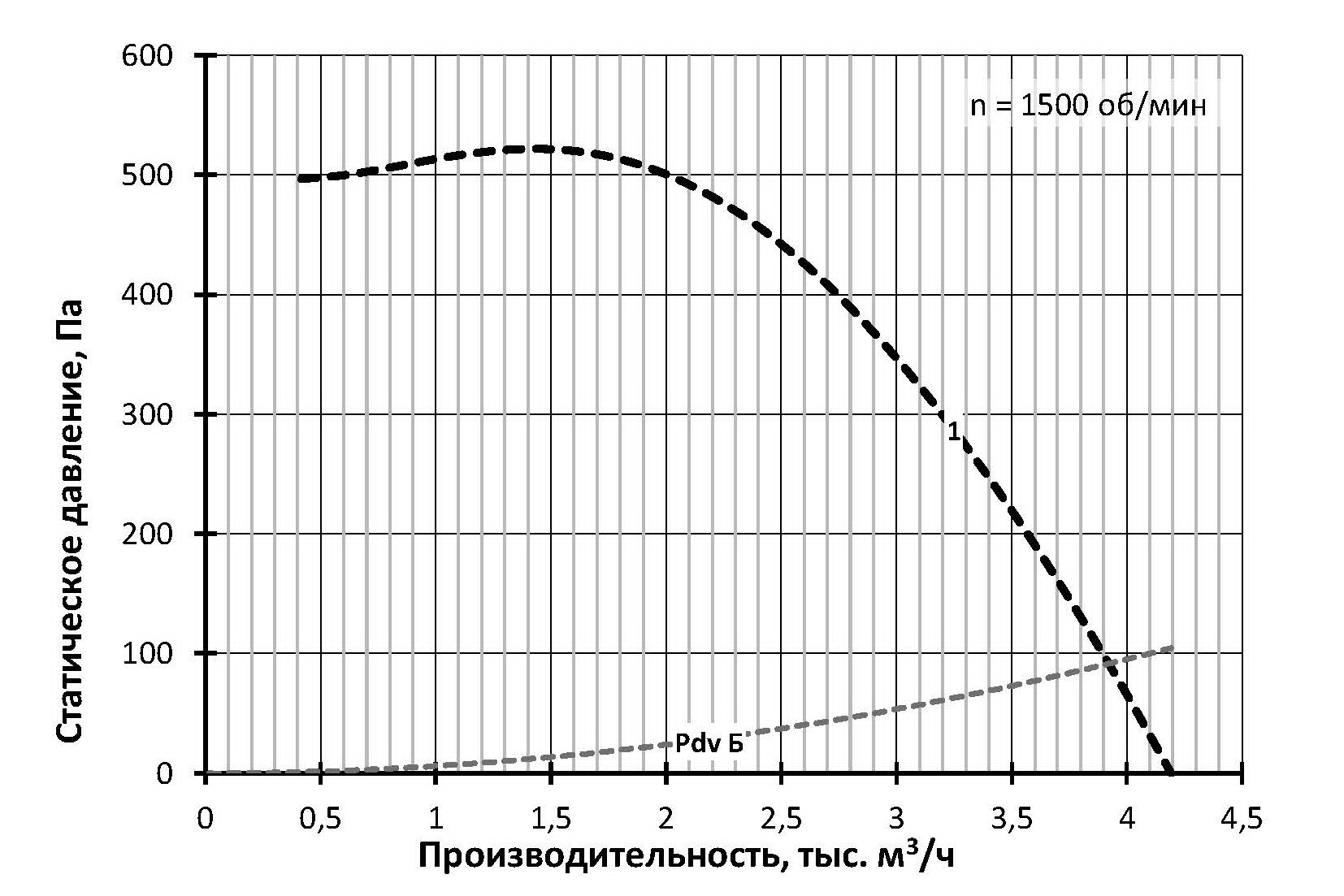

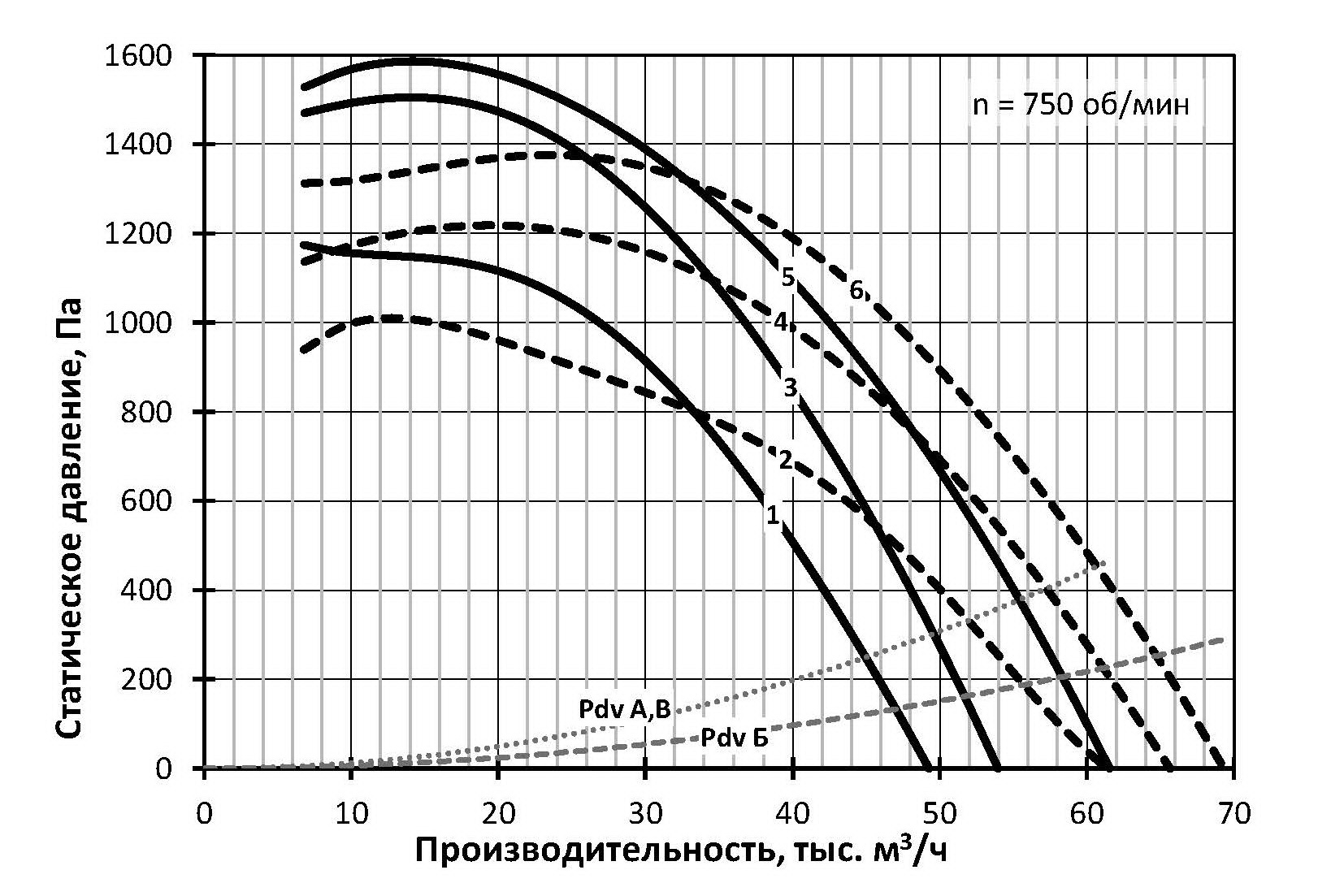

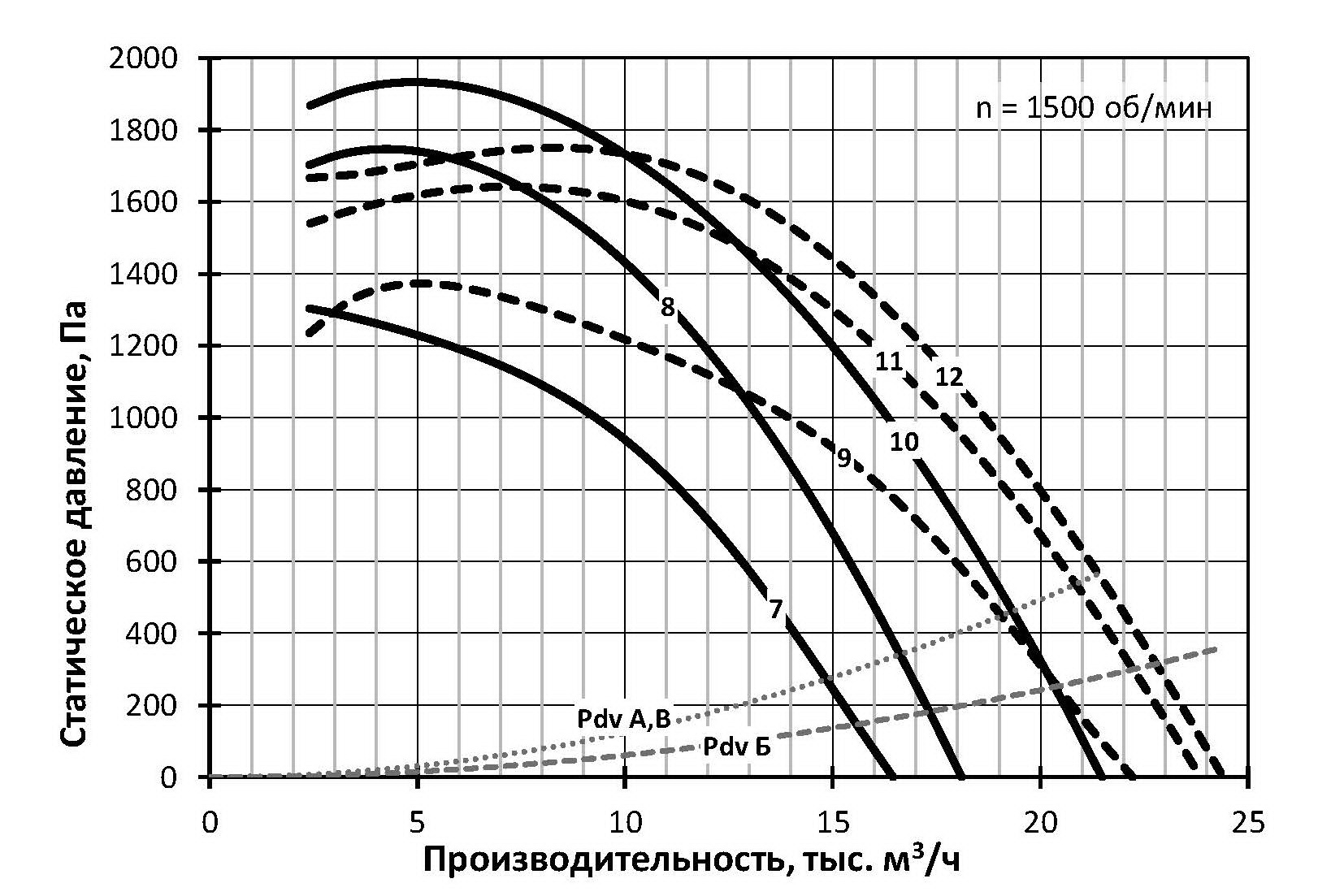

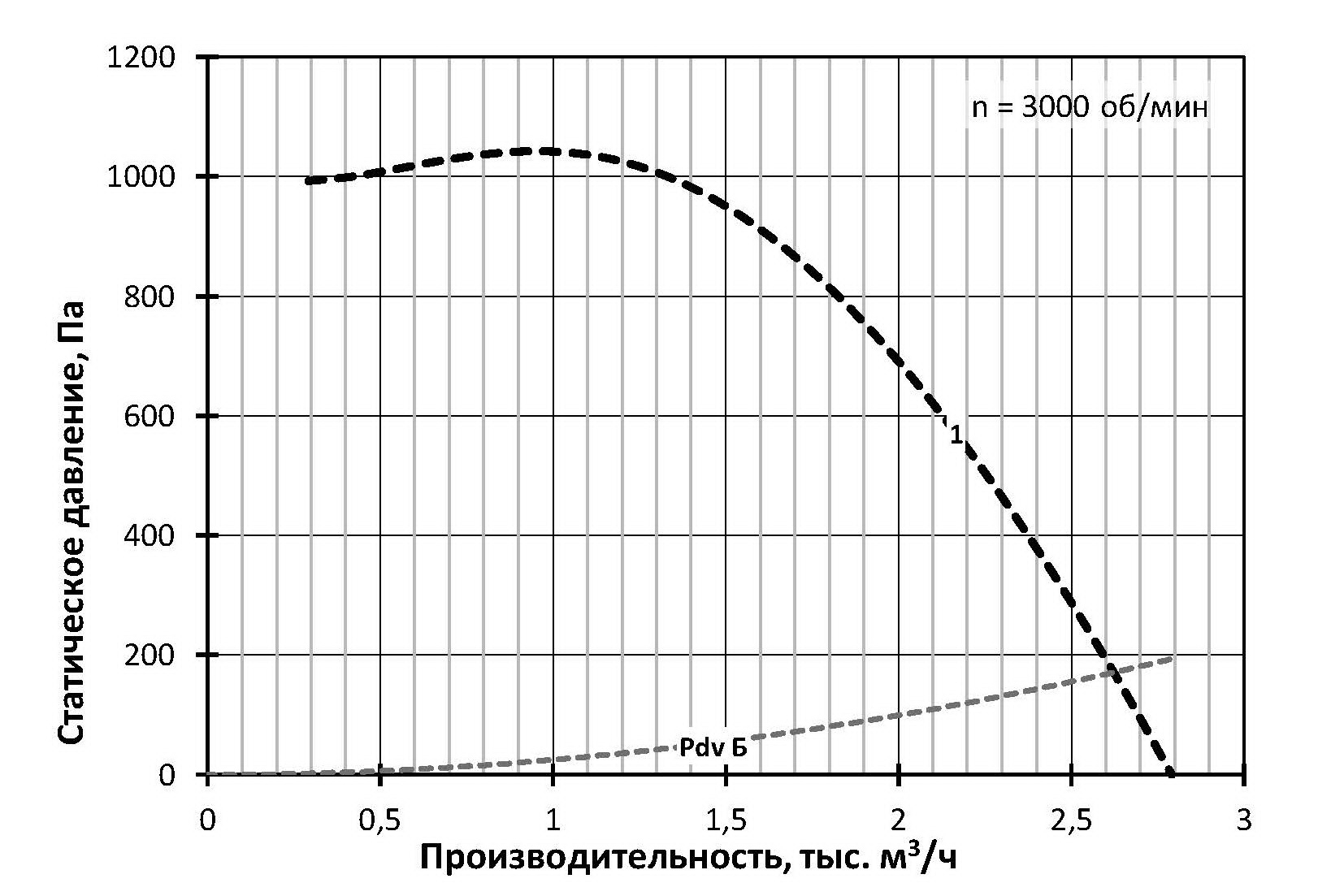

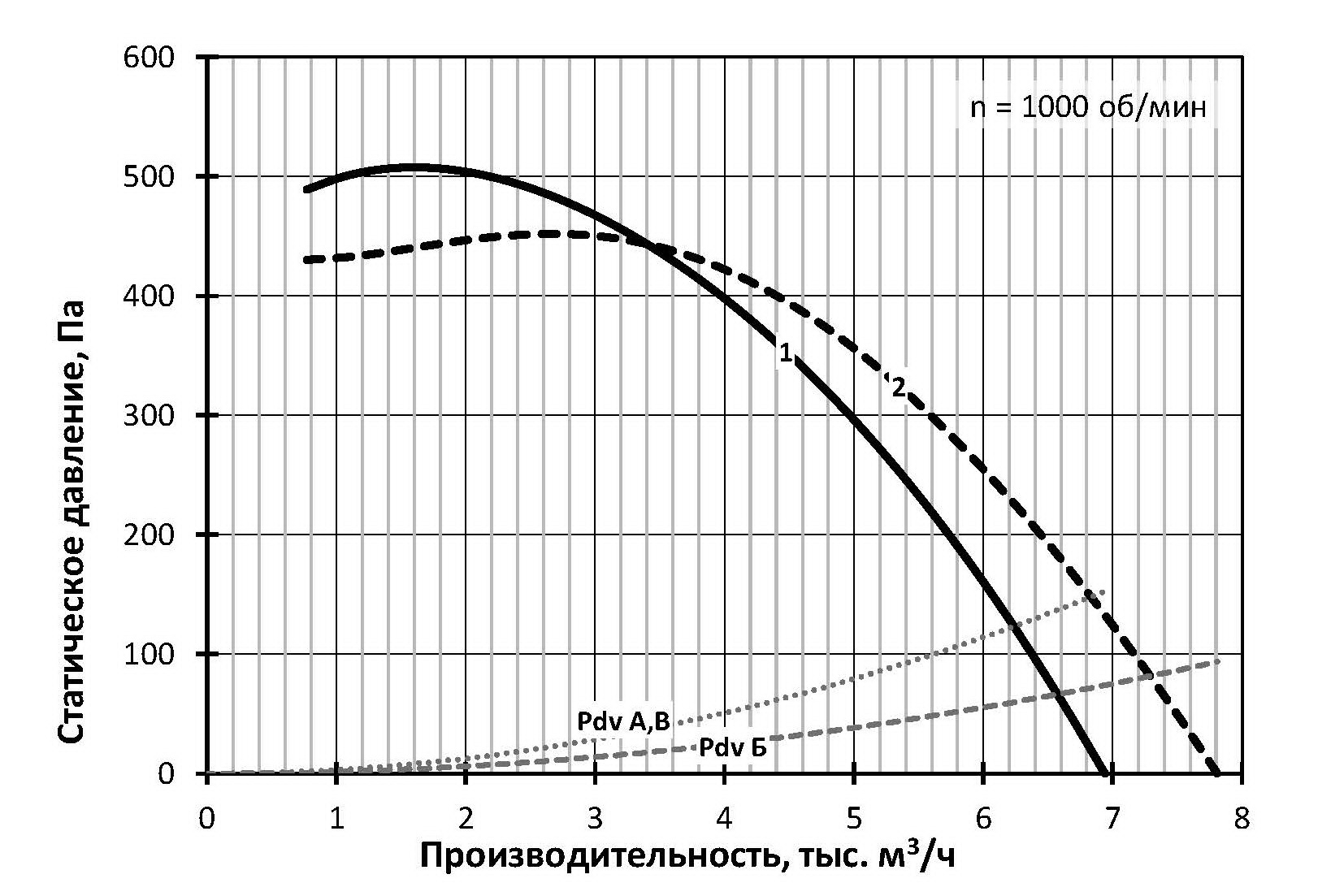

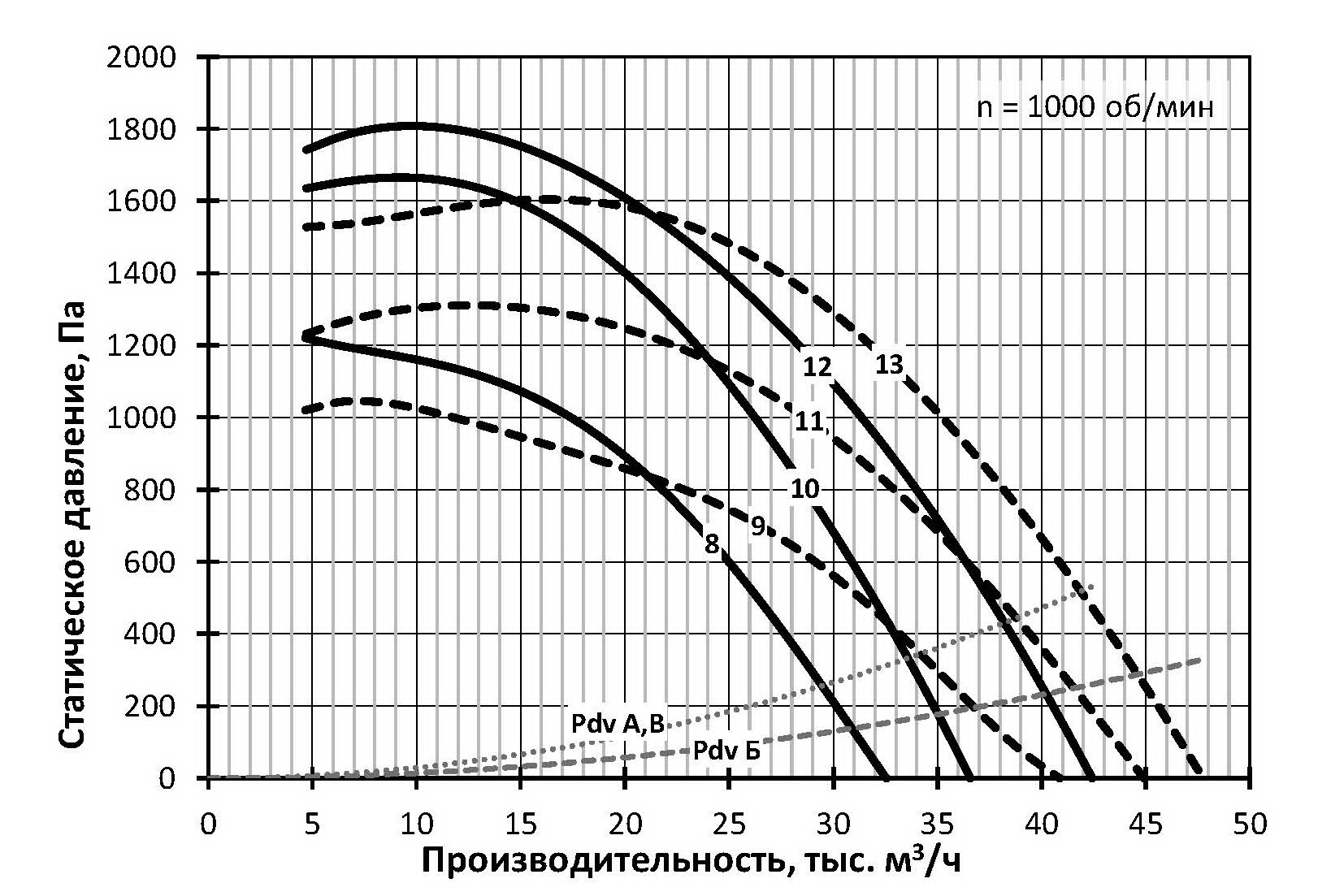

Технические характеристики

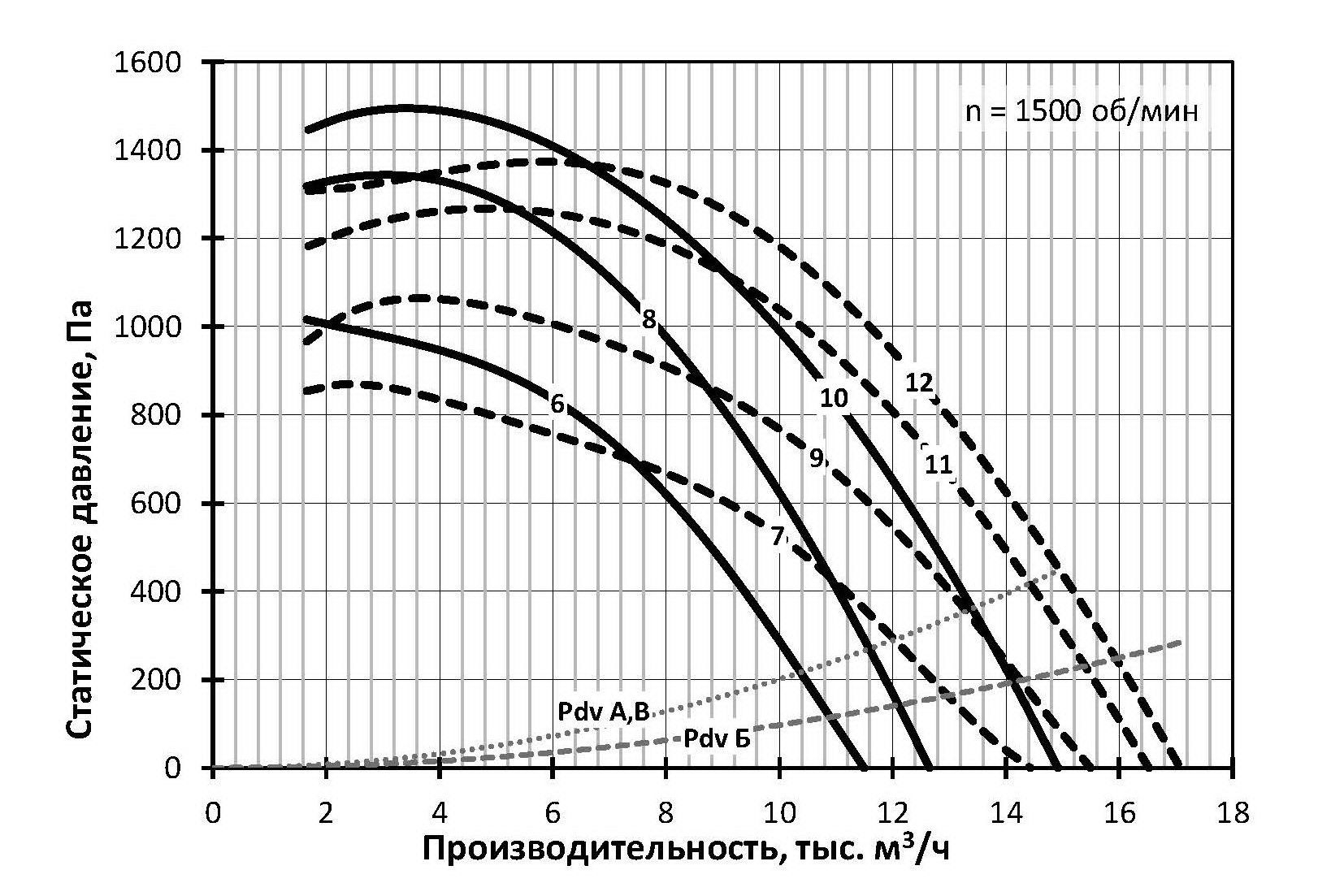

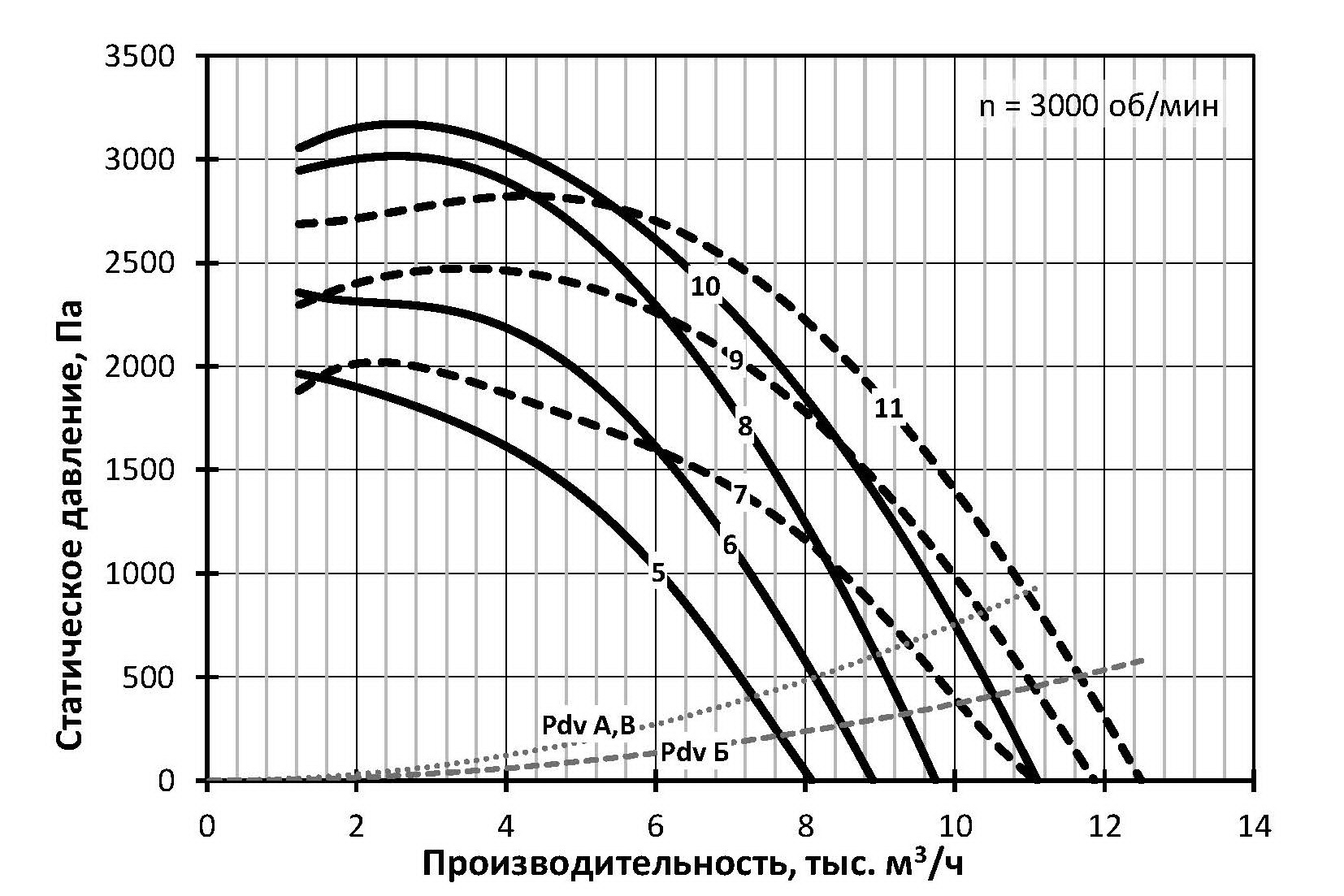

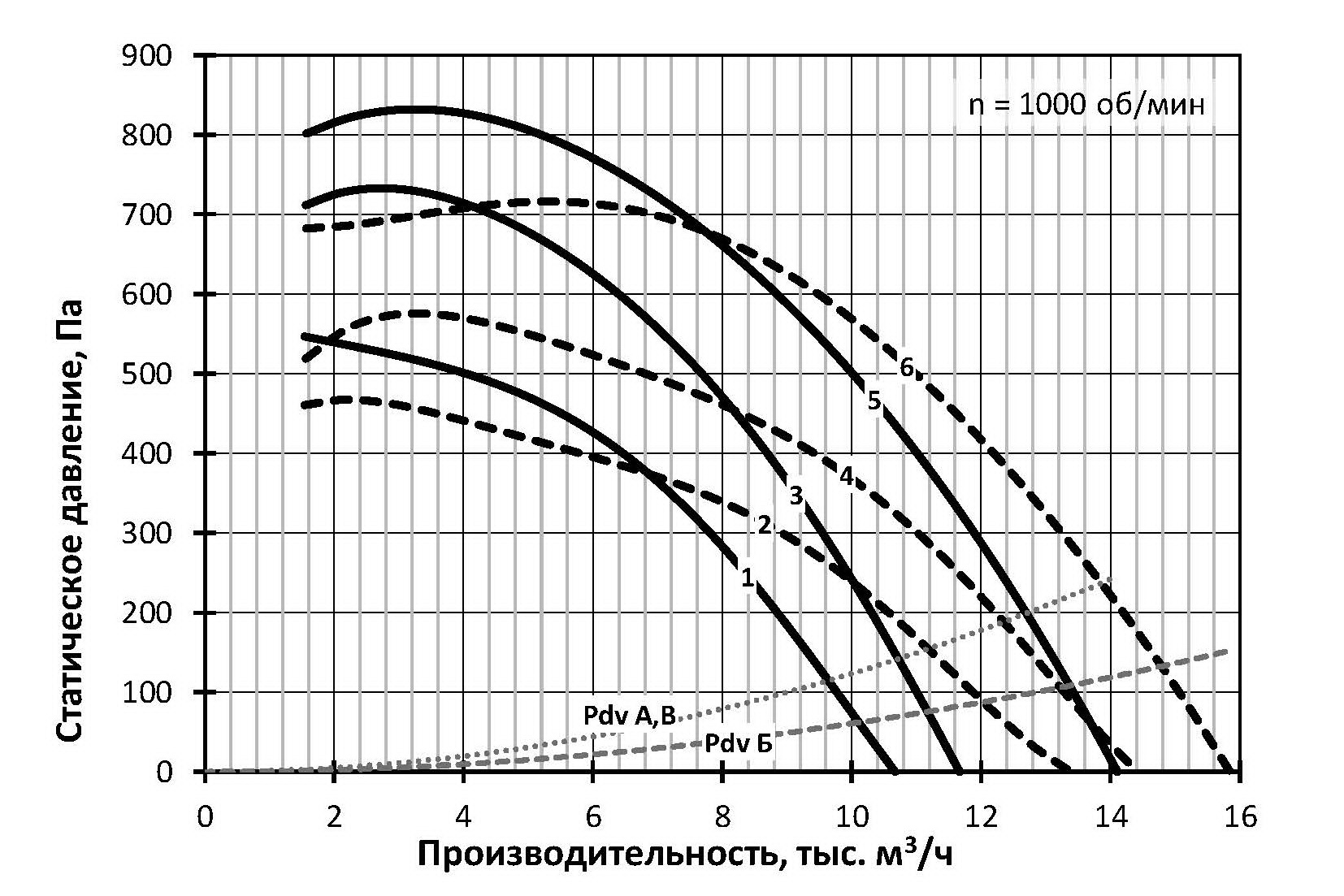

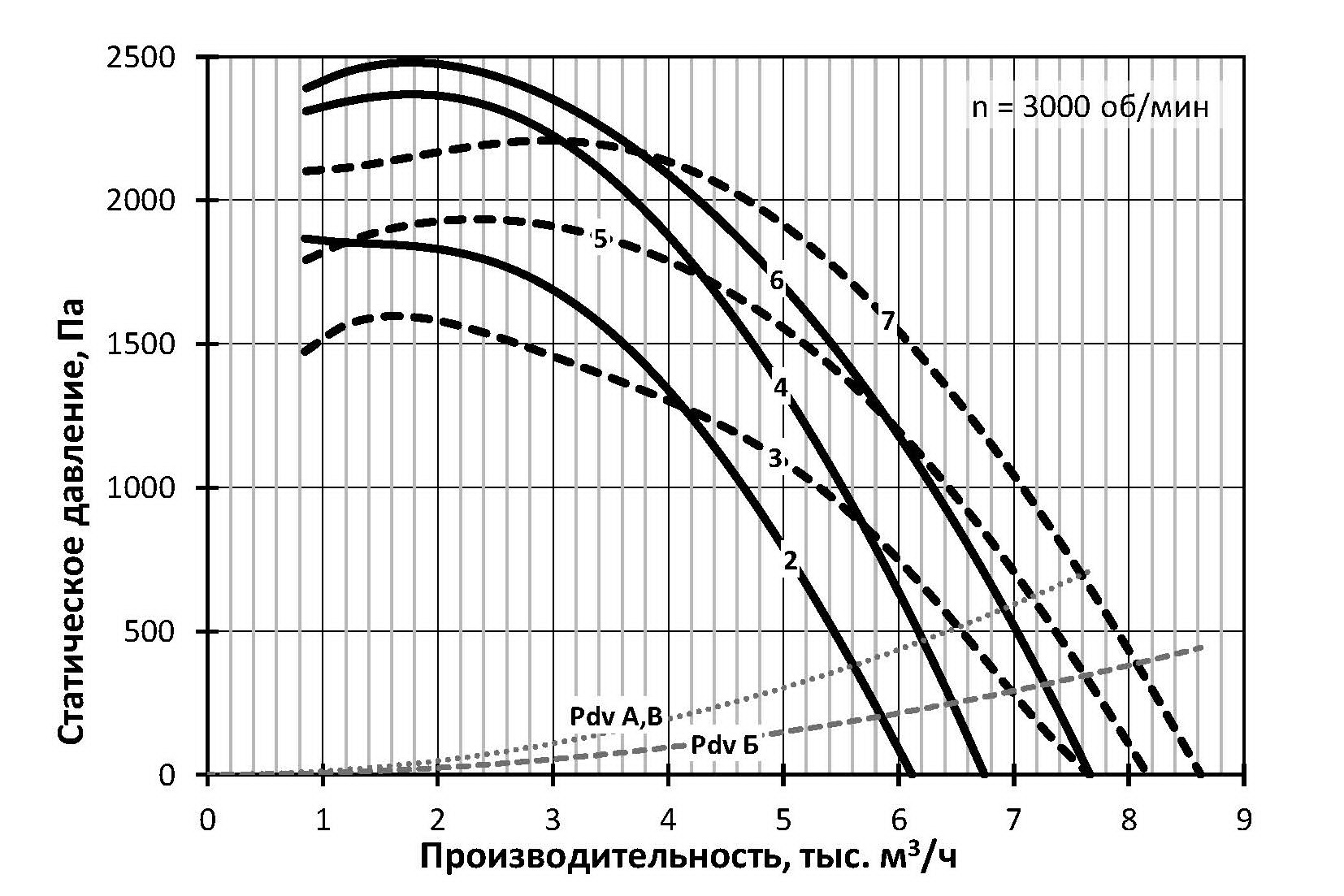

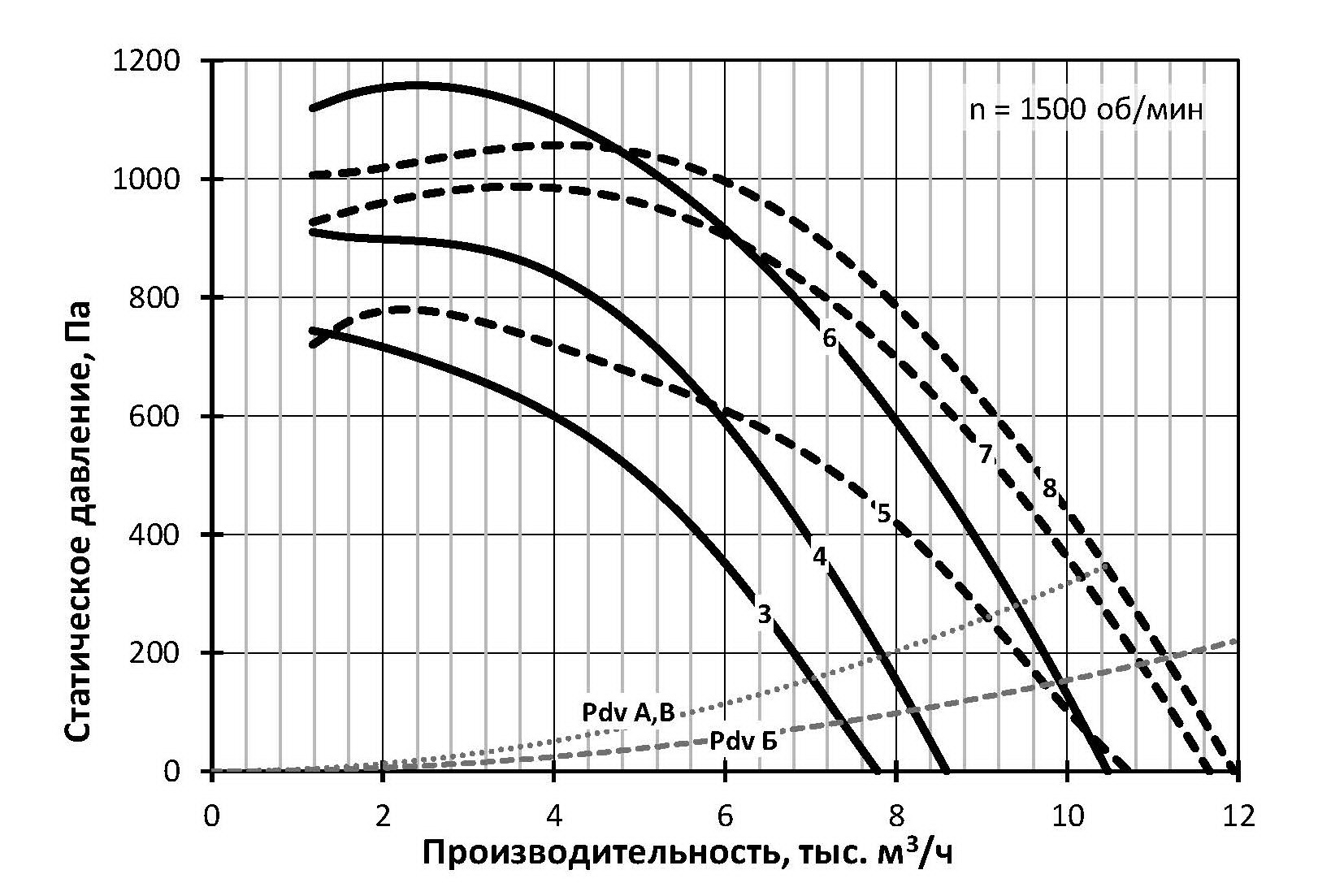

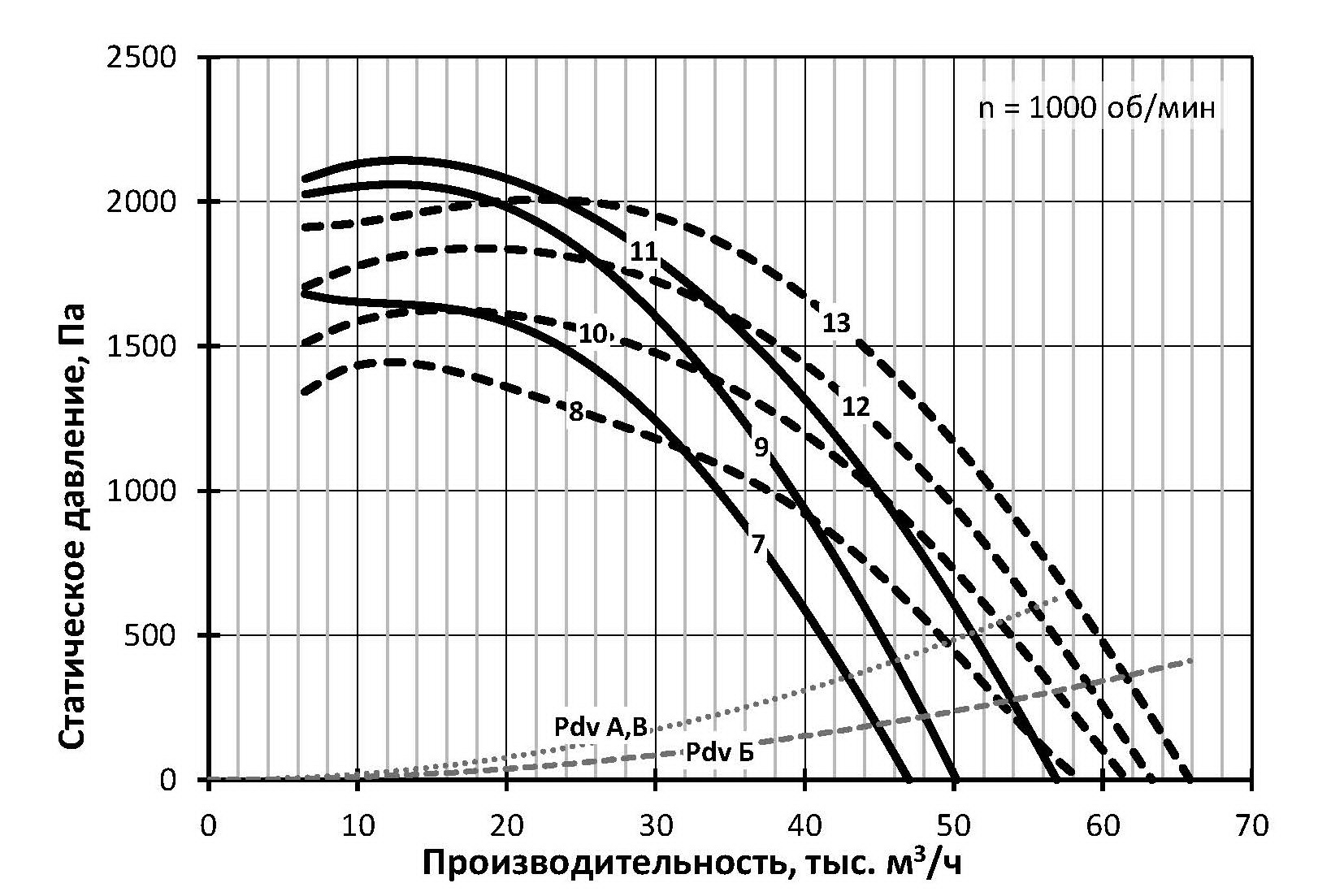

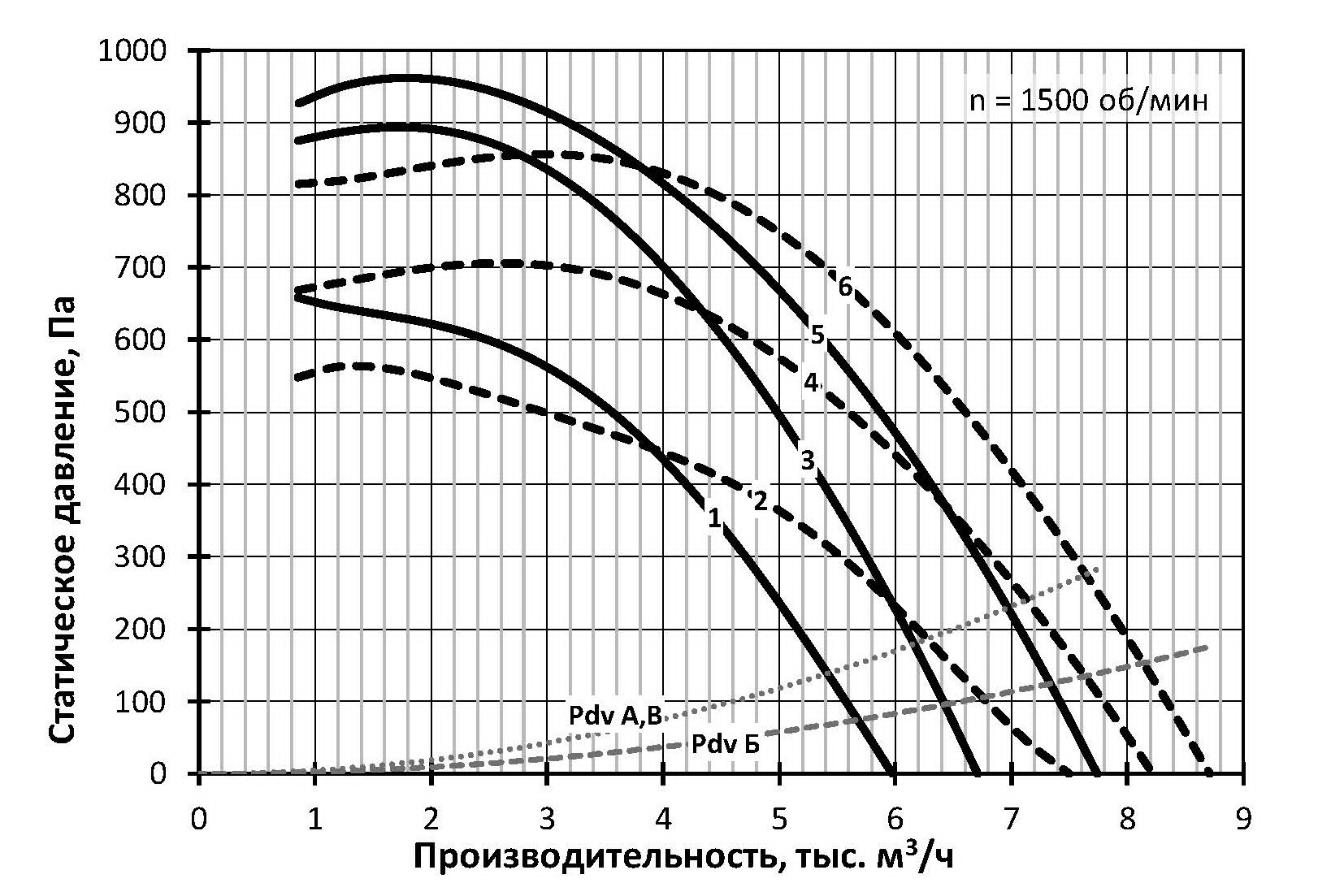

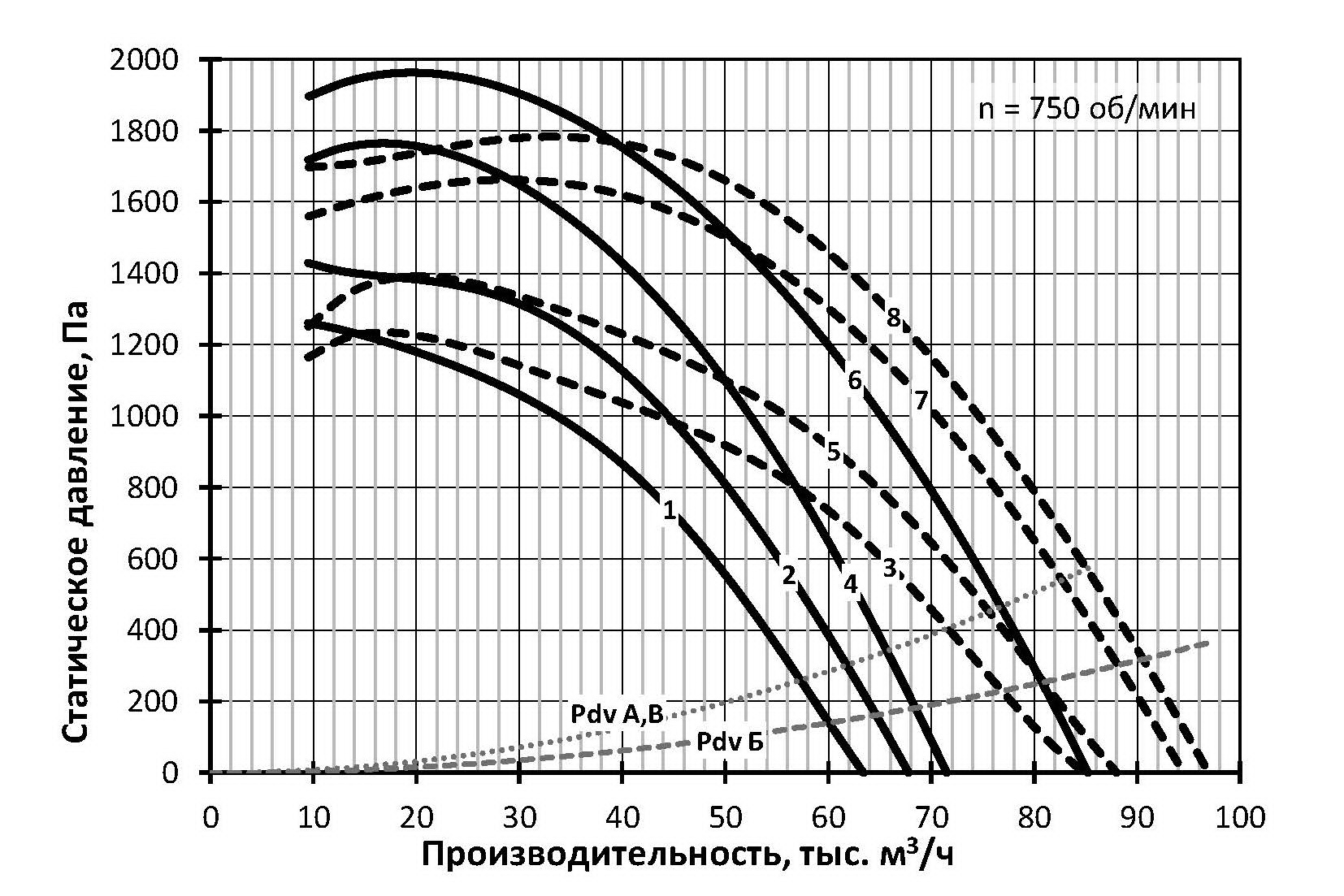

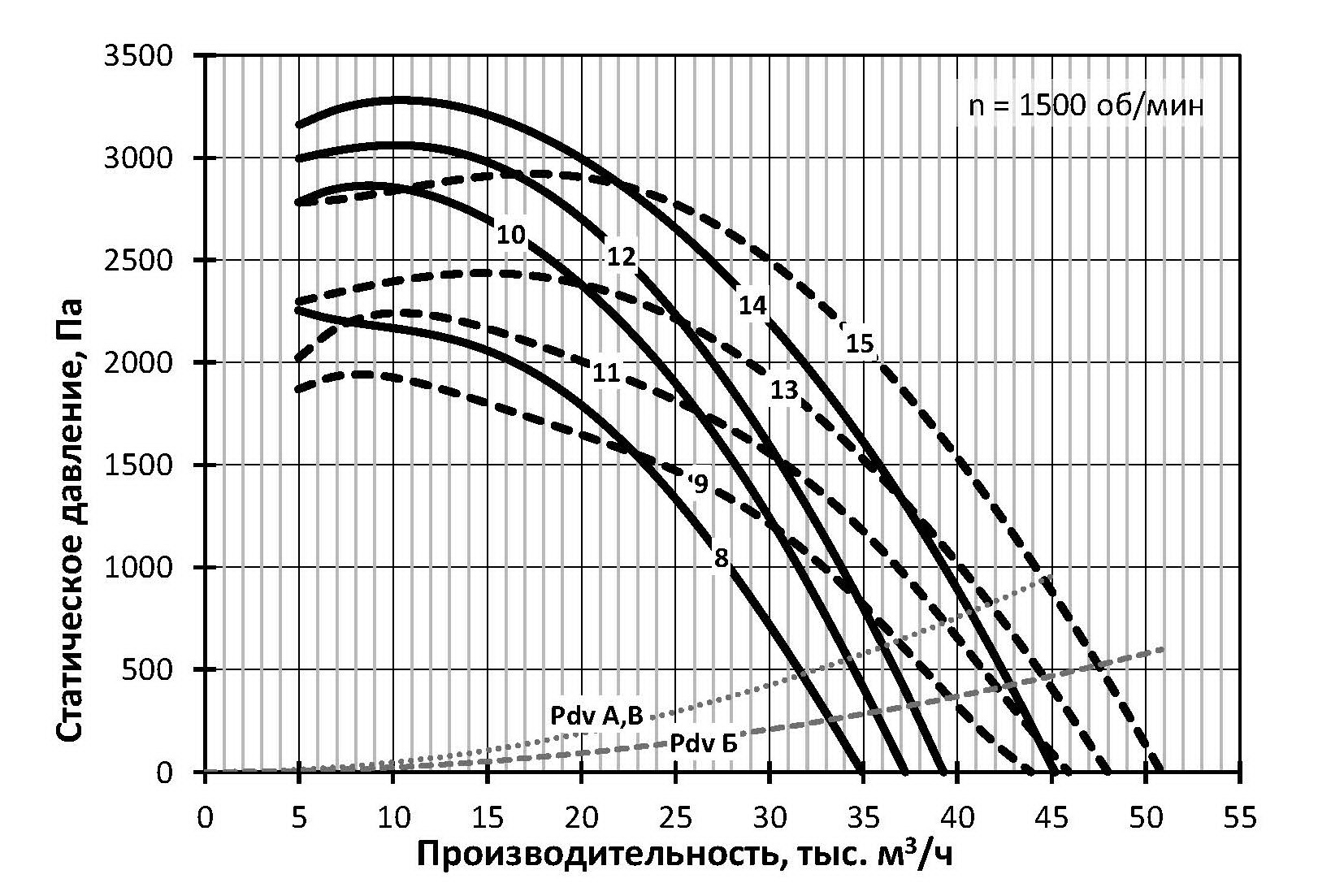

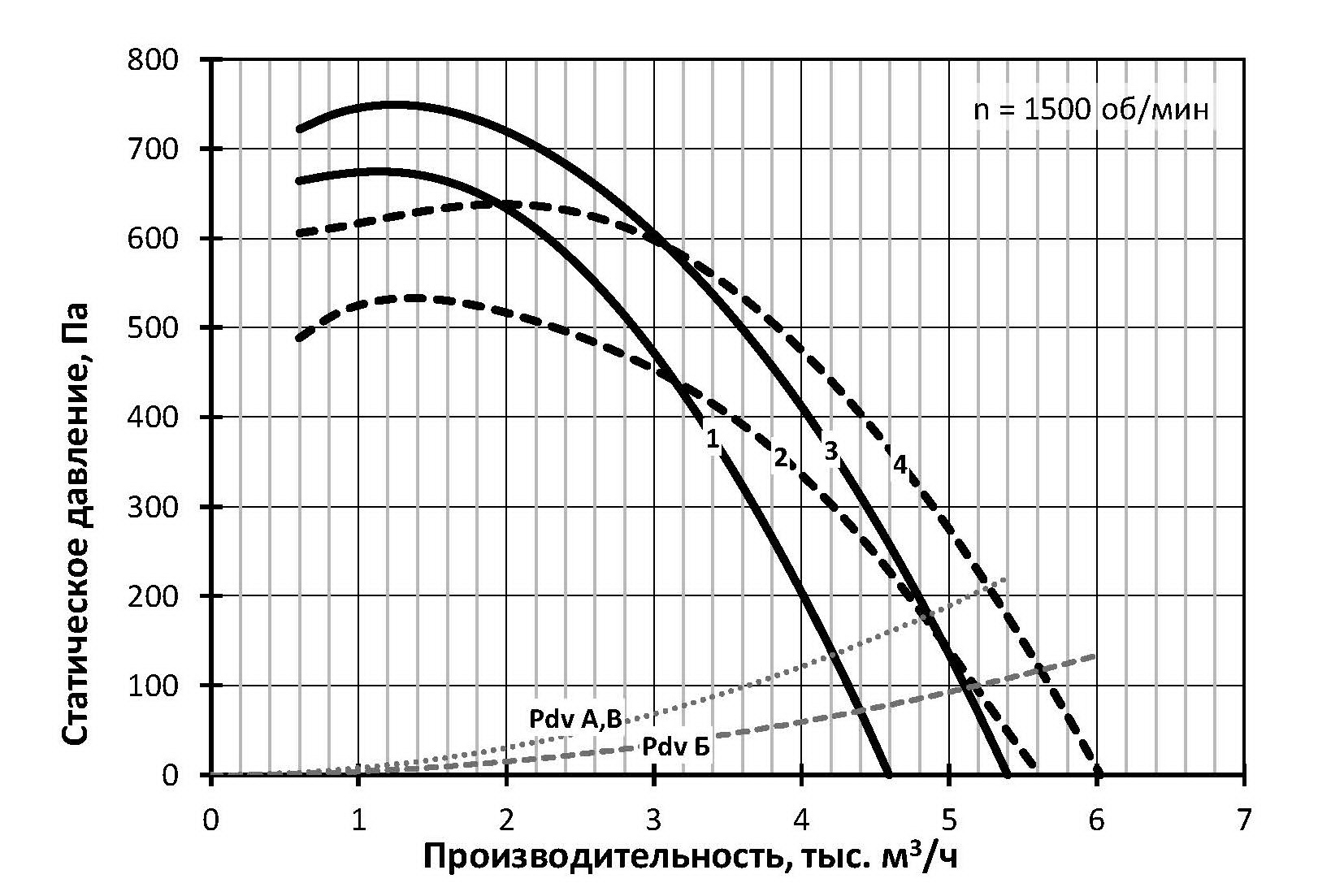

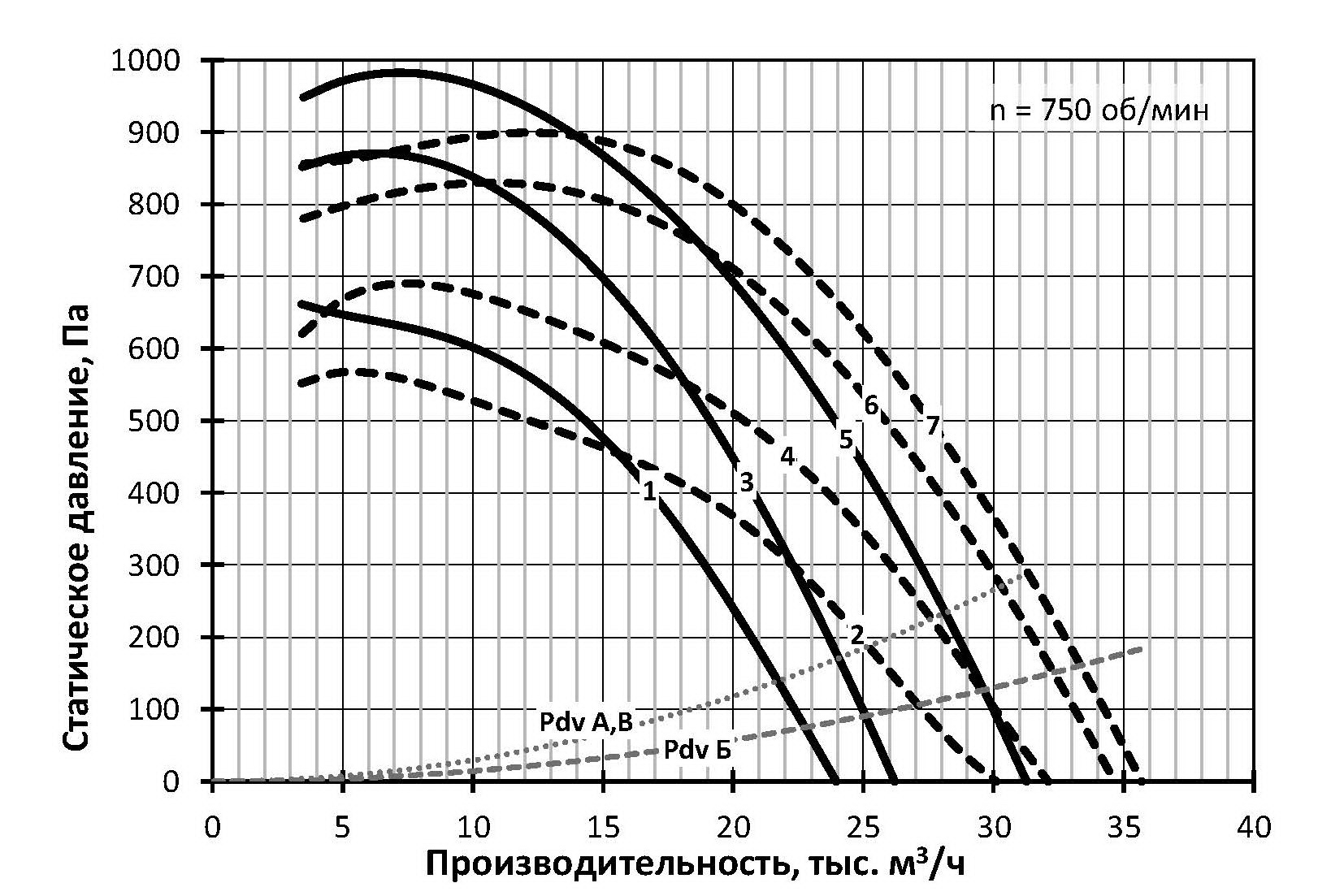

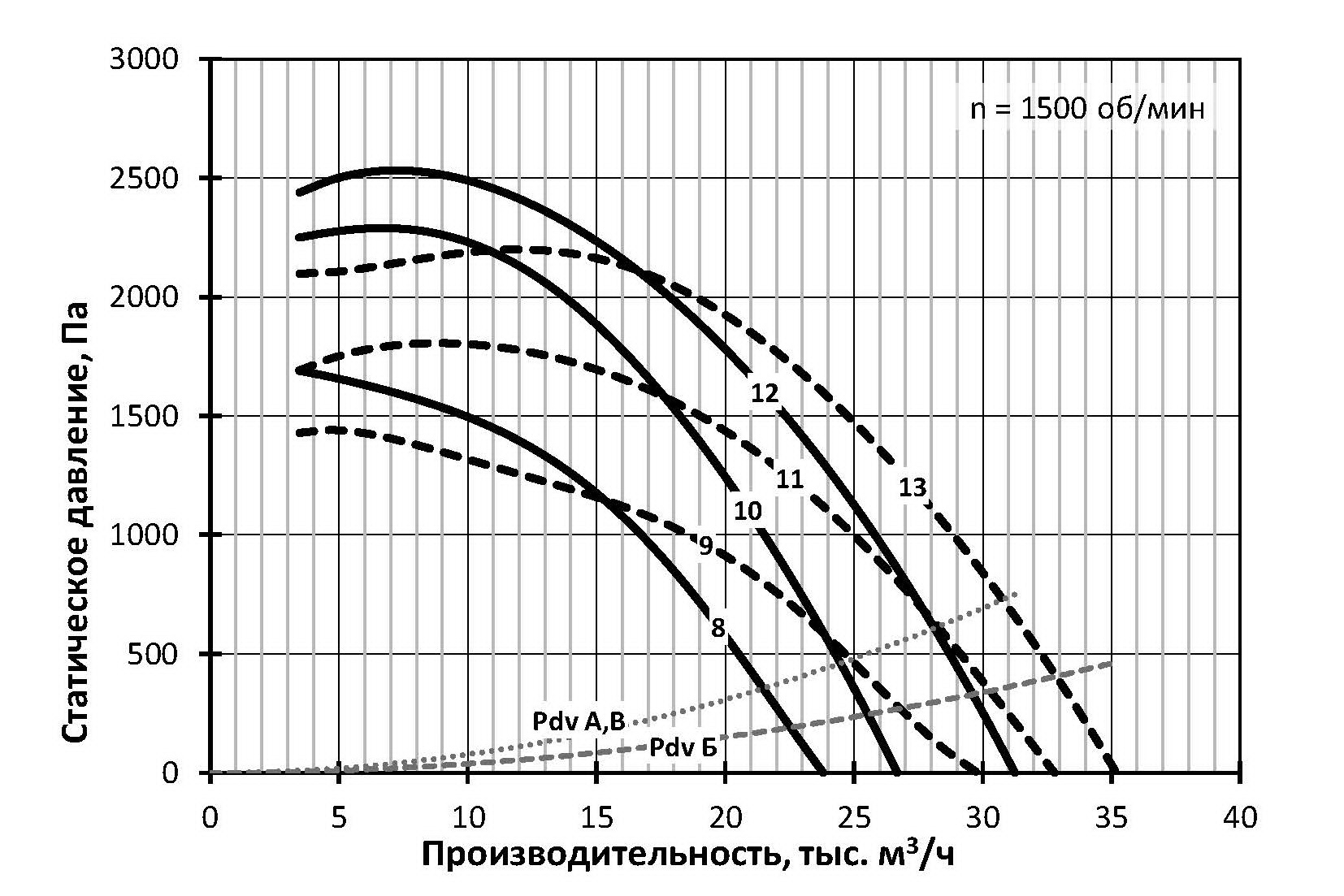

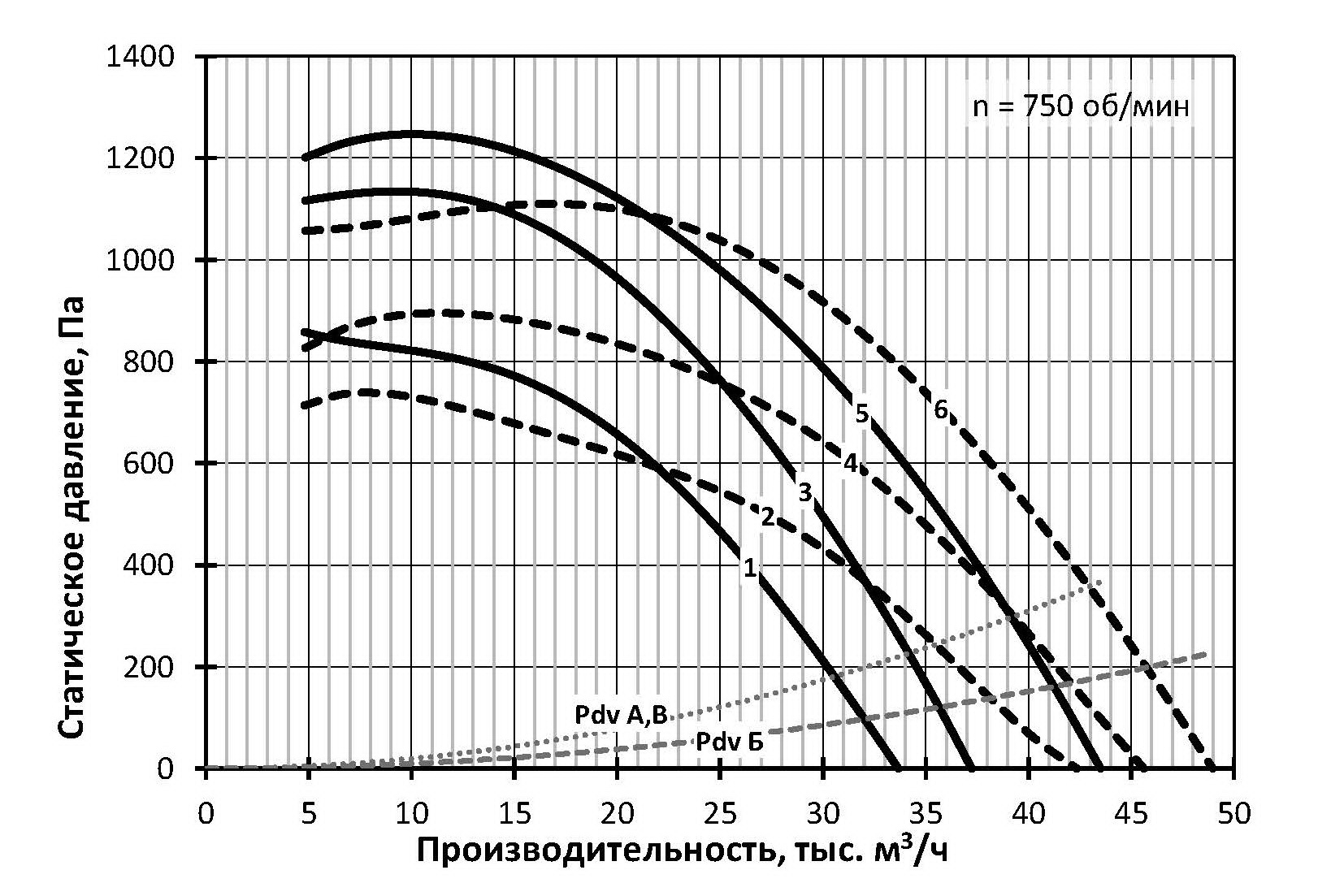

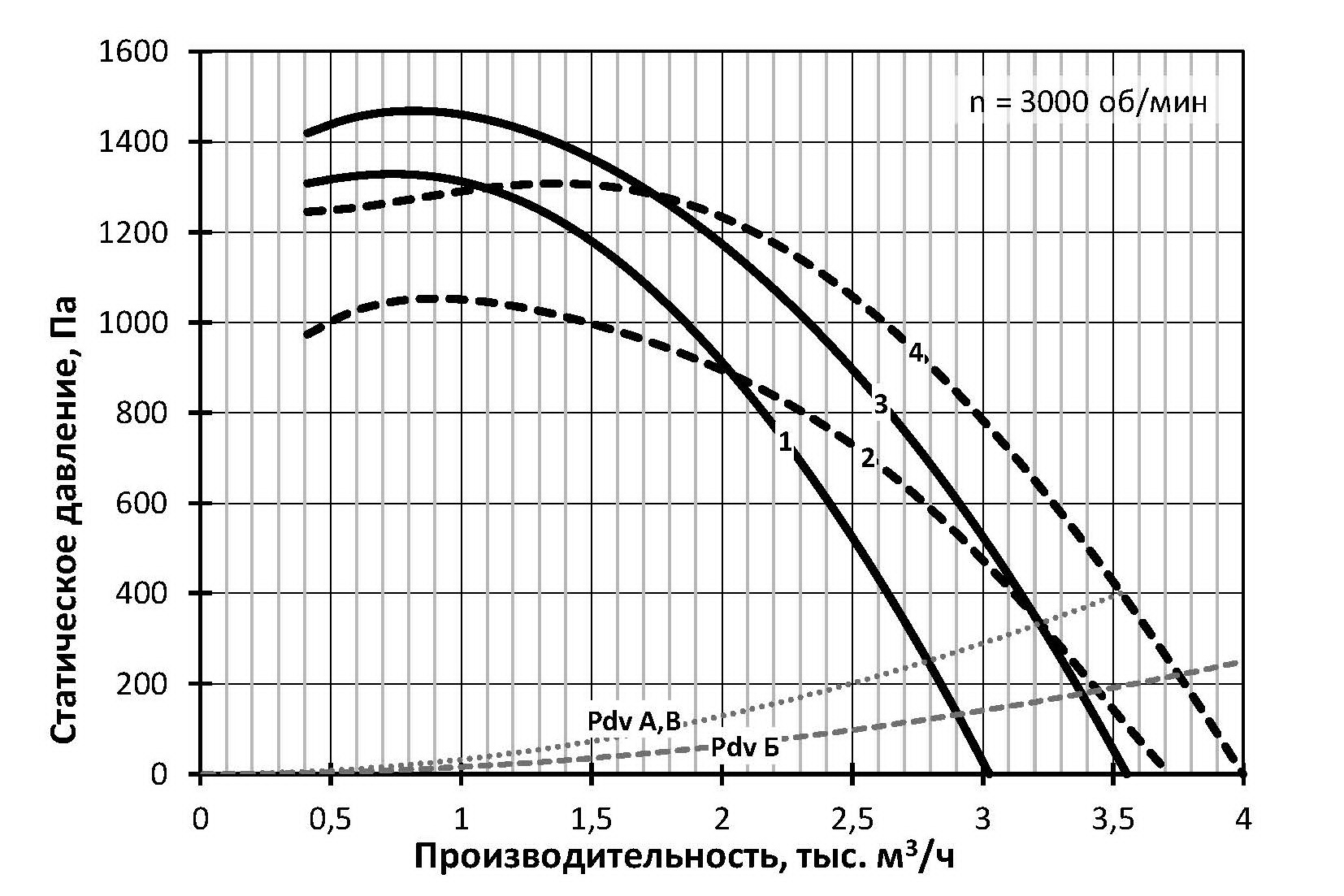

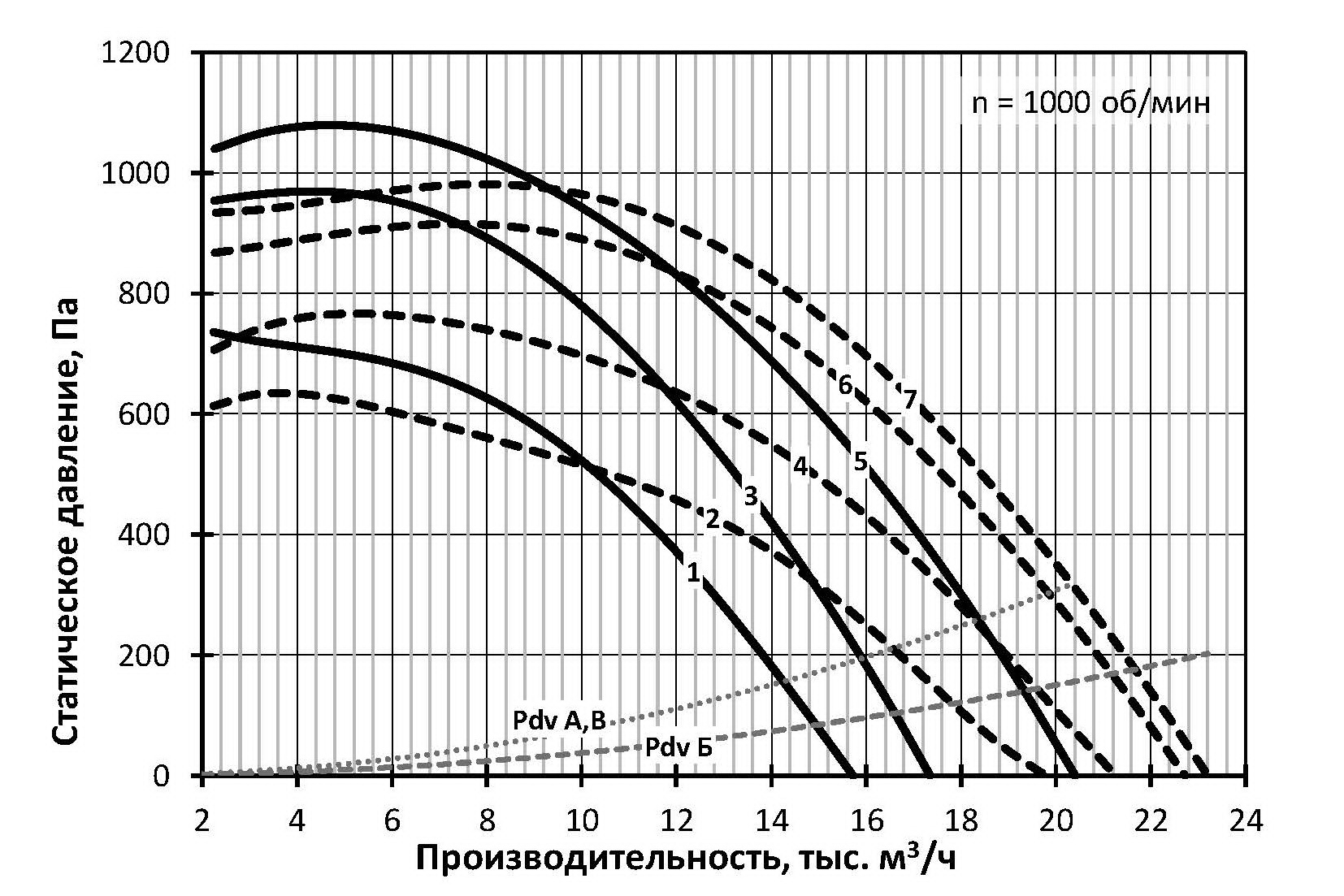

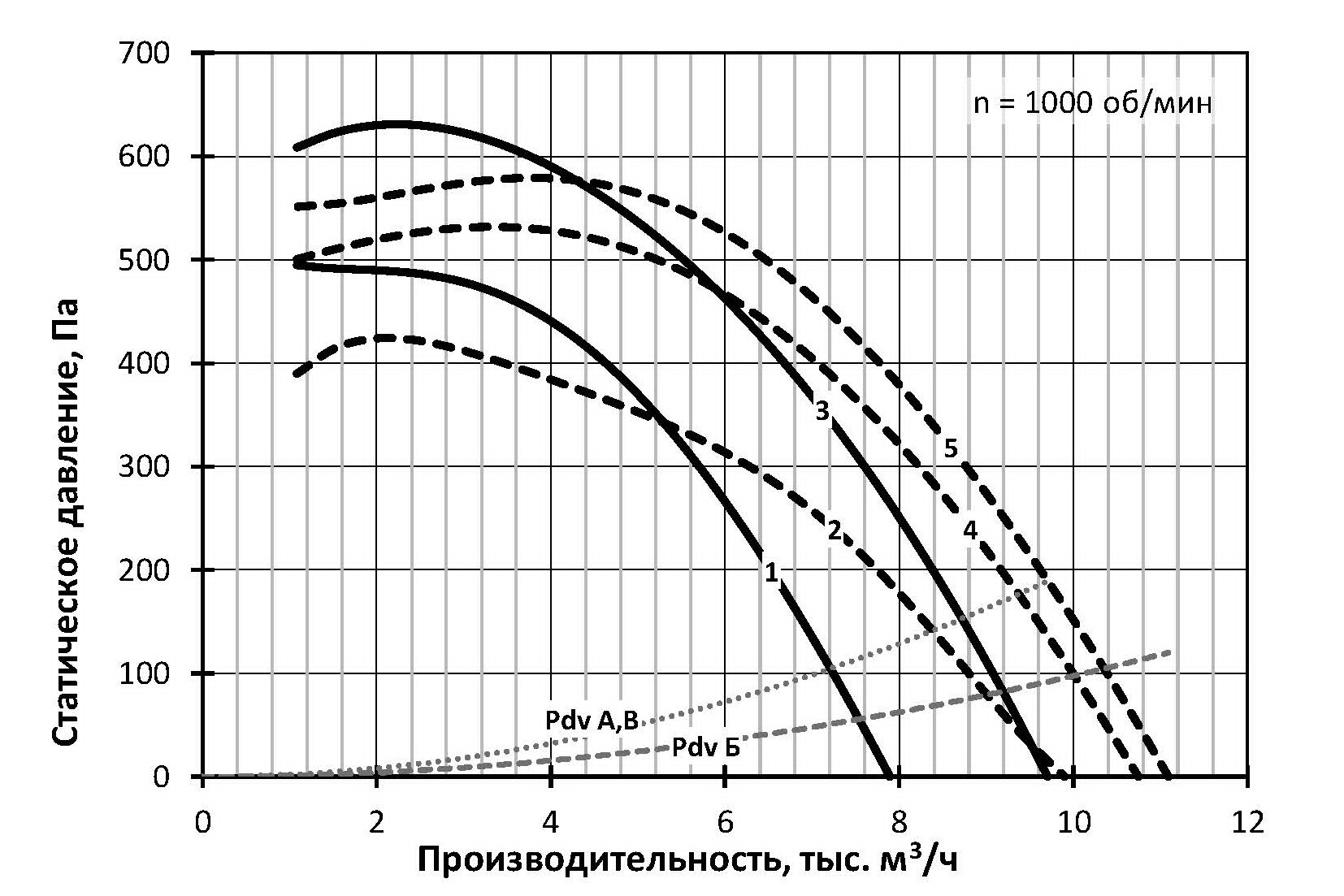

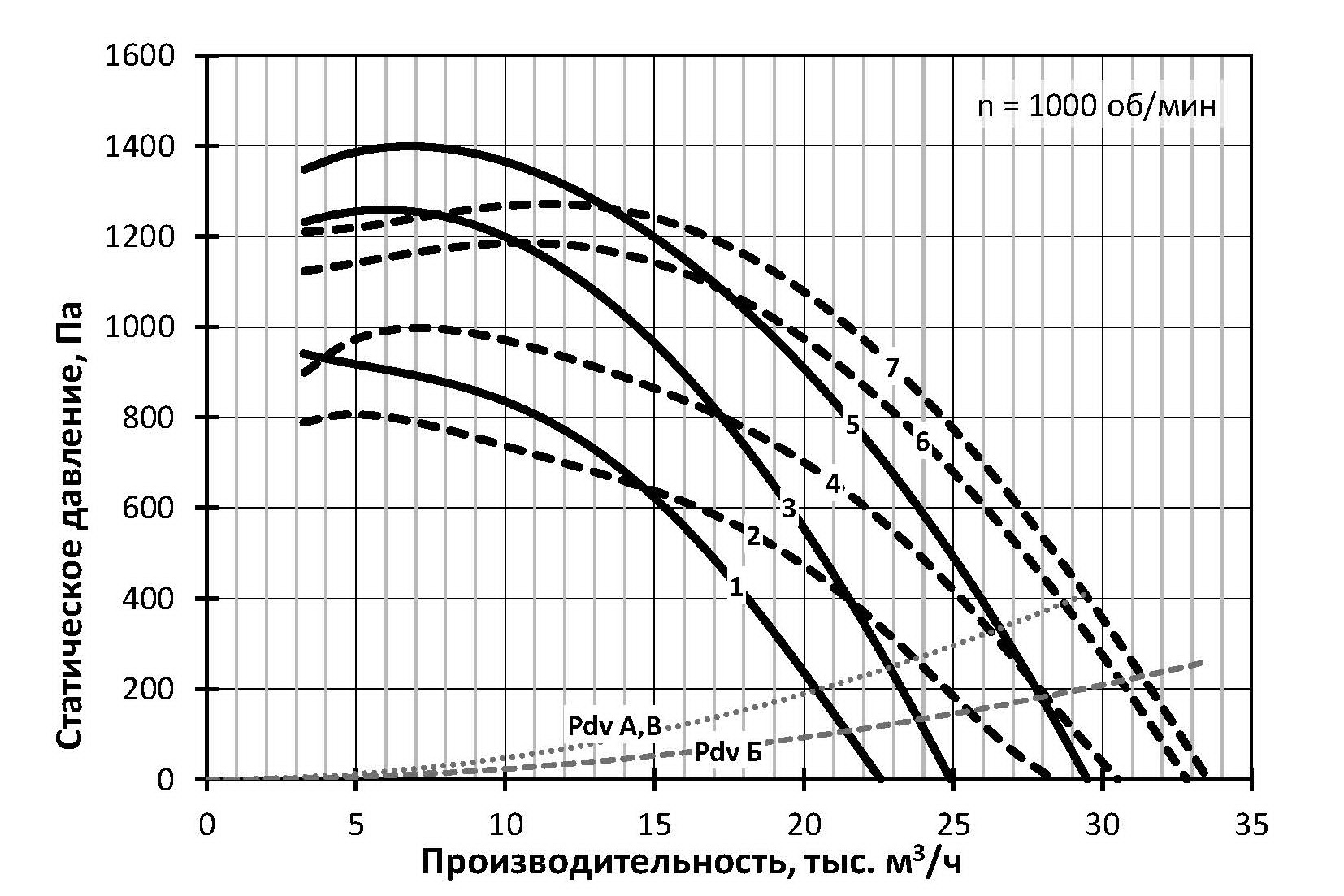

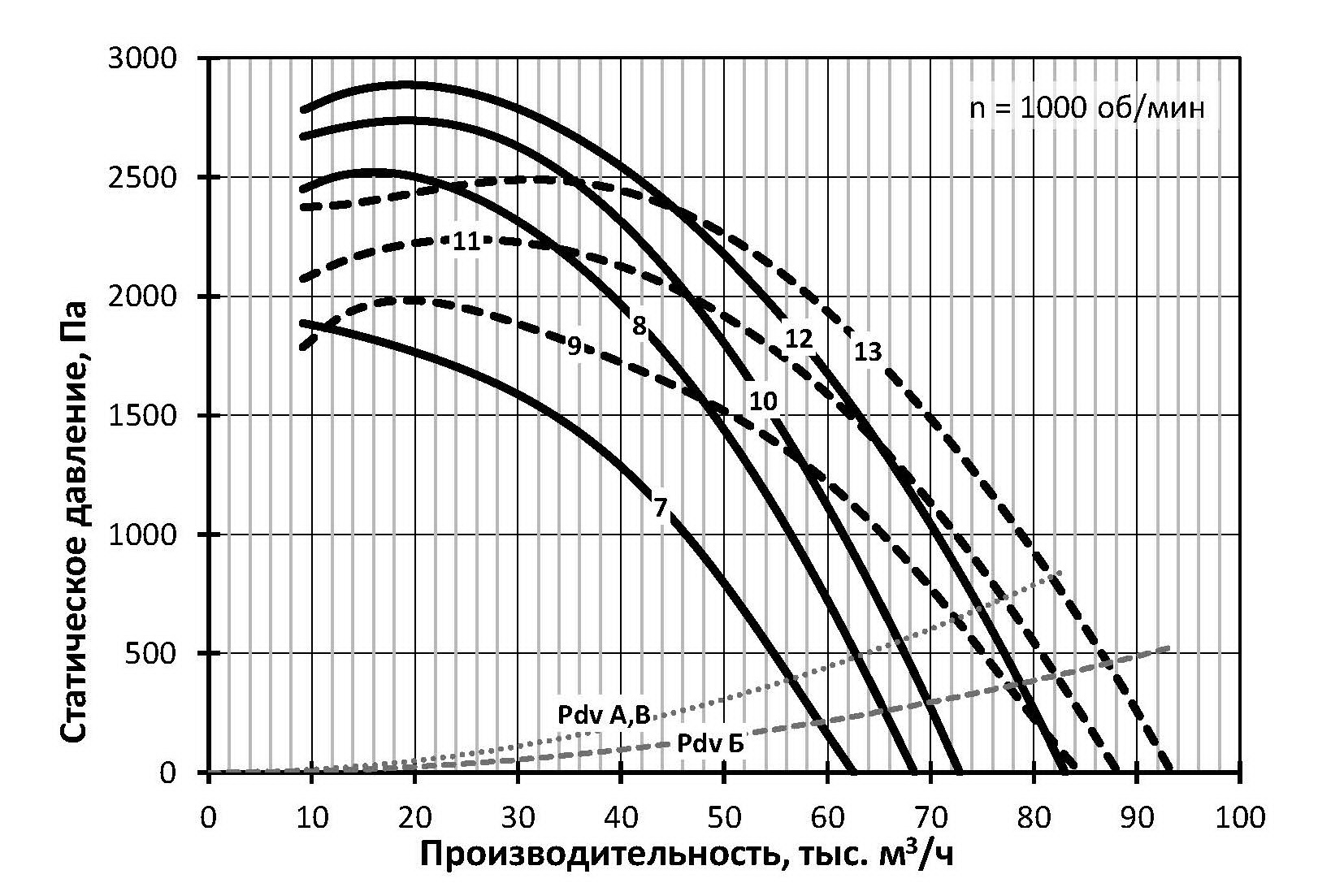

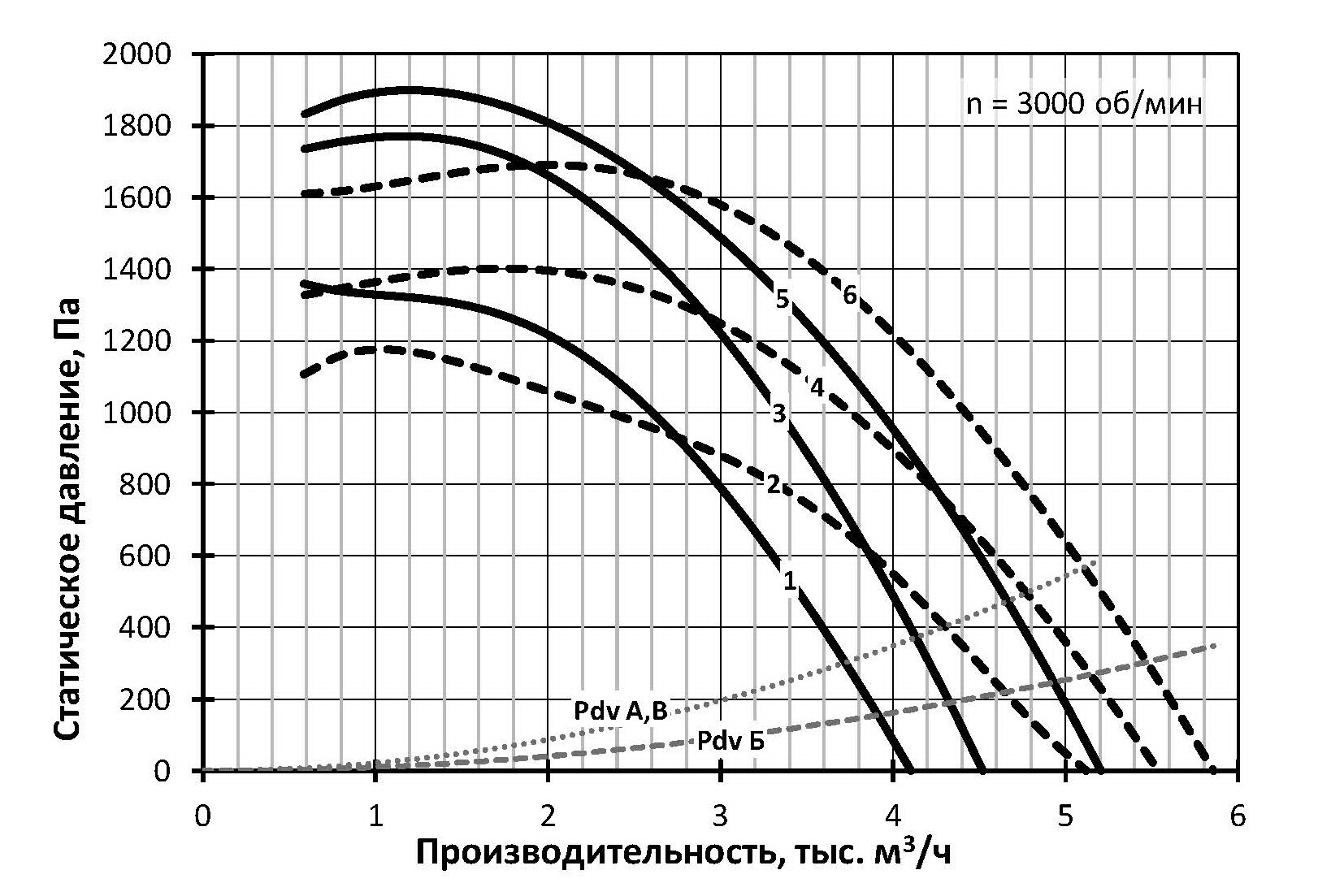

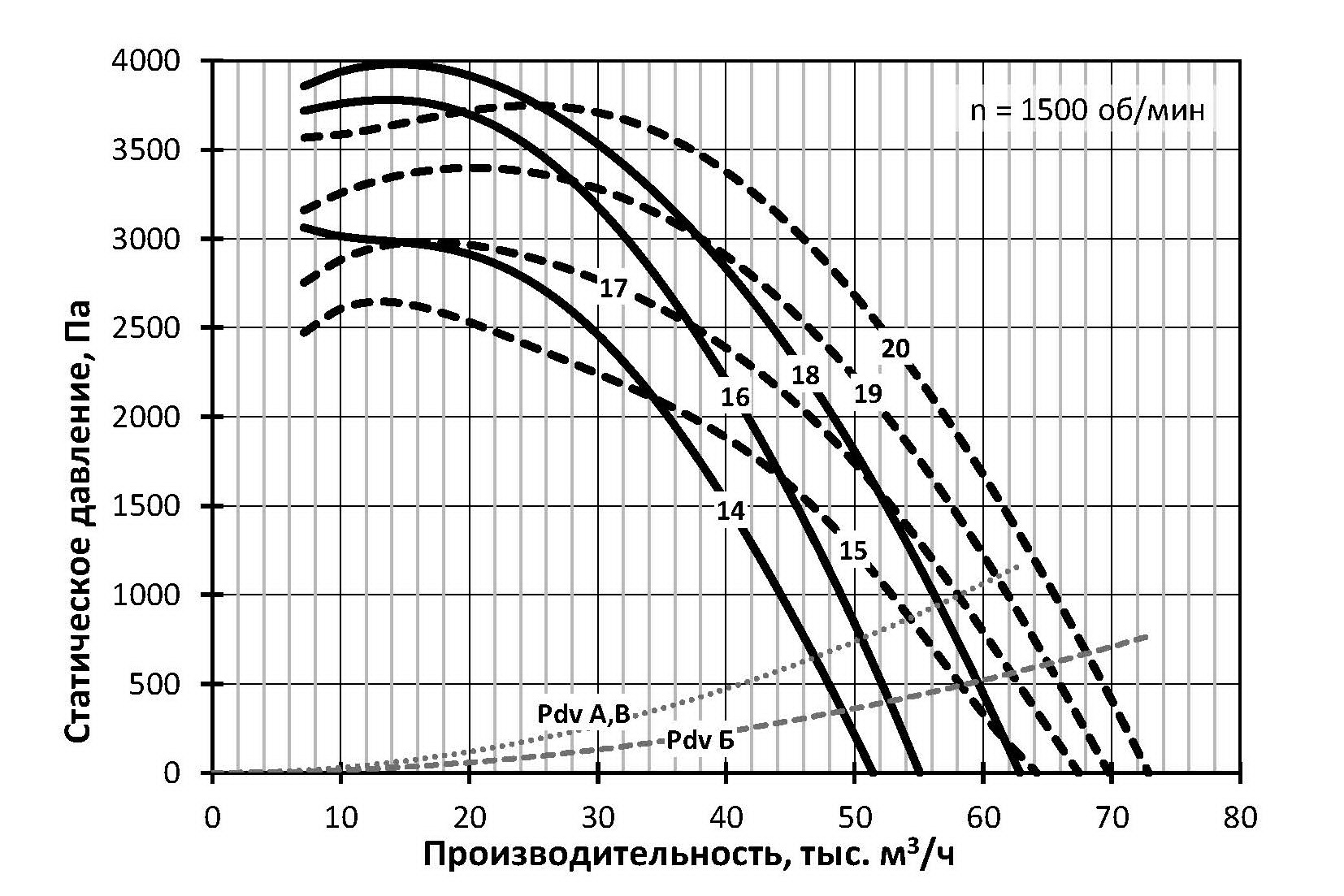

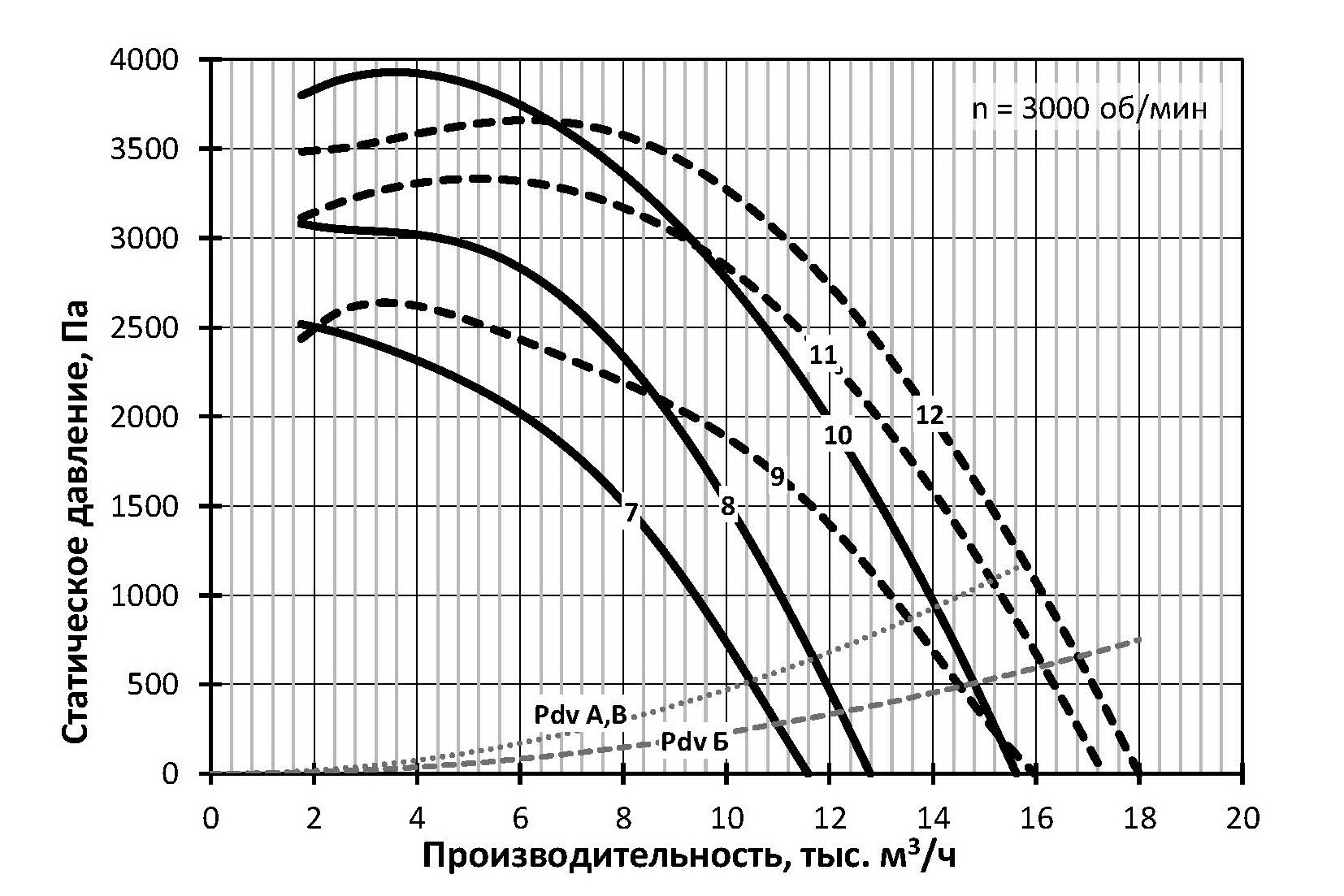

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамические давления Pdv соответствуют средней скорости в выпускном патрубке вентилятора. Они отличаются для типоразмеров с разной шириной корпуса и даны на диаграммах с соответствующей пометкой.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень звуковой мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе равен Lw. Корректированный уровень звуковой мощности на выходе в вентилятор больше Lw на 3 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 3 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности
на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы – i , Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности ∆Lwi

2

-15

-13

-10

-7

-7

-4

-8

-13

4

-13

-9

-7

-6

-3

-7

-12

-18

6

-10

-6

-7

-2

-4

-9

-15

-21

8

-7

-5

-4

-1

-5

-10

-16

-22

Указания по монтажу

Модификация с фланцевым креплением двигателя применяется по умолчанию для установок с вертикальной осью вращения. Фланцевое крепление двигателя допускает использование вентилятора с горизонтальной осью вращения до номера 7,1 включительно. Вентиляторы номеров от 8 и выше для установок с горизонтальной осью вращения изготавливаются только с лапным креплением двигателя.

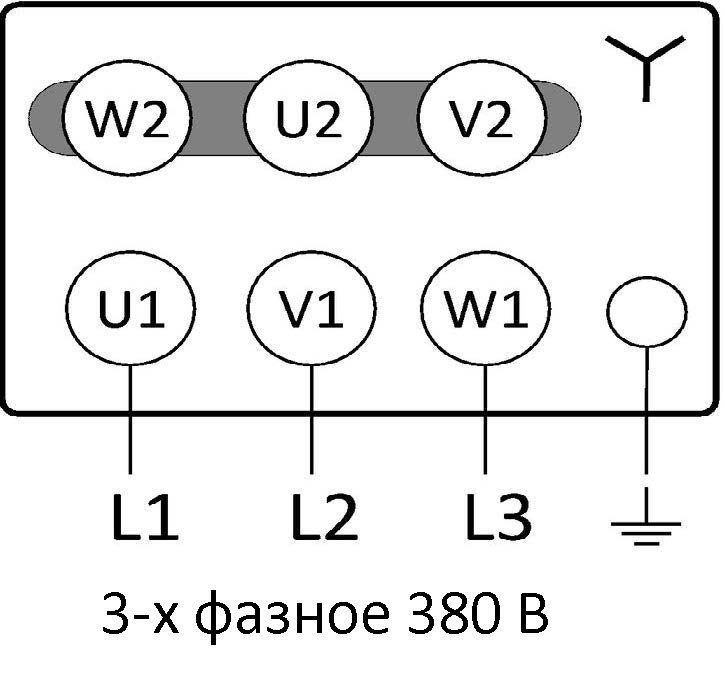

Кабель, отходящий от огнестойкого электродвигателя, имеет 7 выводов. Жёлто-зеленый вывод – для заземления, 6 других – выводы от концов обмоток, каждый из которых промаркирован. При подключении к электропитанию необходимо соединить между собой выводы обмоток (U, V, W) и концы приходящего кабеля (L) показанным ниже образом в зависимости от номинальных напряжений электродвигателя.

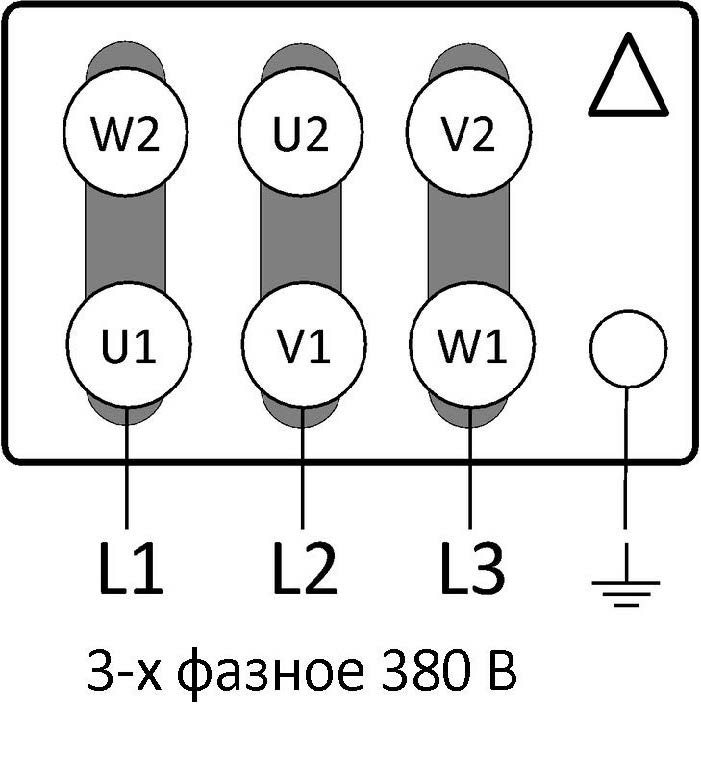

Для электродвигателей с номинальным напряжением Δ/Y 220/380 В – подключение звездой:

Для электродвигателей с номинальным напряжением Δ/Y 380/660 В – подключение треугольником:

схема-380в
схема-380в

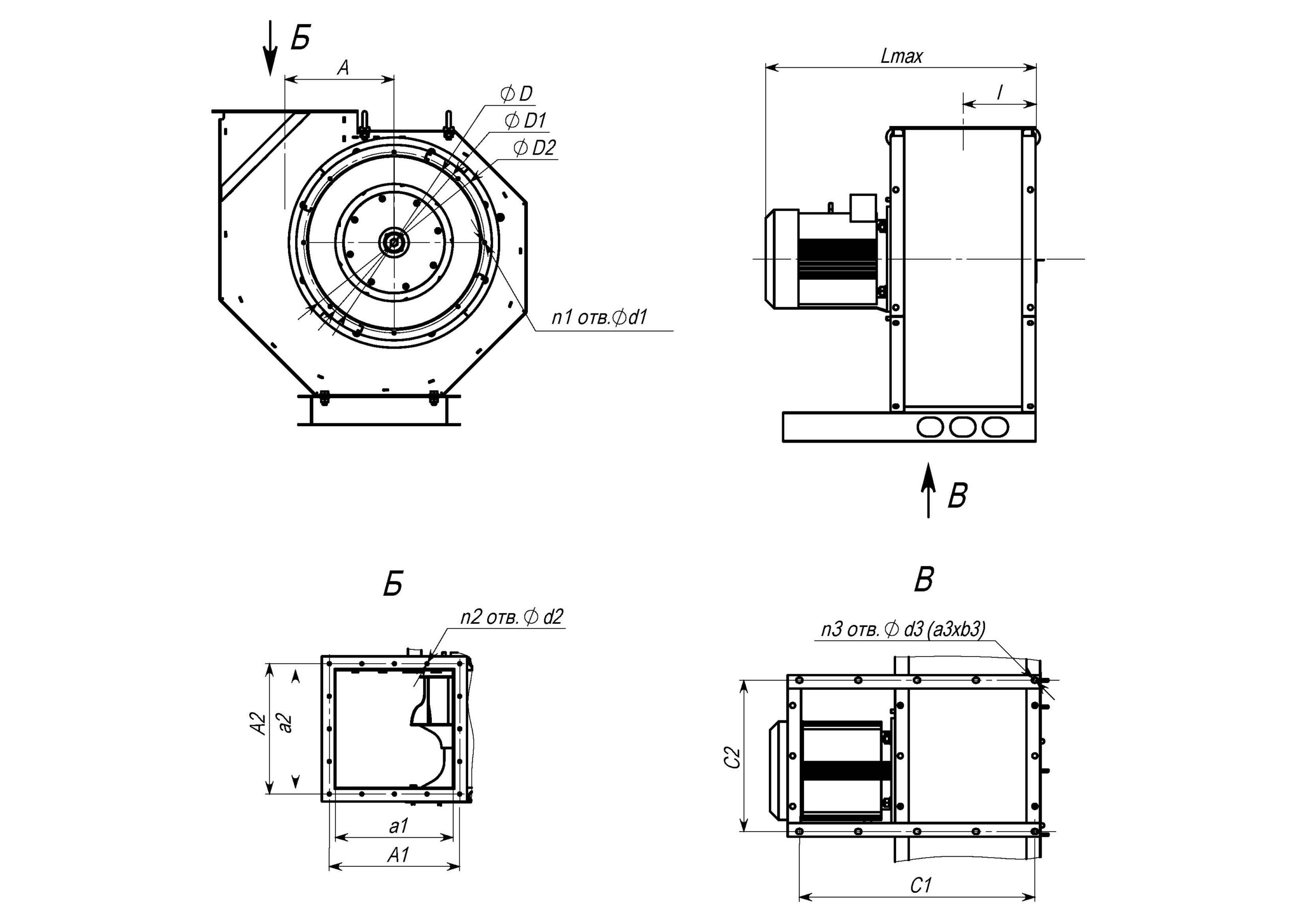

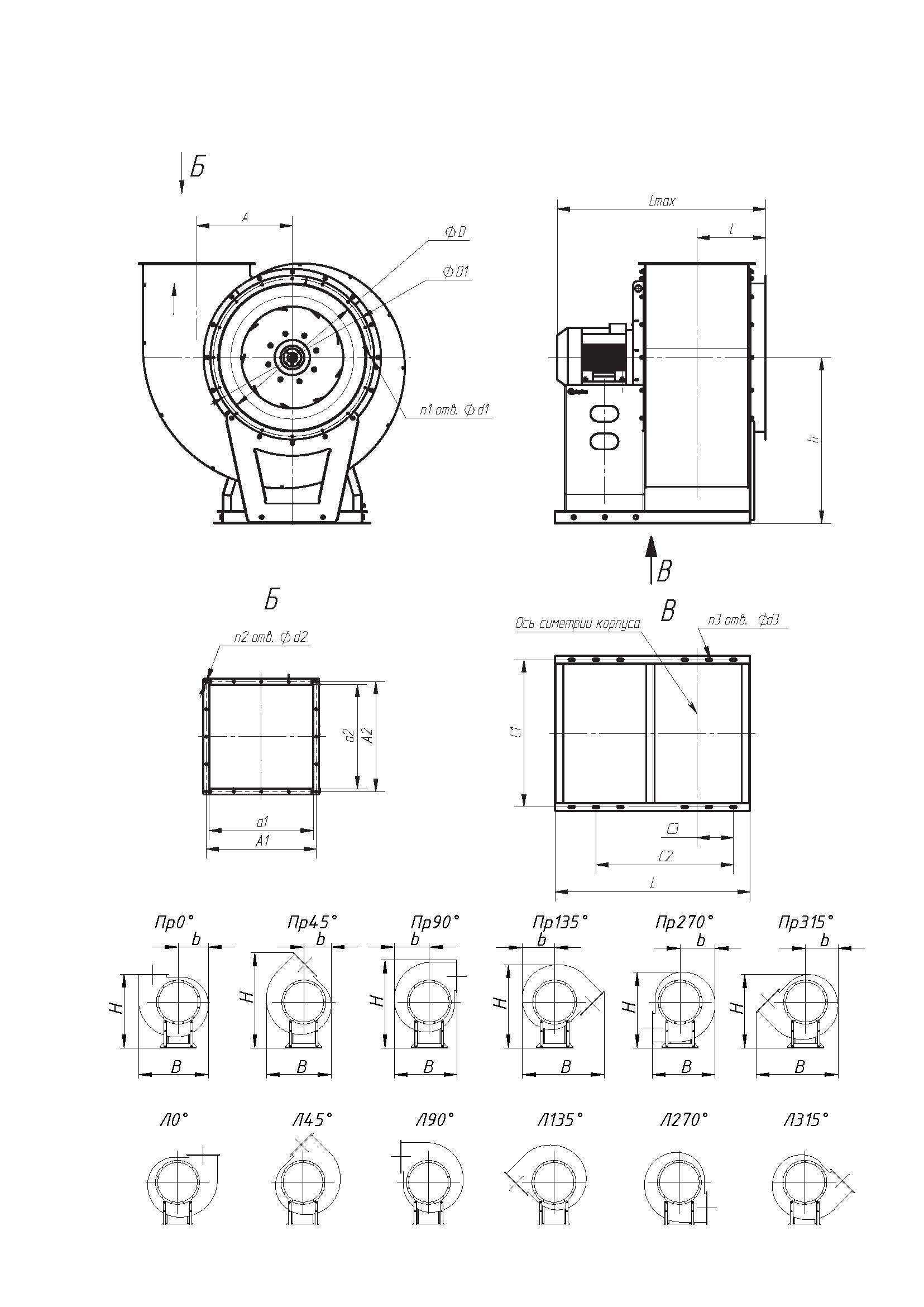

Габаритно-присоединительные размеры

А. При лапном креплении двигателя

Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Кол-во, шт.

h

l

Lmax

A

D

D1

d1

a1

A1

a2

A2

d2

L

C1

C2

C3

d3

n1

n2

n3

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

2,5

305

142

180

455

590

162

250

280

7

173

195

173

248

195

270

8,5

395

550

220

345

420

74

112

10

8

4

4

12

2,8

360

154

196

525

692

182

280

310

7

195

217

195

278

217

300

8,5

415

650

295

370

429

75

122

10

8

4

4

12

3,15

380

167

215

595

737

205

315

345

7

218

240

218

313

240

335

8,5

475

700

420

425

520

90

142

10

8

4

4

12

3,55

430

180

233

665

748

231

355

395

8

248

270

248

353

270

375

8,5

545

748

420

465

571

95

148

10

8

4

4

12

4

470

195

258

700

756

260

400

440

8

278

300

278

398

300

420

8,5

600

700

470

530

650

105

165

12

8

4

4

12

4,5

530

215

283

679

862

292

450

490

8

314

345

314

448

345

480

11

625

830

500

545

680

125

193

12

8

4

4

12

5

575

230

307

800

950

325

500

540

8

349

380

348

498

380

530

11

650

800

525

560

710

135

210

12

12

4

4

12

5,6

640

255

348

800

1045

364

560

600

8

391

422

390

558

422

590

11

700

918

550

615

783

160

244

12

12

4

4

12

6,3

720

295

395

920

1155

410

630

670

8

439

470

438

628

470

660

11

800

1022

630

690

859

150

245

14

12

4

4

12

7,1

800

329

435,5

1155

1373

462

710

760

8

497

530

495

710

530

745

9

940

1033

710

780

993

175

282

14

16

16

18

12

8

905

370

490

1318

1447

520

800

850

10

560

600

558

798

600

840

11

1050

1342

850

940

1175

210

330

14

16

16

18

12

9

1015

400

541

1415

1623

585

900

950

10

630

670

630

900

670

940

11

1200

1505

720

950

1220

270

405

15

16

20

20

6

10

1130

430

600

1505

1696

650

1000

1050

12

700

750

698

998

750

1055

12

1330

1580

880

1000

1300

265

415

15

16

20

20

6

11,2

1235

520

688

1735

2120

728

1120

1180

12

784

830

784

1120

830

1181

13

1517

1853

1164

1440

1776

440

608

15

20

24

24

6

12,5

1380

545

733

1930

2330

815

1250

1310

12

875

930

875

1250

930

1310

13

1720

2095

1260

1375

1770

310

498

15

20

24

24

6

Ввиду отличия размеров, для l, Lmax, L, a2, A2, C2, C3, n2 колонки разделены по индексам колеса.

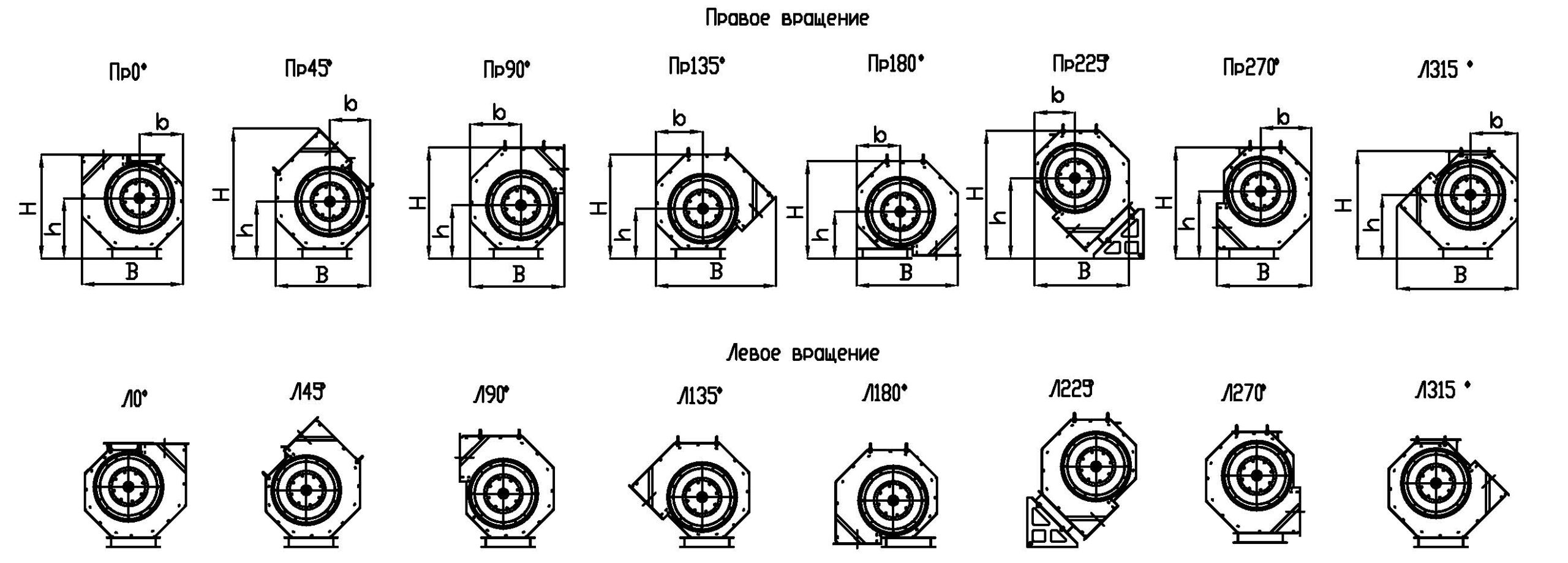

Таблица размеров для разных положений выпускного патрубка

Номер вентилятора

Пр0; Л0

Пр45; Л45

Пр90; Л90

Пр135; Л135

Пр270; Л270

Пр315; Л315

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

2,5

470

200

495

425

182

630

430

230

565

535

215

550

430

220

505

545

215

490

2,8

520

220

645

475

200

745

460

255

660

595

275

670

460

255

580

595

275

610

3,15

580

250

610

530

225

785

515

285

710

665

265

685

515

285

625

690

265

685

3,55

650

280

690

595

255

895

575

350

800

740

330

775

575

350

710

740

330

685

4

735

315

765

675

285

975

675

365

890

840

335

860

675

365

785

840

365

760

4,5

815

350

845

755

320

1110

730

405

985

945

410

955

730

405

870

945

410

880

5

905

390

930

835

355

1200

805

450

1105

1045

445

1055

805

450

915

1042

450

935

5,6

1000

435

1040

930

395

1355

925

500

1205

1155

505

1175

925

500

1075

1155

465

1040

6,3

1130

485

1170

1045

445

1535

1010

565

1380

1305

570

1360

1010

565

1205

1305

570

1220

7,1

1260

540

1260

1170

555

1690

1085

630

1545

1430

635

1525

1085

630

1345

1430

635

1360

8

1418

610

1420

1320

560

1860

1220

710

1715

1615

660

1665

1225

710

1515

1615

660

1465

9

1624

687

1645

1486

630

2123

1430

800

1952

1851

743

1871

1430

800

1702

1851

743

1645

10

1775

765

1840

1645

700

2375

1600

890

2145

2070

825

2080

1595

885

1895

2070

825

1830

11,2

1990

855

1955

1840

780

2565

1715

995

2370

2255

925

2300

1715

995

2090

2255

925

2020

12,5

2215

950

2180

2055

875

2865

1905

1110

2645

2510

1130

2565

1905

1110

2330

2510

1030

2255

Габаритно-присоединительные размеры

Б. При фланцевом креплении двигателя

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

Вентилятор

Размеры, мм

Количество, шт.

h

l

L max

A

D

D1

D2

d1

a1

A1

a2

A2

d2

C1

С2

d3

n1

n2

n3

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

СТУД-РС-2,5

271

90

125

430

500

163

250

280

310

7

175

205

175

250

205

280

7

360

225

12

8

8

10

4

СТУД-РС-2,8

304

100

140

480

560

182

280

310

340

7

196

226

196

280

226

310

7

403

252

12

8

8

10

4

СТУД-РС-3,15

342

113

157

520

640

205

315

345

375

7

221

251

221

315

251

345

7

454

284

12

8

12

14

4

СТУД-РС-3,55

385

127

176

580

710

231

355

395

425

8

249

279

249

355

279

385

7

511

320

12

8

12

14

4

СТУД-РС-4

434

143

199

650

820

260

400

440

470

8

280

310

280

400

310

430

7

576

360

12

8

16

20

4

СТУД-РС-4,5

488

160

223

630

790

293

450

490

520

8

315

345

315

450

345

480

7

648

405

12

8

16

20

4

СТУД-РС-5

543

178

248

700

870

325

500

540

570

8

350

380

350

500

380

530

7

720

450

15

12

16

20

4

СТУД-РС-5,6

608

198

277

790

980

364

560

600

630

8

392

422

392

560

422

590

7

806

504

15

12

20

24

4

СТУД-РС-6,3

684

223

311

870

1110

410

630

670

700

8

441

471

441

630

471

660

7

907

567

15

12

20

24

4

СТУД-РС-7,1

770

251

350

1030

1390

462

710

760

790

8

497

537

497

710

537

750

12

1022

639

15

16

16

20

4

СТУД-РС-8

868

283

395

1250

1500

520

800

850

890

10

560

600

560

800

600

840

12

1152

720

15

16

16

20

4

СТУД-РС-9

977

318

444

1380

1710

585

900

950

990

10

630

670

630

900

670

940

12

1296

810

15

16

20

24

4

СТУД-РС-10

1085

353

493

1420

1780

650

1000

1050

1090

12

700

740

700

1000

740

1040

12

1440

900

15

16

20

24

4

СТУД-РС-11,2

1215

394

551

1620

2090

728

1120

1180

1220

12

784

824

784

1120

824

1160

12

1613

1008

15

20

28

34

6

СТУД-РС-12,5

1356

440

615

1840

2390

813

1250

1310

1350

12

875

915

875

1250

915

1290

12

1800

1125

15

20

28

34

6

Ввиду отличия размеров, для l, L1, L2, a2, A2, C2, C3, n2 колонки разделены по индексам колеса

Таблица размеров для разных положений выпускного патрубка

Вентилятор

Размеры, мм

Пр0; Л0

Пр45; Л45

Пр90; Л90

Пр135; Л135

Пр180; Л180

Пр225; Л225

Пр270; Л270

Пр315; Л315

B

b

H

h

B

b

H

h

B

b

H

h

B

b

H

h

B

b

H

h

B

b

H

h

B

b

H

h

B

b

H

h

СТУД-РС-2,5

456

197

486

271

425

181

585

256

424

228

499

240

542

213

468

224

456

197

438

209

425

181

574

362

424

228

499

303

542

213

468

287

СТУД-РС-2,8

511

221

545

304

476

203

655

286

475

255

559

269

607

238

524

251

511

221

490

234

476

203

643

405

475

255

559

339

607

238

524

321

СТУД-РС-3,15

575

248

613

342

536

228

737

322

535

287

629

302

683

268

590

283

575

248

551

264

536

228

724

456

535

287

629

381

683

268

590

361

СТУД-РС-3,55

648

280

690

385

604

257

831

363

603

324

709

341

769

302

665

319

648

280

621

297

604

257

816

514

603

324

709

430

769

302

665

407

СТУД-РС-4

730

315

778

434

680

290

936

409

679

365

799

384

867

340

749

359

730

315

700

335

680

290

919

579

679

365

799

484

867

340

749

459

СТУД-РС-4,5

821

354

875

488

765

326

1053

460

764

411

899

432

975

383

843

404

821

354

788

377

765

326

1034

651

764

411

899

545

975

383

843

516

СТУД-РС-5

913

394

973

543

850

363

1170

511

849

456

999

480

1084

425

936

449

913

394

875

419

850

363

1149

724

849

456

999

605

1084

425

936

574

СТУД-РС-5,6

1022

441

1089

608

952

406

1310

573

951

511

1119

538

1214

476

1049

503

1022

441

980

469

952

406

1287

811

951

511

1119

678

1214

476

1049

643

СТУД-РС-6,3

1150

496

1225

684

1071

457

1474

644

1069

575

1258

605

1366

536

1180

565

1150

496

1103

528

1071

457

1447

912

1069

575

1258

762

1366

536

1180

723

СТУД-РС-7,1

1296

559

1381

770

1207

515

1661

726

1205

648

1418

682

1539

604

1329

637

1296

559

1243

595

1207

515

1631

1028

1205

648

1418

859

1539

604

1329

815

СТУД-РС-8

1460

630

1556

868

1360

580

1872

818

1358

730

1598

768

1734

680

1498

718

1460

630

1400

670

1360

580

1838

1158

1358

730

1598

968

1734

680

1498

918

СТУД-РС-9

1643

709

1751

977

1530

653

2106

920

1528

821

1798

864

1951

765

1685

808

1643

709

1575

754

1530

653

2068

1303

1528

821

1798

1089

1951

765

1685

1033

СТУД-РС-10

1825

788

1945

1085

1700

725

2340

1023

1698

913

1998

960

2168

850

1873

898

1825

788

1750

838

1700

725

2298

1448

1698

913

1998

1210

2168

850

1873

1148

СТУД-РС-11,2

2044

882

2178

1215

1904

812

2621

1145

1901

1022

2237

1075

2428

952

2097

1005

2044

882

1960

938

1904

812

2573

1621

1901

1022

2237

1355

2428

952

2097

1285

СТУД-РС-12,5

2281

984

2431

1356

2125

906

2925

1278

2122

1141

2497

1200

2709

1063

2341

1122

2281

984

2188

1047

2125

906

2872

1809

2122

1141

2497

1513

2709

1063

2341

1434

Графики для вентиляторов СТУД-РС-300-2,5

СТУД-РС-300-2,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-2,5-Б-2/0,75

71A2

0,75

79

31

Графики для вентиляторов СТУД-РС-300-2,8

СТУД-РС-300-2,8 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-2,8-А-2/0,75

71A2

0,75

83

35

2

СТУД-РС-300-2,8-Б-2/0,75

71A2

0,75

83

37

3

СТУД-РС-300-2,8-В-2/1,1

71B2

1,1

83

38

4

СТУД-РС-300-2,8-Б-2/1,1

71B2

1,1

83

39

Графики для вентиляторов СТУД-РС-300-3,15

СТУД-РС-300-3,15 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-3,15-А-2/1,1

71B2

1,1

86

43

2

СТУД-РС-300-3,15-Б-2/1,1

71B2

1,1

86

44

3

СТУД-РС-300-3,15-А-2/1,5

80MA2

1,5

87

45

4

СТУД-РС-300-3,15-Б-2/1,5

80MA2

1,5

87

46

5

СТУД-РС-300-3,15-В-2/2,2

80MB2

2,2

87

47

6

СТУД-РС-300-3,15-Б-2/2,2

80MB2

2,2

87

48

Графики для вентиляторов СТУД-РС-300-3,55

СТУД-РС-300-3,55 - 1500 Об/мин

Графики для вентиляторов СТУД-РС-300-3,55

СТУД-РС-300-3,55 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-3,55-Б-4/0,55

71A4

0,55

75

55

2

СТУД-РС-300-3,55-А-2/2,2

80MB2

2,2

90

57

3

СТУД-РС-300-3,55-Б-2/2,2

80MB2

2,2

90

61

4

СТУД-РС-300-3,55-А-2/3

90L2

3

90

59

5

СТУД-РС-300-3,55-Б-2/3

90L2

3

90

63

6

СТУД-РС-300-3,55-В-2/4

100S2

4

90

65

7

СТУД-РС-300-3,55-Б-2/4

100S2

4

90

68

Графики для вентиляторов СТУД-РС-300-4

СТУД-РС-300-4 - 1500 Об/мин

Графики для вентиляторов СТУД-РС-300-4

СТУД-РС-300-4 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-4-А-4/0,55

71A4

0,55

78

67

2

СТУД-РС-300-4-Б-4/0,55

71A4

0,55

78

70

3

СТУД-РС-300-4-В-4/0,75

71B4

0,75

79

70

4

СТУД-РС-300-4-Б-4/0,75

71B4

0,75

79

71

5

СТУД-РС-300-4-А-2/3

90L2

3

94

75

6

СТУД-РС-300-4-А-2/4

100S2

4

94

80

7

СТУД-РС-300-4-Б-2/4

100S2

4

94

83

8

СТУД-РС-300-4-А-2/5,5

100L2

5,5

94

89

9

СТУД-РС-300-4-Б-2/5,5

100L2

5,5

94

92

10

СТУД-РС-300-4-В-2/7,5

112M2

7,5

94

111

11

СТУД-РС-300-4-Б-2/7,5

112M2

7,5

94

112

Графики для вентиляторов СТУД-РС-300-4,5

СТУД-РС-300-4,5 - 1500 Об/мин

Графики для вентиляторов СТУД-РС-300-4,5

СТУД-РС-300-4,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-4,5-А-4/0,75

71B4

0,75

82

78

2

СТУД-РС-300-4,5-Б-4/0,75

71B4

0,75

82

100

3

СТУД-РС-300-4,5-А-4/1,1

80MA4

1,1

82

82

4

СТУД-РС-300-4,5-Б-4/1,1

80MA4

1,1

82

104

5

СТУД-РС-300-4,5-В-4/1,5

80MB4

1,5

82

86

6

СТУД-РС-300-4,5-Б-4/1,5

80MB4

1,5

82

106

7

СТУД-РС-300-4,5-А-2/5,5

100L2

5,5

98

99

8

СТУД-РС-300-4,5-А-2/7,5

112M2

7,5

98

119

9

СТУД-РС-300-4,5-Б-2/7,5

112M2

7,5

98

141

10

СТУД-РС-300-4,5-В-2/11

132M2

11

98

148

11

СТУД-РС-300-4,5-Б-2/11

132M2

11

98

168

12

СТУД-РС-300-4,5-Б-2/15

160S2

15

98

206

Графики для вентиляторов СТУД-РС-300-5

СТУД-РС-300-5 - 1000 Об/мин

Графики для вентиляторов СТУД-РС-300-5

СТУД-РС-300-5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-5-В-6/0,75

80MA6

0,75

76

112

2

СТУД-РС-300-5-Б-6/0,75

80MA6

0,75

76

114

3

СТУД-РС-300-5-А-4/1,1

80MA4

1,1

85

109

4

СТУД-РС-300-5-А-4/1,5

80MB4

1,5

85

111

5

СТУД-РС-300-5-Б-4/1,5

80MB4

1,5

85

116

6

СТУД-РС-300-5-В-4/2,2

90L4

2,2

85

116

7

СТУД-РС-300-5-Б-4/2,2

90L4

2,2

85

119

8

СТУД-РС-300-5-Б-4/3

100S4

3

85

121

Графики для вентиляторов СТУД-РС-300-5,6

СТУД-РС-300-5,6 - 1000 Об/мин

Графики для вентиляторов СТУД-РС-300-5,6

СТУД-РС-300-5,6 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-5,6-А-6/0,75

80MA6

0,75

80

129

2

СТУД-РС-300-5,6-Б-6/0,75

80MA6

0,75

80

139

3

СТУД-РС-300-5,6-В-6/1,1

80MB6

1,1

80

134

4

СТУД-РС-300-5,6-Б-6/1,1

80MB6

1,1

80

141

5

СТУД-РС-300-5,6-Б-6/1,5

90L6

1,5

80

144

6

СТУД-РС-300-5,6-А-4/2,2

90L4

2,2

89

134

7

СТУД-РС-300-5,6-Б-4/2,2

90L4

2,2

89

144

8

СТУД-РС-300-5,6-А-4/3

100S4

3

89

136

9

СТУД-РС-300-5,6-Б-4/3

100S4

3

89

146

10

СТУД-РС-300-5,6-В-4/4

100L4

4

89

148

11

СТУД-РС-300-5,6-Б-4/4

100L4

4

89

155

12

СТУД-РС-300-5,6-Б-4/5,5

112M4

5,5

89

176

Графики для вентиляторов СТУД-РС-300-6,3

СТУД-РС-300-6,3 - 1000 Об/мин

Графики для вентиляторов СТУД-РС-300-6,3

СТУД-РС-300-6,3 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-6,3-А-6/1,1

80MB6

1,1

83

168

2

СТУД-РС-300-6,3-Б-6/1,1

80MB6

1,1

83

181

3

СТУД-РС-300-6,3-А-6/1,5

90L6

1,5

83

171

4

СТУД-РС-300-6,3-Б-6/1,5

90L6

1,5

83

184

5

СТУД-РС-300-6,3-В-6/2,2

100L6

2,2

84

185

6

СТУД-РС-300-6,3-Б-6/2,2

100L6

2,2

84

193

7

СТУД-РС-300-6,3-А-4/4

100L4

4

93

182

8

СТУД-РС-300-6,3-А-4/5,5

112M4

5,5

93

203

9

СТУД-РС-300-6,3-Б-4/5,5

112M4

5,5

93

216

10

СТУД-РС-300-6,3-В-4/7,5

132S4

7,5

93

232

11

СТУД-РС-300-6,3-Б-4/7,5

132S4

7,5

93

240

12

СТУД-РС-300-6,3-Б-4/11

132M4

11

93

252

Графики для вентиляторов СТУД-РС-300-7,1

СТУД-РС-300-7,1 - 1000 Об/мин

Графики для вентиляторов СТУД-РС-300-7,1

СТУД-РС-300-7,1 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-7,1-А-6/2,2

100L6

2,2

87

233

2

СТУД-РС-300-7,1-Б-6/2,2

100L6

2,2

87

248

3

СТУД-РС-300-7,1-А-6/3

112MA6

3

87

239

4

СТУД-РС-300-7,1-Б-6/3

112MA6

3

87

254

5

СТУД-РС-300-7,1-В-6/4

112MB6

4

87

253

6

СТУД-РС-300-7,1-Б-6/4

112MB6

4

87

262

7

СТУД-РС-300-7,1-Б-6/5,5

132S6

5,5

88

289

8

СТУД-РС-300-7,1-А-4/7,5

132S4

7,5

97

280

9

СТУД-РС-300-7,1-Б-4/7,5

132S4

7,5

97

295

10

СТУД-РС-300-7,1-А-4/11

132M4

11

97

292

11

СТУД-РС-300-7,1-Б-4/11

132M4

11

97

307

12

СТУД-РС-300-7,1-В-4/15

160S4

15

97

336

13

СТУД-РС-300-7,1-Б-4/15

160S4

15

97

345

Графики для вентиляторов СТУД-РС-300-8

СТУД-РС-300-8 - 1000 Об/мин

Графики для вентиляторов СТУД-РС-300-8

СТУД-РС-300-8 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-8-А-6/4

112MB6

4

91

342

2

СТУД-РС-300-8-Б-6/4

112MB6

4

91

362

3

СТУД-РС-300-8-А-6/5,5

132S6

5,5

91

369

4

СТУД-РС-300-8-Б-6/5,5

132S6

5,5

91

389

5

СТУД-РС-300-8-В-6/7,5

132M6

7,5

91

391

6

СТУД-РС-300-8-Б-6/7,5

132M6

7,5

91

402

7

СТУД-РС-300-8-Б-6/11

160S6

11

92

445

8

СТУД-РС-300-8-А-4/15

160S4

15

100

425

9

СТУД-РС-300-8-Б-4/15

160S4

15

100

445

10

СТУД-РС-300-8-А-4/18,5

160M4

18,5

100

442

11

СТУД-РС-300-8-Б-4/18,5

160M4

18,5

100

462

12

СТУД-РС-300-8-А-4/22

180S4

22

101

470

13

СТУД-РС-300-8-Б-4/22

180S4

22

101

490

14

СТУД-РС-300-8-В-4/30

180M4

30

101

499

15

СТУД-РС-300-8-Б-4/30

180M4

30

101

510

Графики для вентиляторов СТУД-РС-300-9

СТУД-РС-300-9 - 750 Об/мин

Графики для вентиляторов СТУД-РС-300-9

СТУД-РС-300-9 - 1000 Об/мин

Графики для вентиляторов СТУД-РС-300-9

СТУД-РС-300-9 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-9-А-8/3

112MB8

3

88

434

2

СТУД-РС-300-9-Б-8/3

112MB8

3

88

459

3

СТУД-РС-300-9-А-8/4

132S8

4

88

464

4

СТУД-РС-300-9-Б-8/4

132S8

4

88

489

5

СТУД-РС-300-9-В-8/5,5

132M8

5,5

89

489

6

СТУД-РС-300-9-Б-8/5,5

132M8

5,5

89

502

7

СТУД-РС-300-9-Б-8/7,5

160S8

7,5

89

545

8

СТУД-РС-300-9-А-6/7,5

132M6

7,5

95

477

9

СТУД-РС-300-9-Б-6/7,5

132M6

7,5

95

502

10

СТУД-РС-300-9-А-6/11

160S6

11

95

520

11

СТУД-РС-300-9-Б-6/11

160S6

11

95

545

12

СТУД-РС-300-9-В-6/15

160M6

15

95

561

13

СТУД-РС-300-9-Б-6/15

160M6

15

95

574

14

СТУД-РС-300-9-А-4/30

180M4

30

104

585

15

СТУД-РС-300-9-Б-4/30

180M4

30

104

610

16

СТУД-РС-300-9-А-4/37

200M4

37

104

640

17

СТУД-РС-300-9-Б-4/37

200M4

37

104

665

18

СТУД-РС-300-9-В-4/45

200L4

45

104

677

19

СТУД-РС-300-9-Б-4/45

200L4

45

104

690

20

СТУД-РС-300-9-Б-4/55

225M4

55

104

755

Графики для вентиляторов СТУД-РС-300-10

СТУД-РС-300-10 - 750 Об/мин

Графики для вентиляторов СТУД-РС-300-10

СТУД-РС-300-10 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-10-А-8/5,5

132M8

5,5

92

542

2

СТУД-РС-300-10-Б-8/5,5

132M8

5,5

92

572

3

СТУД-РС-300-10-А-8/7,5

160S8

7,5

92

585

4

СТУД-РС-300-10-Б-8/7,5

160S8

7,5

92

615

5

СТУД-РС-300-10-В-8/11

160M8

11

92

624

6

СТУД-РС-300-10-Б-8/11

160M8

11

92

640

7

СТУД-РС-300-10-А-6/15

160M6

15

98

614

8

СТУД-РС-300-10-Б-6/15

160M6

15

98

644

9

СТУД-РС-300-10-А-6/18,5

180M6

18,5

98

640

10

СТУД-РС-300-10-Б-6/18,5

180M6

18,5

98

670

11

СТУД-РС-300-10-В-6/22

200M6

22

98

684

12

СТУД-РС-300-10-Б-6/22

200M6

22

98

700

13

СТУД-РС-300-10-Б-6/30

200L6

30

98

735

Графики для вентиляторов СТУД-РС-300-11

СТУД-РС-300-11 - 750 Об/мин

Графики для вентиляторов СТУД-РС-300-11

СТУД-РС-300-11 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-11,2-А-8/11

160M8

11

95

840

2

СТУД-РС-300-11,2-Б-8/11

160M8

11

95

880

3

СТУД-РС-300-11,2-А-8/15

180M8

15

96

870

4

СТУД-РС-300-11,2-Б-8/15

180M8

15

96

910

5

СТУД-РС-300-11,2-В-8/18,5

200M8

18,5

96

936

6

СТУД-РС-300-11,2-Б-8/18,5

200M8

18,5

96

955

7

СТУД-РС-300-11,2-А-6/22

200M6

22

102

900

8

СТУД-РС-300-11,2-А-6/30

200L6

30

102

935

9

СТУД-РС-300-11,2-Б-6/30

200L6

30

102

975

10

СТУД-РС-300-11,2-А-6/37

225M6

37

102

998

11

СТУД-РС-300-11,2-Б-6/37

225M6

37

102

1038

12

СТУД-РС-300-11,2-В-6/45

250S6

45

102

1151

13

СТУД-РС-300-11,2-Б-6/45

250S6

45

102

1170

Графики для вентиляторов СТУД-РС-300-12,5

СТУД-РС-300-12,5 - 750 Об/мин

Графики для вентиляторов СТУД-РС-300-12,5

СТУД-РС-300-12,5 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РС-300-12,5-А-8/15

180M8

15

99

1070

2

СТУД-РС-300-12,5-А-8/18,5

200M8

18,5

99

1115

3

СТУД-РС-300-12,5-Б-8/18,5

200M8

18,5

99

1235

4

СТУД-РС-300-12,5-А-8/22

200L8

22

99

1140

5

СТУД-РС-300-12,5-Б-8/22

200L8

22

99

1260

6

СТУД-РС-300-12,5-В-8/30

225M8

30

99

1222

7

СТУД-РС-300-12,5-Б-8/30

225M8

30

99

1315

8

СТУД-РС-300-12,5-Б-8/37

250S8

37

99

1410

9

СТУД-РС-300-12,5-А-6/37

225M6

37

105

1198

10

СТУД-РС-300-12,5-А-6/45

250S6

45

105

1330

11

СТУД-РС-300-12,5-Б-6/45

250S6

45

105

1450

12

СТУД-РС-300-12,5-А-6/55

250M6

55

105

1370

13

СТУД-РС-300-12,5-Б-6/55

250M6

55

105

1490

14

СТУД-РС-300-12,5-В-6/75

280S6

75

105

1487

15

СТУД-РС-300-12,5-Б-6/75

280S6

75

105

1580

16

СТУД-РС-300-12,5-Б-6/90

280M6

90

105

1594

Сопутствующие товары

Комплект монтажных опор МОВ-ОВ

Требуются для монтажа осевых и радиальных вентиляторов с цилиндрическим корпусом

Диффузор

Устанавливается на выходе из вентилятора для перехода с сечения вентилятора на большее сечение воздуховодав

Гибкие вставки

Подсоединяются к фланцам вентиляторов на сторонах всасывания и нагнетания.

Клапан вертикального выброса

Устанавливается на стороне нагнетания радиальных вентиляторов при выпуске потока вверх (Л0°, Пр0°)
