Описание

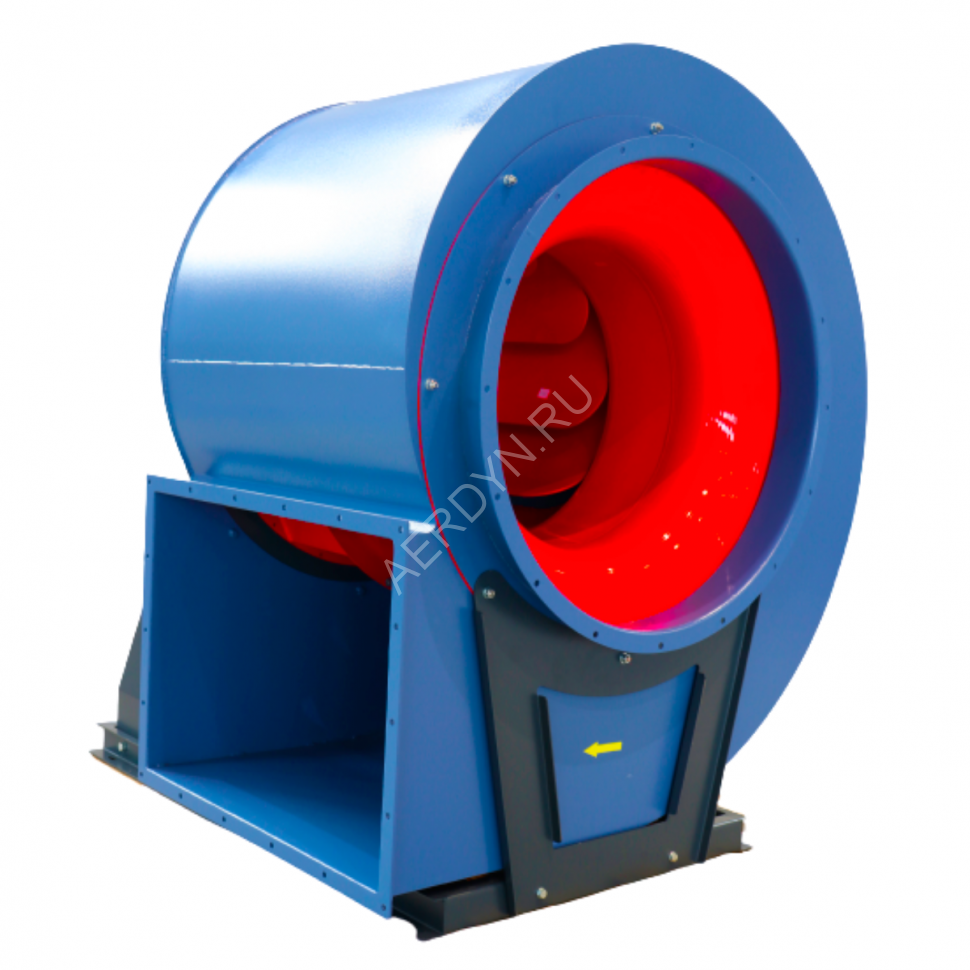

Приточный радиальный вентилятор низкого давления со спиральным корпусом ПОСТ-РС

ПОСТ-РС – приточный радиальный вентилятор для систем ПДВ


Вентилятор имеет высокоэффективное рабочее колесо с назад загнутыми лопатками, установленное в спиральном корпусе. Рабочее колесо устанавливается непосредственно на вал электродвигателя.

Положение выпускного патрубка может варьироваться при производстве, как представлено далее на габаритных эскизах, и должно указываться при заказе.

Вентилятор выпускается с различными ширинами рабочего колеса, что отражено в условном обозначении типоразмера. С типом колеса «Б» вентилятор имеет более широкий корпус в направлении оси вращения колеса, чем с колесом «А» или «В». Тип «Б» при аналогичной мощности обеспечивает более высокие расходы воздуха, но меньшее максимальное развиваемое давление.

Вентилятор изготавливается из углеродистых сталей с полимерным покрытием.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Колесо

Рабочее колесо крепится непосредственно на вал электродвигателя. Рабочее колесо и входной коллектор были оптимизированы на основе расчетов и испытаний с целью получения высоких значений коэффициента полезного действия (КПД): форма и относительные размеры переднего диска, форма лопатки и углы её установки на входе и выходе из колеса, форма заднего диска.

Типоразмерный ряд

Типоразмерный ряд включает 15 типоразмеров с номинальными диаметрами рабочего колеса от 2,5 до 12,5 дм.

Преимущества

Для каждого типоразмера разработаны несколько вариантов рабочего колеса, отличающихся геометрией лопаток, что позволило получить густую сеть аэродинамических характеристик в широком диапазоне по объемному расходу воздуха, и не допустить завышение потребляемой вентилятором мощности при подборе вентилятора с заданными параметрами. Рабочее колесо выполняется обычной (тип А) или увеличенной ширины (тип Б), последнее обеспечивает существенное расширение аэродинамической характеристики вентилятора по объемному расходу воздуха для каждого типоразмера при незначительном уменьшении давления и КПД вентилятора по сравнению с узким колесом. Вентилятор с широким рабочим колесом (тип Б) может заменить вентилятор двухстороннего всасывания когда необходимы большие расходы воздуха. Существенным достоинством вентилятора с широким колесом (тип Б) является высокая доля статического давления в полном давлении вентилятора, что упрощает его согласование с вентиляционной сетью.

Комплектация

По запросу возможна комплектация вентиляторов дополнительными опциями: смотровые лючки, дренаж улитки, тепло-шумоизолирующий корпус, направляющий аппарат на входе, гибкие вставки на входе и выходе, виброизоляторы, частотный преобразователь, устройство плавного пуска и т.д.

При категориях У1, УХЛ1, Т1 комплектуется защитой электродвигателя от осадков.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Вентиляторы серии РАСП имеют одинаковые характеристики с вентиляторами ПОСТ-РС. Динамические давления Pdv соответствуют средней скорости в выпускном патрубке вентилятора. Они отличаются для типоразмеров с разной шириной корпуса и даны на диаграммах с соответствующей пометкой. Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень звуковой мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе равен Lw. Корректированный уровень звуковой мощности на выходе в вентилятор больше Lw на 3 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 3 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы – i , Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности ∆Lwi

2

-15

-13

-10

-7

-7

-4

-8

-13

4

-13

-9

-7

-6

-3

-7

-12

-18

6

-10

-6

-7

-2

-4

-9

-15

-21

8

-7

-5

-4

-1

-5

-10

-16

-22

Указания по электромонтажу

Схемы подключений и установка перемычек в клеммной коробке двигателя для разных питающих напряжений показаны на рисунках ниже. По умолчанию перемычки в клеммной коробке электродвигателей, установленных в вентиляторах, подготовлены для работы в трёхфазной сети с питающим напряжением 380 В.

для электродвигателей с номинальным напряжением δ/y 220/380 в –

для электродвигателей с номинальным напряжением δ/y 380/660 в –

схема-220в

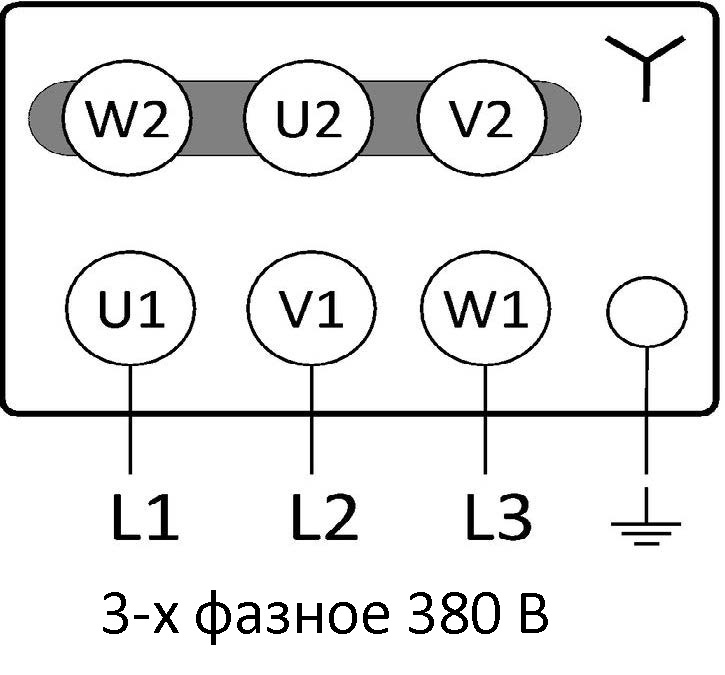

схема-380в
схема-380в

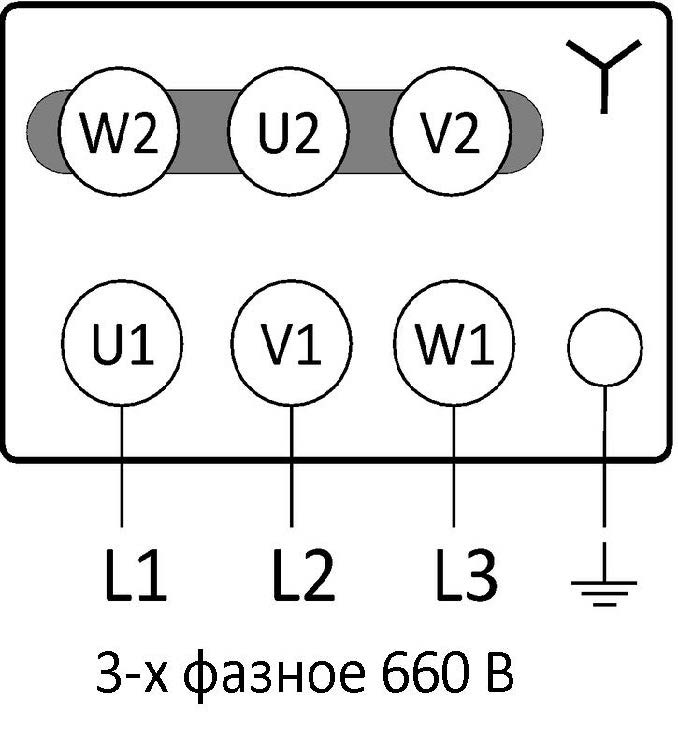

схема-660в

Габаритно-присоединительные размеры


Типоразмерный ряд вентиляторов ПОСТ-РС

Номер вентилятора

Размеры, мм

Кол-во, шт.

h

l

Lmax

A

D

D1

d1

a1

A1

a2

A2

d2

L

C1

C2

C3

d3

n1

n2

n3

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

А, В

Б

2,5

305

142

180

455

590

162

250

280

7

173

195

173

248

195

270

8,5

395

550

220

345

420

74

112

10

8

4

4

4

2,8

360

154

196

525

692

182

280

310

7

195

217

195

278

217

300

8,5

418

650

295

370

429

75

122

10

8

4

4

4

3,15

380

167

215

595

737

205

315

345

7

218

240

218

313

240

335

8,5

475

700

420

425

520

90

142

10

8

4

4

4

3,55

430

180

233

665

748

231

355

395

8

248

270

248

353

270

375

8,5

545

748

420

465

571

95

148

10

8

4

4

4

4

470

195

258

700

756

260

400

440

8

278

300

278

398

300

420

8,5

578

700

470

530

650

105

165

12

8

4

4

4

4,5

530

215

283

679

862

292

450

490

8

314

345

314

448

345

480

11

625

830

500

545

680

125

193

12

8

4

4

4

5

575

230

307

800

950

325

500

540

8

349

380

348

498

380

530

11

650

800

525

560

710

135

210

12

12

4

4

4

5,6

640

255

348

800

1045

364

560

600

8

391

422

390

558

422

590

11

705

918

550

615

783

160

244

12

12

4

4

4

6,3

720

295

395

920

1155

410

630

670

8

439

470

438

628

470

660

11

790

1022

630

690

859

150

245

14

12

4

4

4

7,1

800

329

435,5

1155

1373

462

710

760

8

497

530

495

710

530

745

9

940

1033

710

780

993

175

282

14

16

16

18

4

8

905

370

490

1318

1447

520

800

850

10

560

600

558

798

600

840

11

1100

1342

850

940

1175

210

330

14

16

16

18

4

9

1015

400

541

1415

1623

585

900

950

10

630

670

630

900

670

940

11

1200

1505

720

950

1220

270

405

15

16

20

20

6

10

1130

430

600

1505

1696

650

1000

1050

12

700

750

698

998

750

1055

12

1330

1580

880

1000

1300

265

415

15

16

20

20

6

11,2

1235

520

688

1735

2120

728

1120

1180

12

784

830

784

1120

830

1181

13

1517

1853

1164

1440

1776

440

608

15

20

24

24

6

12,5

1380

545

733

1930

2330

815

1250

1310

12

875

930

875

1250

930

1310

13

1720

2095

1260

1375

1770

310

498

15

20

24

24

6

Типоразмеры для разных положений корпуса

Номер вентилятора

Пр0; Л0

Пр45; Л45

Пр90; Л90

Пр135; Л135

Пр270; Л270

Пр315; Л315

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

2,5

470

200

495

425

182

630

430

230

565

535

215

550

430

220

505

545

215

490

2,8

520

220

645

475

200

745

460

255

660

595

275

670

460

255

580

595

275

610

3,15

580

250

610

530

225

785

515

285

710

665

265

685

515

285

625

690

265

685

3,55

650

280

690

595

255

895

575

350

800

740

330

775

575

350

710

740

330

685

4

735

315

765

675

285

975

675

365

890

840

335

860

675

365

785

840

365

760

4,5

815

350

845

755

320

1110

730

405

985

945

410

955

730

405

870

945

410

880

5

905

390

930

835

355

1200

805

450

1105

1045

445

1055

805

450

915

1042

450

935

5,6

1000

435

1040

930

395

1355

925

500

1205

1155

505

1175

925

500

1075

1155

465

1040

6,3

1130

485

1170

1045

445

1535

1010

565

1380

1305

570

1360

1010

565

1205

1305

570

1220

7,1

1260

540

1260

1170

555

1690

1085

630

1545

1430

635

1525

1085

630

1345

1430

635

1360

8

1418

610

1420

1320

560

1860

1220

710

1715

1615

660

1665

1225

710

1515

1615

660

1465

9

1624

687

1645

1486

630

2123

1430

800

1952

1851

743

1871

1430

800

1702

1851

743

1645

10

1775

765

1840

1645

700

2375

1600

890

2145

2070

825

2080

1595

885

1895

2070

825

1830

11,2

1990

855

1955

1840

780

2565

1715

995

2370

2255

925

2300

1715

995

2090

2255

925

2020

12,5

2215

950

2180

2055

875

2865

1905

1110

2645

2510

1130

2565

1905

1110

2330

2510

1030

2255

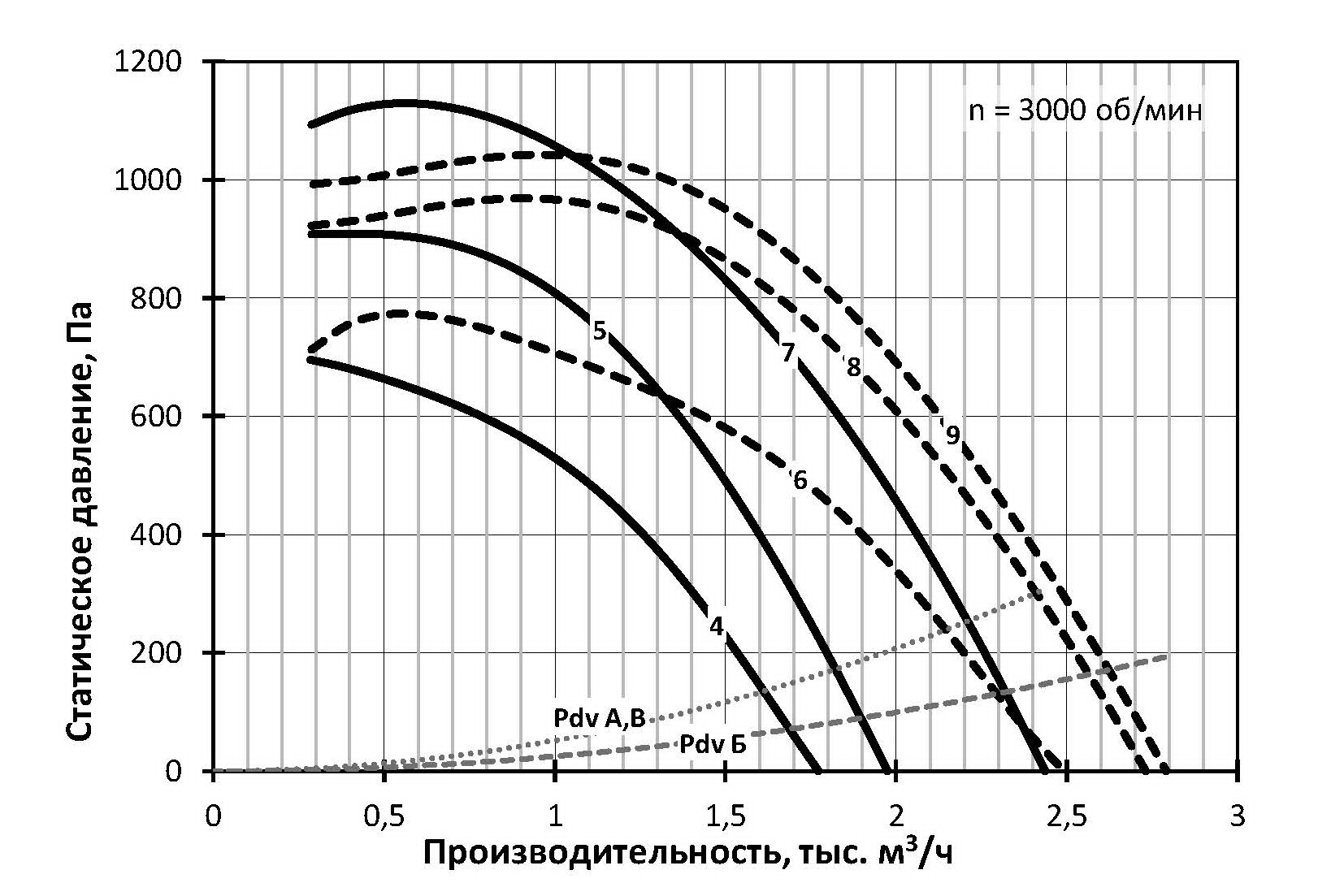

Графики для вентиляторов ПОСТ-РС-2,5

ПОСТ-РС-2,5 - 1500 Об/мин

Графики для вентиляторов ПОСТ-РС-2,5

ПОСТ-РС-2,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-2,5-А-4/0,12

56A4

0,12

63

25

2

ПОСТ-РС-2,5-Б-4/0,12

56A4

0,12

63

26

3

ПОСТ-РС-2,5-Б1-4/0,12

56A4

0,12

63

26

4

ПОСТ-РС-2,5-А-2/0,25

56B2

0,25

79

25

5

ПОСТ-РС-2,5-А-2/0,37

63A2

0,37

79

26

6

ПОСТ-РС-2,5-Б-2/0,37

63A2

0,37

79

27

7

ПОСТ-РС-2,5-В-2/0,55

63B2

0,55

79

27

8

ПОСТ-РС-2,5-Б-2/0,55

63B2

0,55

79

28

9

ПОСТ-РС-2,5-Б-2/0,75

71A2

0,75

79

31

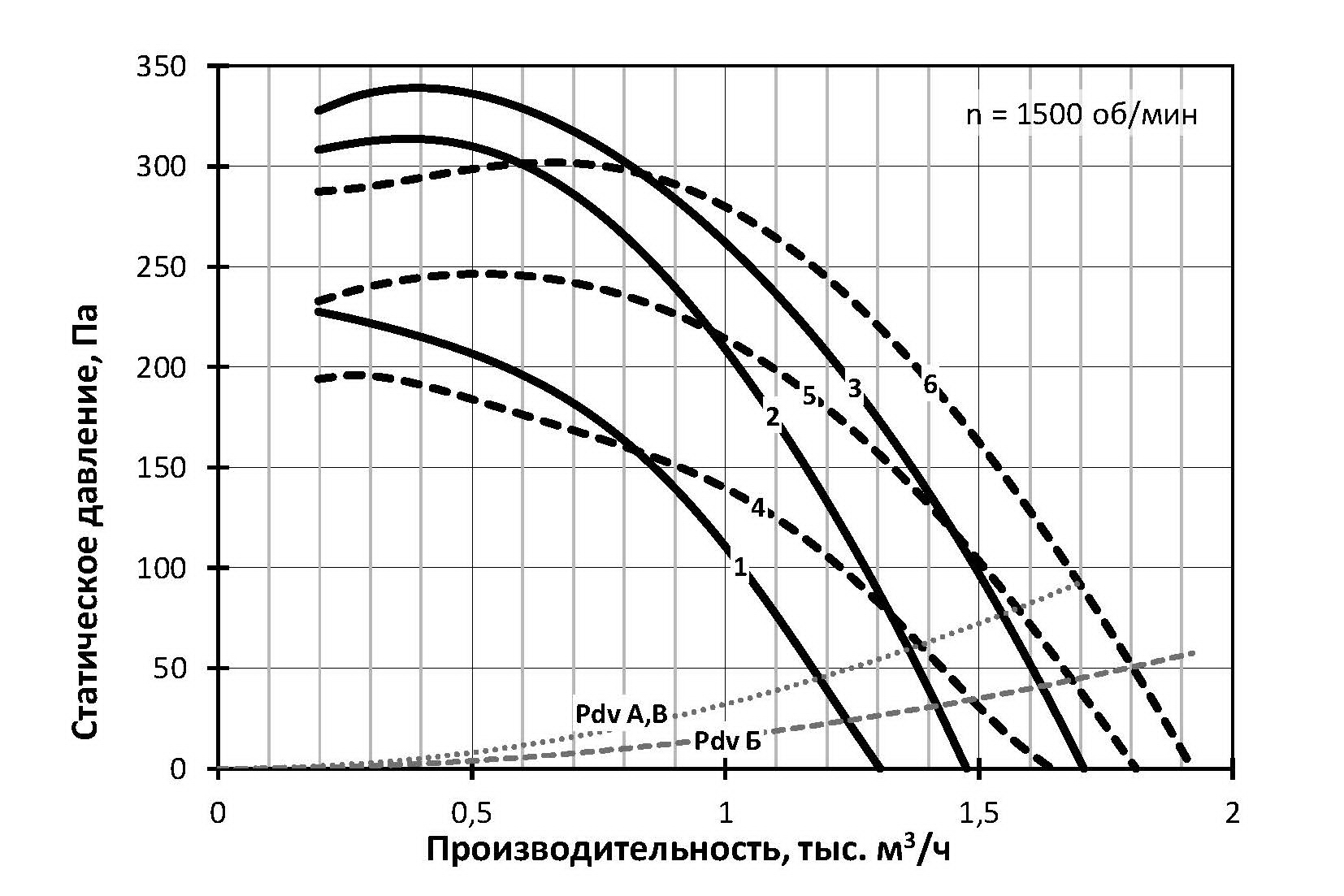

Графики для вентиляторов ПОСТ-РС-2,8

ПОСТ-РС-2,8 - 1500 Об/мин

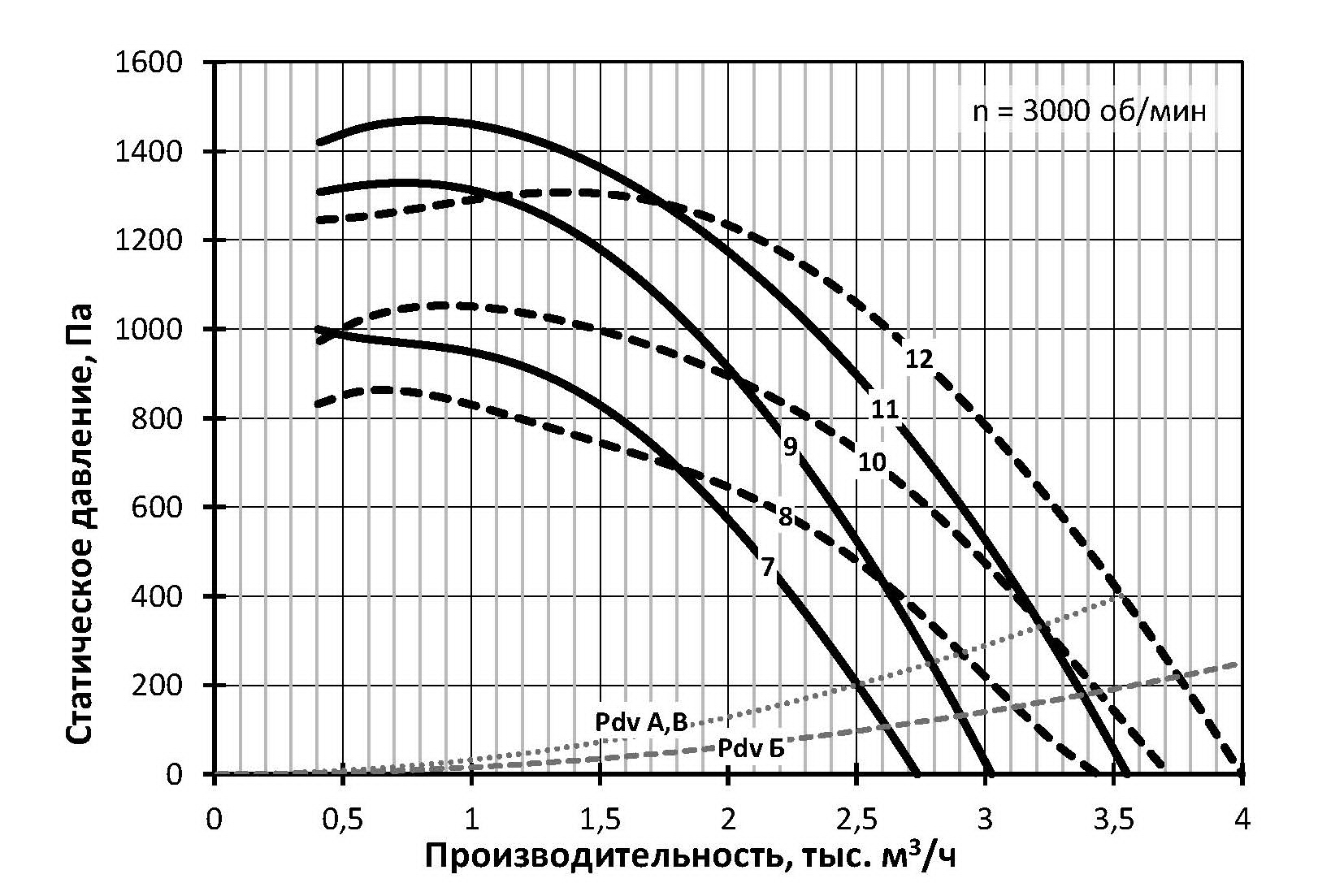

Графики для вентиляторов ПОСТ-РС-2,8

ПОСТ-РС-2,8 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-2,8-А-4/0,12

56A4

0,12

67

30

2

ПОСТ-РС-2,8-А1-4/0,12

56A4

0,12

67

30

3

ПОСТ-РС-2,8-В1-4/0,12

56A4

0,12

67

30

4

ПОСТ-РС-2,8-Б-4/0,12

56A4

0,12

67

32

5

ПОСТ-РС-2,8-Б1-4/0,12

56A4

0,12

67

32

6

ПОСТ-РС-2,8-Б2-4/0,12

56A4

0,12

67

32

7

ПОСТ-РС-2,8-А-2/0,55

63B2

0,55

82

32

8

ПОСТ-РС-2,8-Б-2/0,55

63B2

0,55

82

34

9

ПОСТ-РС-2,8-А-2/0,75

71A2

0,75

83

35

10

ПОСТ-РС-2,8-Б-2/0,75

71A2

0,75

83

37

11

ПОСТ-РС-2,8-В-2/1,1

71B2

1,1

83

38

12

ПОСТ-РС-2,8-Б-2/1,1

71B2

1,1

83

39

Графики для вентиляторов ПОСТ-РС-3,15

ПОСТ-РС-3,15 - 1500 Об/мин

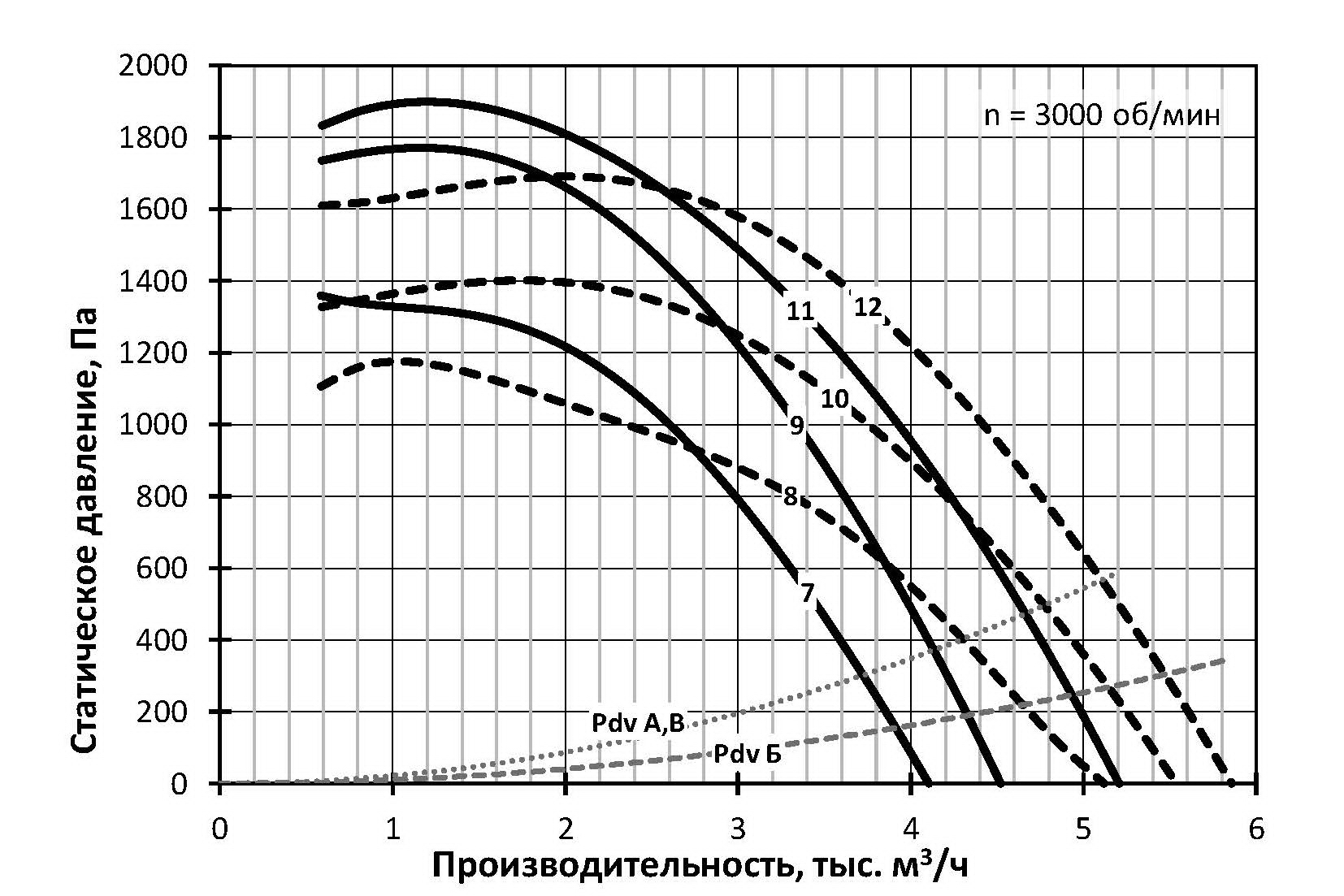

Графики для вентиляторов ПОСТ-РС-3,15

ПОСТ-РС-3,15 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-3,15-А-4/0,12

56A4

0,12

70

35

2

ПОСТ-РС-3,15-Б-4/0,12

56A4

0,12

70

37

3

ПОСТ-РС-3,15-А-4/0,18

56B4

0,18

70

35

4

ПОСТ-РС-3,15-Б-4/0,18

56B4

0,18

70

37

5

ПОСТ-РС-3,15-В-4/0,25

63A4

0,25

71

37

6

ПОСТ-РС-3,15-Б-4/0,25

63A4

0,25

71

38

7

ПОСТ-РС-3,15-А-2/1,1

71B2

1,1

86

43

8

ПОСТ-РС-3,15-Б-2/1,1

71B2

1,1

86

44

9

ПОСТ-РС-3,15-А-2/1,5

80MA2

1,5

87

45

10

ПОСТ-РС-3,15-Б-2/1,5

80MA2

1,5

87

46

11

ПОСТ-РС-3,15-В-2/2,2

80MB2

2,2

87

47

12

ПОСТ-РС-3,15-Б-2/2,2

80MB2

2,2

87

48

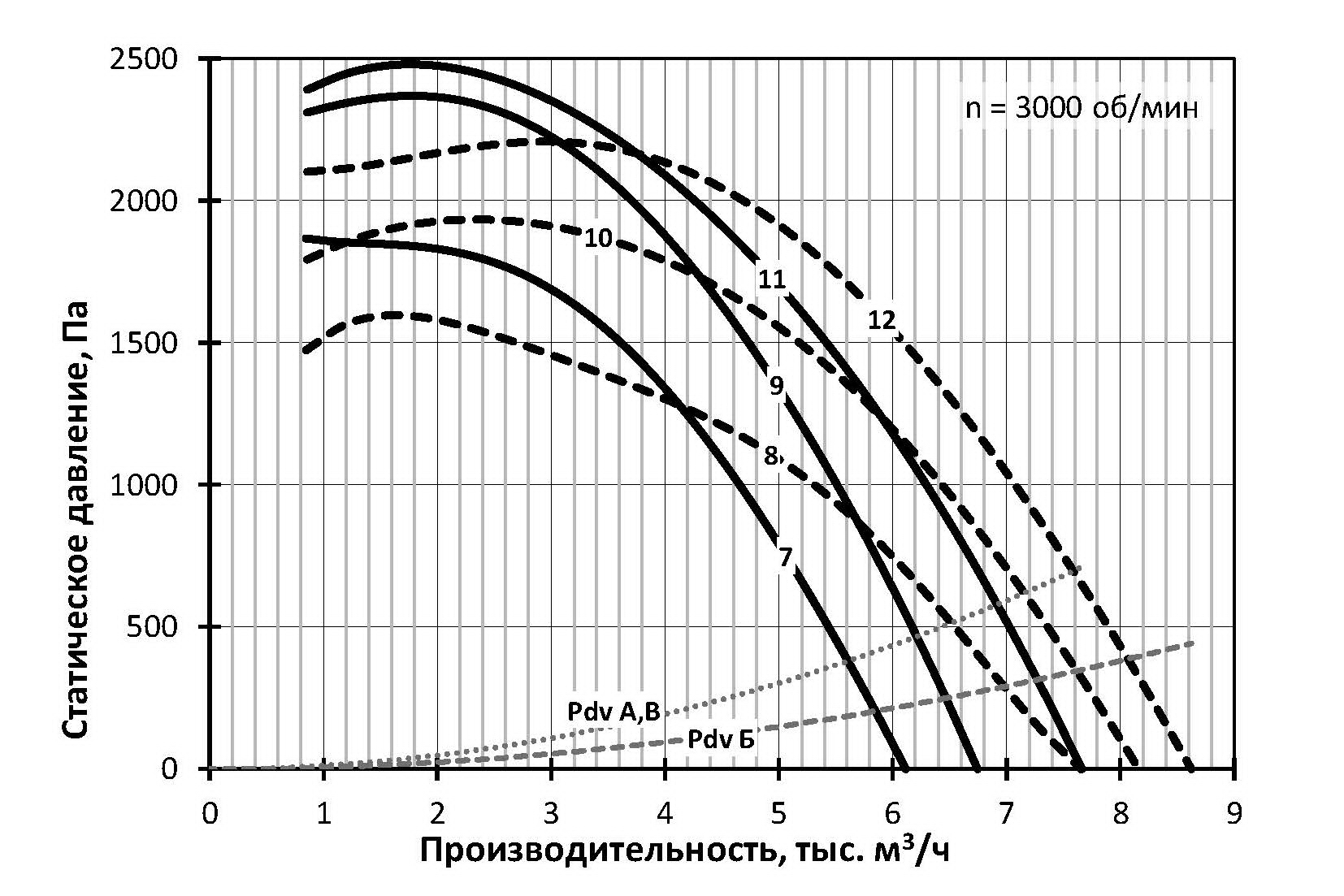

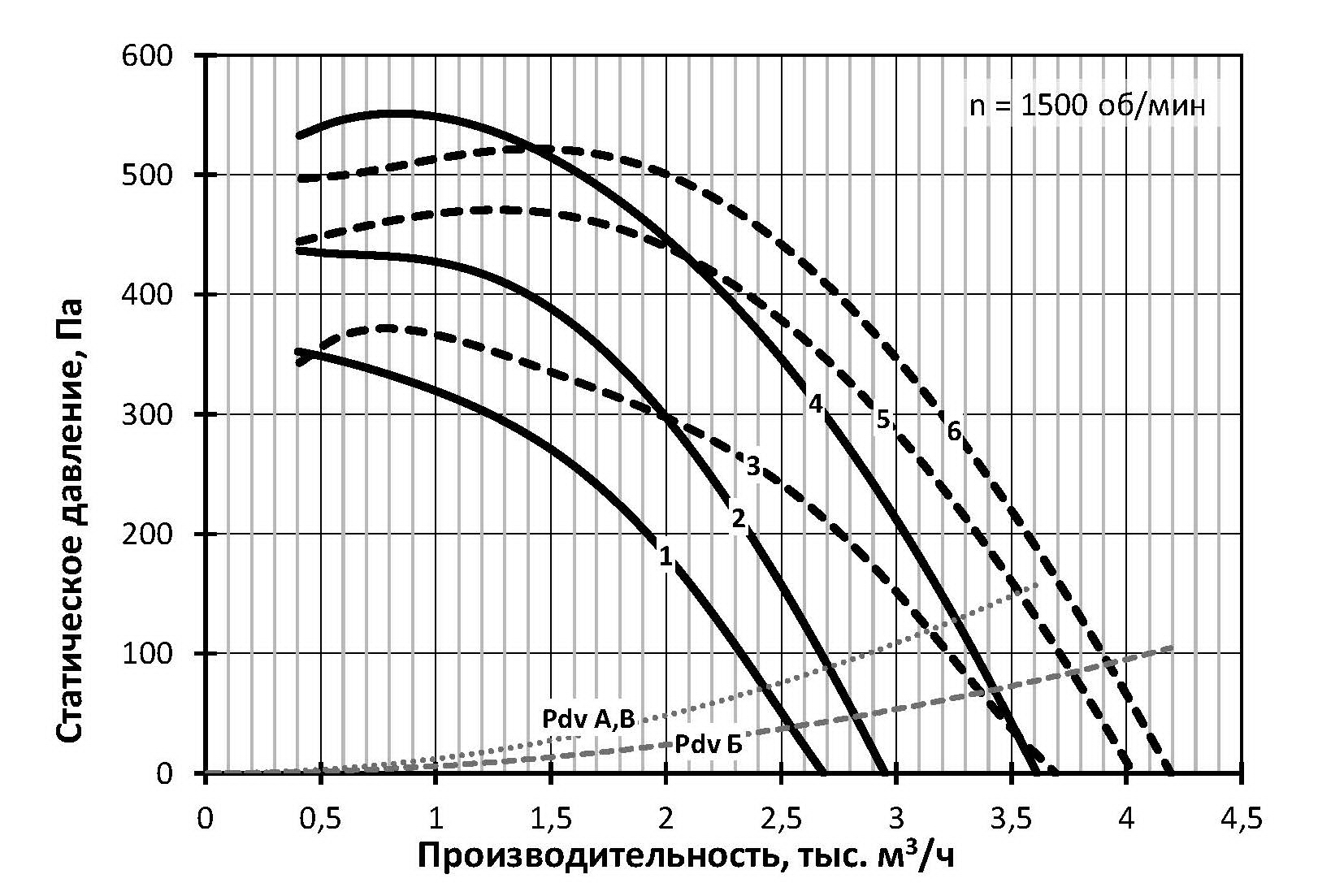

Графики для вентиляторов ПОСТ-РС-3,55

ПОСТ-РС-3,55 - 1500 Об/мин

Графики для вентиляторов ПОСТ-РС-3,55

ПОСТ-РС-3,55 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-3,55-А-4/0,18

56B4

0,18

74

46

2

ПОСТ-РС-3,55-А-4/0,25

63A4

0,25

74

47

3

ПОСТ-РС-3,55-Б-4/0,25

63A4

0,25

74

51

4

ПОСТ-РС-3,55-В-4/0,37

63B4

0,37

74

48

5

ПОСТ-РС-3,55-Б-4/0,37

63B4

0,37

74

51

6

ПОСТ-РС-3,55-Б-4/0,55

71A4

0,55

75

55

7

ПОСТ-РС-3,55-А-2/2,2

80MB2

2,2

90

57

8

ПОСТ-РС-3,55-Б-2/2,2

80MB2

2,2

90

61

9

ПОСТ-РС-3,55-А-2/3

90L2

3

90

59

10

ПОСТ-РС-3,55-Б-2/3

90L2

3

90

63

11

ПОСТ-РС-3,55-В-2/4

100S2

4

90

65

12

ПОСТ-РС-3,55-Б-2/4

100S2

4

90

68

Графики для вентиляторов ПОСТ-РС-4

ПОСТ-РС-4 - 1500 Об/мин

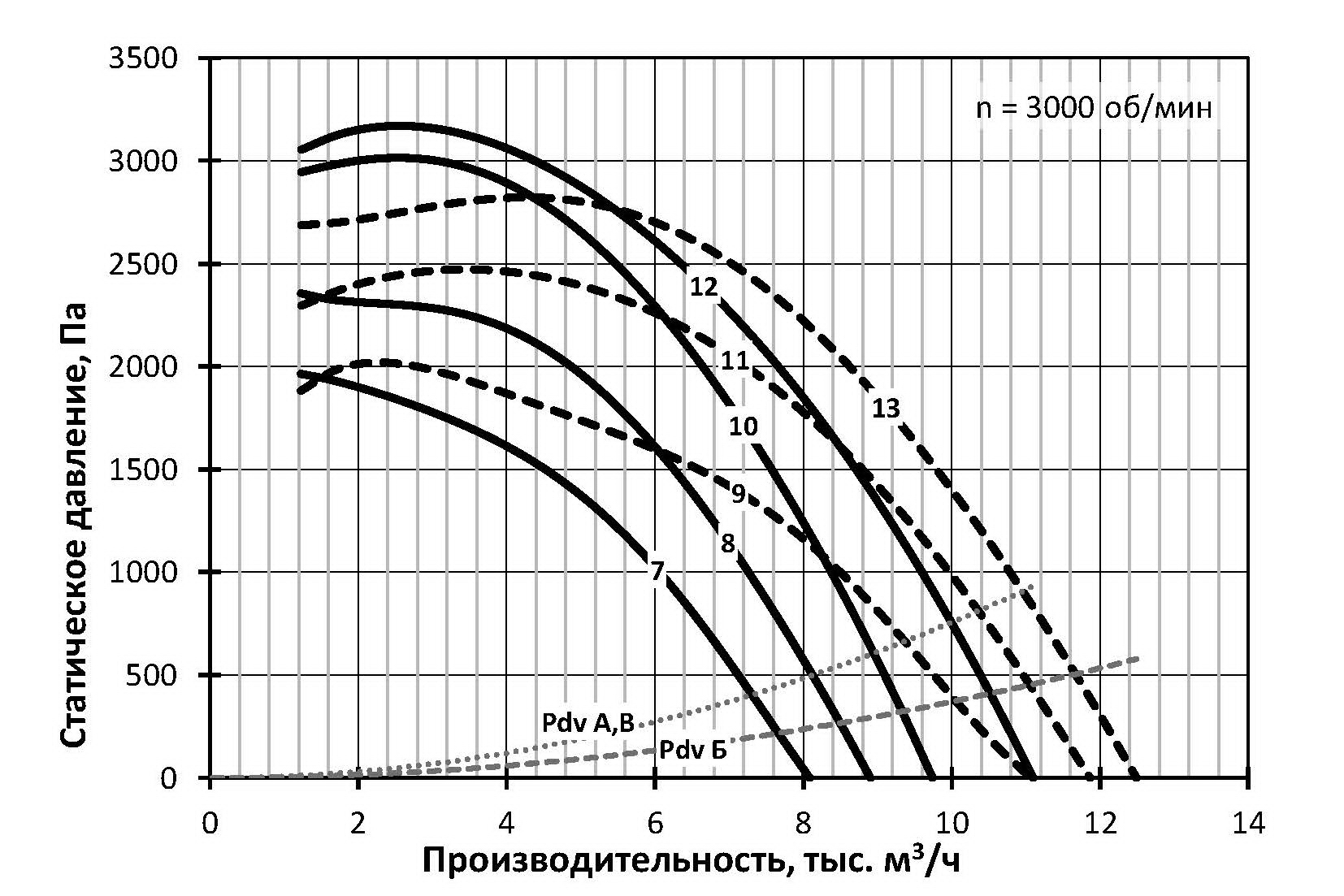

Графики для вентиляторов ПОСТ-РС-4

ПОСТ-РС-4 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-4-А-4/0,37

63B4

0,37

78

63

2

ПОСТ-РС-4-Б-4/0,37

63B4

0,37

78

66

3

ПОСТ-РС-4-А-4/0,55

71A4

0,55

78

67

4

ПОСТ-РС-4-Б-4/0,55

71A4

0,55

78

70

5

ПОСТ-РС-4-В-4/0,75

71B4

0,75

79

70

6

ПОСТ-РС-4-Б-4/0,75

71B4

0,75

79

71

7

ПОСТ-РС-4-А-2/3

90L2

3

94

75

8

ПОСТ-РС-4-А-2/4

100S2

4

94

80

9

ПОСТ-РС-4-Б-2/4

100S2

4

94

83

10

ПОСТ-РС-4-А-2/5,5

100L2

5,5

94

89

11

ПОСТ-РС-4-Б-2/5,5

100L2

5,5

94

92

12

ПОСТ-РС-4-В-2/7,5

112M2

7,5

94

111

13

ПОСТ-РС-4-Б-2/7,5

112M2

7,5

94

112

Графики для вентиляторов ПОСТ-РС-4,5

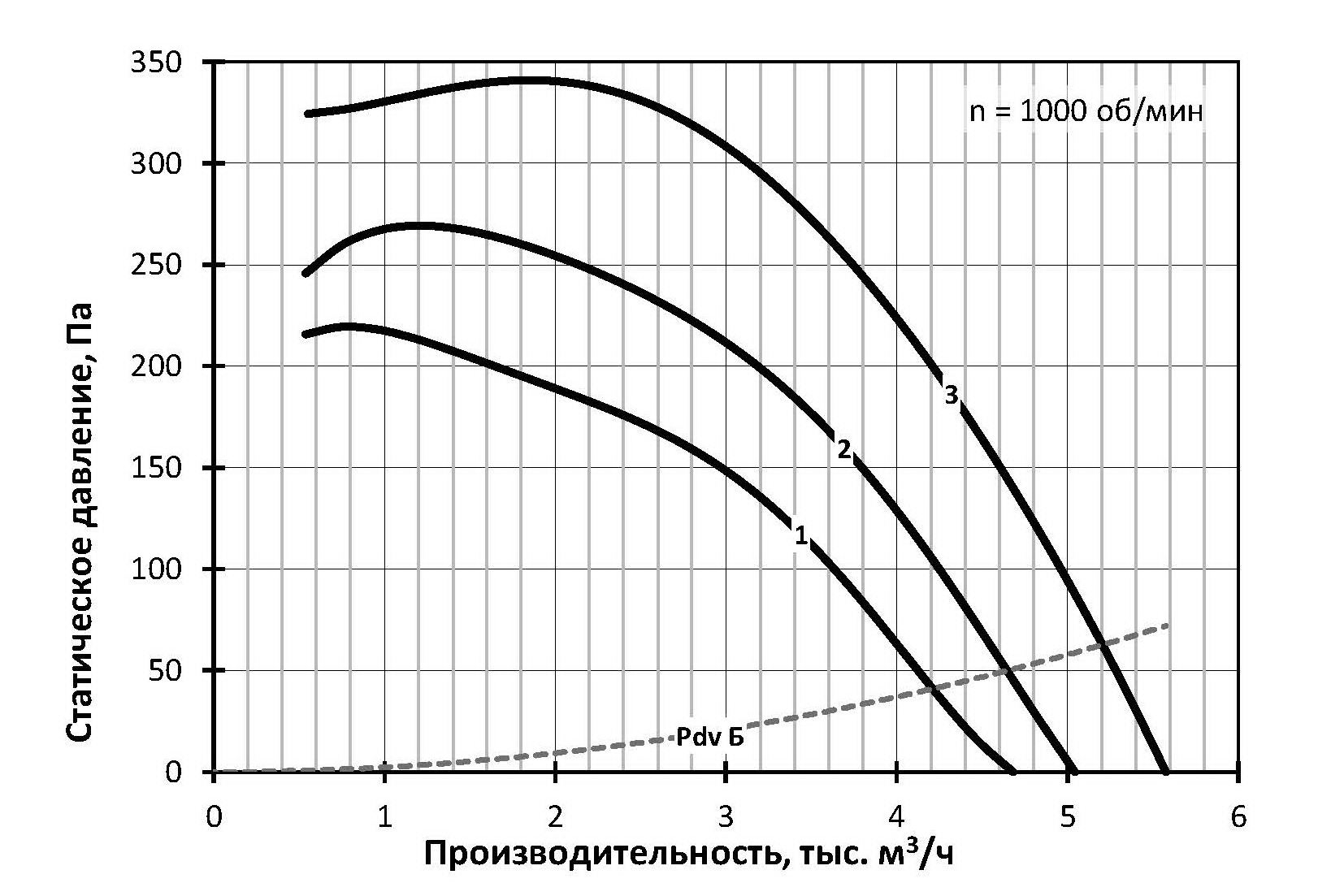

ПОСТ-РС-4,5 - 1000 Об/мин

Графики для вентиляторов ПОСТ-РС-4,5

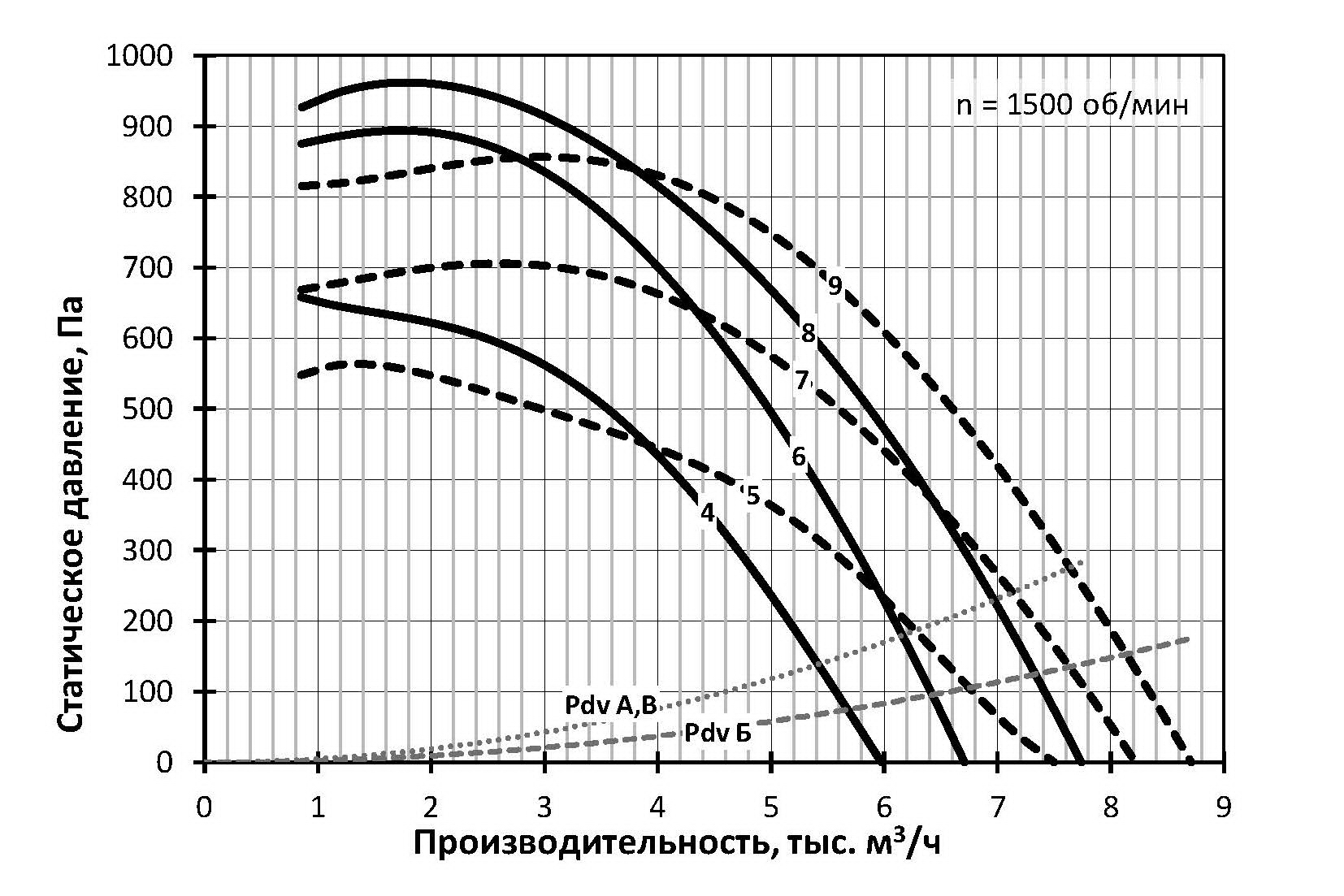

ПОСТ-РС-4,5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-4,5-Б-6/0,18

63A6

0,18

72

95

2

ПОСТ-РС-4,5-Б-6/0,25

63B6

0,25

72

96

3

ПОСТ-РС-4,5-Б-6/0,37

71A6

0,37

73

98

4

ПОСТ-РС-4,5-А-4/0,75

71B4

0,75

82

78

5

ПОСТ-РС-4,5-Б-4/0,75

71B4

0,75

82

100

6

ПОСТ-РС-4,5-А-4/1,1

80MA4

1,1

82

82

7

ПОСТ-РС-4,5-Б-4/1,1

80MA4

1,1

82

104

8

ПОСТ-РС-4,5-В-4/1,5

80MB4

1,5

82

86

9

ПОСТ-РС-4,5-Б-4/1,5

80MB4

1,5

82

106

Графики для вентиляторов ПОСТ-РС-5

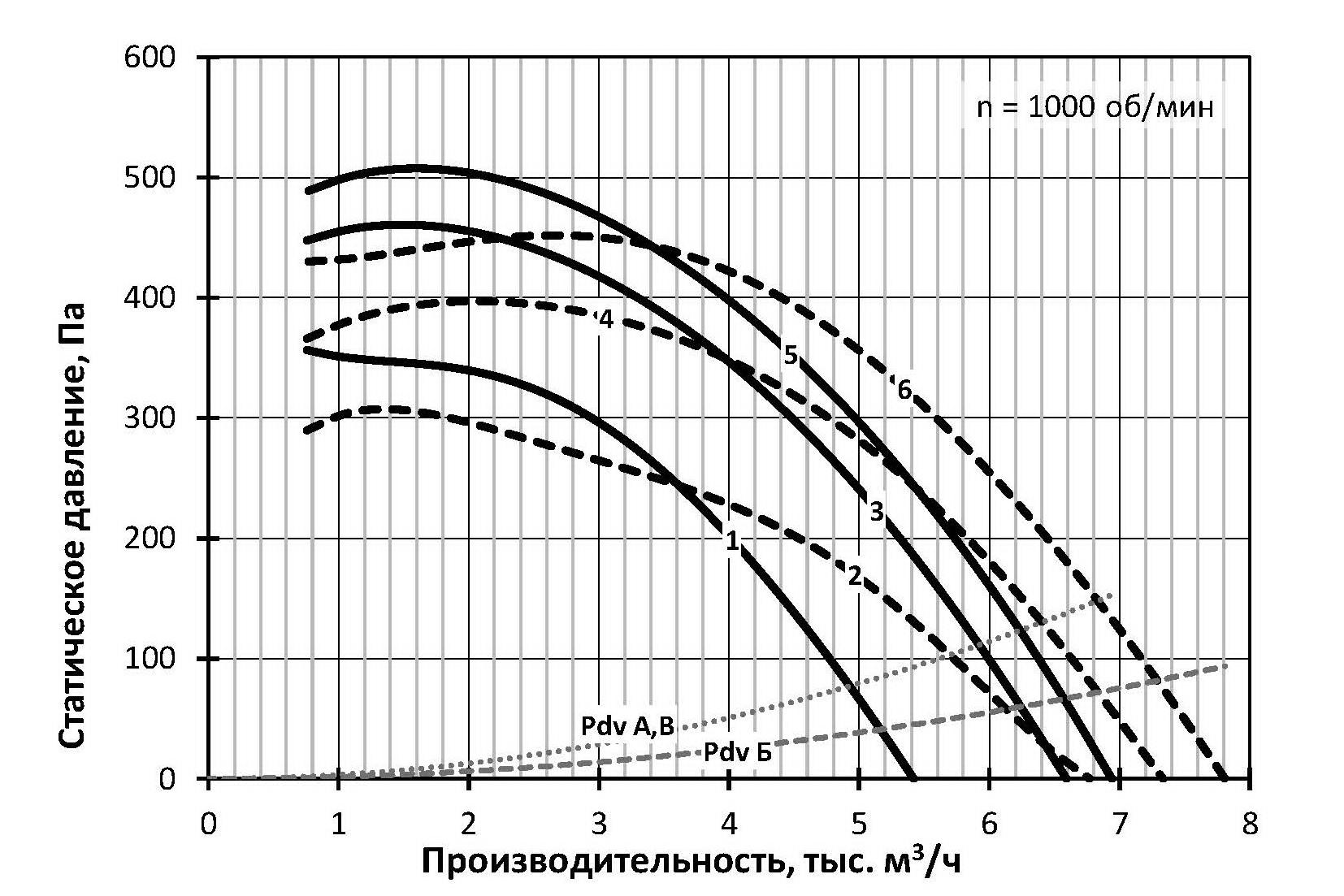

ПОСТ-РС-5 - 1000 Об/мин

Графики для вентиляторов ПОСТ-РС-5

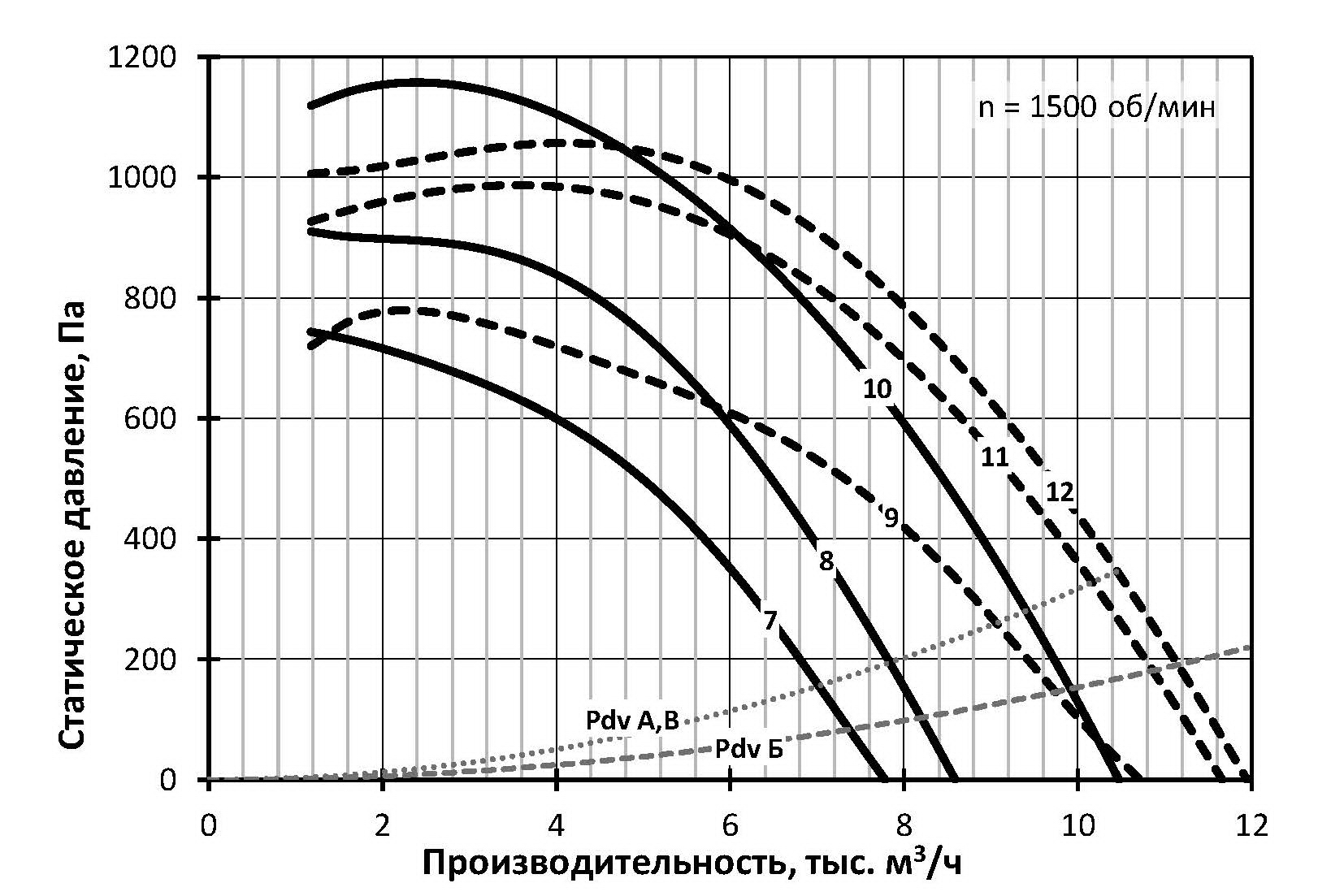

ПОСТ-РС-5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-5-А-6/0,37

71A6

0,37

76

103

2

ПОСТ-РС-5-Б-6/0,37

71A6

0,37

76

108

3

ПОСТ-РС-5-В-6/0,55

71B6

0,55

76

108

4

ПОСТ-РС-5-Б-6/0,55

71B6

0,55

76

110

5

ПОСТ-РС-5-В-6/0,75

80MA6

0,75

76

112

6

ПОСТ-РС-5-Б-6/0,75

80MA6

0,75

76

114

7

ПОСТ-РС-5-А-4/1,1

80MA4

1,1

85

109

8

ПОСТ-РС-5-А-4/1,5

80MB4

1,5

85

111

9

ПОСТ-РС-5-Б-4/1,5

80MB4

1,5

85

116

10

ПОСТ-РС-5-В-4/2,2

90L4

2,2

85

116

11

ПОСТ-РС-5-Б-4/2,2

90L4

2,2

85

119

12

ПОСТ-РС-5-Б-4/3

100S4

3

85

121

Графики для вентиляторов ПОСТ-РС-5,6

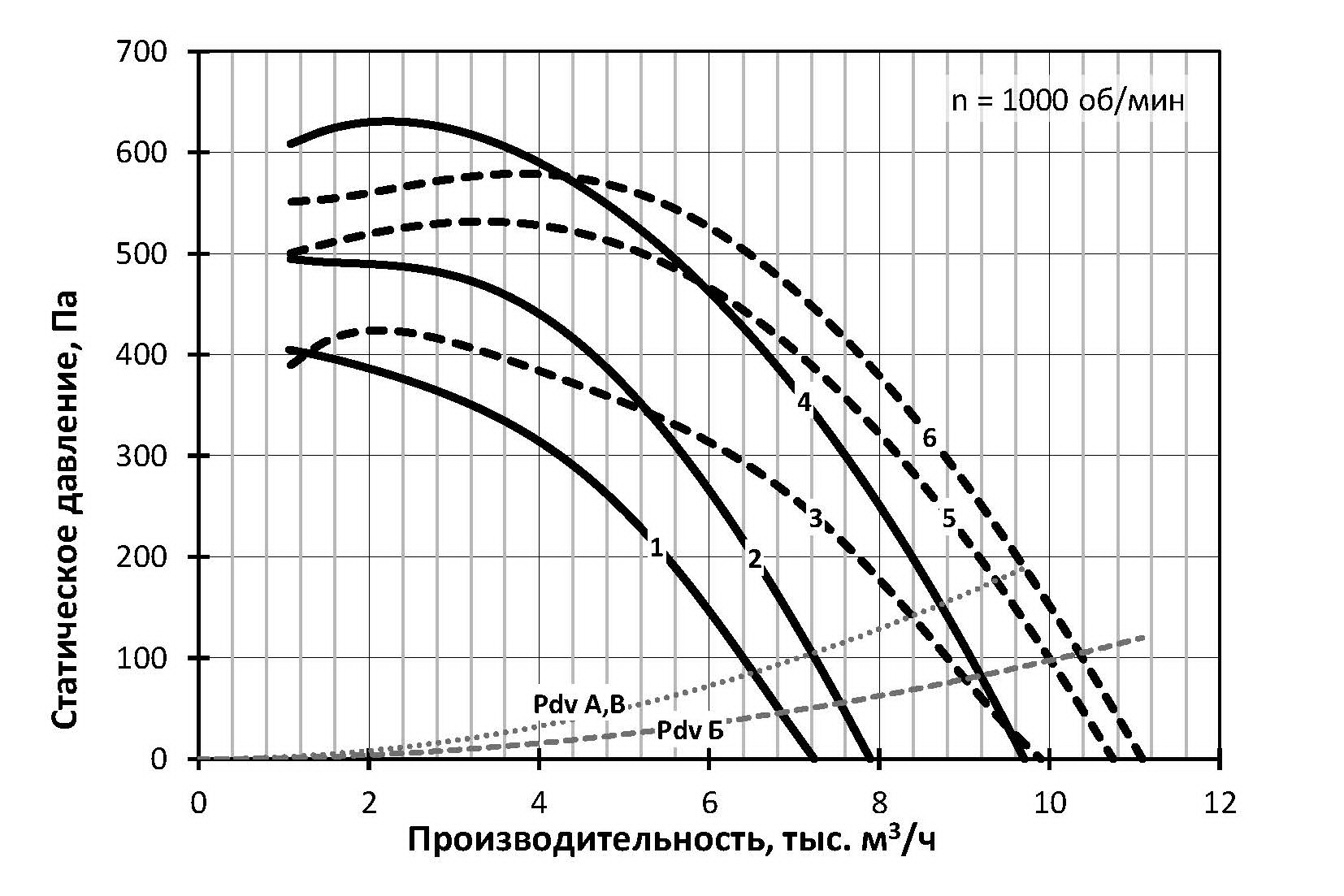

ПОСТ-РС-5,6 - 1000 Об/мин

Графики для вентиляторов ПОСТ-РС-5,6

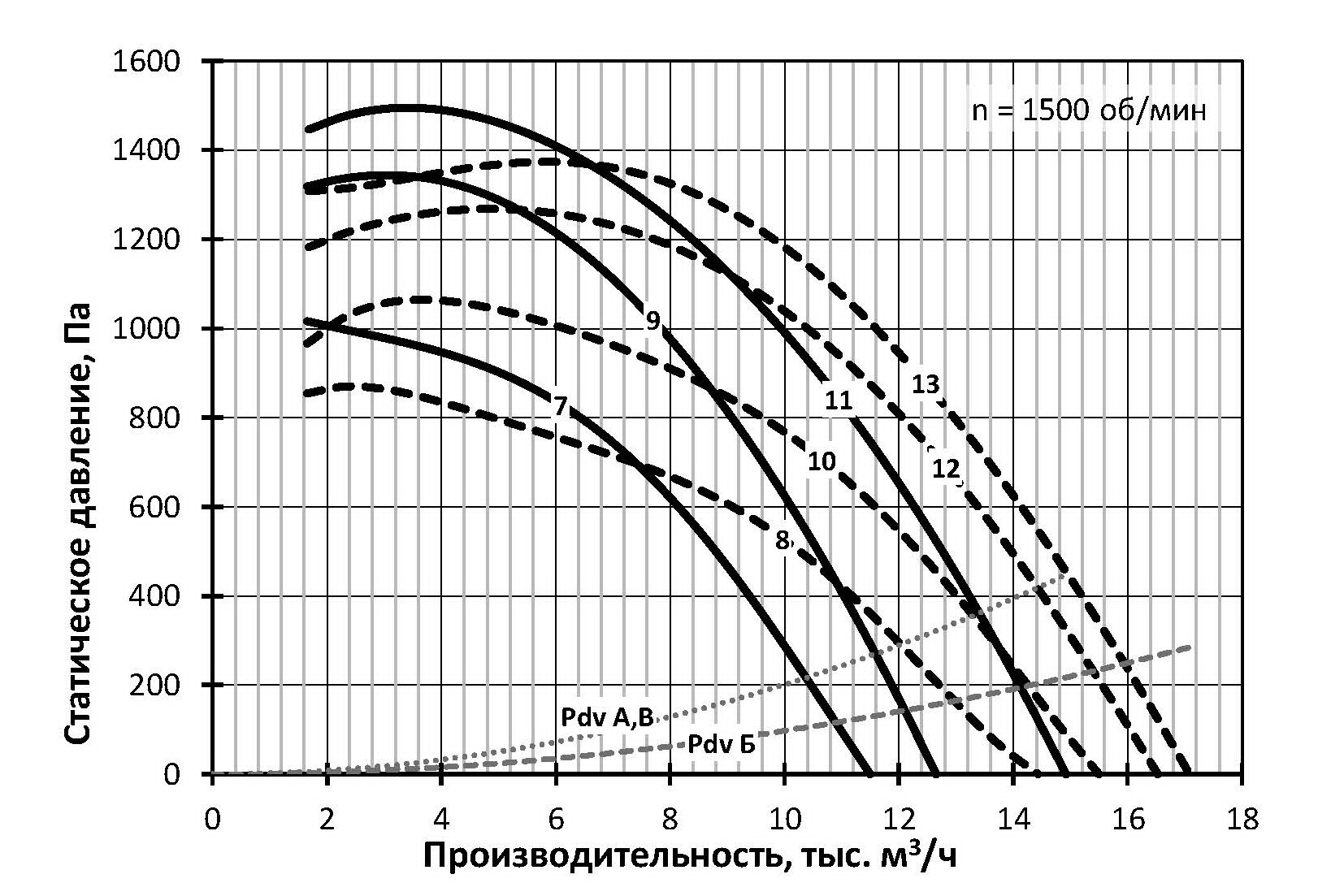

ПОСТ-РС-5,6 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-5,6-А-6/0,55

71B6

0,55

79

125

2

ПОСТ-РС-5,6-А-6/0,75

80MA6

0,75

80

129

3

ПОСТ-РС-5,6-Б-6/0,75

80MA6

0,75

80

139

4

ПОСТ-РС-5,6-В-6/1,1

80MB6

1,1

80

134

5

ПОСТ-РС-5,6-Б-6/1,1

80MB6

1,1

80

141

6

ПОСТ-РС-5,6-Б-6/1,5

90L6

1,5

80

144

7

ПОСТ-РС-5,6-А-4/2,2

90L4

2,2

89

134

8

ПОСТ-РС-5,6-Б-4/2,2

90L4

2,2

89

144

9

ПОСТ-РС-5,6-А-4/3

100S4

3

89

136

10

ПОСТ-РС-5,6-Б-4/3

100S4

3

89

146

11

ПОСТ-РС-5,6-В-4/4

100L4

4

89

148

12

ПОСТ-РС-5,6-Б-4/4

100L4

4

89

155

13

ПОСТ-РС-5,6-Б-4/5,5

112M4

5,5

89

176

Графики для вентиляторов ПОСТ-РС-6,3

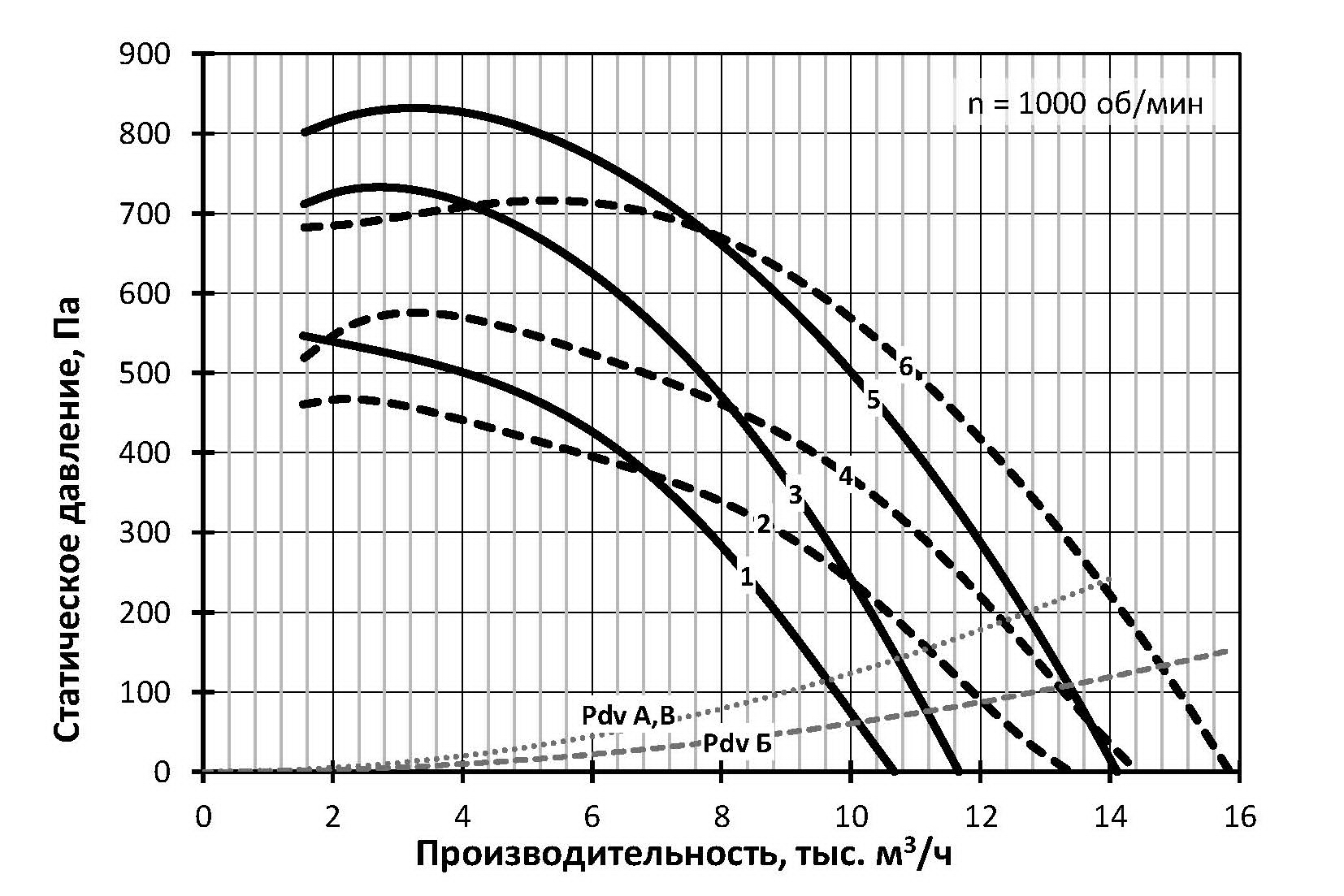

ПОСТ-РС-6,3 - 1000 Об/мин

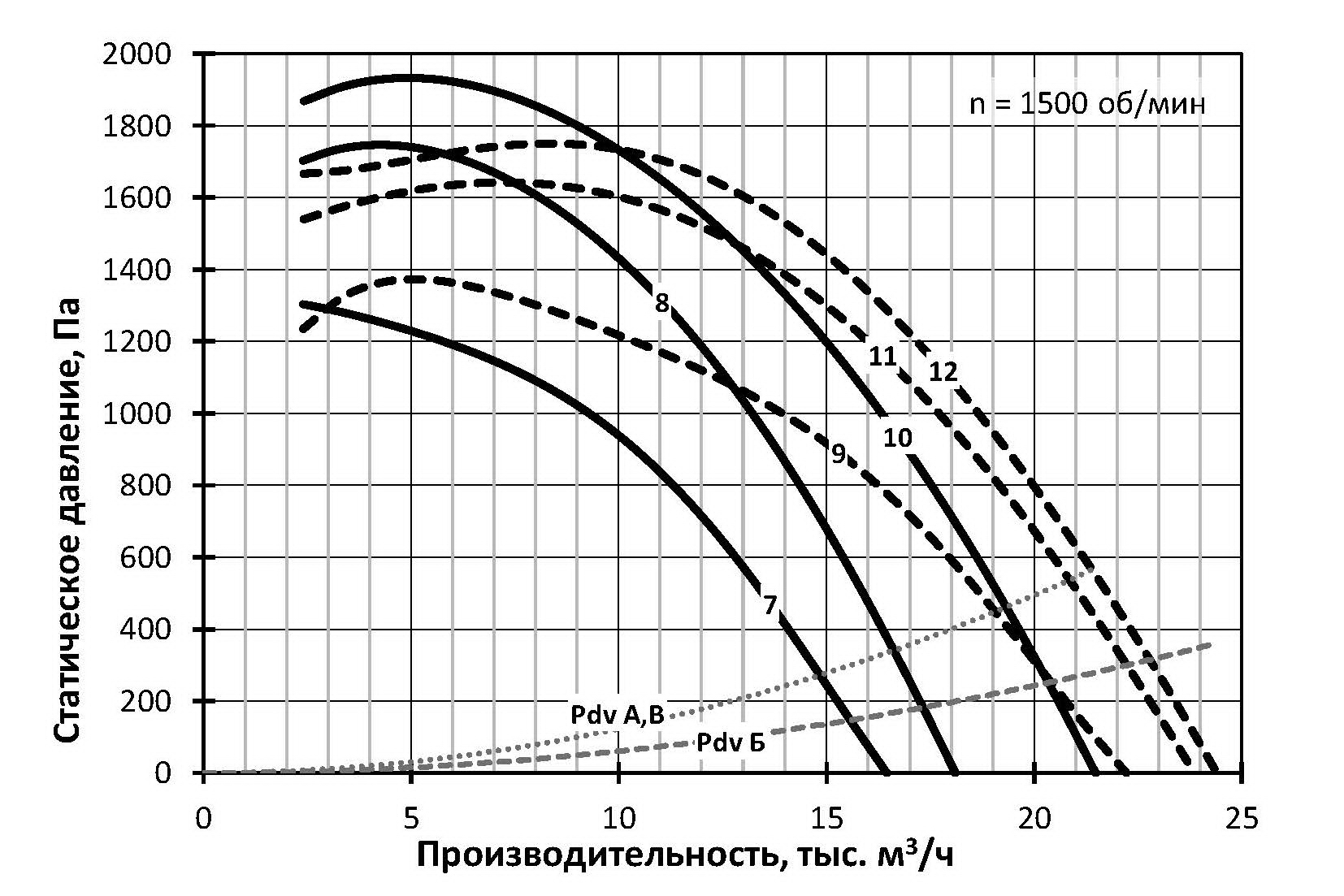

Графики для вентиляторов ПОСТ-РС-6,3

ПОСТ-РС-6,3 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-6,3-А-6/1,1

80MB6

1,1

83

168

2

ПОСТ-РС-6,3-Б-6/1,1

80MB6

1,1

83

181

3

ПОСТ-РС-6,3-А-6/1,5

90L6

1,5

83

171

4

ПОСТ-РС-6,3-Б-6/1,5

90L6

1,5

83

184

5

ПОСТ-РС-6,3-В-6/2,2

100L6

2,2

84

185

6

ПОСТ-РС-6,3-Б-6/2,2

100L6

2,2

84

193

7

ПОСТ-РС-6,3-А-4/4

100L4

4

93

182

8

ПОСТ-РС-6,3-А-4/5,5

112M4

5,5

93

203

9

ПОСТ-РС-6,3-Б-4/5,5

112M4

5,5

93

216

10

ПОСТ-РС-6,3-В-4/7,5

132S4

7,5

93

232

11

ПОСТ-РС-6,3-Б-4/7,5

132S4

7,5

93

240

12

ПОСТ-РС-6,3-Б-4/11

132M4

11

93

252

Графики для вентиляторов ПОСТ-РС-7,1

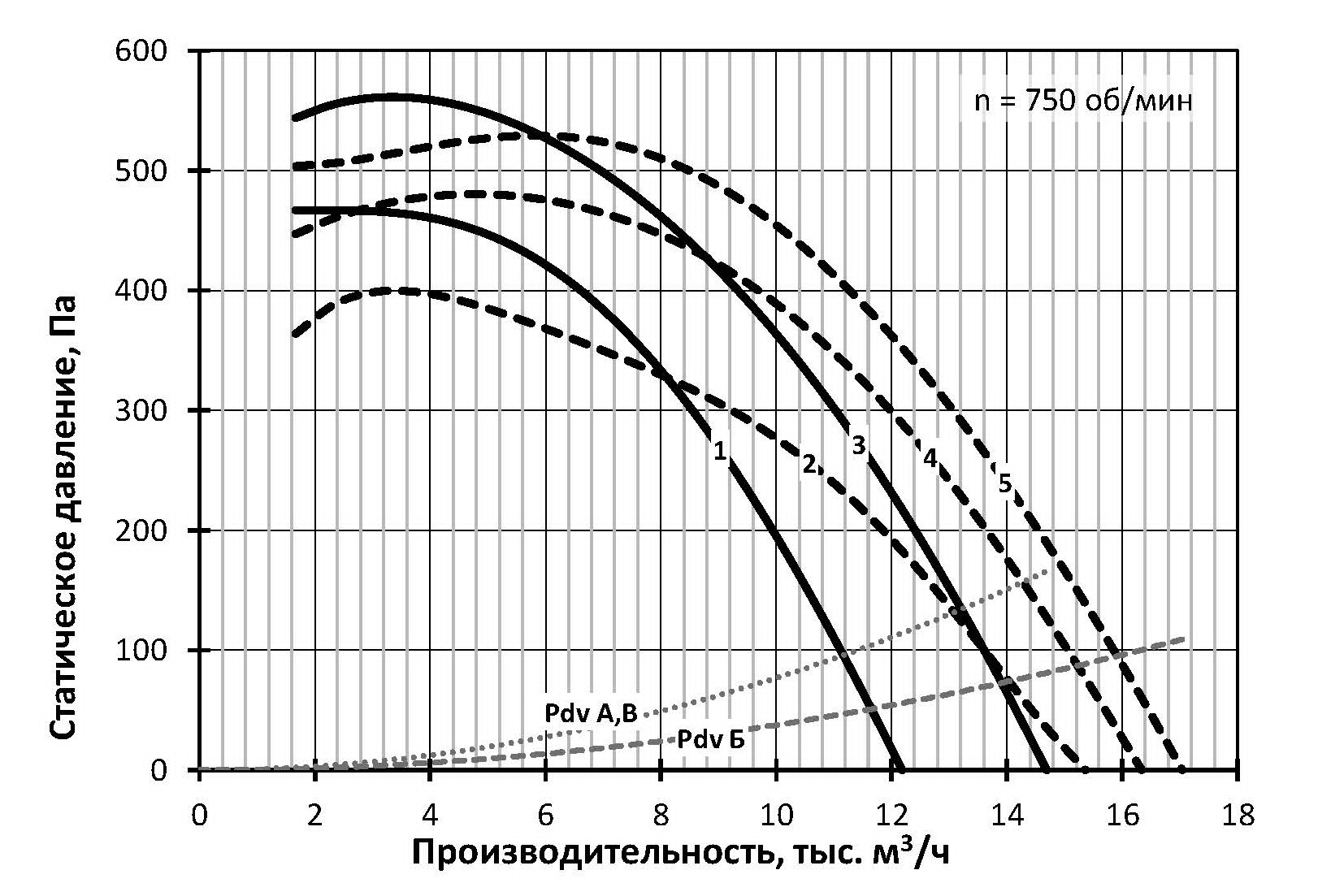

ПОСТ-РС-7,1 - 750 Об/мин

Графики для вентиляторов ПОСТ-РС-7,1

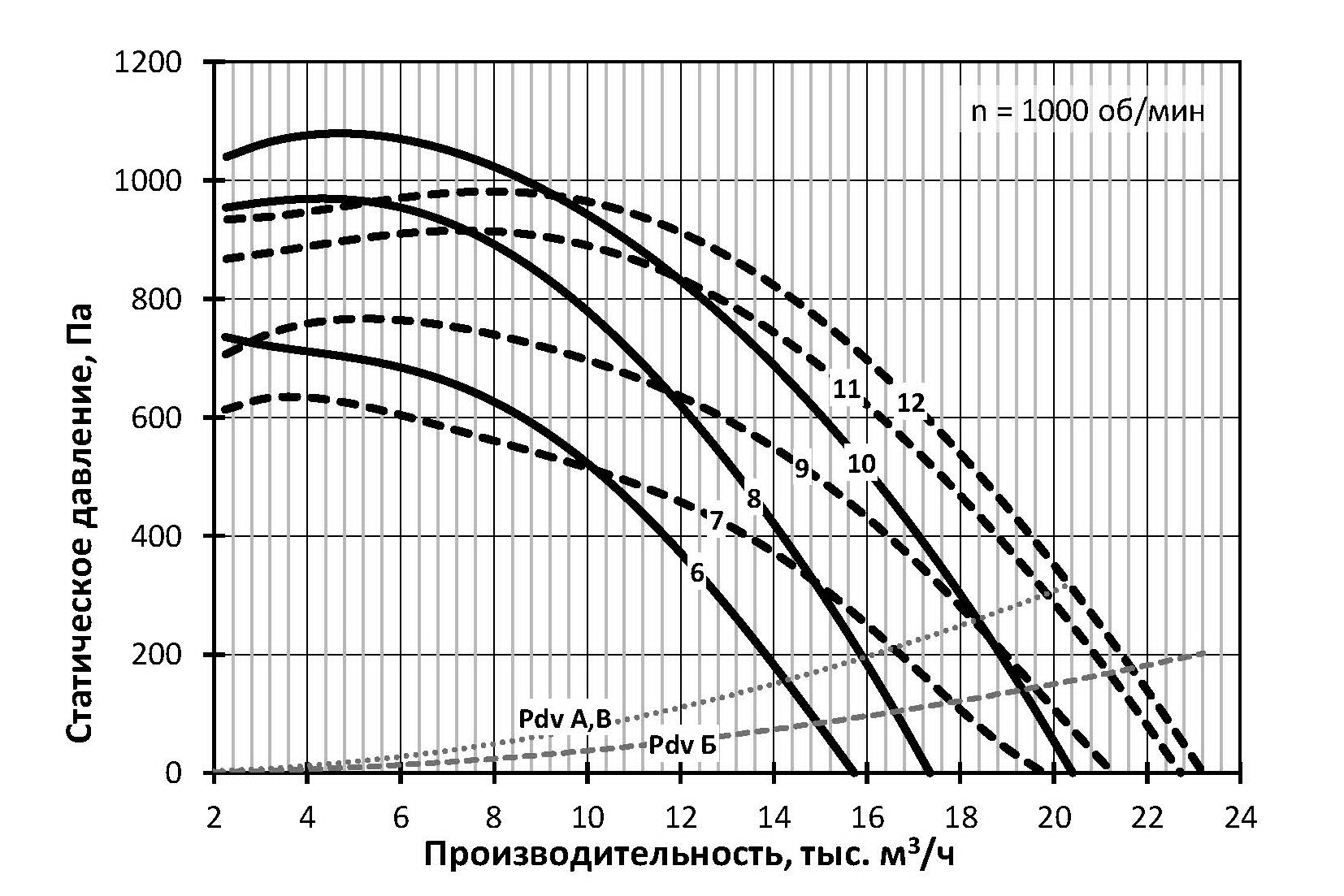

ПОСТ-РС-7,1 - 1000 Об/мин

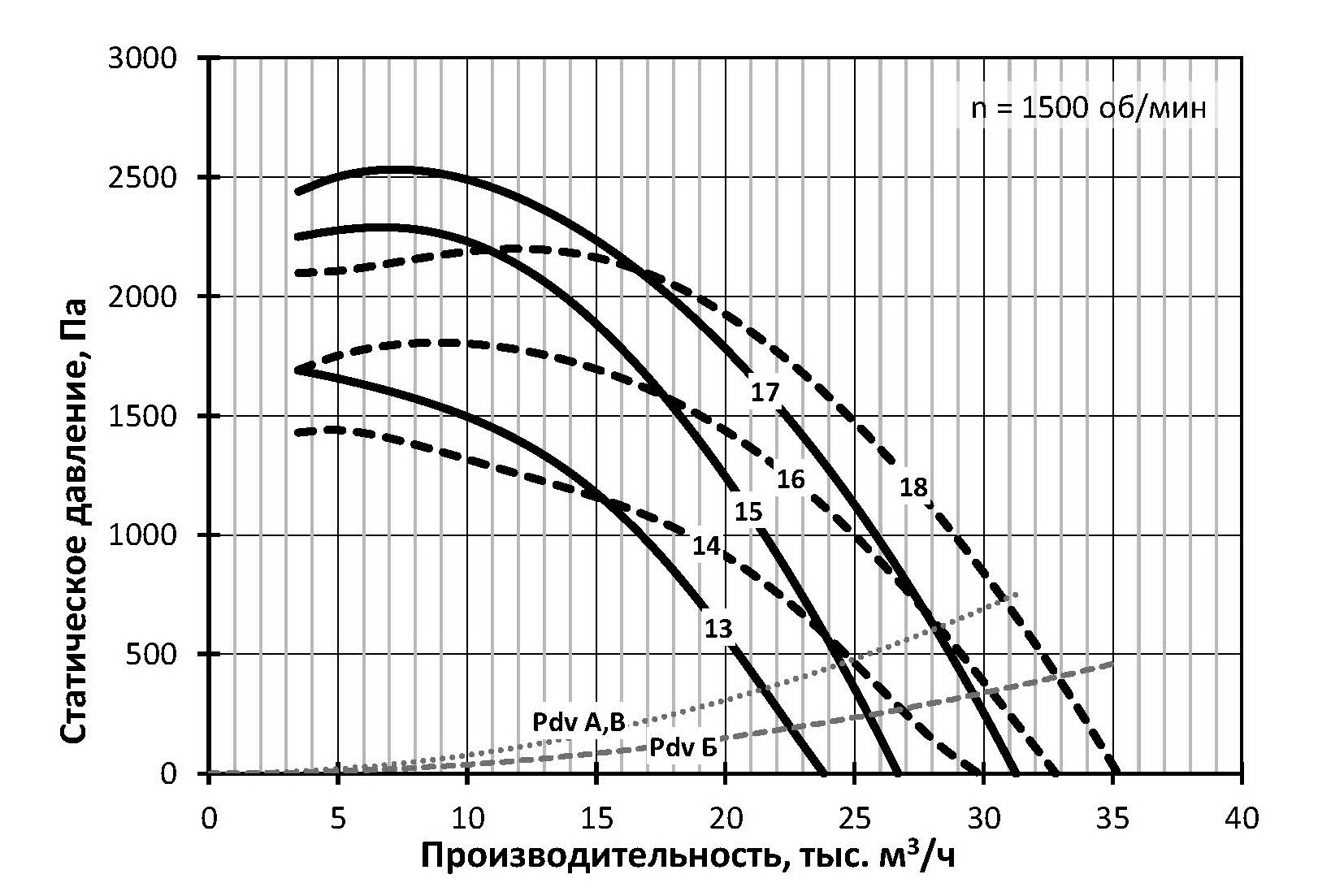

Графики для вентиляторов ПОСТ-РС-7,1

ПОСТ-РС-7,1 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-7,1-А-8/1,1

90LB8

1,1

81

226

2

ПОСТ-РС-7,1-Б-8/1,1

90LB8

1,1

81

241

3

ПОСТ-РС-7,1-В-8/1,5

100L8

1,5

81

241

4

ПОСТ-РС-7,1-Б-8/1,5

100L8

1,5

81

250

5

ПОСТ-РС-7,1-Б-8/2,2

112MA8

2,2

81

254

6

ПОСТ-РС-7,1-А-6/2,2

100L6

2,2

87

233

7

ПОСТ-РС-7,1-Б-6/2,2

100L6

2,2

87

248

8

ПОСТ-РС-7,1-А-6/3

112MA6

3

87

239

9

ПОСТ-РС-7,1-Б-6/3

112MA6

3

87

254

10

ПОСТ-РС-7,1-В-6/4

112MB6

4

87

253

11

ПОСТ-РС-7,1-Б-6/4

112MB6

4

87

262

12

ПОСТ-РС-7,1-Б-6/5,5

132S6

5,5

88

289

13

ПОСТ-РС-7,1-А-4/7,5

132S4

7,5

97

280

14

ПОСТ-РС-7,1-Б-4/7,5

132S4

7,5

97

295

15

ПОСТ-РС-7,1-А-4/11

132M4

11

97

292

16

ПОСТ-РС-7,1-Б-4/11

132M4

11

97

307

17

ПОСТ-РС-7,1-В-4/15

160S4

15

97

336

18

ПОСТ-РС-7,1-Б-4/15

160S4

15

97

345

Графики для вентиляторов ПОСТ-РС-8

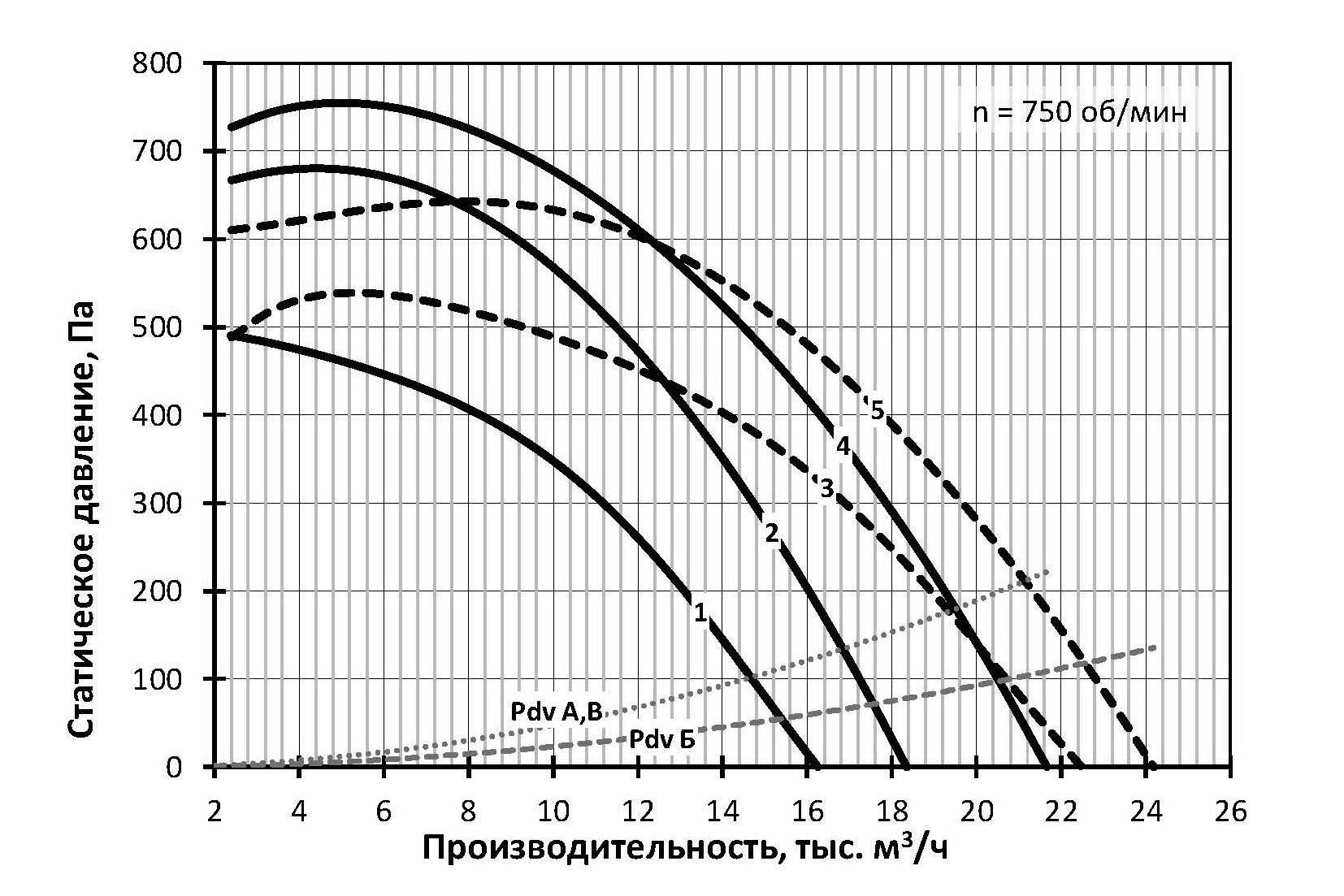

ПОСТ-РС-8 - 750 Об/мин

Графики для вентиляторов ПОСТ-РС-8

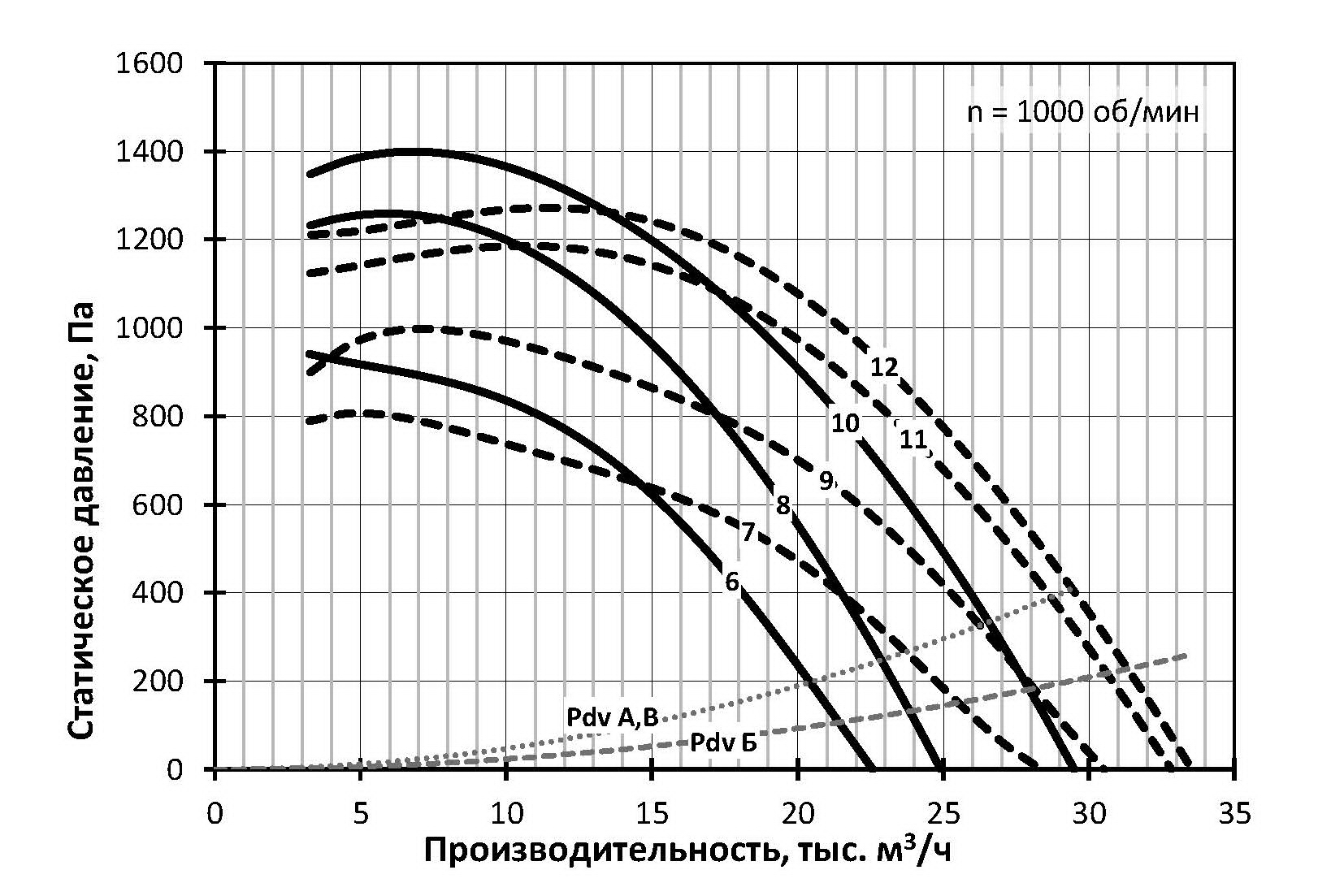

ПОСТ-РС-8 - 1000 Об/мин

Графики для вентиляторов ПОСТ-РС-8

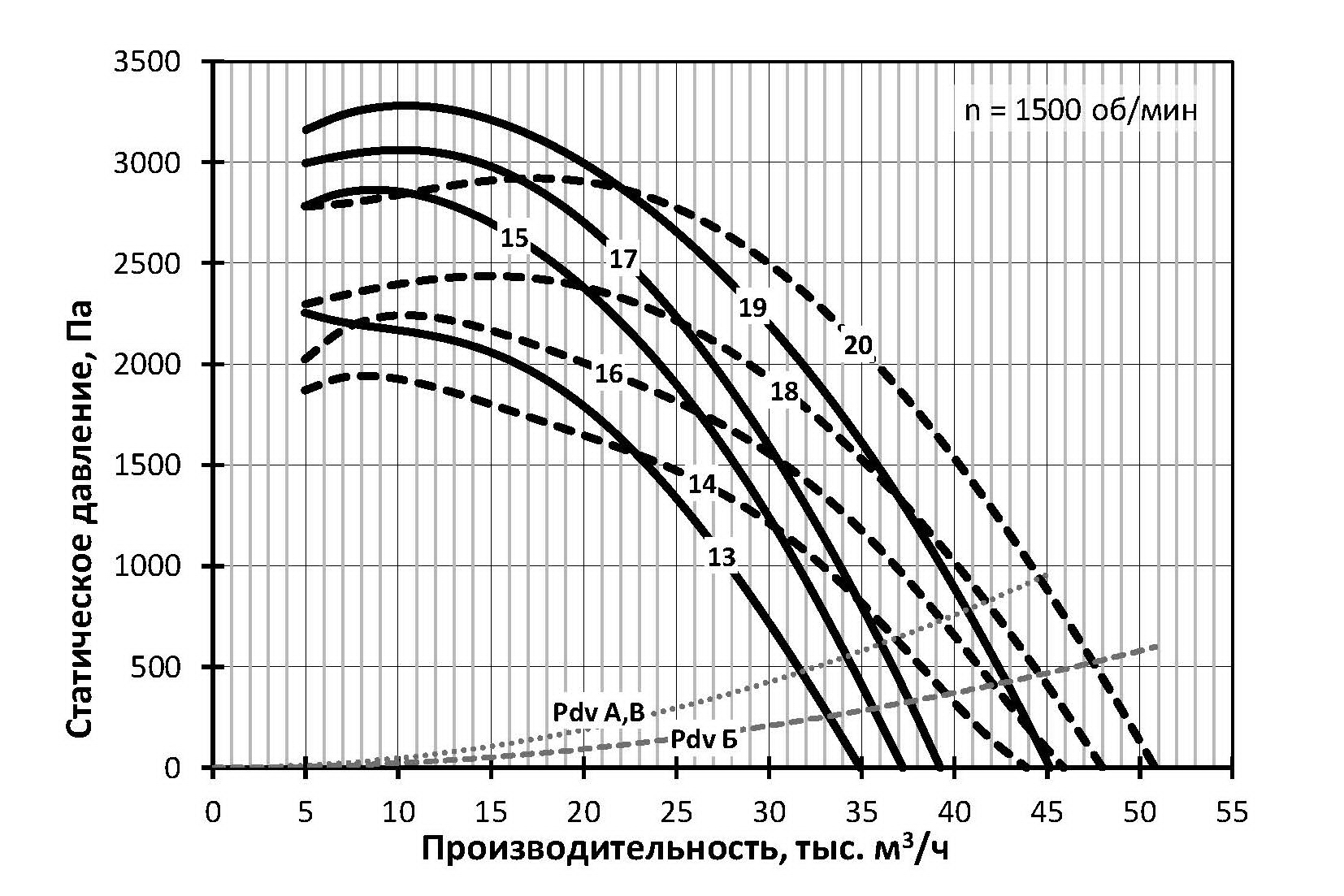

ПОСТ-РС-8 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-8-А-8/1,5

100L8

1,5

84

330

2

ПОСТ-РС-8-А-8/2,2

112MA8

2,2

85

334

3

ПОСТ-РС-8-Б-8/2,2

112MA8

2,2

85

354

4

ПОСТ-РС-8-В-8/3

112MB8

3

85

348

5

ПОСТ-РС-8-Б-8/3

112MB8

3

85

359

6

ПОСТ-РС-8-А-6/4

112MB6

4

91

342

7

ПОСТ-РС-8-Б-6/4

112MB6

4

91

362

8

ПОСТ-РС-8-А-6/5,5

132S6

5,5

91

369

9

ПОСТ-РС-8-Б-6/5,5

132S6

5,5

91

389

10

ПОСТ-РС-8-В-6/7,5

132M6

7,5

91

391

11

ПОСТ-РС-8-Б-6/7,5

132M6

7,5

91

402

12

ПОСТ-РС-8-Б-6/11

160S6

11

92

445

13

ПОСТ-РС-8-А-4/15

160S4

15

100

425

14

ПОСТ-РС-8-Б-4/15

160S4

15

100

445

15

ПОСТ-РС-8-А-4/18,5

160M4

18,5

100

442

16

ПОСТ-РС-8-Б-4/18,5

160M4

18,5

100

462

17

ПОСТ-РС-8-А-4/22

180S4

22

101

470

18

ПОСТ-РС-8-Б-4/22

180S4

22

101

490

19

ПОСТ-РС-8-В-4/30

180M4

30

101

499

20

ПОСТ-РС-8-Б-4/30

180M4

30

101

510

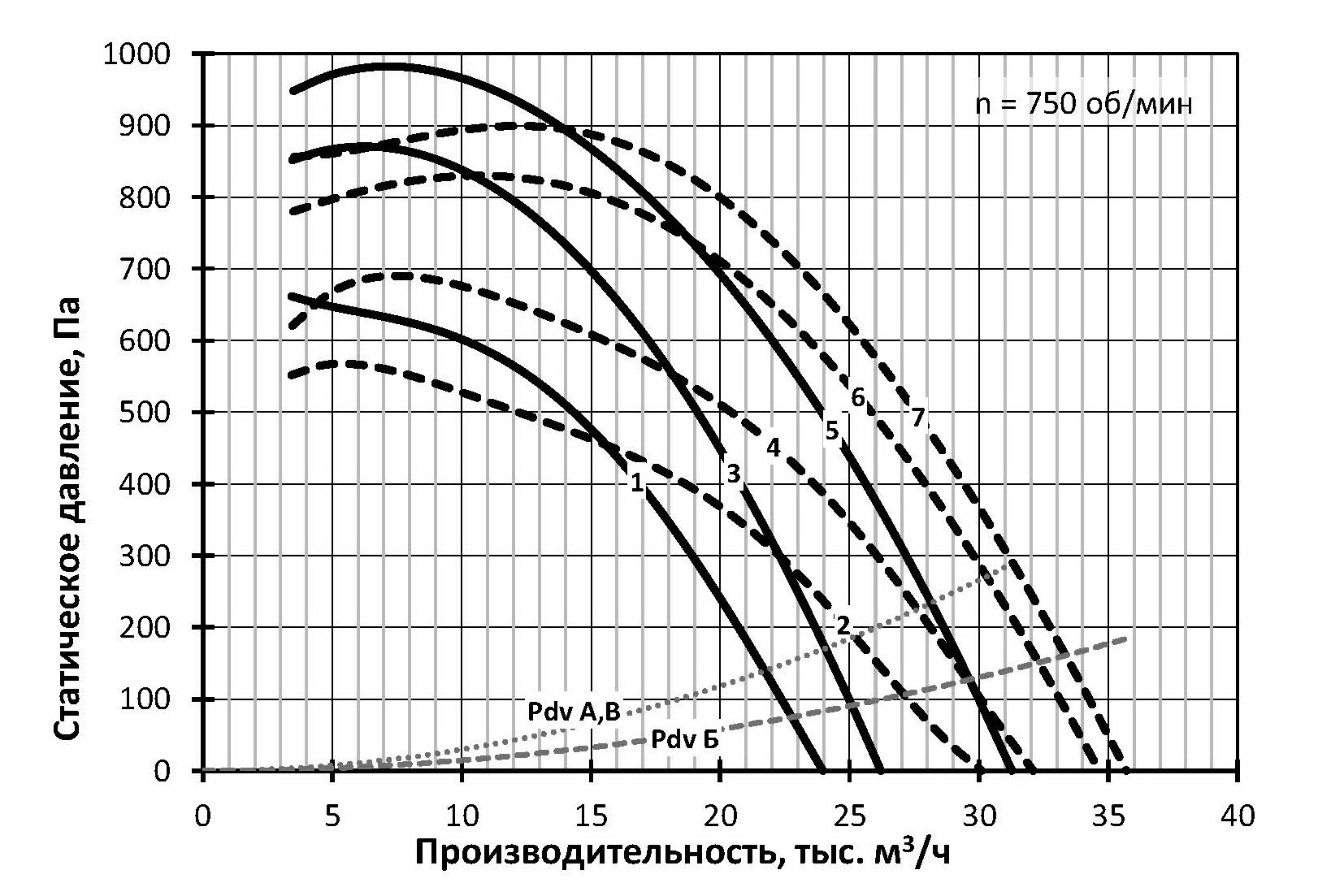

Графики для вентиляторов ПОСТ-РС-9

ПОСТ-РС-9 - 750 Об/мин

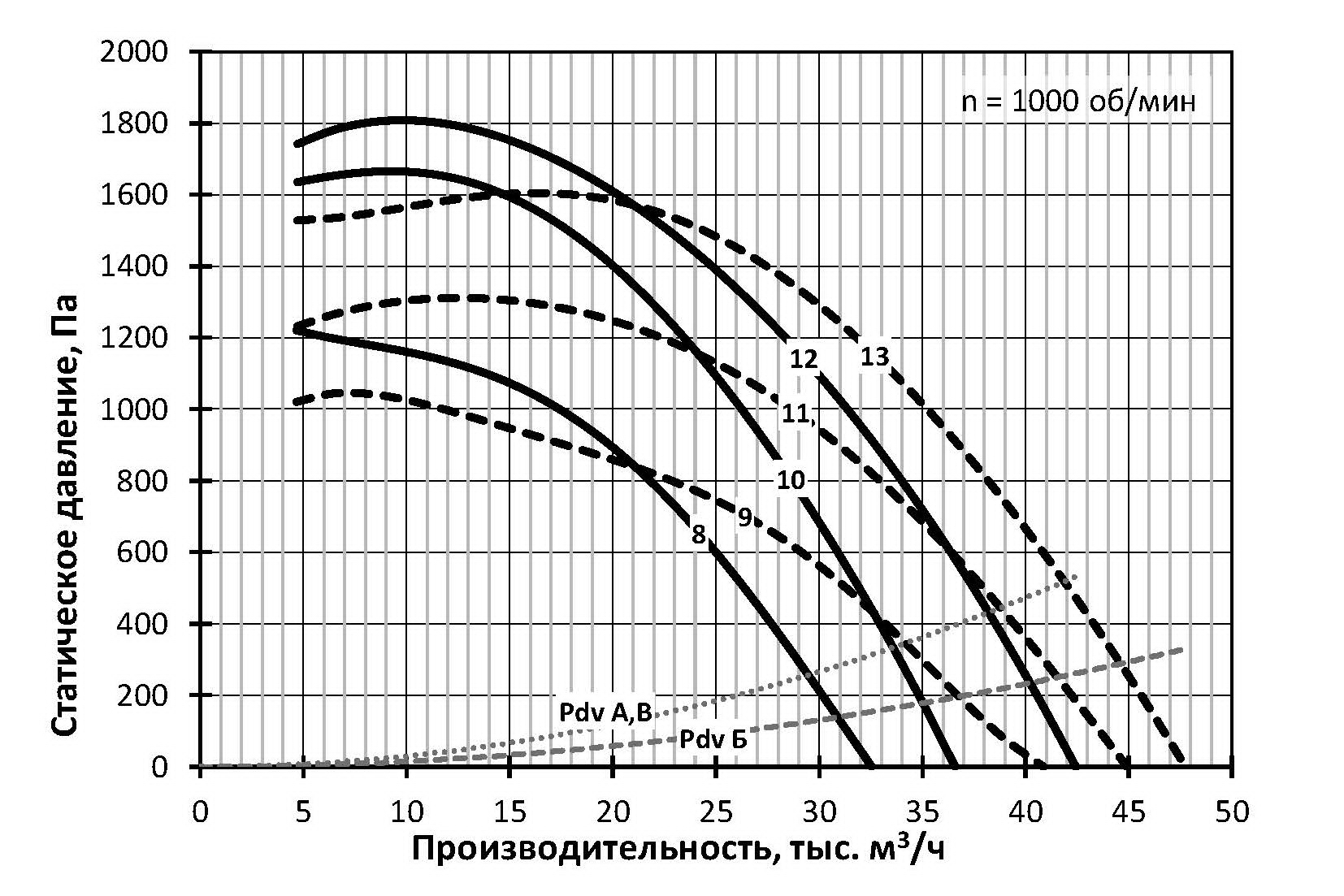

Графики для вентиляторов ПОСТ-РС-9

ПОСТ-РС-9 - 1000 Об/мин

Графики для вентиляторов ПОСТ-РС-9

ПОСТ-РС-9 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-9-А-8/3

112MB8

3

88

434

2

ПОСТ-РС-9-Б-8/3

112MB8

3

88

459

3

ПОСТ-РС-9-А-8/4

132S8

4

88

464

4

ПОСТ-РС-9-Б-8/4

132S8

4

88

489

5

ПОСТ-РС-9-В-8/5,5

132M8

5,5

89

489

6

ПОСТ-РС-9-Б-8/5,5

132M8

5,5

89

502

7

ПОСТ-РС-9-Б-8/7,5

160S8

7,5

89

545

8

ПОСТ-РС-9-А-6/7,5

132M6

7,5

95

477

9

ПОСТ-РС-9-Б-6/7,5

132M6

7,5

95

502

10

ПОСТ-РС-9-А-6/11

160S6

11

95

520

11

ПОСТ-РС-9-Б-6/11

160S6

11

95

545

12

ПОСТ-РС-9-В-6/15

160M6

15

95

561

13

ПОСТ-РС-9-Б-6/15

160M6

15

95

574

14

ПОСТ-РС-9-А-4/30

180M4

30

104

585

15

ПОСТ-РС-9-А-4/37

200M4

37

104

640

Графики для вентиляторов ПОСТ-РС-10

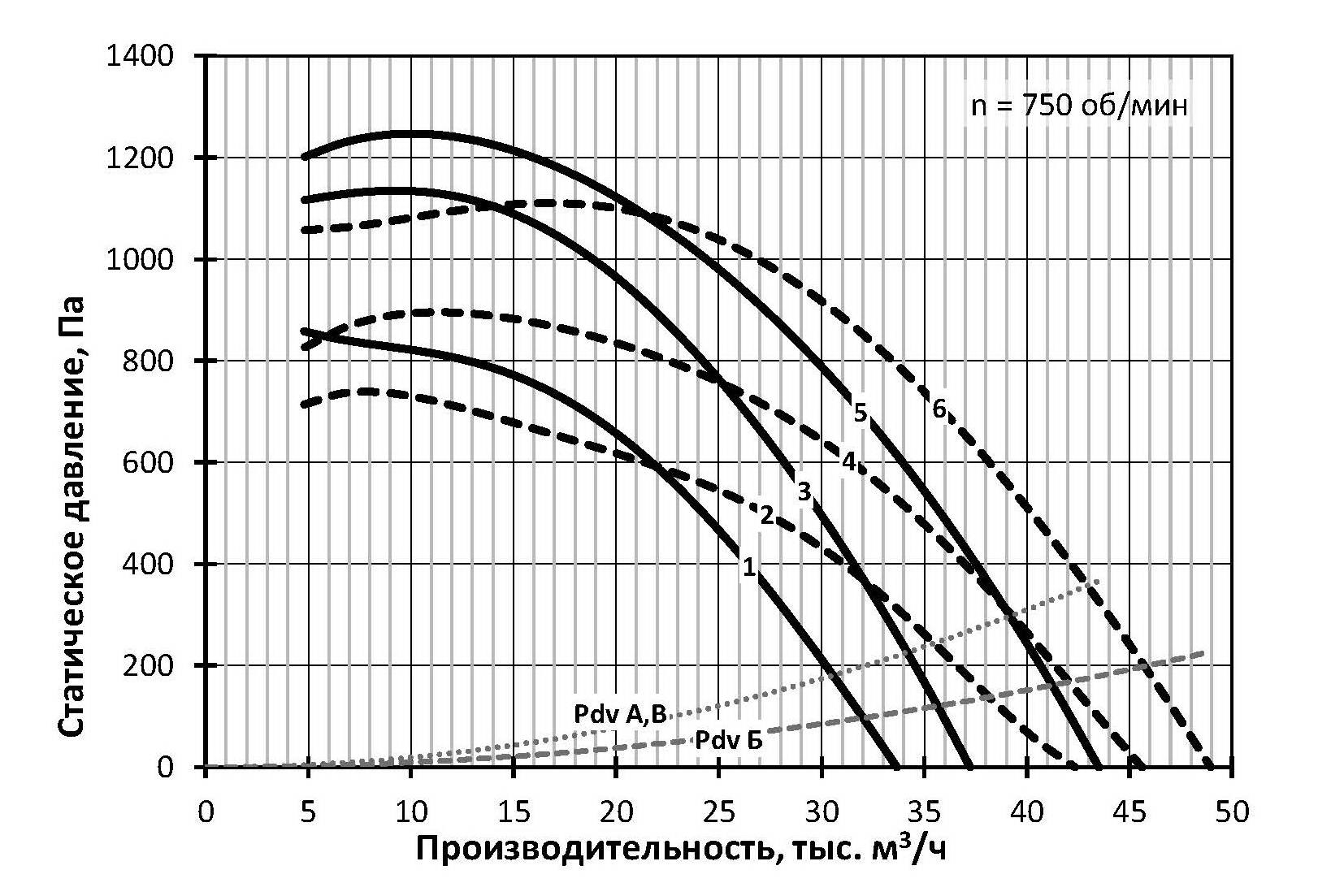

ПОСТ-РС-10 - 750 Об/мин

Графики для вентиляторов ПОСТ-РС-10

ПОСТ-РС-10 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-10-А-8/5,5

132M8

5,5

92

542

2

ПОСТ-РС-10-Б-8/5,5

132M8

5,5

92

572

3

ПОСТ-РС-10-А-8/7,5

160S8

7,5

92

585

4

ПОСТ-РС-10-Б-8/7,5

160S8

7,5

92

615

5

ПОСТ-РС-10-В-8/11

160M8

11

92

624

6

ПОСТ-РС-10-Б-8/11

160M8

11

92

640

7

ПОСТ-РС-10-А-6/15

160M6

15

98

614

8

ПОСТ-РС-10-Б-6/15

160M6

15

98

644

9

ПОСТ-РС-10-А-6/18,5

180M6

18,5

98

640

10

ПОСТ-РС-10-Б-6/18,5

180M6

18,5

98

670

11

ПОСТ-РС-10-В-6/22

200M6

22

98

684

12

ПОСТ-РС-10-Б-6/22

200M6

22

98

700

13

ПОСТ-РС-10-Б-6/30

200L6

30

98

735

Графики для вентиляторов ПОСТ-РС-11

ПОСТ-РС-11 - 750 Об/мин

Графики для вентиляторов ПОСТ-РС-11

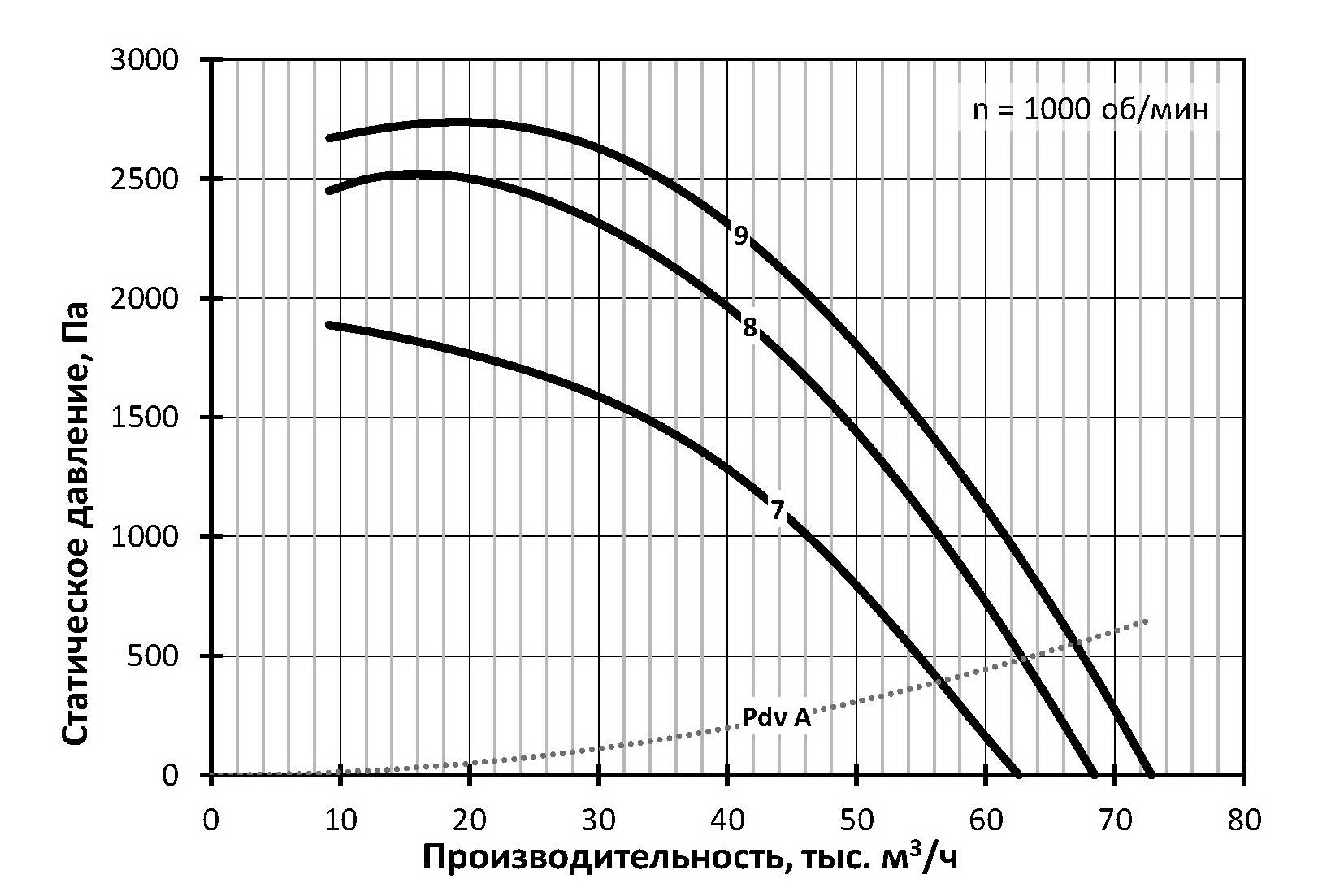

ПОСТ-РС-11 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-11,2-А-8/11

160M8

11

95

840

2

ПОСТ-РС-11,2-Б-8/11

160M8

11

95

880

3

ПОСТ-РС-11,2-А-8/15

180M8

15

96

870

4

ПОСТ-РС-11,2-Б-8/15

180M8

15

96

910

5

ПОСТ-РС-11,2-В-8/18,5

200M8

18,5

96

936

6

ПОСТ-РС-11,2-Б-8/18,5

200M8

18,5

96

955

7

ПОСТ-РС-11,2-А-6/22

200M6

22

102

900

8

ПОСТ-РС-11,2-А-6/30

200L6

30

102

935

9

ПОСТ-РС-11,2-А-6/37

225M6

37

102

998

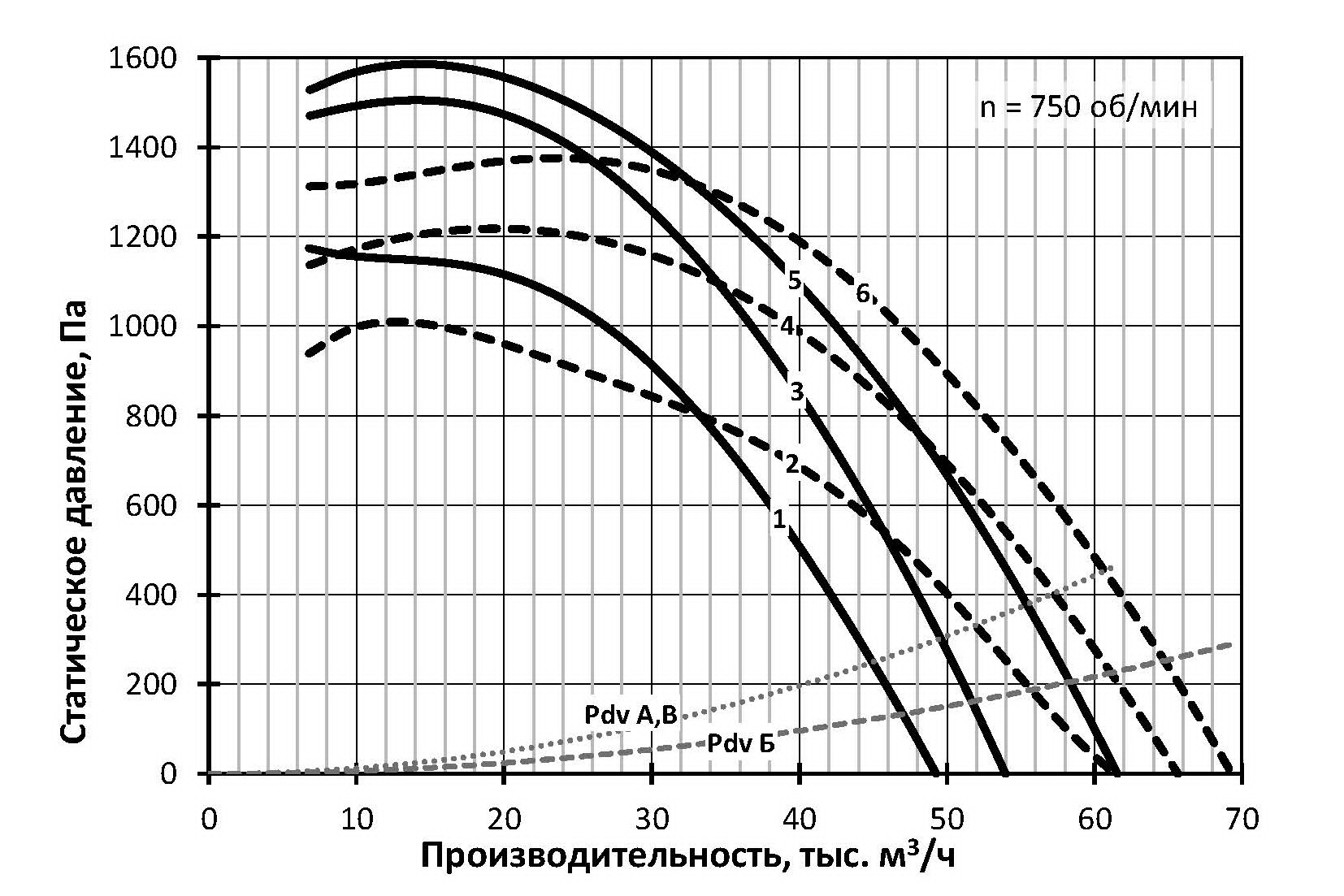

Графики для вентиляторов ПОСТ-РС-12,5

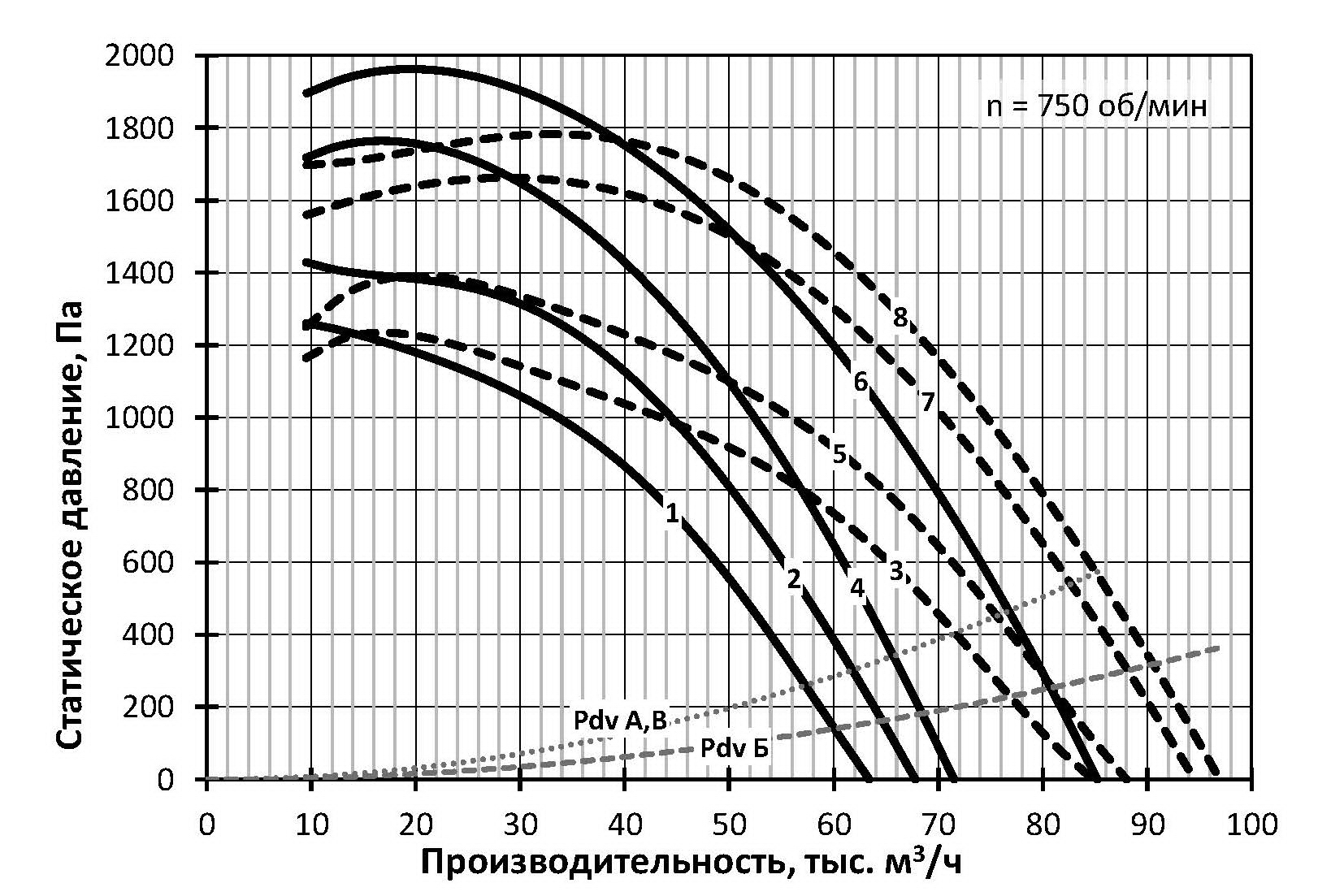

ПОСТ-РС-12,5 - 750 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

ПОСТ-РС-12,5-А-8/15

180M8

15

99

1070

2

ПОСТ-РС-12,5-А-8/18,5

200M8

18,5

99

1115

3

ПОСТ-РС-12,5-Б-8/18,5

200M8

18,5

99

1235

4

ПОСТ-РС-12,5-А-8/22

200L8

22

99

1140

5

ПОСТ-РС-12,5-Б-8/22

200L8

22

99

1260

6

ПОСТ-РС-12,5-В-8/30

225M8

30

99

1222

7

ПОСТ-РС-12,5-Б-8/30

225M8

30

99

1315

8

ПОСТ-РС-12,5-Б-8/37

250S8

37

99

1410

Сопутствующие товары

Комплект монтажных опор МОВ-ОВ

Требуются для монтажа осевых и радиальных вентиляторов с цилиндрическим корпусом

Диффузор

Устанавливается на выходе из вентилятора для перехода с сечения вентилятора на большее сечение воздуховодав

Гибкие вставки

Подсоединяются к фланцам вентиляторов на сторонах всасывания и нагнетания.

Клапан вертикального выброса

Устанавливается на стороне нагнетания радиальных вентиляторов при выпуске потока вверх (Л0°, Пр0°)
