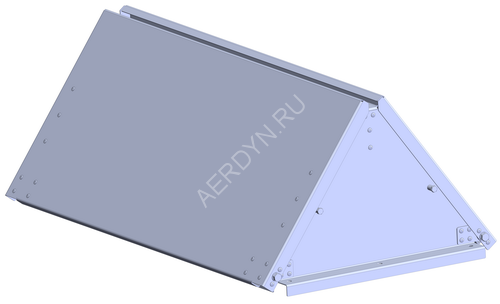

Выпускной клапан на выходе из вентиляторов со спиральным и прямоугольным корпусом обеспечивает выброс потока вверх, при этом защищая от осадков при неработающем вентиляторе. Обязательно устанавливается для вытяжных вентиляторов противодымной вентиляции.

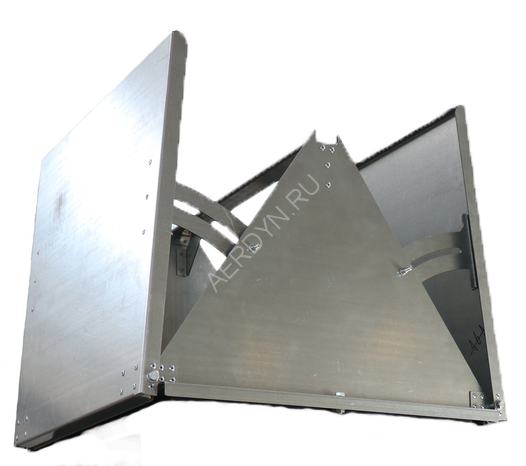

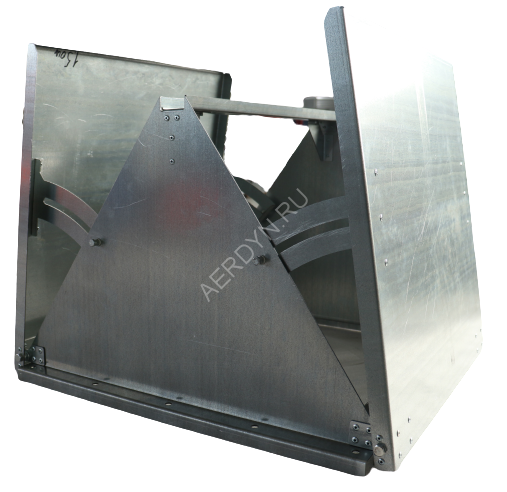

Клапаны выпускные КВС, КВП устанавливаются на выпускные патрубки радиальных вентиляторов со спиральным или прямоугольным корпусом при выпуске потока вверх. Выпускной клапан обеспечивает выброс потока вверх без потерь статического давления, при этом его самозакрывающиеся заслонки, выполняя функцию обратного клапана, защищают от атмосферных осадков при неработающем вентиляторе.

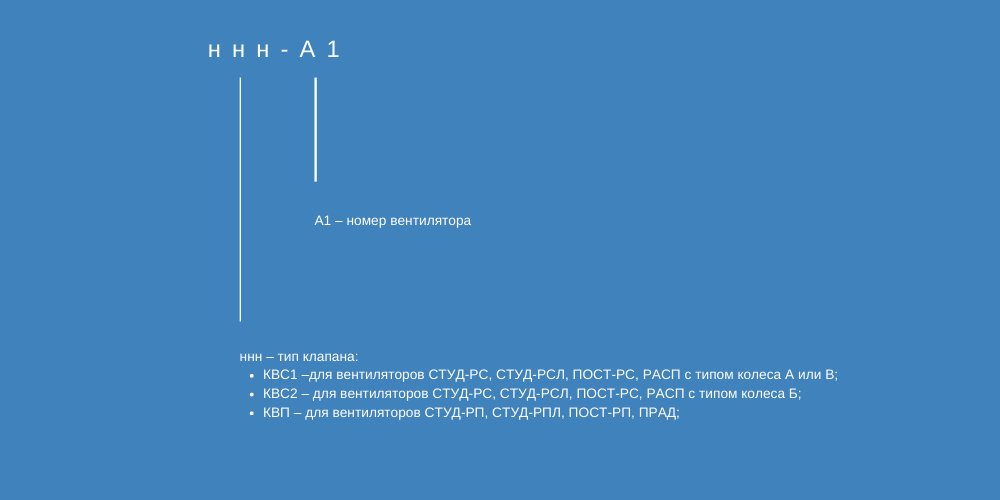

Обозначение |
Размер, мм |
n |
Масса, кг |
|||||||
a1 |
a2 |
A1 |
A2 |
H |
B |
L |
d |
|||
КВС1-2,5 |
180 |
180 |
195 |
195 |
206 |
338 |
260 |
8,5 |
4 |
3,5 |
КВС1-2,8 |
201 |
201 |
217 |
217 |
221 |
359 |
281 |
8,5 |
4 |
4 |
КВС1-3,15 |
226 |
226 |
240 |
240 |
238 |
384 |
306 |
8,5 |
4 |
5 |
КВС1-3,55 |
254 |
254 |
270 |
270 |
258 |
412 |
334 |
8,5 |
4 |
6 |
КВС1-4 |
285 |
285 |
300 |
300 |
281 |
443 |
365 |
8,5 |
4 |
7 |
КВС1-4,5 |
320 |
320 |
345 |
345 |
306 |
478 |
400 |
11 |
4 |
8 |
КВС1-5 |
355 |
355 |
380 |
380 |
330 |
513 |
435 |
11 |
4 |
9,5 |
КВС1-5,6 |
397 |
397 |
422 |
422 |
360 |
555 |
477 |
11 |
4 |
11 |
КВС1-6,3 |
446 |
446 |
470 |
470 |
395 |
604 |
526 |
11 |
4 |
13 |
КВС1-7,1 |
502 |
502 |
530 |
530 |
435 |
660 |
582 |
9 |
16 |
15,5 |
КВС1-8 |
565 |
565 |
600 |
600 |
480 |
723 |
645 |
13 |
16 |
18,5 |
КВС1-9 |
635 |
635 |
670 |
670 |
530 |
793 |
715 |
13 |
20 |
22 |
КВС1-10 |
705 |
705 |
750 |
750 |
580 |
863 |
785 |
13 |
20 |
25,5 |
КВС1-11,2 |
789 |
789 |
830 |
830 |
640 |
947 |
869 |
13 |
24 |
30 |
КВС1-12,5 |
880 |
880 |
930 |
930 |
705 |
1038 |
960 |
13 |
24 |
35 |
КВС2-2,5 |
180 |
255 |
195 |
270 |
254 |
338 |
335 |
8,5 |
4 |
5 |
КВС2-2,8 |
201 |
285 |
217 |
300 |
276 |
359 |
365 |
8,5 |
4 |
6 |
КВС2-3,15 |
226 |
320 |
240 |
335 |
301 |
384 |
400 |
8,5 |
4 |
7 |
КВС2-3,55 |
254 |
360 |
270 |
375 |
329 |
412 |
440 |
8,5 |
4 |
8,5 |
КВС2-4 |
285 |
405 |
300 |
420 |
361 |
443 |
485 |
8,5 |
4 |
10 |
КВС2-4,5 |
320 |
455 |
345 |
480 |
397 |
478 |
535 |
11 |
4 |
11,5 |
КВС2-5 |
355 |
505 |
380 |
530 |
433 |
513 |
585 |
11 |
4 |
13,5 |
КВС2-5,6 |
397 |
565 |
422 |
590 |
475 |
555 |
645 |
11 |
4 |
16 |
КВС2-6,3 |
446 |
635 |
470 |
660 |
525 |
604 |
715 |
11 |
4 |
18,5 |
КВС2-7,1 |
502 |
715 |
530 |
745 |
584 |
660 |
795 |
9 |
18 |
22 |
КВС2-8 |
565 |
805 |
600 |
840 |
647 |
723 |
885 |
9 |
16 |
26,5 |
КВС2-9 |
635 |
905 |
670 |
940 |
720 |
793 |
985 |
13 |
20 |
31,5 |
КВС2-10 |
705 |
1005 |
750 |
1055 |
790 |
863 |
1085 |
14 |
20 |
36,5 |
КВС2-11,2 |
789 |
1125 |
830 |
1181 |
877 |
947 |
1205 |
13 |
24 |
43 |
КВС2-12,5 |
880 |
1255 |
930 |
1310 |
970 |
1038 |
1335 |
13 |
24 |
50 |
КВП-2,5 |
165 |
395 |
200 |
430 |
189 |
318 |
470 |
9 |
8 |
4,5 |
КВП-2,8 |
185 |
445 |
220 |
480 |
204 |
338 |
520 |
9 |
8 |
5,7 |
КВП-3,15 |
205 |
500 |
241 |
535 |
218 |
358 |
575 |
9 |
12 |
6,5 |
КВП-3,55 |
230 |
560 |
265 |
595 |
236 |
383 |
635 |
9 |
12 |
8 |
КВП-4 |
260 |
630 |
294 |
665 |
257 |
413 |
705 |
9 |
12 |
10 |
КВП-4,5 |
290 |
710 |
326 |
745 |
279 |
438 |
785 |
9 |
12 |
12 |
КВП-5 |
320 |
785 |
355 |
820 |
300 |
473 |
860 |
9 |
12 |
13,5 |
КВП-5,6 |
360 |
880 |
394 |
915 |
328 |
513 |
955 |
9 |
16 |
16 |
КВП-6,3 |
405 |
990 |
441 |
1025 |
361 |
558 |
1065 |
9 |
16 |
19 |
КВП-7,1 |
455 |
1115 |
500 |
1150 |
396 |
608 |
1190 |
12 |
16 |
22,5 |
КВП-8 |
510 |
1255 |
556 |
1290 |
436 |
663 |
1330 |
12 |
16 |
26,5 |
КВП-9 |
575 |
1410 |
621 |
1445 |
482 |
728 |
1485 |
12 |
20 |
31 |
КВП-10 |
635 |
1565 |
681 |
1600 |
525 |
788 |
1640 |
12 |
20 |
36,5 |
КВП-11,2 |
715 |
1755 |
760 |
1790 |
582 |
868 |
1830 |
12 |
28 |
42,5 |
КВП-12,5 |
795 |
1955 |
841 |
1990 |
639 |
948 |
2030 |
12 |
28 |
50 |
