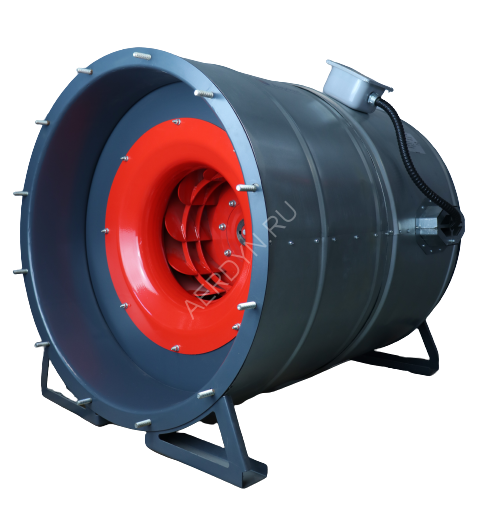

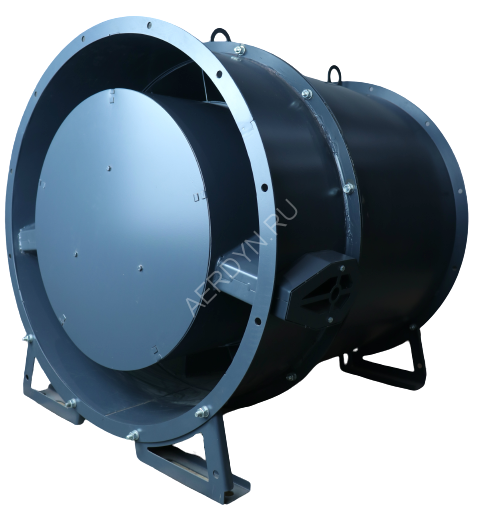

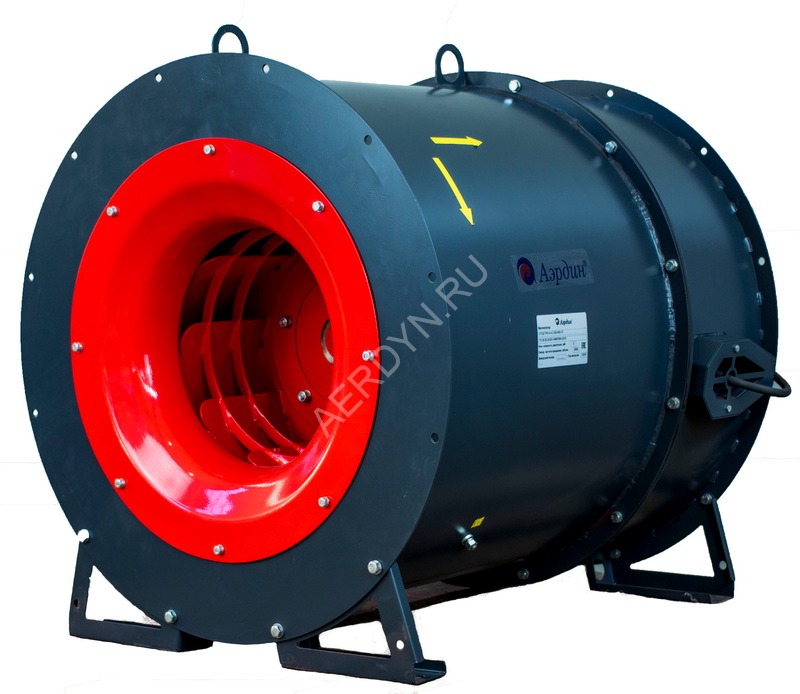

Вентиляторы с цилиндрическим корпусом и капсулированным двигателем СТУД-РЦК

Описание

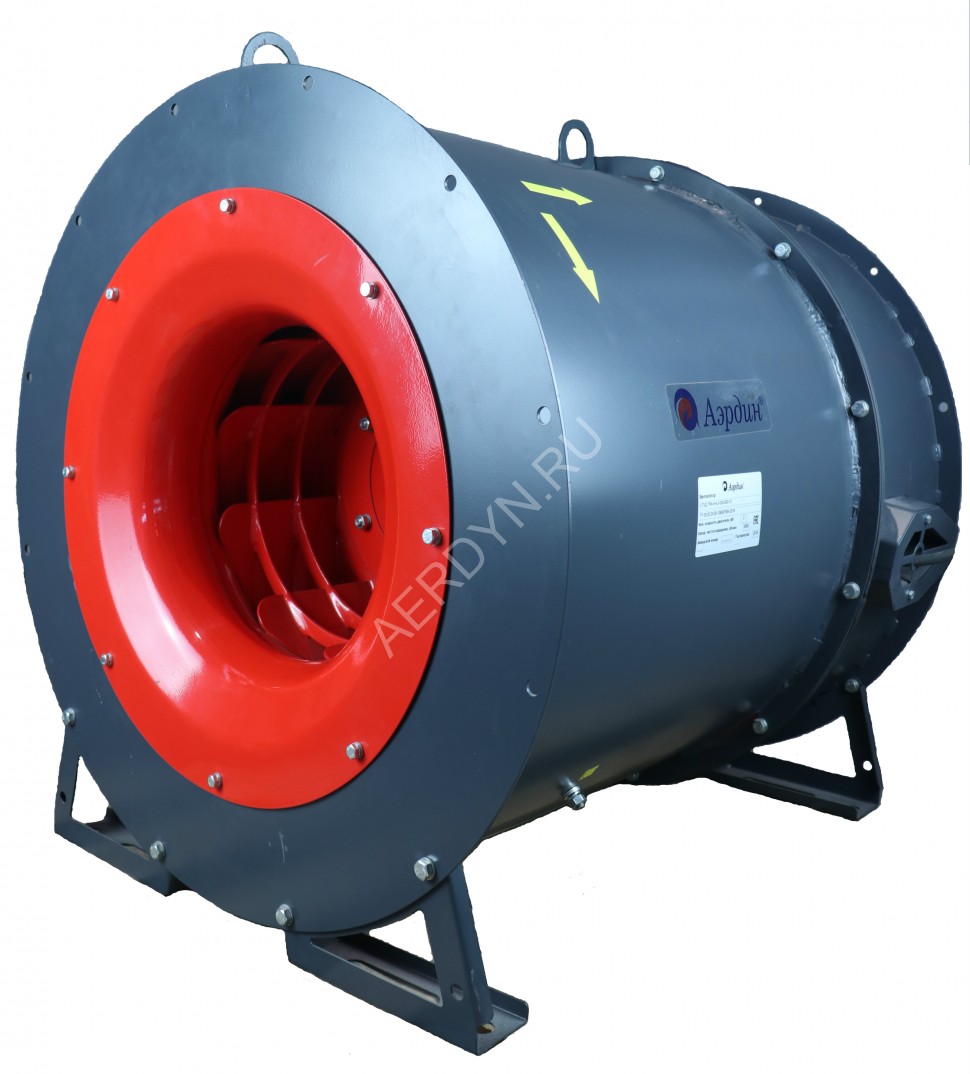

Вентилятор серии СТУД-РЦК – это радиальный вентилятор низкого давления с цилиндрическим корпусом и капсулированным электродвигателем для вытяжной противодымной вентиляции.

СТУД-РЦК – вытяжной радиальный вентилятор для систем ПДВ

Изготавливается с классами огнестойкости 400 или 600.

Вентилятор не допускается устанавливать в защищаемом помещении.

Вентилятор оснащается радиальным рабочим колесом с листовыми лопатками и цилиндрическим корпусом. Рабочее колесо устанавливается непосредственно на вал электродвигателя. Ось вращения рабочего колеса расположена соосно выходу потока из вентилятора. Электродвигатель расположен внутри спрямляющего аппарата и закрыт теплоизолированной капсулой. Из капсулы сквозь стенку корпуса выведены патрубки для подвода к электродвигателю охлаждающего воздуха.

У вентилятора СТУД-РЦК - высокая доля статического давления в полном давлении, развиваемом вентилятором,  высокие значения статического  коэффициента полезного действия (КПД), меньше уровень шума, меньше габаритные размеры по сравнению с радиальными вентиляторами в спиральном корпусе. Для каждого  типоразмера есть несколько вариантов рабочего колеса, отличающихся геометрией лопаток, что позволяет получить густую сеть аэродинамических характеристик в широком диапазоне по объемному расходу воздуха, и не допустить завышение потребляемой вентилятором мощности при подборе вентилятора с заданными параметрами.

Вентилятор изготовлен из углеродистых сталей с полимерным покрытием.

Типоразмерный ряд

Изготавливается в 15 типоразмерах с номинальными диаметрами рабочего колеса от 2,5 дм до 12,5 дм.

 Вентилятор СТУД-РЦК применяется в системах вытяжной противодымной вентиляции жилых, общественных, производственных зданий и сооружений, кроме категорий А и Б по СП 12.13130.2009, его использование позволяет экономить строительную площадь, когда имеют место стесненные условия для размещения вентиляционного оборудования.

Вентилятор комплектуется трехфазным асинхронным электродвигателем под питающее напряжение 380 В / 50 Гц. Кабель от электродвигателя выведен свободно через патрубок охлаждения двигателя, крепление кабеля на корпусе не допускается.

Применение вентилятора при пожаре с преобразователем частоты не допускается.

Вентилятор без комплектующих соответствует категории размещения 2 по ГОСТ 15150.

Предпочтительной является установка вентилятора СТУД-РЦК снаружи здания, при установке внутри здания в вентиляционной камере корпус вентилятора рекомендуется теплоизолировать, либо следует организовать в венткамере приточно-вытяжную вентиляцию для ассимиляции избыточной теплоты от вентилятора.

Технические характеристики

Комплектация электродвигателями, масса, акустические и аэродинамические характеристики приведены ниже.

Динамическое давление Pdv соответствует среднерасходной скорости в кольцевом сечении вокруг втулки спрямляющего аппарата.

Уровень звуковой мощности (в дБ) в октавной полосе частот вычисляется по формуле Lwi = Lw + ΔLwi, где Lw – корректированный уровень мощности (в дБА), излучаемой вентилятором на входе, а поправка ΔLwi взята для соответствующего числа полюсов электродвигателя. Корректированный уровень звуковой мощности на выходе больше Lw на 1 дБА. Корректированный уровень звуковой мощности, излучаемой корпусом вентилятора с подсоединенными воздуховодами меньше Lw на 5 дБА. Поправки для расчета уровня звуковой мощности в полосе приведены таблице ниже.

Поправки ∆Lwi для вычисления звуковой мощности
на среднегеометрических частотах октавных полос

Число полюсов электродвигателя

Среднегеометрическая частота октавы –i, Гц

63

125

250

500

1000

2000

4000

8000

Поправки уровня звуковой мощности Lwi

2

-4

0

1

-4

-5

-9

-14

-17

4

3

4

-1

-2

-6

-11

-14

-21

6

7

4

1

-1

-6

-10

-15

-23

8

8

3

2

-2

-7

-10

-17

-21

Указания по монтажу

Электродвигатели, установленные в вентиляторах, по умолчанию подготовлены для работы в трёхфазной сети с питающим напряжением 380 В.

При установке внутри здания вентилятор не может устанавливаться в защищаемых помещениях, и при пожаре должна обеспечиваться принудительная вентиляция венткамеры или гарантироваться температура окружающей среды не выше +40 °С.

Входные патрубки для охлаждения электродвигателя запрещено даже частично перекрывать какими-либо помехами.

При установке снаружи здания и отсутствии элементов сети на выходе вентилятор необходимо комплектовать козырьком для защиты от осадков.

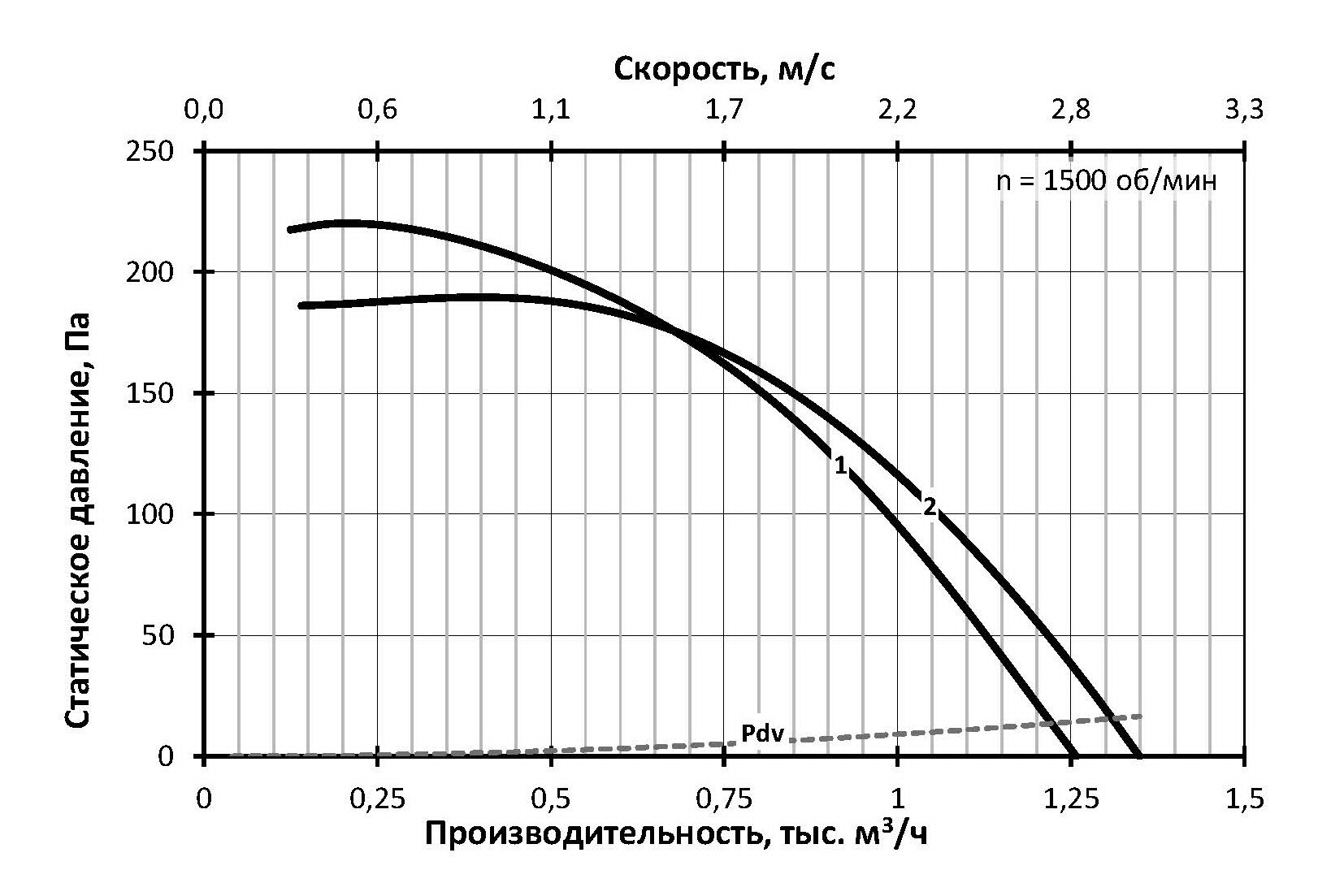

Графики для вентиляторов СТУД-РЦК-2,5

СТУД-РЦК-2,5 - 1500 Об/мин

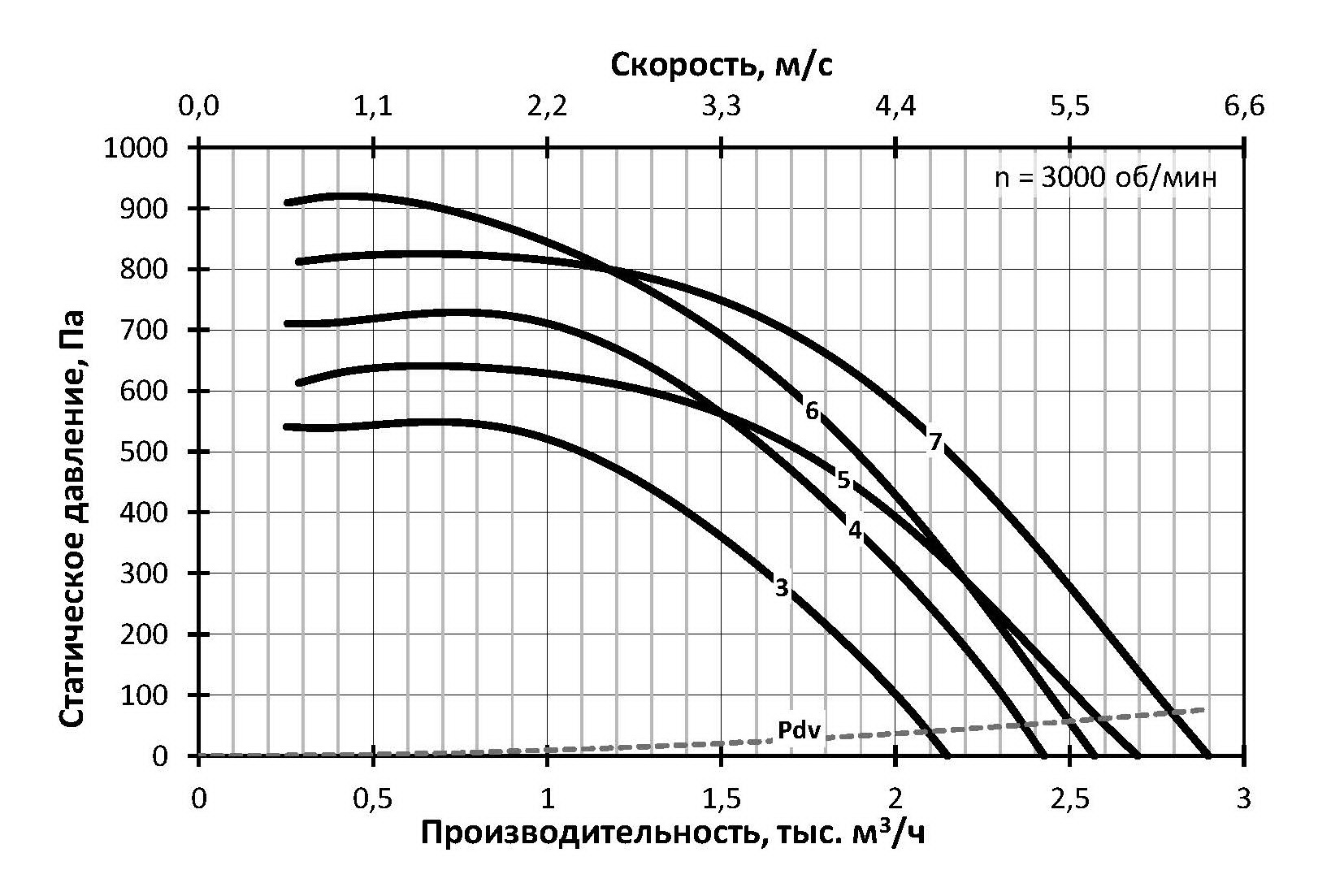

Графики для вентиляторов СТУД-РЦК-2,5

СТУД-РЦК-2,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-2,5-А-4/0,12

56A4

0,12

63

34

2

СТУД-РЦК-2,5-Б-4/0,12

56A4

0,12

63

35

3

СТУД-РЦК-2,5-А-2/0,25

56B2

0,25

79

34

4

СТУД-РЦК-2,5-А-2/0,37

63A2

0,37

79

35

5

СТУД-РЦК-2,5-Б-2/0,37

63A2

0,37

79

37

6

СТУД-РЦК-2,5-А-2/0,55

63B2

0,55

79

36

7

СТУД-РЦК-2,5-Б-2/0,55

63B2

0,55

79

38

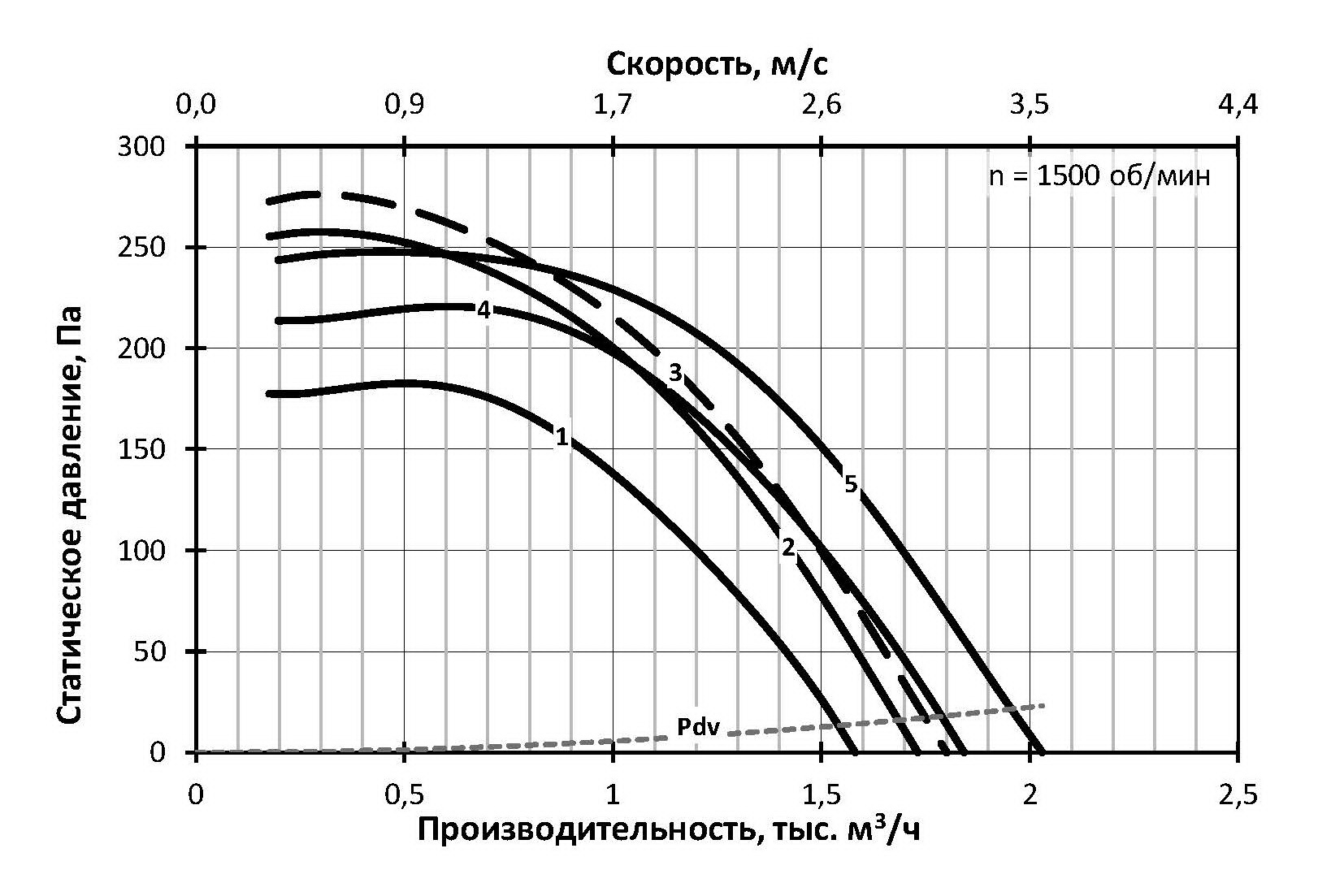

Графики для вентиляторов СТУД-РЦК-2,8

СТУД-РЦК-2,8 - 1500 Об/мин

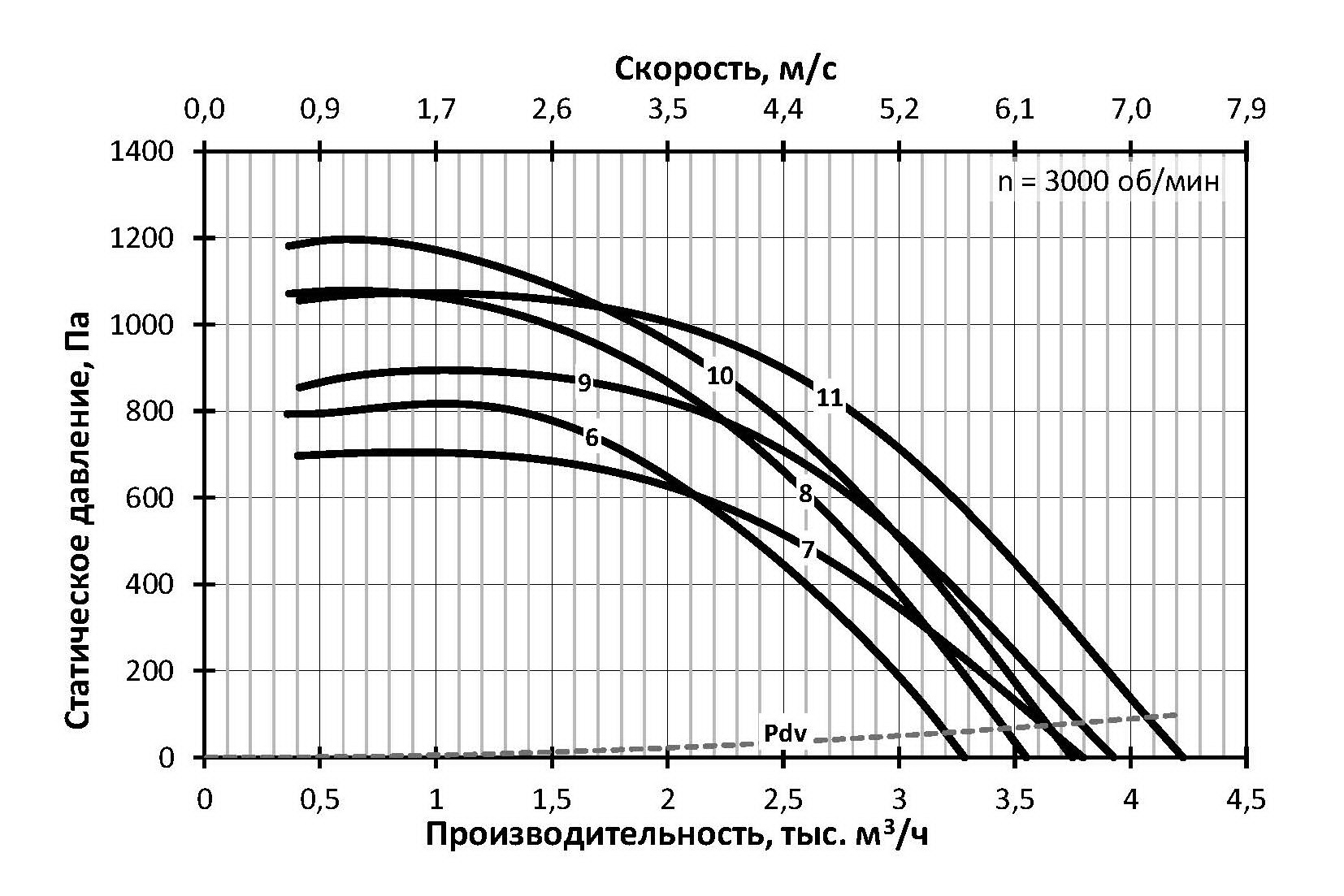

Графики для вентиляторов СТУД-РЦК-2,8

СТУД-РЦК-2,8 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-2,8-А-4/0,12

56A4

0,12

67

42

2

СТУД-РЦК-2,8-А1-4/0,12

56A4

0,12

67

42

3

СТУД-РЦК-2,8-А2-4/0,12

56A4

0,12

67

42

4

СТУД-РЦК-2,8-Б-4/0,12

56A4

0,12

67

44

5

СТУД-РЦК-2,8-Б1-4/0,12

56A4

0,12

67

44

6

СТУД-РЦК-2,8-А-2/0,55

63B2

0,55

82

44

7

СТУД-РЦК-2,8-Б-2/0,55

63B2

0,55

82

46

8

СТУД-РЦК-2,8-А-2/0,75

71A2

0,75

83

47

9

СТУД-РЦК-2,8-Б-2/0,75

71A2

0,75

83

49

10

СТУД-РЦК-2,8-А-2/1,1

71B2

1,1

83

49

11

СТУД-РЦК-2,8-Б-2/1,1

71B2

1,1

83

51

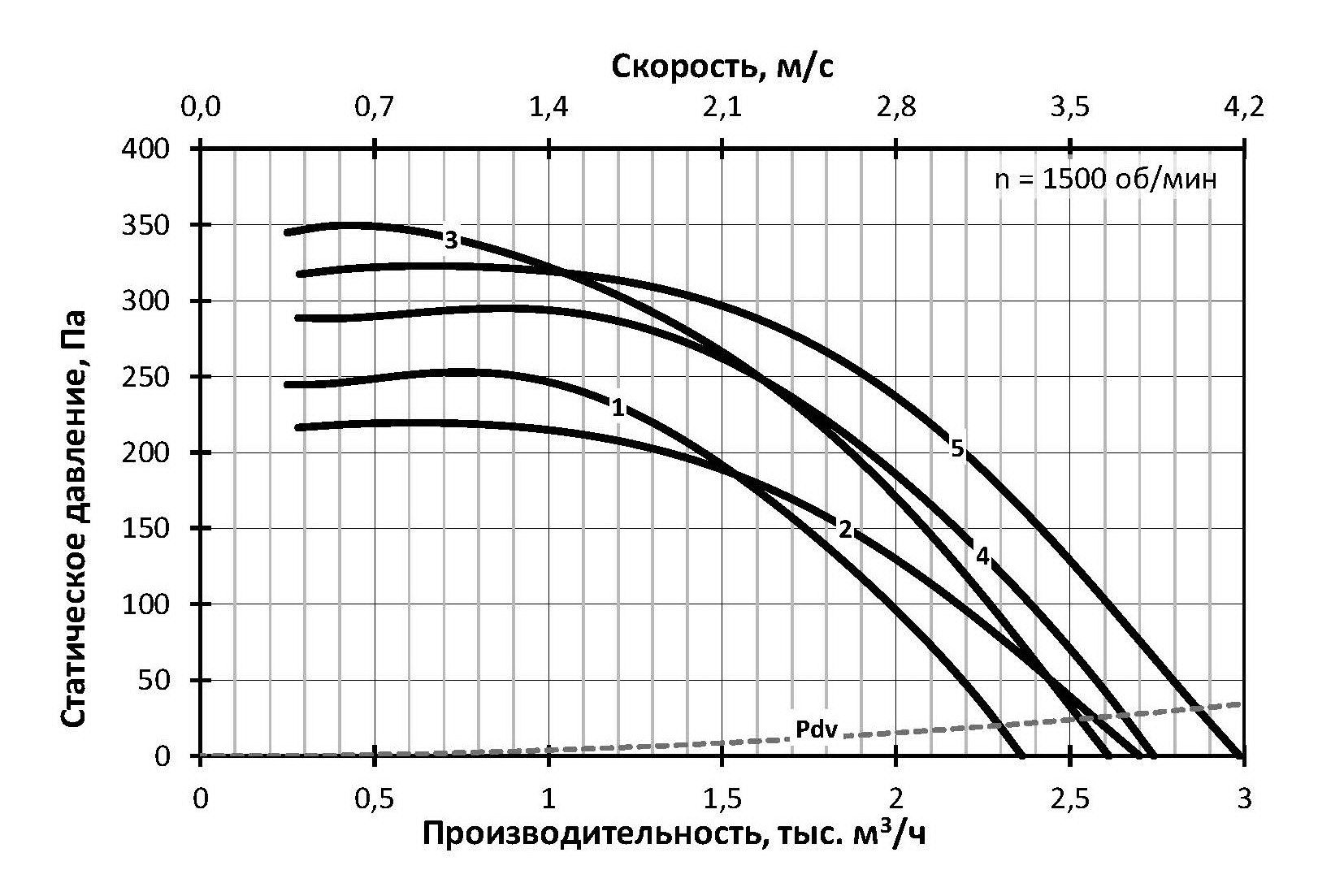

Графики для вентиляторов СТУД-РЦК-3,15

СТУД-РЦК-3,15 - 1500 Об/мин

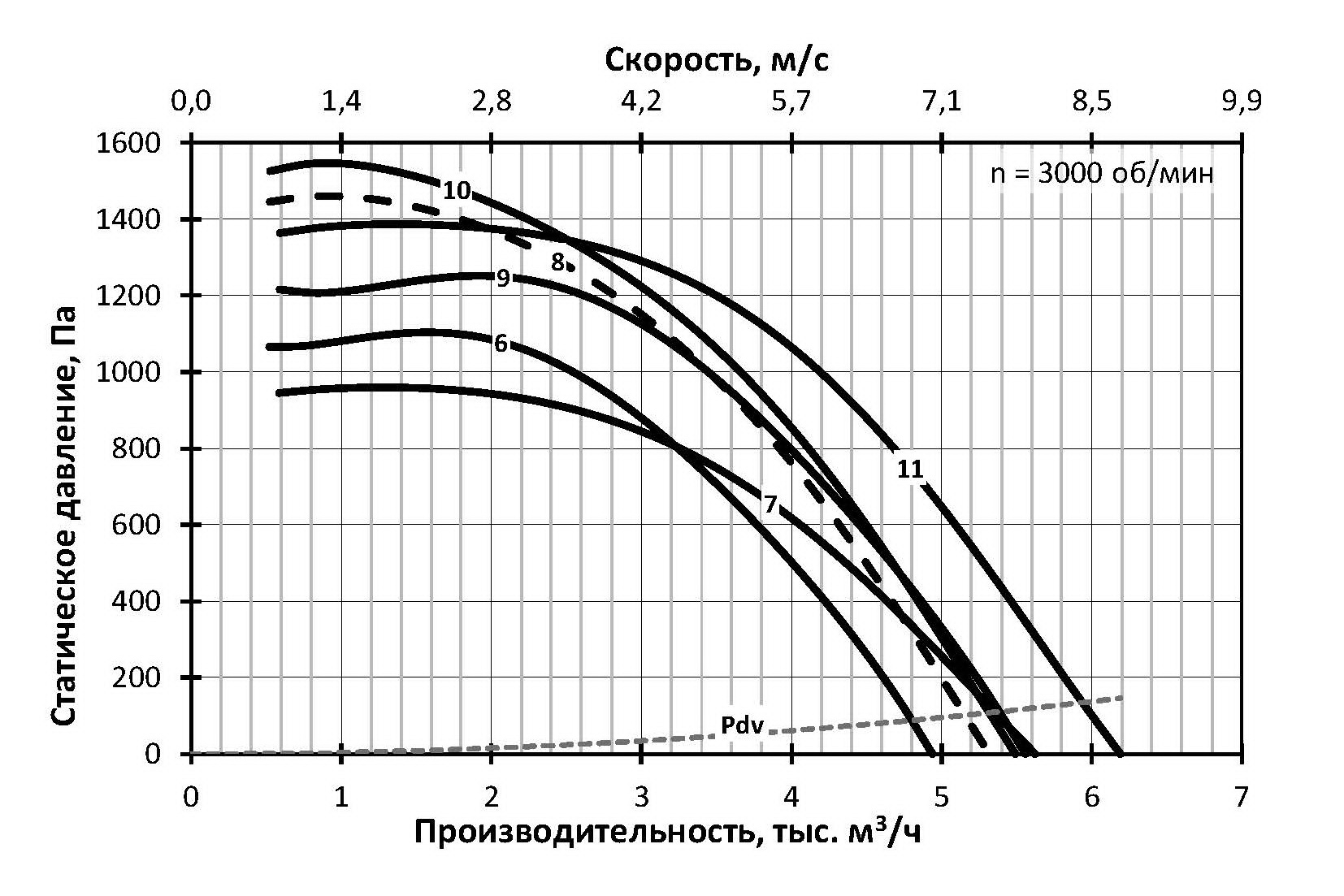

Графики для вентиляторов СТУД-РЦК-3,15

СТУД-РЦК-3,15 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-3,15-А-4/0,12

56A4

0,12

70

46

2

СТУД-РЦК-3,15-Б-4/0,12

56A4

0,12

70

49

3

СТУД-РЦК-3,15-А-4/0,18

56B4

0,18

70

47

4

СТУД-РЦК-3,15-Б-4/0,18

56B4

0,18

70

49

5

СТУД-РЦК-3,15-Б-4/0,25

63A4

0,25

71

50

6

СТУД-РЦК-3,15-А-2/1,1

71B2

1,1

86

54

7

СТУД-РЦК-3,15-Б-2/1,1

71B2

1,1

86

56

8

СТУД-РЦК-3,15-А-2/1,5

80MA2

1,5

87

56

9

СТУД-РЦК-3,15-Б-2/1,5

80MA2

1,5

87

58

10

СТУД-РЦК-3,15-А-2/2,2

80MB2

2,2

87

58

11

СТУД-РЦК-3,15-Б-2/2,2

80MB2

2,2

87

60

Графики для вентиляторов СТУД-РЦК-3,55

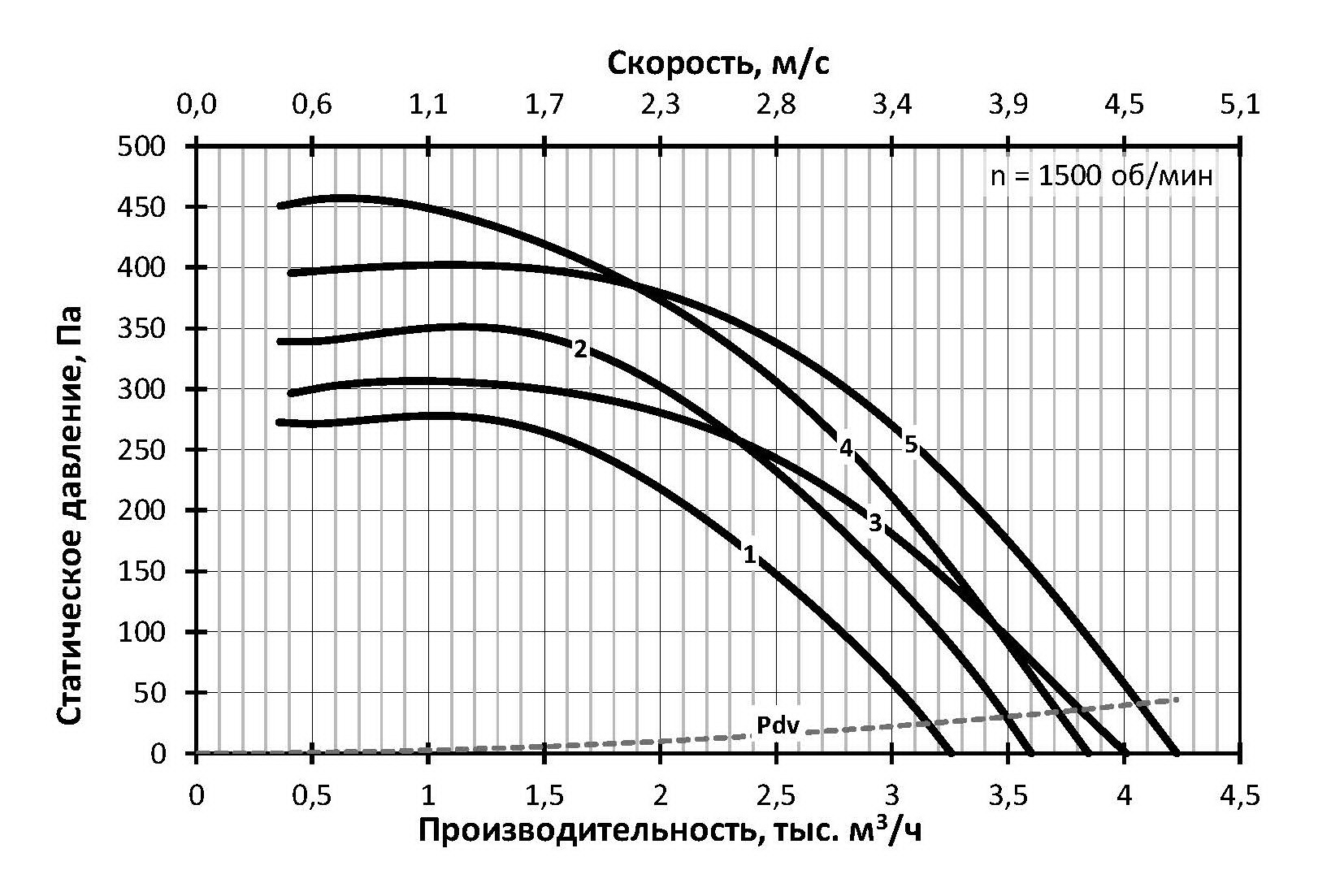

СТУД-РЦК-3,55 - 1500 Об/мин

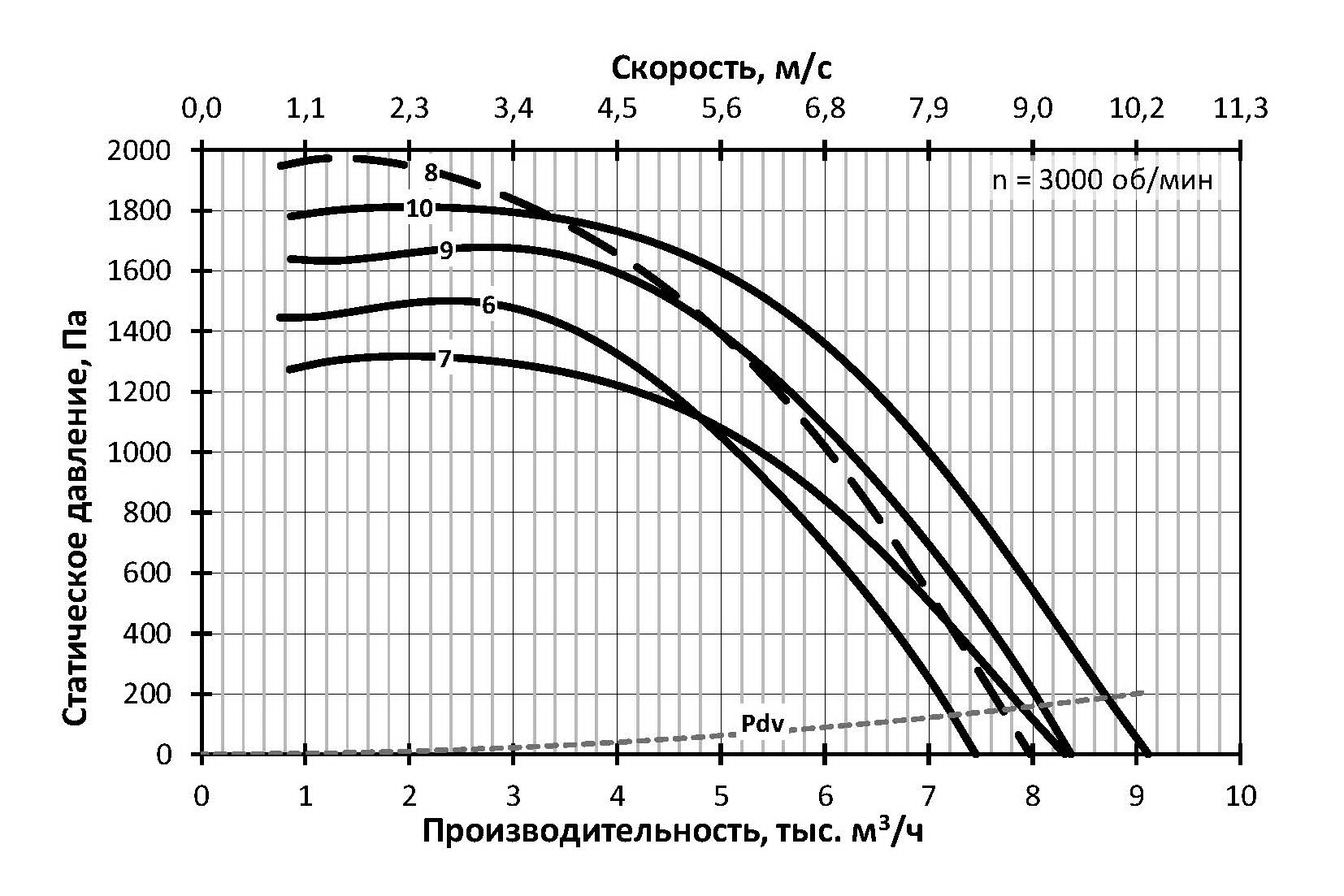

Графики для вентиляторов СТУД-РЦК-3,55

СТУД-РЦК-3,55 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-3,55-А-4/0,18

56B4

0,18

74

63

2

СТУД-РЦК-3,55-А-4/0,25

63A4

0,25

74

64

3

СТУД-РЦК-3,55-Б-4/0,25

63A4

0,25

74

67

4

СТУД-РЦК-3,55-А-4/0,37

63B4

0,37

74

64

5

СТУД-РЦК-3,55-Б-4/0,37

63B4

0,37

74

67

6

СТУД-РЦК-3,55-А-2/2,2

80MB2

2,2

90

74

7

СТУД-РЦК-3,55-Б-2/2,2

80MB2

2,2

90

77

8

СТУД-РЦК-3,55-А-2/3

90L2

3

90

76

9

СТУД-РЦК-3,55-Б-2/3

90L2

3

90

79

10

СТУД-РЦК-3,55-Б-2/4

100S2

4

90

84

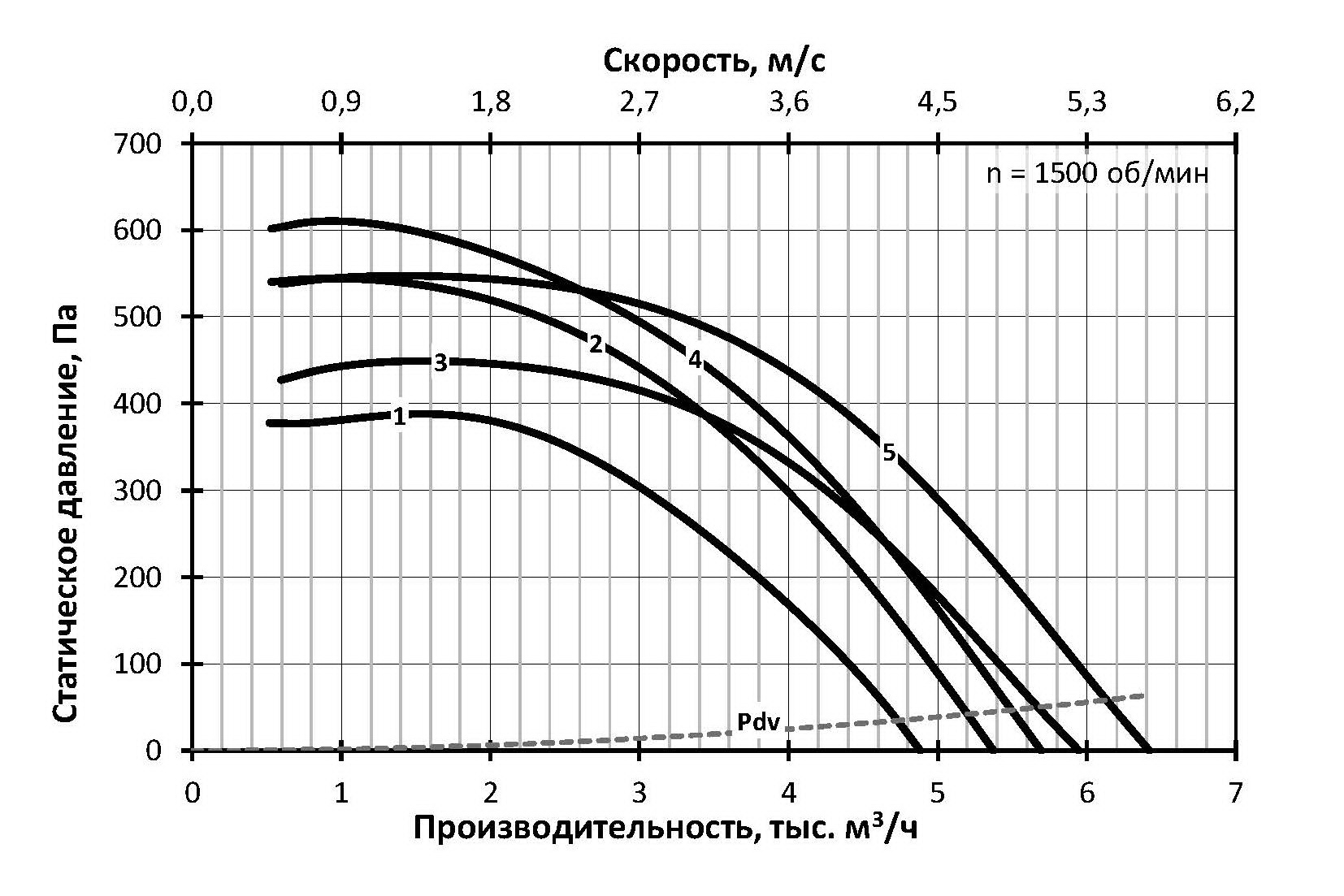

Графики для вентиляторов СТУД-РЦК-4

СТУД-РЦК-4 - 1500 Об/мин

Графики для вентиляторов СТУД-РЦК-4

СТУД-РЦК-4 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-4-А-4/0,37

63B4

0,37

78

80

2

СТУД-РЦК-4-А-4/0,55

71A4

0,55

78

83

3

СТУД-РЦК-4-Б-4/0,55

71A4

0,55

78

88

4

СТУД-РЦК-4-А-4/0,75

71B4

0,75

79

85

5

СТУД-РЦК-4-Б-4/0,75

71B4

0,75

79

89

6

СТУД-РЦК-4-А-2/3

90L2

3

94

92

7

СТУД-РЦК-4-А-2/4

100S2

4

94

97

8

СТУД-РЦК-4-Б-2/4

100S2

4

94

101

9

СТУД-РЦК-4-А-2/5,5

100L2

5,5

94

106

10

СТУД-РЦК-4-Б-2/5,5

100L2

5,5

94

110

11

СТУД-РЦК-4-Б-2/7,5

112M2

7,5

94

130

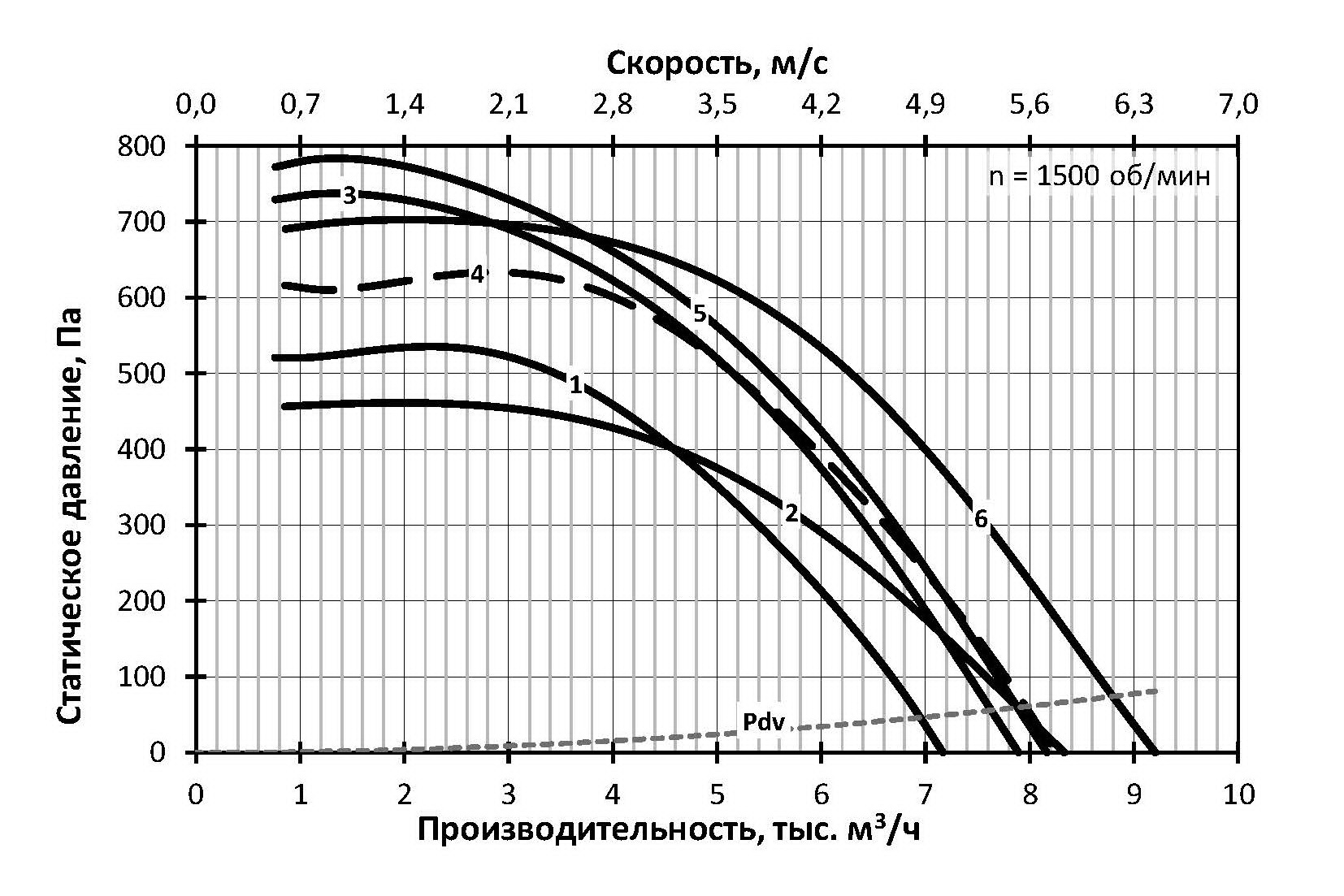

Графики для вентиляторов СТУД-РЦК-4,5

СТУД-РЦК-4,5 - 1500 Об/мин

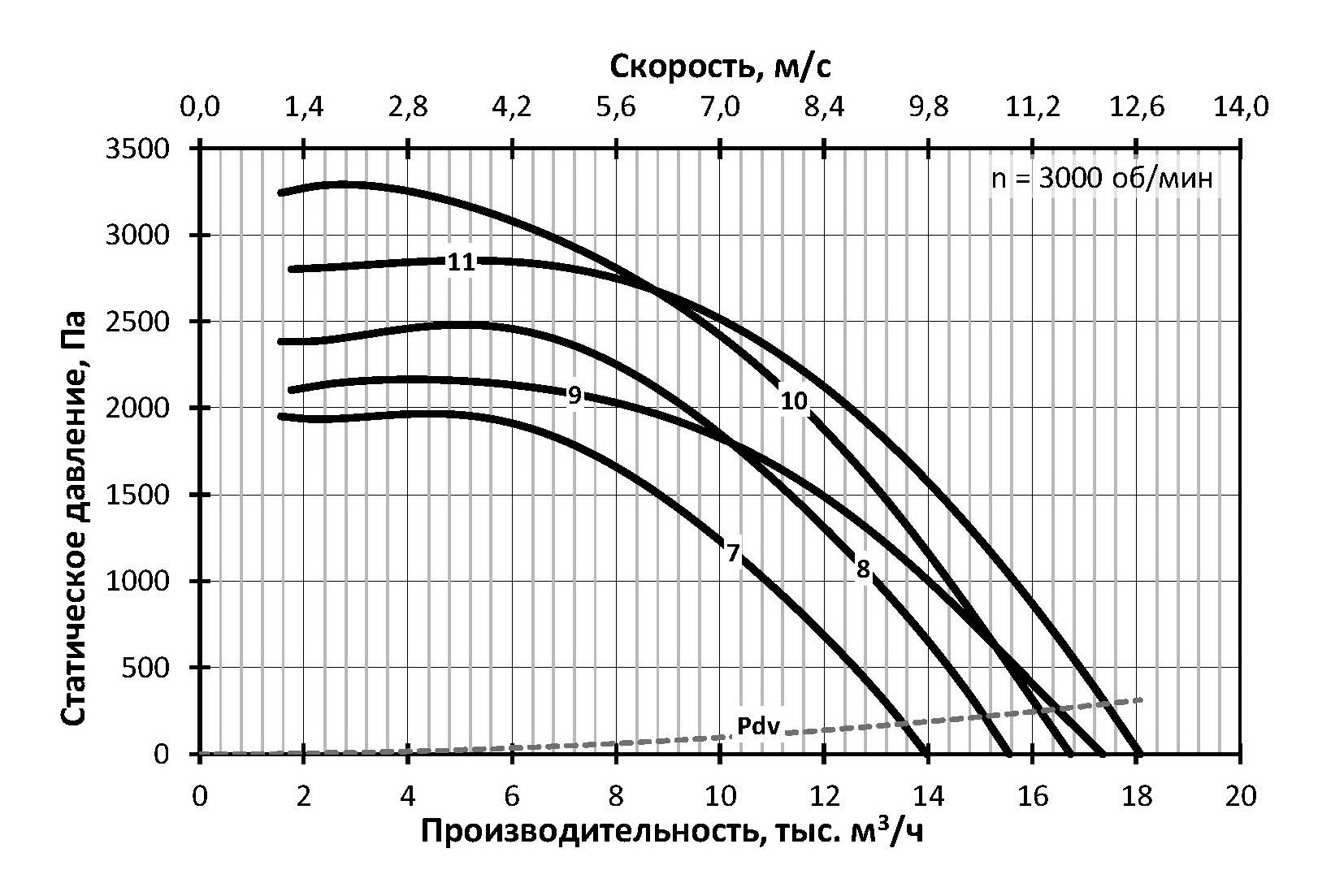

Графики для вентиляторов СТУД-РЦК-4,5

СТУД-РЦК-4,5 - 3000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-4,5-А-4/0,75

71B4

0,75

82

106

2

СТУД-РЦК-4,5-Б-4/0,75

71B4

0,75

82

112

3

СТУД-РЦК-4,5-А-4/1,1

80MA4

1,1

82

110

4

СТУД-РЦК-4,5-Б-4/1,1

80MA4

1,1

82

116

5

СТУД-РЦК-4,5-А-4/1,5

80MB4

1,5

82

112

6

СТУД-РЦК-4,5-Б-4/1,5

80MB4

1,5

82

118

7

СТУД-РЦК-4,5-А-2/5,5

100L2

5,5

98

127

8

СТУД-РЦК-4,5-А-2/7,5

112M2

7,5

98

147

9

СТУД-РЦК-4,5-Б-2/7,5

112M2

7,5

98

153

10

СТУД-РЦК-4,5-А-2/11

132M2

11

98

174

11

СТУД-РЦК-4,5-Б-2/11

132M2

11

98

180

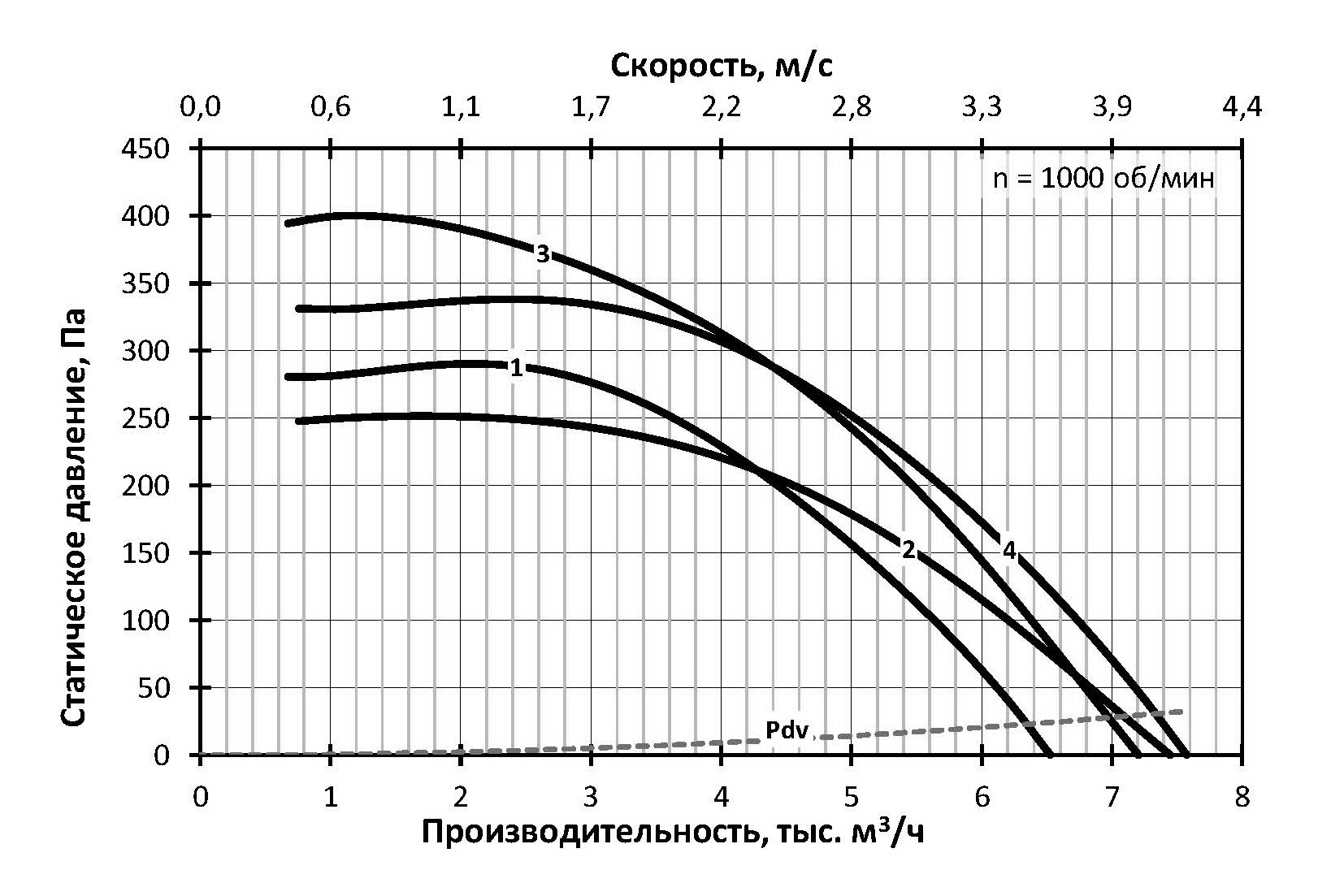

Графики для вентиляторов СТУД-РЦК-5

СТУД-РЦК-5 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦК-5

СТУД-РЦК-5 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-5-А-6/0,37

71A6

0,37

76

156

2

СТУД-РЦК-5-Б-6/0,37

71A6

0,37

76

165

3

СТУД-РЦК-5-А-6/0,55

71B6

0,55

76

158

4

СТУД-РЦК-5-Б-6/0,55

71B6

0,55

76

167

5

СТУД-РЦК-5-А-4/1,1

80MA4

1,1

85

162

6

СТУД-РЦК-5-А-4/1,5

80MB4

1,5

85

164

7

СТУД-РЦК-5-Б-4/1,5

80MB4

1,5

85

173

8

СТУД-РЦК-5-А-4/2,2

90L4

2,2

85

166

9

СТУД-РЦК-5-Б-4/2,2

90L4

2,2

85

175

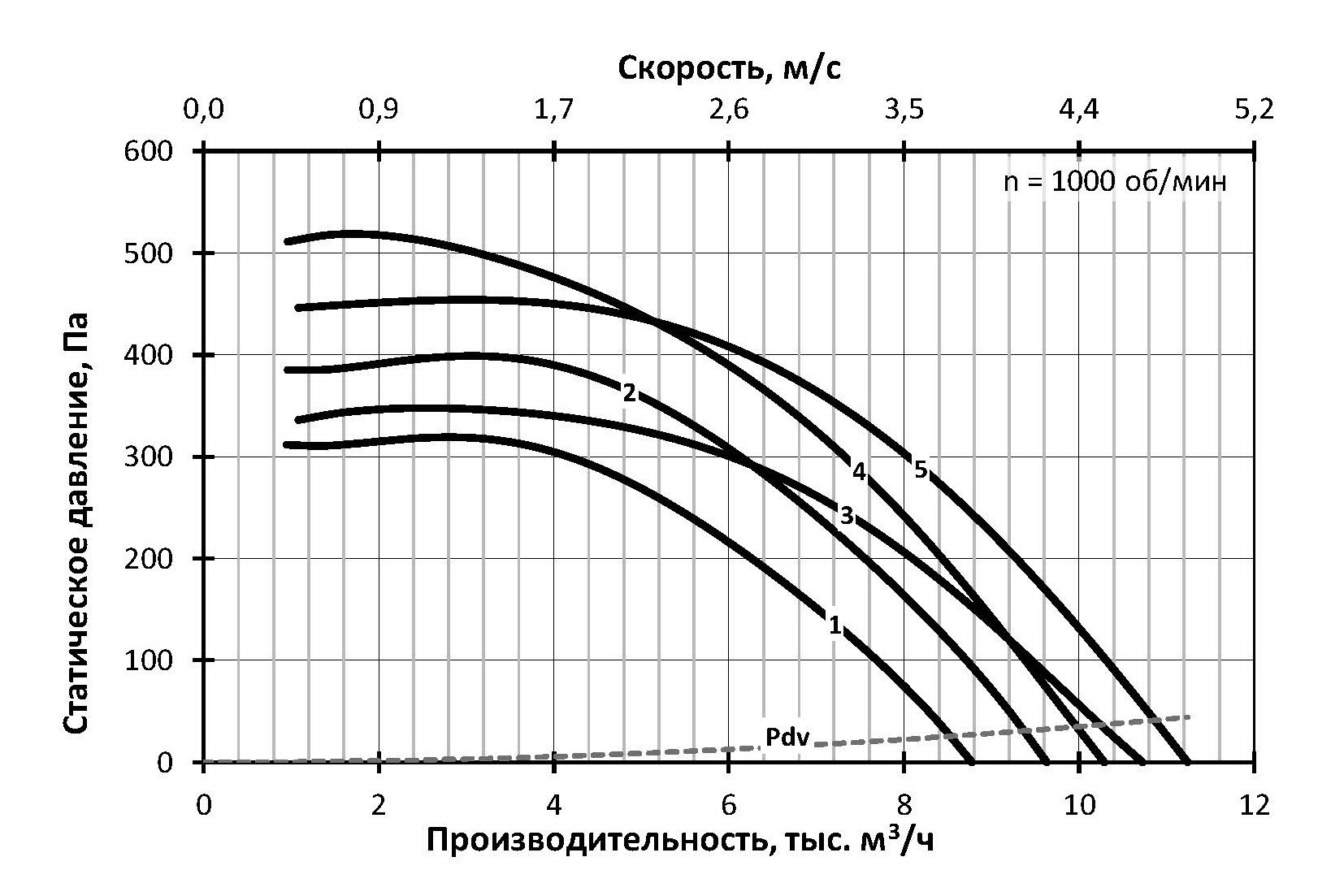

Графики для вентиляторов СТУД-РЦК-5,6

СТУД-РЦК-5,6 - 1000 Об/мин

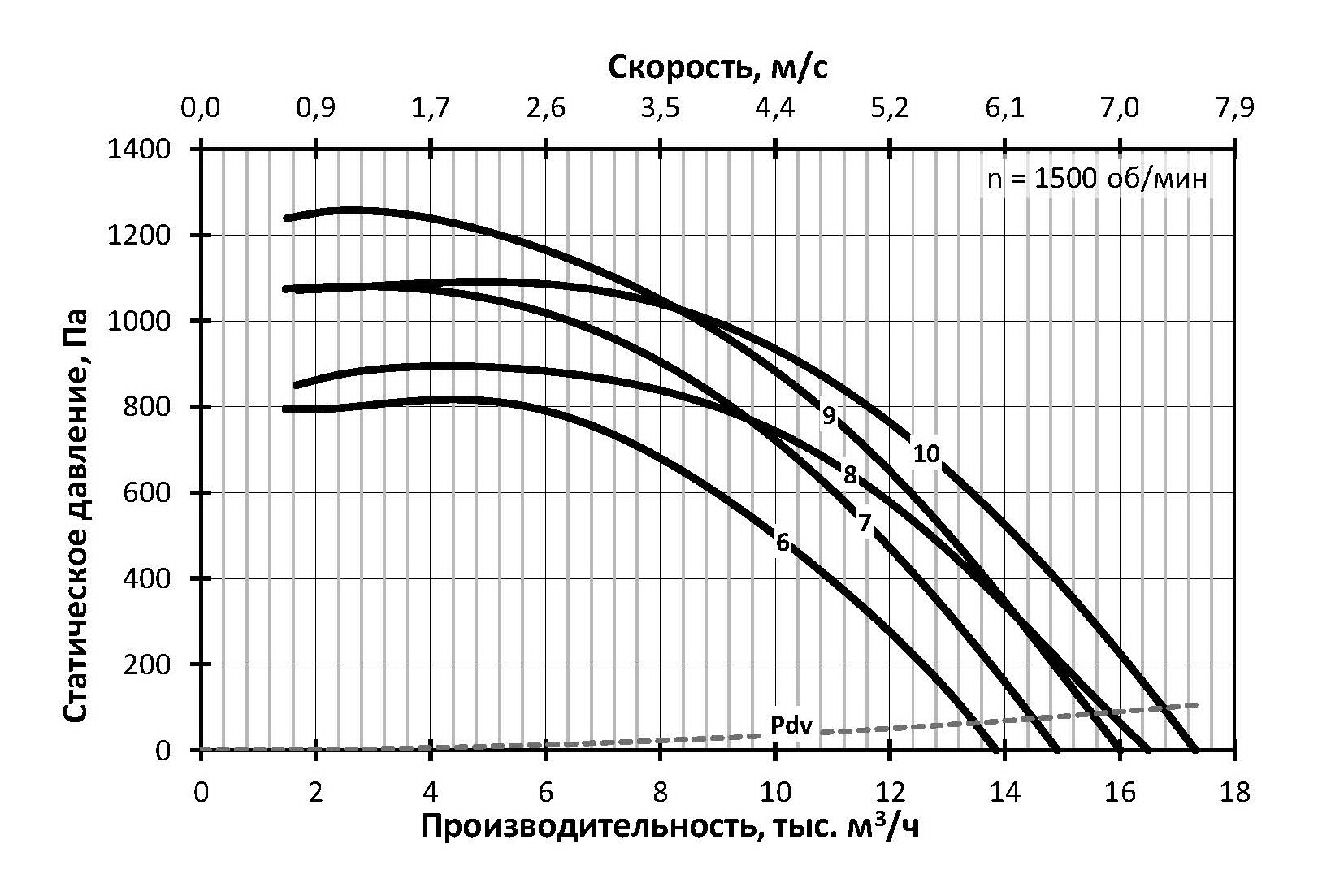

Графики для вентиляторов СТУД-РЦК-5,6

СТУД-РЦК-5,6 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-5,6-А-6/0,55

71B6

0,55

79

181

2

СТУД-РЦК-5,6-А-6/0,75

80MA6

0,75

80

185

3

СТУД-РЦК-5,6-Б-6/0,75

80MA6

0,75

80

195

4

СТУД-РЦК-5,6-А-6/1,1

80MB6

1,1

80

187

5

СТУД-РЦК-5,6-Б-6/1,1

80MB6

1,1

80

197

6

СТУД-РЦК-5,6-А-4/2,2

90L4

2,2

89

190

7

СТУД-РЦК-5,6-А-4/3

100S4

3

89

192

8

СТУД-РЦК-5,6-Б-4/3

100S4

3

89

202

9

СТУД-РЦК-5,6-А-4/4

100L4

4

89

201

10

СТУД-РЦК-5,6-Б-4/4

100L4

4

89

211

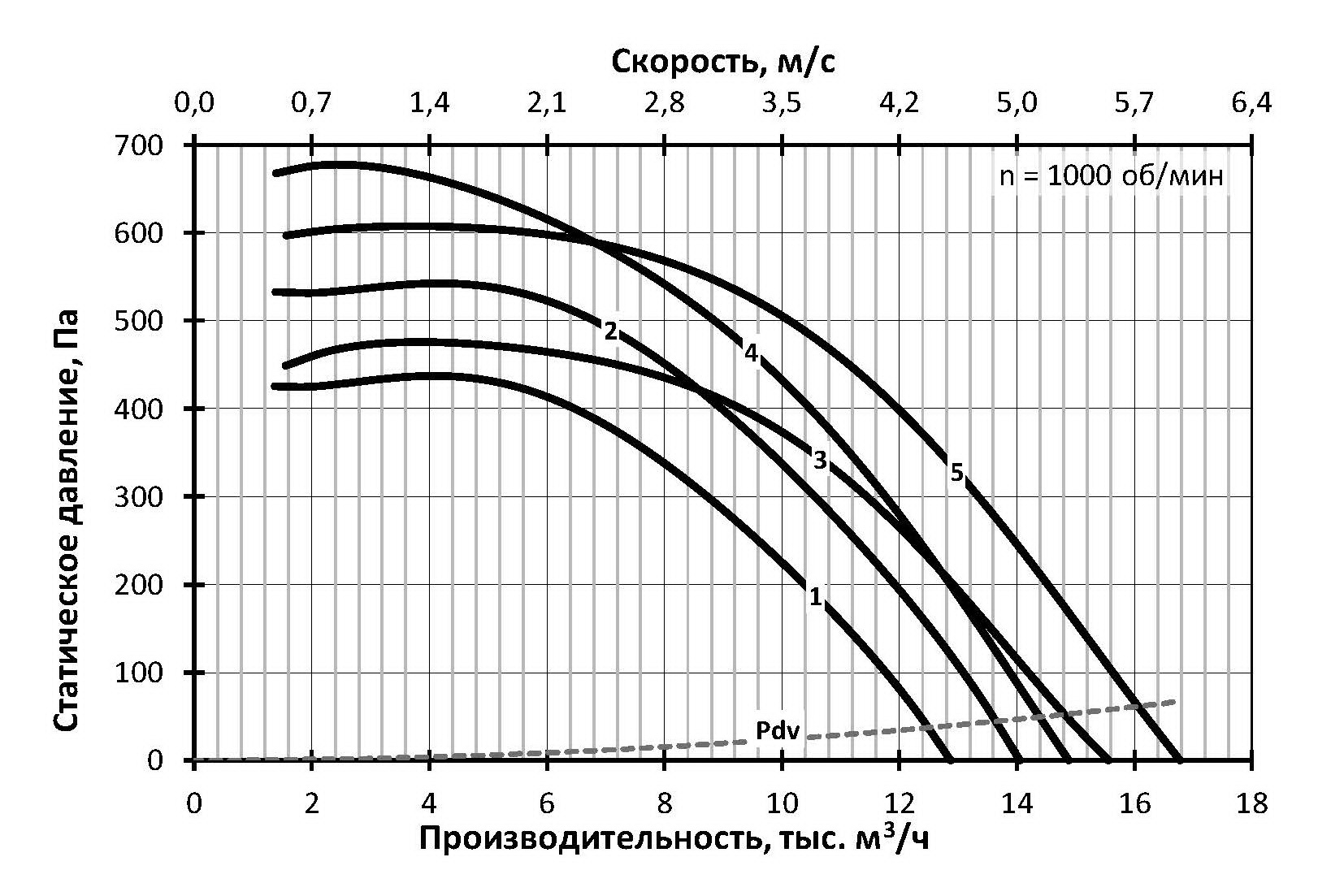

Графики для вентиляторов СТУД-РЦК-6,3

СТУД-РЦК-6,3 - 1000 Об/мин

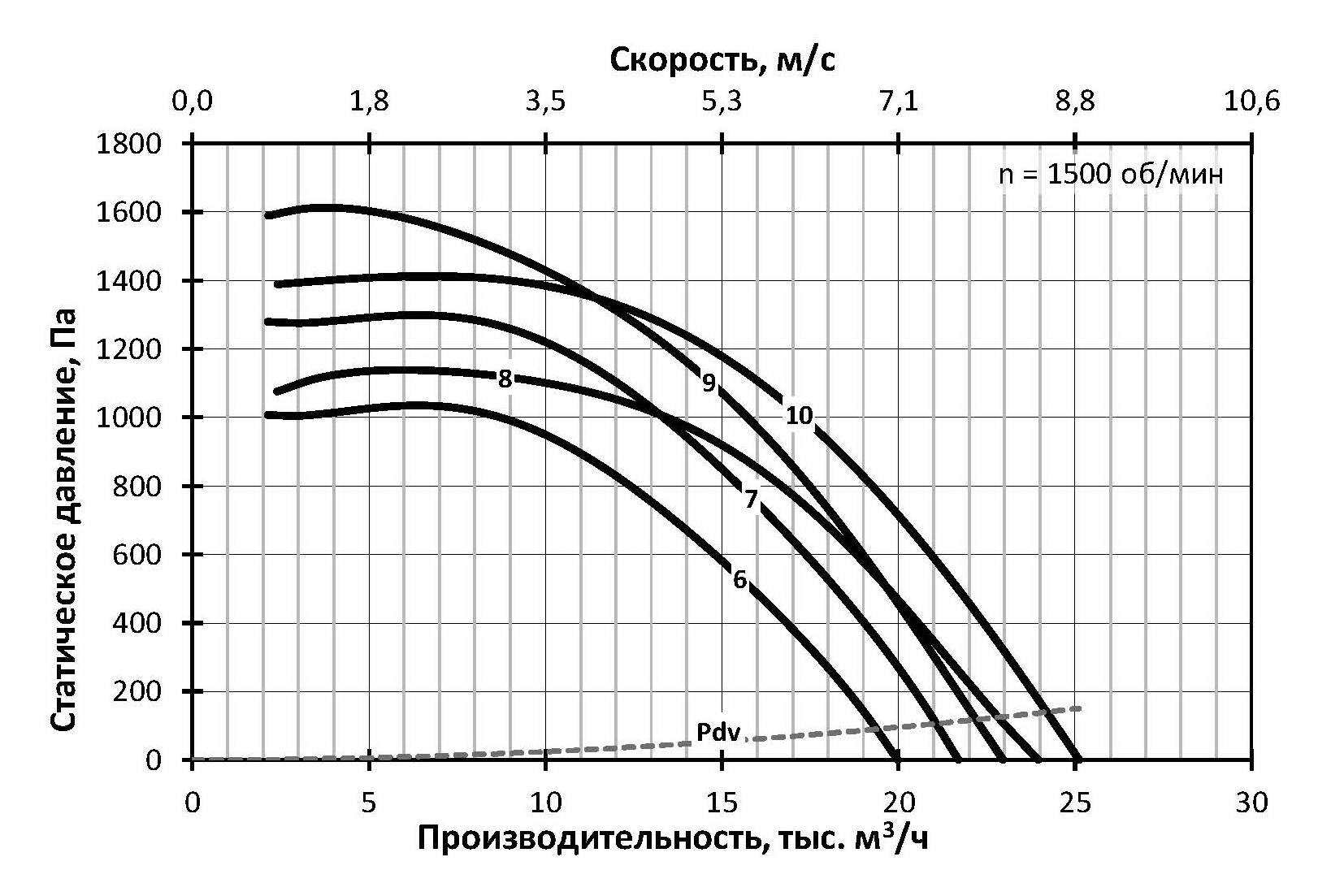

Графики для вентиляторов СТУД-РЦК-6,3

СТУД-РЦК-6,3 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-6,3-А-6/1,1

80MB6

1,1

83

262

2

СТУД-РЦК-6,3-А-6/1,5

90L6

1,5

83

265

3

СТУД-РЦК-6,3-Б-6/1,5

90L6

1,5

83

280

4

СТУД-РЦК-6,3-А-6/2,2

100L6

2,2

84

274

5

СТУД-РЦК-6,3-Б-6/2,2

100L6

2,2

84

289

6

СТУД-РЦК-6,3-А-4/4

100L4

4

93

276

7

СТУД-РЦК-6,3-А-4/5,5

112M4

5,5

93

297

8

СТУД-РЦК-6,3-Б-4/5,5

112M4

5,5

93

312

9

СТУД-РЦК-6,3-А-4/7,5

132S4

7,5

93

321

10

СТУД-РЦК-6,3-Б-4/7,5

132S4

7,5

93

336

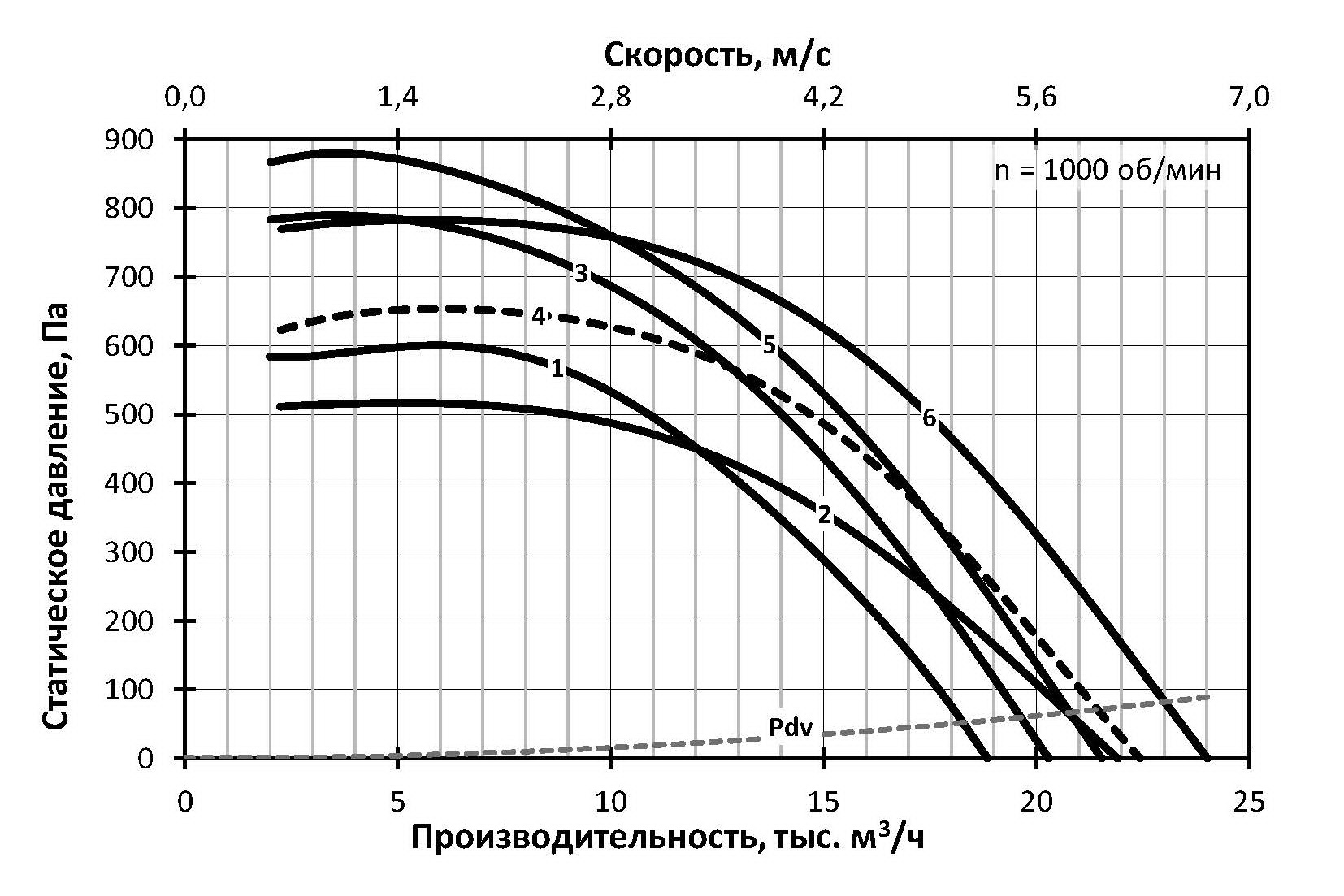

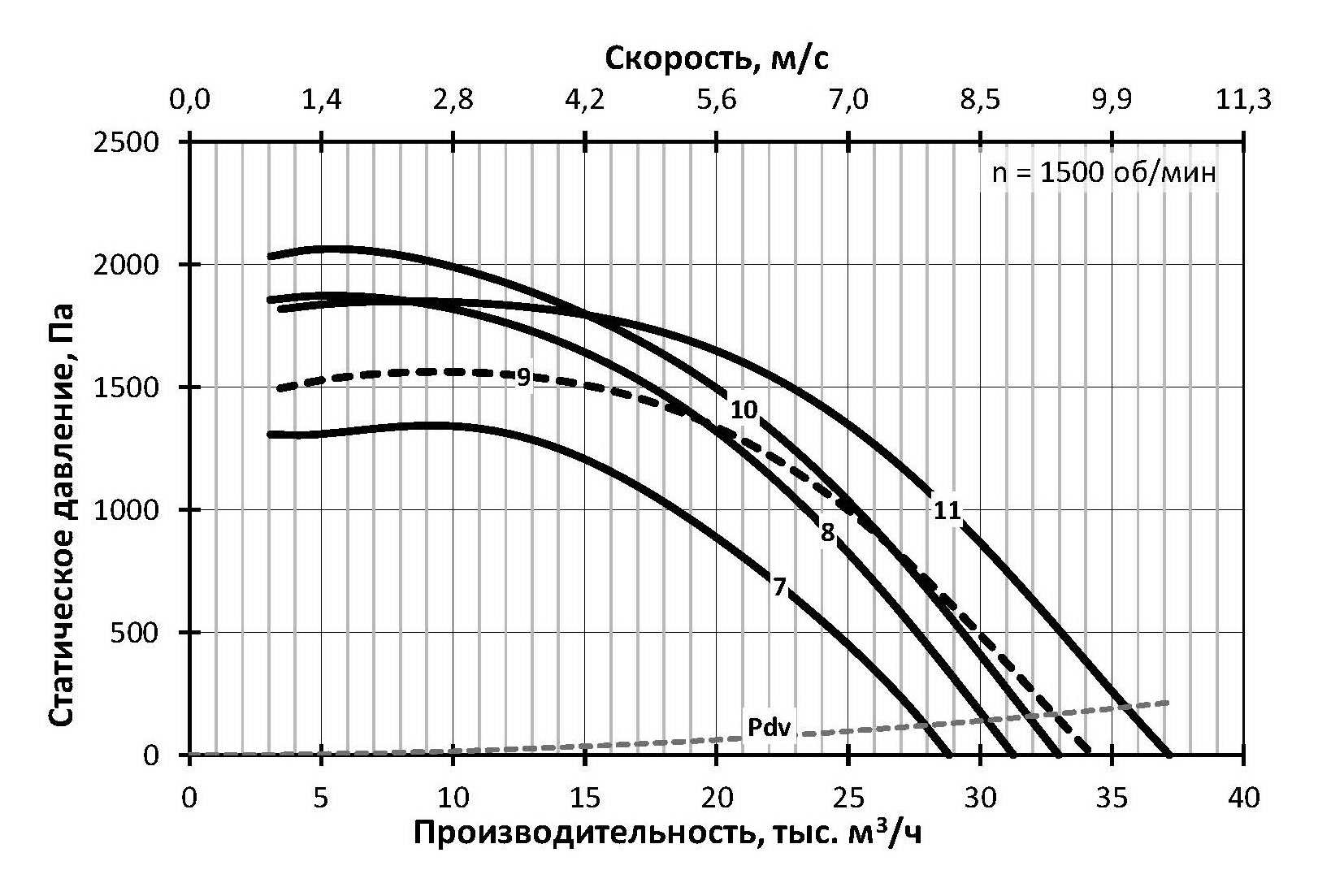

Графики для вентиляторов СТУД-РЦК-7,1

СТУД-РЦК-7,1 - 1000 Об/мин

Графики для вентиляторов СТУД-РЦК-7,1

СТУД-РЦК-7,1 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-7,1-А-6/2,2

100L6

2,2

87

364

2

СТУД-РЦК-7,1-Б-6/2,2

100L6

2,2

87

384

3

СТУД-РЦК-7,1-А-6/3

112MA6

3

87

370

4

СТУД-РЦК-7,1-Б-6/3

112MA6

3

87

390

5

СТУД-РЦК-7,1-А-6/4

112MB6

4

87

378

6

СТУД-РЦК-7,1-Б-6/4

112MB6

4

87

398

7

СТУД-РЦК-7,1-А-4/7,5

132S4

7,5

97

411

8

СТУД-РЦК-7,1-А-4/11

132M4

11

97

423

9

СТУД-РЦК-7,1-Б-4/11

132M4

11

97

443

10

СТУД-РЦК-7,1-А-4/15

160S4

15

97

461

11

СТУД-РЦК-7,1-Б-4/15

160S4

15

97

481

Графики для вентиляторов СТУД-РЦК-8

СТУД-РЦК-8 - 1000 Об/мин

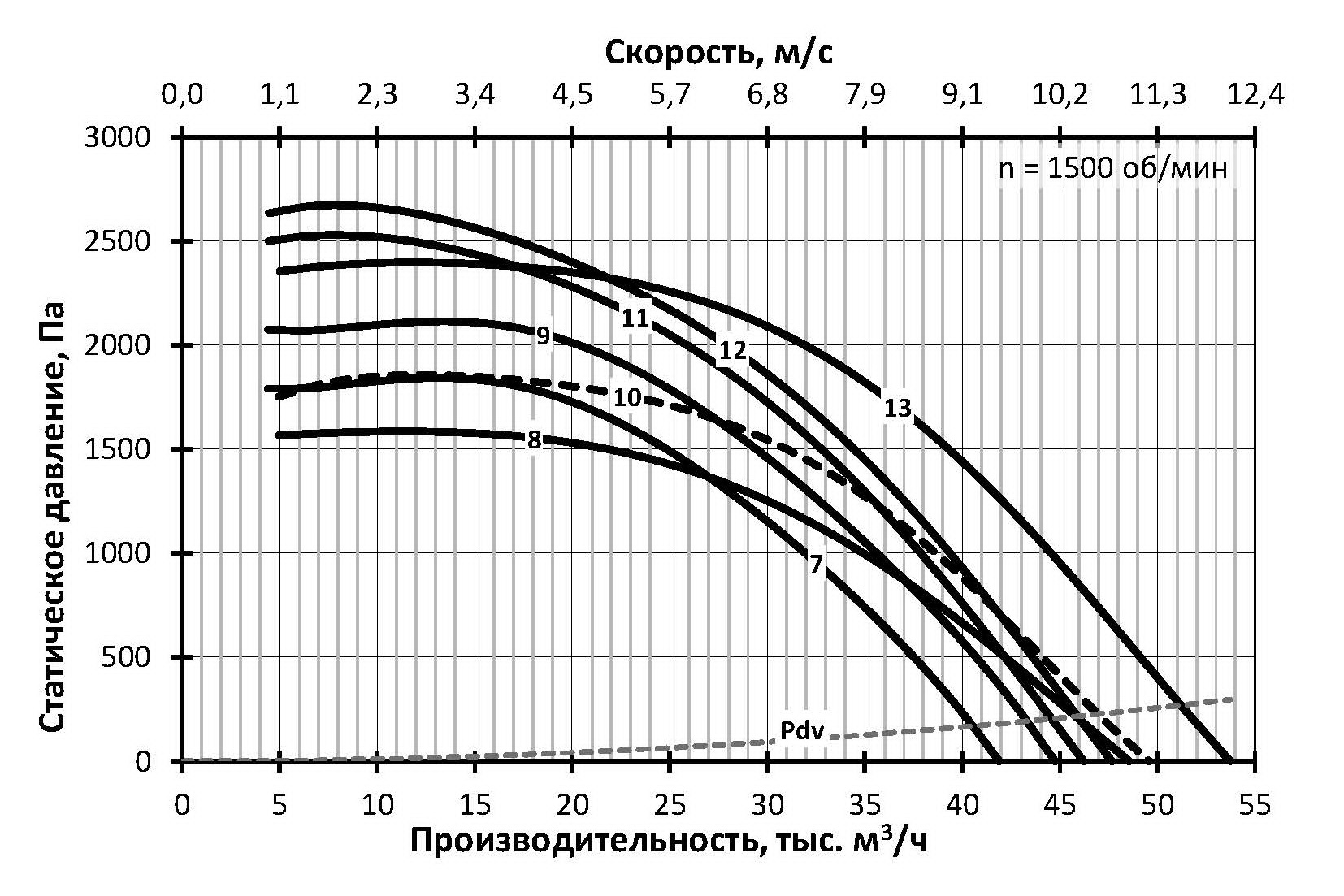

Графики для вентиляторов СТУД-РЦК-8

СТУД-РЦК-8 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-8-А-6/4

112MB6

4

91

431

2

СТУД-РЦК-8-Б-6/4

112MB6

4

91

455

3

СТУД-РЦК-8-А-6/5,5

132S6

5,5

91

458

4

СТУД-РЦК-8-Б-6/5,5

132S6

5,5

91

482

5

СТУД-РЦК-8-А-6/7,5

132M6

7,5

91

471

6

СТУД-РЦК-8-Б-6/7,5

132M6

7,5

91

495

7

СТУД-РЦК-8-А-4/15

160S4

15

100

514

8

СТУД-РЦК-8-Б-4/15

160S4

15

100

538

9

СТУД-РЦК-8-А-4/18,5

160M4

18,5

100

531

10

СТУД-РЦК-8-Б-4/18,5

160M4

18,5

100

555

11

СТУД-РЦК-8-А-4/22

180S4

22

101

559

12

СТУД-РЦК-8-А-4/30

180M4

30

101

579

13

СТУД-РЦК-8-Б-4/30

180M4

30

101

603

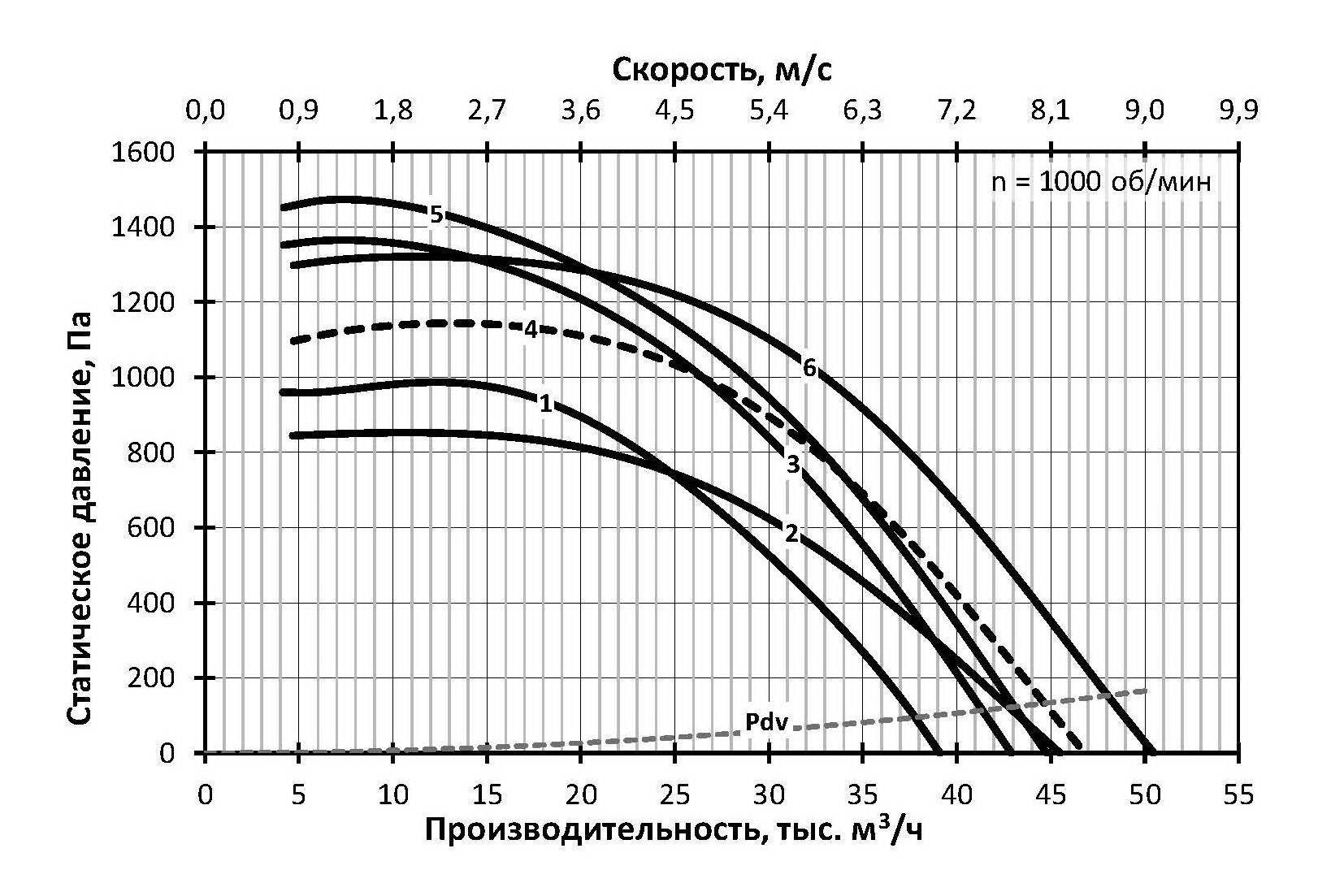

Графики для вентиляторов СТУД-РЦК-9

СТУД-РЦК-9 - 1000 Об/мин

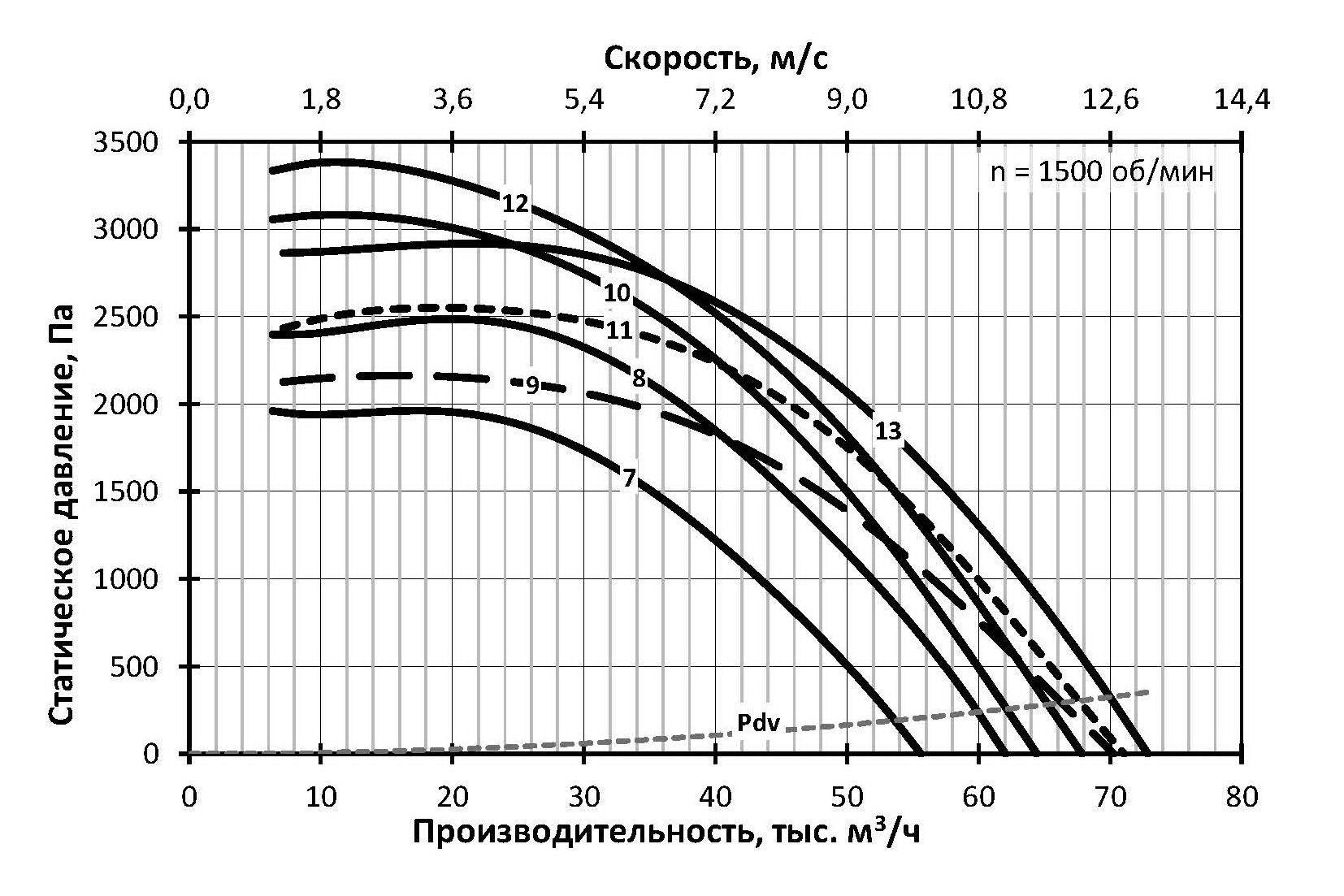

Графики для вентиляторов СТУД-РЦК-9

СТУД-РЦК-9 - 1500 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-9-А-6/7,5

132M6

7,5

95

570

2

СТУД-РЦК-9-Б-6/7,5

132M6

7,5

95

599

3

СТУД-РЦК-9-А-6/11

160S6

11

95

613

4

СТУД-РЦК-9-Б-6/11

160S6

11

95

642

5

СТУД-РЦК-9-А-6/15

160M6

15

95

642

6

СТУД-РЦК-9-Б-6/15

160M6

15

95

671

7

СТУД-РЦК-9-А-4/22

180S4

22

104

658

8

СТУД-РЦК-9-А-4/30

180M4

30

104

678

9

СТУД-РЦК-9-Б-4/30

180M4

30

104

707

10

СТУД-РЦК-9-А-4/37

200M4

37

104

733

11

СТУД-РЦК-9-Б-4/37

200M4

37

104

762

12

СТУД-РЦК-9-А-4/45

200L4

45

104

758

13

СТУД-РЦК-9-Б-4/45

200L4

45

104

787

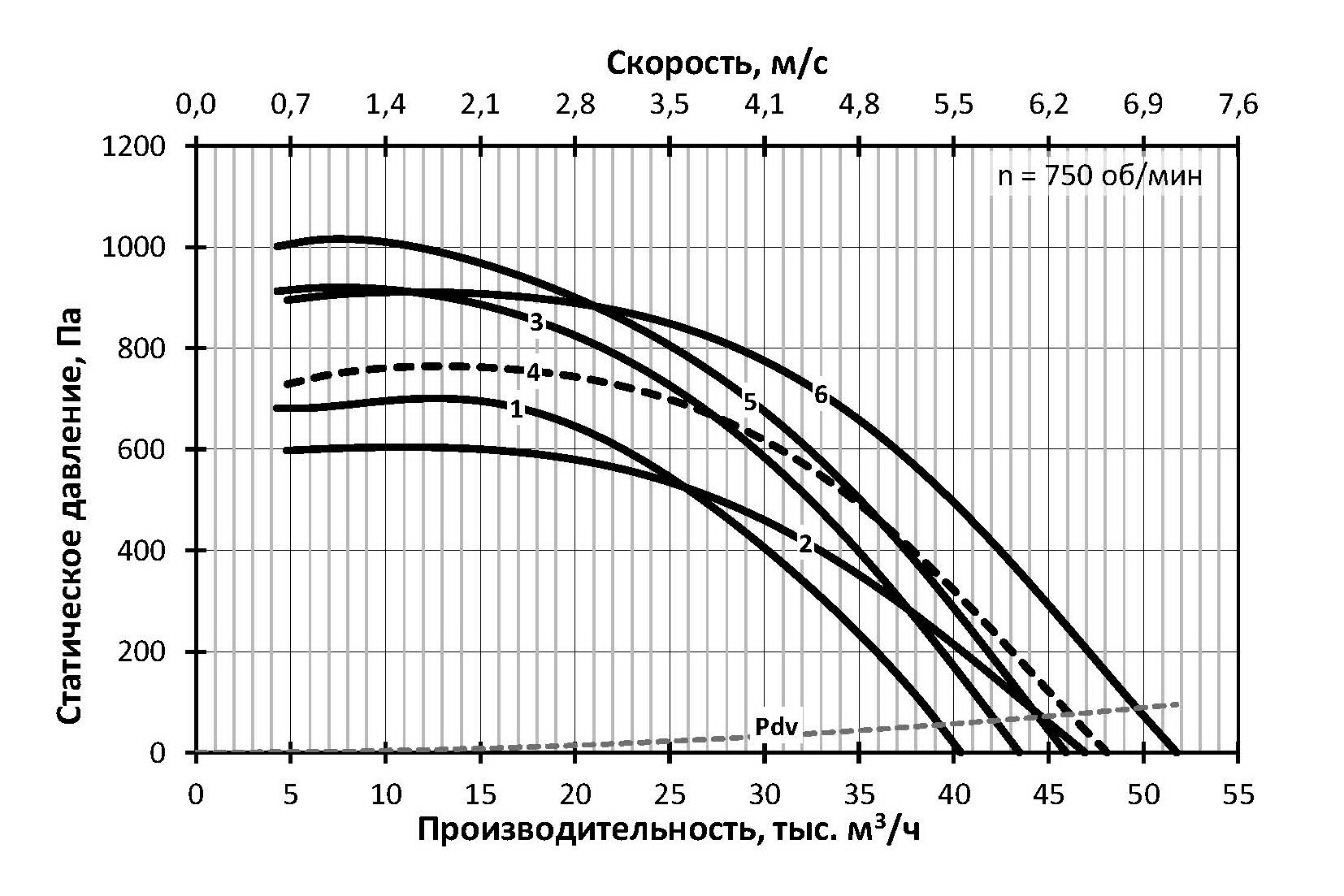

Графики для вентиляторов СТУД-РЦК-10

СТУД-РЦК-10 - 750 Об/мин

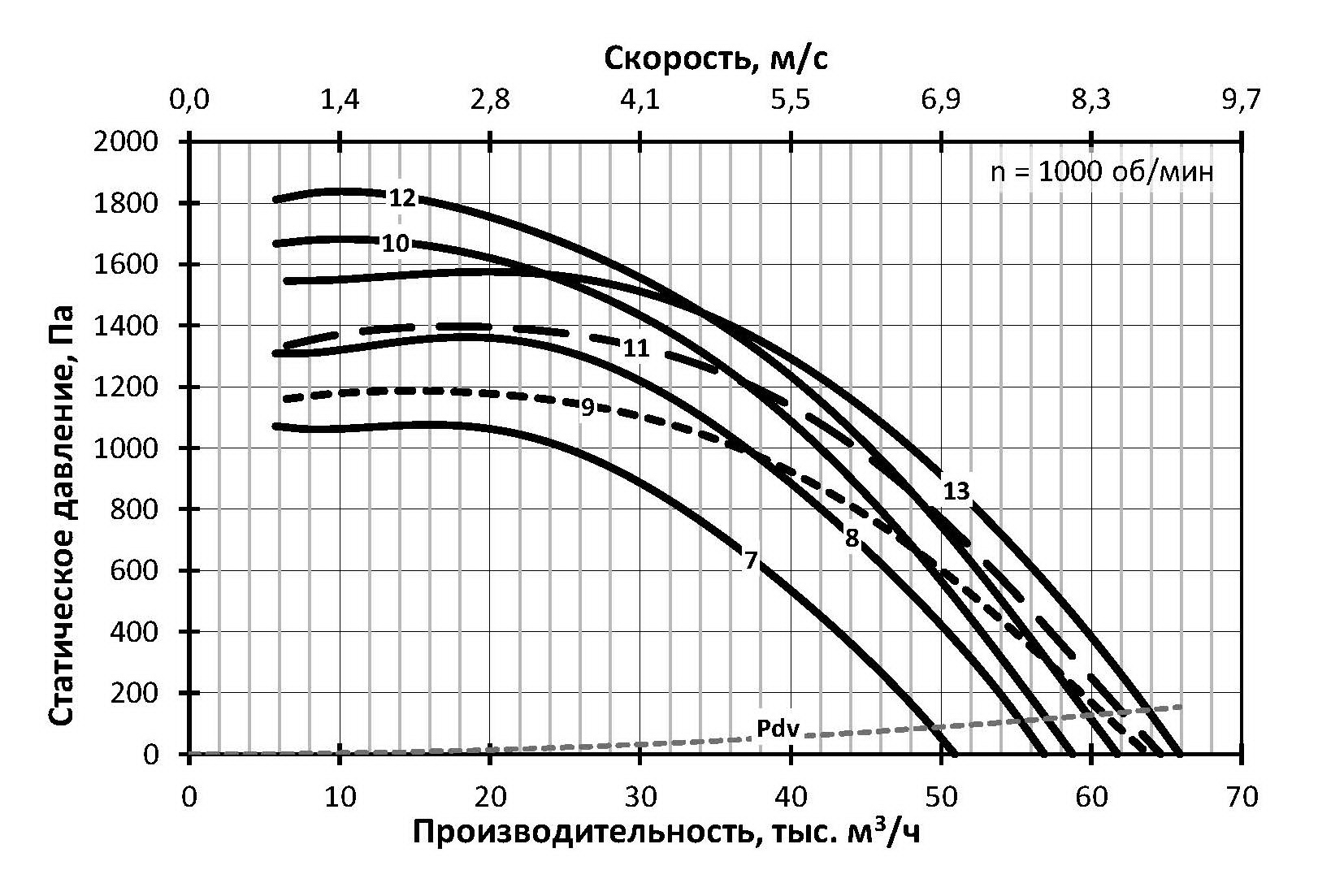

Графики для вентиляторов СТУД-РЦК-10

СТУД-РЦК-10 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-10-А-8/5,5

132M8

5,5

92

638

2

СТУД-РЦК-10-Б-8/5,5

132M8

5,5

92

672

3

СТУД-РЦК-10-А-8/7,5

160S8

7,5

92

681

4

СТУД-РЦК-10-Б-8/7,5

160S8

7,5

92

715

5

СТУД-РЦК-10-А-8/11

160M8

11

92

706

6

СТУД-РЦК-10-Б-8/11

160M8

11

92

740

7

СТУД-РЦК-10-А-6/11

160S6

11

98

681

8

СТУД-РЦК-10-А-6/15

160M6

15

98

710

9

СТУД-РЦК-10-Б-6/15

160M6

15

98

744

10

СТУД-РЦК-10-А-6/18,5

180M6

18,5

98

736

11

СТУД-РЦК-10-Б-6/18,5

180M6

18,5

98

770

12

СТУД-РЦК-10-А-6/22

200M6

22

98

766

13

СТУД-РЦК-10-Б-6/22

200M6

22

98

800

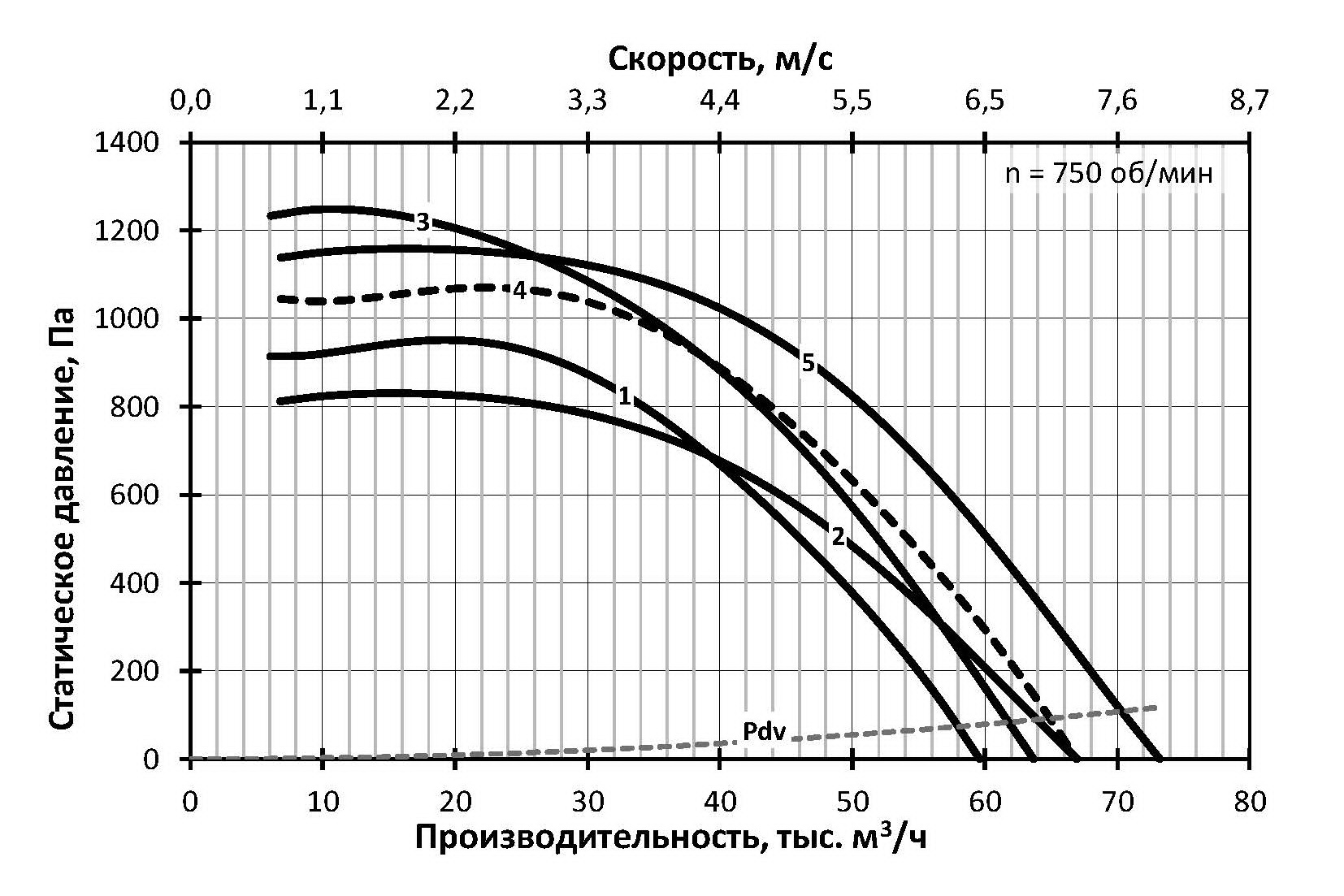

Графики для вентиляторов СТУД-РЦК-11

СТУД-РЦК-11,2 - 750 Об/мин

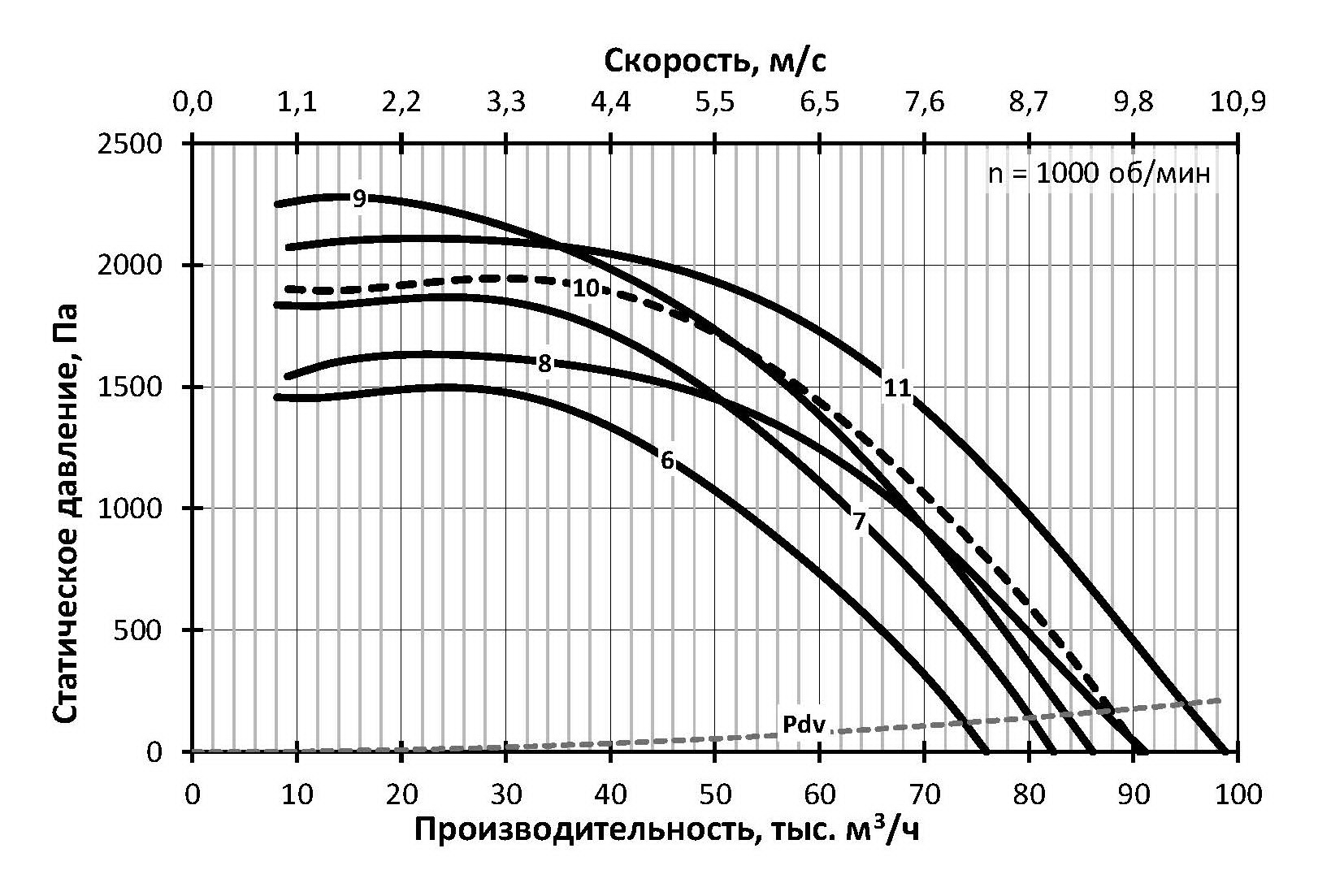

Графики для вентиляторов СТУД-РЦК-11

СТУД-РЦК-11,2 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-11,2-А-8/11

160M8

11

95

787

2

СТУД-РЦК-11,2-Б-8/11

160M8

11

95

825

3

СТУД-РЦК-11,2-А-8/15

180M8

15

96

817

4

СТУД-РЦК-11,2-Б-8/15

180M8

15

96

855

5

СТУД-РЦК-11,2-Б-8/18,5

200M8

18,5

96

900

6

СТУД-РЦК-11,2-А-6/22

200M6

22

102

847

7

СТУД-РЦК-11,2-А-6/30

200L6

30

102

882

8

СТУД-РЦК-11,2-Б-6/30

200L6

30

102

920

9

СТУД-РЦК-11,2-А-6/37

225M6

37

102

945

10

СТУД-РЦК-11,2-Б-6/37

225M6

37

102

983

11

СТУД-РЦК-11,2-Б-6/45

250S6

45

102

1115

Графики для вентиляторов СТУД-РЦК-12,5

СТУД-РЦК-12,5 - 750 Об/мин

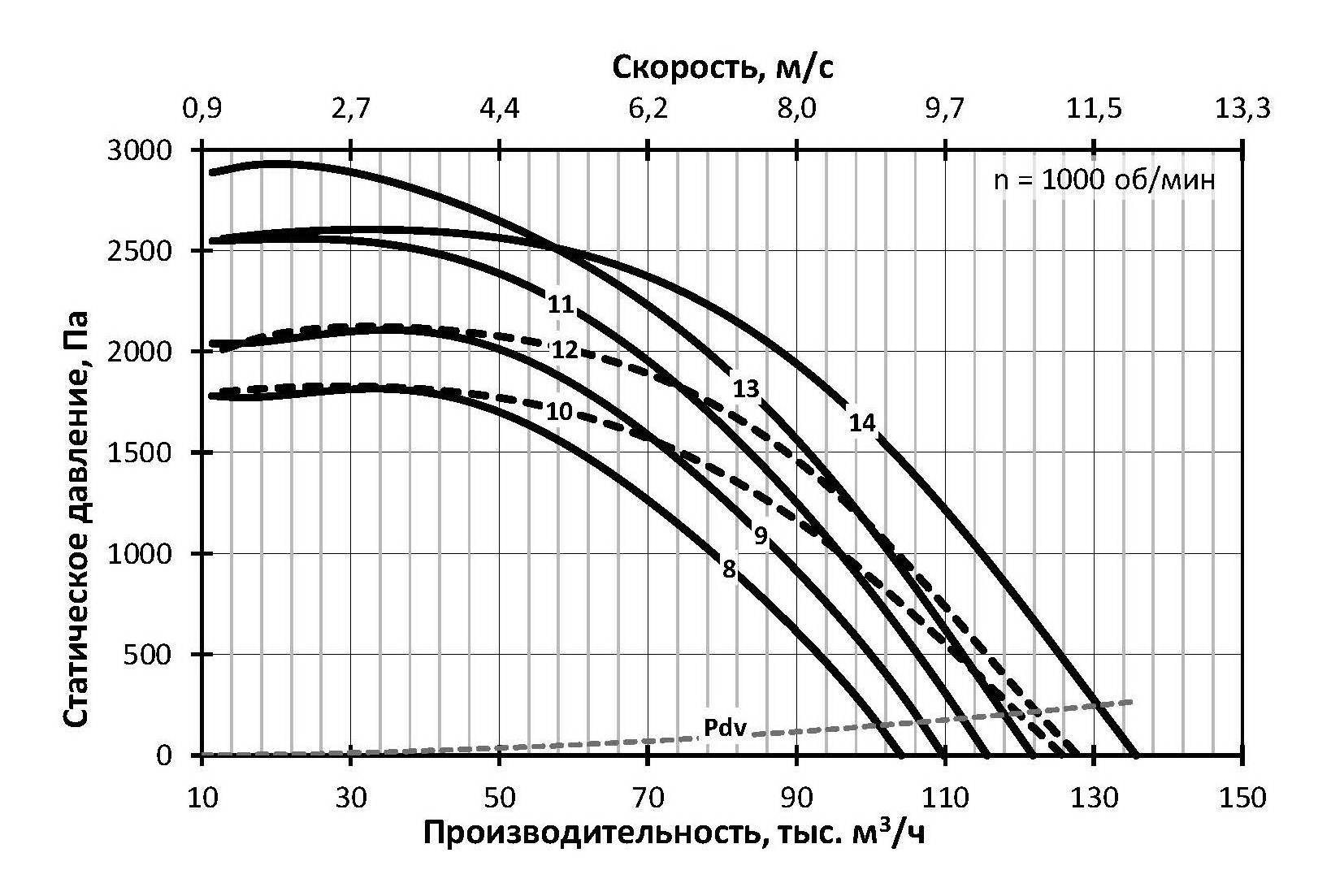

Графики для вентиляторов СТУД-РЦК-12,5

СТУД-РЦК-12,5 - 1000 Об/мин


Обозначение

Двигатель

Lw, дБ А

M, кг

Тип

N, кВт

1

СТУД-РЦК-12,5-А-8/15

180M8

15

99

1036

2

СТУД-РЦК-12,5-А-8/18,5

200M8

18,5

99

1081

3

СТУД-РЦК-12,5-Б-8/18,5

200M8

18,5

99

1132

4

СТУД-РЦК-12,5-А-8/22

200L8

22

99

1106

5

СТУД-РЦК-12,5-Б-8/22

200L8

22

99

1157

6

СТУД-РЦК-12,5-А-8/30

225M8

30

99

1161

7

СТУД-РЦК-12,5-Б-8/30

225M8

30

99

1212

8

СТУД-РЦК-12,5-А-6/37

225M6

37

105

1164

9

СТУД-РЦК-12,5-А-6/45

250S6

45

105

1296

10

СТУД-РЦК-12,5-Б-6/45

250S6

45

105

1347

11

СТУД-РЦК-12,5-А-6/55

250M6

55

105

1336

12

СТУД-РЦК-12,5-Б-6/55

250M6

55

105

1387

13

СТУД-РЦК-12,5-А-6/75

280S6

75

105

1426

14

СТУД-РЦК-12,5-Б-6/75

280S6

75

105

1477

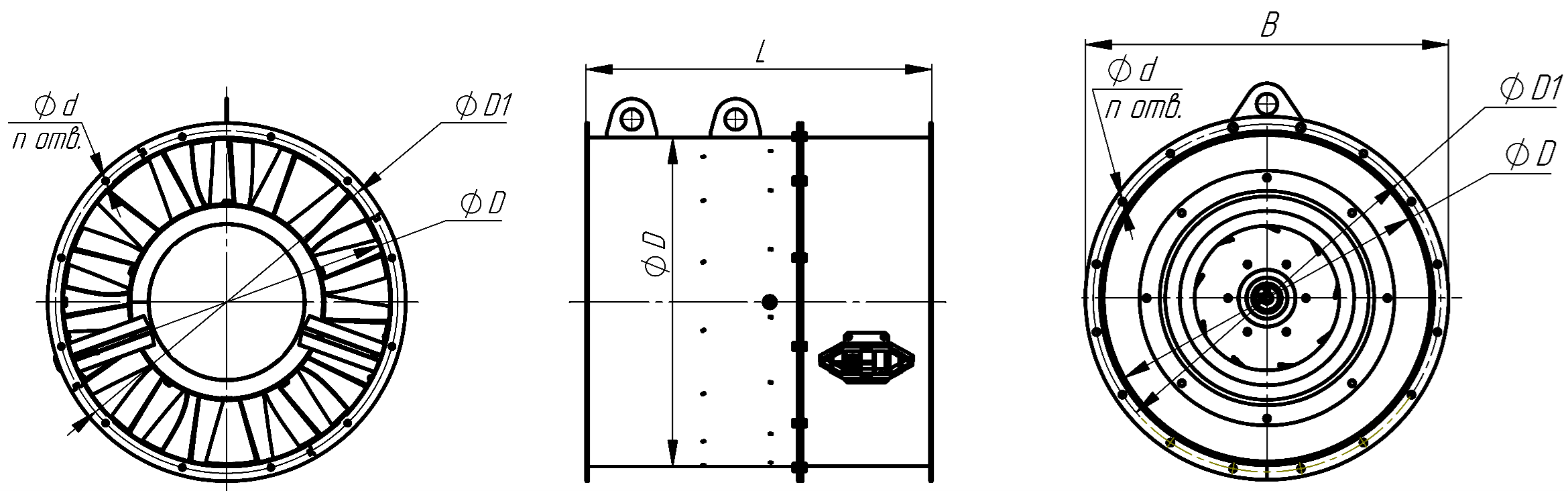

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры

Номер вентилятора

Размеры, мм

Шт.

D

D1

B

L

d

n

2,5

400

440

470

570

8

8

2,8

450

490

520

630

8

8

3,15

500

540

570

710

8

12

3,55

560

600

630

780

8

12

4

630

670

710

860

8

12

4,5

710

760

790

980

8

16

5

800

850

880

975

10

16

5,6

900

950

990

1125

10

16

6,3

1000

1050

1090

1265

12

16

7,1

1120

1180

1210

1425

12

20

8

1250

1310

1340

1605

12

20

9

1400

1460

1490

1810

14

20

10

1600

1660

1690

2005

14

24

11,2

1800

1860

1890

2250

18

24

12,5

2000

2060

2090

2510

18

24

Размеры L указаны максимальные для приведённых типоразмеров
