Описание

Осевые вентиляторы с низким и средним коэффициентом давления-АЭРОС-Н

Особенности вентилятора АЭРОС-Н
На базе вентилятора АЭРОС-Н изготавливается   крышное исполнение приточного и вытяжного вентилятора.
Изготавливается в 13 типоразмерах с номинальными диаметрами рабочего колеса  от 3,55 дм до 14 дм.
Осевой вентилятор АЭРОС-Н  специального назначения, например,  взрывозащищенный  применяется в вентиляционных системах, обслуживающих взрывоопасные зоны 1 и 2 промышленных производств,  объектов нефтегазоперерабатывающего комплекса и т.п.

Осевой вентилятор АЭРОС-Н

Осевой вентилятор АЭРОС-Н для определенных задач может успешно конкурировать с радиальными вентиляторами в системах  вентиляции общественных,  производственных зданий и сооружений, а также зданий сельскохозяйственного назначения.  Вентилятор может быть использован для  замены осевых вентиля­торов  ВО-06-300, ОСА 300 и др., так как имеет улучшенные аэродинамические характеристики, что позволяет уменьшить потребляемую мощность по сравнению с вентиляторами других производителей.  Вентилятор с входным коллектором и диффузором может использоваться как струйный вентилятор в подземных автостоянках и туннелях.

Конструкция

Корпус и рабочее колесо вентилятора общего назначения - изготовлен из углеродистой стали с качественным полимерным покрытием. Корпус выполняется с выкатанными элементами жёсткости и отбортованными фланцами, обладая при этом точной геометрией, что обеспечивает малые величины зазоров между корпусом и рабочим колесом, высокий к.п.д.

Типоразмерный ряд

Изготавливается в 13 типоразмерах с номинальными диаметрами рабочего колеса от 3,55 дм до 14 дм.

Колесо

Осевой вентилятор АЭРОС-Н имеет рабочее колесо, изготовленное из втулки и листовых лопаток специальной трехмерной формы. Листовая стальная лопатка была доработана по сравнению с лопаткой рабочего колеса предшествующей серии осевых вентиляторов «Аэрдин» расчетной аэродинамической схемы ОВ-109 ( ЦАГИ совместно с ЦНИИпромзданий) для улучшения профиля скоростей воздуха на выходе из рабочего колеса, повышения доли статического давления в полном, увеличения к.п.д.

Преимущества

Цель разработки новой серии энергоэффективных осевых вентиляторов – получение густой сетки аэродинамических характеристик для точного выбора осевого вентилятора без завышения потребляемой мощности и корректировки характеристики вентиляционной сети в процессе выбора вентилятора, повышение коэффициента полезного действия вентилятора общего назначения для обеспечения требований энергоэффективности ТР ЕАЭС 048/2019.

Испытания

На основе обработки результатов аэродинамических испытаний вентиляторов при варьировании количеством лопаток и углом установки лопатки на среднем радиусе получен размерный ряд из 13 типоразмеров усовершенствованных энергоэффективных осевых вентиляторов, организовано серийное производство. Аэродинамические характеристики вентиляторов для каждого типоразмера и варианта рабочего колеса представлены на вкладке характеристики

Комплектация

Вентилятор АЭРОС-Н имеет низкие и средние коэффициенты давления и средние коэффициенты расхода, что позволяет эффективно применять его как в случаях с вентиляционной сетью на входе/выходе, так и когда сеть на входе/выходе практически отсутствует. Может поставляться с коллектором на входе, в случае, когда сеть находится на выходе или с диффузором на выходе, если сеть находится на входе.

Осевой вентилятор АЭРОС-Н специального назначения, например, взрывозащищенный применяется в вентиляционных системах, обслуживающих взрывоопасные зоны 1 и 2 промышленных производств, объектов нефтегазоперерабатывающего комплекса и т.п.

Дополнение

По согласованию возможно изготовление вентилятора под особые требования заказчика, применение специальных сталей, покрытий и покраски.

Исполнение вентилятора по условиям работы

  • общего назначения
  • коррозионностойкий
  • взрывозащищённый
  • судовой
  • сейсмостойкий (Класс безопасности по ОПБ-88/97, категория сейсмостойкости по ПНАЭГ-5-006-87)
  • Вентилятор комплектуется трехфазным асинхронным электродвигателем (питающее напряжение 380 В / 50 Гц ) под прямой пуск. Электродвигатели применимы для работы в паре с преобразователем частоты, регулирующим скорость вращения электродвигателя путем изменения частоты тока.

    Указания по электромонтажу

    Схемы подключений и установка перемычек в клеммной коробке двигателя для разных питающих напряжений показаны на рисунках ниже. По умолчанию перемычки в клеммной коробке электродвигателей, установленных в вентиляторах, подготовлены для работы в трёхфазной сети с питающим напряжением 380 В.

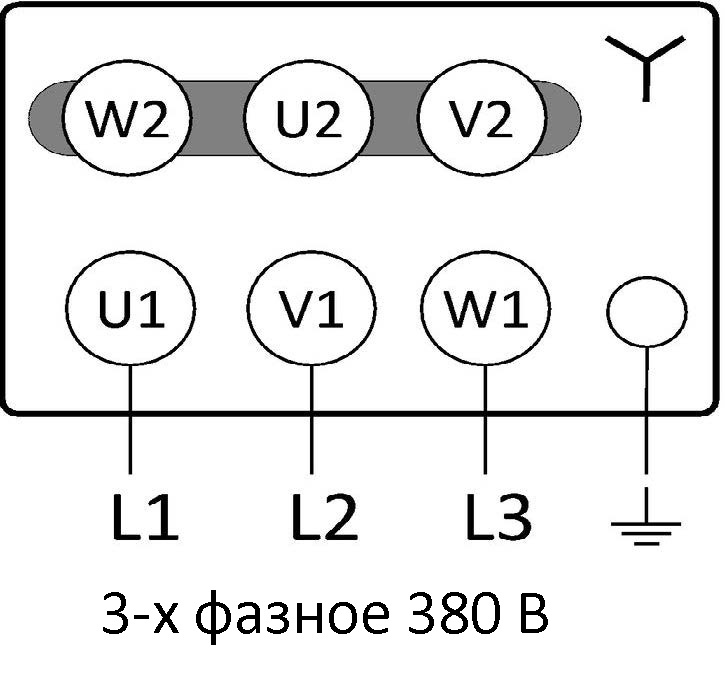

    для электродвигателей с номинальным напряжением δ/y 220/380 в –

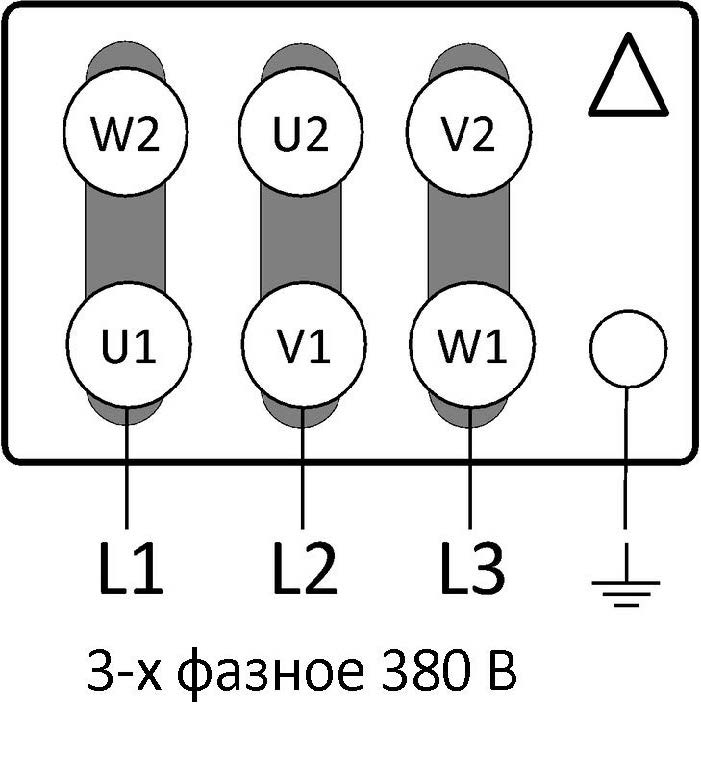

    для электродвигателей с номинальным напряжением δ/y 380/660 в –

    схема-220в
    схема-380в
    схема-380в
    схема-660в

    Область аэродинамических параметров вентилятора АЭРОС-Н

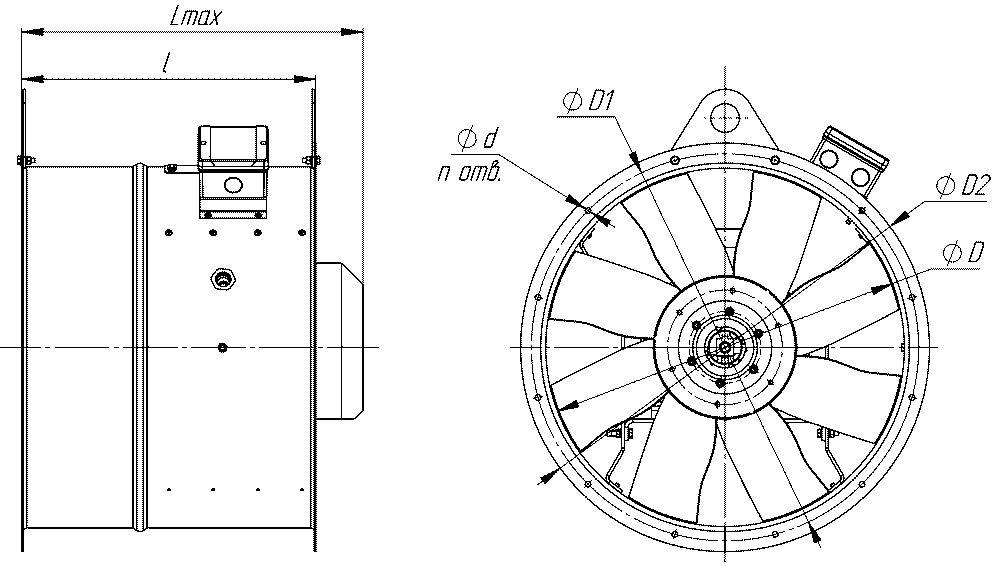

    Чертёж осевого вентилятора АЭРОС-Н

    Типоразмер
    вентилятора
    Размер,мм Масса без двигателя, max,кг
    D D1 D2 d n l Lmax
    АЭРОС-Н-3,55
    355 395 425 8 8 260 356 12
    АЭРОС-Н-4 400 440 470 8 8 300 381 15
    АЭРОС-Н-4,5 450 490 520 8 8 320 473 20
    АЭРОС-Н-5 500 540 570 8 12 410 500 22
    АЭРОС-Н-5,6 560 600 630 8 12 410 528 30
    АЭРОС-Н-6,3 630 670 700 8 12 470 565 40
    АЭРОС-Н-7,1 710 760 790 8 16 550 686 58
    АЭРОС-Н-8 800 850 880 10 16 550 835 85
    АЭРОС-Н-9 900 950 990 10 16 630 880 102
    АЭРОС-Н-10 1000 1050 1090 12 16 700 976 122
    АЭРОС-Н-11,2
    1120 1180 1210 12 20 775 990 181
    АЭРОС-Н-12,5
    1250 1310 1340 12 20 910 1134 225

    Пример

    Последовательность индексов обозначения осевого вентилятора АЭРОС-Н
    Обозначение Примеры обозначений
    ТИП/А1-А2-А3-А4/А5(а){-А6}-А7-А8{-А9} АЭРОС-Н/КВ-7,1-44-4/3-Н-У1
    Пояснение: Индексы в фигурных скобках присутствуют только у определённых вентиляторов или при наличии соответствующего исполнения, остальные индексы присутствуют всегда.

    Обозначение

    Климатическое исполнение с категорией размещения

    Индекс Описание
    У1 с умеренным климатом для эксплуатации на открытом воздухе
    У2 с умеренным климатом для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха -40 ÷ 40°С
    У3 с умеренным климатом для эксплуатации в закрытых помещениях без искусственного регулирования климатических условий
    УХЛ1 для эксплуатации на открытом воздухе с умеренным (средняя из ежегодных абсолютных максимумов температура воздуха -40 ÷ 40°С) и холодным (средняя из ежегодных абсолютных максимумов температура воздуха ≤- 45°С) климатом для эксплуатации на открытом воздухе. Нижнее рабочее значение температуры -60 °С.
    УХЛ2 для эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе в умеренном климате (средняя из ежегодных абсолютных максимумов температура воздуха -40 ÷ 40°С) и холодном (средняя из ежегодных абсолютных максимумов температура воздуха ≤- 45°С) . Нижнее рабочее значение температуры -60 °С.
    Т1 Как с сухим тропическим, так и влажным тропическим климатом для эксплуатации на открытом воздухе
    У5 с умеренным климатом для эксплуатации в помещениях (объемах) с повышенной влажностью

    Исполнение по условиям применения

    Индекс Описание
    Н Стандартное применение
    K1 Коррозионностойкий из нержавеющей стали
    K3 Коррозионностойкий из алюминия
    В Взрывозащищенный вентилятор (по умолчанию - для категории и группы IIB Т4)
    ВСК1
    Взрывозащищенный вентилятор (по умолчанию - для категории и группы IIC Т4) из кислотостойкой стали
    ВК1
    Вентилятор СПДВ с пределом огнестойкости 400 °С / 2 ч, взрывозащищенный, коррозионностойкий из нержавеющей стали.
    И
    Наличие теплоизолирующего кожуха. В конце индекса после вышеперечисленных вариантов (пример: НИ, ТИ)
    и т.д.

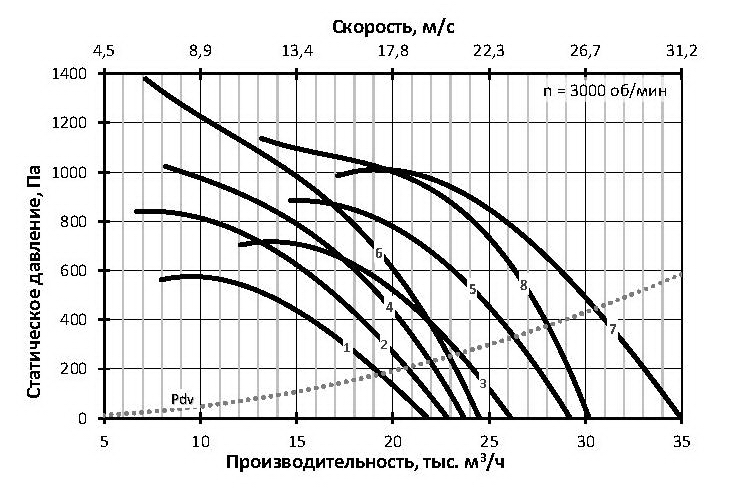

    Характеристики осевых вентиляторов

    L, тыс.куб.м/час объемный расход воздуха
    Psv, Па статическое давление вентилятора (на рисунках показаны черным цветом)
    Pdv, Па динамическое давление в выходном сечении вентилятора
    Na, кВт аэродинамическая потребляемая мощность (на рисунках показаны коричневым цветом)

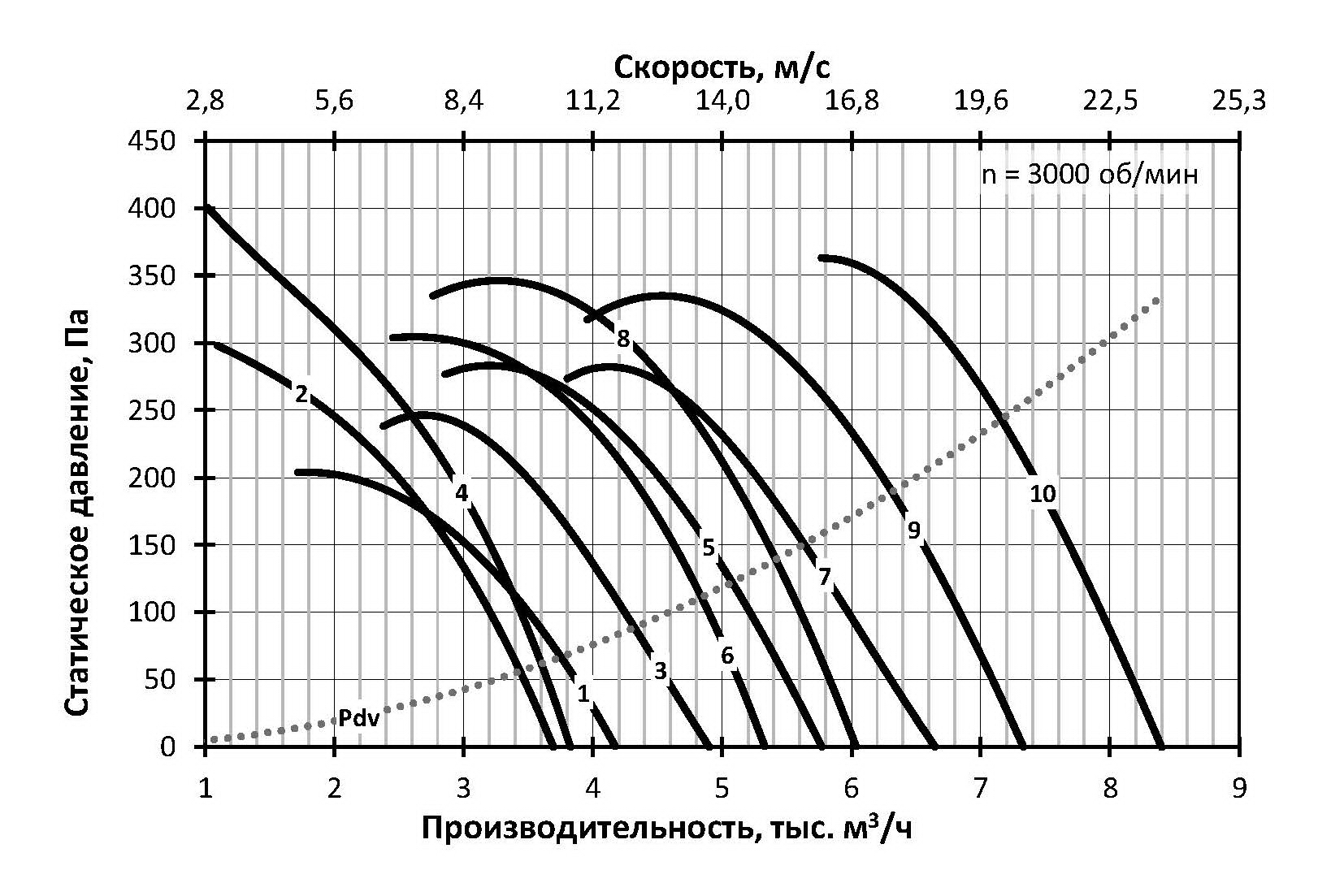

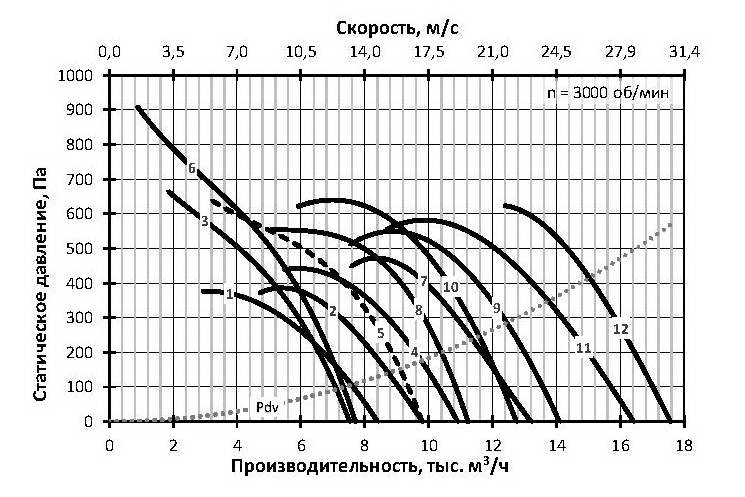

    3000 об./мин.

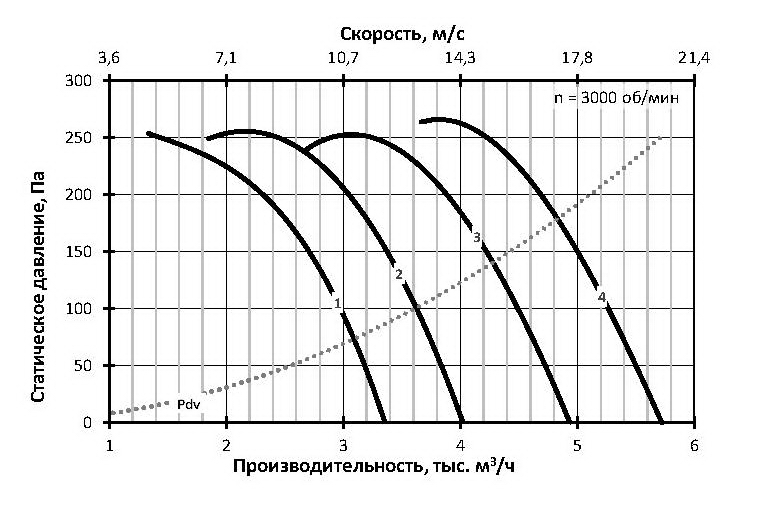

    Графики для осевых вентиляторов АЭРОС-Н 3,55

    АЭРОС-Н 3,55

    Графики для осевых вентиляторов АЭРОС-Н 4

    АЭРОС-Н 4

    Графики для осевых вентиляторов АЭРОС-Н 4,5

    АЭРОС-Н 4,5

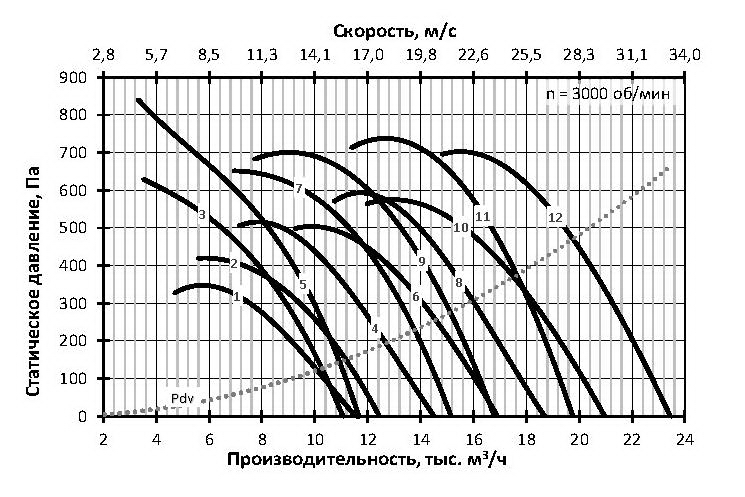

    Графики для осевых вентиляторов АЭРОС-Н 5

    АЭРОС-Н 5

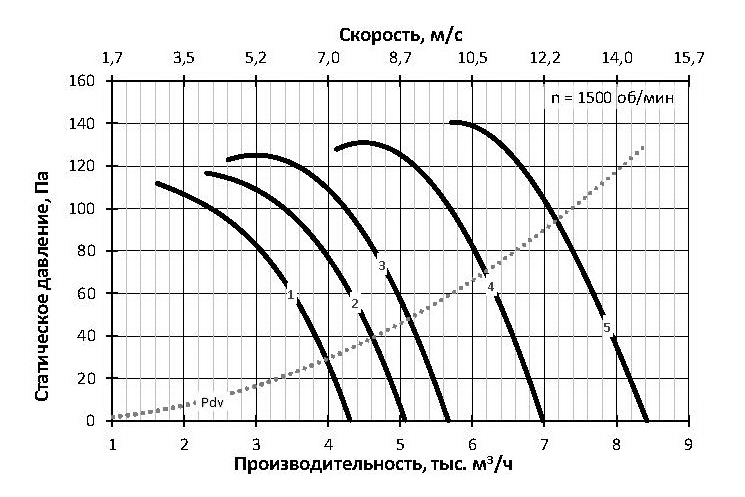

    1500 об./мин.

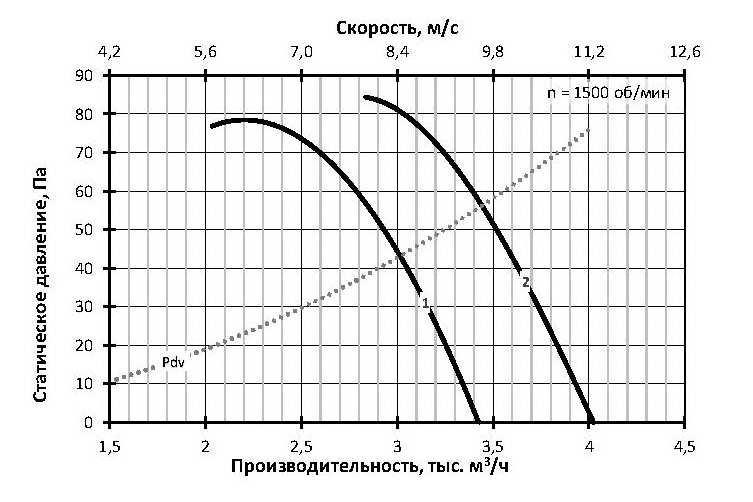

    Графики для осевых вентиляторов АЭРОС-Н 3,55

    АЭРОС-Н 3,55

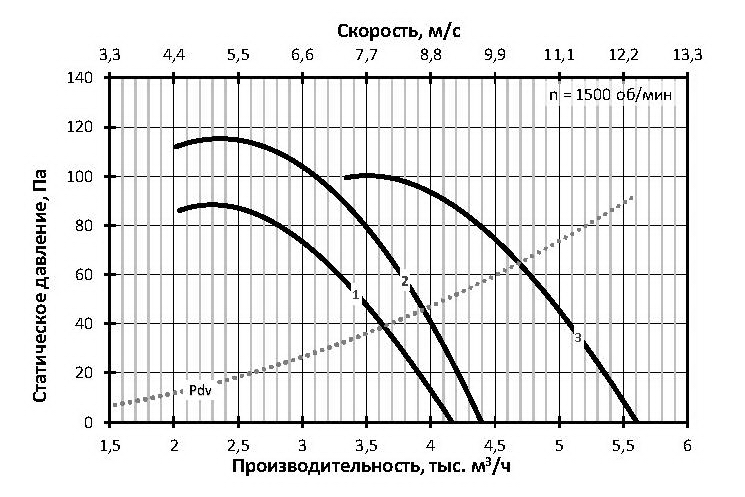

    Графики для осевых вентиляторов АЭРОС-Н 4

    АЭРОС-Н 4

    Графики для осевых вентиляторов АЭРОС-Н 4,5

    АЭРОС-Н 4,5

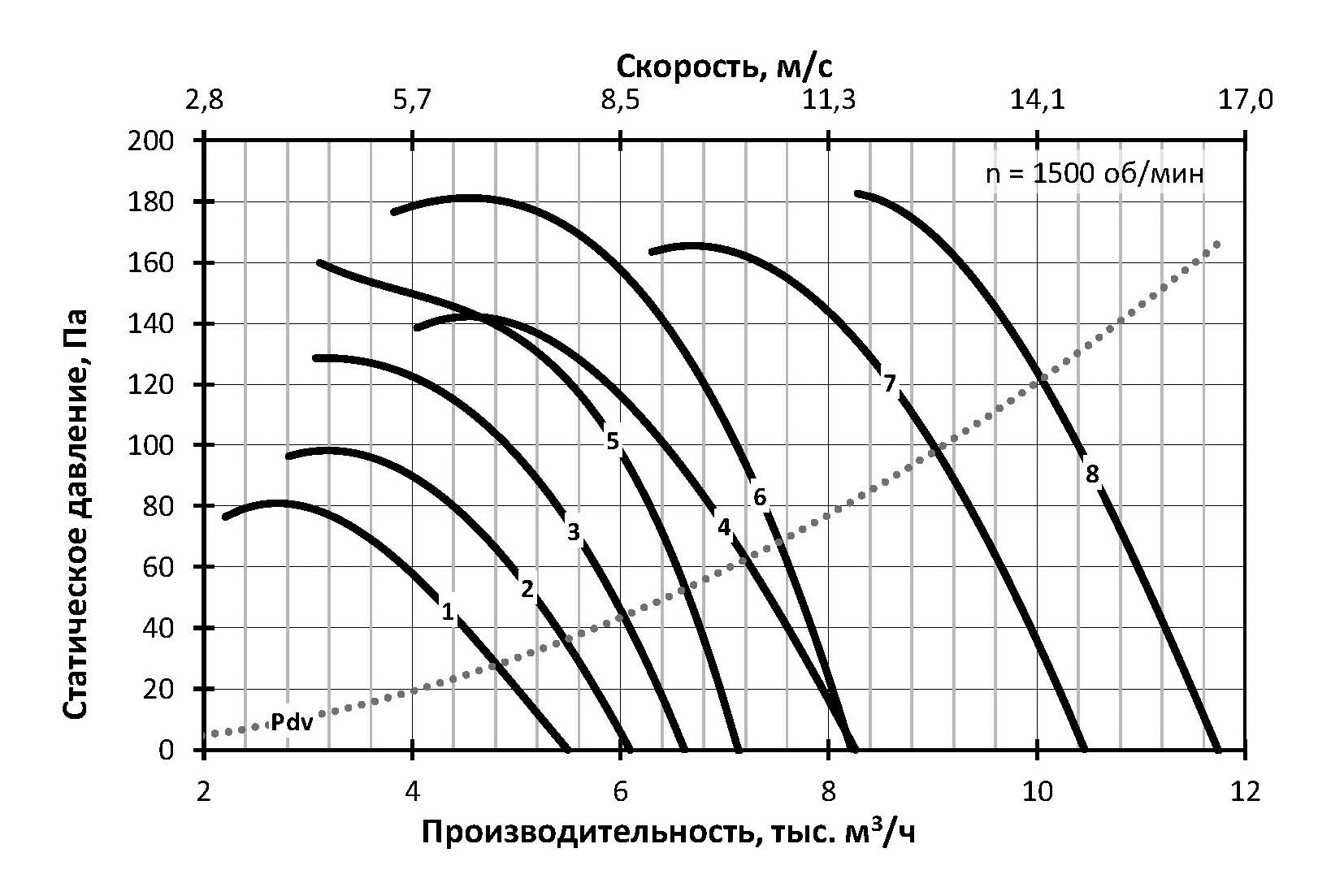

    Графики для осевых вентиляторов АЭРОС-Н 5

    АЭРОС-Н 5

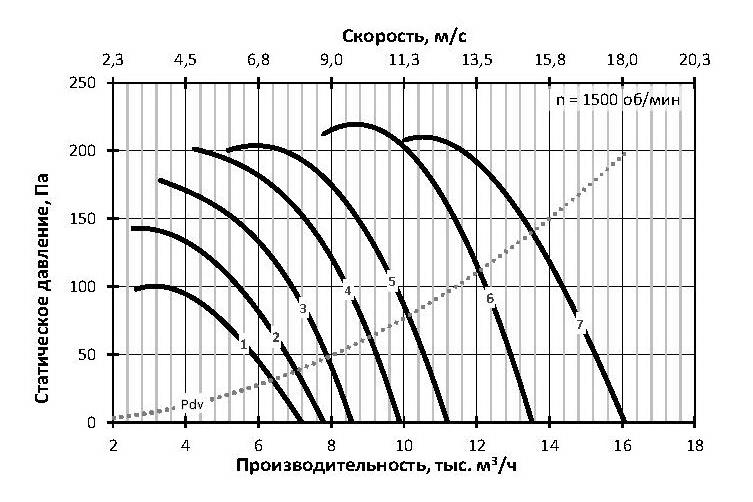

    Графики для осевых вентиляторов АЭРОС-Н 5,6

    АЭРОС-Н 5,6

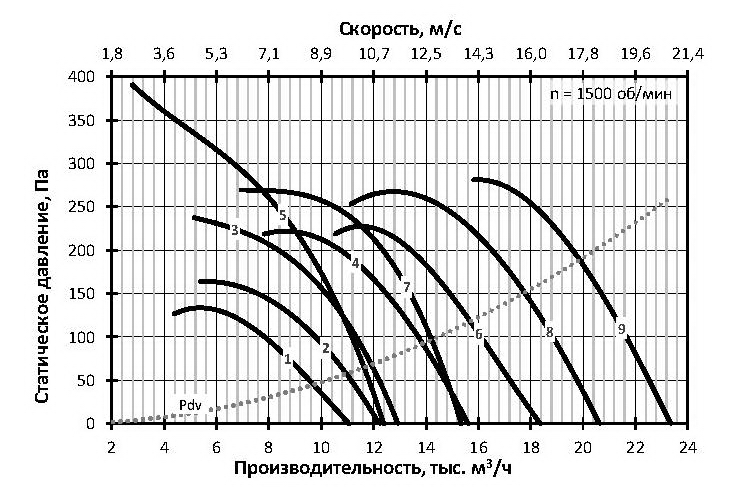

    Графики для осевых вентиляторов АЭРОС-Н 6,3

    АЭРОС-Н 6,3

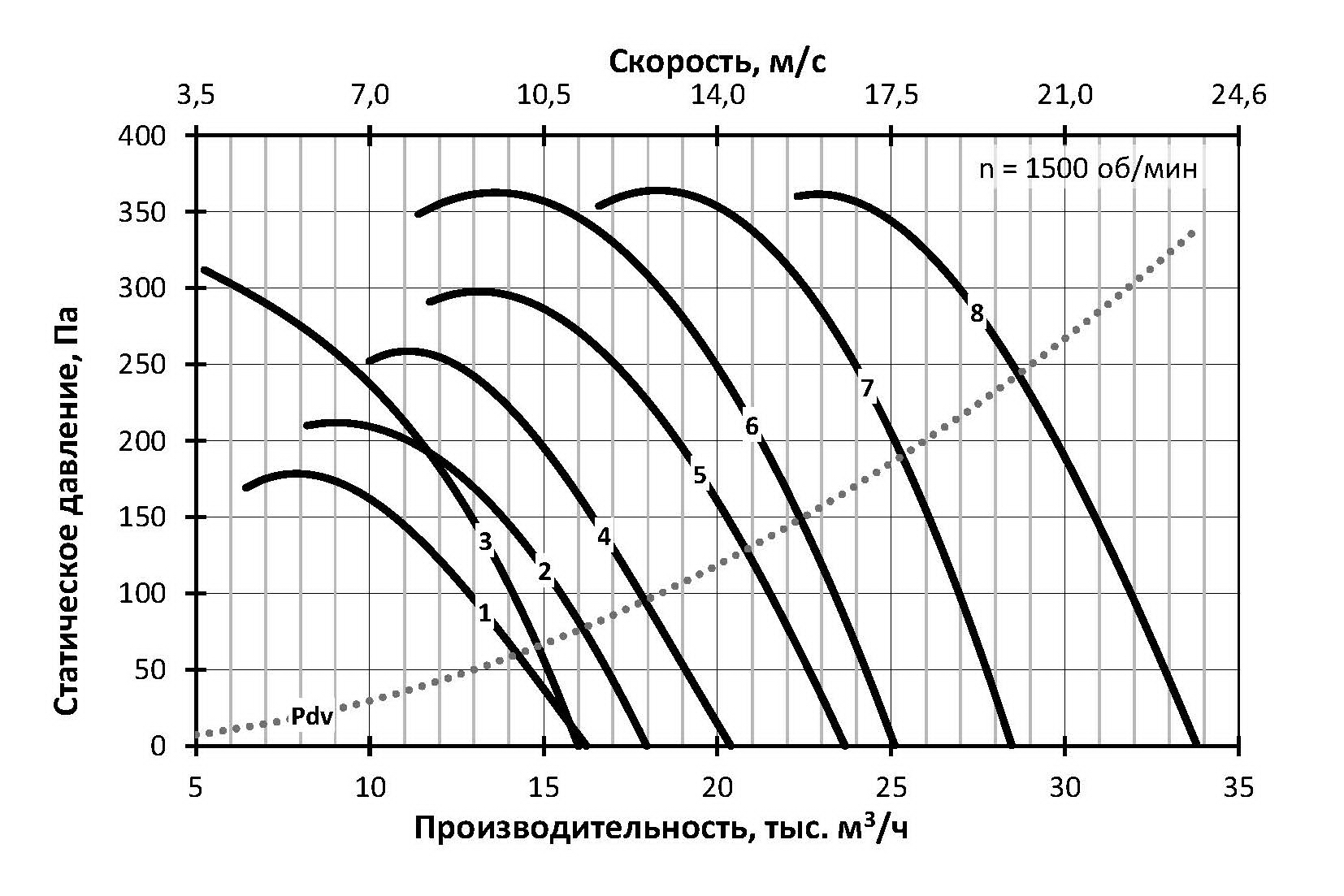

    Графики для осевых вентиляторов АЭРОС-Н 7,1

    АЭРОС-Н 7,1

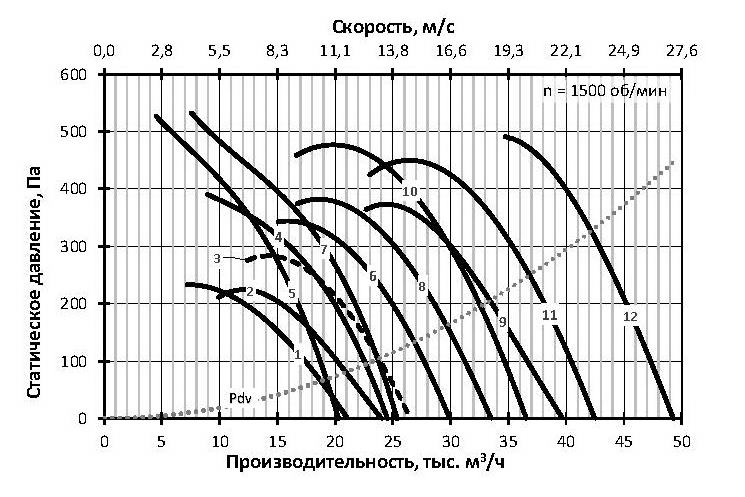

    Графики для осевых вентиляторов АЭРОС-Н 8

    АЭРОС-Н 8

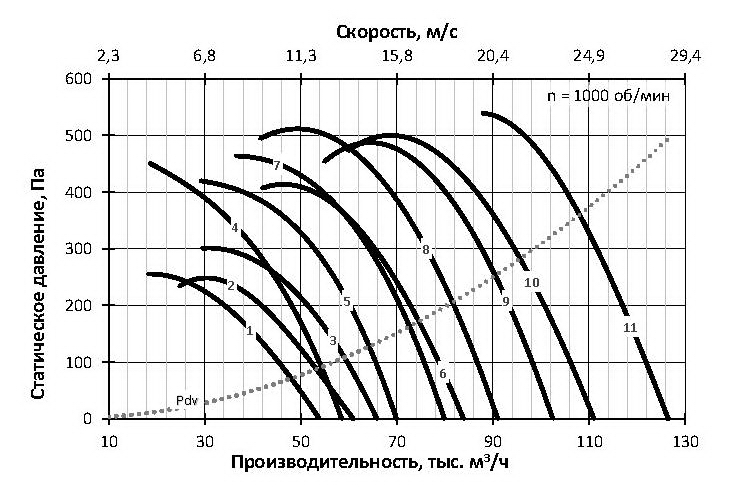

    1000 об./мин.

    Графики для осевых вентиляторов АЭРОС-Н 3,55

    АЭРОС-Н 5

    Графики для осевых вентиляторов АЭРОС-Н 4

    АЭРОС-Н 5,6

    Графики для осевых вентиляторов АЭРОС-Н 4,5

    АЭРОС-Н 6

    Графики для осевых вентиляторов АЭРОС-Н 5

    АЭРОС-Н 7,1

    Графики для осевых вентиляторов АЭРОС-Н 5,6

    АЭРОС-Н 8

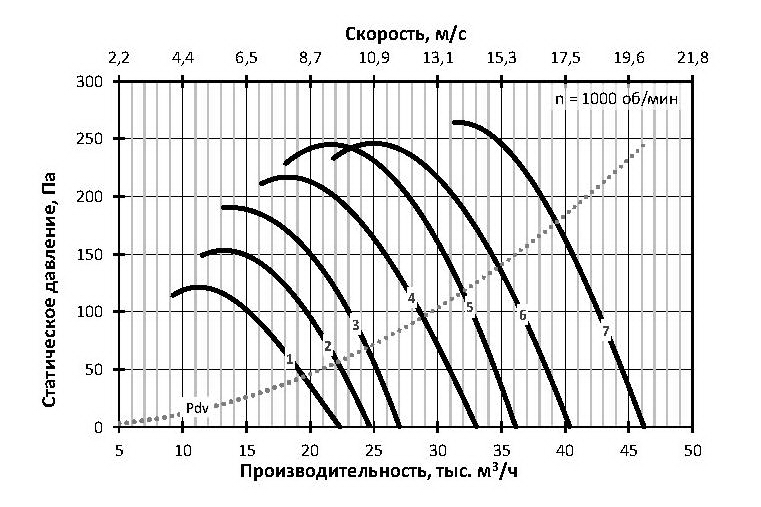

    Графики для осевых вентиляторов АЭРОС-Н 6,3

    АЭРОС-Н 9

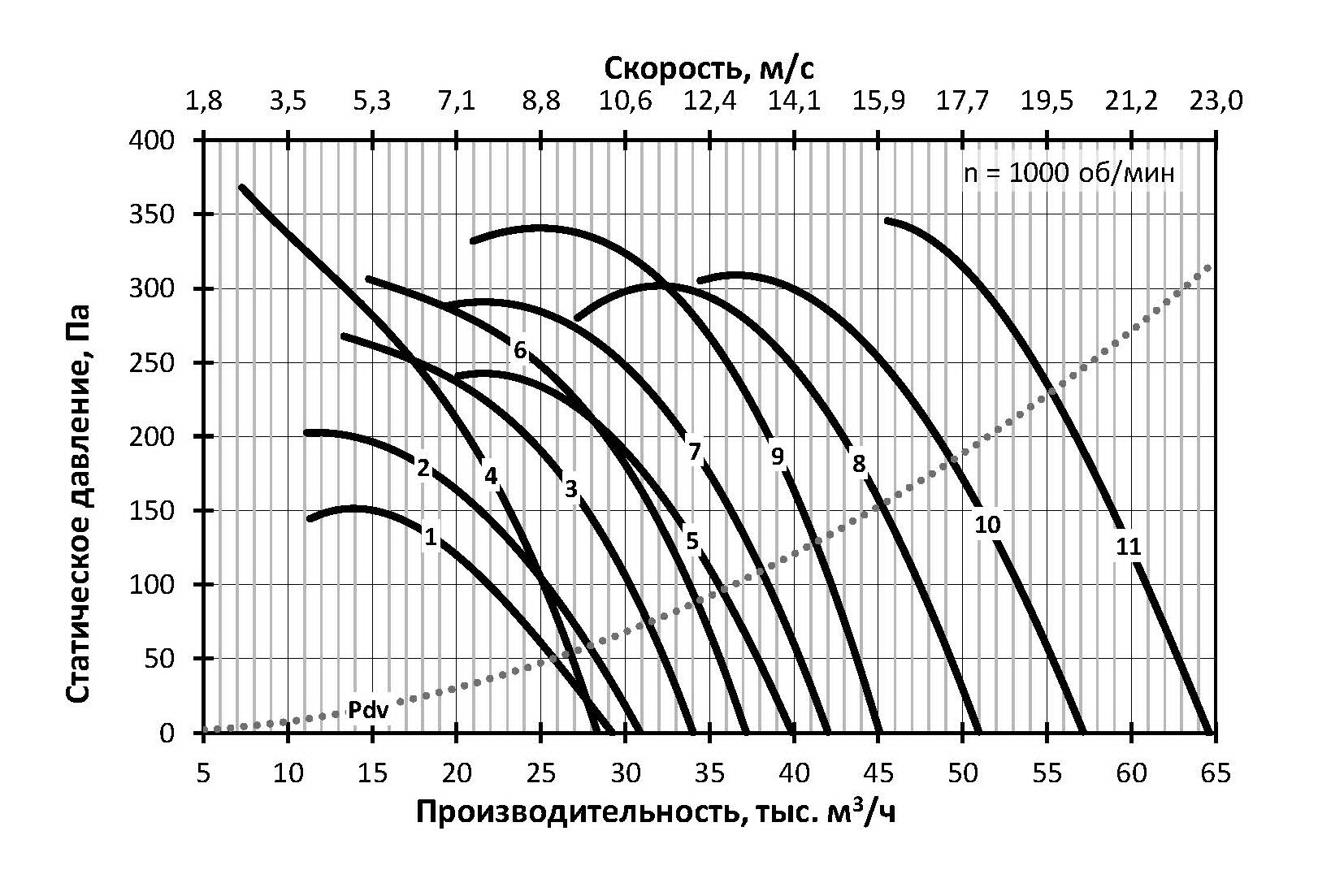

    Графики для осевых вентиляторов АЭРОС-Н 7,1

    АЭРОС-Н 10

    Графики для осевых вентиляторов АЭРОС-Н 8

    АЭРОС-Н 11,2

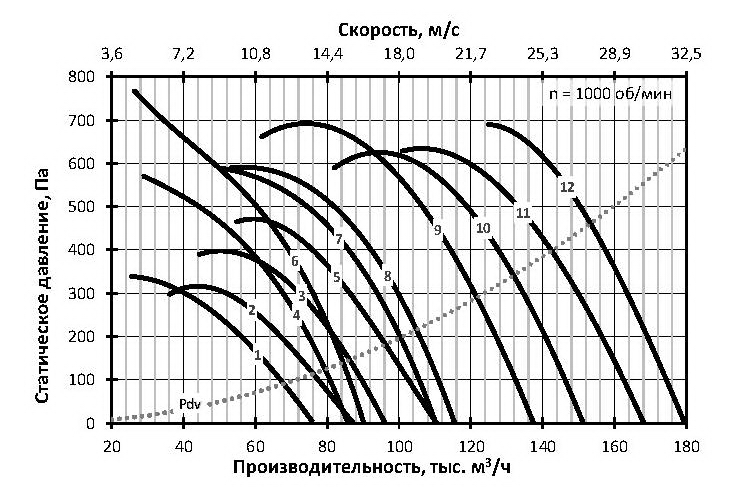

    Графики для осевых вентиляторов АЭРОС-Н 8

    АЭРОС-Н 12,5

    750 об./мин.

    Графики для осевых вентиляторов АЭРОС-Н 7,1

    АЭРОС-Н 7,1

    Графики для осевых вентиляторов АЭРОС-Н 8

    АЭРОС-Н 8

    Графики для осевых вентиляторов АЭРОС-Н 9

    АЭРОС-Н 9

    Графики для осевых вентиляторов АЭРОС-Н 10

    АЭРОС-Н 10

    Графики для осевых вентиляторов АЭРОС-Н 11,2

    АЭРОС-Н 11,2

    Графики для осевых вентиляторов АЭРОС-Н 12,5

    АЭРОС-Н 12,5
