Радиальный вентилятор высокого давления с расходомерным устройством

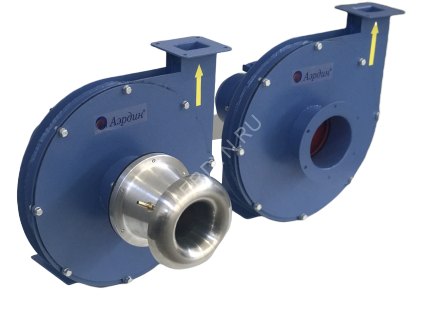

Описание

Радиальный вентилятор высокого давления с расходомерным устройством для проверки герметичности воздуховодов вентиляционной сети.

Герметизация воздуховодов вентиляционных систем имеет очень важное значение, так как предотвращает утечки и подсосы воздуха в вентиляционной сети. Причины повышенных   требований к герметичности сети следующие:

  • фактическая характеристика  не герметичной сети более пологая, чем расчетная характеристика сети, поэтому рабочая точка перемещается вправо по характеристике вентилятора, что вызывает рост расхода воздуха через вентилятор, увеличение потребления электроэнергии,  затрат на обработку воздуха, и может привести к перегрузке электродвигателя;
  • система вентиляции и кондиционирования воздуха должны обеспечить подачу в помещения определенного количества обработанного наружного воздуха не ниже санитарной нормы, подсосы вызывают загрязнение обработанного воздуха, утечки- уменьшение расхода приточного воздуха по сравнению с расчетными значениями, и ухудшение микроклимата в помещениях, что сказывается на здоровье и работоспособности людей;
  • сложность наладки и обслуживания систем вентиляции и кондиционирования воздуха.

         Сети воздуховодов или отдельные участки воздуховодов, скрываемые строительными конструкциями  должны быть проверены на герметичность, если требования к герметичности предусмотрено РД или техническими условиями монтажа,  согласно ГОСТ 34060-2017  «Инженерные сети зданий и сооружений внутренние. Испытание и наладка систем вентиляции и кондиционирования воздуха. Правила проведения и контроль выполнения работ   в процессе монтажа систем вентиляции и кондиционирования воздуха и ГОСТ Р ЕН 13779 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования», а также   СП 60.13330-2016 «Отопление, вентиляция и кондиционирование воздуха».

        Транзитные участки воздуховодов (в том числе коллекторы, шахты и другие вентиляционные каналы) систем общеобменной вентиляции, воздушного отопления, систем местных отсосов, кондиционирования воздуха, аварийной вентиляции, любых систем с нормируемым пределом огнестойкости, дымоотводов и дымовых труб следует предусматривать согласно ГОСТ Р ЕН 13779 плотными класса герметичности В. В остальных случаях участки воздуховодов следует принимать плотными класса герметичности А. Утечки и подсос воздуха в приточных и вытяжных установках, элементах систем вентиляции не должны превышать значения утечек по классу герметичности А.

Воздуховоды следует предусматривать более плотными по заданию на проектирование:

  • класса герметичности С - если перепад между давлением воздуха в воздуховоде и давлением воздуха в помещении очень высок или утечка может привести к невыполнению требований по параметрам микроклимата и к качеству воздуха в помещении;
  • класса герметичности D - по специальному заданию на проектирование.

Критерием выбора класса герметичности является допустимый процент утечки воздуха в системе в условиях эксплуатации (подсос воздуха в оборудовании и воздуховодах, работающих при пониженном давлении, или потери воздуха в оборудовании и воздуховодах, работающих при повышенном давлении).

Испытания осуществляются методами аэродинамических испытаний по ГОСТ 12.3.018 путем нагнетания с помощью специальной переносной установки ( рис. 9.1 Р НОСТРОЙ 2.15.3-2011)  и подготовленного стенда, обычно зарубежного производства, расхода воздуха равного расчетному значению допустимых потерь или подсосов воздуха. Если при данном расходе воздуха  в испытываемой сети или на отдельном участке фактическое статическое давление равно или выше расчетного статического давления, то участок считают выдержавшим испытания.     Установка или стенд предусматривает вентилятор высокого давления, а также  воздуховод определенной длины и дросселирующее устройство для измерения расхода воздуха. Схему переносной установки на рис.9.1 можно упростить и уменьшить габаритные размеры установки, если использовать   радиальный вентилятор высокого давления РАД5-2,8 с расходомерным устройством, которое устанавливается во всасывающем отверстии вентилятора, разработанный ООО «Аэрдин». В качестве расходомерного устройства используется сопло Вентури, изготовленное в точном соответствии с  ГОСТ 8.586.3-2005 (ИСО 5167-3:2003) «Измерение расходов и количества жидкостей и газов с помощью стандартных сужающих устройств Ч.3 Сопла и сопла Вентури. Технические требования.»  Патрубки для отбора давления размещены в горловине сопла.

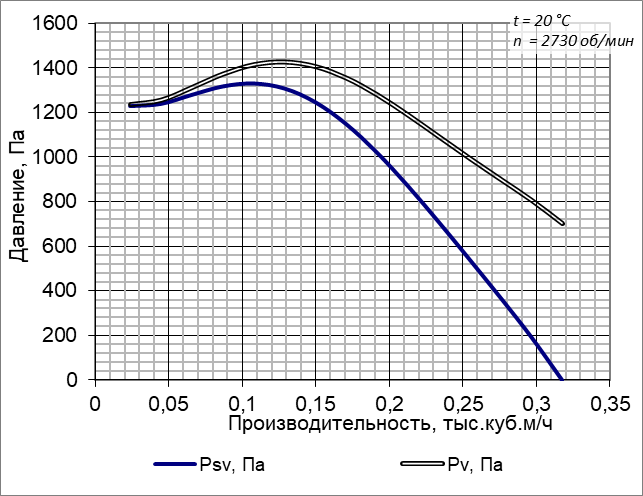

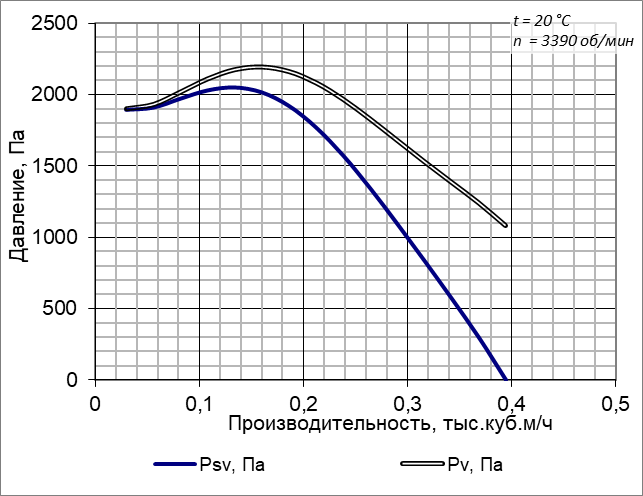

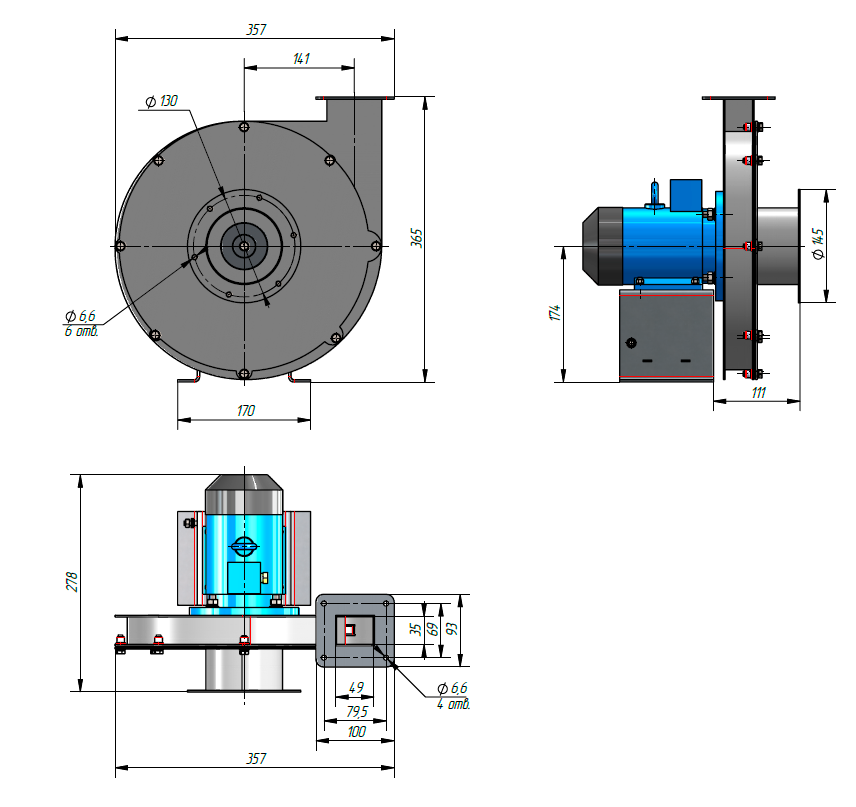

Вентилятор высокого давления укомплектован асинхронным электродвигателем, возможно использование частотного преобразователя. В перспективе планируем использовать электродвигатели постоянного тока с технологий электронной коммутации , а также на базе данного вентилятора выпускать стенд для испытания воздуховодов на герметичность.
