Шкафы управления вентиляционными установками КУШКА-В в пластмассовом корпусе

Описание

В состав вентиляционной установки управляемой от шкафа КУШКА-В входит вентилятор и воздушный клапан или только вентилятор

Скачать PDF

Отправить по e-mail

Распечатать

Назначение шкафов управления КУШКА-В

Шкафы управления вентиляционными установками , входящими в состав приточной или вытяжной вентиляции, обеспечивают:

прямой пуск вентилятора до 30 кВт непосредственно с шкафа управления;
отключение (защиту) двигателя при перегрузке по току и коротких замыканиях;
управление воздушным клапаном автоматическое или в ручном режиме;
отключение вентилятора по сигналу пожара

При отсутствии воздушного клапана элементы управления им не устанавливаются.

Двигатель вентилятора включается только после полного открытия воздушного клапана, если вентилятор осевой, одновременно или с некоторым опережением, если вентилятор радиальный.

По заданию заказчика могут быть разработаны пластмассовые шкафы управления других типоразмеров на любое количество вентиляционных установок с заданными параметрами (функциями), в том числе с резервированием.

Световая индикация и органы управления

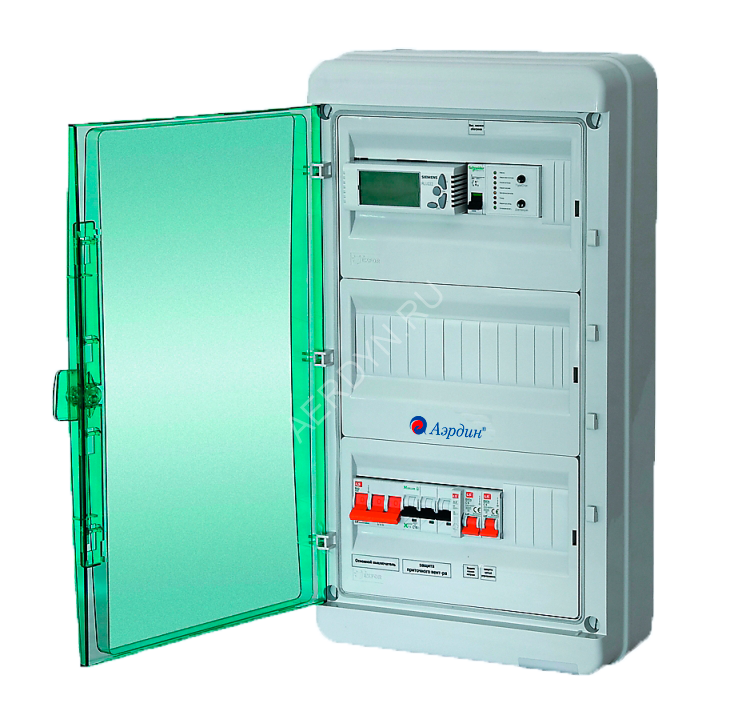

На модулях шкафа управления КУШКА-В расположены лампы световой индикации:

«РАБОТА» — вентилятор включен;
«АВАРИЯ» — сработала защита вентилятора;

На модулях шкафа управления расположены кнопки управления вентилятором «ПУСК» и «СТОП», переключатель на два положения «АВТ. – РУЧ.» для выбора режима управления воздушным клапаном и переключатель «ОТКР.- ЗАКР.» закрытия и открытия клапана в ручном режиме.

Напряжение питания: 3-х фазное 380 В, 50 Гц с нейтралью;
Тип подключаемого клапана: питание 2-х или 3-х проводное, 230В, реверсивный или пружинный возврат;
Напряжение управления и индикации: 220В;
Максимальная мощность (ток) двигателя вентилятора- до 30 кВт (до 63А);
Габариты шкафа (мм): 255х200х95;
Степень защиты: IP41
