Противопожарные клапаны БЛОК круглого сечения

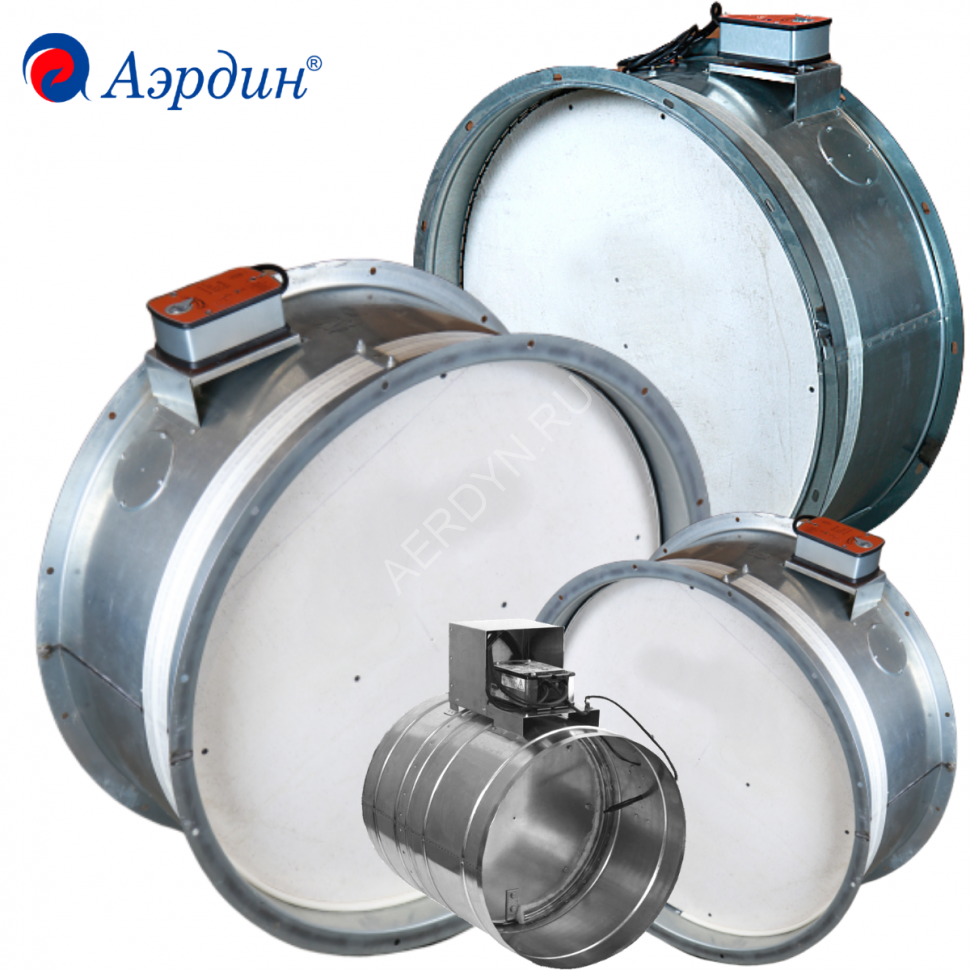

Описание

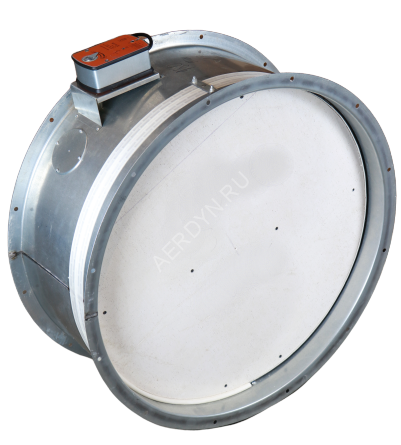

Конструкция клапана круглого сечения содержит корпус, установленную в нем заслонку створчатого (поворотного типа) и механизм привода. Корпус клапана БЛОК круглого сечения - односекционный с выкатанными фланцами на торцевых поверхностях. Заслонка клапана одностворчатая, поворотного типа, изготовленная из теплоизоляционного материала. Для уплотнения посадочных поверхностей заслонки и корпуса предусмотрен терморасширяющийся ленточный уплотнитель, установленный на торцевых поверхностях заслонки. Механизм привода обеспечивает срабатывание клапана в автоматическом, местном и дистанционном режимах управления.

Нормально открытые (НО)

  • нормально открытые (НО) (огнезадерживающие) клапаны БЛОК предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам общеобменных систем вентиляции и кондиционирования воздуха зданий и сооружений различного типа (назначения);

Нормально открытые (НО) клапаны оснащаются:

  • электромеханическим приводом с возвратной пружиной, со встроенными микропереключателями и терморазмыкающим устройством (ТРУ) на 72°C;
  • электромагнитным приводом с концевым микропереключателем и тепловым замком на 72°C или 141°C.

Нормально закрытые (НЗ)

  • нормально закрытые (НЗ) клапаны предназначены для применения в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Нормально закрытые (НЗ) клапаны оснащаются:

  • электромеханическим реверсивным приводом со встроенными микропереключателями;
  • электромагнитным приводом с концевым микропереключателем.

Клапаны работоспособны в любой пространственной ориентации.

Клапаны БЛОК имеют следующие пределы огнестойкости:

  • в режиме нормально открытого (огнезадерживающего) клапана – EI 60; EI 120; EI 180:
  • в режиме нормально закрытого клапана – EI 60; EI 120; EI 180:

Противопожарные клапаны двойного действия (ДД)

Предназначены для установки в системах основной общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.

ПРИМЕРЫ УСТАНОВКИ НО КЛАПАНОВ БЛОК
ПРИМЕРЫ УСТАНОВКИ НО КЛАПАНОВ БЛОК

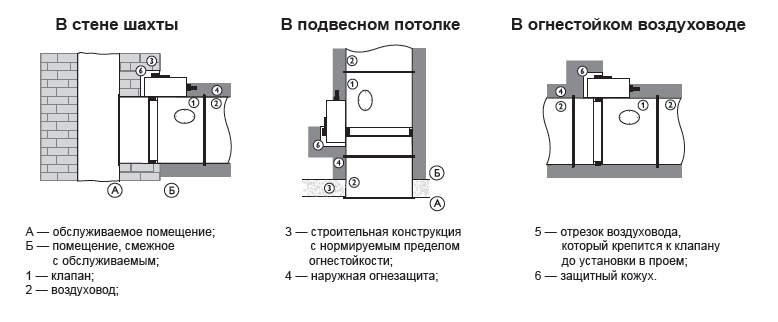

ПРИМЕРЫ УСТАНОВКИ НЗ КЛАПАНОВ БЛОК
ПРИМЕРЫ УСТАНОВКИ НЗ КЛАПАНОВ БЛОК

Клапаны не подлежат установке в воздуховодах и каналах: помещений категорий А и Б по пожаровзрывоопасности по СП 12.13130.2009, местных отсосов пожаровзрывоопасных смесей, а также не подвергаемых периодической очистке по установленному регламенту для предотвращения образования горючих отложений.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лако-красочные покрытия и электроизоляцию.

При проектировании и монтаже клапанов следует учитывать необходимость свободного доступа к приводу клапана и инспекционным люкам в его корпусе.

Противопожарные нормально открытые клапаны следует устанавливать в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции.

При установке клапана в проемах строительных конструкций, заделку зазоров между корпусом клапана и строительными конструкциями следует производить с обеспечением пределов огнестойкости не менее, чем нормируемые для этих конструкций.

Технические характеристики приводов и способы управления заслонкой клапанов

Тип привода

Электромеханический привод с возвратной пружиной*

Реверсивный электромеханический привод

Электромагнитный привод

Технические характеристики

Способ перевода заслонки из исходного положения в рабочее (защитное)**

– автоматический, по сигналам пожарной автоматики

– автоматический, при срабатывании ТРУ при Т > 72°С

– дистанционный с пульта управления

– от тумблера в месте установки клапана

– автоматический, по сигналам пожарной автоматики

– дистанционный с пульта управления

– от тумблера в месте установки клапана

– автоматический, по сигналам пожарной автоматики

- автоматический, при срабатывании теплового замка при Т > 72°С

(для НО клапанов)

– дистанционный с пульта управления

- от тумблера в месте установки клапана

- вручную от рычага на магните

Способ перевода заслонки из рабочего (защитного) положения в исходное


– дистанционный с пульта управления


– дистанционный с пульта управления


– вручную

Механизм перевода заслонки:
  • в рабочее положение
  • в исходное положение
  • возвратная пружина

    электродвигатель

    электродвигатель

    электродвигатель

    возвратная пружина

    Принцип срабатывания привода отключение питающего напряжения или срабатывание ТРУ переключение питающего напряжения подача напряжения на электромагнит или разрыв теплового замка
    Количество срабатываний многократное при дистанционном взведении многократное при ручном взведении
    Время поворота заслонки не более, с
    • в рабочее положение
    • в исходное положение

    90–120

    26

    60

    60

    2


    Потребляемая мощность привода, не более Вт

    10 (при перемещении заслонки) 12 (при перемещении заслонки)


    60 (220 В)

    250 (24 В)

    5 (при удержании заслонки в исходном положении) 4 (в конечных положениях заслонки)
    Степень защиты IP 54 IP 54 IP 40
    Вспомогательные переключатели, А/В два микропереключателя, 3/230 микропереключатель, 5/250
    Напряжение питания привода, В 220 или 24 220 или 24***




    * Применение электромеханических приводов с возвратной пружиной на НЗ клапанах в Российской Федерации противоречит п. 7.19 СП 7.13130.2013.
    ** Исходное положение заслонки: для нормально открытого (НО) клапана – открыта; для нормально закрытого (НЗ) – закрыта. Рабочее (защитное) положение заслонки: для НО клапана – закрыта, для НЗ – открыта.
    *** Режим управления у электромагнитного привода – кратковременный (необходимо предусмотреть кратковременное подключение привода с последующим отключением электропитания после его срабатывания).

    Противопожарные клапаны могут оснащаться приводами производства «Аэрдин», «Belimo», «Polar Bear».
    По согласованию с производителем возможна установка приводов других марок. Также возможно OEM производство.

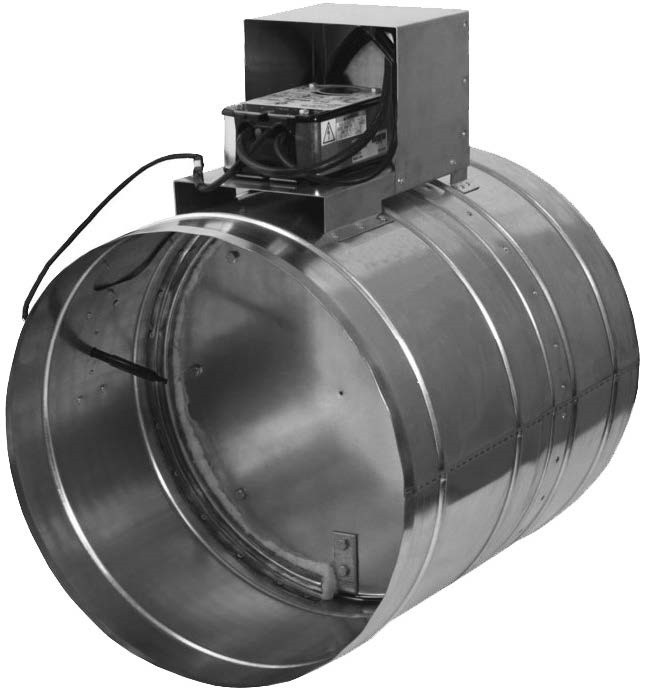

    БЛОК с ниппельным соединением

    БЛОК с фланцевым соединением

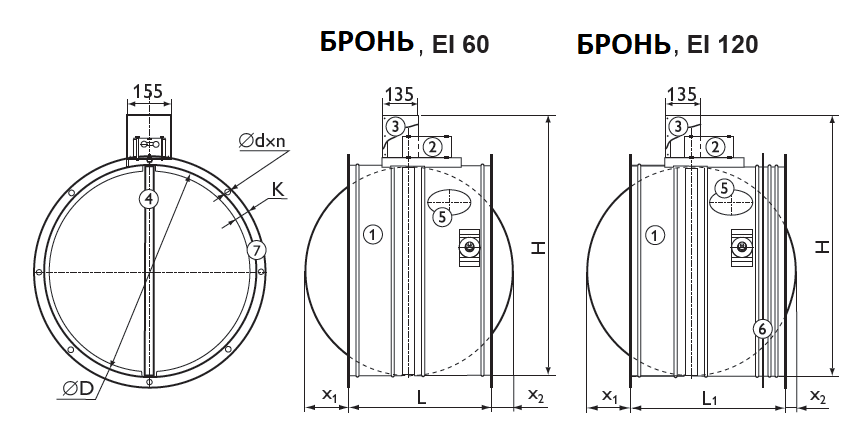

    Размеры клапана БЛОК, EI 60, мм

    Диаметр (ØD) 100 125 160 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1250


    Ниппельное соединение

    L 610 610 610 450 450 450 450 450 450 450 450 450 450 450 705 705 705 705 705 705
    Н 385 385 385 385 410 435 465 500 540 585 635 685 745 815 925 1015 1115 1215 1335 1465
    X1 - - - - - - - - - - 20 45 75 110 25 70 120 170 230 295
    X2 - - - - - - - - - - - - 25 60 20 70 120 180 245


    Фланцевое соединение

    L 590 590 590 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410
    Н 385 385 385 385 410 435 465 500 540 585 635 685 745 815 925 1015 1115 1225 1335 1465
    X1 - - - - - - - - - 15 40 65 95 130 170 215 265 315 375 440
    X2 - - - - - - - - - - - 15 45 80 120 165 215 265 325 390
    К 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 40 40 40 40
    Ød 7 7 7 7 7 7 7 7 7 7 7 7 7 10 10 10 10x15 (овал)
    n 4 6 6 6 6 6 8 8 8 8 10 10 10 12 12 12 16 16 18 18

    Размеры клапана БЛОК, EI 120, мм

    Диаметр (ØD) 100 125 160 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1250


    Ниппельное соединение

    L1 770 770 770 770 770 610 610 610 610 610 610 610 610 610 715 715 715 715 715 715
    Н 385 385 385 385 410 435 465 500 540 585 635 685 745 815 925 1015 1115 1215 1335 1465
    X1 - - - - - - - - - - 20 45 75 110 25 70 120 170 230 295
    X2 - - - - - - - - - - - - - - - 10 60 110 170 235


    Фланцевое соединение

    L1 750 750 750 750 750 750 750 555 555 555 555 555 555 555 555 555 555 555 555 555
    Н 385 385 385 385 410 435 465 500 540 585 635 685 745 815 925 1015 1115 1215 1335 1465
    X1 - - - - - - - - - 15 40 65 95 130 170 215 265 315 375 440
    X2 - - - - - - - - - - - - - - - 20 70 120 180 245
    К 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 40 40 40 40
    Ød 7 7 7 7 7 7 7 7 7 7 7 7 7 10 10 10 10x15 (овал)
    n 4 6 6 6 6 6 8 8 8 8 10 10 10 12 12 12 16 16 18 18
