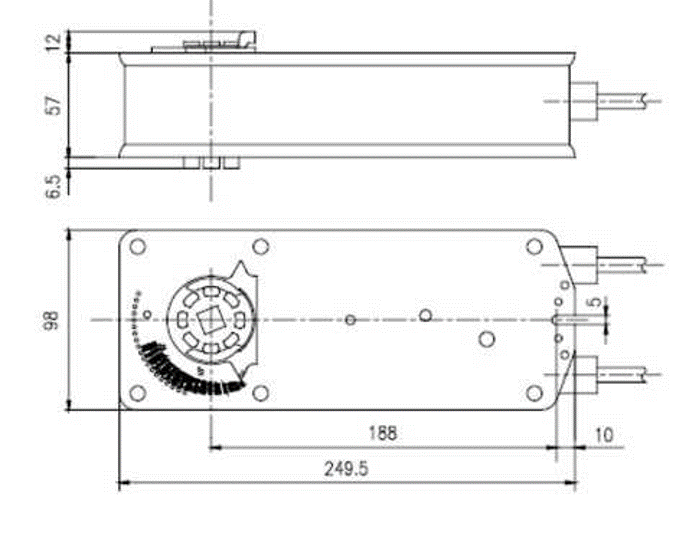

Электроприводы ARD с возвратной пружиной. Крутящий момент 15 Нм

Описание

Электропривод предназначен для управления воздушными клапанами, устанавливаемыми в системах вентиляции и кондиционирования воздуха зданий и сооружений.

ARD-15-N-230-N-30

ARD-15-N-230-S-30

ARD-15-N-24-N-30

ARD-15-N-24-S-30

Общие сведения об изделии и порядок монтажа

  • Электропривод с возвратной пружиной (далее электропривод) предназначен для управления воздушными клапанами, устанавливаемыми в системах вентиляции и кондиционирования воздуха зданий и сооружений.
  • Электропривод вращает створку клапана при подаче на него рабочего напряжения. При снятии напряжения пружина возвращает вал привода в исходное положение.
  • Электропривод легко устанавливается непосредственно на вал створки клапана диаметром 20 мм и менее с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
  • Для ручного поворота электропривода необходимо вставить ключ из комплекта поставки в шестигранное отверстие и вращать его в выбранном направлении.

Принцип действия

При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания пружина возвращает вал привода в исходное положение.

Монтаж

Электропривод устанавливается на клапан с квадратным приводным валом диаметром 12 мм и закрепляется через крепежные отверстия диаметром 6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 85° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.


ARD-15-N-230-N-30

ARD-15-N-230-S-30

ARD-15-N-24-N-30

ARD-15-N-24-S-30

1. Напряжение питания

~ 220 / 230 В ±10%, 50/60

Гц

24 В="/ 24 В~ 50.. .60 Гц

2. Потребляемая мощность 6.5 Вт 6 Вт
3. Концевые переключатели 3(1.5) А, АС 250 В
4. Соединительный кабель:
- двигателя 1 м; 2 х 0,75 мм2
- концевых переключателей 1 м; 6 х 0,5 мм2
5. Точки переключения 5°; 85°
6. Направление поворота выбирается установкой L / R
7. Крутящий момент 15 Нм
8. Угол поворота 90° (0 .. .90° механически)
9. Время поворота
-двигателя 100 сек
-пружины < 25 сек
10. Класс защиты II (все изолировано)
11. Степень защиты IP 54
12. Рабочая температура -30°...+50° C
13. Масса не более 2,5 кг

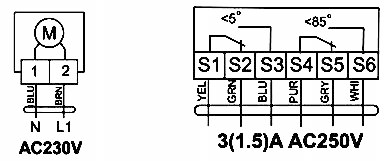

Схемы электрических подключений

ARD-15-N-230-N-30 ARD-15-N-230-S-30

ARD-15-N-24-N-30 ARD-15-N-24-S-30
