Описание

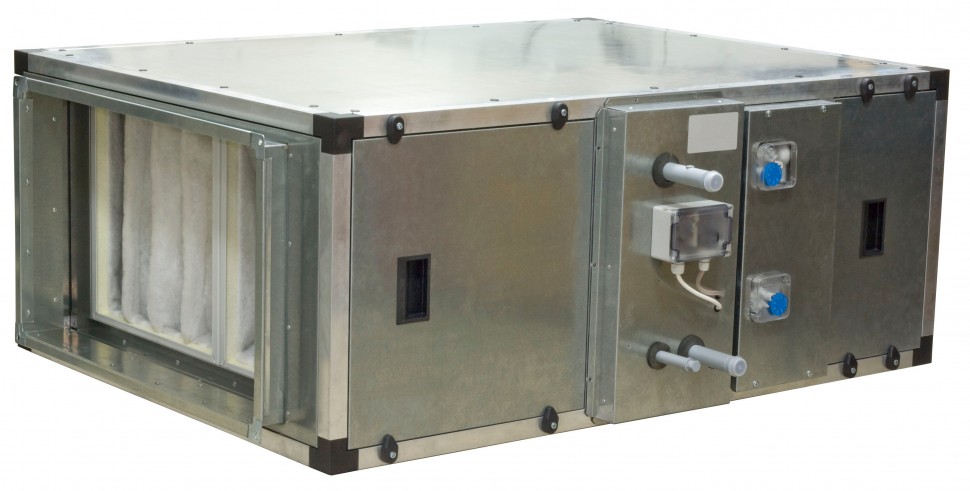

Приточные установки ТРУД-мини – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.

Выпускается шесть типоразмеров вентиляционных установок ТРУД-мини; максимальная производительность достигает 7000 м3/ч.

В стандартном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический воздухонагреватель и вентилятор с загнутыми вперед лопатками (асинхронный двигатель с внешним ротором в установках ТРУД-мини-1 и ТРУД-мини-2, двигатель с короткозамкнутым ротором в установках ТРУД-мини-3, ТРУД-мини-4, ТРУД-мини-5 и ТРУД-мини-6 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках ТРУД-мини-3…ЕС, ТРУД-мини-4…ЕС, ТРУД-мини-5…ЕС и ТРУД-мини-6…ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.

Установки ТРУД-мини с ЕС-двигателями выпускаются в четырех исполнениях:

ТРУД-мини…ЕС – базовое исполнение;

ТРУД-мини…ЕС Modbus – со встроенной автоматикой;

ТРУД-мини…ЕС VAV1 – со встроенной автоматикой, предназначенной для работы в системах с переменным расходом воздуха – VAV-системах. Система автоматики поддерживает постоянное давление, увеличивая или уменьшая скорость вращения вентилятора по сигналу встроенного датчика давления или по таймеру;

ТРУД-мини…ЕС CAV1 – со встроенной автоматикой, предназначенной для работы в системах с постоянным расходом воздуха – CAV-системах. Система автоматики поддерживает заданный расход воздуха, увеличивая или уменьшая скорость вращения вентилятора по сигналу встроенного датчика расхода или по таймеру.

Установки с электровоздухонагревателем можно устанавливать в любом положении. Установки с водяным воздухонагревателем необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.

АКСЕССУАРЫ

Модули управления, выносной пульт управления, узлы обвязки водяного воздухонагревателя, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

УСЛОВИЯ РАБОТЫ

✲ УУстановки не должны эксплуатироваться во взрывоопасных помещениях.

✲ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.

✲ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.

✲ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Lights

Приточная установка с охладителем

Nature

Приточная установка с охладителем и водяным нагревателем

Nature

Приточная установка с электрическим нагревателем

Nature

Приточная установка с охладителем и электрическим нагревателем

Типоразмер ТРУД-мини Сечение Расход воздуха, м3/ч
Ширина B, мм Высота Н, мм
1000 2000 3000 4000 5000 6000 7000 8000
11 320 570 360 - 1050
21 390 670 650 - 2000
31 425 730 720 - 2500
31М 410 730 720 - 3000
41,42 500 925 1300 - 4000
51,52 640 980 1500 - 5000
61,62 640 1120 2000 - 7000
