Электропривод предназначен для управления воздушными клапанами, устанавливаемыми в системах вентиляции и кондиционирования воздуха зданий и сооружений.

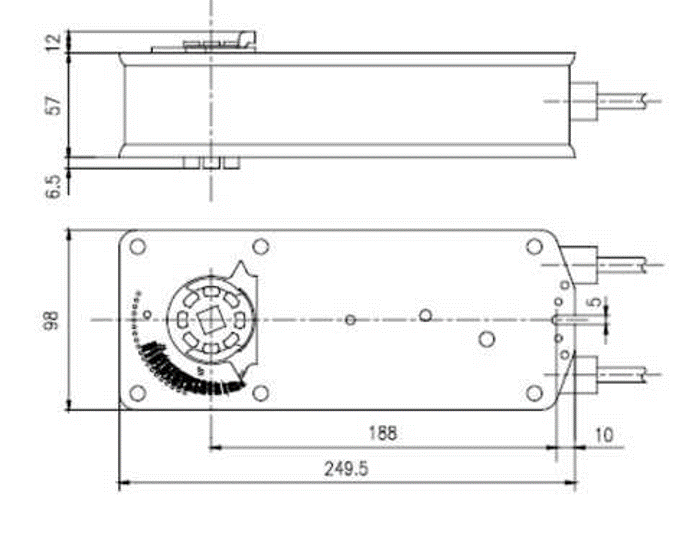

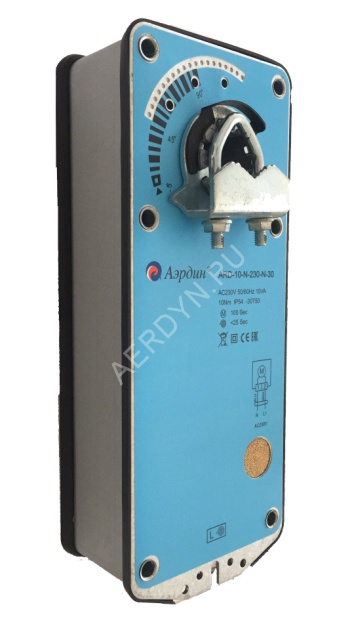

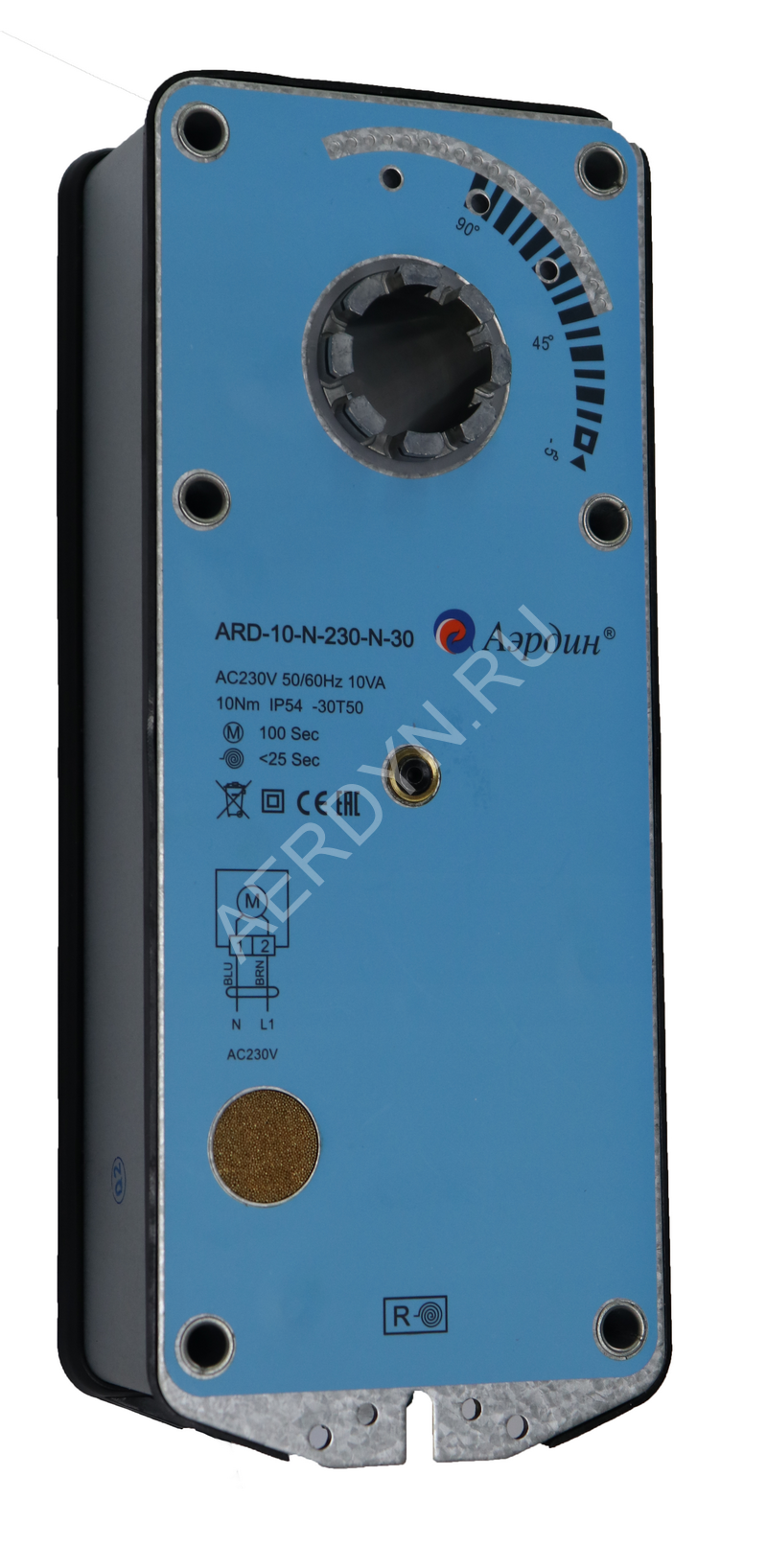

ARD-10-N-230-N-30
ARD-10-N-230-S-30
ARD-10-N-24-S-30
Общие сведения об изделии и порядок монтажа
Электропривод с возвратной пружиной (далее электропривод) предназначен для управления воздушными клапанами, устанавливаемыми в системах вентиляции и кондиционирования воздуха зданий и сооружений.
Электропривод вращает створку клапана при подаче на него рабочего напряжения. При снятии напряжения пружина возвращает вал привода в исходное положение.
Электропривод легко устанавливается непосредственно на вал створки клапана диаметром 20 мм и менее с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Для ручного поворота электропривода необходимо вставить ключ из комплекта поставки в шестигранное отверстие и вращать его в выбранном направлении.
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания пружина возвращает вал привода в исходное положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом диаметром 12 мм и закрепляется через крепежные отверстия диаметром 6 мм к корпусу клапана
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 85° Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
| 1. Напряжение питания | |
| - ARD-10-N-230-S-30 (ARD-10-N-230-N-30) | ~ 220 / 230 В ±10%, 50/60 Гц |
| - ARD-10-N-24-S-30 | 24 В="/ 24 В~ 50.. .60 Гц |
| 2. Потребляемая мощность | 10 Вт |
| 3. Концевые переключатели | 3(1.5) А, АС 250 В |
| 4. Соединительный кабель: | |
| - двигателя | 1 м; 2 х 0,75 мм2 |
| - концевых переключателей | 1 м; 6 х 0,5 мм2 |
| 5. Точки переключения | 5°; 85° |
| 6. Направление поворота | выбирается установкой L / R |
| 7. Крутящий момент | 10 Нм |
| 8. Угол поворота | 90° (0 .. .90° механически) |
| 9. Время поворота | |
| -двигателя | 100 сек |
| -пружины | < 25 сек |
| 10. Класс защиты | II (все изолировано) |
| 11. Степень защиты | IP 54 |
| 12. Рабочая температура | -30°...+50° C |
| 13. Масса не более | 2,5 кг |
Схемы электрических подключений

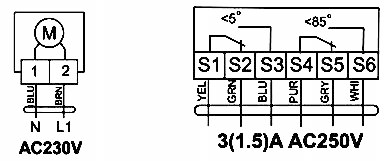

ARD-10-N-230-S-30 (ARD-10-N-230-N-30)

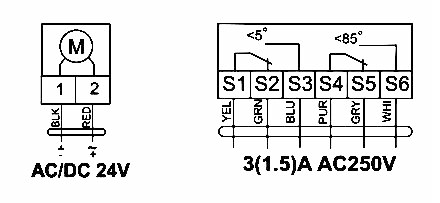

ARD-10-N-24-S-30
