Шкафы управления вентиляционными установками КУШКА-В в металлическом корпусе

Описание

В состав вентиляционной установки управляемой от шкафа КУШКА-В входит вентилятор и воздушный клапан или только вентилятор.

Шкафы управления предназначены для работы с вентиляционными установками любого производителя с любыми типами двигателей.

Назначение шкафов управления КУШКА-В

Шкафы управления вентиляционными установками , входящими в состав приточной или вытяжной вентиляции, обеспечивают:

  • Пуск и регулирование оборотов (производительностью) вентилятора до 45 кВт непосредственно с шкафа управления;
  • отключение (защиту) двигателя при перегрузке по току, коротких замыканиях, выхода за допустимые пределы, пропадание и перекос фаз питающего напряжения ;
  • управление воздушным клапаном автоматическое или в ручном режиме;
  • отключение вентилятора по сигналу пожара

При отсутствии воздушного клапана элементы управления им не устанавливаются. Двигатель вентилятора включается только после полного открытия воздушного клапана.
В качестве устройства регулирования оборотов применяются преобразователь частоты (ПЧ) для вентиляторов с обычным асинхронным электродвигателем или трансформатор для вентиляторов с двигателями с внешним ротором (или с двигателями других типов, где регулирование оборотов осуществляется изменением напряжения).

Световая индикация и органы управления

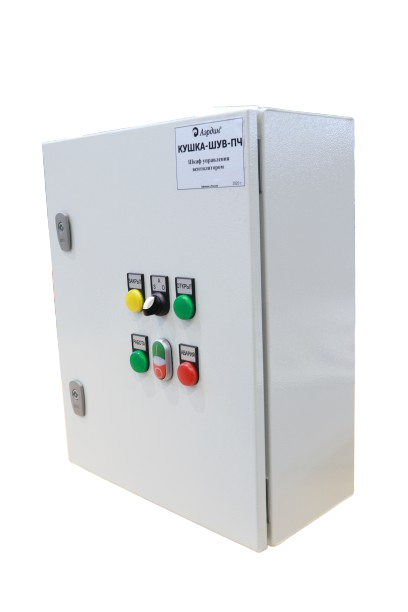

На двери шкафа управления КУШКА-В расположены лампы световой индикации:

  • «РАБОТА» - вентилятор включен;
  • «АВАРИЯ» - сработала защита вентилятора;
  • «КЛАПАН ОТКРЫТ- ЗАКРЫТ»- открытое (закрытое) состояние воздушного клапана.

На двери шкафа управления расположены кнопки управления вентилятором «ПУСК» и «СТОП», переключатель на два положения «АВТ. – РУЧ.» для выбора режима управления воздушным клапаном и переключатель «ОТКР.- ЗАКР.» закрытия и открытия клапана в ручном режиме.
Регулятор оборотов (производительности) вентилятора расположен на панели управления преобразователя частоты (трансформатора) внутри шкафа.


  • Напряжение питания: 3-х фазное 380 В, 50 Гц с нейтралью;
  • Тип подключаемого клапана: питание 2-х или 3-х проводное, 230В, реверсивный или пружинный возврат;
  • Напряжение управления и индикации: 220В;
  • Максимальная мощность (ток) двигателя вентилятора- до 45 кВт (до 90А);
  • Габариты шкафа (мм):

типоразмер 1- 395х310х220, 2- 500х400х220, 3- 1000х650х300; для максимальной мощности (тока) соответственно

  • типоразмер 1- до 1,5 кВт, 2- до 7,5 кВт, 3- до 45 кВт;
  • Степень защиты: IP31 или IP54.
