Описание

Дымовые клапаны БЛОК предназначены для применения в системах противодымной вентиляции зданий и сооружений различного назначения с целью удаления продуктов горения из помещений, поэтажных коридоров, холлов, тамбуров и т.п.

Дымовой клапан БЛОК-Д – противопожарный нормально закрытый клапан, имеющий предельное состояние по огнестойкости, характеризуемой только потерей плотности.

Дымовые клапаны нормально закрытые устанавливаются непосредственно в проемах дымовых вытяжных шахт для удаления дымогазовой смеси из помещений одноэтажных зданий системами вытяжной естественной вентиляции, а также для удаления дымогазовой смеси из защищаемых коридоров и холлов.

Предел огнестойкости клапанов не менее Е 90.

Клапаны оснащаются:

  • электромеханическим реверсивным приводом со встроенными микропереключателями;
  • электромагнитным приводом с концевым микропереключателем.

Обслуживание

Техническое обслуживание клапана предусматривает профилактические осмотры и контроль работоспособности.

Перед обслуживанием убедитесь, что прекращена подача напряжения.

Периодичность обслуживания клапана должна соответствовать установленным срокам технического обслуживания комплекса оборудования противопожарной защиты эксплуатируемого объекта, но не реже 1 раза в год и включать в себя следующие операции:

  • проверка комплектности и целостности основных узлов и деталей клапана, крепления клапана;
  • проверка состояния подвижных частей конструкции, очистка внутренней поверхности клапана от пыли и отложений;
  • проверка технического состояния электропривода и аппаратуры путем срабатывания клапана с одновременным контролем сигналов и положения заслонки;
  • устранение возможных неисправностей.

Очистку внутренней поверхности клапана следует выполнять в соответствии с общим регламентом работ по чистке каналов вентиляционных систем с обеспечением правил безопасности.

В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.

Технические характеристики приводов и способы управления заслонкой клапанов

Тип привода Реверсивный электромеханический привод Электромагнитный привод
Технические характеристики
Способ перевода заслонки из исходного положения в рабочее (защитное)*
  • автоматический, по сигналам пожарной автоматики
  • от тумблера в месте установки клапана
  • дистанционный с пульта управления
  • автоматический, по сигналам пожарной автоматики
  • от тумблера в месте установки клапана
  • дистанционный с пульта управления
  • вручную от рычага на магните
  • Способ перевода заслонки из рабочего (защитного) положения в исходное
  • дистанционный с пульта управления
  • вручную
  • Механизм перевода заслонки:
  • в рабочее положение
  • в исходное положение
  • электродвигатель электродвигатель возвратная пружина

    Принцип срабатывания привода переключение питающего напряжения подача напряжения на электромагнит
    Количество срабатываний многократное при дистанционном взведении многократное при ручном взведении

    Время поворота заслонки не более, с

  • в рабочее положение
  • в исходное положение
  • 60

    60

    2

    Потребляемая мощность привода, не более Вт

    12 (при перемещении заслонки) 60 (220 В)
    4 (в конечных положениях заслонки) 250 (24 В)
    Степень защиты IP 54 IP 40
    Вспомогательные переключатели, А/В два микропереключателя, 3/230 микропереключатель, 5/250
    Напряжение питания привода, В 220 или 24 220 или 24**

    *Исходное положение заслонки – закрыта. Рабочее (защитное) положение заслонки – открыта.

    ** Режим управления у электромагнитного привода – кратковременный (необходимо предусмотреть кратковременное подключение привода с последующим отключением электропитания после его срабатывания).

    Противопожарные клапаны могут оснащаться приводами производства «Аэрдин», «Belimo», «Polar Bear».

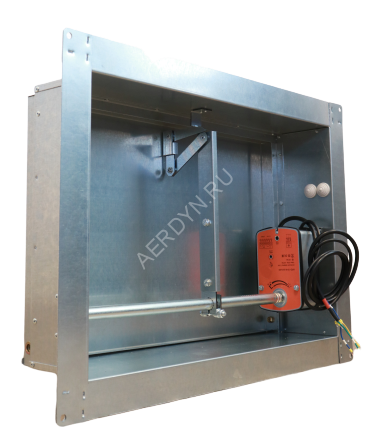

    БЛОК с электромеханическим приводом
    БЛОК с электромеханическим приводом
    БЛОК с электромагнитным приводом
    БЛОК с электромагнитным приводом

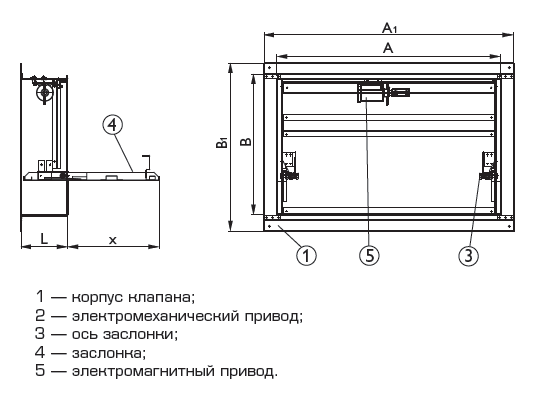

    Размеры

    Модель А1 В1 L x
    БЛОК (АхВ) A+90 B+100 165 B-165

    Таблица типоразмеров клапанов БЛОК с электромеханическим приводом

    300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
    300
    350
    400
    450
    500
    550
    600
    650
    700
    750
    800
    850
    900
    950
    1000
    1050
    1100
    1150
    1200
    1250
    1300
    1350
    1400

    Обозначения одного привода- один привод

    Обозначения двух приводов- два привода

    Обозначения трёх приводов- три привода

    Таблица типоразмеров клапанов БЛОК с электромагнитным приводом

    200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
    150
    200
    250
    300
    350
    400
    450
    500
    550
    600
    650
    700
    750
    800
    850
    900
    950
    1000
    1050
    1100
    1150
    1200
    1250
    1300
    1350
    1400

    Обозначения одного привода- один привод

    Обозначения двух приводов- два привода

    Обозначения трёх приводов- три привода

    Обозначения четырёх приводов- четыре привода

    Обозначения шести приводов- шесть приводов

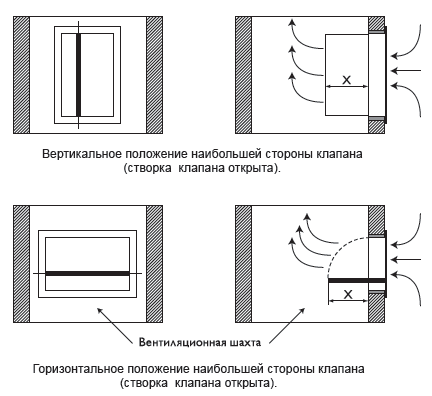

    Примеры установки клапанов БЛОК

    Примеры установки клапанов БЛОК

    При горизонтальной установке клапана электромагнитный привод должен быть сверху, а привод сбоку клапана.
    Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
    При проектировании и монтаже систем автоматики управления клапанами следует учитывать количество приводов на клапане.
    При установке клапана в проемах строительных конструкций, заделку зазоров между корпусом клапана и строительными конструкциями следует производить с обеспечением пределов огнестойкости, не менее, чем нормируемые для этих конструкций.

    Схема установки клапанов БЛОК с решеткой

    Схема установки клапанов БЛОК с решеткой
