Электропривод предназначен для управления противопожарными нормально открытыми клапанами и противопожарными клапанами двойного действия, установленными в системах вентиляции и кондиционирования воздуха.
ARD-10N-230-S-40
ARD-10N-230-ST-40
ARD-10N-24-S-40
ARD-10N-24-ST-40
Общие сведения об изделии и порядок монтажа
Модель ST снабжена терморегулятором.
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания пружина возвращает вал привода в исходное положение.

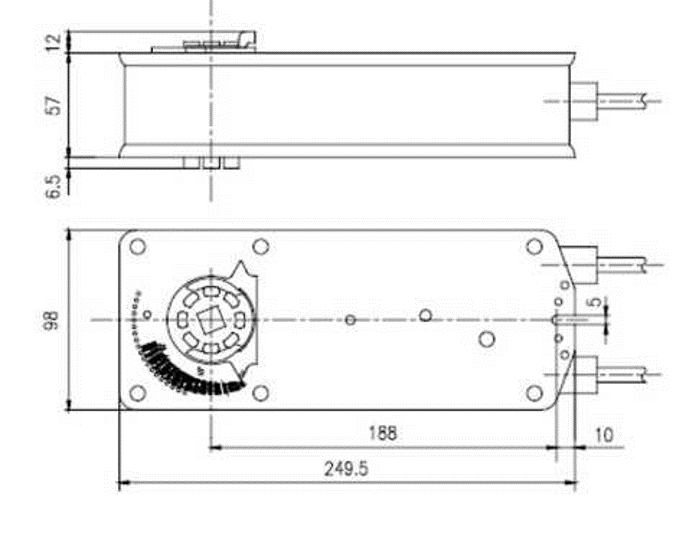

Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом диаметром 12 мм и закрепляется через крепежные отверстия диаметром 6 мм к корпусу клапана
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 85° Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
1. Напряжение питания | |
ARD-10N-230-S-40 (ARD-10N-230-ST-40) |
~ 220 / 230 В ±10%, 50/60 Гц |
ARD-10N-24-S-40 (ARD-05N-24-ST-40) |
24 В="/ 24 В~ 50.. .60 Гц"p> |
2. Потребляемая мощность | 10 Вт |
3. Концевые переключатели | 3(1.5) А, АС 250 В |
4. Соединительный кабель: | |
- двигателя | 1 м; 2 х 0,75 мм2 |
- концевых переключателей | 1 м; 6 х 0,5 мм2 |
5. Точки переключения | 5°; 85° |
6. Направление поворота | выбирается установкой L / R |
7. Крутящий момент | 10 Нм |
8. Угол поворота | 90° (0 .. .90° механически) |
9. Время поворота | |
-двигателя | 100 сек |
-пружины | < 25 сек |
10. Класс защиты | II (все изолировано) |
11. Степень защиты | IP 54 |
12. Рабочая температура | -30°...+50° C |
13. Масса не более | 2,5 кг |
Схемы электрических подключений

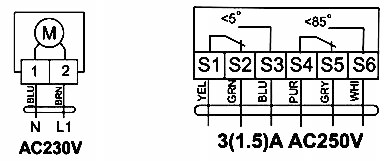

ARD-10-N-230-S-40 (ARD-10-N-230-ST-40)

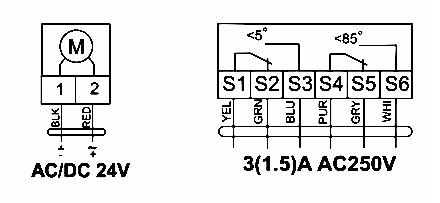

ARD-10-N-24-S-40 (ARD-10-N-24-ST-40)
