Шкаф управления противопожарными клапанами (НО) КУШКА-Д-КО

Описание

Шкаф управления противопожарными клапанами КУШКА-Д-КО (шкаф управления противопожарными клапанами) предназначен для управления нормально открытыми клапанами общеобменной приточно- вытяжной вентиляции в автоматическом (по сигналу от системы обнаружения пожара), дистанционном (по сигналу с диспетчерского пункта, пожарных кнопок или пультов дистанционного управления) и ручном (переключателем, установленным на шкафу управления) режимах, а также отображения световой индикации о наличие питания на шкафу управления, неисправности питания, получении сигнала «ПОЖАР», включении ручного режима управления и состоянии противопожарных клапанов («ОТКРЫТ», «ЗАКРЫТ»).

Шкафы управления КУШКА-Д-КО обеспечивают:

прием одного сигнала «ПОЖАР» типа сухой контакт (СК) от приемно- контрольного прибора пожарной сигнализации (ПКП);
закрытие клапанов в автоматическом режиме;
закрытие клапанов в ручном режиме переключателем, установленным на шкафу управления; закрытие клапанов в ручном режиме по сигналу(сухой контакт), поступающему от устройств
дистанционного пуска (УДП).

Шкафы управления КУШКА-Д-КО имеют следующие дискретные выходы для систем диспетчерского контроля:

  • Напряжение не в норме;
  • Клапаны закрыть;
  • Ручное управление включено;
  • Состояние клапанов (опция).

По заданию заказчика могут быть разработаны шкафы других типоразмеров на любое количество клапанов и сигналов ПКП

При приеме одного сигнала с ПКП, одновременно срабатывают все клапаны (группа), подключенные к шкафу. В группе может быть от 1-го до 28 клапанов.

Световая индикация и органы управления

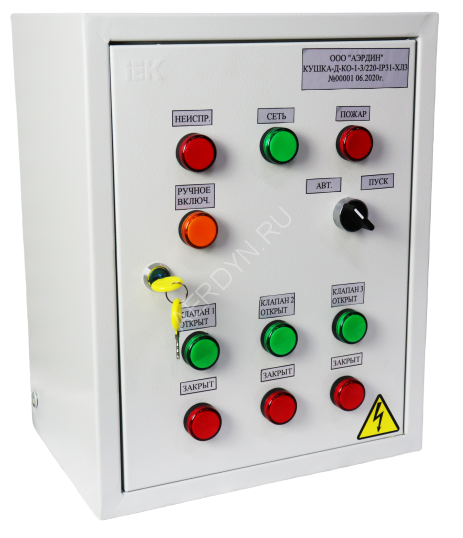

На двери шкафов управления КУШКА-Д-КО расположены лампы световой индикации:

  • «ПИТАНИЕ» - наличие напряжения питания 230 В;
  • «ПОЖАР. ЗАКРЫТЬ КЛАПАНЫ» - перевод клапанов в рабочее состояние при поступлении сигнала от системы обнаружения пожара;
  • «РУЧНОЕ УПРАВЛЕНИЕ» - включено ручное управление переключателем, установленным на двери шкафа управления или по сигналу, поступающему от устройств дистанционного пуска;
  • «НЕИСПРАВНОСТЬ. ОТКЛОНЕНИЕ ПИТАНИЯ» - отклонение величины напряжения питания 230 В от нормы, в течении времени, превышающего время задержки реле контроля напряжения (< 10с).

На двери шкафа управления расположен переключатель SA1 на два положения «КЛАПАНЫ АВТ- ЗАКРЫТЬ» для перевода противопожарных клапанов из автоматического в ручной режим управления.

  • Тип подключаемого клапана: питание 2-х проводное, 230В, пружинный возврат;
  • Напряжение управления и индикации: 220В;
  • Максимальный ток: в зависимости от исполнения шкафа от 0,7 до 14А;
  • Габариты шкафа (мм):

типоразмер 1- 400х210х220, 2- 400х400х220, 3- 500х400х220, 4- 650х500х250;

  • Количество клапанов (соответственно):
  • типоразмер 1- от 1 до 3 шт., 2- от 4 до 10 шт., 3- от 11 до 15 шт. 4- от 16 до 28 шт;
  • Степень защиты: IP54;

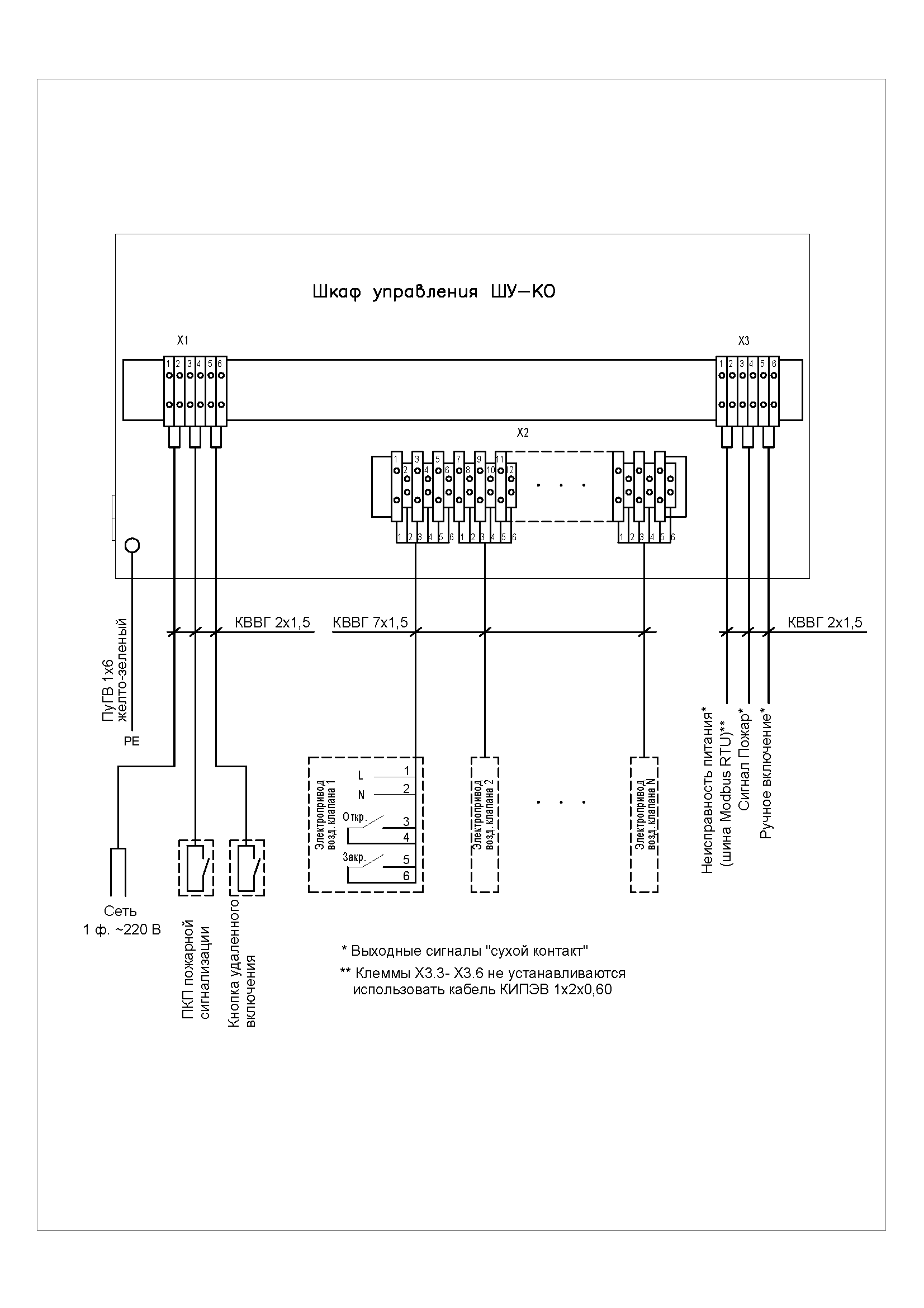

Схема подключения шкафа управления КУШКА ШУ-КО
