Электроприводы ARD с возвратной пружиной. Крутящий момент 5 Нм

Описание

Электропривод предназначен для управления противопожарными нормально открытыми воздушными клапанами, устанавливаемыми в системах вентиляции и кондиционирования воздуха зданий и сооружений, и противопожарными клапанами двойного действия.

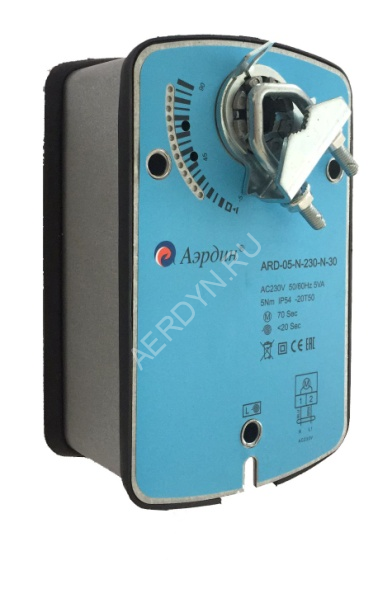

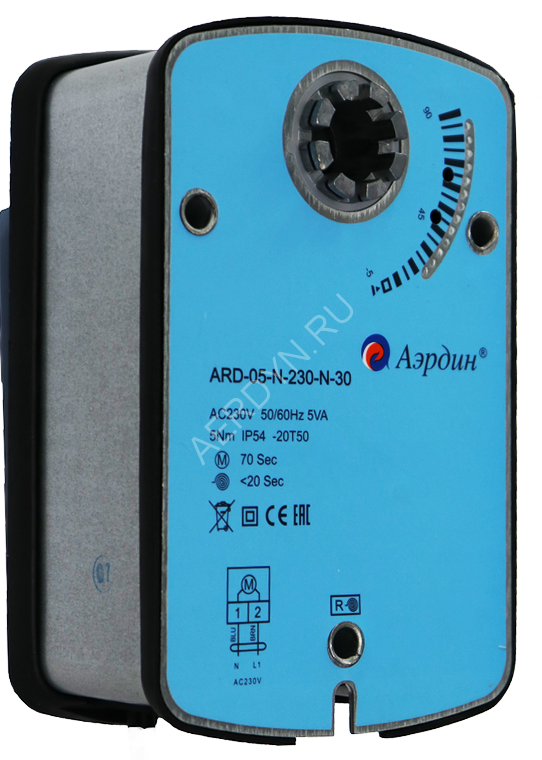

ARD-05-N-230-N-30

ARD-05-N-230-S-30

ARD-05-N-24-N-30

ARD-05-N-24-S-30

Общая информация

  • Электропривод с возвратной пружиной (далее электропривод) предназначен для управления противопожарными нормально открытыми воздушными клапанами, устанавливаемыми в системах вентиляции и кондиционирования воздуха зданий и сооружений и противопожарными клапанами двойного действия
  • Электропривод вращает створку клапана при подаче на него рабочего напряжения. При снятии напряжения пружина возвращает вал привода в исходное положение.
  • Электропривод легко устанавливается непосредственно на вал створки клапана 8...16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Принцип действия

При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

Монтаж

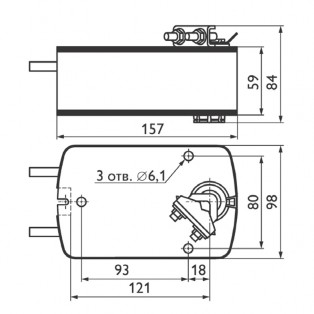

Электропривод устанавливается на клапан с квадратным приводным валом диаметром 12 мм и закрепляется через крепежные отверстия диаметром 6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 85° Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

ARD-05-N-24-N-30 (24B) ARD-05-N-230-N-30 (230B)

Крутящий момент

- двигатель

-пружина

Мин. 5 Нм

Мин. 5 Нм

Размер демпфера 1м2
Источник питания AC/DC 24 В AC 230 В
Частота 50/60 Гц
Потребляемая мощность 5,0 Вт
Расход на концевых упорах 2,5 Вт
Для калибровки проводов 7,0 ВА
Концевые переключатели

3(1,5)А/230В

(для 24В и 230В)

Класс защиты III (безопасное низкое напряжение) II (полная изоляция)
Управляет сигналом 2 точки вкл/выкл
Угол поворота 90°(95°Механический)
Ограничение угла поворота 5°…85° в 5° шагов
Вес 1,8 кг 1,9 кг
Жизненный цикл 60,000 цикл
Уровень шума ниже 62дБ
Степень защиты корпуса IP54
Температура окружающей среды -20°…50°согласно IEC721-3-2
Влажность окружающей среды 5…95% отн. Не конденсир.
Температура предельная +70° согласно 721-3-2
Соединительный кабель:
- двигателя 1 м; 2 х 0,75 мм2
- концевых переключателей 1 м; 6 х 0,5 мм2
Направление поворота выбирается установкой L / R
Время поворота
-двигателя 50.. .70 сек
-пружины < 20 сек
