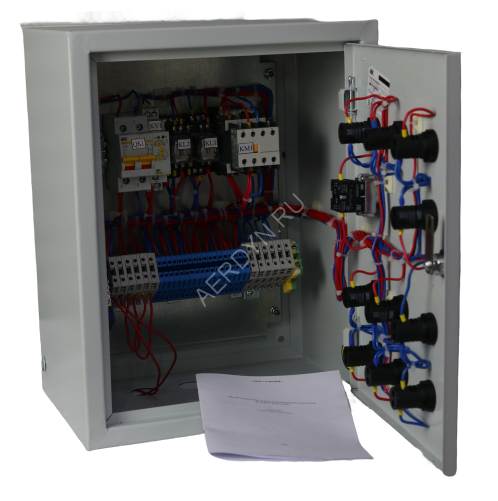

Шкафы управления вентиляционными установками дымоудаления и подпора, клапанами (НЗ) КУШКА-Д-В(П)

Описание

В состав вентиляционной установки дымоудаления (Д), управляемой от шкафа КУШКА-Д-В(П), входит вентилятор (вентиляторы) Д с противопожарным нормально закрытым клапаном (клапанами) Д или только вентилятор (вентиляторы) ДУ.

Назначение шкафов управления КУШКА-Д-В(П)

Шкаф управления вентиляционными установками дымоудаления (подпора) (КУШКА-Д-В(П)), входящий в состав вытяжной (приточной) противодымной вентиляции, обеспечивает:

  • прием сигнала «ПОЖАР» от прибора контрольно-приемного пожарной сигнализации (ПКП) или устройств дистанционного пуска (УДП);
  • открытие клапана (клапанов) при их наличии и включение вентилятора (вентиляторов) в автоматическом режиме по сигналу «ПОЖАР»;
  • включение вентилятора и открытие клапана в ручном режиме переключателем, установленным на двери шкафа управления;
  • контроль исправности линий питания исполнительных устройств (вентилятора и клапана);
  • проверку исправности элементов индикации шкафа.

При наличие дымового клапана (клапанов) с электроприводом, включение вентилятора (вентиляторов) производится только после полного открытия клапана (клапанов). В установках малой производительности вентилятор может включаться до полного открытия клапана.

При отсутствии клапанов с электроприводом элементы управления ими не устанавливаются.

    Шкаф имеет следующие дискретные выходы для систем диспетчерского контроля:

  • «НЕИСПРАВНОСТЬ» (неисправность распределительного устройства электроснабжения шкафа, напряжение не в норме, обрыв или короткое замыкание управляющих цепей или обрыв цепей питания клапана и/или электродвигателя вентилятора);
  • «ПУСК» (клапан открыт, вентилятор включен);
  • «АВТОМАТИКА ОТКЛЮЧЕНА» (сигнализирует о включении шкафа в ручном режиме).

Сброс состояния ПОЖАР и НЕИСПРАВНОСТЬ происходит автоматически, при отключении сигнала ПОЖАР и устранении обрыва в линии питания электродвигателя, соответственно.

Для систем диспетчерского контроля и дистанционного пуска по сети RS485 (ModbusRTU) в качестве опции может устанавливаться модуль Modbus.

Звуковая сигнализация пуска и неисправности осуществляется внешним устройством звуковой сигнализации, подключаемым к шкафу.

Контроль целостности линии пуска не производиться, эта функция возлагается на контрольные приборы пожарной сигнализации.

Питание шкафа должно производиться от фидера питания с АВР. Контроль отклонений напряжения питания и его других параметров не производится.

В системе диспетчеризации обязательно должно быть устройство регистрации и архивирования сигналов неисправности.

Дополнительные опции:

  • контроль исправности линии пуска;
  • контроль напряжения питания, включая чередование фаз;
  • установка устройства АВР в шкафу;

  • Комплектация внешним или встроенным устройством звуковой сигнализации.

По заданию заказчика могут быть разработаны шкафы других типоразмеров на любое количество вентиляционных установок ДУ с заданными параметрами

На двери шкафа управления расположены следующие световые индикаторы:

  • «СЕТЬ» - наличие напряжения питания шкафа;
  • «ПОЖАР» - наличие сигнала запуска от ПКП или УДП;
  • «РАБОТА» - клапан открыт, включен вентилятор;
  • «РУЧНОЕ УПРАВЛЕНИЕ» - включен вентилятор и открыт клапан переключателем, установленным на двери шкафа;
  • «НЕИСПРАВНОСТЬ» - обрыв цепей питания вентилятора или клапана.

На двери шкафа расположены следующие органы управления:

  • переключатель на два положения «АВТ.-РУЧН.» для включения вентилятора и открытия клапана в ручном режиме;
  • кнопка проверки индикации.
  • Напряжение питания: 3-х фазное 380 В с нейтралью, или 1- фазное 220в 50 Гц;
  • Количество подключаемых вентиляторов- от 1 до 3-х, максимальный суммарная мощность (ток) подключаемых вентиляторов- до 30 кВт (до 60А);
  • Тип подключаемого клапана: питание 2-х или 3-х проводное, реверсивный или пружинный возврат;
  • Напряжение питания электропривода клапана 220 В переменного тока 50 Гц или 24 В постоянного тока;
  • Количество подключаемых клапанов- от 1 до 3-х, суммарный ток до 3 А;
  • Количество входов управления от ПКП (зон дымоудаления) или УДП - 1;
  • Тип входа управления от ПКП или УДП- нормально разомкнутый «сухой контакт»;
  • Напряжение управления и индикации: 220В;
  • Сопротивление изоляции, МОм не менее 30.
  • Габариты шкафа (мм): 500х400х220;
  • Степень защиты: IP31 (по заказу- любой степени защиты);
