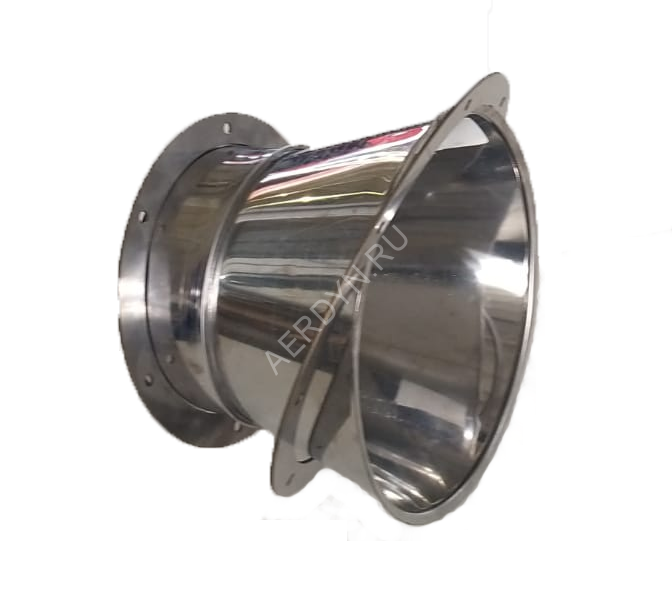

Устанавливается на выходе из вентилятора для перехода с сечения вентилятора на большее сечение воздуховода, что обеспечивает преобразование динамического давления выходящего потока в статическое давление с наименьшими потерями давления.

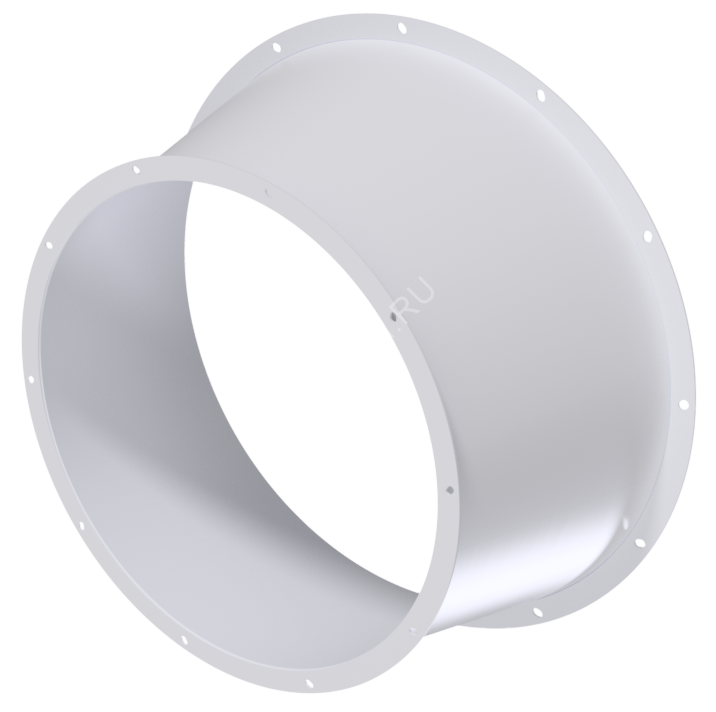

Диффузор ДФ устанавливается на выходе из осевого вентилятора для преобразования части динамического давления в статическое давление при уменьшении скорости потока. Диффузор имеет минимальную протяженность и вызывает наименьшие аэродинамические потери в результате применения оптимального угла раскрытия.

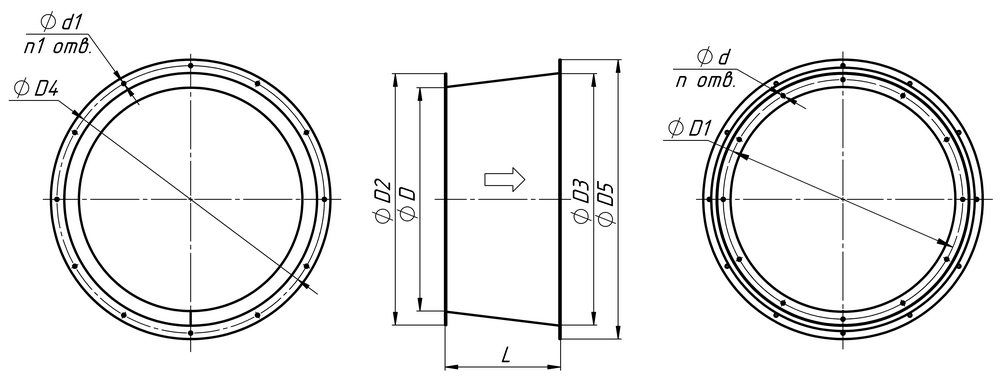

Обозначение |
Размеры, мм |
шт. |
Масса, кг |
|||||||||
D |
D1 |
D2 |
D3 |
D4 |
D5 |
d |
d1 |
L |
n |
n1 |
||
ДФ-3,55 |
355 |
395 |
425 |
400 |
440 |
470 |
8 |
8 |
188 |
8 |
8 |
4,7 |
ДФ-4 |
400 |
440 |
470 |
450 |
490 |
520 |
8 |
8 |
306 |
8 |
8 |
5,5 |
ДФ-4,5 |
450 |
490 |
520 |
500 |
540 |
570 |
8 |
8 |
208 |
8 |
12 |
6,2 |
ДФ-5 |
500 |
540 |
570 |
560 |
600 |
630 |
8 |
8 |
249 |
12 |
12 |
7,6 |
ДФ-5,6 |
560 |
600 |
630 |
630 |
670 |
700 |
8 |
8 |
289 |
12 |
12 |
9,4 |
ДФ-6,3 |
630 |
670 |
700 |
710 |
760 |
790 |
8 |
8 |
331 |
12 |
16 |
13 |
ДФ-7,1 |
710 |
760 |
790 |
800 |
850 |
880 |
8 |
10 |
372 |
16 |
16 |
20 |
ДФ-8 |
800 |
850 |
880 |
900 |
950 |
990 |
10 |
10 |
413 |
16 |
16 |
25 |
ДФ-9 |
900 |
950 |
990 |
1000 |
1050 |
1090 |
10 |
12 |
413 |
16 |
16 |
28 |
ДФ-10 |
1000 |
1050 |
1090 |
1120 |
1180 |
1210 |
12 |
12 |
531 |
16 |
20 |
38 |
ДФ-11,2 |
1120 |
1180 |
1210 |
1250 |
1310 |
1340 |
12 |
12 |
531 |
20 |
20 |
43 |
ДФ-12,5 |
1250 |
1310 |
1340 |
1400 |
1460 |
1490 |
12 |
14 |
614 |
20 |
20 |
54 |
ДФ-14 |
1400 |
1460 |
1490 |
1600 |
1660 |
1700 |
14 |
18 |
818 |
20 |
24 |
80 |
