Требуются для монтажа осевых и радиальных вентиляторов с цилиндрическим корпусом
Осевые вентиляторы комплектуются опорой монтажной МОВ-ОВ для установки на горизонтальные поверхности.
Опора изготавливается в двух основных модификациях МОВ-ОВ-Н и МОВ-ОВ-В. Модификация МОВ-ОВ-Н имеет минимальную высоту. Модификация МОВ-ОВ-В предназначена для расположения оси вентилятора на увеличенной высоте, которая может потребоваться, например, для установки коллектора.
Для осевых вентиляторов до типоразмера № 3,55 и для радиальных вентиляторов с цилиндрическим корпусом до типоразмера № 2,25 включительно комплект опор заказывается как опция. Для больших типоразмеров вентилятор комплектуется опорами, которые крепятся к нему при сборке.
Комплект опор МОВ-ОВ-А1-А2-А3
А1 – тип: Н – низкие (нормальные); В – высокие;
А2 – типоразмер соответствующего вентилятора (в дм);
А3 – индекс спец. исполнения. Если не указано — стандартное.
Комплект опор МОВ-ТР-Н-А1-А2
А1 – типоразмер соответствующего вентилятора (в дм);
А2 – индекс спец. исполнения. Если не указано — стандартное.

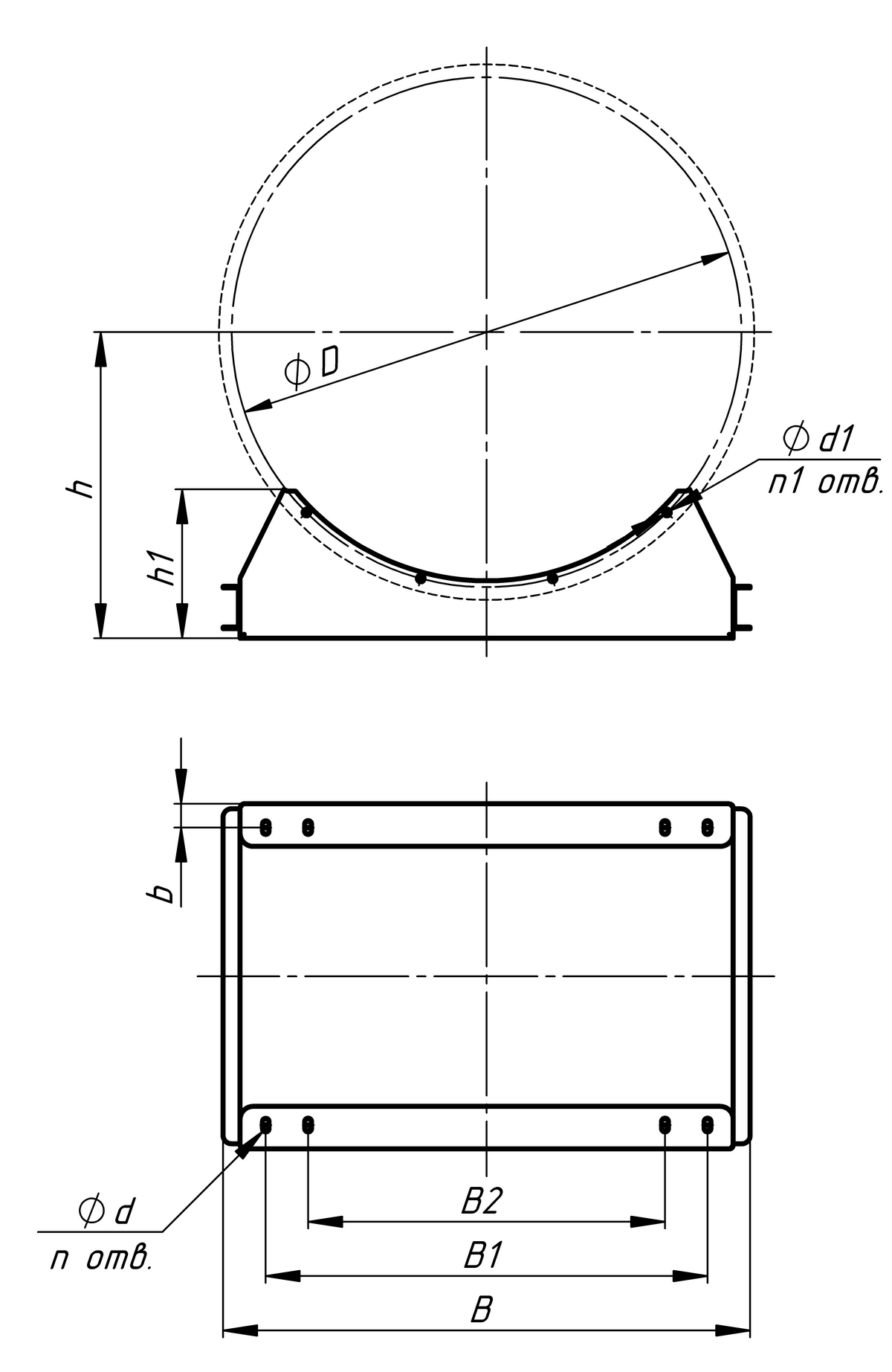

Обозначение |
Размеры, мм |
Шт. |
Масса, кг |
|||||||||
B |
B1 |
B2 |
b |
D |
h |
h1 |
d |
d1 |
n |
n1 |
||
МОВ-ОВ-Н-3,55 |
335 |
260 |
- |
20 |
395 |
250 |
120 |
6 |
8 |
4 |
3 |
1,5 |
МОВ-ОВ-Н-4 |
470 |
390 |
- |
25 |
440 |
270 |
195 |
6 |
8 |
4 |
4 |
2,7 |
МОВ-ОВ-Н-4,5 |
520 |
440 |
- |
25 |
490 |
300 |
215 |
6 |
8 |
4 |
4 |
3 |
МОВ-ОВ-Н-5 |
520 |
440 |
- |
25 |
540 |
330 |
185 |
6 |
8 |
4 |
4 |
3 |
МОВ-ОВ-Н-5,6 |
620 |
520 |
420 |
30 |
600 |
360 |
175 |
8 |
8 |
8 |
4 |
4 |
МОВ-ОВ-Н-6,3 |
690 |
590 |
490 |
30 |
670 |
390 |
185 |
8 |
8 |
8 |
4 |
5 |
МОВ-ОВ-Н-7,1 |
780 |
660 |
540 |
40 |
760 |
430 |
230 |
10 |
8 |
8 |
6 |
9 |
МОВ-ОВ-Н-8 |
870 |
750 |
630 |
40 |
850 |
480 |
260 |
10 |
10 |
8 |
6 |
11 |
МОВ-ОВ-Н-9 |
970 |
850 |
730 |
40 |
950 |
530 |
280 |
10 |
10 |
8 |
6 |
13 |
МОВ-ОВ-Н-10 |
1070 |
930 |
790 |
60 |
1050 |
580 |
300 |
14 |
12 |
8 |
5 |
18 |
МОВ-ОВ-Н-11,2 |
1190 |
1050 |
910 |
60 |
1180 |
640 |
360 |
14 |
12 |
8 |
7 |
27 |
МОВ-ОВ-Н-12,5 |
1320 |
1160 |
1000 |
60 |
1310 |
700 |
370 |
14 |
12 |
8 |
7 |
37 |
МОВ-ОВ-Н-14 |
1400 |
1460 |
1490 |
20 |
1460 |
780 |
410 |
14 |
14 |
8 |
7 |
45 |
Обозначение |
Размеры, мм |
Шт. |
Масса, кг |
|||||||||
B |
B1 |
B2 |
b |
D |
h |
h1 |
d |
d1 |
n |
n1 |
||
МОВ-ОВ-В-3,55 |
335 |
260 |
- |
20 |
395 |
300 |
170 |
6 |
8 |
4 |
3 |
2 |
МОВ-ОВ-В-4 |
470 |
390 |
- |
25 |
440 |
320 |
245 |
6 |
8 |
4 |
4 |
3,5 |
МОВ-ОВ-В-4,5 |
520 |
440 |
- |
25 |
490 |
360 |
275 |
6 |
8 |
4 |
4 |
4 |
МОВ-ОВ-В-5 |
520 |
440 |
- |
25 |
540 |
390 |
245 |
6 |
8 |
4 |
4 |
4 |
МОВ-ОВ-В-5,6 |
620 |
520 |
420 |
30 |
600 |
430 |
245 |
8 |
8 |
8 |
4 |
5 |
МОВ-ОВ-В-6,3 |
690 |
590 |
490 |
30 |
670 |
480 |
275 |
8 |
8 |
8 |
4 |
6 |
МОВ-ОВ-В-7,1 |
780 |
660 |
540 |
40 |
760 |
530 |
330 |
10 |
8 |
8 |
6 |
12 |
МОВ-ОВ-В-8 |
870 |
750 |
630 |
40 |
850 |
580 |
360 |
10 |
10 |
8 |
6 |
14 |
МОВ-ОВ-В-9 |
970 |
850 |
730 |
40 |
950 |
640 |
390 |
10 |
10 |
8 |
6 |
17 |
МОВ-ОВ-В-10 |
1070 |
930 |
790 |
60 |
1050 |
700 |
420 |
14 |
12 |
8 |
5 |
31 |
МОВ-ОВ-В-11,2 |
1190 |
1050 |
910 |
60 |
1180 |
780 |
500 |
14 |
12 |
8 |
7 |
37 |
МОВ-ОВ-В-12,5 |
1320 |
1160 |
1000 |
60 |
1310 |
880 |
550 |
14 |
12 |
8 |
7 |
53 |
