Рабочие колёса с поворотными пластиковыми лопатками для осевых вентиляторов

Описание

Представленные рабочие колёса – это аналоги осевых колёс производства Multi-Wing, Wing Fan, HasconWing.

Колёса формируются из двух типов лопаток с условными наименованиями 4Z и 5Z, устанавливаемых в три типа втулок, отличающихся количеством гнёзд – 6, 9 и 12 штук.

Стандартно колёса выпускаются с указанными в данном буклете параметрами для обечаек вентиляторов с внутренним диаметром из ряда нормальных размеров от 500 мм до 1120 мм. Возможны другие варианты по заданию от клиента.

Материал лопаток – стеклонаполненный полиамид.

Материал втулок – алюминиевый сплав.

Доступны с отверстиями под валы следующих диаметров, мм: 14, 19, 22, 24, 28, 32, 38, 42, 48.

Диапазон рабочих температур при эксплуатации от минус 40 °С до плюс 120 °С.

Втулки по количеству мест	Диаметр втулки колеса, мм	Максимальные диаметры колёс по типам лопаток, мм
Втулки по количеству мест	Диаметр втулки колеса, мм	4Z	5Z
6	178	802	1058
9	200	824	1080
12	280	904	1160

Для заказа комплект рабочего колеса обозначается как
Колесо рабочее КОН-НН-ЛЛп-ПП/ММ ,
где НН – номер рабочего колеса; ЛЛ – число лопаток; ПП – число полюсов электродвигателя; ММ – номинальная мощность электродвигателя.

Пример: Колесо рабочее КОН-5-6п-4/0,25

Принятые в данном разделе обозначения

P2н, кВт – номинальная мощность электродвигателя.
n, об/мин – частота вращения рабочего колеса на валу электродвигателя, она же максимально допустимая для данного электродвигателя, с учётом располагаемого крутящего момента.
d1, мм – посадочный диаметр втулки под вал электродвигателя.
Lw, дБА – корректированный уровень суммарной звуковой мощности, на входе или выходе из колеса

Характеристики выпускаемых стандартных рабочих колёс

Приведенные аэродинамические характеристики соответствуют нормальному атмосферному давлению 101,33 кПа и перемещаемому воздуху с температурой 20 °С и плотностью 1,2 кг/м³.
Аэродинамические характеристики даны без учёта каких-либо помех на входе или выходе из рабочего колеса, для условий входа потока в колесо через коллектор из свободного пространства, при зазоре между концом лопатки колеса и обечайкой корпуса равным 0,5% от внутреннего диаметра обечайки.
Ниже даны характеристики для стандартных номеров вентиляторов, с указанием внутреннего диаметра обечайки. В таблицах при характеристиках указаны справочные частоты вращения и номинальные мощности асинхронных электродвигателей, подходящих для данных рабочих колёс при применении в нормальных условиях.

5 5,6 6,3 7,1 8 9 10 11,2

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-5-6п-4/0,25	0,25	1370	14	79
2	КОН-5-3п-4/0,25	0,25	1370	14	69
3	КОН-5-6п-4/0,37	0,37	1370	14	75
4	КОН-5-6п-4/0,55	0,55	1400	19	77
5	КОН-5-6п-4/0,75	0,75	1405	19	79
6	КОН-5-9п-4/1,1	1,1	1410	22	82
7	КОН-5-3п-2/1,1	1,1	2810	19	87
8	КОН-5-3п-2/1,5	1,5	2835	22	85
9	КОН-5-3п-2/2,2	2,2	2840	22	85
10	КОН-5-3п-2/3	3	2875	24	86
11	КОН-5-6п-2/4	4	2880	28	92
12	КОН-5-6п-2/5,5	5,5	2895	28	95
13	КОН-5-9п-2/7,5	7,5	2890	32	96

№5,6. Диаметр обечайки 560 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-5,6-3п-4/0,37	0,37	1370	14	78
2	КОН-5,6-6п-4/0,55	0,55	1400	19	78
3	КОН-5,6-3п-4/0,55	0,55	1400	19	80
4	КОН-5,6-6п-4/0,75	0,75	1405	19	80
5	КОН-5,6-6п-4/1,1	1,1	1410	22	82
6	КОН-5,6-9п-4/1,5	1,5	1415	22	84
7	КОН-5,6-9п-4/2,2	2,2	1415	24	85
8	КОН-5,6-3п-2/1,1	1,1	2810	19	91
9	КОН-5,6-3п-2/1,5	1,5	2835	22	91
10	КОН-5,6-3п-2/2,2	2,2	2840	22	91
11	КОН-5,6-3п-2/3	3	2875	24	93
12	КОН-5,6-3п-2/4	4	2880	28	95
13	КОН-5,6-6п-2/5,5	5,5	2895	28	97
14	КОН-5,6-6п-2/7,5	7,5	2890	32	98
15	КОН-5,6-9п-2/11	11	2900	38	99

№6,3. Диаметр обечайки 630 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-6,3-3п-4/0,55	0,55	1400	19	77
2	КОН-6,3-3п-4/0,75	0,75	1405	19	80
3	КОН-6,3-6п-4/1,1	1,1	1410	22	81
4	КОН-6,3-6п-4/1,5	1,5	1415	22	83
5	КОН-6,3-9п-4/2,2	2,2	1415	24	86
6	КОН-6,3-9п-4/3	3	1415	28	88
7	КОН-6,3-3п-2/2,2	2,2	2840	22	97
8	КОН-6,3-3п-2/3	3	2875	24	93
9	КОН-6,3-3п-2/4	4	2880	28	93
10	КОН-6,3-3п-2/5,5	5,5	2895	28	96
11	КОН-6,3-12п-2/7,5	7,5	2890	32	106
12	КОН-6,3-6п-2/7,5	7,5	2890	32	98
13	КОН-6,3-6п-2/11	11	2900	38	99
14	КОН-6,3-6п-2/15	15	2925	42	101
15	КОН-6,3-12п-2/18,5	18,5	2925	42	102

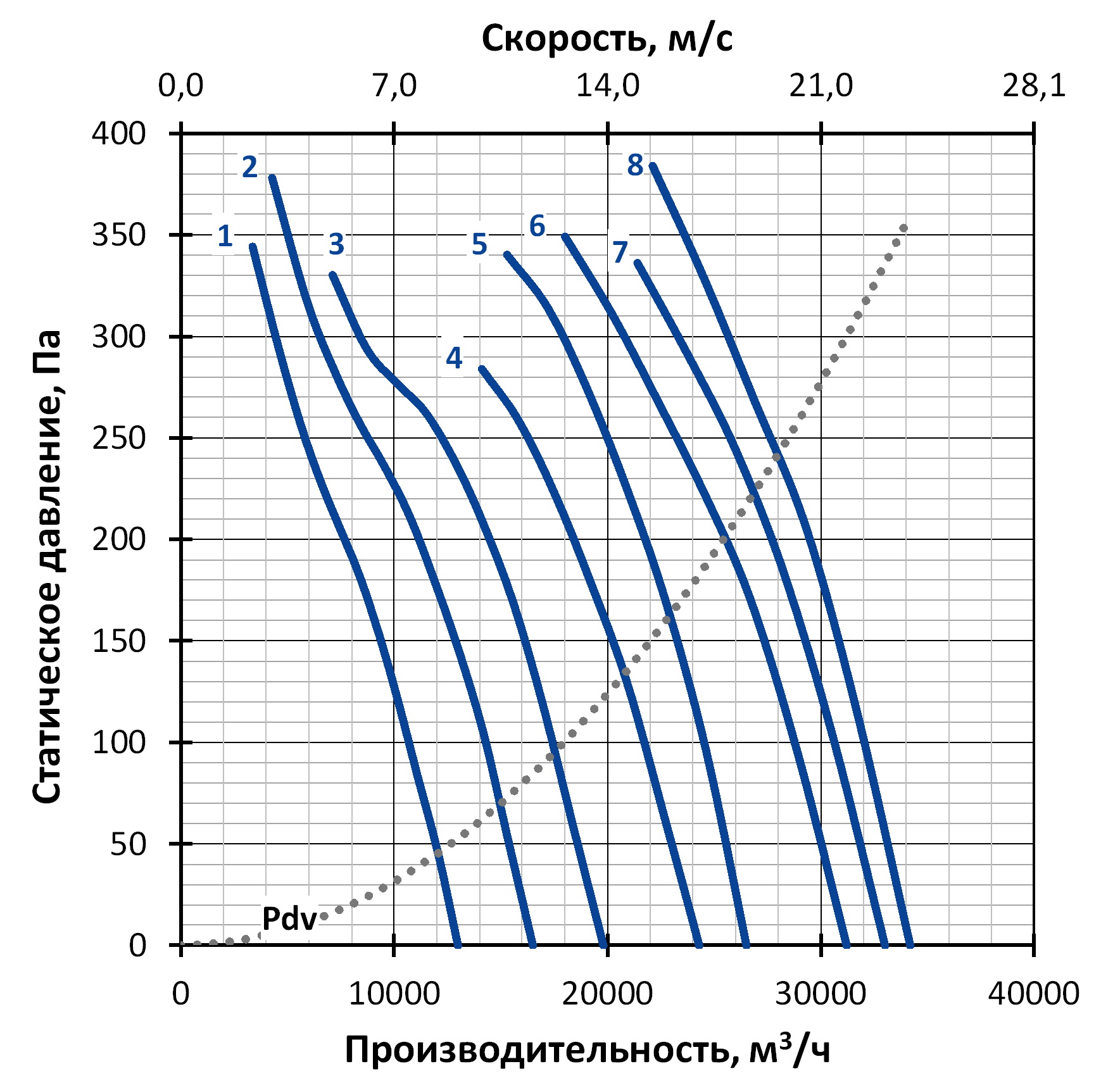

№7,1. Диаметр обечайки 710 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-7,1-6п-4/0,75	0,75	1405	19	92
2	КОН-7,1-6п-4/1,1	1,1	1410	22	90
3	КОН-7,1-6п-4/1,5	1,5	1415	22	85
4	КОН-7,1-6п-4/2,2	2,2	1415	24	86
5	КОН-7,1-9п-4/3	3	1415	28	89
6	КОН-7,1-9п-4/4	4	1440	28	89
7	КОН-7,1-9п-4/5,5	5,5	1440	32	89
8	КОН-7,1-12п-4/7,5	7,5	1450	38	90
9	КОН-7,1-3п-2/3	3	2875	24	105
10	КОН-7,1-3п-2/4	4	2880	28	100
11	КОН-7,1-3п-2/5,5	5,5	2895	28	98
12	КОН-7,1-6п-2/7,5	7,5	2890	32	103
13	КОН-7,1-6п-2/11	11	2900	38	101
14	КОН-7,1-6п-2/15	15	2925	42	101
15	КОН-7,1-6п-2/18,5	18,5	2925	42	102
16	КОН-7,1-12п-2/22	22	2945	48	105
17	КОН-7,1-12п-2/30	30	2945	48	103

№8. Диаметр обечайки 800 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-8-6п-4/1,5	1,5	1415	22	95
2	КОН-8-6п-4/2,2	2,2	1415	24	90
3	КОН-8-6п-4/3	3	1415	28	88
4	КОН-8-9п-4/4	4	1440	28	92
5	КОН-8-9п-4/5,5	5,5	1440	32	92
6	КОН-8-12п-4/7,5	7,5	1450	38	92
7	КОН-8-12п-4/11	11	1445	38	98
8	КОН-8-3п-2/4	4	2880	28	108
9	КОН-8-3п-2/5,5	5,5	2895	28	107
10	КОН-8-3п-2/7,5	7,5	2890	32	104
11	КОН-8-4п-2/11	11	2900	38	103
12	КОН-8-4п-2/15	15	2925	42	103
13	КОН-8-4п-2/18,5	18,5	2925	42	103
14	КОН-8-6п-2/22	22	2945	48	104
15	КОН-8-12п-2/30	30	2945	48	108

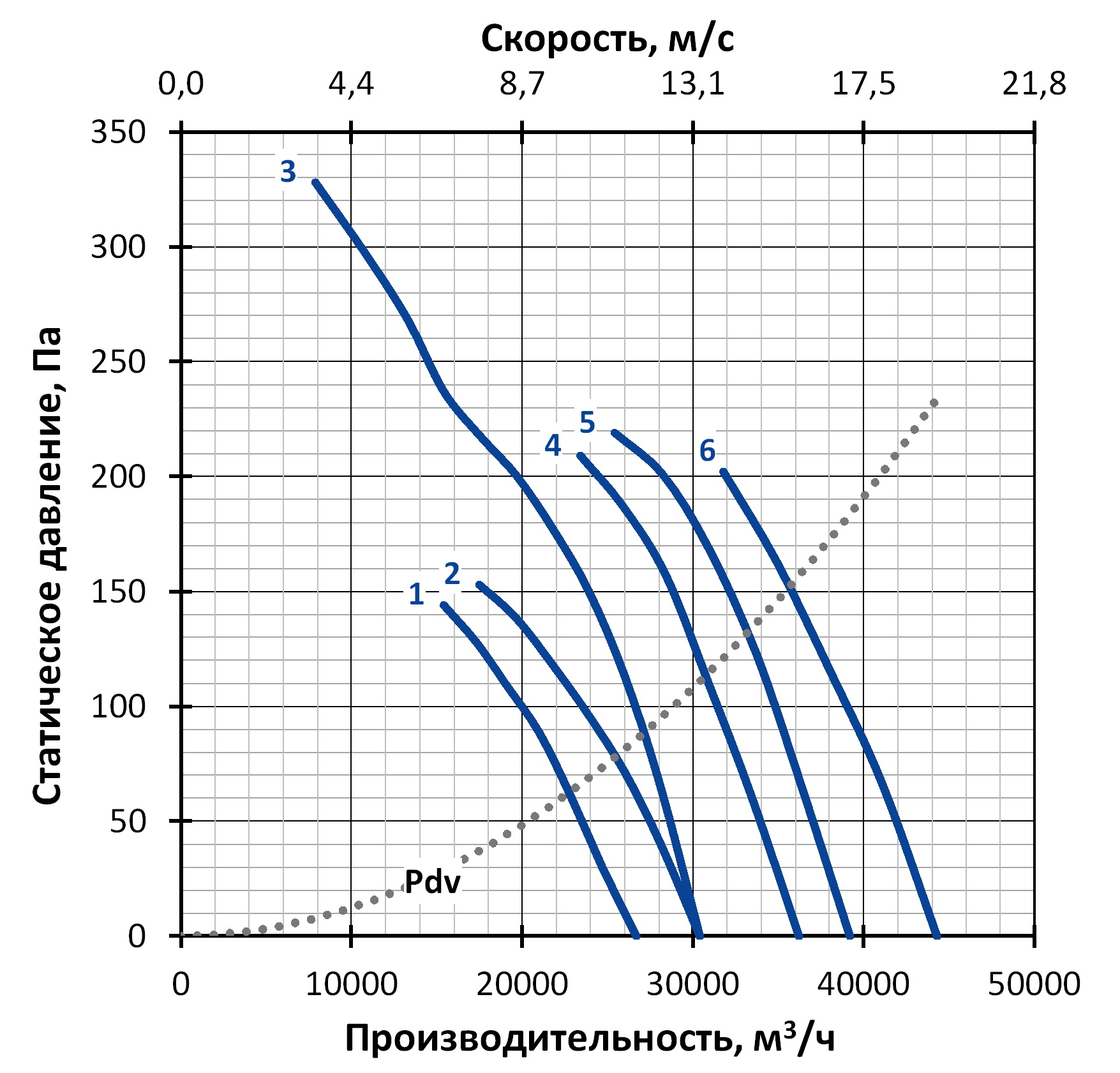

№9. Диаметр обечайки 900 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-9-6п-6/1,1	1,1	925	22	81
2	КОН-9-6п-6/1,5	1,5	935	24	82
3	КОН-9-12п-6/2,2	2,2	940	28	84
4	КОН-9-12п-6/3	3	945	32	84
5	КОН-9-12п-6/4	4	950	32	85
6	КОН-9-12п-6/5,5	5,5	960	38	84
7	КОН-9-4п-4/2,2	2,2	1415	24	91
8	КОН-9-6п-4/3	3	1415	28	91
9	КОН-9-6п-4/4	4	1440	28	91
10	КОН-9-6п-4/5,5	5,5	1440	32	91
11	КОН-9-12п-4/7,5	7,5	1450	38	94
12	КОН-9-12п-4/11	11	1445	38	93
13	КОН-9-12п-4/15	15	1455	48	94
14	КОН-9-12п-4/18,5	18,5	1455	48	94

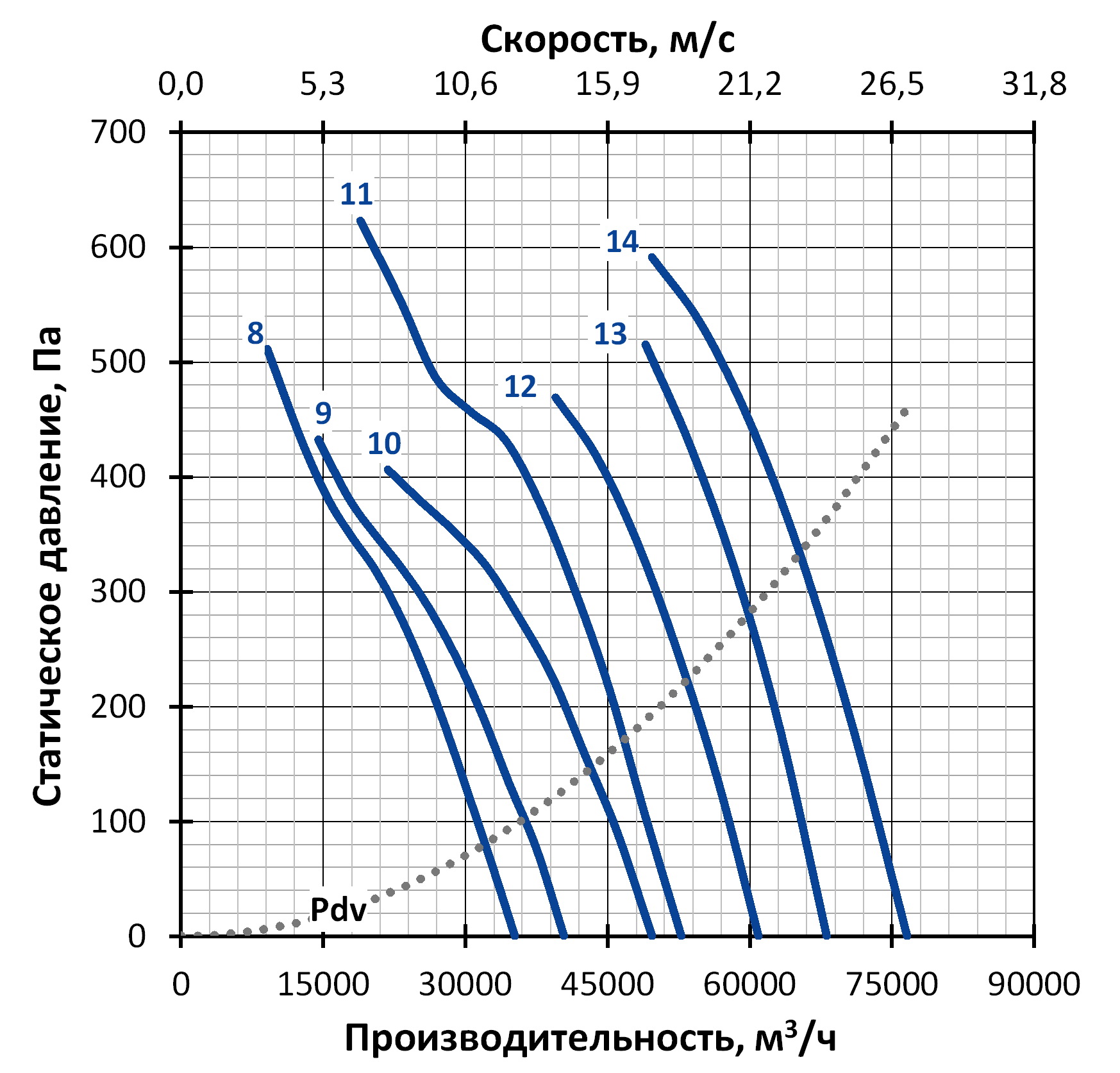

№10. Диаметр обечайки 1000 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-10-9п-6/1,5	1,5	935	24	91
2	КОН-10-9п-6/2,2	2,2	940	28	90
3	КОН-10-9п-6/3	3	945	32	87
4	КОН-10-9п-6/4	4	950	32	86
5	КОН-10-12п-6/5,5	5,5	960	38	87
6	КОН-10-12п-6/7,5	7,5	960	38	88
7	КОН-10-12п-6/11	11	970	48	88
8	КОН-10-6п-4/3	3	1415	28	99
9	КОН-10-6п-4/4	4	1440	28	97
10	КОН-10-6п-4/5,5	5,5	1440	32	95
11	КОН-10-9п-4/7,5	7,5	1450	38	100
12	КОН-10-9п-4/11	11	1445	38	96
13	КОН-10-12п-4/15	15	1455	48	96
14	КОН-10-12п-4/18,5	18,5	1455	48	96

№11,2. Диаметр обечайки 1120 мм

№	Колесо рабочее	P2н, кВт	n, об/мин	d1, мм	Lw, дБА
1	КОН-11,2-9п-6/1,5	1,5	935	24	89
2	КОН-11,2-9п-6/2,2	2,2	940	28	89
3	КОН-11,2-9п-6/3	3	945	32	89
4	КОН-11,2-9п-6/4	4	950	32	89
5	КОН-11,2-9п-6/5,5	5,5	960	38	89
6	КОН-11,2-12п-6/7,5	7,5	960	38	89
7	КОН-11,2-12п-6/11	11	970	48	91
8	КОН-11,2-4п-4/3	3	1415	28	99
9	КОН-11,2-4п-4/4	4	1440	28	101
10	КОН-11,2-4п-4/5,5	5,5	1440	32	98
11	КОН-11,2-4п-4/7,5	7,5	1450	38	96
12	КОН-11,2-9п-4/11	11	1445	38	98
13	КОН-11,2-12п-4/15	15	1455	48	100
14	КОН-11,2-12п-4/18,5	18,5	1455	48	99

АКСИПОД-Н-8, 1500 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-8-2-4/1,1	80MA4	1,1	98	104
2	АКСИПОД-Н-8-2-4/1,5	80MB4	1,5	98	106
3	АКСИПОД-Н-8-3-4/2,2	90L4	2,2	98	109
4	АКСИПОД-Н-8-4-4/2,2	90L4	2,2	98	109
5	АКСИПОД-Н-8-6-4/2,2	90L4	2,2	98	109
6	АКСИПОД-Н-8-4-4/3	100S4	3	98	111
7	АКСИПОД-Н-8-6-4/3	100S4	3	98	111
8	АКСИПОД-Н-8-4-4/4	100L4	4	98	120
9	АКСИПОД-Н-8-4-4/5,5	112M4	5,5	98	141
10	АКСИПОД-Н-8-6-4/5,5	112M4	5,5	98	141
11	АКСИПОД-Н-8-6-4/7,5	132S4	7,5	98	165
12	АКСИПОД-Н-8-8-4/11	132M4	11	98	177

АКСИПОД-Н-9, 1500 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-9-2-4/2,2	90L4	2,2	101	121
2	АКСИПОД-Н-9-3-4/3	100S4	3	101	123
3	АКСИПОД-Н-9-3-4/4	100L4	4	102	132
4	АКСИПОД-Н-9-4-4/4	100L4	4	102	132
5	АКСИПОД-Н-9-4-4/5,5	112M4	5,5	102	153
6	АКСИПОД-Н-9-6-4/5,5	112M4	5,5	102	153
7	АКСИПОД-Н-9-4-4/7,5	132S4	7,5	102	177
8	АКСИПОД-Н-9-8-4/7,5	132S4	7,5	102	177
9	АКСИПОД-Н-9-8-4/11	132M4	11	102	189
10	АКСИПОД-Н-9-8-4/15	160S4	15	102	227
11	АКСИПОД-Н-9-8-4/18,5	160M4	18,5	102	244

АКСИПОД-Н-9, 1000 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-9-2-6/0,75	80MA6	0,75	92	116
2	АКСИПОД-Н-9-3-6/1,1	80MB6	1,1	92	118
3	АКСИПОД-Н-9-4-6/1,5	90L6	1,5	92	121
4	АКСИПОД-Н-9-4-6/2,2	100L6	2,2	92	130
5	АКСИПОД-Н-9-6-6/3	112MA6	3	92	136
6	АКСИПОД-Н-9-6-6/4	112MB6	4	93	144
7	АКСИПОД-Н-9-8-6/5,5	132S6	5,5	93	171

АКСИПОД-Н-10, 1500 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-10-2-4/4	100L4	4	105	152
2	АКСИПОД-Н-10-3-4/5,5	112M4	5,5	105	173
3	АКСИПОД-Н-10-4-4/7,5	132S4	7,5	105	197
4	АКСИПОД-Н-10-6-4/7,5	132S4	7,5	105	197
5	АКСИПОД-Н-10-4-4/11	132M4	11	105	209
6	АКСИПОД-Н-10-6-4/11	132M4	11	105	209
7	АКСИПОД-Н-10-4-4/15	160S4	15	105	247
8	АКСИПОД-Н-10-6-4/15	160S4	15	105	247
9	АКСИПОД-Н-10-6-4/18,5	160M4	18,5	105	264
10	АКСИПОД-Н-10-6-4/22	180S4	22	105	292
11	АКСИПОД-Н-10-8-4/30	180M4	30	105	312

АКСИПОД-Н-10, 1000 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-10-2-6/1,1	80MB6	1,1	95	138
2	АКСИПОД-Н-10-3-6/1,5	90L6	1,5	95	141
3	АКСИПОД-Н-10-4-6/2,2	100L6	2,2	95	150
4	АКСИПОД-Н-10-6-6/2,2	100L6	2,2	95	150
5	АКСИПОД-Н-10-4-6/3	112MA6	3	96	156
6	АКСИПОД-Н-10-6-6/3	112MA6	3	96	156
7	АКСИПОД-Н-10-6-6/4	112MB6	4	96	164
8	АКСИПОД-Н-10-6-6/5,5	132S6	5,5	96	191
9	АКСИПОД-Н-10-8-6/5,5	132S6	5,5	96	191
10	АКСИПОД-Н-10-8-6/7,5	132M6	7,5	96	204
11	АКСИПОД-Н-10-8-6/11	160S6	11	96	247

АКСИПОД-Н-11,2, 1500 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-11,2-2-4/7,5	132S4	7,5	108	256
2	АКСИПОД-Н-11,2-3-4/11	132M4	11	108	268
3	АКСИПОД-Н-11,2-4-4/11	132M4	11	108	268
4	АКСИПОД-Н-11,2-4-4/15	160S4	15	108	306
5	АКСИПОД-Н-11,2-3-4/18,5	160M4	18,5	108	323
6	АКСИПОД-Н-11,2-4-4/18,5	160M4	18,5	108	323
7	АКСИПОД-Н-11,2-4-4/22	180S4	22	109	351
8	АКСИПОД-Н-11,2-6-4/30	180M4	30	109	371
9	АКСИПОД-Н-11,2-6-4/37	200M4	37	109	426
10	АКСИПОД-Н-11,2-8-4/37	200M4	37	109	426
11	АКСИПОД-Н-11,2-6-4/45	200L4	45	109	451
12	АКСИПОД-Н-11,2-8-4/55	225M4	55	109	516

АКСИПОД-Н-11,2, 1000 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-11,2-2-6/2,2	100L6	2,2	99	209
2	АКСИПОД-Н-11,2-3-6/3	112MA6	3	99	215
3	АКСИПОД-Н-11,2-4-6/3	112MA6	3	99	215
4	АКСИПОД-Н-11,2-4-6/4	112MB6	4	99	223
5	АКСИПОД-Н-11,2-3-6/5,5	132S6	5,5	99	250
6	АКСИПОД-Н-11,2-6-6/5,5	132S6	5,5	99	250
7	АКСИПОД-Н-11,2-4-6/7,5	132M6	7,5	99	263
8	АКСИПОД-Н-11,2-6-6/7,5	132M6	7,5	99	263
9	АКСИПОД-Н-11,2-8-6/11	160S6	11	100	306
10	АКСИПОД-Н-11,2-8-6/15	160M6	15	100	335
11	АКСИПОД-Н-11,2-8-6/18,5	180M6	18,5	100	361

АКСИПОД-Н-12,5, 1000 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-12,5-2-6/3	112MA6	3	102	259
2	АКСИПОД-Н-12,5-2-6/4	112MB6	4	103	267
3	АКСИПОД-Н-12,5-3-6/5,5	132S6	5,5	103	294
4	АКСИПОД-Н-12,5-4-6/5,5	132S6	5,5	103	294
5	АКСИПОД-Н-12,5-3-6/7,5	132M6	7,5	103	307
6	АКСИПОД-Н-12,5-4-6/11	160S6	11	103	350
7	АКСИПОД-Н-12,5-6-6/11	160S6	11	103	350
8	АКСИПОД-Н-12,5-6-6/15	160M6	15	103	379
9	АКСИПОД-Н-12,5-6-6/18,5	180M6	18,5	103	405
10	АКСИПОД-Н-12,5-6-6/22	200M6	22	103	435
11	АКСИПОД-Н-12,5-8-6/30	200L6	30	103	470

АКСИПОД-Н-14, 1000 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-14-2-6/5,5	132S6	5,5	106	383
2	АКСИПОД-Н-14-2-6/7,5	132M6	7,5	106	396
3	АКСИПОД-Н-14-3-6/11	160S6	11	106	439
4	АКСИПОД-Н-14-4-6/11	160S6	11	106	439
5	АКСИПОД-Н-14-3-6/15	160M6	15	106	468
6	АКСИПОД-Н-14-6-6/15	160M6	15	106	468
7	АКСИПОД-Н-14-6-6/18,5	180M6	18,5	107	494
8	АКСИПОД-Н-14-6-6/22	200M6	22	107	524
9	АКСИПОД-Н-14-6-6/30	200L6	30	107	559
10	АКСИПОД-Н-14-6-6/37	225M6	37	107	622
11	АКСИПОД-Н-14-8-6/45	250S6	45	107	754
12	АКСИПОД-Н-14-8-6/55	250M6	55	107	794

АКСИПОД-Н-14, 750 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-14-2-8/3	112MB8	3	99	353
2	АКСИПОД-Н-14-3-8/4	132S8	4	100	383
3	АКСИПОД-Н-14-4-8/4	132S8	4	100	383
4	АКСИПОД-Н-14-4-8/5,5	132M8	5,5	100	396
5	АКСИПОД-Н-14-6-8/5,5	132M8	5,5	100	396
6	АКСИПОД-Н-14-4-8/7,5	160S8	7,5	100	439
7	АКСИПОД-Н-14-8-8/7,5	160S8	7,5	100	439
8	АКСИПОД-Н-14-6-8/11	160M8	11	100	464
9	АКСИПОД-Н-14-8-8/15	180M8	15	100	494
10	АКСИПОД-Н-14-6-8/18,5	200M8	18,5	100	539
11	АКСИПОД-Н-14-8-8/22	200L8	22	100	564

АКСИПОД-Н-16, 750 об/мин

№	Вентилятор	Электродвигатель		Lw, дБА	Масса max, кг
№	Вентилятор	Тип	Мощность, кВт	Lw, дБА	Масса max, кг
1	АКСИПОД-Н-16-3-8/7,5	160S8	7,5	104	515
2	АКСИПОД-Н-16-4-8/11	160M8	11	104	540
3	АКСИПОД-Н-16-6-8/11	160M8	11	104	540
4	АКСИПОД-Н-16-4-8/15	180M8	15	104	570
5	АКСИПОД-Н-16-6-8/15	180M8	15	104	570
6	АКСИПОД-Н-16-4-8/18,5	200M8	18,5	104	615
7	АКСИПОД-Н-16-4-8/22	200L8	22	104	640
8	АКСИПОД-Н-16-6-8/22	200L8	22	104	640
9	АКСИПОД-Н-16-6-8/30	225M8	30	104	695
10	АКСИПОД-Н-16-6-8/37	250S8	37	104	790
11	АКСИПОД-Н-16-8-8/45	250M8	45	104	800

Вернуться к списку
