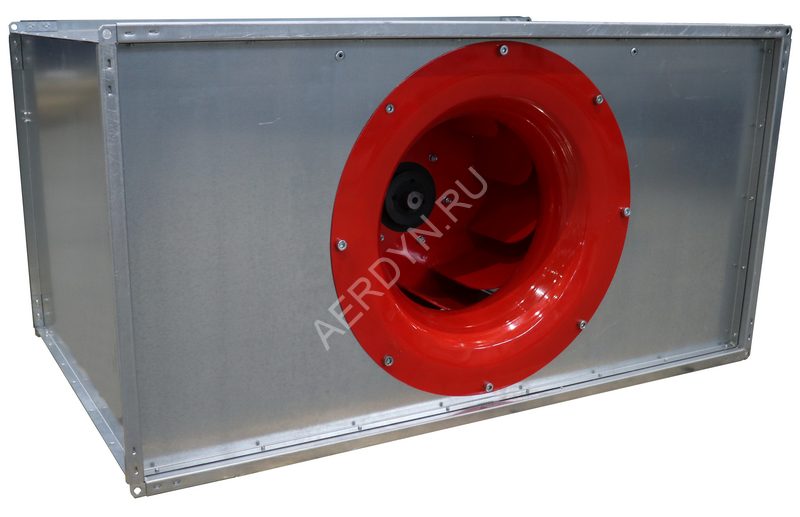

Вентилятор для прямоугольных каналов ТРАК-П

Описание

Вентиляторы для прямоугольных каналов ТРАК-П предназначены для монтажа в системах приточной и вытяжной вентиляции, а также кондиционирования воздуха производственных, общественных и жилых зданий.

Назначение и область применения

Вентиляторы для прямоугольных каналов ТРАК-П предназначены для монтажа в системах приточной вентиляции, а также кондиционирования воздуха производственных, общественных и жилых зданий и используются при подключении электродвигателя к сети с использованием частотного преобразователя.

Вентиляторы предназначены для перемещения масс, допустимое содержание пыли и других твёрдых примесей в которых не должно превышать 0,1 г/м³.

Наличие липких, волокнистых и абразивных компонентов, а также взрывоопасных примесей не допускается.

температура окружающего воздуха от минус 30 °С до плюс 40 °С;
относительная влажность воздуха не более 95% при плюс 25 °С;
температура перемещаемой среды до плюс 40 °С.

Вентиляторы могут эксплуатироваться внутри помещений и снаружи здания при отсутствии прямого воздействия атмосферных осадков и образовании конденсации влаги на поверхности деталей вентилятора

Класс защиты IP54

Пример

Последовательность индексов обозначения канального вентилятора ТРАК-П
Обозначение	Примеры обозначений
ТРАК-П-ХXхXХ-ХХХ	ТРАК-П-100х50-3

Обозначение

Габаритно-присоединительные размеры

ТРАК-П-100х50-3

Пример обозначения вентилятора для прямоугольных каналов сечением 1000х500 мм с установочной мощностью электродвигателя 3 кВт:

Типоразмер корпуса	Размеры, мм			Масса*, кг не более
Типоразмер корпуса	А	В	L	Масса*, кг не более
ТРАК-П-50×25	500	250	400	16
ТРАК-П-60×30	600	300	500	31
ТРАК-П-60×35	600	350	550	35
ТРАК-П-70×40	700	400	650	47
ТРАК-П-80×50	800	500	650	59
ТРАК-П-100×50	1000	500	650	70

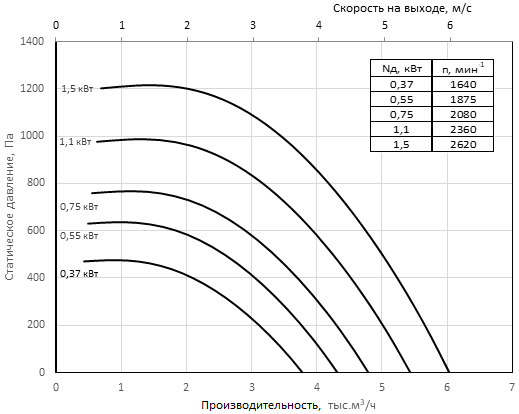

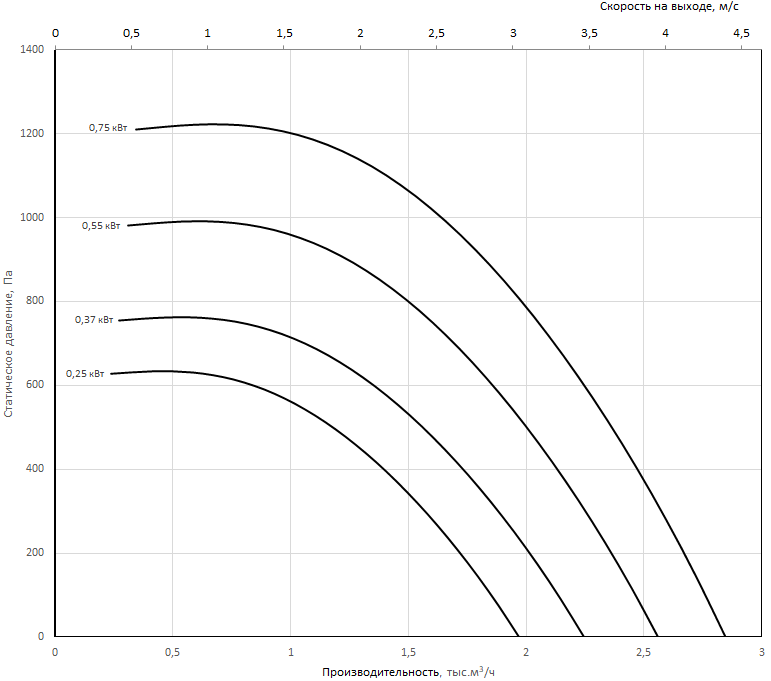

Аэродинамические характеристики вентиляторов ТРАК-П

Аэродинамические характеристики вентиляторов ТРАК-П
